变形缝(建筑构造一)
建筑构造建筑变形课件
47
3.做后浇板带
建筑构造建筑变形
48
FIN
建筑构造建筑变形
建筑构造建筑变形
建筑构造建筑变形
5
建筑构造建筑变形
6
建筑构造建筑变形
7
建筑构造建筑变形
8
建筑构造建筑变形
9
2.沉降缝（基础必须断开）
–针对有可能造成建筑不均匀沉降的因素，例 如地基土质不均匀、建筑物本身相邻部分高 差悬殊或荷载悬殊、建筑物结构形式变化大、 新老建筑相邻（或扩建项目）等。
建筑构造建筑变形
10
建筑构造建筑变形
2
• 变形缝的分类：
–伸缩缝(温度缝)—对应昼夜温差引起的变形 –沉降缝—对应不均匀沉降引起的变形 –防震缝—对应地震可能引起的变形
建筑构造建筑变形
3
建筑构造建筑变形
4
13.1 变形缝设置的要求
1.伸缩缝（基础不必断开）
– 根据建筑物的长度、结构类型和屋盖刚度以 及屋面有否设保温或隔热层来考虑。
建筑构造建筑变形
11
建筑构造建筑变形
12
建筑构造建筑变形
13
建筑构造建筑变形
14
建筑构造建筑变形
15
3.防震缝（基础不一定断开）
–针对地震时容易产生应力集中而引起建筑物 结构断裂，发生破坏的部位。
建筑构造建筑变形
16
建筑构造建筑变形
17
建筑构造建筑变形
18
4.变形缝的比较：
建筑构造建筑变形
• 在变形缝内部应当用具有自防水功能的柔性材 料来塞缝，例如挤塑型聚苯板、沥青麻丝、橡 胶条等，以防止热桥的产生
建筑构造建筑变形
31
建筑构造建筑变形
建筑变形缝(伸缩缝、沉降缝、防震缝)设置原则及构造要求
建筑“三缝”（伸缩缝、沉降缝、防震缝）设置原则及构造要求什么是变形缝？伸缩缝、沉降缝、防震缝：统称为变形缝。
由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。
一、伸缩缝1、名词解释伸缩缝：当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。
2、需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。
3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小，一般不须断开。
4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定，详见混凝土结构设计规范（2002）。
P112 页表 9.1.1 分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。
5、缝的构造伸缩缝宽度一般为20-40mm ，通常采用 30mm 。
6、其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案；框架结构可采用双柱双梁方案，也可采用挑梁方案。
①墙体伸缩缝构造：墙体伸缩缝一般做成平缝形式，当墙体厚度在 240mm 以上时，也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝，缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理；内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理。
②楼地板伸缩构造：楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理，上铺金属、混凝土或橡塑等活动盖板。
其构造处理需满足地面平整、光洁、防水、卫生等使用要求。
顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形。
《房屋建筑学》变形缝
第十章变形缝构造一、变形缝概念及设置•二、变形缝处理的原则三、各部位变形缝构造措施1一、变形缝概念及设置•由于受温度变化、不均匀沉降以及地震等因素的影响，建筑结构内部将产生附加应力，这种应力常常使建筑物产生裂缝甚至破坏。
•为防止建筑物在外界因素作用下，结构内部产生附加变形和应力，导致建筑物开裂、碰撞甚至破坏而预留的构造缝，包括伸缩缝、沉降缝和抗震缝。
2过大的温度应力使墙体产生裂缝3设计时预先在变形敏感的部份将结构断开，预留缝隙，即变形缝4建筑物长度过长时，设置温度缝6砌体房屋伸缩缝的最大间距7钢筋混凝土房屋伸缩缝最大间距8高层与裙房之间设沉降缝14沉降缝的宽度与建筑物的高度及地基的承载力情况有关163、防震缝•防震缝是为了防止建筑物的各部分在地震时相互撞击造成变形和破坏而设置的垂直预留缝。
防震缝应将建筑物分成若干体型简单、结构刚度均匀的独立单元。
17下列情况之一出现时宜设防震缝：•(1)建筑平面体型复杂，有较长突出部分，应用防震缝将其分开，使成为简单规整的独立单元。
•(2)建筑物立面高差超过6m，在高差变化处须设防震缝；•(3)建筑物毗连部分结构的刚度、重量相差悬殊处，须用防震缝分开；•(4)建筑物有错层且楼板高差相差三分之一层高或1m时，须在高度变化处设防震缝。
•沉降缝和伸缩缝可兼作抗震缝18•多高层钢筋混凝土结构房屋,应尽量选用合理的建筑结构方案,不设防震缝。
•当必须设置时,其最小宽度与地震烈度及建筑高度有关。
•一般，地震烈度越大，防震缝宽度越大；建筑高度越高,防震缝宽度越大。
抗震缝宽度（mm）抗震缝两侧结构类型不同时，宜按较大一侧确定缝宽。
多层砌体建筑50～7020框架框剪建筑（1）当高度不超过15m时，可采用70mm；（2）当高度超过15m时，按不同设防烈度增加缝宽：6度地区，建筑每增高5m，缝宽增加20mm；7度地区，建筑每增高4m，缝宽增加20mm；8度地区，建筑每增高3m，缝宽增加20mm；9度地区，建筑每增高2m，缝宽增加20mm。
11ZJ111_变形缝建筑构造
11ZJ111_变形缝建筑构造在建筑领域中，变形缝的设计与构造是一项至关重要的环节。
11ZJ111 作为变形缝建筑构造的标准图集，为建筑设计和施工提供了重要的参考和指导。
变形缝，顾名思义，是为了应对建筑物在各种因素作用下产生的变形而设置的缝隙。
这些因素包括温度变化、地基不均匀沉降以及地震等自然力量。
变形缝的存在能够有效地避免建筑物因变形而产生的开裂、损坏，从而保证建筑物的结构安全和使用功能。
从类型上来看，变形缝主要分为伸缩缝、沉降缝和防震缝三种。
伸缩缝主要是为了应对温度变化引起的建筑物热胀冷缩。
在季节交替时，温度的差异会导致建筑材料的尺寸发生变化。
如果没有伸缩缝的存在，建筑物可能会因为这种尺寸变化而产生裂缝。
沉降缝则是用于处理建筑物地基不均匀沉降的问题。
当建筑物建造在不同地质条件的地基上，或者建筑物的各部分荷载差异较大时，地基的沉降量可能会不同。
为了避免由此产生的结构破坏，沉降缝就起到了关键的作用。
防震缝则是为了抵御地震等水平方向的震动力量，将建筑物分成若干个相对独立的单元，减少地震对建筑物的整体影响。
11ZJ111 图集对于变形缝的构造设计给出了详细而全面的规定。
在伸缩缝的构造方面，图集明确了缝宽的取值范围，并对缝内的填充材料、止水带的设置以及盖缝材料的选择都进行了细致的说明。
例如，对于伸缩缝的缝宽，一般会根据建筑物的长度、结构类型以及当地的气候条件来确定。
在填充材料的选择上，通常会选用具有一定弹性和保温性能的材料，如聚苯乙烯泡沫塑料等，以保证伸缩缝能够有效地发挥作用。
沉降缝的构造设计在图集中同样有着严格的要求。
为了确保沉降缝两侧的结构能够相对独立地沉降，沉降缝需要从基础到屋顶全部断开。
缝内一般会设置止水带，以防止地下水的渗透。
在盖缝材料的选择上，要考虑到沉降缝可能产生的较大变形，选用具有足够变形能力的材料。
防震缝的构造设计重点在于保证建筑物在地震作用下的整体性和稳定性。
防震缝的宽度需要根据建筑物的高度、结构类型以及所在地区的抗震设防烈度来确定。

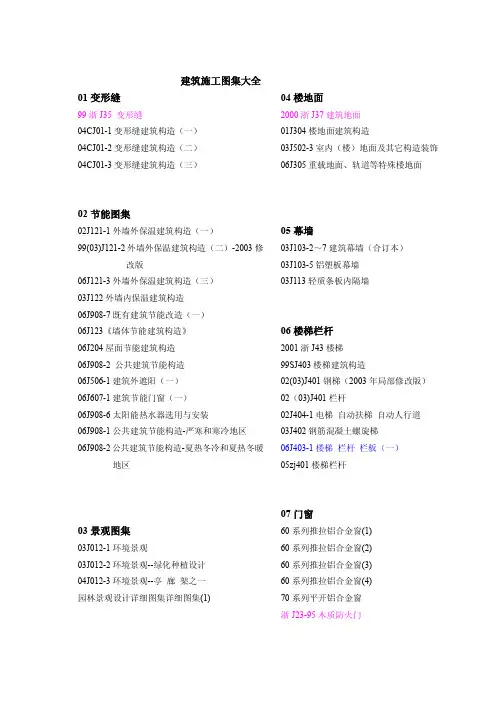

建筑施工图集大全
建筑施工图集大全01 变形缝99 浙J35 变形缝04CJ011 变形缝建筑构造（一）04CJ012 变形缝建筑构造（二）04CJ013 变形缝建筑构造（三）02 节能图集02J1211外墙外保温建筑构造（一）99(03)J1212外墙外保温建筑构造（二）2003 修改版06J1213外墙外保温建筑构造（三）03J122 外墙内保温建筑构造06J9087既有建筑节能改造（一）06J123《墙体节能建筑构造》06J204 屋面节能建筑构造06J9082 公共建筑节能构造06J5061建筑外遮阳（一）06J6071建筑节能门窗（一）06J9086太阳能热水器选用与安装06J9081公共建筑节能构造严寒和寒冷地区06J9082公共建筑节能构造夏热冬冷和夏热冬暖 地区03 景观图集03J0121环境景观03J0122环境景观绿化种植设计04J0123环境景观亭 廊 架之一园林景观设计详细图集详细图集(1) 04 楼地面2000 浙J37 建筑地面01J304 楼地面建筑构造03J5023室内（楼）地面及其它构造装饰 06J305 重载地面、轨道等特殊楼地面05 幕墙03J1032～7 建筑幕墙（合订本）03J1035铝塑板幕墙03J113轻质条板内隔墙06 楼梯栏杆2001 浙J43 楼梯99SJ403楼梯建筑构造02(03)J401 钢梯（2003 年局部修改版） 02（03)J401 栏杆02J4041电梯 自动扶梯 自动人行道03J402 钢筋混凝土螺旋梯06J4031楼梯 栏杆 栏板（一）05zj401 楼梯栏杆07 门窗60 系列推拉铝合金窗(1)60 系列推拉铝合金窗(2)60 系列推拉铝合金窗(3)60 系列推拉铝合金窗(4)70 系列平开铝合金窗浙 J2395木质防火门浙 J293 木门(一)99 浙J5PVC 塑料门窗02J6111 钢、钢木大门02J6112 轻质推拉钢大门02J6113 电动上翻门；电动转折提升门；电动垂 直提升门；电动推拉大门；电动平开大门03J6114 铝合金、彩钢、不锈钢夹芯大门03J609 防火门窗03J6032 铝合金节能门窗03J6012 木门窗03J6013模压门04J6011 木门窗04CJ02飞机库大门05J6231钢天窗架建筑构造05J6213通风天窗05J6211天窗05J6231 钢天窗架建筑构造04J631 门、窗、幕墙窗用五金附件09J6022 彩色涂层钢板门窗08 排气道2002 浙J44 住宅变压式排气道02J9161住宅排气道（一）02J9162 住宅排气道（二）复合式垂直集中排气 系统07J9161住宅排气道（一）2006 浙J44 住宅变压式排气道2007 浙J58 住宅变压气三防排气道09 室外 02J331 地沟及盖板02J003 室外工程03J001 围墙大门03J926 建筑无障碍设计03J5012钢筋混凝土雨棚建筑构造04J008 挡土墙（重力式 衡重式 悬臂式）05J909 工程做法05J9271汽车库（坡道式）建筑构造08J9272机械式汽车库建筑构造06J106 挡雨板及栈台雨棚07J306 窗井、设备吊装口、排水沟、集水坑 08J332、08G221 砌体地沟10 人防地下室96J3331建筑防腐蚀构造08J333 建筑防腐蚀构造02J301 地下建筑防水构造05J2地下工程防水人防工程建筑大样图集05SFJ10《人民防空地下室设计规范》图示07FJ01《防空地下室建筑设计示例》07FJ02《防空地下室建筑构造》07FJ03《防空地下室防护设备选用》07FJ05 防空地下室移动柴油电站08FJ06 防空地下室施工图设计深度要求及图样 RFJ012008 人民防空工程防护设备选用图集11 道路93J0071道路93J0072道路93J0073道路93J0074道路93J0075道路93J0076道路93J0077道路93J0078道路12 卫生间02J915 公共建筑卫生间99 浙J36 卫生间配件及洗池07J920 城市独立式公共厕所YJF13 屋面99J2011平屋面建筑构造99(03)J2011平屋面建筑构造（一）2003年局部 修改版99 浙J14 平屋面2005 浙J15 瓦屋面00J2021坡屋面建筑构造00SJ202 建筑坡屋面构造01J2022 坡屋面建筑构造（有檩）01J9251压型钢板、夹芯板屋面及墙体建筑构造 02S101 矩形给水箱03J2012平屋面建筑构造（二）03J203 平屋面改坡屋面建筑构造05CJ04合成树脂（复合塑料）瓦屋面建筑构造 06J9252 压型钢板、夹芯板屋面及墙体建筑构造 （二）00SJ202 建筑坡屋面构造房屋渗漏修缮技术规程钢结构屋面放水图籍 14 装修03J113轻质条板内隔墙03J5021内装修轻钢龙骨内（隔）墙装修及隔断 03J5022内装修室内吊顶03J5023内装修室内（楼）地面及其他装修构造 06J5051外装修（一）15 地方性传统建筑，小城镇建筑03J9221地方传统建筑（徽州地区）05SJ9171 小城镇住宅通用（示范）设计北京地 区05SJ9172 小城镇住宅通用（示范）设计辽宁抚 顺地区05SJ9173 小城镇住宅通用（示范）设计青海西 宁地区05SJ9174 小城镇住宅通用（示范）设计陕西西 安地区05SJ9175 小城镇住宅通用（示范）设计浙江绍 兴地区05SJ9176 小城镇住宅通用（示范）设计福建福 州地区05SJ9177 小城镇住宅通用（示范）设计广东东 莞地区05SJ9178 小城镇住宅通用（示范）设计重庆地 区05SJ9179 小城镇住宅通用（示范）设计广西南 宁地区05SJ9182 传统特色小城镇住宅（泉州地区）05SJ9183 传统特色小城镇住宅（丽江地区）05SJ9184 传统特色小城镇住宅（山西晋中地区） 05SJ9185 传统特色小城镇住宅（新疆地区）05SJ9186 传统特色小城镇住宅（东北地区）05SJ9188 传统特色小城镇住宅（浙江嘉兴、台州 地区）其它图集03J9301 住宅建筑构造07SJ924木结构住宅04J101 砖墙建筑构造（烧结多孔砖与普通砖、蒸 压砖）04J9231老年人居住建筑02J5031 常用建筑色05SJ810建筑实践教学及见习建筑师图册06CJ05蒸压轻质砂加气混凝土（AAC）砌块和板 材建筑构造.建筑设计防火规范图示全国民用建筑工程设计技术措施节能专篇建筑 05SJ807+民用建筑工程设计常见问题分析及图 [1].民用建筑工程施工图设计深度图样..。
变形缝—变形缝的基础知识(建筑构造)
防震缝的设置原则
•在地震设防烈度为7～9度地区，有下列情况之一时需设 防震缝： •（1）毗邻房屋立面高差大于6m； •（2）房屋有错层且楼板高差较大； •（3）房屋毗邻部分结构的刚度、质量截然不同。
砌体结构防震缝的宽度
多层 70~100mm
高层 100~150mm
框架结构防震缝的宽度
建筑高度/地震烈度
变形缝的设置原则
伸缩缝的设置原则
• 建筑物因受到温度变化的影响而产生热胀冷缩，使结构构件内 部产生附加应力而变形。当建筑物较长时为避免建筑物因热胀 冷缩较大而使结构构件产生裂缝，建筑中需设置伸缩缝。
(1)建筑物长度超过一定长度； (2)建筑平面复杂，变化较多； (3)建筑中结构类型变化较大时，建筑中需设置伸缩缝。 • 设置伸缩缝时，通常是沿建筑物长度方向每隔一定距离或结构
软弱地基
湿陷性黄土地基
表：沉降缝的宽度
建筑物高度 H＜5m H=5m~10m H=10m~15m 2~3层 4~5层 5层以上
沉降缝宽度/mm 30 50 70 50~80 80~120 ＞120 ≥30~70
防震缝的设置原则
•强烈地震对地面建筑物和构筑物的影响或损坏是极大的，因此在 地震区建造房屋必须充分考虑地震对建筑物所造成的影响。我国 建筑抗震设计规范中明确了我国各地区建筑物抗震的基本要求。 建筑物的防震和抗震通常可从设置防震缝和对建筑进行抗震加固 两方面考虑。在地震区建造房屋，应力求体形简单，重量、刚度 对称并均匀分布，建筑物的形心和重心尽可能接近，避免在平面 和立面上的突然变化，同时最好不设变形缝，以保证结构的整体 性，加强整体刚度。
缝宽度
≤15m
≥100m
6度
7度 ＞15m
8度
建筑变形缝
面以上部分全部断开，基础部分因受温度 变化影响较小，故不需断开。
பைடு நூலகம்
▪ 伸缩缝的位置和间距与建筑物的材料、结
构形式、使用情况、施工条件及当地温度 变化情况有关。
砌体房屋温度伸缩缝的最大间距 （m）
整体式或装配整体式钢 筋混凝土结构
屋盖或楼盖类别 有保温层或隔热层的屋盖、楼盖 无保温层或隔热层的屋盖
▪ 4、伸缩缝的宽度一般为（ ）。 ▪ A、10～30mm B、20～40mm ▪ C、10～40mm D、20～30mm ▪ 5、建筑上设置（ ）可以防止由于不均匀沉降引
起的变形对建筑带来的破坏作用。
▪ A、沉降缝 B、温度缝 C、伸缩缝 D、防震缝 ▪ 6、沉降缝主要是为了解决建筑的( )问题。 ▪ A、水平变形 B、防震问题 ▪ C、竖向沉降 D、承载问题 ▪ 7、双墙交叉排列基础沉降缝构造特点是（ ）。 ▪ A、造价低 B、施工容易 C、应用广泛 D、地
▪ 不上人屋面变形缝，一般是在缝两侧各砌
半砖厚矮墙，并做好屋面防水和泛水构造 处理，矮墙顶部用镀锌薄钢板或混凝土盖 板
▪ 2．刚性防水屋面变形缝
▪ 刚性防水屋面变形缝的构造与柔性防水屋
面的做法基本相同，只是防水材料不同。
▪ 四、基础变形缝 ▪ 基础沉降缝的构造处理方案有双墙式、挑梁式和交叉式三种。
▪ 对多层砌体房屋来说，应重点考虑采用整
体刚度较好的横墙承重或纵横墙混合承重 的结构体系、在设防烈度为8度和9度地区， 有下列情况之一时宜设抗震缝。缝宽 50~70mm，缝两侧均需设置墙体，以加强 缝两侧房屋的刚度。
▪ （1）房屋立面高差在6m以上；
▪ （2）房屋有错层，且楼板高差较大；
04CJ01-1变形缝建筑构造(一)
04CJ01-1变形缝建筑构造(一)变形缝是建筑构造中的重要组成部分，用于解决建筑物在使用过程中由于温度变化、荷载影响等原因产生的变形问题。
本文将介绍变形缝的定义、分类以及常见的建筑构造形式。
一、变形缝的定义变形缝，顾名思义，指的是为了容许建筑物由于内外因素产生的各种变形而设置的缝隙。
这些变形缝可以容许建筑构件在受到内外力的作用下自由伸长、收缩或变形，从而避免因变形而引起的损伤。
二、变形缝的分类根据变形缝的功能和位置，可以将其分为以下几类。
1. 结构缝（整体缝）结构缝是将建筑构件分成若干独立部分的缝隙，它们会随着外界荷载的作用而产生变形。
结构缝通常位于正交布局的结构体系中，比如大跨度楼板、桥梁等。
这些缝隙将变形缓冲在结构缝内，保证其它部分的正常使用。
2. 热缩缝热缩缝用于解决由于温度变化引起的建筑物体积的变化。
当温度升高时，建筑物各部分会膨胀，当温度下降时则会收缩。
为了避免温度变形产生的损害，热缩缝会安置在建筑物的预计热膨胀最大处，允许构件在温度变化时自由伸缩。
3. 风荷载缝风荷载缝常见于高层建筑或临近海岸的建筑物，它们用于缓冲强风对建筑物的影响。
强风会对建筑物产生侧向压力，建筑物需要通过风荷载缝来消纳这部分力，并改变自身的形状。
4. 隔震缝隔震缝用于减少地震引起的建筑物损坏。
地震时，地面会产生剧烈的震动，隔震缝将建筑物分成若干部分，通过补充阻尼器等装置来吸收和分散地震能量，减小震害。
三、常见的变形缝构造形式变形缝的构造形式根据建筑物的不同需求和使用环境而各异。
下面是几种常见的构造形式。
1. 硬质变形缝硬质变形缝通常采用混凝土、钢筋等材料构造，能够承受较大的压力和变形。
它们常用于大型桥梁、高层建筑等对结构强度要求较高的场所。
2. 橡胶变形缝橡胶变形缝采用橡胶材料制作，具有良好的防水、抗震和耐久性能。
它们常用于公路桥梁、隧道等场所，能够有效吸收震动和变形。
3. 钢板变形缝钢板变形缝由钢板和嵌入式橡胶组成。
建筑变形缝处理
建筑变形缝处理建筑变形缝是指建筑物在使用过程中或者受到环境因素的作用下，由于材料的膨胀、收缩或者结构的移位等原因而产生的裂缝或变形。
这些变形缝如果得不到及时有效的处理，不仅会影响建筑物的外观美观，还可能对建筑物的结构稳定性和使用寿命造成影响。
因此，建筑变形缝处理是建筑维护与修复的重要一环。
一、建筑变形缝的分类建筑变形缝主要分为垂直缝和水平缝两种类型。
垂直缝是指沿着建筑物的高度方向延伸的缝隙，而水平缝是指水平方向延伸的缝隙。
垂直缝的产生原因主要包括材料的膨胀、收缩、结构的变形等，而水平缝则主要由于建筑物的地基沉降或者地震等外部力因素引起。
二、建筑变形缝的处理原则处理建筑变形缝的目的是保证建筑物的结构稳定性，并且使其外观美观。
因此，在进行建筑变形缝处理时应遵循以下原则：1. 合理确定变形缝的宽度和深度。
变形缝的宽度和深度需要根据建筑物的具体情况来确定，一般来说，垂直缝的宽度一般为5-10mm，水平缝的宽度则一般为10-20mm。
而变形缝的深度则需要根据建筑物的结构特点和使用环境来确定。
2. 选择合适的填缝材料。
填缝材料需要具有良好的弹性和抗老化性能，能够与建筑物的材料相容，并能够承受一定的负荷。
常用的填缝材料包括硅酮类、丙烯酸类和聚氨酯类等。
3. 注意填缝材料的施工方法。
填缝材料施工时需要保证填缝材料顺利填充到变形缝内，并且与缝隙周边的材料紧密贴合，避免出现空鼓或者结实不牢的现象。
填缝材料的表面也需要进行光滑处理，以确保填缝后的表面美观。
4. 打磨和涂装处理。
填缝材料干燥后，需要进行打磨处理，以使填缝部位与周边材料的表面平整一致。
之后，可以进行涂装处理，以保护填缝部位并提升整体建筑物的外观。
三、常见的建筑变形缝处理方法1. 垂直缝处理垂直缝一般使用填缝材料来进行处理。
处理时首先需要将缝隙清理干净，并将填缝材料注入缝隙内，然后使用工具将填缝材料压实并与周边材料贴合。
最后，将填缝材料的表面进行打磨和涂装处理。
国家标准设计图集
序号 标准名称
变形缝建筑构造（一） 变形缝建筑构造（二） 变形缝建筑构造（三） 飞机库大门 合成树脂(复合塑料)瓦屋面建筑构造 改性膨胀珍珠岩外保温建筑构造-XP无机保温材料 围墙大门 室外工程 道路（1-2） 道路(3-4) 道路（5-8） 挡土墙 环境景观---室外工程细部构造 环境景观----绿化(含光盘） 环境景观---亭、廊、架之一 砖墙建筑构造(烧结多孔砖与普通砖和、蒸压砖) 框架结构填充小型空心砌块墙体建筑构造(含光盘) 铝合金玻璃幕墙 建筑幕墙 蒸压加气混凝土砌块建筑构造 瓷面纤维增强水泥墙板建筑构造 内隔墙建筑构造（2003年合订本） 石膏砌块内隔墙 外墙外保温建筑构造(一) 外墙外保温建筑构造(二) 外墙内保温建筑构造 平屋面建筑构造
95G323-1～2 （03）G323-1～2
吊车轨道联结及车挡 建筑物抗震构造详图 32 建筑物抗震构造详图 33 建筑物抗震构造详图(新) 34 混凝土结构剪力墙边缘构件和框架柱构造钢筋选用 35 小城镇住宅结构构件与构造 36 单层工业厂房钢筋混凝土柱 37 柱间支撑 38 吊车梁走道板 39 钢筋混凝土屋面梁(2004年合订本） 40 钢筋混凝土屋面梁(2004年合订本） 41 43 44 45 46 悬挂运输设备轨道
被替代编号
电子档
重要程度
出版社
中国计划 中国计划 中国计划 中国计划 中国计划 中国计划
（一）建筑专业
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27
89SJ009（一）、（二）； 89SJ010；87SJ003 （一）；96SJ013 93SJ007（一）、（二） 93SJ007（三）、（四） 93SJ007（五）、（八） 95J008-1、 00J008-2、3 02J102-1
建筑构造——变形缝
线为界分别计算建筑面积；其高低跨内部连通时，
其变形缝应计算在低跨部分的面积内。建筑物内的 变形缝应按其自然层合并在建筑物面积内计算。
二、屋面变形缝构造
（1）图13-3-4为屋面高低跨处沉降缝构造做法。
一、建筑物变形缝的作用和种类 二、变形缝的设置 三、变形缝构造
楼、地面变形构造 屋面变形构造 墙面变形构造 顶棚变形缝 地下室变形缝构造
就是把沥青用火熬为液体后，将麻丝放到 沥青里浸泡后提起，主要是塞沉降缝、变 型封缝等。
一、建筑物变形缝的作用和种类 二、变形缝的设置 三、变形缝构造
楼、地面变形构造 屋面变形构造 墙面变形构造 顶棚变形缝 地下室变形缝构造
（3）楼、地面防震缝。地震时建筑物会发生来 回晃动，使缝的宽度处于瞬间变化之中。 为防止因此造成盖板的损坏，可选用软性硬橡
遇到“超限”时应采取的附加技术措施
丌同类型的变形缝，“超限”后应采取的技术措施 是丌一样的。 （一）伸缩缝间距的“超限”可以采取的附加加强措施
1.防止或减轻砌体建筑顶层墙体的裂缝
一、建筑物变形缝的作用和种类 二、变形缝的设置 三、变形缝构造
（1）屋面应设置具有分隔缝面层的保温、隔热层，（以具 中空，通风构造者为好）。 （2）顶层屋面板下设置现浇钢筋混凝土圈梁。 （3）顶层及女儿墙砂浆强度等级丌低于M5；女儿墙应设 置构造柱及钢筋混凝土压顶，丏两者应正浇在一起。 （4）其他构造措施。
2.防止和减轻砌体建筑底层墙体裂缝 （1）采用嵌入窗间墙长度超过600mm的钢筋混凝土窗台板 （2）增大基础圈梁刚度等结构措施。 3.对灰砂砖、粉煤灰砖、混凝土砌块或其他非烧结砖 （1）应采用粘结性好的砂浆或砌块与用砂浆砌筑。 （2）在砌体内增设拉结钢筋等构造措施。 4.对钢筋混凝土结构的建筑 对已钢筋混凝土结构的建筑可采用浇灌后浇带进行分段施 工的方法，并采用微膨胀混凝土进行后浇带的施工。
变形缝设置一般要求
伸缩缝、沉降缝、防震缝三种建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。
变形缝是针对这种情况而预留的构造缝。
变形缝可分为伸缩缝、沉降缝、防震缝三种。
伸缩缝建筑构件因温度和湿度等因素的变化会产生胀缩变形。
为此，通常在建筑物适当的部位设置竖缝，自基础以上将房屋的墙体、楼板层、屋顶等构件断开，将建筑物分离成几个独立的部分，使各部分都有伸缩的余地，伸缩缝在地面以下的结构可不断开。
变形主要是因温度变化引起的，所以伸缩缝又称温度缝。
建筑物上设置单个伸缩缝的最大间距，应根据建筑材料、结构形式、使用情况、施工条件以及当地气温和湿度变化等因素确定，砖石结构为100～150米，钢筋混凝土结构为35～75米，无筋混凝土为10～20米，伸缩缝的宽度一般为20～30mm。
各种结构的设计规范中都有相应的规定，伸缩缝最大间距详见《混凝土结构设计规范》（GB 50010-2002）第9.1.1条、《砌体结构设计规范》（GB 50003-2001）第6.3.1条、《钢结构设计规范》（GB 50017-2003）第8.1.5条、《门式刚架轻型房屋钢结构技术规程》（CECS 102：2002）第4.3.1条等。
伸缩缝的构造，必须满足建筑结构沿水平方向变形的要求。
外墙上的伸缩缝，为防止风雨侵入室内，要求用有弹性的、憎水的、不易被挤出的材料填嵌缝隙。
常用的材料有沥青麻丝、浸沥青木丝板、氯丁橡胶、泡沫塑料等。
缝口还须用镀锌铁皮、铝板或塑料板等作盖缝处理。
内墙伸缩缝的处理，随室内装修不同而异，可选用木条、木板、塑料板、金属板等盖缝。
楼层地面伸缩缝，可在缝口填嵌沥青麻丝等，上铺活动盖板或橡皮条等，以防灰尘落至下一楼层。
屋顶的伸缩缝，则用镀锌铁皮、铝板或预制钢筋混凝土板等作盖缝处理，着重作好防水。
地下建筑、地下室等处的伸缩缝，出于防水要求，常在防水结构层的外侧或底部加铺玻璃布油毡、橡胶片、镀锌铁皮、紫铜片，以及采用内埋式或可卸式止水带（如橡胶、塑料、金属等），并用沥青砂浆、沥青麻丝或浸沥青木丝板等填嵌缝隙。
《房屋建筑学》课件-变形缝
内墙 外墙
屋顶 地面
二.变形缝构造图集
三.缝处防火、防水特说构造
四.“不设缝”与“后浇带”
1不设缝（有经验证明的可适当放宽约束条件） 2后浇带（不能替代温度缝）
2后浇带(自学)
谢谢大家!
1.墙体伸缩缝（含内外盖缝条） 形式：平缝、错口缝、企口缝
缝及盖缝板节点（外墙）
外墙（阴角处）
2.楼地层伸缩缝构造（含地面天棚盖缝条）
3.屋顶伸缩缝（含盖缝条）
屋面（平屋面）
屋顶(高低错落处)
屋顶(高低错落处)
第二节 沉降缝
一、沉降缝的设置 1.设置依据：
层、屋顶等地面以上部分全部断开。基础部分因受 温度变化影响较小，不需断开。 3、伸缩缝的宽度：20~30mm
二、伸缩缝的构造 0.基础不设缝 1.墙体伸缩缝（含内外盖缝条）
形式：平缝、错口缝、企口缝 2.楼地层伸缩缝（含地面天棚盖缝条） 3.屋顶伸缩缝（含盖缝条）
0.基础不设缝（a,b,c方案）
二、防震缝的构造
在墙体、楼地层、屋顶等部位的构造与伸 缩缝、沉降缝构造基本相同，只是宽度较大， 故不再赘述。
第四节 其他
一.三缝比较： 1、伸缩缝主要考虑建筑物上部的变形，缝宽最小； 2、沉降缝主要考虑垂直方向的变形，但缝两侧建筑在
沉降过程中有可能发生微量倾斜，因而缝较伸缩缝 宽，且宽度随建筑高度的增加而加大； 3、防震缝考虑地震时建筑物的摇摆，缝最宽且在抗震 设防地区，设缝的宽度均按防震缝设置。
a、当建筑物建造在不同的地基土壤上，两部分之 间。
b、当同一建筑物的相邻部分高度相差两层以上或 部分高度差超过10米时。
c、当同一建筑相邻基础的结构体系、宽度和埋置 深度 Nhomakorabea差悬殊时。
建筑物变形缝的种类及其有效设置措施
建筑物变形缝的种类及其有效设置措施一、变形缝的含义与分类概念：由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝。
包括伸缩缝，沉降缝和防震缝。
变形缝按其作用不同，可分为伸缩缝、沉降缝和防震缝三种。
1、伸缩缝定义：伸缩缝的主要作用是避免由于温差和砼收缩而使房屋结构产生严重的变形和裂缝。
为了防止房屋在正常使用条件下，由于温差和墙体干缩引起的墙体竖向裂缝，伸缩缝应设在因温度和收缩变形可能引起的应力集中、砌体产生裂缝可能性最大的地方。
在沿建筑物长度方向相隔一定距离预留垂直缝隙。
这种因温度变化而设置的缝叫做伸缩逢。
作法：从基础顶面开始，将墙体、楼板、屋顶全部断开使其分成若干段。
伸缩缝间距为60m左右；宽度20mm～30mm。
2、沉降缝定义：为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝称为沉降缝。
沉降缝是指在工程结构中，为避免因地基沉降不均导致结构沉降裂缝而设置的永久性的变形缝。
沉降缝主要控制剪切裂缝的产生和，通过设置沉降缝消除因地基承载力不均而导致结构产生的附加内力，自由释放结构变形，达到消除沉降缝的目的。
实际上它将建筑物划分为两个相对独立的结构承重体系。
沉降缝的设置部位：⑴建筑平面的转折部位；⑵高度差异或荷载差异处；⑶长高比过大的砌体承重结构或钢筋砼框架的适当部位；⑷地基土的压缩性有显著差异处；⑸建筑结构或基础类型不同处；⑹分期建造房屋的交界处。
作法：从基础底部断开，并贯穿建筑物全高。
使两侧各为独立的单元，可以垂直自由的沉降。
设置原则：（1）建筑物平面的转折部位；（2）建筑的高度和荷载差异较大处；（3）过长建筑物的适当部位；（4）地基土的压缩性有着显著差异。
3、防震缝定义：在地震烈度≥8度的地区，为防止建筑物各部分由于地震引起房屋破坏所设置的垂直缝称为防震缝。
14.变形缝
内墙上的伸缩缝，可用具有一定装饰效果的金属 片、塑料片或木盖条覆盖。所有填缝及盖缝材料和 构造应保证结构在水平方向自由伸缩而不产生破裂
（2）沉降缝 沉降缝 一般兼起伸缩缝的作 用，其构造与伸缩缝 基本相同，但盖缝条 及调节片构造必须能 保证在水平方向和垂 直方向自由变形，屋 顶沉降缝应充分考虑 不均匀沉降对屋面泛 水带来的影响，可用 镀锌铁皮做调节，以 利沉降。
地坪层伸缩缝只需作面层处理，在基层缝中填塞有 弹性的松软材料即可。
4 屋顶变形缝 屋顶变形缝的位置和宽度应与墙体、楼地层的变形 缝一致。缝内用金属调节片、沥青麻丝等材料做嵌 缝和盖缝处理。屋顶变形缝按建筑设计可设于同层 等高屋面上；也可设于高低屋面交接处。同层等高 屋面依其上人或不上人等要求，构造做法也各不相 同。
当高度不超过15 m时，缝宽取70 ㎜； 当高度超过15 m时，按不同设防烈度增加缝宽 6度设防时，建筑每增高5m，缝宽增加20㎜； 7度设防时，建筑每增高4m，缝宽增加20㎜； 8度设防时，建筑每增高3m，缝宽增加20㎜； 9度设防时，建筑每增高2m，缝宽增加20㎜。 多层砌体房屋，防震缝的宽度可采用50~90㎜， 缝两侧均需设置墙体，以加强防震缝两侧房屋刚 度。
（1）卷材防水屋顶变形缝 ①同层等高不上人屋面：不上人屋面变形缝，一般 是在缝两侧各砌半砖厚矮墙，并做好屋面防水和泛 水构造处理，矮墙顶部用镀锌薄钢板或钢筋混凝土 盖板盖缝。 ②同层等高上人屋面：上人屋面为便于行走，缝两 侧一般不砌小矮墙，此时应切实做好屋面防水，避 免雨水渗漏。 ③高低屋面的变形缝：高低屋面交接处的变形缝， 应在低侧屋面板上砌半砖矮墙，与高侧墙之间留出 变形缝隙，并做好屋面防水和泛水处理。
(a)双墙方案沉降缝； (b)悬挑基础方案的沉降缝； (c)双墙基础交叉排列方案的沉降缝
变形缝(建筑构造一)
三、变形缝的盖缝节点 Details of the Deformations joint lover
变形缝沿建筑物的全 高断开，首先给屋面和墙 面带来了防水、防风、保 温等问题，同时造成了楼 地面的不连续，给使用造 成不便，在顶棚处也有观 瞻上的问题。因此，变形 缝处的盖缝处理，是处理 变形缝的重要内容。盖缝 节点往往需同时处理缝的 两侧和中间部分，而且往 往要与建筑的面装修结合 起来一起考虑。 （1）垂直缝盖缝，可以YOU!!
实例二：图3.4.1.11是某建筑沉降缝处屋面处的设计图。 特点：将屋面排水引向沉降缝处，在该处做了一条类似檐沟 的钢砼沟，用铸铁盖板覆盖，令屋面与水流入沟中排掉；实 现了无障碍设计， 这个构思来源于学生在学习中的 大胆设想。
第二节
不设变形缝对抗变形
No-Joint for the Deformation
（2）设悬挑
变形缝一侧紧挨 缝设墙或柱，另一侧 的垂直承重结构退开 若干距离后再用悬臂 的方法向缝的方向挑 出水平构件，或是缝 两侧的垂直承重构件 分别退开，在分别向 设缝处悬挑水平构件。 好处：两侧的基 础不会受到相互制约， 可以适合各种类型的 变形逢。
（３）跷跷板
用一段简支的水平构件作过渡处理。 在简支部分两边各自独立, 分别伸出 悬臂构件来支承中间的水平构件。简支的 水平构件可以随两边结构的沉降作轻微的 调整,变形缝设在简支部分的两侧。这样 简支部分 不需有自 己独立的 基础。这 种方法多 用于连接 两个建筑 部分之间 的空中通 廊等。
（三）防震缝
Earthquake-resistant Joint
防震缝是在抗震设防地区针 对可能发生的地震作用设置的。 在地震区，建筑物的平面和体型 最好较为规整，否则，一旦有地 震发生，某些部位有可能因变形 应力集中而破坏。根据不同地区 的设防烈度、建筑的结构类型和 高度，要求在可能由地震作用引 起断裂的这些部位设置防震缝， 将建筑物分为简单、规划、均一 的单元。 设防震缝处基础可以断开， 也可以不断开。
关于变形缝的知识点有吗
关于变形缝的知识点有吗
变形缝是伸缩缝、沉降缝和防震缝的总称。
建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。
变形缝是针对这种情况而预留的构造缝。
伸缩缝：建筑构件因温度和湿度等因素的变化会产生胀缩变形。
为此，通常在建筑物适当的部位设置垂直缝隙，自基础以上将房屋的墙体、楼板层、屋顶等构件断开，将建筑物分离成几个独立的部分。
沉降缝：上部结构各部分之间，因层数差异较大，或使用荷重相差较大；或因地基压缩性差异较大，总之一句话，可能使地基发生不均匀沉降时，需要设缝将结构分为几部分，使其每一部分的沉降比较均匀，避免在结构中产生额外的应力，该缝即称之为“沉降缝”。
防震缝：它的设置目的是将大型建筑物分隔为较小的部分，形成相对独立的防震单元，避免因地震造成建筑物整体震动不协调，而产生破坏。
总之，变形缝是为了保证建筑物在使用过程中能够适应各种因素引起的变形，避免建筑物出现裂缝、倾斜、倒塌等问题，从而保证建筑物的安全性和稳定性。
在建筑设计和施工中，合理设置变形缝是非常重要的。
建筑构造——变形缝讲课教案
二、 变形缝的结构布置
设变形缝部位的结构布置方法主要有—— ●在变形缝两侧设双墙或双柱—
基础易产生偏心
● 变形缝两侧的垂直结构分别或单边退开，再将水平构件 悬臂挑出— 基础部分能较好地处理
● 用一段简支的水平构件做过渡处理— 抗震设防地区需谨慎使用
双墙双柱方案1
2. 断开部位 基础可断开，也可不断开
某医院病房楼
某福利院住宿楼
一、 变形缝比较 （四）变形缝宽度比较
● 伸缩缝主要考虑建筑物上部的变形，缝宽最小
● 沉降缝主要考虑垂直方向的变形，但缝两侧建筑在沉降过 程中有可能发生微量倾斜，因而缝较伸缩缝宽，且宽度随 建筑高度的增加而加大
● 防震缝考虑地震时建筑物的摇摆，缝最宽
变形缝将复杂形体建筑划分为相对简单的独立的单元
大台阶与主体建筑脱开
双侧悬挑设缝
双柱设缝
变形缝综合实例3
前后共进行三期工程
一、二期工程之间
二期两栋塔楼之间的连接体由两端塔楼支承，也设缝适应 变形
变形缝 连接体室内
三期再扩建部分的建筑要让开原先两次建造建筑物的基 础
三期与一期连接处室内
一、能满足各种类型缝的变形的需要； 二、建筑围护结构（屋面、外墙面）的缝口构造， 应能阻止外界风、霜、雪、雨对室内的侵袭； 三、缝口的面层处理应符合使用要求，外表美观； 四、抗震设防区的温度缝、沉降缝，必须按防震缝 要求设计。
北京火车站
北京某街区
某居住区住宅
一、 变形缝比较 （二）沉降缝
1. 设缝的依据 有可能因不均匀沉降而使建筑容易遭到破坏的 部位
地基不均匀、建筑物本身相邻部分高差悬殊或荷 载悬殊、建筑物结构形式变化大、新老建筑相邻 （或扩建项目）等
