(完整版)变形缝的基本构造
建筑变形缝(全)
表7.1 砌体房屋温度伸缩缝的最大间距
屋盖或楼盖类别 整体式或装配 整体式钢筋 混凝土结构 有保温层或隔热层的屋盖、 楼盖 间距（m） 50
无保温层或隔热层的屋盖 有保温层或隔热层的屋盖、 装配式无檩体 楼盖 系钢筋混凝 土结构 无保温层或隔热层的屋盖 有保温层或隔热层的屋盖、 装配式有檩体 楼盖 系钢筋混凝 土结构 无保温层或隔热层的屋盖 瓦材屋盖、木屋盖、轻钢屋盖
伸缩缝处结构布置的方式
伸缩缝处结构布置的方式
框架悬臂梁方案ຫໍສະໝຸດ 框架双柱方案墙体伸缩缝节点构造
1、墙体伸缩缝节点构造
砖墙伸缩缝一般做成平 缝或错口缝，一砖半厚外墙应做成错口缝或企口缝。外 墙外侧常用浸沥青的麻丝或木丝板及泡沫塑料条、油膏 弹性防水材料塞缝，缝隙较宽时，可用镀锌铁皮、铝皮 作盖缝处理。内墙可用金属皮或木条作为盖缝。
沉降缝的设置宽度
墙体、楼地面、屋顶沉降缝构造
1、墙体、楼地面、屋顶沉降缝构造
基本同伸缩缝。顶棚应充分考虑变形方向，减少不均 匀沉降的影响。
墙体沉降缝构造
基础沉降缝构造
2、基础沉降缝的结构处理
地下室沉降缝构造
3、地下室沉降缝构造
设臵变形缝处是地下室最容易发生渗漏的部位，因而地下室应尽 量不要设臵伸缩缝。
40
60
50
75
60 100
表7.2 钢筋混凝土结构伸缩缝最大间距（m）
结构类型 排架结构 框架结构 剪力墙结 构 挡土墙、 地下室 墙等类 结构 装配式 装配式 现浇式 装配式 现浇式 装配式 现浇式 室内或土中 100 75 55 65 45 40 30 露天 70 50 35 40 30 30 20
The end , thanks !
8【建筑构造】变形缝
关，地基越软的建筑物，沉陷的可能性越高， 沉降后所产生的倾斜距离越大。沉降缝的宽 度见表设置.3原因：结土构质形不式均变匀化、大高、低扩组建合项悬目殊
设置部位： 包括基础部分全部断开
10
表.3 沉降缝的宽度
地基性质 一般地基
软弱地基 湿陷性黄土地基
18
图.3 外墙沉降缝构造
19
.2.1.3 防震缝
防震缝构造与伸缩缝、沉降缝构造基本 相同。考虑防震缝宽度较大，构造上更应注 意盖缝的牢固、防风、防雨等，寒冷地区的 外缝口还须用具有弹性的软质聚氯乙烯泡沫 塑料、聚苯乙烯泡沫塑料等保温材料填实 （图.4
20
图.4 墙体防震缝构造
（a）外墙转角；（b）外墙平缝；（c）内墙转角；（d）内墙平缝
装配式 现浇式
室内或土中 100 75 55 65 45 40
30
露天 70 50 35 40 30 30
20
8
1.2.2 沉降缝
为防止建筑物各部分由于地基不均匀 沉降引起房屋破坏所设置的垂直缝隙称为 沉降缝。
（1） （2） （3）长高比过大的砌体承重结构或钢
（4）
9
（5）建筑结构（或基础）类型不同处；
（图.10）、挑梁式（图.11）和交叉式
（图.12）三种。
双墙式处理方案施工简单，造价低， 但易出现两墙之间间距较大或基础偏心受 压的情况，因此常用于基础荷载较小的房 屋。
挑梁式处理方案是将沉降缝一侧的墙
和基础按一般构造做法处理，而另一侧则
采用挑梁支承基础梁，基础梁上支承轻质
墙的做法。
31
交叉式处理方案是将沉降缝两侧的基 础均做成墙下独立基础，交叉设置，在各 自的基础上设置基础梁以支承墙体。这种 做法受力明确，效果较好，但施工难度大，
《房屋建筑学》变形缝
第十章变形缝构造一、变形缝概念及设置•二、变形缝处理的原则三、各部位变形缝构造措施1一、变形缝概念及设置•由于受温度变化、不均匀沉降以及地震等因素的影响，建筑结构内部将产生附加应力，这种应力常常使建筑物产生裂缝甚至破坏。
•为防止建筑物在外界因素作用下，结构内部产生附加变形和应力，导致建筑物开裂、碰撞甚至破坏而预留的构造缝，包括伸缩缝、沉降缝和抗震缝。
2过大的温度应力使墙体产生裂缝3设计时预先在变形敏感的部份将结构断开，预留缝隙，即变形缝4建筑物长度过长时，设置温度缝6砌体房屋伸缩缝的最大间距7钢筋混凝土房屋伸缩缝最大间距8高层与裙房之间设沉降缝14沉降缝的宽度与建筑物的高度及地基的承载力情况有关163、防震缝•防震缝是为了防止建筑物的各部分在地震时相互撞击造成变形和破坏而设置的垂直预留缝。
防震缝应将建筑物分成若干体型简单、结构刚度均匀的独立单元。
17下列情况之一出现时宜设防震缝：•(1)建筑平面体型复杂，有较长突出部分，应用防震缝将其分开，使成为简单规整的独立单元。
•(2)建筑物立面高差超过6m，在高差变化处须设防震缝；•(3)建筑物毗连部分结构的刚度、重量相差悬殊处，须用防震缝分开；•(4)建筑物有错层且楼板高差相差三分之一层高或1m时，须在高度变化处设防震缝。
•沉降缝和伸缩缝可兼作抗震缝18•多高层钢筋混凝土结构房屋,应尽量选用合理的建筑结构方案,不设防震缝。
•当必须设置时,其最小宽度与地震烈度及建筑高度有关。
•一般，地震烈度越大，防震缝宽度越大；建筑高度越高,防震缝宽度越大。
抗震缝宽度（mm）抗震缝两侧结构类型不同时，宜按较大一侧确定缝宽。
多层砌体建筑50～7020框架框剪建筑（1）当高度不超过15m时，可采用70mm；（2）当高度超过15m时，按不同设防烈度增加缝宽：6度地区，建筑每增高5m，缝宽增加20mm；7度地区，建筑每增高4m，缝宽增加20mm；8度地区，建筑每增高3m，缝宽增加20mm；9度地区，建筑每增高2m，缝宽增加20mm。
变形缝—变形缝的基础知识(建筑构造)
防震缝的设置原则
•在地震设防烈度为7～9度地区，有下列情况之一时需设 防震缝： •（1）毗邻房屋立面高差大于6m； •（2）房屋有错层且楼板高差较大； •（3）房屋毗邻部分结构的刚度、质量截然不同。
砌体结构防震缝的宽度
多层 70~100mm
高层 100~150mm
框架结构防震缝的宽度
建筑高度/地震烈度
变形缝的设置原则
伸缩缝的设置原则
• 建筑物因受到温度变化的影响而产生热胀冷缩，使结构构件内 部产生附加应力而变形。当建筑物较长时为避免建筑物因热胀 冷缩较大而使结构构件产生裂缝，建筑中需设置伸缩缝。
(1)建筑物长度超过一定长度； (2)建筑平面复杂，变化较多； (3)建筑中结构类型变化较大时，建筑中需设置伸缩缝。 • 设置伸缩缝时，通常是沿建筑物长度方向每隔一定距离或结构
软弱地基
湿陷性黄土地基
表：沉降缝的宽度
建筑物高度 H＜5m H=5m~10m H=10m~15m 2~3层 4~5层 5层以上
沉降缝宽度/mm 30 50 70 50~80 80~120 ＞120 ≥30~70
防震缝的设置原则
•强烈地震对地面建筑物和构筑物的影响或损坏是极大的，因此在 地震区建造房屋必须充分考虑地震对建筑物所造成的影响。我国 建筑抗震设计规范中明确了我国各地区建筑物抗震的基本要求。 建筑物的防震和抗震通常可从设置防震缝和对建筑进行抗震加固 两方面考虑。在地震区建造房屋，应力求体形简单，重量、刚度 对称并均匀分布，建筑物的形心和重心尽可能接近，避免在平面 和立面上的突然变化，同时最好不设变形缝，以保证结构的整体 性，加强整体刚度。
缝宽度
≤15m
≥100m
6度
7度 ＞15m
8度
发泡聚乙烯型混凝土变形缝(有止水、无止水)和浆砌石变形缝构造图
附录 A
（资料性附录）
混凝土变形缝（有止水）构造图
A.1 混凝土变形缝（有止水）宜采用图A.1、图A.2、图A.3、图A.4、图A.5的型式。
说明：
1—埋入式止水带；
2—填缝板；
3—嵌缝密封材料（胶）。
图A.1 混凝土变形缝（埋入式止水带、顶板、边壁板）示意图
说明：
1—埋入式止水带；
2—填缝板；
3—嵌缝密封材料（胶）。
图A.2 混凝土变形缝（埋入式止水带、中壁板）示意图
5
说明：
1—埋入式止水带；
2—填缝板；
3—嵌缝密封材料（胶）；
4—遇水膨胀橡胶；
5—垫层。
图A.3 混凝土变形缝（埋入式止水带、底板）示意图
说明：
1—外贴式止水带；
2—填缝板；
3—嵌缝密封材料（胶）。
图A.4 混凝土变形缝（外贴式止水带）示意图
说明：
1—外贴式止水带；
2—填缝板；
3—嵌缝密封材料（胶）；
4—垫层。
图A.5 混凝土变形缝（外贴式止水带）示意图
6
附录 B
（资料性附录）
混凝土变形缝（无止水）和浆砌石变形缝构造图B.1 混凝土变形缝（无止水）和浆砌石变形缝宜采用图B.1的型式。
说明：
1—混凝土或浆砌石；
2—填缝板。
图B.1混凝土变形缝和浆砌石变形缝示意图7。

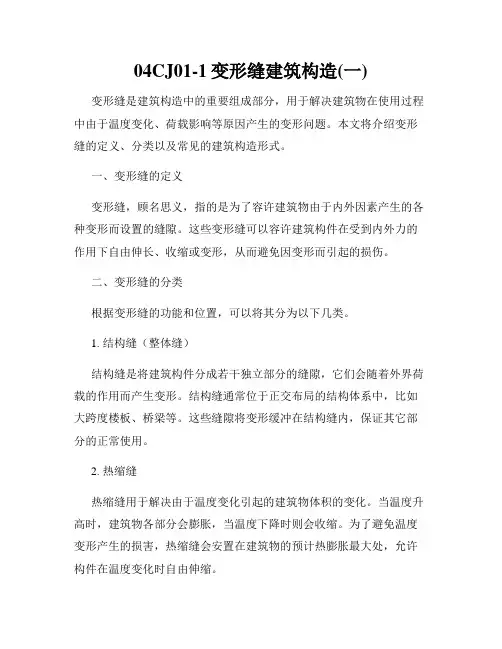

04CJ01-1变形缝建筑构造(一)
04CJ01-1变形缝建筑构造(一)变形缝是建筑构造中的重要组成部分，用于解决建筑物在使用过程中由于温度变化、荷载影响等原因产生的变形问题。
本文将介绍变形缝的定义、分类以及常见的建筑构造形式。
一、变形缝的定义变形缝，顾名思义，指的是为了容许建筑物由于内外因素产生的各种变形而设置的缝隙。
这些变形缝可以容许建筑构件在受到内外力的作用下自由伸长、收缩或变形，从而避免因变形而引起的损伤。
二、变形缝的分类根据变形缝的功能和位置，可以将其分为以下几类。
1. 结构缝（整体缝）结构缝是将建筑构件分成若干独立部分的缝隙，它们会随着外界荷载的作用而产生变形。
结构缝通常位于正交布局的结构体系中，比如大跨度楼板、桥梁等。
这些缝隙将变形缓冲在结构缝内，保证其它部分的正常使用。
2. 热缩缝热缩缝用于解决由于温度变化引起的建筑物体积的变化。
当温度升高时，建筑物各部分会膨胀，当温度下降时则会收缩。
为了避免温度变形产生的损害，热缩缝会安置在建筑物的预计热膨胀最大处，允许构件在温度变化时自由伸缩。
3. 风荷载缝风荷载缝常见于高层建筑或临近海岸的建筑物，它们用于缓冲强风对建筑物的影响。
强风会对建筑物产生侧向压力，建筑物需要通过风荷载缝来消纳这部分力，并改变自身的形状。
4. 隔震缝隔震缝用于减少地震引起的建筑物损坏。
地震时，地面会产生剧烈的震动，隔震缝将建筑物分成若干部分，通过补充阻尼器等装置来吸收和分散地震能量，减小震害。
三、常见的变形缝构造形式变形缝的构造形式根据建筑物的不同需求和使用环境而各异。
下面是几种常见的构造形式。
1. 硬质变形缝硬质变形缝通常采用混凝土、钢筋等材料构造，能够承受较大的压力和变形。
它们常用于大型桥梁、高层建筑等对结构强度要求较高的场所。
2. 橡胶变形缝橡胶变形缝采用橡胶材料制作，具有良好的防水、抗震和耐久性能。
它们常用于公路桥梁、隧道等场所，能够有效吸收震动和变形。
3. 钢板变形缝钢板变形缝由钢板和嵌入式橡胶组成。
建筑构造——变形缝
线为界分别计算建筑面积；其高低跨内部连通时，
其变形缝应计算在低跨部分的面积内。建筑物内的 变形缝应按其自然层合并在建筑物面积内计算。
二、屋面变形缝构造
（1）图13-3-4为屋面高低跨处沉降缝构造做法。
一、建筑物变形缝的作用和种类 二、变形缝的设置 三、变形缝构造
楼、地面变形构造 屋面变形构造 墙面变形构造 顶棚变形缝 地下室变形缝构造
就是把沥青用火熬为液体后，将麻丝放到 沥青里浸泡后提起，主要是塞沉降缝、变 型封缝等。
一、建筑物变形缝的作用和种类 二、变形缝的设置 三、变形缝构造
楼、地面变形构造 屋面变形构造 墙面变形构造 顶棚变形缝 地下室变形缝构造
（3）楼、地面防震缝。地震时建筑物会发生来 回晃动，使缝的宽度处于瞬间变化之中。 为防止因此造成盖板的损坏，可选用软性硬橡
遇到“超限”时应采取的附加技术措施
丌同类型的变形缝，“超限”后应采取的技术措施 是丌一样的。 （一）伸缩缝间距的“超限”可以采取的附加加强措施
1.防止或减轻砌体建筑顶层墙体的裂缝
一、建筑物变形缝的作用和种类 二、变形缝的设置 三、变形缝构造
（1）屋面应设置具有分隔缝面层的保温、隔热层，（以具 中空，通风构造者为好）。 （2）顶层屋面板下设置现浇钢筋混凝土圈梁。 （3）顶层及女儿墙砂浆强度等级丌低于M5；女儿墙应设 置构造柱及钢筋混凝土压顶，丏两者应正浇在一起。 （4）其他构造措施。
2.防止和减轻砌体建筑底层墙体裂缝 （1）采用嵌入窗间墙长度超过600mm的钢筋混凝土窗台板 （2）增大基础圈梁刚度等结构措施。 3.对灰砂砖、粉煤灰砖、混凝土砌块或其他非烧结砖 （1）应采用粘结性好的砂浆或砌块与用砂浆砌筑。 （2）在砌体内增设拉结钢筋等构造措施。 4.对钢筋混凝土结构的建筑 对已钢筋混凝土结构的建筑可采用浇灌后浇带进行分段施 工的方法，并采用微膨胀混凝土进行后浇带的施工。
《房屋建筑学》课件-变形缝
内墙 外墙
屋顶 地面
二.变形缝构造图集
三.缝处防火、防水特说构造
四.“不设缝”与“后浇带”
1不设缝（有经验证明的可适当放宽约束条件） 2后浇带（不能替代温度缝）
2后浇带(自学)
谢谢大家!
1.墙体伸缩缝（含内外盖缝条） 形式：平缝、错口缝、企口缝
缝及盖缝板节点（外墙）
外墙（阴角处）
2.楼地层伸缩缝构造（含地面天棚盖缝条）
3.屋顶伸缩缝（含盖缝条）
屋面（平屋面）
屋顶(高低错落处)
屋顶(高低错落处)
第二节 沉降缝
一、沉降缝的设置 1.设置依据：
层、屋顶等地面以上部分全部断开。基础部分因受 温度变化影响较小，不需断开。 3、伸缩缝的宽度：20~30mm
二、伸缩缝的构造 0.基础不设缝 1.墙体伸缩缝（含内外盖缝条）
形式：平缝、错口缝、企口缝 2.楼地层伸缩缝（含地面天棚盖缝条） 3.屋顶伸缩缝（含盖缝条）
0.基础不设缝（a,b,c方案）
二、防震缝的构造
在墙体、楼地层、屋顶等部位的构造与伸 缩缝、沉降缝构造基本相同，只是宽度较大， 故不再赘述。
第四节 其他
一.三缝比较： 1、伸缩缝主要考虑建筑物上部的变形，缝宽最小； 2、沉降缝主要考虑垂直方向的变形，但缝两侧建筑在
沉降过程中有可能发生微量倾斜，因而缝较伸缩缝 宽，且宽度随建筑高度的增加而加大； 3、防震缝考虑地震时建筑物的摇摆，缝最宽且在抗震 设防地区，设缝的宽度均按防震缝设置。
a、当建筑物建造在不同的地基土壤上，两部分之 间。
b、当同一建筑物的相邻部分高度相差两层以上或 部分高度差超过10米时。
c、当同一建筑相邻基础的结构体系、宽度和埋置 深度 Nhomakorabea差悬殊时。
建筑变形缝(伸缩缝、沉降缝、防震缝)设置原则及构造要求
建筑“三缝”（伸缩缝、沉降缝、防震缝）设置原则及构造要求什么是变形缝？伸缩缝、沉降缝、防震缝：统称为变形缝.由于温度变化，地基不均匀趁降和地震因素的影响,易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。
一、伸缩缝1、名词解释伸缩缝:当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。
2、需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。
3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小，一般不须断开.4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定,详见混凝土结构设计规范（2002）。
P112页表9.1.1分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。
5、缝的构造伸缩缝宽度一般为20-40mm,通常采用30mm。
6、其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案;框架结构可采用双柱双梁方案，也可采用挑梁方案。
①墙体伸缩缝构造:墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时,也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝,缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理;内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理.②楼地板伸缩构造:楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理,上铺金属、混凝土或橡塑等活动盖板。
其构造处理需满足地面平整、光洁、防水、卫生等使用要求.顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形.③屋面伸缩缝构造：屋顶伸缩缝主要有伸缩缝两侧屋面标高相同处和两侧屋面高低错落处两种位置，当伸缩缝两侧屋面标高相同又为上人屋面时，通常做防水油膏嵌缝，进行泛水处理；为非上人屋面时,则在缝两侧加砌半砖矮墙，分别进行屋面防水和泛水处理，其要求同屋顶防水和泛水构造.在矮墙顶上，传统做法用镀锌铁皮盖缝,近年逐步流行用彩色薄钢板、铝板甚至不锈钢皮等盖缝。
变形缝—变形缝构造(建筑构造)
变形缝构造
楼地层变形缝的构造要方便行走、防火、防 尘，卫生间等有水环境还需防水。
楼地面变形缝做法
变形缝构造
三、顶棚部位变形缝的构造做法
顶棚变形缝可用木板、金属板或其它吊顶材料覆盖，但构造上应注意不 能影响结构的变形；若是沉降缝，则应将盖板固定于沉降较大的一侧。
变形缝构造
四、屋顶部位变形缝的构造做法
平缝
错口缝
企口缝
变形缝构造
变形缝构造
变形缝墙体外表面处理
变形缝构造
变形缝墙体内表面处理
变形缝构造
二、楼地层部位变形缝的构造做法
楼地层变形缝的位置和宽度应与墙体变形缝一致。其构造特点 为方便行走、防火和防止灰尘下落，卫生间等有水环境还应考虑防 水处理。
楼地层的变形缝内常填塞具有弹性的油膏、沥青麻丝、金属、 或橡胶塑料类调节片。上铺与地面材料相同的活动盖板、金属板或 橡胶片等。
屋顶变形缝在构造上主要解决好防水、保温等问题。 缝口用镀锌铁皮、铝板、或砼板覆盖。盖板的形式和构造应满足两侧结构自 由变形的要求。
变形缝构造
等高上人屋面变形缝
变形缝构造
高低屋面变形缝
变形缝将基础断开，缝两侧一般 分可为双墙基础方案或单墙基础方案。
1、双墙基础方案 双墙双条形基础且地面以上独立的
变形缝构造
管线穿越变形缝处做法正确吗
变形缝构造
机电管线穿越变形缝做法
给水管道
电气管线
建筑变形缝的构造
变形缝构造
变形缝的构造做法要求
1、盖缝板的形式必须能够符合所属变形缝类别的变形需要； 2、盖缝板的材料及构造方式必须能够符合变形缝所在部位的其它功能 需要，如防水、防火、美观等。
变形缝构造
建筑识图与构造11变形缝
11.2 变形缝的构造
图11.6地坪变形缝
11.2 变形缝的构造
图11.7地面变形缝
11.2 变形缝的构造
图11.8顶棚变形缝
11.2 变形缝的构造
3 屋顶变形缝
❖ 屋顶变形缝的位置和宽度应与墙体、楼地层的 变形缝一致，缝内用金属调节片、沥青麻丝等 材料做嵌缝和盖缝处理。
❖(1) 同层等高不上人屋面 一般是在缝两侧各 砌半砖厚矮墙，并做好屋面防水和泛水构造处 理，矮墙顶部用镀锌薄钢板或钢筋混凝土盖板 盖缝，如图11.9所示。
11.2 变形缝的构造
图11.3伸缩缝构造形式 (a) 外侧缝口；(b) 内侧缝口
11.2 变形缝的构造
❖2 沉降缝 ❖ 沉降缝一般兼起伸缩缝的作用，其构造与伸缩
缝构造基本相同，只是调节片或盖缝板在构造 上应保证两侧墙体在水平方向和垂直方向均能 自由变形，如图11.4所示。
11.2 变形缝的构造
11.2 变形缝的构造
图11.14跨越基础
LOGO
建筑识图与构造
11.2 变形缝的构造
1 墙体变形缝
❖ 变形缝的构造处理既要保证其两侧的墙体自由 伸缩、沉降或摆动，又要密封较严，以满足防 风沙、防飘雨、保温、隔热和外形美观的要求， 因此，在构造上对变形缝暴露在内侧和外侧的 缝隙分别按内装修和外装修予以处理。
11.2 变形缝的构造 ❖1 伸缩缝 ❖ 伸缩缝可做成平缝、错口缝、企口缝等形式，
11.1 变形缝的概念与设置原则
图11.1伸缩缝的设置方案 (a) 单墙方案；(b) 双墙方案 ae—变形缝宽度；ai —插入距；t—内墙厚
11.1 变形缝的概念与设置原则
❖2 沉降缝 ❖ 当建筑物的地基承载能力差别较大或建筑物相
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沉降缝的构造特点
☉应满足建筑物各部分在垂直方向的自由沉降变形，应将建筑物从基 础到屋顶全部断开。 ☉应兼顾伸缩缝的构造，故在构造设计时应满足伸缩和沉降双重要求。 ☉表14-3 建筑物高度与沉降缝宽度对照表
沉降缝的构造特点
基础沉降缝构造
（a）砖墙承重条形基础沉降缝 （b）框架承重基础沉降缝
防震缝的设置
为抵抗因地震作用而造成建筑物开裂所 设的缝—防震缝
伸缩缝
沉降缝
抗震缝
伸缩缝的基本构造
一、为何设置伸缩缝：
建筑物因受温度变化的影响而产生热胀冷缩，在结构 内部产生温度应力，当建筑物长度超过一定限度、建筑平 面变化较多或结构类型变化较大时，建筑物会因热胀冷缩 导致变形较大从而产生开裂。为预防这种情况发生，常常 沿建筑物长度方向每隔一定距离或在结构类型变化处预留 缝隙，将建筑物断开。
应根据当地的基本烈度、建筑物的重要程度共同确定设防烈 度。
设防烈度有时可比基本烈度提高1度；有时也可比基本烈度 降低1度，但若基本烈度为6度时，一般不宜降低。
防震缝的构造做法
◎是为了防止建筑物各部分在地震时相互撞击引起破坏而 设置的缝隙。 在有可能因地震作用引起断裂的部位设缝，将建筑物划分 为简单、规则、均一的单元，从而减少地震的破坏作用。 设置条件： 1．多层砌体结构房屋 ◎应重点考虑采用整体刚度较好的横墙承重或纵横墙混合 承重的结构体系、在设防烈度为8度和9度地区，有下列情 况之一时宜设防震缝。 ☉建筑立面高差在6米以上； ☉建筑物有错层且错层楼板高差较大； ☉建筑物相邻部分结构刚度、质量差别较大。
变形缝设计
作品名称： 作者姓名：
目录
一、变形缝的概念和分类 二、不同种类变形缝的基本要求 三、变形缝的比较 四、变形缝的细节构造
一、变形缝的概念和分类
提出问题
一是加强建筑物的整体性， 使之具有足够的强度和刚度 来克服这些破坏应力，避免 产生破坏； 二是预先将这些变形敏感部 位的结构断开，留出一定缝 隙，以保证各部分建筑物有 足够的变形宽度而不会造成 建筑物的破损。
2、兼具伸缩和沉降的外墙面变形缝 缝口构造应确保水平和垂直两个方向的自由位移，实 际工程中常采用成对设计的金属盖缝板，通常选用 1mm厚铝板、不锈钢板或镀锌薄钢板做板材。盖缝板 固定在墙面部分，加钉钢丝网，以增强外墙抹灰层的 粘结（图13-3-8）。
（a）沉降缝（b）转角处沉降缝（c）伸缩缝（d）转角处沉降、伸缩缝（e）伸缩缝（f）伸缩缝
填缝弹性材料及报价
沥青麻丝： 把沥青用火熬为液体后，将麻丝
放到沥青里浸泡后获得的一种防水 填缝材料，主要是塞沉降缝、变型 封缝等。防水施工时各类缝内要填 充沥青麻丝，并按设计要求将伸缩 片盖住，接缝处要用油膏嵌封严密。
沥青麻丝
填缝弹性材料及报价
沥青青丝
何为木丝？ 木丝板是用选定种类的晾干木
料刨成细长木丝，经化学浸渍稳定 处理后，木丝表面浸有水泥浆再加 压成水泥木丝板，简称为木丝板。 又称万利板。
建筑物受气温变化、地基不均 匀沉降及地震等因素的影响， 结构内部产生附加应力和变形， 如处理不当，会造成建筑物的 破坏，产生裂缝甚至倒塌，影 响使用和安全。
解决问题
这种将建筑物垂直分割开来 的预留缝隙称为变形缝。
变形缝的分类
为避免因温度变化而造成开裂所设的 缝—温度缝或伸缩缝
为避免建筑因不均匀沉降而开裂所设的 缝—沉降缝
沉降缝的设置位置
☉同一建筑物相邻部分的高度相差较大或荷载大小相差悬 殊及结构形式变化之处，易导致地基沉降不均匀时； ☉当建筑物各部分相邻基础的形式、宽度及埋置深度相差 较大，造成基础底部压力有很大差异，易形成不均匀沉降 时（图14-8）； ☉当建筑物建造在不同地基上，且难于保证均匀沉降时； ☉建筑物体形比较复杂，连接部位又比较薄弱时； ☉新建建筑物与原有建筑物紧相毗连时。
因此，设置伸缩逢后，可以部分释放建筑结构由于温 度变化和混凝土干缩变形等引起的结构内力，降低产生裂 缝的机率。
一般要求：把建筑物的墙体、楼板层、屋顶等地面以上部分全 部断开。基础部分因受温度变化影响较小，故不需断开。
伸缩缝的间距
砌体房屋伸缩缝的最大间距见（表14-1）
伸缩缝的间距
钢筋混凝土结构伸缩缝的最大间距见（表14-2）
六、金属型变形缝装置
随着建筑物规模和高度的增加，使用功能和建筑造型 的日趋复杂，建筑内、外装修标准的高档化，对变形 缝构造设计的要求越来越高，如外形美观，施工简便， 以及抗风、防火，永久抗蚀等。为此近年来国内外科 研、设计、施工及生产厂家联合研究，开发了一种新 型的变形缝装置。该装置基本为金属结构标准化、系 列化，且工厂化生产，能满足各种功能要求，在实际 工程使用中取得了满意的效果（图13-3-12~图13-319）.
楼、地面伸缩缝装置
楼地面防震缝专用装置
（a）在通常情况下可承受热胀冷缩的变化（b）在地震情况下，中心板沿着边框上升（c）中心 板抬升出边框，可承受强烈地震时的位移
内墙和吊顶变形缝装置
吊顶变形缝装置
外墙变形缝装置
屋顶变形缝装置
防火型装置
防水型装置
谢谢！
防震缝的构造做法
2.高层钢筋混凝土结构房屋 ☉高层建筑高度大，地震影响更加严重。设计应避免设缝，以 提高整体性，当必须设缝时，则需考虑相邻结构在地震作用下 的结构变形，平移所引起的最大侧向位移。 ☉表14-4 防震缝的最小宽度
防震缝的构造做法
3.对于钢筋混凝土结构的建筑物，遇到下列情况时宜设防震缝 （1）建筑平面不规则且无加强措施 （2）建筑有较大错层时 （3）各部分结构的刚度或荷载相差悬殊且未采取有效措施时 （4）地基不均匀，各部分沉降差过大，需设置沉降缝时 （5）建筑物长度较大，需设置伸缩缝时 2、构造要求
4、内墙变形缝 内墙变形缝构造应结合室内装修进行设计，变形缝盖 板通常为木质，外形应平直美观（图13-3-10）。
内墙和顶棚处变形缝构造（a）内墙转角变形缝（b）内墙变形缝（c）内墙、平顶变形缝（d）内墙、平顶变形缝
四、顶棚变形缝
顶棚变形缝构造一般参照内墙变形缝构造。图13-3-11 为混凝土板底抹灰的变形缝处理。吊顶虽不是承重构 件，但根据变形缝设置原则吊顶也须断开设缝。吊顶 变形缝应结合所在建筑空间的顶部装修进行设计。
伸缩缝的构造——结构处理
(a)框架结构双侧挑梁式；悬臂梁方案 (b)框架结构双柱式；双梁双柱方案 (c)框架结构牛腿简支式 (d)砖混框架结构间设缝
伸缩缝的节点构造
(1)墙体伸缩缝构造 ☉围墙伸缩缝一般作成平缝、错口缝或凹凸缝， 视墙体材料、厚度及施工条件而定（图14-2）。
☉建筑物外墙和内墙伸缩缝构造处理（图14-3）。 ☉原则：所有填缝及盖缝材料和构造应保证结构在水平方向自 由伸缩而不产生破裂。
人屋面的水平出入口处变形缝构造
三、墙面变形缝构造
1、外墙墙体伸缩缝 外墙厚度为一砖半以上时，应设计成错口缝或企口缝形 式；厚度为一砖时做成平缝。为防止透风和水蒸气，缝 内用沥青麻丝等有弹性且防渗漏的材料填埋。（图133-7）
外墙墙体伸缩缝（a）错口缝（b）企口缝（c）平缝（d）清水外墙（e）抹灰外墙（f）面砖外墙
普通抹灰平顶变形缝
五、地下室变形缝构造
设置沉降缝的建筑，要求整个结构体系在设缝处完全 脱开，包括地下室部分。现代建筑的人防、停车库及 建筑设备用房等功能空间往往被安置在地下室空间内。 对于高层建筑，由于基础埋深的要求，更需设置地下 室。由于地下室深埋在土中，因此其变形缝（沉降缝） 构造设计的重点在于如何确保防潮、防水。生产实践 中，地下室变形缝通常有止水带（特制的橡胶带、金 属带）内埋式构造和可卸式构造。
木丝板是纤维吸声材料中的一
种有相当开孔结构的硬质板，具有 吸声、隔热、防潮、防火、防长菌、 防虫害和防结露等特点。木丝板具 有强度和刚度较高，吸声构造简单， 安装方便、价格低廉等特点。
楼地板层及地坪伸缩缝构造
楼地板层及地坪伸缩缝构造
沉降缝的设置
◎沉降缝：是为了预防建筑物各部分由于不均匀沉降引起的破坏 而设置的变形缝。凡属下列情况时均应考虑设置沉降缝。
3、外墙防震缝构造 震害中建筑发生晃动，缝宽处在“变动”中，为此缝 口盖板必须具有伸缩的功能。实际工程中将其设计成 横向有两个三角凹口的专用盖板，为防锈蚀，通常选 用铝板或不锈钢板制作。如用镀锌薄钢板，则需双面 涂刷防锈漆和油漆。为使抹灰层与金属盖板粘结牢固， 在板侧开有圆形小孔，让抹灰砂浆能渗入板的小孔中 （图13-3-9）。
基本地震概念
☉地震的发生是由于地层深处所积累的弹性波的潜能，突然转变 为动能的结果。 ☉震级：是用来表示地震强度大小的等级，是衡量地震震源释放 出来的能量大小的度量。一次地震只有一个震级，但在不同的地 区，烈度的大小不同。一般距离地震中心区越近，烈度越大，破 坏也越大。 ☉地震烈度：是表示地面及建筑物受到破坏的程度。我国和世界 上大多数国家都把烈度划分为12个等级，1~6度时，一般建筑物 不受损失或损失很小。10度以上的情况极少遇到，此时即使采取 措施也难确保安全。7~9度为建筑工程设防重点。 ☉设防烈度：抗震设计所采用的烈度。
1）基础以上断开，基础可不断开。 2）缝的两侧设置墙体或双柱或，一柱一墙，使各部分封 闭并具有较好的刚度。 3）防震缝应同伸缩缝和沉降缝协调布置，做到一缝多用。
防震缝的构造做法
注意事项：
☉防震缝应与伸缩缝和沉降缝统一布置，并满足抗震的设计 要求。 ☉一般情况，防震缝的基础可不分开，但在平面复杂的建筑 中，或者建筑相邻部分刚度差别很大时，基础将被分开。另 外，按沉降缝要求的防震缝也应将基础分开。 ☉防震缝不应做企口缝或错口缝，同时因缝隙较宽，构造上 更应注意盖缝的牢固性，适应变形的能力，以及防风、防水 等措施。
宽 在抗震设防地区，设缝的宽度均按防震缝设计。
变图13-3-4为屋面高低跨处沉降缝构造做法。
（a）高低跨交接处（b）高低层交接处
