红外线感应电子门铃概要

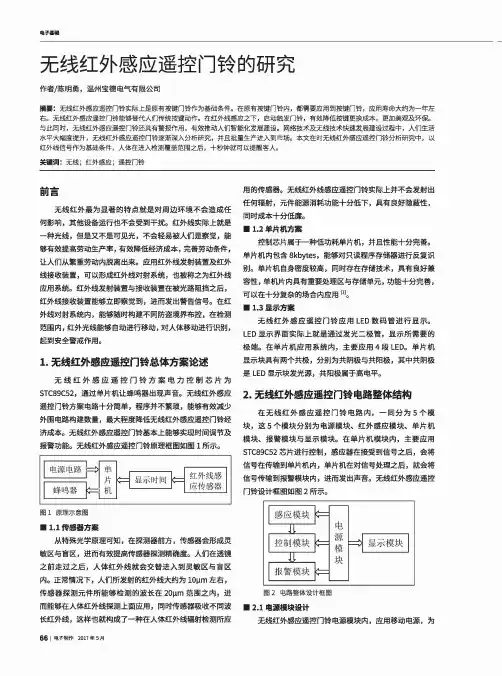

无线红外感应遥控门铃的研究
人体在进入到无线红外感应遥控门铃检测的范围内，单 片机就会对人们在门口停留时间进行计算，人体在门口超过 1 0 秒 之 后 ，蜂鸣器 就 会 自 动 报 警 ，通知主人外面有客人。 在对无线红外感应遥控门铃设计过程中，应用了人体热释电 传 感 器 ，这也就并不需要对其他因素进行考虑。无线红外感 应遥控门铃程度流程如图3 所 示 [6]。
用的传感器。无线红外线感应遥控门铃实际上并不会发射出 任 何 辐 射 ，元 件 能 源 消 耗 功 能 十 分 低 下 ，具 有 良 好 隐 蔽 性 ， 同时成本+分低廉。 ■ 1.2单片机方案
控制芯片属于一种低功耗单片机，并且性能十分完善。
单片 机 内 包 含 8 kbytes, 能够对只读程序存储器进行反复识
两个电极上面会发生电荷变化，电极之间会形成微弱电压。
热 释 电 效 应 所 形 成 的 电 荷 ，离 子 会 全 部 消 失 到 空 气 内 ，也就
是 环 境 温 度 在 保 持 不 断 情 况 下 ，传 感 器 在 运 行 过 程 中 并 不 会
出输出任何信号。人体在进入到无线红外感应遥控门铃所检
振 荡 器 ，或 者 叫 时钟输入源，分 别 是 LFXT1 低频振荡器、 有一类是 ubrof 8(forced)，这是 Proteus 对 MSP430 系列
XT2 高 频 振 荡 器 以 及 DCO内部数字控制振荡器。输入源可 单片机实现源码级调试的文件格式，文 件 名 为 .d90。 类似
通过软件设定分频，产生单片机工作需要的时钟输出信号： 5 1 系 列 单 片 机 在 Keil软 件 与 Proteus中的联调，可以更直
图 3 流程办意图
测 的 范 围 内 之 后 ，人 体 体 温 与 环 境 温 度 之 间 存 在 较 大 差 别 ，
西瑞感应式门铃说明书
西瑞感应式门铃说明书产品介绍西瑞感应式门铃是一种智能家居设备，采用最新的感应技术，能够及时提示您有人来访。
它有着简洁、时尚的外观设计，与市场上常见的门铃相比，具有更好的安装便利性和用户体验。
它适用于住宅、公寓、办公室等各种场所。
产品特点1. 高效感应：采用先进的红外感应技术，能够准确识别来访者，确保不会错过任何重要访客。
2. 远程提示：当有人靠近感应范围时，门铃会自动发出音频提示，提醒您有人到访。
3. 多种音频选择：内置多个音频选择，可根据个人喜好自行选择门铃提示音。
4. 调节音量：可通过外部按钮调节音量大小，以适应不同环境和需求。
5. 低能耗设计：采用节能技术，延长电池寿命，使用更加方便。
使用方法1. 安装门铃主机：将门铃主机安装在房屋正面的合适位置，确保感应区域无遮挡，避免误操作。
2. 安装音箱：根据自己的需要，选择安装音箱，可以将音箱放置在门内或门外，以便听到来访提示音。
3. 调节音箱音量：根据个人需求，通过操作按钮调节音量大小。
4. 选择提示音：通过操作按钮选择您喜欢的提示音，可以随时更改。
5. 检查电池：请在安装后及时检查电池电量，确保正常使用。
6. 使用说明：当来访者靠近感应区域时，门铃会自动发出音频提示，您可以根据需要选择是否开启自动感应功能。
维护与注意事项1. 请定期检查电池电量，确保电池正常使用。
2. 清洁门铃主机及音箱表面时，请勿使用含有酸碱性化学物质的清洁剂，可用湿布进行清洁。
3. 请避免长时间暴露在高温、潮湿或阳光直射的环境下，以免影响产品性能。
4. 使用过程中，若出现故障，请及时联系专业人员进行维修，切勿私自拆卸、维修。
故障排除1. 若门铃无法正常工作，请首先检查电池电量是否耗尽，若电量正常，请联系专业人员进行检修。
2. 若门铃音量变小或无法调节，请检查音箱连接是否松动或线路是否，如有问题请联系专业人员进行修复。
西瑞感应式门铃是一种先进的智能家居设备，能够准确感应到来访者并提供提示音，方便您及时做出相应的处理。
红外线门铃的工作原理
红外线门铃的工作原理红外线门铃是一种利用红外线技术工作的门铃装置。
它通常由红外线发射器和红外线接收器组成。
红外线发射器负责发射红外线信号，而红外线接收器则负责接收和识别红外线信号。
当有人或物体进入门铃设定的触发区域时，红外线接收器就会接收到红外线信号并进行处理，随后触发门铃响起。
红外线门铃的工作原理主要分为三个步骤：红外线信号发送、信号接收和触发门铃。
首先，红外线发射器发射红外线信号。
红外线是电磁波的一种，它的波长比可见光长，无法被肉眼直接观察到。
红外线发射器内部的电路会通过电流激活红外线发射二极管，从而产生红外线信号。
这个信号的频率和幅度是根据红外线门铃的设计和设定进行调整的。
通常情况下，红外线发射器会以不间断的方式连续发射红外线信号。
其次，红外线接收器接收并识别红外线信号。
红外线接收器通常由红外线接收二极管和信号处理电路组成。
红外线接收二极管是一种特殊的光敏电子器件，能够接收到红外线信号并转化为电信号。
当红外线接收二极管接收到红外线信号时，它会产生电压信号，并传递给信号处理电路进行处理。
信号处理电路会对接收到的电信号进行放大、滤波和判别，以确保接收到的信号是稳定和有效的。
同时，信号处理电路还会识别接收到的红外线信号的频率和幅度，以便判断是否达到触发门铃的条件。
最后，当红外线接收器接收到符合设定条件的红外线信号时，它会通过接线将触发信号传递给门铃电路。
门铃电路会根据接收到的触发信号控制门铃发出声音或者其他指示信号。
具体的触发方式和声音输出可根据门铃的设计进行调整和设置。
红外线门铃的优点是能够在一定范围内实现无线触发，而且对触发区域内的人或物体没有实质性的干扰。
它广泛应用于家庭、办公室等场所，为用户提供了方便和安全的门铃体验。
总之，红外线门铃通过红外线发射器发送红外线信号，红外线接收器接收和识别信号，并通过触发门铃电路控制门铃发出声音或指示，实现门铃的工作。
它凭借其无线触发和对触发区域内的人或物体没有实质性干扰的特点，在现代生活中扮演着重要的角色。
08红外感应门铃-蜂鸣器和红外探测传感器
第8课
红外感应门铃
DP-911单片机教材配套课件
任务导航 知识储备 尝试探索 实践创新
看这段视频，你想到了什么？
DP-911单片机教材配套课件
任务导航 知识储备 尝试探索 实践创新
1为什么有的门，人一靠近门 铃就会响，门就会自动打开？ 2.门开的同时可以加提示音吗
……
DP-911单片机教材配套课件
任务导航 知识储备 尝试探索 实践创新
DP-911单片机教材配套课件
任务导航 知识储备 尝试探索 实践创新
实验1：制作红外传感门铃（15分 钟）
实验材料：红外传感器，DP-911主板
DP-911单片机教材配套课件
任务导航 知识储备 尝试探索 实践创新
当红外传感器检测门外有人时，蜂鸣器会 发出一段音乐“5-6│5-3│5 32 1│5– –”
流程图如右：
DP-911单片机教材配套课件
任务导航 知识储备 尝试探索 实践创新
通过红外探测传感器的工作原理， 能否在使用的门铃上加一个全彩的 LED灯？（15分钟）
请同学们参考本节和之前所学编 写程序
DP-911单片机教材配套课件
DP-911单片机教材配套课件
任务导航 知识储备 尝试探索 实践创新
认识红外探测传感器
红外探测传感器用于检测前方是否有障碍物。在一定范围内，如果没有障碍物， 发射出去的红外线，因为传播距离远二逐渐减弱，最后消失，输出高电平；如
果有障碍物，红外线遇到障碍物，被反射到传感器接收头。
DP-911单片机教材配套课件
任务导航 知识储备 尝试探索 实践创新
DP-911单片机指令
指令名称 操作码
指令格式 操作数
感应式门铃设计范文
感应式门铃设计范文
一、引言
感应式门铃技术是一项新兴的无线通讯技术，它可以让主人不用离开家里就能接收到外面来的客人的通知。
它是一种特殊的感应系统，可以在外部感应到来的客人，并发出声音提示主人来开门，也可以直接将客人的图像传输到家里的显示器上，使主人远程监视和管理客人的来访，提高家庭安全的同时也让家庭的管理变得更加便捷。
二、感应式门铃技术原理
感应式门铃技术是一种基于红外感应的无线通讯技术，主要由发送端和接收端组成，发送端设置在室外，它可以感应到来的客人，并发出声音提示主人来开门；接收端设置在室内，它可以直接将客人的图像传输到家里的显示器上，由用户监视客人的来访情况，以提高安全性。
三、感应式门铃设计
1.感应式门铃的外部设计
感应式门铃一般设置在门外的墙壁上，它由灵敏的红外感应器和发射接收单元组成。
红外感应器可以感应到人的移动，当有客人来到门口时，感应器就会感应到客人，并给接收端发出声音提示，整个装置的外尺寸要尽可能小，它的外观不仅要漂亮，还要掩盖好它内部的结构，以避免对客人的不适。
2.感应式门铃的内部设计。
自动门感应器原理
自动门感应器原理自动门感应器是一种广泛应用于商业建筑和公共场所的智能门控设备，它能够感知到人员的接近并自动开启门，为人们提供了便利和安全。
其原理主要基于红外线、微波雷达等技术，下面我们将详细介绍自动门感应器的原理和工作过程。
首先，自动门感应器利用红外线技术实现人体感应。
红外线传感器能够发射红外线信号，并接收被人体或其他物体反射回来的红外线信号，通过分析反射回来的信号，判断是否有人靠近门口。
当有人靠近门口时，红外线传感器会将信号发送给控制系统，控制系统便会启动电机，打开门扇。
这种红外线感应技术在自动门感应器中得到了广泛应用，其灵敏度高、反应速度快，能够准确地感知到人员的动态。
其次，自动门感应器还可以利用微波雷达技术实现人体感应。
微波雷达传感器能够发射微波信号，并接收被人体或其他物体反射回来的微波信号，通过分析反射回来的信号，同样可以判断是否有人靠近门口。
与红外线技术相比，微波雷达技术在自动门感应器中的应用更加灵活，它不受光照和温度的影响，能够在不同环境下稳定工作，因此在一些特殊场合中得到了广泛应用。
除了红外线和微波雷达技术，自动门感应器还可以利用超声波、图像识别等技术实现人体感应。
超声波传感器能够发射超声波信号，并接收被人体或其他物体反射回来的超声波信号，通过分析反射回来的信号，同样可以判断是否有人靠近门口。
图像识别技术则可以通过摄像头捕捉人体图像，并通过图像处理算法判断是否有人靠近门口。
这些技术的应用丰富了自动门感应器的感知方式，使其能够更加准确地感知到人员的动态，提高了自动门的开启准确性和安全性。
总的来说，自动门感应器的原理主要基于红外线、微波雷达、超声波、图像识别等技术，通过感知人体的接近并自动开启门，为人们提供了便利和安全。
随着科技的不断进步，自动门感应器的感知方式和准确性将会不断提升，为人们的生活带来更多便利和安全保障。
感应门铃原理
感应门铃原理感应门铃是一种智能化的门铃系统，它可以通过感应器感知到人的接近，从而自动触发门铃响起。
它的原理基于人体红外感应技术，能够在不需要人工操作的情况下实现门铃的响应，提高了门铃的智能化水平。
接下来，我们将详细介绍感应门铃的原理和工作过程。
感应门铃的原理主要基于红外感应技术。
红外感应技术是利用人体发出的红外线来进行感应，当有人靠近时，人体会发出红外线，感应器会接收到这些红外线信号，从而触发门铃响起。
感应门铃系统通常由感应器、控制器和蜂鸣器等部件组成，感应器负责感知人体的红外信号，控制器负责接收感应信号并控制蜂鸣器响起。
感应门铃的工作过程如下，当有人靠近门口时，感应器会感知到人体发出的红外信号，然后将这个信号传输给控制器。
控制器接收到信号后，会判断是否需要触发门铃响起，如果需要，则会向蜂鸣器发送信号，蜂鸣器接收到信号后就会发出响亮的声音，提醒主人有人来访。
感应门铃的原理简单而高效，它不需要人工操作，只要有人靠近就能自动触发门铃响起，非常方便。
而且，由于采用了红外感应技术，感应门铃对于室内外的光线变化并不敏感，能够在不同环境下稳定工作。
除此之外，感应门铃还可以通过调节感应器的灵敏度来适应不同的使用场景，比如可以将感应器的灵敏度调低，以避免因为宠物或者风吹草动而频繁触发门铃。
这种智能化的设计，使得感应门铃更加实用和可靠。
总的来说，感应门铃的原理是基于红外感应技术，能够在不需要人工操作的情况下自动触发门铃响起，提高了门铃的智能化水平。
它的工作过程简单高效，能够稳定地在不同环境下工作，而且还具有灵敏度可调的特点，非常适合家庭和办公场所使用。
感应门铃的出现，使得门铃系统更加智能化，为人们的生活带来了便利。
感应门铃原理
感应门铃原理感应门铃是一种智能化的门铃系统，它能够通过感应器感知到人的接近并发出提示音，起到提醒主人有人来访的作用。
那么，感应门铃是如何实现的呢？接下来，我们就来详细了解一下感应门铃的原理。
首先，感应门铃的核心部件是红外感应器。
红外感应器是一种能够感知红外线的设备，当有物体靠近时，会感应到红外线的变化并产生信号。
在感应门铃中，红外感应器通常安装在门铃按钮的周围，当有人靠近时，红外感应器就会发出信号。
其次，感应门铃还包括声音模块。
当红外感应器感知到有人靠近时，会向声音模块发送信号，触发声音模块发出提示音。
这样，主人就能及时知晓有人来访，起到了提醒的作用。
除此之外，感应门铃还可以配备无线传输模块。
当红外感应器感知到有人靠近时，除了触发声音模块发出提示音外，还可以通过无线传输模块将信号发送给主人的手机或其他智能设备，实现远程提醒的功能。
在实际应用中，感应门铃的原理可以进一步扩展。
例如，可以通过连接智能家居系统，实现与智能灯光、监控摄像头等设备的联动，提高安全性和便利性。
总的来说，感应门铃的原理是通过红外感应器感知到人的接近，触发声音模块发出提示音，并通过无线传输模块实现远程提醒。
这种智能化的门铃系统，不仅方便实用，而且提高了家居安全性。
随着科技的不断发展，感应门铃的原理也在不断完善和创新，为人们的生活带来更多便利和安全保障。
希望通过本文的介绍，读者能够更加深入地了解感应门铃的原理，为日常生活中的选择和使用提供参考。
感应门铃作为智能家居系统的一部分，将会在未来得到更广泛的应用，为人们的生活带来更多的便利和安全保障。
演奏乐曲的红外线遥控电子门铃
目录1 设计思路 (1)2 方案设计 (1)2.1 电路工作原理框图及说明 (1)2.2 红外发射和接受原理 (1)2.3 单片机89C51的相关知识 (2)2.3.1 单片机89C51的管脚功能说明 (2)2.3.2 NE555的管脚功能说明 (4)3 单元电路设计 (5)3.1 按键及红外线发射电路 (5)3.2 红外线接收电路 (6)3.3 音乐逻辑电路及后续电路 (7)4 小结 (7)附I：程序 (8)附Ⅱ：原理图 (9)设计一个可以演奏乐曲的红外线遥控电子门铃1.设计思路根据题目要求，红外线发送和接收电路可以采用两个通道，分别用来代表家人和客人；门铃所需要的乐曲有单片机产生，并控制演奏音乐的次数；最后一部分是功率放大电路，用来将已经产生的音乐信号放大并通过蜂鸣器输出。
2.方案设计2.1电路工作原理框图及说明图1 原理框图在红外线发射电路中有两个按钮，两个按钮做的大小和位置不同用以区别家人和客人，客人的做的大些，位置醒目些，家人就要小些，隐蔽些。
当生人或熟人按下其中一个按键时，由555组成的一个多谐震荡器就会产生一个特定频率的信号去驱动红外发光二极管发出一种相应频率的红外线。
在红外线的接收端被红外线二极管接收后经过放大后连接到了两个译码器。
译码器是由锁相环电路组成，当与发射电路的频率相同时，就会驱动单片机产生一首音乐。
实际在安装时要仔细的调节红外线接受电路中LM567中的电位器，以保证中心频率和对应的红外线产生电路的频率一致。
当同时按动两个钮时，接受电路不会响应。
由于是由单片机程序产生的音乐，所以只要修改程序中的曲谱的数据就能产生任何的音乐。
另外音乐也可以用专用的音乐芯片产生。
2.2红外发射和接受原理红外遥控是目前使用最广泛的一种通信和遥控手段，由于红外线遥控具有体积小、功耗低、功能强、成本低等特点，因而，很多电器装置上都采用红外线遥控。
采用红红外线遥控不仅完全可靠而且能有效地隔离电器干扰。
红外线感应门铃.
SV-603A 红外线感应门铃
SV-603A红外线感应门铃
-在商店、办公室、或其它入口的门的附近安装宣布客人的来访。
-当有人体在监测范围（监测角度为90度，监测距离≤5米）内移动时，它会立即发出响度的“叮咚”声，表示有客人来访。
-热释红外线感应器感应。
-感应距离 4-5 米90 度。
-可根据客人要求定做不同的“迎宾语”。
-使用3× LR44 电池或外接4.5V200MA的稳压电源。
-产品尺寸51 × 38 ×20 毫米。
安装：把感应门铃的红外线感应器对着要监测的地方，用挂钉挂住感应门铃后面的“挂钉孔”，或者用随机附送的回力胶双面贴贴稳感应门铃， 红外线感应器不能被太阳或者强光直接照射，否则，会造成感应门铃不能正常工作。
使用：将开关制推在“ON”位置，听到“叮咚”一声响，表示“感应门铃”进入待机状态，当有人体在监测范围（监测角度为60度，监测距离≤5米）内移动时，它会立即发出响度的“叮咚”声，表示有客人来访， 3-5秒后又自动进入待机状态；将开关制推在“OFF”位置，“感应门铃”停止工作。
操作：使用3x1.5V LR44电池（巳包括在机内）。
声音变低时，请把电池门从前面的电池箱移开，更换相同规格的电池。
电子门铃的原理
电子门铃的原理电子门铃是现代家庭生活中常见的一种设备，它通过电子技术实现了无线远程通信和响铃功能。
本文将介绍电子门铃的原理以及其工作过程。
一、电子门铃的组成1. 传感器：电子门铃的传感器通常采用压电元件或声音传感器。
当有人按下门铃按钮或传感器检测到声音时，它会将信号转换成电信号并发送给控制单元。
2. 控制单元：控制单元是电子门铃的核心部分，负责接收和处理传感器发送的信号。
它通常由微控制器、放大器和音频处理器组成。
3. 无线模块：电子门铃的无线模块用于传输信号，使门铃可以与接收器进行无线通信。
常见的无线技术包括无线电频率、红外线和无线传感网等。
4. 音频输出装置：音频输出装置是门铃的输出部分，通常由扬声器或蜂鸣器组成。
当门铃接收到信号时，控制单元会将音频信号发送到音频输出装置，产生响铃声音。
二、电子门铃的工作原理电子门铃的工作分为按下按钮和响铃两个过程。
1. 按下按钮过程：当有人按下门铃按钮时，按钮所处的位置发生压力变化。
传感器感知到这种变化后，会将信号转化成电信号并发送给控制单元。
控制单元接收到信号后，会进行信号处理，包括滤波、放大和解码等。
最终，控制单元将处理后的信号发送给无线模块，通过无线技术将信号传输给接收器。
2. 响铃过程：接收器接收到无线信号后，将信号转化成电信号并发送给控制单元。
控制单元接收到信号后，会进行信号处理，包括解码和放大等。
最后，控制单元将处理后的信号发送给音频输出装置，使其发出响铃声音。
三、电子门铃的优势相对于传统的有线门铃，电子门铃具有以下优势：1. 无需布线：电子门铃采用无线技术进行通信，无需布设复杂的有线电路，安装更加方便快捷。
2. 远程控制：电子门铃可以实现无线远程通信，不受距离限制，使得用户可以在家庭内的不同位置接收门铃信号。
3. 多功能：电子门铃可以与智能家居系统连接，实现远程监控、录像和对讲等功能，提升家庭安全性。
4. 音量可调：电子门铃通常具有音量可调功能，用户可以根据需要自由调节门铃的音量。
红外感应门铃及门控设计报告
电子综合项目设计题目红外感应门铃及门控专业通信工程班级通信2010级（1）班学生姓名刘敬亚、刘梦曦指导老师高瑜翔2013年1月19日目录一、成员分工表 (3)二、功能描述及工作原理 (3)三、硬件原理图 (4)四、软件流程图 (5)五、调试及测试 (5)六、总结与心得 (5)附录一：器件清单 (6)附录二：程序设计及代码 (6)一、成员分工表姓名班级学号组号分工1 刘敬亚通信101 20101010126组资料查找，设计硬件电路，画PCB板，代码设计2 刘梦曦2010101026资料查找板子制作、焊接、测试二、功能描述及工作原理通过热释电红外传感器感应人体，J2接热释电感应器。
当系统工作时，若有人进入感应区域，热释电红外传感器将输出高电平，该高电平由单片机的P1.0接收，通过程序控制P2.0引脚输出信号。
在音频输出电路中，J1接蜂鸣器。
蜂鸣器的正极接到VCC（+5V）电源上面，蜂鸣器的负极接到三极管的发射极E，三极管的基极B经过限流电阻R3后由单片机的P2.0引脚控制，当P2.0输出高电平时，三极管T1截止，没有电流流过线圈，蜂鸣器不发声；当P2.0输出低电平时，三极管导通，这样蜂鸣器的电流形成回路，发出声音。
因此，可以控制P2.0脚的电平来使蜂鸣器发出声音和关闭。
程序中改变单片机P2.0引脚输出波形的频率，就可以调整控制蜂鸣器音调，产生各种不同音色、音调的声音。
另外，改变P2.0输出电平的高低电平占空比，则可以控制蜂鸣器的声音大小。
三、硬件原理图本组的电子钟设计图如下。
（部分连线，通过放置网络标号表示连接）图1：protel的原理图图2：Pcb设计图四、软件流程图图3：软件流程图五、调试及测试1、硬件调试过程中出现的问题：当有物体阻挡红外感应器时，蜂鸣器并没有发出报警声音。
解决方案：通过测试，发现红外感应器出现故障，换上一个新的红外感应器。
2、软件调试过程中出现的问题：感应器延时过长，在有物体阻挡红外感应器是，要过一段时间才能听见蜂鸣器的报警声音。
红外线感应电子门铃概要
上传声明：1.本文档为个人课程设计所整理，借鉴的朋友请尽可能阅读全文，因为我未必全对（要知道百度文库里的其他几篇类似文档，错误很多很多，我也是从那几篇那里修改过来的，不敢保证全改对了。
对了，我真的改了很多，有一大半吧）。
再次重复，请通看全文，很可能我做的东西部是你的题目要求的东西。
2.原理图可用，PCB图没问题，实物做出来了，效果是：红外发射管正前方X米范围内有障碍物能反射红外光的话，蜂鸣器响。
X可由调节电位器改变，在0.1米到2米之间都能实现。
3.最最重要的一点，文档里的原理图上，有一个电阻是我调板子的时候，临时换的，是的，只有一个电阻可能不正确，那个电阻具体阻值忘了多少了，更遗憾的是，具体是哪个电阻我也忘了。
应该是R15/R16/R17中的一个，阻值可以自己试，1K以上300K以下。
（很可能是R16，实物交上去了，忘了是哪个了）。
祝您成功！以下为正文：摘要本设计的红外线感应电子门铃，可在来客距房门一定距离时发出提示信号，以告知主人“有客来访”。
该门铃还可兼作报警器用，能监视特定区域内有无人或其他物体接近，并在有人或这其他物体接近时发出警报。
该红外线感应电子门铃电路由红外线发射电路、红外线接收电路、译码鉴频电路、提示（警报）电路等组成。
当人进入感应的区域内，即可发出报警声同时提示灯亮，适用于家庭、办公室、仓库、实验室等比较重要场合的铃声和报警。
本设计部分概述了红外辐射的知识、反射式红外传感器的结构和工作原理。
利用反射式红外传感器设计了一种主动式红外报警电路,分析了该电路的功能和工作原理。
反射式红外传感器具有很多的优点,在人们生活、安全、警戒等装置中应用较广。
关键词：红外线反射式感应门铃第一章绪论1.1课题来源和意义红外线(Infrared rays)也是一种光线，由于它的波长比红色光还长，超出了人眼可以识别的范围，所以我们看不见它。
红外线由德国科学家霍胥尔于1800年发现，又称为红外热辐射。
通常把波长为0.75～1000μm的光都称为红外线，并可以按照波长继续细分为三部分，即近红外线，波长为0.75～1.50μm之间；中红外线，波长为1.50～6.0μm 之间；远红外线，波长为6.0～l000μm 之间。
SNS-200P1热释电红外门铃 ／报警器概要
SNS-200P1热释电红外门铃／报警器SNS-200P1热释电红外门铃／报警器类别：传感与控制本例介绍SNS-200P1人体红外热释电门铃／报警器，采用三节5号电池供电。
当功能开关在“OFF”位置时，为电源关闭状态；在"CHIME"位置时，可以作门铃使用，有人靠近时会发出“叮咚……”声；在"' ALARM"位置时，可以作为报警器使用，有人靠近时会发出警告声。
工作原理 SNS-200P1热释电红外门铃／报警器电路原理图如图所示，整个电路由人体红外探测传感器、人体红外信号处理电路、报警声源电路、音频放大电路等组成。
人体红外传感信号处理电路，采用BIS0001 CMOS数／模混合集成电路(1C4）。
BIS0001采用5016表贴封装，工作电压为3一5V，内含有运算放大器、电压比较器、状态控制器、延时定时器、封锁定时器及参考电压源等。
配合人体热释电红外传感器PIR和少许外围元器件可构成自动延时控制或报警控制。
当人体进人探测区域时，热释电红外传感器PIR会感应到0一8Hz的人体所辐射的红外信号，并将其转换为电信号，经C2、R2、C3低通滤波（滤除高频干扰信号）送人ICA.的14脚内部第一放大器进行放大。
放大后的信号从16脚输出，经C7、R6藕合到IC4的13脚内电路第二放大器再进行放大。
经二级放大后，在IC4内部经双向幅度鉴别后，通过内部逻辑控制电路，最终由IC1的2脚输出控制高电平，IC42脚的高电平延时时间由3. 4脚所外接的R1入C10决定。
IC4 2脚输出的高电平分两路，一路直接经R14作为IC2的触发控制；一路经R13、VTI组成的电子开关，作为IC3的触发控制。
报警音源电路，采用两块软封装音乐集成电路IC2（报警音乐集成电路）、IC3（门铃音乐集成电路），直接立插焊在主电路板上，音频信号分别由R18.R22送人音频放大电路。
音频放大电路由VT2} VT3组成复合晶体管丙类偏置放大器，扬声器为0.1 W/1651微型扬声器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上传声明：1.本文档为个人课程设计所整理，借鉴的朋友请尽可能阅读全文，因为我未必全对（要知道百度文库里的其他几篇类似文档，错误很多很多，我也是从那几篇那里修改过来的，不敢保证全改对了。
对了，我真的改了很多，有一大半吧）。
再次重复，请通看全文，很可能我做的东西部是你的题目要求的东西。
2.原理图可用，PCB图没问题，实物做出来了，效果是：红外发射管正前方X米范围内有障碍物能反射红外光的话，蜂鸣器响。
X可由调节电位器改变，在0.1米到2米之间都能实现。
3.最最重要的一点，文档里的原理图上，有一个电阻是我调板子的时候，临时换的，是的，只有一个电阻可能不正确，那个电阻具体阻值忘了多少了，更遗憾的是，具体是哪个电阻我也忘了。
应该是R15/R16/R17中的一个，阻值可以自己试，1K以上300K以下。
（很可能是R16，实物交上去了，忘了是哪个了）。
祝您成功！以下为正文：摘要本设计的红外线感应电子门铃，可在来客距房门一定距离时发出提示信号，以告知主人“有客来访”。
该门铃还可兼作报警器用，能监视特定区域内有无人或其他物体接近，并在有人或这其他物体接近时发出警报。
该红外线感应电子门铃电路由红外线发射电路、红外线接收电路、译码鉴频电路、提示（警报）电路等组成。
当人进入感应的区域内，即可发出报警声同时提示灯亮，适用于家庭、办公室、仓库、实验室等比较重要场合的铃声和报警。
本设计部分概述了红外辐射的知识、反射式红外传感器的结构和工作原理。
利用反射式红外传感器设计了一种主动式红外报警电路,分析了该电路的功能和工作原理。
反射式红外传感器具有很多的优点,在人们生活、安全、警戒等装置中应用较广。
关键词：红外线反射式感应门铃第一章绪论1.1课题来源和意义红外线(Infrared rays)也是一种光线，由于它的波长比红色光还长，超出了人眼可以识别的范围，所以我们看不见它。
红外线由德国科学家霍胥尔于1800年发现，又称为红外热辐射。
通常把波长为0.75～1000μm的光都称为红外线，并可以按照波长继续细分为三部分，即近红外线，波长为0.75～1.50μm之间；中红外线，波长为1.50～6.0μm 之间；远红外线，波长为6.0～l000μm 之间。
红外对射的特点是不影响周边环境、不干扰其它设备，红外线是一种光线，但又不同于普通可见光，它不会被察觉有了它不仅大大提高了劳动生产率，降低了成本，而且减轻了人们的劳动强度，改善了劳动条件。
可以使用一对红外线发射与接收的装置，构成红外线的对射系统，称为主动式红外线应用系统。
当红外线收、发装置之间的隐形光路被阻挡时，接收装置可以立即察觉到，发出警示信号。
利用这种对射系统，可以很方便地构建各种隐蔽的防盗警戒布控，还可以用于各种设备的安全防护或者自动控制方面，过探测特定空间中，一定波长范围内红外光线的位置移动，识别空间范围内是否有移动人体存在，达到安全警戒或者自动控制的目的。
使用红外线做信号载波的优点很多：成本低、传播范围和方向可以控制（不会穿过墙壁，对隔壁家的电视造成影响）、不产生电磁辐射干扰，也不受干扰等等。
因此被广泛地应用在各个技术领域中。
所谓感应式门铃是针对传统的按键门铃而讲的。
传统的门铃都为按键门铃，正常使用寿命为一年（按20次/天）。
而红外线感应式门铃，刚好可以取代人们按传统门铃的按钮的动作。
直接由红外线感应触发门铃响起，节约了每年换按钮的成本，环保，美观。
亦可作为警报作用。
极大推到了人们的智能水平。
随着微电子技术、无线技术和网络技术的飞速发展以及人们生活水平的大幅度提高，更廉价、功能更多、性能更好的无线遥控音乐门铃不断被研究并生产流入市场。
本设计是在指导老师给定课题的基础上经过分析利用红外线传感器探测人体反射回来的红外线信号原理设计出来的红外线感应门铃。
内容广泛，灵活应用。
课题利用NE567、NE741芯片，以及红外线发射管、红外接收管等设计而成的典型电路。
电路设计简单，能够应用到很多领域，有较高的实用价值，可以起到提醒的作用。
1.2 课题研究背景该感应门铃能探测到从红外线发射管发出的红外线，当人进入反射区域内，红外线被人体反射回来，被红外线接收管收到后，经过电路处理，从而发出音频信号，适用于家庭、办公室、仓库、实验室等比较重要场合的提醒门铃和报警功能。
可以说这个设计是一个价格低廉，安全可靠的报警系统。
红外遥控电路功耗低，可靠性高，相互干扰小，已在现代生活中得到广泛的应用，例如红外线加热、红外线医疗器械、红外线通讯、红外线摄像、红外线遥控等，红外线遥控只是红外线众多应用中的一部分，目前在家用电器中广泛应用的彩电遥控器、录像机遥控器，VCD机遥控器、高保真音响遥控器等，都采用了红外线遥控，它使这些家用电器的控制变得十分简单、方便。
1.3 课题研究内容课题通过对红外反射感应系统的设计和分析，用NE567通用音调译码器、红外线发射接收电路、NE741运放、三极管等器件设计电路。
可以监测到一定范围内人体（包括其他物体）的运动，并发出音频信号。
熟悉Altium Designer软件的应用，并且应用Altium Designer完成软件画出原理图至手工制作电路板的过程，制作完成实物并且调试、展示功能。
掌握红外线发光二极管和红外线接收二极管的工作原理，理解芯片NE567和NE741芯片的工作方式。
熟悉做板的方法和焊接的技术。
正确调试出电路的实物功能。
