继电保护及自动装置部分的设计设计

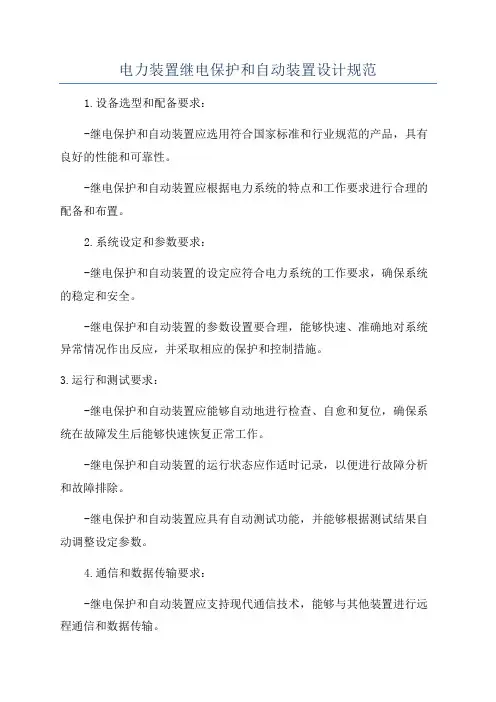

电力装置继电保护和自动装置设计规范
电力装置继电保护和自动装置设计规范
1.设备选型和配备要求：
-继电保护和自动装置应选用符合国家标准和行业规范的产品，具有良好的性能和可靠性。
-继电保护和自动装置应根据电力系统的特点和工作要求进行合理的配备和布置。
2.系统设定和参数要求：
-继电保护和自动装置的设定应符合电力系统的工作要求，确保系统的稳定和安全。
-继电保护和自动装置的参数设置要合理，能够快速、准确地对系统异常情况作出反应，并采取相应的保护和控制措施。
3.运行和测试要求：
-继电保护和自动装置应能够自动地进行检查、自愈和复位，确保系统在故障发生后能够快速恢复正常工作。
-继电保护和自动装置的运行状态应作适时记录，以便进行故障分析和故障排除。
-继电保护和自动装置应具有自动测试功能，并能够根据测试结果自动调整设定参数。
4.通信和数据传输要求：
-继电保护和自动装置应支持现代通信技术，能够与其他装置进行远程通信和数据传输。
-继电保护和自动装置的通信接口应符合国家标准和行业规范，确保
数据的安全和可靠传输。
5.维护和管理要求：
-继电保护和自动装置的维护应按照制造商的要求进行，保证其正常
运行和性能。
-继电保护和自动装置应具有一定的自适应能力和自修复能力，能够
及时自动识别和修复故障。
综上所述，电力装置继电保护和自动装置设计规范主要包括设备选型
和配备要求、系统设定和参数要求、运行和测试要求、通信和数据传输要求、维护和管理要求等方面的要求，旨在确保电力系统的安全、可靠运行。
设计人员和维护人员应严格按照这些规范进行设计和维护工作，以提高电
力系统的可靠性和安全性。
电力装置的继电保护和自动装置设计规范GB 50062-92
电力装置的继电保护和自动装置设计规范中华人民共和国国家标准GB 50062－92条文说明前言根据国家计委计综[1986] 2630号文的要求，由能源部东北电力设计院对《工业与民用电力装置的继电保护和自动装置设计规范》GBJ62-83进行了修订，经建设部建标[1992] 425号文批准发布。
名称改为《电力装置的继电保护和自动装置设计规范》GB 500062-92。
为便于广大设计、施工、科研、学校等有关人员在使用本规范时能正确理解和执行条文规定，规范编订组根据国家计委关于编制规范条文说明的统一要求，按规范的章、节、条顺序编制了条文说明，供有关人员参考。
在使用中如遇有问题，请将意见和有关材料寄交能源部电力规划设计总院和东北电力设计院《电力装置的继电保护和自动装置设计规范》修订组。
本条文说明仅供国内有关部门和单位执行本规范时使用，不得翻印。
1992年7月目录第一章总则第二章一般规定第三章发电机的保护第四章电力变压器的保护第五章 3～63KV中性点非直接接地电力网中线路的保护第六章 110kV中性点直接接地电力网中线路的保护第七章母线的保护第八章电力电容器的保护第九章 3KV及以上电动机的保护第十章自动重合闸第十一章备用电源和备用设备的自动投入装置第十二章自动低频减载装置第十三章同步并列及解列第十四章二次回路第一章总则第1．0．1条说明制定本规范的目的。
本规范作为国家标准，是全国各地区、各部门共同遵守的准则和依据。
制定本规范的目的在于贯彻执行国家的技术经济政策，使继电保护和自动装置的设计，做到安全可靠、技术先进和经济合理。
就其内容来讲是关于设计要求方面的一些原则规定，考虑到实用的需要，一些条款规定的比较具体、比较详细。
第1．0．2条原规范适用于3－35kV电力设备和线路的继电保护和自动装置。
考虑到国民经济和电力建设的发展，许多工业企业及民用电力装置的电压等级已超过35kV，工矿企业自备电站也有很大发展。
因此要求规范提高电压适用的范围，增加发电机和变压器的有关内容。
电力装置的继电保护和自动装置设计规范GB
电力装置的继电保护和自动装置设计规范GBGB（“国家标准”）是中华人民共和国政府颁布的一种行政法规，是保障人们生命、财产和社会利益安全的重要法规。
电力装置的继电保护和自动装置设计规范GB是国家标准的一部分，旨在规定电力装置的继电保护和自动装置的设计规范，以保障人们使用电力装置的安全。
本文将对电力装置的继电保护和自动装置设计规范GB进行详细讲解。
一、背景介绍电力是现代工业的基础，电力装置是电力系统的核心组成部分。
为了保障电力设施、生产、建筑等人们日常生活中需要使用到的领域的正常运行，必须对其进行有效的继电保护和自动装置设计。
因此，国家标准GB代表了中国电力工程的最高要求。
二、主要内容1. 范围本规范适用于交流500kV及以下电网和直流500kV及以下电网的电力装置继电保护和自动装置的设计规范。
2. 设计流程本规范规定了电力装置的继电保护和自动装置的设计流程，主要包括任务书的编制、设计方案的编制、标准件、基础件的选型、系统的联调、运行、监测及维护等环节。
对于设计过程中使用到的软件、设备、材料等进行了限制和要求。
3. 设计技术要求本规范规定了电力装置的继电保护和自动装置的设计技术要求，主要包括：前置处理：采用合适的前置处理电路，来提高系统的性能。
选用保护：根据电力设施的实际需求，合理选择各种保护继电器，选用恰当的保护装置并设置保护的阈值、延时等参数。
装置设计：设计适当的自动装置，并对设备的组合和调试进行检查。
联锁与互锁：选用合适的联锁与互锁，确保设备正常运行。
备用保护和自动切换：为了保障系统的灵活性和容错能力，必须选择合适的备用保护和自动切换装置。
4. 试验和检验本规范规定了电力装置的继电保护和自动装置的试验和检验方法，主要包括交流电气试验、直流电气试验、继电器保护试验、自动控制装置试验、通道检测和防护动作试验等。
通过试验和检验，可以保证系统的可靠性和稳定性。
三、结语电力装置的继电保护和自动装置设计规范GB是国家标准的重要组成部分，其规定的设计流程、技术要求、试验和检验方法等，对电力设施的正常运行至关重要。
GBT50062-2008电力装置的继电保护和 自动装置设计规范
1发电机定子绕组单相接地故障电流允许值应采用制造厂的规定 值。如无制造厂规定值，可按表3.0.4执行。
发电机额定电压(kv) 发电机额定容量(MW) 接地电流允许值(A)
6.3 ≤50 4
10.5 汽轮发电机 50 3
水轮发电机 10～50
13.8 水轮发电机
4对发电机变压器组，当发电机与变压器之间没有断路器时，应利 用发电机反应外部短路的保护作为后备保护，在变压器低压侧不应另设 保护装置；当发电机与变压器之间有断路器时，变压器的后备保护可按 本规范第4.0.5条执行。在厂用分支线上应装设单独的保护装置。
5对自并励发电机，宜采用带电流保持的低电压过流保护。
21MW及以下与其他发电机或与电力系统并列运行的发电机，应在 发电机端装设电流速断保护。当电流速断保护灵敏性不符合要求时，可 装设纵联差动保护；对中性点侧没有引出线的发电机，可装设低电压闭 锁过流保护。
3对1Mw以上的发电机，应装设纵联差动保护。对发电机变压器 组，当发电机与变压器之间有断路器时，发电机与变压器应单独装设纵 联差动保护；当发电机与变压器之间没有断路器时，可装设发电机变压 器组共用的纵联差动保护。
2对50MW的发电机，当定子绕组为星形接线，中性点只有三个引 出端子时，也可装设匝间短路保护。
匝间短路保护应瞬时动作于停机。
3.0.6对发电机外部相间短路故障和作为发电机主保护的后备，其装 设的保护应符合下列规定：
1对1MW及以下且与其他发电机或与电力系统并列运行的发电机， 应装设过电流保护。保护装置宜配置在发电机的中性点侧，动作电流应 按躲过最大负荷电流整定；对中性点没有引出线的发电机，保护装置应 配置在发电机端。
15.4抗干扰措施……………………………………………(38) 附录A同步电机和变压器在自同步和非同步合闸时 允许的冲击电流倍数………………………………(40) 附录B继电保护的最小灵敏系数…………………………(41) 本规范用词说明……………………………………………(43) 附：条文说明………………………………………………(45)
电力装置的继电保护和自动装置设计规范
内容摘要
《电力装置的继电保护和自动装置设计规范》是一本非常实用的专业书籍，适用于电力行业的相 关人员，包括工程师、技术人员、研究人员等。通过阅读本书，读者可以深入了解电力装置继电 保护和自动装置的设计原理和方法，提高电力行业的相关技能和能力。
精彩摘录
精彩摘录
在电力系统中，继电保护和自动装置是一种非常重要的设备，它可以在电力 系统发生故障时，快速、准确地切除故障部分，保证电力系统的稳定性和可靠性。 而《电力装置的继电保护和自动装置设计规范》这本书，则是继电保护和自动装 置设计的重要指南和规范。
电力装置的继电保护和自动装 置设计规范
读书笔记
01 思维导图
03 精彩摘录 05 目录分析
目录
02 内容摘要 04 阅读感受 06 作者简介
思维导图
本书关键字分析思维导图
电力
相关
设计规 范
电力
装置
装置
自动装置
保护 设计
案例
实际应用
提供
自动装置
包括
通过
方法
读者
行业
保护装置
内容摘要
内容摘要
《电力装置的继电保护和自动装置设计规范》是一本关于电力装置继电保护和自动装置设计的专 业书籍，旨在提供有关电力装置继电保护和自动装置设计的基本理论和实践知识。本书主要涵盖 了电力装置继电保护和自动装置的基本概念、设计原则和方法，以及实际应用案例分析。 本书首先介绍了电力装置继电保护和自动装置的基本概念和作用，包括保护装置、自动重合闸装 置、备用电源自动投入装置等。接着，本书详细阐述了电力装置继电保护和自动装置的设计原则 和方法，包括保护装置的整定计算、灵敏度校验、配合关系等。本书还介绍了电力装置继电保护 和自动装置的实际应用案例，包括输电线路保护、配电线路保护、发电机保护、变压器保护等。 本书的亮点在于理论与实践相结合，既提供了基本理论分析，又提供了实际应用案例。通过本书 的学习，读者可以全面了解电力装置继电保护和自动装置的设计原理和方法，掌握电力装置继电 保护和自动装置的基本知识和技能，为从事电力行业的相关工作提供有价值的参考。
继电保护和自动装置设计要求
继电保护和自动装置设计要求(一)一般规定4.1.1 本节适用于35千伏及以下电力设备和10千伏线路的继电保护和自动装置。
1千伏以下电力设备和线路的保护应按本规程第七章《低压配电和线路敷设》和第八章《通用设备电力装置》的有关规定执行。
4.1.2 继电保护和自动装置应尽快地切除短路故障和恢复供电，以保证电力系统安全运行，限制故障设备和线路的损坏以及减少停电损失。
4.1.3 动作于跳闸的继电保护应有选择性，本节另有规定者除外。
带阶段性和反时限特性的保护，前后两级之间的灵敏性和动作时限均应相互配合。
根据电力系统运行要求，须缩短切除故障时限时，保护装置可无选择地动作，但应尽量用自动重合闸或备用电源自动投入装置来补救。
4.1.4 保护装置和自动装置应力求简单可靠，使用的元件和触点尽量少，接线简单，维护方便。
4.1.5 电力设备和线路应有主保护和后备保护。
各保护装置除作为本身的主保护外，如按动作原理可能时，还宜作相邻设备和线路的后备保护。
4.1.6 保护装置的灵敏系数，应根据不利的运行方式和故障类型进行计算，但可不考虑可能性很小的情况。
必要时，还应计及短路电流衰减的影响。
各类保护装置的灵敏系数应符合下列要求：一、电流电压保护的灵敏系数一般不低于1.5，如满足此要求将使保护复杂化时，灵敏系数可为1.25。
二、中性点非直接接地电力网中的单相接地保护，采用零序电流保护时的灵敏系数，对于电缆线路一般不低于1.25，对于架空线路一般不低于1.5。
三、变压器和电动机的差动保护，以及送电线路的带辅助导线的纵联保护，灵敏系数一般不低于2。
四、变压器和电动机的电流速断保护，当保护装置安装处短路时，灵敏系数一般不低于2。
五、后备保护的灵敏系数一般不低于1.2。
如满足此要求将使保护过分复杂或在技术上难以实现时，可仅按常见的运行方式和故障类型校验灵敏系数，或在相邻长线路、变压器后短路时允许缩短后备作用范围。
4.1.7 保护装置用电流互感器的误差不应大于10%。
风电场继电保护配置及安全自动装置设计
风电场继电保护配置及安全自动装置设计摘要：根据工程实例阐述了风电场继电保护配置及安全自动装置配置，列举了部分继电保护配置整定计算，灵敏度计算，确保风电场短路故障时继电保护装置可靠动作。
关键词：风电场，继电保护，重合闸，故障录波，灵敏度1、引言继电保护是保证电力系统安全稳定运行的重要组成部分，随着我国的建设风电场项目规模越来越大，风电场对系统稳定的影响越明显，故风电场风电机组的保护及升压站继电保护配置整定尤为重要，应该考虑风电短路电流的影响。
下面通过工程实例说明风电场升压站内主要继电保护配置及整定、安全自动装置的配置方式。
工程实例：此风电场为新建工程，建设规模先建设一台50MV A，容量：50/50/15MV A，终期两台主变。
风电场110kV接线均为单母线接线，本期风电场主变变低35kV为单母线接线，本站主变压器110kV中性点采用隔离开关直接接地方式。
变压器中性点接地方式可以选择不接地或直接接地，以满足系统不同的运行方式。
35kV系统采用经小电阻接地方式。
380/220V站用电系统采用中性点直接接地方式。
2、风电场继电保护配置继电保护配置图如下：（1）母线差动保护配置：高压侧母线差动保护、低压侧母线差动保护母线故障时电气设备最严重的故障之一，他将使连接在故障母线上的所有元件停电。
根据系统稳定的要求及反措的要求，快速切除母线上故障。
本设计110kV,35kV母线各配置一套采用了比率制动母线差动保护装置。
工作原理([1])为：利用母线内外故障时各回路电流与差电流之间明显的变化规律、用各回路电流绝对值中最大值减去与差电流的绝对值成比例的量作为制动量，以与差电流绝对值成比例的量作为动作量。
在内部故障时，差电流的绝对值将大于各回路电流绝对值中的最大值，故制动量为0，具有很高的动作灵敏度，而在外部故障时，差电流绝对值远小于各回路电流绝对值中最大值，故有很大的制动量。
（2）110KV线路保护配置：光纤差动保护适用于电力系统中短线路的主保护。
电力装置(二次回路)继电保护和自动装置设计规范
电力装置（二次回路）继电保护和自动装置设计规范1本章适用于继电保护、自动装置、控制、信号的二次回路。
2二次回路的工作电压不应超过500V。
3互感器二次回路连接的负荷，不应超过继电保护和自动装置工作准确等级所规定的负荷范围。
4发电厂和变电所，以及其它重要的或有专门规定的二次回路应采用铜芯控制电缆和绝缘导线。
在绝缘可能受到油侵蚀的地方,应采用耐油的绝缘导线或电缆。
5按机械强度要求，铜芯控制电缆或绝缘导线的芯线最小截面为：强电控制回路，不应小于1.5；弱电回路，不应小于0.5。
电缆芯线截面的选择尚应符合下列要求：a.电流回路：应使电流互感器的工作准确等级，符合本规范第2.0.8条的规定。
短路电流倍数无可靠数据时,可按断路器的断流容量确定最大短路电流，电缆芯线截面不应小于2.5。
b.电压回路：当全部保护装置和安全自动装置动作时（考虑到发展，电压互感器的负荷最大时），电压互感器至保护和自动装置屏的电缆压降不应超过额定电压的3%。
电缆芯线截面不应小于1.5。
c.操作回路：在最大负荷下，操作母线至设备的电压降，不应超过额定电压的10%o 6在安装各种设备、断路器和隔离开关的连锁接点、端子排和接地线时，应能在不断开3KV及以上一次线的情况下，保证在二次回路端子排上安全地工作。
7电压互感器的一次侧隔离开关断开后，其二次回路应有防止电压反馈的措施。
8电流互感器的二次回路应在一点接地,一般在配电装置附近经端子排接地。
但对于有几组电流互感器连接在一起的保护装置，应在保护屏上经端子排接地。
9电压互感器二次侧中性点或线圈引出端之一应接地。
对UoKV直接接地系统的电压互感器，应设置公共接地点。
接地点宜设在控制室内，并应牢固焊接在小母线上。
向交流操作的保护装置和自动装置操作回路供电的电压互感器，应通过击穿保险器接地。
采用B 相直接接地的星形接线的电压互感器，其中性点也应通过击穿保险器接地。
10在电压互感器二次回路中，除开口三角绕组和另有专门规定者外，应装设熔断器或自动开关。
电力装置的继电保护和自动装置设计规范
电力装置的继电保护和自动装置设计规范文件编号：第一章总则第1．0．1条说明制定本规范的目的。
本规范作为国家标准，是全国各地区、各部门共同遵守的准则和依据。
制定本规范的目的在于贯彻执行国家的技术经济政策，使继电保护和自动装置的设计，做到安全可靠、技术先进和经济合理。
就其内容来讲是关于设计要求方面的一些原则规定，考虑到实用的需要，一些条款规定的比较具体、比较详细。
第1．0．2条原规范适用于3－35kV电力设备和线路的继电保护和自动装置。
考虑到国民经济和电力建设的发展，许多工业企业及民用电力装置的电压等级已超过35kV，工矿企业自备电站也有很大发展。
因此要求规范提高电压适用的范围，增加发电机和变压器的有关内容。
这次规范修订包括3－110kV电力线路和设备，单机容量为25MW及以下的发电机，63MVA 及以下电力变压器的继电保护和自动装置。
第1．0．3条本条说明工程设计不得选用未经过按国家规定鉴定合格的继电保护和自动装置产品。
这应当看作是保证继电保护和安全自动装置工程设计质量的重要环节，所以作此明确规定。
第1．0．4条这一条的规定是必要的。
继电保护和自动装置设计也涉及到其它专业的标准，如各种继电器的国家标准，因此也应当符合这些国家标准。
第二章一般规定第2．0．1条本条规定了电力网中的电力设备和线路装设继电保护和安全自动装置的必要性和主要作用。
作用是应能尽快地动作切除短路故障；故障切除后靠自动装置来尽快地恢复供电，以保证电力网安全运行；限制故障设备损坏程度和减少停电范围。
第2．0 4条本条规定校验保护装置的灵敏系数，应根据不利正常运行方式和不利故障类型进行计算。
不利正常运行方式，系指正常情况下的不利运行方式和正常检修方式。
正常不利运行方式，通常指在非故障和检修方式下，电厂中因机组开启与停运等，引起继电保护装置灵敏系数降低的不利运行方式。
例如：夏季丰水期水电大发，水电厂尽量多开机，而火电厂相应地减少开机。
这种方式下，安装在火电厂侧的保护装置的灵敏系数可能降低。
GBT电力装置的继电保护和自动装置设计规范
GBT电力装置的继电保护和自动装置设计规范GBT电力装置的继电保护和自动装置设计规范详细规定了电力装置中继电保护和自动装置的设计要求，包括装置的类型、功能、性能指标、安装要求以及试验、操作和维护等方面的规定。
下面将详细介绍GBT电力装置的继电保护和自动装置设计规范的主要内容。
1.装置的类型和功能GBT电力装置的继电保护和自动装置可以分为主保护、备用保护、辅助保护和自动装置四种类型。
主保护装置用于对电力装置进行保护，备用保护装置在主保护装置发生故障时起到备份保护作用，辅助保护装置用于辅助主保护和备用保护装置的工作，自动装置用于实现自动控制和保护功能。
2.性能指标(1)动作时间：对于主保护装置，必须在规定的时间内动作达到保护目的；对于备用保护、辅助保护和自动装置，应根据需求确定合适的动作时间。
(2)灵敏度：装置对故障的灵敏度应满足保护要求，确保故障时能够及时动作。
(3)可靠性：装置的可靠性要求高，能够满足连续、稳定的运行要求。
(4)兼容性：装置应能与其他装置和设备实现互联互通，确保系统的正常工作。
(5)抗干扰能力：装置应具备一定的抗干扰能力，能够抵抗外界干扰的影响。
(6)自动记录和报警功能：装置应具备自动记录和报警功能，能够记录和报警系统内发生的故障和异常情况。
3.安装要求(1)安装位置和布置：装置应根据电力装置的结构和特点进行合理的安装位置和布置，以确保装置的正常工作。
(2)电源和信号线的布置：电源和信号线的敷设应符合相关的规定，确保信号的准确传输和供电的稳定。
(3)地线接地：装置的地线接地要符合相关的要求，保证装置的安全使用。
(4)密封和保护：装置应有良好的密封和保护装置，以防止尘埃、湿气和其他污染物的进入。
4.试验、操作和维护(1)装置的功能试验：对装置的各项功能进行试验，确保其工作正常。
(2)装置的操作和控制：操作和控制装置应符合相关的规定，确保正常运行。
(3)装置的维护和检修：对装置定期进行维护和检修，确保其长期稳定运行。
GBT50062-2008电力装置的继电保护和自动装置设计的要求规范
GBT50062-2008电力装置的继电保护和自动装置设计规范中华人民共和国国家标准GB／T50062—2008电力装置的继电保护和自动装置设计规范Code for design of relaying protection andautomatic device of electric power installations2008—12—15发布2009—06—01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国住房和城乡建设部公告第196号关于发布国家标准《电力装置的继电保护和自动装置设计规范》的公告现批准《电力装置的继电保护和自动装置设计规范》为国家标准，编号为GB／T50062--2008，自2009年6月1日起实施。
原《电力装置的继电保护和自动装置设计规范》GB5006292同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二oo八年十二月十五日前言本规范是根据建设部“关于印发《二oo四年工程建设国家标准制订、修订计划》的通知”(建标(2004367号)的要求，由中国电力工程顾问集团东北电力设计院对原国家标准《电力装置的继电保护和自动装置设计规范}GB50062--92进行修订的基础上编制而成的。
本规范共分15章和2个附录，主要内容包括：总则、一般规定、发电机保护、电力变压器保护、3~66kV电力线路保护、110kV电力线路保护、母线保护、电力电容器和电抗器保护、3kV及以上电动机保护、自动重合闸、备用电源和备用设备的自动投入装置、自动低频低压减负荷装置、同步并列、自动调节励磁及自动灭磁、二次回路及相关设备。
本次修订的主要内容有：1.扩大了规范的适用范围：由单机容量25MW及以下改为50MW及以下。
2.增加了经电阻接地的变压器和接地变压器保护。
3.增加了并联电抗器保护。
4.自动低频减载装置改为自动低频低压减负荷装置。
GB50062-92 电力装置的继电保护和自动装置设计规范
电力装置的继电保护和自动装置设计规范GB50062-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1992年12月1日第一章总则 (1)第二章一般规定 (2)第三章发电机的保护 (3)第四章电力变压器的保护 (5)第五章3～63KV中性点非直接接地电力网中线路的保护 (7)第六章 110KV中性点直接接地电力网中线路的保护 (8)第七章母线的保护 (9)第八章电力电容器的保护 (9)第九章 3KV及以上电动机的保护 (10)第十章自动重合闸 (11)第十一章备用电源和备用设备的自动投入装置 (12)第十二章自动低频减载装置 (12)第十三章同步并列及解列 (12)第十四章二次回路 (13)附录一名词解释 (14)附录二同步电机和变压器在自同步和非同步合闸时允许的冲击电流倍数 (15)附录三本规范用词说明 (15)第一章总则第1.0.1条为了在电力装置的继电保护和自动装置的设计中，贯彻执行国家的技术经济政策，做到安全可靠、技术先进和经济合理，制定本规范。
第1.0.2条本规范适用于各行业3～110kV电力线路和设备,单机容量为25MW及以下发电机，63MV A及以下电力变压器等电力装置的继电保护和自动装置的设计。
第1.0.3条继电保护和自动装置的设计应选用按国家规定鉴定合格的产品。
第1.0.4条电力装置的继电保护和自动装置设计，除应执行本规范外，尚应符合国家现行的有关标准和规范的规定。
第二章一般规定第2.0.1条电力网中的电力设备和线路，应装设反应短路故障和异常运行的继电保护和自动装置。
继电保护和自动装置应能尽快地切除短路故障和恢复供电。
第2.0.2条电力设备和线路应有主保护、后备保护和异常运行保护，必要时可增设辅助保护。
第2.0.3条继电保护和自动装置应满足可靠性、选择性、灵敏性和速动性的要求，并应符合下列规定：一、继电保护和自动装置应简单可靠，使用的元件和接点应尽量少，接线回路简单，运行维护方便，在能够满足要求的前提下宜采用最简单的保护。
4、GB50062-92_电力装置的继电保护和自动装置设计规范
额定电压的 115%。并应采取稳压、限幅和滤波的措施。电压允许波动应控制在额定电压的 5%范围内；波纹系数不应大于 5%。
二、当采用复式整流时，应保证在各种运行方式下，在不同故障点和不同相别短路时，保 护装置均能可靠动作。
按被保护区末端金属性短路计算
线路两侧均未断开前，其中一侧按 保护线路中间金属性短路计算
最小灵 敏系数
2 2
2 2 1.5 1.3 1.5 1.5 1.5 1.5 4
4
2
电力装置的继电保护和自动装置设计规范 GB50062-92
后备 电流保护和电压保护
保护
电流、电压元件
线路一侧断开后，另一侧保护按对 2.5
三、对采用电容储能电源的变电所和水电厂，电力设备和线路应具有可靠的远后备保护； 在失去交流电源情况下，当有几套保护同时动作时，或在其它情况下消耗直流能量最大时， 应保证保护与断路器可靠动作；同一场所的电源储能电容的组数应与保护的级数相适应。
第2.0.11条 当采用交流操作的保护装置时,短路保护可由被保护元件的电流互感器取得操作 电源。变压器的瓦斯保护和中性点非直接接地电力网的接地保护，可由电压互感器或变电所 所用变压器取得操作电源，亦可增加电容储能电源作为跳闸的后备电源。
1
电力装置的继电保护和自动装置设计规范 GB50062-92
第二章 一般规定
第2.0.1条 电力网中的电力设备和线路，应装设反应短路故障和异常运行的继电保护和自 动装置。继电保护和自动装置应能尽快地切除短路故障和恢复供电。
第2.0.2条 电力设备和线路应有主保护、后备保护和异常运行保护，必要时可增设辅助保 护。
110kV变电站继电保护及自动化系统设计
110kV变电站继电保护及自动化系统设计随着电力系统的发展，变电站的安全稳定运行变得越来越重要。
而继电保护及自动化系统的设计则是变电站运行的核心之一。
本文将针对110kV变电站继电保护及自动化系统的设计进行详细的介绍。
110kV变电站继电保护系统的设计首先要遵循以下几个原则：1. 可靠性：继电保护系统必须具备高可靠性，能够快速、准确地判断各种故障状态，并能够及时采取措施进行保护。
2. 灵活性：继电保护系统要能够适应不同的运行模式和故障形态，具备一定的灵活性和自适应能力。
3. 先进性：随着科技的发展，继电保护系统也要采用最新的技术，提高系统的先进性和智能化水平。
4. 安全性：继电保护系统必须具备良好的安全性能，确保变电站和周边设备的安全运行。
110kV变电站继电保护系统主要由保护装置、CT（电流互感器）、PT（电压互感器）、继电保护监控装置、信号线、通信设备等组成。
1. 保护装置：包括各种保护继电器、保护开关等，用于监测和保护电力设备。
2. 互感器：CT和PT用于将高压电流和电压信号转换为低压信号，供继电保护装置进行测量和保护动作。
3. 继电保护监控装置：用于对继电保护装置进行监控、设置、协调和故障录波等功能。
4. 信号线：用于传输各种保护信号和操作信号。
5. 通信设备：用于与上级电网监控中心及其他变电站进行通信。
以上各部分设备协调配合，构成了110kV变电站继电保护系统的整体框架。
110kV变电站自动化系统主要包括远动控制、自动调节、远动保护、自动化报警、数据采集等功能。
1. 远动控制：远动控制系统通过信号传输设备，与远方设备进行通信连接，实现对设备的远程控制，包括开关控制、调节控制等。
2. 自动调节：自动调节系统通过对电压、频率等参数的监测，可以实现对发电机、变压器等设备的自动调节，保证设备运行在最佳状态。
3. 远动保护：远动保护系统可以实现对设备的远程监测和保护，对设备发生故障时能够自动切除故障设备，保障系统的安全稳定运行。
GBT电力装置的继电保护和自动装置设计规范
GBT50062-2008电力装置的继电保护和自动装置设计规范中华人民共和国国家标准GB／T50062—2008电力装置的继电保护和自动装置设计规范Code for design of relaying protection andautomatic device of electric power installations 2008—12—15发布2009—06—01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国住房和城乡建设部公告第196号关于发布国家标准《电力装置的继电保护和自动装置设计规范》的公告现批准《电力装置的继电保护和自动装置设计规范》为国家标准，编号为GB／T50062--2008，自2009年6月1日起实施。
原《电力装置的继电保护和自动装置设计规范》GB5006292同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二oo八年十二月十五日前言本规范是根据建设部“关于印发《二oo四年工程建设国家标准制订、修订计划》的通知”(建标(2004367号)的要求，由中国电力工程顾问集团东北电力设计院对原国家标准《电力装置的继电保护和自动装置设计规范}GB50062--92进行修订的基础上编制而成的。
本规范共分15章和2个附录，主要内容包括：总则、一般规定、发电机保护、电力变压器保护、3~66kV电力线路保护、110kV电力线路保护、母线保护、电力电容器和电抗器保护、3kV及以上电动机保护、自动重合闸、备用电源和备用设备的自动投入装置、自动低频低压减负荷装置、同步并列、自动调节励磁及自动灭磁、二次回路及相关设备。
本次修订的主要内容有：1.扩大了规范的适用范围：由单机容量25MW及以下改为50MW及以下。
2.增加了经电阻接地的变压器和接地变压器保护。
3.增加了并联电抗器保护。
4.自动低频减载装置改为自动低频低压减负荷装置。
GBT500622008电力装置的继电保护和自动装置设计规范标准
GBT50062-2008电力装置的继电保护和自动装置设计规范中华人民共和国国家标准GB／T50062—2008电力装置的继电保护和自动装置设计规范Code for design of relaying protection andautomatic device of electric power installations2008—12—15发布2009—06—01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国住房和城乡建设部公告第196号关于发布国家标准《电力装置的继电保护和自动装置设计规范》的公告现批准《电力装置的继电保护和自动装置设计规范》为国家标准，编号为GB／T50062--2008，自2009年6月1日起实施。
原《电力装置的继电保护和自动装置设计规范》GB5006292同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二oo八年十二月十五日前言本规范是根据建设部“关于印发《二oo四年工程建设国家标准制订、修订计划》的通知”(建标(2004367号)的要求，由中国电力工程顾问集团东北电力设计院对原国家标准《电力装置的继电保护和自动装置设计规范}GB50062--92进行修订的基础上编制而成的。
本规范共分15章和2个附录，主要内容包括：总则、一般规定、发电机保护、电力变压器保护、3~66kV电力线路保护、110kV电力线路保护、母线保护、电力电容器和电抗器保护、3kV及以上电动机保护、自动重合闸、备用电源和备用设备的自动投入装置、自动低频低压减负荷装置、同步并列、自动调节励磁及自动灭磁、二次回路及相关设备。
本次修订的主要内容有：1.扩大了规范的适用范围：由单机容量25MW及以下改为50MW及以下。
2.增加了经电阻接地的变压器和接地变压器保护。
3.增加了并联电抗器保护。
4.自动低频减载装置改为自动低频低压减负荷装置。
GBT电力装置的继电保护和自动装置设计规范
GBT电力装置的继电保护和自动装置设计规范1.设备选择：继电保护装置应选择性能好、可靠性高的设备，并符合相关国际和国家标准的要求，确保其正常运行和可靠性。
2.测试和校验：继电保护装置应在投入运行之前进行全面的测试和校验，确保其功能和性能符合设计要求。
3.参数设置：继电保护装置的参数设置应按照系统的特点和要求进行合理的选择，包括插入电流和敏感度等参数。
4.可靠性和安全性：继电保护装置应具有较高的可靠性和安全性，能够快速准确地对故障进行检测和保护动作，并能抵御外界的干扰和破坏。
5.故障报警和记录：继电保护装置应具备故障报警和记录的功能，能够及时通知操作人员发生了什么故障，并记录下故障的具体信息，以便于后期分析和故障排除。
6.调试和维护：继电保护装置应具备方便的调试和维护的功能，能够快速定位故障并进行修复和替换。
7.通信和监控：继电保护装置应具备通信和监控的功能，能够与其他装置进行数据交互和远程监控，并能发出告警信号。
1.自动化程度：自动装置应根据电力系统的具体要求和特点进行合理的自动化程度的选择，包括远距离的自动化和智能化。
2.设计思路：自动装置的设计应根据电力系统的实际需求和目标，确定合理的设计思路和控制策略，并确保其有效性和可靠性。
3.控制逻辑和算法：自动装置的控制逻辑和算法应符合电力系统的运行规律和特点，能够准确地进行控制和调度。
4.可视化界面：自动装置应具备友好的可视化界面，方便操作人员进行监控和操作，并提供必要的显示和报警功能。
5.数据处理和分析：自动装置应具备数据处理和分析的能力，包括对电力系统的运行数据进行实时采集和处理，以及对历史数据进行分析和统计。
6.故障自动恢复：自动装置应能够对电力系统的故障进行自动判断和恢复，快速准确地进行控制和修复，确保电力系统的安全和可靠运行。
7.预防和预警功能：自动装置应具备相应的预防和预警功能，能够及时发现潜在的故障和问题，并通过主动通知操作人员采取相应措施。
GB50062-2008继电保护设计规范简介
11
二、一般规定
（二）电力设备和线路应有主保护、后备保护和异常运行保护，必 要时可增设辅助保护。 主保护
主保护是满足系统稳定和设备 主保护是满足系统稳定和设备 主保护是满足系统稳定和设备 安全要求，能以最快速度有选择地 安全要求，能以最快速度有选择地 安全要求，能以最快速度有选择地 切除被保护线路和设备的保护。 切除被保护线路和设备的保护。 切除被保护线路和设备的保护。
2 、绕组的匝间短路。
3 、外部相间短路引起的过电 流。
16
三、电力变压器保护
4 中性点直接接地或经小电阻接地的电力网中外部接地短路 引起的过电流及中性点过电压。 5 过负荷。
6 油面降低。
7 变压器油温过高、绕组温度过高、油箱压力过高、产生瓦 斯或冷却系统故障。
17
三、电力变压器保护
（二）速断保护：
系统联络变压器 和过电流保护不
t
U
U
KVU
I
KTቤተ መጻሕፍቲ ባይዱ
符合灵敏性要求
的降压变压器。
Z
1QF
a
b
c
23
三、电力变压器保护
当变压器中性点经消弧线
圈接地时，应在中性点设 置零序过电流或过电压保 护，并应动作于信号。
（六）、低压侧零序电流保护（二次接地）
24
三、电力变压器保护
配电变压器二次接地保护 容量在0.4MVA及以上、一次电 压为10kV及以下、绕组为三角一星
运行的变压器，应装设过负荷保护。对多绕组变压器，保护装置应能反应变压 器各侧的过负荷。过负荷保护应带时限动作于信号。
在无经常值班人员的变电站，过负荷保护可动作于跳闸或断开部分负荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护及自动装置部分的设计设计前言为了进一步提高工程建设集约化、精细化管理水平，根据《35-110KV 变电所设计规范》（GB50059-1992）、《江苏省35kV-220kV变电所设计技术导则（试行）》做好待设计变电所的设计工作。
设计要求有利于运行维护和备品备件管理，有利于新技术推广应用，有利于提高工程建设集约化管理水平，能进一步提高供电可靠性。
设计原则：安全可靠、自主创新、技术先进、注重环保、节约资源、降低造价，努力做到统一性与可靠性、适应性、先进性、经济性和灵活性的协调统一。
一、对待设计变电所在电力系统中的地位、作用及电力用户的分析待设计变电所在城市近郊，变电所110kV有2回线路分别与系统和发电厂相连；在低压侧10kV有10条线路向用户供电，该变电所的建成能保障该地区新增负荷的电力供应。
另外变电所的所址范围内场地开阔，地势平坦，交通方便。
二、设计目的及主要任务本次设计的主要目的是结合一实际变电所的一次参数作系统继电保护及自动装置部分的设计，主要任务有：1）主变台数、容量及型式的选择；2）电气主接线方案的确定；3）短路阻抗及短路电流的计算；4）选择系统保护用的电流、电压互感器型号；5）保护的配置及原理；6）保护的整定计算。
本次第一章主要介绍一次设备选型及短路电流及短路阻抗计算。
第二、第三章中介绍了保护配置及整定计算。
第四章介绍了变电站二次回路设计。
毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日指导教师评阅书评阅教师评阅书教研室（或答辩小组）及教学系意见第一章一次设备选型及短路计算第一节主变压器的选择一、主变压器型式的选择1.本变电所最高电压等级为110kV，地处市郊，交通方便，对变压器无运输条件的限制，故选择三相变压器。
2.本变电所有110kV、10kV两个电压等级，故选择双圈变压器。
3.根据《江苏省35kV-220kV变电所设计技术导则（试行）》3.1.1的要求，并且目前用户对电力系统的电压要求越来越高，为了确保今后向用户提供合格的电能，保证电压的质量，所以选用有载调压的变压器。
二、主变压器台数的选择根据《江苏省35kV-220kV变电所设计技术导则（试行）》的要求，为了确保重要负荷的供电，确保当一台主变故障或检修时，单台主变能够满足重要负荷的容量要求，并留有一定的裕度供将来负荷发展的需要，所以选择两台变压器。
三、主变压器容量的选择实际情况分析：变电所A的10KV出线总数为10条，平均长度为5km，本变电所的负荷总容量为5+S（MVA）＝20MVA(S=15MVA)。
根据张家港地区容载比要求（容载比为3），则单台主变容量为S＝（20×3）/2＝30MVA。
由此可知，单台变压器容量为30MVA,且考虑到本地区发展前景，为将来负荷发展留以一定裕度，且根据《江苏省35kV-220kV变电所设计技术导则（试行）》3.1.6 的要求，选单台变压器容量为31.5MVA，变比为110±8×1.25%/10.5kV，型号为SFZ7-31500/110(沈变)的双圈有载调压变压器.第二节变电所主接线的设计一、变电所原始资料的分析（1）本变电所电压等级为110KV变电所，110KV侧有两回进线。
且本变电所10KV直接向附近的地区负荷供电，故属于终端变电所。
（2）本变电所10KV出线总数为10条，在设计主接线方案时应考虑到保证重要负荷的连续供电的需要。
（3）本变电所地处市郊，环境污染程度一般，海拔高度较低（不超过1000米），不处于地震带，气象情况良好，属于温带气候特点，所址地势平坦，交通方便，在设计主接线时应予以考虑。
二、主接线方案的确定（1）、110KV侧单母线及单母线分段接线方式，虽然占地面积小，投资低，但因为其供电可靠性太低，不适合110kV系统的要求，故不采用；二分之三断路器接线继电保护及二次回路复杂，主要适用于大型、超高压配电装置，本变电所110kV变电容量不大，因而也不采用二分之三断路器接线；双母线接线方案及双母线带旁路接线方案虽然供电可靠性高，但占地面积大，投资多，也不适用于本变电所。
根据《江苏省35kV-220kV变电所设计技术导则（试行）》第2.1条“ 2.3.1 110kV侧线路为2回时，宜采用内桥形、线路变压器组接线；110kV侧有转供负荷时，宜采用扩大桥接线；3台主变压器时，宜采用线路变压器组接线或双内桥接线、双外桥接线。
”故本变电所110KV侧采用内桥形式，并在布置配电装置时考虑到预留设备位置，以便将来负荷发展时将其发展为单母线分段或双母线接线方式。
（2）、10KV侧双母线带旁路接线方案占地面积大，接线复杂，对于10kV的室内配电装置，一般不考虑双母线带采用旁路母线接线方案；双母线接线方案能够满足供电可靠性的要求，但投资高，占地面积大，操作复杂，容易导致误操作，不适合室内配电装置使用，所以也不采用双母线接线方案；单母线接线方式，虽然占地面积小，投资低，但因为其供电可靠性太低，不能确保在母线故障或检修的情况下，重要负荷的不间断供电，因而不适合本变电所的10kV系统设计要求，故不采用单母线接线方式。
根据《江苏省35kV-220kV变电所设计技术导则（试行）》第2.3.4“10kV侧宜采用单母线分段接线；在无法构成配电线手拉手供电或不能满足供电可靠性时，宜采用单母线分段带旁路接线。
