PCB设计步骤

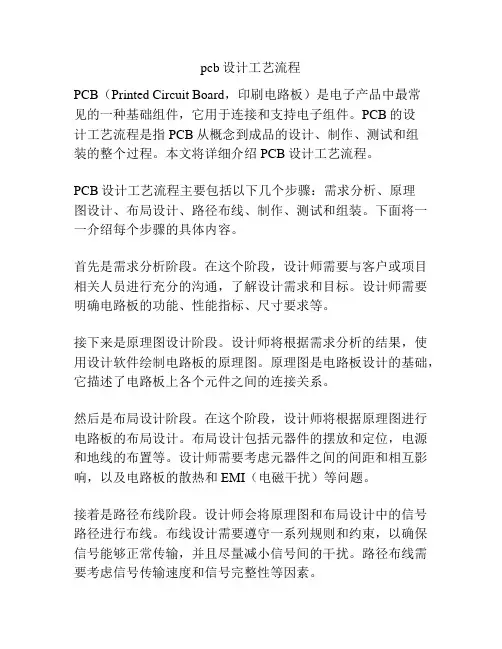

pcb设计工艺流程
pcb设计工艺流程PCB（Printed Circuit Board，印刷电路板）是电子产品中最常见的一种基础组件，它用于连接和支持电子组件。
PCB的设计工艺流程是指PCB从概念到成品的设计、制作、测试和组装的整个过程。
本文将详细介绍PCB设计工艺流程。
PCB设计工艺流程主要包括以下几个步骤：需求分析、原理图设计、布局设计、路径布线、制作、测试和组装。
下面将一一介绍每个步骤的具体内容。
首先是需求分析阶段。
在这个阶段，设计师需要与客户或项目相关人员进行充分的沟通，了解设计需求和目标。
设计师需要明确电路板的功能、性能指标、尺寸要求等。
接下来是原理图设计阶段。
设计师将根据需求分析的结果，使用设计软件绘制电路板的原理图。
原理图是电路板设计的基础，它描述了电路板上各个元件之间的连接关系。
然后是布局设计阶段。
在这个阶段，设计师将根据原理图进行电路板的布局设计。
布局设计包括元器件的摆放和定位，电源和地线的布置等。
设计师需要考虑元器件之间的间距和相互影响，以及电路板的散热和EMI（电磁干扰）等问题。
接着是路径布线阶段。
设计师会将原理图和布局设计中的信号路径进行布线。
布线设计需要遵守一系列规则和约束，以确保信号能够正常传输，并且尽量减小信号间的干扰。
路径布线需要考虑信号传输速度和信号完整性等因素。
然后是制作阶段。
在这个阶段，设计师将完成的电路板设计文件发送给PCB制造厂商进行生产。
制造厂商将根据设计文件制作PCB板，包括蚀刻印刷电路、镀金、钻孔等工艺。
接下来是测试阶段。
在这个阶段，制造完成的PCB板将被测试和验证，以确保电路板的正常工作。
测试阶段包括连通性测试、信号完整性测试、功耗测试等。
最后是组装阶段。
在这个阶段，元器件将被焊接到PCB板上。
这可以通过手工焊接或自动化焊接机器完成。
组装阶段还包括检查焊接质量、插件检查等。
总结起来，PCB设计工艺流程包括需求分析、原理图设计、布局设计、路径布线、制作、测试和组装。
pcb设计流程及注意事项
pcb设计流程及注意事项PCB（Printed Circuit Board）设计是电子产品设计中的一项重要工作，一般涉及到信号传输、功率分配、电路布局等方面。
设计合理的PCB可以大大提高电路运行的效率和稳定性，同时也有助于降低产品的成本和尺寸。
在进行PCB设计时需要严格按照一定的流程进行，下面就介绍一下PCB设计流程及注意事项：1. 确定电路原理图在进行PCB设计之前，必须确定电路的原理图。
其中包括器件的类型、布局和连线等相关信息，这对后续的PCB设计和制造过程起到了决定性的作用。
2. 准备PCB设计根据电路原理图，进行PCB的设计预备工作，这一阶段需要进行设计需求分析，在设计前应该充分了解原理电路设计的环境要求和需求。
3. PCB设计PCB设计阶段是整个PCB设计过程的关键，这一阶段设计师需要进行电路布局、调整元器件之间的间距和高度等相关工作，并在此过程中考虑安全性、可靠性和成本等因素，确保电路能够良好的运行。
4. PCB验证设计完成后，需要进行PCB电路的验证，即通过验收测试来判断PCB设计方案是否符合客户需求和技术要求等相关标准。
同时检查PCB电路板的宽度、引脚、孔径等是否符合标准要求。
5. PCB制造在PCB验证后，若电路板满足设计要求，设计师可将原理图、设计文档、制造文件等相关数据打包发送给PCB制造厂商进行制造，制造过程中需要注意制造工艺，确保制造出的电路板与设计方案一致。
为了保证PCB设计的高效性和质量性，还需要注意以下几点：1. 知识深度：必须掌握完整的电子工程知识，包括电子元器件、电路设计、计算机软件操作、制造工艺等方面。
2. 学习软件：熟悉常用的PCB设计软件，提高运用能力。
3. 按照标准设计：尽可能遵循设计准则进行设计，提高PCB设计的并发性和性能。
4. 小心细节：PCB设计时，一些高频电路、功率线、接地和信号线接排位置等设计方面的细节，需要高度注意，这对于整个电路的性能和可靠性都有重要影响。
pcb绘制设计流程
pcb绘制设计流程PCB（印刷电路板）是电子产品中不可或缺的组成部分。
PCB绘制设计流程包括原理图设计、PCB封装、布局布线、制造文件输出等多个步骤。
在本文中，我们将为您介绍PCB绘制设计的全面流程，并提供一些指导意义的建议。
1.原理图设计原理图设计是PCB绘制的第一步，它通过使用相应的绘图工具，将电路上的元件与连接线表示出来。
在这一步中，您需要仔细审查电路的功能需求，并选取合适的元件与连接方式。
为了确保原理图的准确性，您可以参考已有的设计经验、技术手册以及其他可靠的资料。
2.PCB封装PCB封装是指将原理图中的元件转换为实际的三维模型，并确定其物理特性。
在这一步中，您需要选择适合的封装类型，并为每个元件指定正确的焊盘和引脚布局。
此外，您还可以制定一份自定义的封装库，以备将来使用。
3.布局布线布局布线是PCB设计过程中最重要的一步。
在此阶段，您需要根据原理图和封装信息，确定电路元件之间的相对位置。
您可以考虑电磁干扰、信号完整性、功耗和散热等因素，规划出合理的布局。
接下来，您需要进行布线，将电路元件之间的连接线绘制出来。
布线时，您可以采用追踪（routing）、走线（tracing）或者自动布线工具，确保各信号线之间无干扰，并注意保持合适的电源、地线和信号线之间的距离。
4.制造文件输出制造文件输出是将最终设计的PCB转化为制造所需的文件格式。
这些文件包括层图（Layer Stackup）、钻孔图（Drill File）、露铜图（Gerber File）等。
将这些文件准确地发送给PCB制造商，可以确保最终生产出符合设计要求的印刷电路板。
在进行PCB绘制设计时，还有一些额外的指导意义可以帮助您提高效率和准确性：1.合理规划电路布局，尽量减少信号线的交叉和干扰。
2.选择合适的封装，确保尺寸和物理特性与电路要求相匹配。
3.在设计过程中多次进行验证和测试，识别和修复潜在问题。
4.使用专业的PCB设计软件，并熟练掌握其各项功能和工具。
PCB板设计步骤
PCB板设计步骤PCB（Printed Circuit Board，印刷电路板）是现代电子产品中不可或缺的一部分，用于支持和连接各种电子组件。
设计一块高质量的PCB需要经历多个步骤，以下是一个一般的PCB板设计步骤的概述：1.确定需求和规范：在开始PCB设计前，首先需要明确项目的需求和规范。
这包括电路的功能、电气参数、外形尺寸、层次结构和材料要求等。
同时还需要考虑可行性、成本和制造工艺等因素。
2. 电路图设计：在PCB设计过程中，一般首先绘制电路图（Schematic）。
这是通过软件完成的，用于呈现电路的连接关系、元件型号和参数等。
通过电路图可以检查电路的正确性和性能。
3.PCB尺寸和层数确定：根据需求和电路图，确定PCB板的尺寸和层数。
尺寸一般根据外壳和电路布局的需求来确定，层数则根据电路复杂度来选择。
4.元件布局：通过选择和放置元件，决定电路中各个元件的相对位置和方向。
优化元件布局可以提高电路的性能、减少噪声和干扰。
5.连接规划：根据电路图中的连接要求，规划PCB板上的连线走线。
这需要根据信号传输、功耗、EMI/EMC等要求进行布线设计。
7.地线和电源规划：良好的地线和电源规划对于电路的性能和信号完整性至关重要。
需要确保良好的接地，减少环路和干扰。
8.信号完整性分析：通过模拟和数字分析工具，对信号完整性进行验证和优化。
这包括考虑信号的传输线特性、电磁干扰和时序问题等。
9.PCB元件库创建：创建一个包含常用元件和其封装的数据库，以便在PCB设计中使用。
这样可以确保这些元件的正确性和一致性。
10.PCB布局设计：根据前面步骤中的布局规划和要求，在PCB板上放置各个元件、连接器、插座和其他外围器件。
需要考虑元件的封装、焊盘、电气连接等因素。
11.连线布线：在PCB布局的基础上进行连线布线。
连接线的走线路径和宽度、层次的选择等都需要经过细致的规划和调整。
12.板边界定义：根据PCB板的尺寸和外形要求，在布局设计中定义好PCB板的边界。
印刷电路板设计步骤
印刷电路板设计步骤好的，以下是印刷电路板（PCB）设计步骤：一、规划阶段首先呢，在设计印刷电路板之前，得有个整体的规划。
这就好比盖房子之前得有个设计图一样。
你得明确这个PCB板是干啥用的，有哪些元件得放在上面。
记住了，这个动作很重要哦。
比如说我以前做一个小的音频放大电路的PCB板，开始就没规划好，结果后面元件摆不下，又重新规划，浪费了好多时间。
1. 确定电路功能和要求- 把电路图先画出来，在纸上或者用电路设计软件（像Eagle或者Altium Designer）简单画个草图，把所有的元件都列出来。
这一步就像是厨师做菜前先把要用的食材都准备好放在面前。
这步我试过好多次，每次都要认真核对元件的参数、型号这些。
2. 确定PCB板的尺寸和形状- 要考虑这个PCB板是要装在一个特定的外壳里呢，还是可以自由设定尺寸。
要是装在现有外壳里，就得按照外壳的尺寸来，而且还得考虑端口、按钮这些的位置。
比如我以前做个小玩意要放在一个塑料盒子里，结果忘了留够位置给充电接口，真的很头疼。
所以这里一定要小心。
二、元件布局1. 初步布局- 把有特殊位置要求的元件先摆上去。
比如说，一些接口元件最好放在PCB板的边缘，方便接线。
就像家里的插座，都安装在墙边方便插电器一样。
这一步我之前就做错过，把接口放在中间了，后面发现接线很麻烦。
- 然后按照信号的流向，把主要的功能模块分开布局。
像处理信号的芯片放一块，功率放大的元件放另一块等。
在摆放的时候啊，要考虑元件之间的电磁兼容性（EMC）。
比如，模拟电路部分和数字电路部分最好隔远点，避免互相干扰。
对了这里可以用接地线来隔着不同的部分，这是个小窍门。
2. 优化布局- 检查元件之间的间距是否合适。
元件不能放得太挤，要预留足够的空间给焊接和返修。
我见过有人把元件挤得死死的，到时候焊接的时候烙铁都放不进去。
小元件比如贴片电容、电阻周围至少要留个几毫米的空间。
还有，要检查一下元件的引脚是否容易连线。
pcb制作流程
pcb制作流程PCB制作流程一般包括原理图设计、布局设计、制作工艺、生产制作、质检测试五个阶段，下面详细介绍这个过程。
第一步：原理图设计原理图设计是PCB制作流程的第一步。
在这一阶段，设计工程师会根据电气原理图来设计PCB的电路连接。
选择合适的元器件，并完成连接线路的设计。
第二步：布局设计布局设计是指根据原理图设计结果来进行器件的布局和定位。
在这一阶段，设计工程师会根据电路连接的需要，决定元器件的位置和方向，并进行布线。
同时也要考虑板子的大小、形状等因素。
第三步：制作工艺制作工艺是指为了完成PCB制作需要准备的工艺和设备。
首先需要将原理图和布局设计转换为电脑可识别的文件格式，并进行相关参数的设置。
然后，要利用光刻、腐蚀等工艺将设计好的电路图形图案转移到PCB基板上。
最后使用丝印工艺为PCB板子标识元器件的位置和符号。
第四步：生产制作生产制作是指根据制作工艺的要求进行PCB板的实际制作。
首先将已经设计好的电路图形图案转移到PCB基板上，然后利用腐蚀工艺除去不需要的金属材料。
接下来进行丝印工艺，为PCB板子进行标识。
最后进行钻孔、插件、接插件等工艺。
第五步：质检测试质检测试是指对制作好的PCB板进行质量检查和测试。
主要包括外观检查、性能测试、电路连接测试等。
通过对PCB板的检查和测试，来确保其符合设计的要求和标准。
总结：整个PCB制作流程包括原理图设计、布局设计、制作工艺、生产制作、质检测试五个阶段，每个阶段都会对PCB板的质量和性能进行相关的操作和检查。
通过这个流程，可以生产出满足电路连接需求的高质量PCB板。
注：内容参考自个人对有关知识的了解，并结合相关资料整理而成，仅供参考。
PCB板设计步骤
PCB板设计步骤PCB板（Printed Circuit Board，印刷电路板）是现代电子设备中不可或缺的一部分，其设计是电子产品制造的重要环节。
下面将为您详细介绍PCB板的设计步骤。
一、需求分析PCB板设计的第一步是进行需求分析，明确设计的目标和要求。
这涉及到了电路的功能、性能、工作环境、尺寸、可靠性和成本等方面的要求。
需求分析的目的是为了确保设计能够满足实际应用的需要，并为后续的设计工作提供指导。
二、电路设计在电路设计阶段，首先需要进行原理图设计。
原理图是电路连接的逻辑图，详细描述了各个元件之间的连接关系和信号传输路径。
根据需求分析的结果，设计师需要选取适合的元件，并进行合理的电路连接。
三、元件布局元件布局是指将电路元件放在PCB板上的过程，旨在确保电路的性能和可靠性。
在布局过程中，需要考虑元件之间的连接、信号传输、电源供给等问题。
同时，还需要遵守规定的保护距离、防止热点、考虑外部接口等因素。
四、连接规划连接规划是指确定一个元件与另一个元件之间连接的最短路径。
在PCB板的设计中，连接路径的选择对电路性能和可靠性有着重要影响。
通常，连接路径需要尽量短、不交叉、不重叠，并考虑优化电路性能、降低传输延迟等因素。
五、导线布线导线布线是连接电路元件的过程，通过导线将电路元件之间的连线进行实际布置。
在布线过程中，需要遵循一定的规则和限制，如最小线宽、最小线距、差分信号等。
同时，还要考虑功耗、EMC（电磁兼容性）和ESD（电静电放电）等问题。
六、电气规则检查在设计完成后，需要进行电气规则检查，以确保设计的电路符合电气标准和要求。
电气规则检查可以帮助设计师发现电路中存在的错误和潜在问题，并对其进行改正和修复。
七、设计审查在完成电路设计后，还需要进行设计审查。
设计审查是一个重要的环节，通过对设计文件的审查，评估设计是否满足需求，并识别潜在的问题和风险。
设计审查通常包括原理图审查、布局审查和布线审查等。
八、制造文件生成在设计经过审查之后，需要生成制造文件，包括PCB板的图像文件、Gerber文件、BOM（Bill of Materials，物料清单）等。
PCB设计工作流程
PCB设计工作流程PCB（Printed Circuit Board）设计是电子产品设计中的重要环节，负责将电子元件和元器件连接起来，使得电子产品能够正常工作。
PCB设计工作流程可以分为以下几个步骤：需求分析、原理图设计、元件选型、布线、设计验证和制造文件生成。
首先是需求分析阶段。
在这个阶段，设计师需要和客户进行沟通，了解客户的需求和产品的设计要求。
这包括产品的功能、性能指标、尺寸要求、工作环境等。
同时，设计师还需要了解电子产品的应用场景和市场需求，以便在后续的设计中考虑到这些因素。
接下来是原理图设计阶段。
在这个阶段，设计师将根据客户的需求和产品的设计要求，绘制出整个电路的原理图。
原理图是电子电路的逻辑表示，用于描述电路中各个元件的连接关系和工作原理。
在绘制原理图时，设计师需要选择合适的EDA（Electronic Design Automation）工具进行设计，如Altium Designer、Cadence等。
在原理图设计完成后，接下来是元件选型阶段。
在这个阶段，设计师需要根据原理图中的元器件，选择合适的电子元件进行采购。
元件的选型需要考虑到产品的性能要求、可靠性以及成本等因素。
设计师需要进行元件价格比较、供应商调研等工作，确保选取到合适的元件。
元件选型完成后，进入布线阶段。
在这个阶段，设计师将根据原理图和选取的元器件，进行电路的布线设计。
布线是将电子元件和元器件连接起来并进行优化布局，以保证电路的正常运行。
布线设计需要考虑到电路的信号完整性、电磁兼容等因素。
设计师需要利用EDA工具进行布线设计，并进行布线规则约束和信号仿真验证，确保电路的可靠性和稳定性。
布线完成后，接下来是设计验证阶段。
在这个阶段，设计师需要进行电路的检查和验证。
包括网络拓扑检查、电气规则检查、信号完整性检查、电磁兼容性检查等。
设计师还需要进行电路的功能验证和性能测试，并对测试结果进行分析和优化，确保电路满足设计要求。
最后是制造文件生成阶段。
PCB设计流程
6、布线
高速、关键信号布线通道规划 1、所有信号推荐以GND平面为参考平面。 2、布线至少满足3W以上，避免信号间串扰。 3、差分信号线回路地孔距离在50mil以内。 4、时钟信号的地孔根据实际情况尽量近。 5、信号线越短越好。 6、阻抗保持连续。 7、采用合适的拓扑结构。 8、布线通道上不要有开关电源、晶振等干扰源和敏感电路。
Electrical:电气规则，主要实现信号等长，包括相 对长度或绝对长度规则、差分线的长度误差等。
Physical:物理规则，主要实现控制信号线宽和差分 线的线宽线间距，以及信号线使用的过孔类型等。
Spacing:间距规则，主要实现信号线的线间距、线 到过孔间距、线到焊盘间距等。
Same net spacing:相同网络的间距规则，主要实现 同一个网络的线间距，线到过孔间距、线到焊盘间距等。
6、布线原则
布线优先级 1）电源、模拟信号、高速信号、时钟信号和同步信号等关键信号优 先。 2）从关系最复杂的器件着手布线，从连线最密集的地方开始布线。 3）尽量为时钟信号、高频信号、敏感信号等关键信号提供专门的布 线层，并保证其最小的回路面积。必要时应采取屏蔽和加大安全间距 等方法。保证信号质量。 4）有阻抗控制要求的网络应布置在阻抗控制层上，须避免其信号跨 分割。
原理图
PCB封装
结构图
2、PCB板框绘制
根据已经确定的结构尺寸在PCB设计环境下绘制PCB板框。
结构图导入 File→Import→DXF
PCB板框绘制
导入PCB的结构图
根据结构图绘的板框
3、导网络表
网表是原理图和PCB连接的媒介， 将原理图的电气连接关系及封装类型 等信息导入PCB内，实现逻辑与物理 的连接。
PCB设计步骤(较全面)
一、电路版设计的先期工作1、利用原理图设计工具绘制原理图，并且生成对应的网络表。
当然，有些特殊情况下，如电路版比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入PCB设计系统，在PCB设计系统中，可以直接取用零件封装，人工生成网络表。
2、手工更改网络表将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等。
将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致，特别是二、三极管等。
二、画出自己定义的非标准器件的封装库建议将自己所画的器件都放入一个自己建立的PCB 库专用设计文件。
三、设置PCB设计环境和绘制印刷电路的版框含中间的镂空等1、进入PCB系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，版层参数，布线参数等等。
大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。
2、规划电路版，主要是确定电路版的边框，包括电路版的尺寸大小等等。
在需要放置固定孔的地方放上适当大小的焊盘。
对于3mm 的螺丝可用 6.5~8mm 的外径和3.2~3.5mm 内径的焊盘对于标准板可从其它板或PCB izard 中调入。
注意：在绘制电路版地边框前，一定要将当前层设置成Keep Out层，即禁止布线层。
四、打开所有要用到的PCB 库文件后，调入网络表文件和修改零件封装这一步是非常重要的一个环节，网络表是PCB自动布线的灵魂，也是原理图设计与印象电路版设计的接口，只有将网络表装入后，才能进行电路版的布线。
在原理图设计的过程中，ERC检查不会涉及到零件的封装问题。
因此，原理图设计时，零件的封装可能被遗忘，在引进网络表时可以根据设计情况来修改或补充零件的封装。
当然，可以直接在PCB内人工生成网络表，并且指定零件封装。
五、布置零件封装的位置，也称零件布局Protel99可以进行自动布局,也可以进行手动布局。
PCB设计的一般步骤
PCB设计的一般步骤PCB（Printed Circuit Board）设计是将电子元器件通过导线和连接器连接在一起，形成一个完整的电路板，用于支持电子设备的运行。
下面是一般的PCB设计步骤，涵盖了从设计规范、电路原理图设计、PCB布局、布线、制造、组装等各个方面。
1.确立设计规范：2.电路原理图设计：在确认设计规范后，设计师将根据功能要求绘制电路原理图。
原理图是电路设计的基础，其中包括电子元器件的连接方式、信号流向、电源分配等。
3.选择元器件：根据电路原理图，选择适合的电子元器件。
这包括确定元器件的型号、封装和规格，以满足性能要求和PCB设计的限制。
4.PCB布局：布局是PCB设计中最重要的阶段之一，设计师需要根据电路原理图将元器件放置在PCB板上，并确定元器件之间的连接方式和走线需求。
在布局过程中，需要考虑信号完整性、电源分配、散热和EMC（电磁兼容性）等因素。
5.调整布局：根据布局的初始结果，设计师可能需要针对信号完整性、电源噪声等问题进行优化调整，以确保电路的正常运行和性能指标的达到。
6.信号完整性设计：在PCB布局的同时，需要考虑信号完整性。
这包括减少信号的传输延迟、抑制信号噪音和干扰、确保信号的波形质量等。
通过考虑高速信号的传播和回流路径，使用适当的阻抗匹配和终端电阻来提高信号完整性。
7. 布线（Routing）：在完成布局后，设计师将根据电路原理图绘制布线规则，将各个元器件之间的电气连接通过导线进行布线。
布线需要考虑信号完整性、信号和电源噪声、EMC等要求，并尽量减少交叉干扰和电流回路。
8.调整布线：布线完成后，可能需要对布线结果进行调整。
这包括调整导线宽度、间距和层数，优化电源和地平面的布置，使其更好地满足性能和制造要求。
9.生成制造文件：完成布线后，需要生成制造文件，包括Gerber文件、钻孔文件、贴片文件等。
这些文件将用于PCB制造和组装过程。
10.PCB制造：根据制造文件，将PCB板交由专业的PCB制造厂进行制造。
PCB设计流程简述
PCB设计流程简述PCB（Printed Circuit Board）设计是电子产品开发的重要环节之一，它定义了电路连接和元器件布局，因此决定了整个电子产品的性能和可靠性。
下面将简述PCB设计的流程，主要分为以下几个步骤。
1.硬件需求分析：首先需要对电子产品的功能需求进行分析，确定所需的电路板数量、尺寸和性能指标等。
这需要与其他相关部门或客户进行交流，并明确设计目标。
2.原理图设计：在确定硬件需求后，需要进行原理图设计。
原理图是电子产品电路的逻辑表示，其中包括各个元器件的连接以及信号传输路径等信息。
在设计过程中，需要注意元器件的选型、阻抗匹配、信号完整性等问题。
4.PCB布局设计：在完成原理图和封装设计后，需要进行PCB布局设计。
布局设计是将各个元器件放置到PCB板上的过程，包括位置、方向和间距等。
在布局过程中需要考虑信号完整性、电磁干扰、热管理等因素，以确保良好的性能和可靠性。
5.信号完整性分析和优化：在完成布局设计后，需要进行信号完整性分析和优化。
这是为了确保信号在高速电路中能够稳定传输，并且减少信号交叉干扰。
在这一步骤中，可能需要进行信号仿真、电源噪声分析、串扰分析等。
根据分析结果，可以进行信号线长度匹配、分层布局、地平面分割等优化措施。
6.PCB网络规划和布线设计：在进行电路板的布线设计之前，需要进行网络规划。
这是为了确定信号和电源的走线路径，以及布线的层次。
然后可以进行布线设计，将信号线、电源线和地线等按照规划进行布线。
布线设计需要考虑信号完整性、电磁兼容性和热管理等因素。
通常会使用布线工具来辅助完成这一步骤。
7.设计规则检查和审查：在完成布线设计后，需要进行设计规则检查和审查。
这是为了确保设计符合电路板制造和组装的要求，包括引脚间距、最小线宽线距、焊盘大小等。
同时还需要检查是否符合电磁兼容性和热管理设计要求。
如果存在问题，需要进行调整和优化。
8. PCB制造文件生成：在完成PCB设计后，需要生成制造文件。
pcb板的设计流程
pcb板的设计流程PCB板的设计流程通常包括以下步骤：1. 确定设计需求：明确电路的功能需求、性能指标和特殊要求，包括尺寸、层数、引脚数、功耗要求等。
2. 器件选择：根据电路功能需求选择适合的器件，包括集成电路、电阻、电容、电感等元件，以及连接器和插座等外部连接元件。
3. 电路原理图设计：通过电路仿真软件，按照功能需求将器件进行合理布局并完成电路原理图绘制。
确保电路的连接、供电、接地等基本要求。
4. PCB布局设计：根据电路原理图和尺寸，进行PCB板的布局设计。
通过考虑电路功能、功耗、热量、信号完整性等因素，合理安排各个功能模块的位置和分区。
5. 连线设计：根据电路布局，在PCB板上进行连线设计。
注意排除干扰电磁场和信号完整性的相关设计要求。
6. 元件放置：根据布局和连线设计，将元件按照布局要求精确放置在PCB板上。
注意元件的合适密度、规范尺寸、焊盘连接等要求。
7. 连接布线：根据连线设计和元件放置，进行PCB板的布线工作，通过布线工作实现器件之间的连接。
8. 生成Gerber文件：根据设计的PCB板，生成Gerber文件，它是转化为计算机控制机床所需要的二进制文件，将用于PCB板的生产制造。
9. PCB板样板制作：通过将Gerber文件发送给PCB厂家，制作PCB板样板，包括PCB板的材质选择、切割、PCB层之间的层压等工艺步骤。
10. 焊接和组装：完成PCB板的样板后，进行元器件的焊接和组装工作。
11. 功能测试：完成PCB板的焊接和组装后，进行功能测试，确保电路能够正常工作，满足设计需求和性能指标。
12. 优化和调整：根据测试结果，对PCB板进行调整和优化，修改设计中出现的问题和不足，使其最终达到设计目标。
13. 产量生产：根据样板调整完成后的PCB板设计，进行批量生产，制造出满足需求的PCB板。
14. 过程控制和质量管理：在产量生产过程中，进行严格的过程控制和质量管理，确保PCB板的制造质量和性能稳定。
PCB设计的一般步骤
PCB设计的一般步骤1.确定电路需求：在开始PCB设计之前，首先需要明确电路的需求。
这包括电路的功能、输入输出要求和性能指标等。
2.原理图设计：根据电路需求，使用电路设计软件绘制电路的原理图。
原理图是一个以符号形式表示电路元件和连接关系的图表。
3.元件库选择：根据电路的需求，选择合适的元件库。
元件库中包含了各种电子元器件的符号、封装和参数信息等。
4.元件布局：在PCB设计软件中，将电路中的元器件逐个拖放到PCB板上进行布局。
元件布局的目标是确保元器件之间的最佳布局，以便在电路板上占用最小的空间并以最有效的方式进行连接。
5.连线规划：在布局确定后，根据电路的连接需求进行连线规划。
连线规划的目标是实现电路的最佳路线，减少电路中的干扰和噪声。
6.连线布线：根据连线规划，在PCB板上进行连线布线。
布线时需要注意线路的长度、宽度、走向等参数，以确保信号传输的稳定性和可靠性。
7.封装选择和设计：根据元件布局和连线布线，选择合适的封装类型。
封装是指将电子元器件固定在PCB板上的物理外壳，负责连接元器件的引脚和PCB板的焊盘。
8.电源和接地布局：根据电路的需求，设计电源线和接地线的布局。
电源线和接地线需要进行良好的地面平面规划和连接，以确保电路的稳定工作。
9.地平面和屏蔽设计：根据电路的需求，设计地平面和屏蔽来减少电磁干扰。
地平面是一个专门的铜层，负责提供电路的共地平面和衬底连接。
屏蔽是指使用金属薄膜将敏感的电路部分隔离开来，以减少干扰和噪声。
10.设计规则和约束：在PCB设计软件中，设置设计规则和约束，以确保设计符合PCB制造和组装的要求。
这些规则和约束包括线宽、线距、分层、引脚间距、阻抗控制等。
11.信号完整性和电磁兼容性分析：使用特殊工具进行信号完整性和电磁兼容性分析，以确保电路的性能和稳定性。
12. 生成制造文件：在PCB设计完成后，生成用于PCB制造的制造文件。
这些文件包括Gerber文件（描述PCB的层信息）、钻孔文件（描述需要钻孔的位置和尺寸）等。
pcb板设计流程
pcb板设计流程一、概述PCB（Printed Circuit Board）板是电子产品中必不可少的组成部分，它将各种电子元器件连接在一起，使得电路能够正常工作。
PCB板设计流程是指从原理图设计到最终PCB板制造完成的全过程。
二、前期准备1. 确定电路结构：在进行PCB板设计前，需要先确定电路结构，包括所需元器件种类、数量和布局等。
2. 绘制原理图：绘制原理图是PCB板设计的基础。
通过软件绘制原理图可以直观地了解电路结构，并且可以直接转化为PCB布局。
3. 选择设计软件：目前市面上有很多种PCB设计软件可供选择，如Altium Designer、Eagle PCB等。
根据自己的需求和经验选择适合自己的软件。
三、PCB布局1. 创建新工程：打开选定的PCB设计软件，创建新工程，并导入原理图文件。
2. 定义尺寸和层数：根据实际需要定义PCB板的尺寸和层数。
通常情况下，双面板为4层，多层板则根据需要增加层数。
3. 安排元器件位置：将所需元器件逐个放置到合适的位置上，并进行布线。
4. 连接元器件：通过添加走线、铺铜等方式连接元器件，确保电路能够正常工作。
5. 添加丝印和焊盘：在PCB板上添加丝印和焊盘，以方便后期的组装和维护。
四、电气检查1. 电气规则检查（DRC）：使用PCB设计软件自带的DRC功能对PCB布局进行检查，确保符合电气规则。
2. 网表检查：通过网表检查功能验证原理图和PCB布局之间的连接是否正确。
五、输出制造文件1. 生成Gerber文件：Gerber文件是制造PCB板必须的文件格式，包括钻孔图层、贴片图层、焊盘图层等。
通过PCB设计软件导出Gerber文件并保存到本地。
2. 生成钻孔文件：钻孔文件是制造PCB板必须的文件格式之一，包括钻孔位置和孔径等信息。
通过PCB设计软件导出钻孔文件并保存到本地。
3. 生成BOM表格：在PCB板设计完成后，需要生成一份清单表格（Bill of Materials），列出所需元器件种类、数量和价格等信息。
简述pcb设计流程
简述pcb设计流程PCB设计流程是指在电路设计的基础上，通过软件工具将原理图转换成PCB版图，实现电路板的设计与制造。
该过程包括电路设计、原理图绘制、PCB布线、元器件库管理、印刷板制造等多个环节。
下面我们将详细介绍PCB设计流程的具体步骤。
1. 电路设计在进行PCB设计前，需要对电路进行设计。
这个环节需要考虑电路的功能、性能、稳定性等因素，通过仿真软件进行电路分析与测试。
此外，电路设计还需要确定电路的元器件、参数、布局等方面，为后面的PCB设计提供基础。
2. 原理图绘制原理图是电路设计的核心，是电路板设计的基础。
原理图绘制需要根据电路设计的要求，将电路元器件按照一定的规则进行布局，并根据电路连接关系进行连线。
原理图绘制的质量、准确性直接影响到后面PCB布线的质量和工作效率。
3. PCB布线PCB布线是将原理图转换成PCB版图的过程，是整个PCB设计流程中最核心的环节。
在布线过程中，需要按照原理图的布局和连接方式进行导线布置，并根据元器件的性质、功率等因素进行走线规划和优化。
此外，在布线时还需要考虑信号完整性、电磁干扰等因素，提高电路的工作性能和稳定性。
4. 元器件库管理元器件库管理是PCB设计流程中不可缺少的一环，它包括元器件库的建立、维护和更新。
元器件库的正确建立和维护，能够提高PCB 设计的效率和质量。
5. 印刷板制造印刷板制造是将PCB版图制作成真实的印刷板的过程。
该过程包括PCB制作、贴片、焊接等多个环节。
印刷板制造的质量和准确性直接影响到电路的工作效果和稳定性。
总结以上就是PCB设计流程的主要步骤。
整个流程需要专业的技术人员进行操作，细致的设计和精细的制造过程，才能保证电路的性能和稳定性。
在进行PCB设计时，还需要注意一些细节问题，比如PCB 尺寸、元器件布局、阻抗控制等，这些因素都会影响到电路的性能。
因此，在PCB设计中需要细致认真，不断改进和优化，才能达到更好的设计效果。
PCB的设计流程
一般PCB基本设计流程如下:前期准备->PCB结构设计->PCB布局->布线->布线优化和丝印->网络和DRC检查和结构检查->制版.第一:前期准备.这包括准备元件库和原理图.“工欲善其事,必先利其器”,要做出一块好的板子,除了要设计好原理之外,还要画得好.在进行PCB设计之前,首先要准备好原理图SCH的元件库和PCB的元件库.元件库可以用peotel 自带的库,但一般情况下很难找到合适的,最好是自己根据所选器件的标准尺寸资料自己做元件库.原则上先做PCB的元件库,再做SCH的元件库.PCB的元件库要求较高,它直接影响板子的安装;SCH的元件库要求相对比较松,只要注意定义好管脚属性和与PCB元件的对应关系就行.PS:注意标准库中的隐藏管脚.之后就是原理图的设计,做好后就准备开始做PCB设计了.第二:PCB结构设计.这一步根据已经确定的电路板尺寸和各项机械定位,在PCB 设计环境下绘制PCB板面,并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等.并充分考虑和确定布线区域和非布线区域(如螺丝孔周围多大范围属于非布线区域).第三:PCB布局.布局说白了就是在板子上放器件.这时如果前面讲到的准备工作都做好的话,就可以在原理图上生成网络表(Design->Create Netlist),之后在PCB图上导入网络表(Design->Load Nets).就看见器件哗啦啦的全堆上去了,各管脚之间还有飞线提示连接.然后就可以对器件布局了.一般布局按如下原则进行:①．按电气性能合理分区,一般分为:数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区(干扰源);②．完成同一功能的电路,应尽量靠近放置,并调整各元器件以保证连线最为简洁;同时,调整各功能块间的相对位置使功能块间的连线最简洁;③．对于质量大的元器件应考虑安装位置和安装强度;发热元件应与温度敏感元件分开放置,必要时还应考虑热对流措施;④．I/O驱动器件尽量靠近印刷板的边、靠近引出接插件;⑤．时钟产生器(如:晶振或钟振)要尽量靠近用到该时钟的器件;⑥．在每个集成电路的电源输入脚和地之间,需加一个去耦电容(一般采用高频性能好的独石电容);电路板空间较密时,也可在几个集成电路周围加一个钽电容.⑦．继电器线圈处要加放电二极管(1N4148即可);⑧．布局要求要均衡,疏密有序,不能头重脚轻或一头沉.——需要特别注意,在放置元器件时,一定要考虑元器件的实际尺寸大小(所占面积和高度)、元器件之间的相对位置,以保证电路板的电气性能和生产安装的可行性和便利性同时,应该在保证上面原则能够体现的前提下,适当修改器件的摆放,使之整齐美观,如同样的器件要摆放整齐、方向一致,不能摆得“错落有致” .这个步骤关系到板子整体形象和下一步布线的难易程度,所以一点要花大力气去考虑.布局时,对不太肯定的地方可以先作初步布线,充分考虑.第四:布线.布线是整个PCB设计中最重要的工序.这将直接影响着PCB板的性能好坏.在PCB 的设计过程中,布线一般有这么三种境界的划分:首先是布通,这时PCB设计时的最基本的要求.如果线路都没布通,搞得到处是飞线,那将是一块不合格的板子,可以说还没入门.其次是电器性能的满足.这是衡量一块印刷电路板是否合格的标准.这是在布通之后,认真调整布线,使其能达到最佳的电器性能.接着是美观.假如你的布线布通了,也没有什么影响电器性能的地方,但是一眼看过去杂乱无章的,加上五彩缤纷、花花绿绿的,那就算你的电器性能怎么好,在别人眼里还是垃圾一块.这样给测试和维修带来极大的不便.布线要整齐划一,不能纵横交错毫无章法.这些都要在保证电器性能和满足其他个别要求的情况下实现,否则就是舍本逐末了.布线时主要按以下原则进行:①．一般情况下,首先应对电源线和地线进行布线,以保证电路板的电气性能.在条件允许的范围内,尽量加宽电源、地线宽度,最好是地线比电源线宽,它们的关系是:地线>电源线>信号线,通常信号线宽为:0.2~0.3mm,最细宽度可达0.05~0.07mm,电源线一般为1.2~2.5mm.对数字电路的PCB可用宽的地导线组成一个回路, 即构成一个地网来使用(模拟电路的地则不能这样使用)②．预先对要求比较严格的线(如高频线)进行布线,输入端与输出端的边线应避免相邻平行,以免产生反射干扰.必要时应加地线隔离,两相邻层的布线要互相垂直,平行容易产生寄生耦合.③．振荡器外壳接地,时钟线要尽量短,且不能引得到处都是.时钟振荡电路下面、特殊高速逻辑电路部分要加大地的面积,而不应该走其它信号线,以使周围电场趋近于零;④．尽可能采用45o的折线布线,不可使用90o折线,以减小高频信号的辐射;(要求高的线还要用双弧线)⑤．任何信号线都不要形成环路,如不可避免,环路应尽量小;信号线的过孔要尽量少;⑥．关键的线尽量短而粗,并在两边加上保护地.⑦．通过扁平电缆传送敏感信号和噪声场带信号时,要用“地线-信号-地线”的方式引出.⑧．关键信号应预留测试点,以方便生产和维修检测用⑨．原理图布线完成后,应对布线进行优化;同时,经初步网络检查和DRC检查无误后,对未布线区域进行地线填充,用大面积铜层作地线用,在印制板上把没被用上的地方都与地相连接作为地线用.或是做成多层板,电源,地线各占用一层.——PCB布线工艺要求①．线一般情况下,信号线宽为0.3mm(12mil),电源线宽为0.77mm(30mil)或1.27mm(50mil);线与线之间和线与焊盘之间的距离大于等于0.33mm(13mil),实际应用中,条件允许时应考虑加大距离;布线密度较高时,可考虑(但不建议)采用IC脚间走两根线,线的宽度为0.254mm(10mil),线间距不小于0.254mm(10mil).特殊情况下,当器件管脚较密,宽度较窄时,可按适当减小线宽和线间距.②．焊盘(PAD)焊盘(PAD)与过渡孔(VIA)的基本要求是:盘的直径比孔的直径要大于0.6mm;例如,通用插脚式电阻、电容和集成电路等,采用盘/孔尺寸 1.6mm/0.8mm(63mil/32mil),插座、插针和二极管1N4007等,采用1.8mm/1.0mm(71mil/39mil).实际应用中,应根据实际元件的尺寸来定,有条件时,可适当加大焊盘尺寸;PCB板上设计的元件安装孔径应比元件管脚的实际尺寸大0.2~0.4mm左右.③．过孔(VIA)一般为1.27mm/0.7mm(50mil/28mil);当布线密度较高时,过孔尺寸可适当减小,但不宜过小,可考虑采用1.0mm/0.6mm(40mil/24mil).④．焊盘、线、过孔的间距要求PAD and VIA : ≥ 0.3mm(12mil)PAD and PAD : ≥ 0.3mm(12mil)PAD and TRACK : ≥ 0.3mm(12mil)TRACK and TRACK : ≥ 0.3mm(12mil)密度较高时:PAD and VIA : ≥ 0.254mm(10mil)PAD and PAD : ≥ 0.254mm(10mil)PAD and TRACK : ≥ 0.254mm(10mil)TRACK and TRACK : ≥ 0.254mm(10mil)第五:布线优化和丝印.“没有最好的,只有更好的”!不管你怎么挖空心思的去设计,等你画完之后,再去看一看,还是会觉得很多地方可以修改的.一般设计的经验是:优化布线的时间是初次布线的时间的两倍.感觉没什么地方需要修改之后,就可以铺铜了(Place->polygon Plane).铺铜一般铺地线(注意模拟地和数字地的分离),多层板时还可能需要铺电源.对于丝印,要注意不能被器件挡住或被过孔和焊盘去掉.同时,设计时正视元件面,底层的字应做镜像处理,以免混淆层面.第六:网络和DRC检查和结构检查.首先,在确定电路原理图设计无误的前提下,将所生成的PCB网络文件与原理图网络文件进行物理连接关系的网络检查(NETCHECK),并根据输出文件结果及时对设计进行修正,以保证布线连接关系的正确性;网络检查正确通过后,对PCB设计进行DRC检查,并根据输出文件结果及时对设计进行修正,以保证PCB布线的电气性能.最后需进一步对PCB的机械安装结构进行检查和确认.第七:制版.在此之前,最好还要有一个审核的过程.PCB设计是一个考心思的工作,谁的心思密,经验高,设计出来的板子就好.所以设计时要极其细心,充分考虑各方面的因数(比如说便于维修和检查这一项很多人就不去考虑),精益求精,就一定能设计出一个好板子.。
PCB板设计步骤
PCB板设计步骤PCB（Printed Circuit Board）是电子产品中不可或缺的组成部分，能够提供电子元件之间的电气连接及机械支持。
在进行PCB板设计时，有一系列的步骤需要遵循，以确保最终设计达到预期效果。
以下是PCB板设计的详细步骤。
1.确定设计需求：首先，明确设计目标和需求，了解电路的功能、性能参数和尺寸要求，以便为后续设计工作提供指导。
2.电路原理图设计：使用电子设计自动化（EDA）软件，绘制电路的原理图。
原理图是展示电路连接和元件组成的图表，它能够清楚地反映出电路的结构和功能。
3.元器件选型：根据电路的功能需求，选择适合的元器件。
在选择元器件时，需要考虑功能、性能、成本、可获取性和供应周期等因素。
4.面板尺寸设计：确定PCB板的总体尺寸和形状。
根据电路尺寸、外部尺寸要求以及机械装配的限制，设计适当的PCB尺寸，确保PCB能够适应整个系统。
5.PCB层次结构设计：确定PCB的层次结构。
根据电路的复杂程度和功能需求，设计适当的PCB层次结构，包括内层和外层布线、地平面和电源平面等。
6.元器件布局设计：根据电路原理图，将元器件放置在PCB板上。
在布局时，需要考虑元件之间的连接性、信号完整性和散热等因素，以及避免不必要的交叉和干扰。
7.线路布线设计：根据电路布局和连接要求，进行线路布线设计。
通过合理地布置信号线、电源线和地线，确保信号的高质量传输和电路的稳定工作。
8.确定PCB堆叠结构：根据电路层次结构、信号完整性要求和EMC（电磁兼容性）标准，确定PCB的层叠结构。
通过合理地分布电源层、地层和信号层，确保电路的稳定性和抗干扰能力。
9.地平面和电源平面设计：在PCB板内部设计地平面和电源平面。
地平面和电源平面能够提供良好的电磁屏蔽和环流路径，减小信号的串扰和噪音干扰。
10.选择PCB材料：根据电路要求和成本控制，选择合适的PCB材料。
常见的PCB材料包括FR-4（玻璃纤维增强环氧树脂）、铝基板和陶瓷基板等。
画PCB的一般步骤
画PCB的一般步骤PCB（Printed Circuit Board，印刷电路板）是电子元器件的基础，用来连接和支持电子元件。
设计和制作PCB需要经过一系列的步骤。
以下是PCB一般的步骤：1. 设计原理图（Schematic Design）：PCB设计的第一步是创建电路的原理图。
原理图是电路的逻辑图，包含了电路中的元件和它们之间的连接关系。
在原理图中，选取和布置各个元器件，并进行正确的连接和标注。
根据电路需求，选择合适的元件并添加到原理图中。
2. 编写网络表（Netlist）：网络表是原理图转换成计算机可以理解的数据格式。
它描述了电路中每个元器件的引脚、连接信息和电气特性。
使用电路设计软件将原理图导出为网络表，以备后续步骤的使用。
3. PCB布局设计（PCB Layout Design）：PCB布局设计是将电路原理图转换成PCB上的实际布局。
在布局设计中，需要考虑元器件的位置、引脚的连接、信号的传输和布线的规划。
选择合适的PCB尺寸、层数和布线规则。
根据电路需求和空间限制，放置元器件并确定最佳布局。
4. 空间规划和走线（Routing）：在进行走线之前，需要进行空间规划。
根据PCB布局，确定信号和电源线的路径，以避免干扰和交叉。
在规划完成后，进行走线操作。
走线是将网络表中的连接转换成实际的导线。
根据信号传输的要求、电气特性和布线规则，将导线走向进行规划和布线。
元件安装是将选定的元件放置到PCB上的特定位置。
根据PCB布局，根据原理图中的引脚连接信息，将元器件逐一安装到PCB上。
在安装过程中，需要确保元器件的正确方向和位置，并进行适当的焊接或固定，以确保连接可靠。
6. 进行布线（Routing）：完成元件安装后，进行剩余的布线操作。
这些布线包括连接电源线、地线和信号线等。
根据布线规则和电路需求，进行适当的布线。
优化布线的路径和长度，减少信号的干扰和损耗。
7. 生成制造文件（Gerber Files）：PCB设计完成后，需要生成制造文件。
pcb设计的基本流程文字介绍
pcb设计的基本流程文字介绍下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
