电渣压力焊施工工艺
钢筋电渣压力焊施工工艺

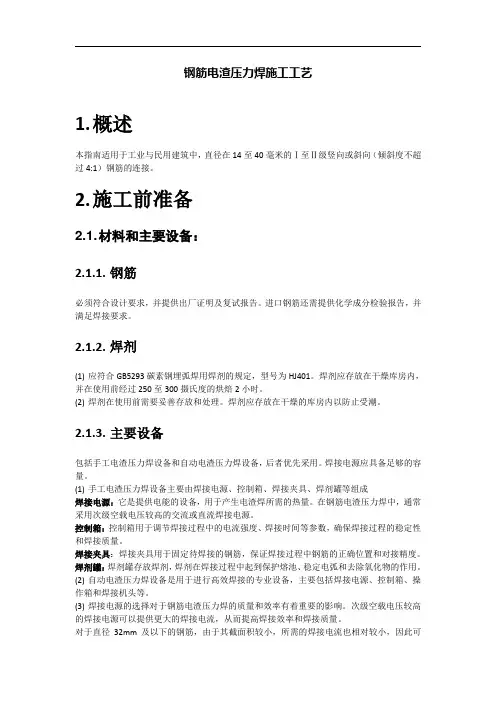

钢筋电渣压力焊施工工艺1.概述本指南适用于工业与民用建筑中，直径在14至40毫米的Ⅰ至Ⅱ级竖向或斜向（倾斜度不超过4:1）钢筋的连接。
2.施工前准备2.1. 材料和主要设备：2.1.1.钢筋必须符合设计要求，并提供出厂证明及复试报告。
进口钢筋还需提供化学成分检验报告，并满足焊接要求。
2.1.2.焊剂(1)应符合GB5293碳素钢埋弧焊用焊剂的规定，型号为HJ401。
焊剂应存放在干燥库房内，并在使用前经过250至300摄氏度的烘焙2小时。
(2)焊剂在使用前需要妥善存放和处理。
焊剂应存放在干燥的库房内以防止受潮。
2.1.3.主要设备包括手工电渣压力焊设备和自动电渣压力焊设备，后者优先采用。
焊接电源应具备足够的容量。
(1)手工电渣压力焊设备主要由焊接电源、控制箱、焊接夹具、焊剂罐等组成焊接电源：它是提供电能的设备，用于产生电渣焊所需的热量。
在钢筋电渣压力焊中，通常采用次级空载电压较高的交流或直流焊接电源。
控制箱：控制箱用于调节焊接过程中的电流强度、焊接时间等参数，确保焊接过程的稳定性和焊接质量。
焊接夹具：焊接夹具用于固定待焊接的钢筋，保证焊接过程中钢筋的正确位置和对接精度。
焊剂罐：焊剂罐存放焊剂，焊剂在焊接过程中起到保护熔池、稳定电弧和去除氧化物的作用。
(2)自动电渣压力焊设备是用于进行高效焊接的专业设备，主要包括焊接电源、控制箱、操作箱和焊接机头等。
(3)焊接电源的选择对于钢筋电渣压力焊的质量和效率有着重要的影响。
次级空载电压较高的焊接电源可以提供更大的焊接电流，从而提高焊接效率和焊接质量。
对于直径32mm及以下的钢筋，由于其截面积较小，所需的焊接电流也相对较小，因此可以采用容量为600A的焊接电源。
而对于直径32mm及以上的钢筋，由于其截面积较大，所需的焊接电流也相对较大，因此应采用容量为1000A的焊接电源。
当焊机的容量较小，无法满足焊接需求时，可以采用两台同型号、同性能的焊机并联使用，以提高焊接电源的总容量，满足焊接需求。
钢筋电渣压力焊施工工艺规程
钢筋电渣压力焊施工工艺规程作者: 日期:钢筋电渣压力焊施工工艺规程1总则1.1编制目的为了规范钢筋电渣压力焊的施工，统一施工准备、施工操作、质量标准的内容和对成品保护、职业健康安全、环境保护的要求，并为编制钢筋电渣压力焊施工的技术交底提供依据，特编制此施工工艺规程。
1.2适用范围本施工工艺规程适用于工业与民用建筑现浇钢筋混凝土结构中直径0 14—Q 40mm HRB235 —HRB4OO 级(I —川级)、竖向或斜向配置(倾斜度4:1范围内)的钢筋进行电渣压力焊连接。
1.3编制依据(1)建筑工程施工质量验收统一标准(GB50300-2001)(2)混凝土结构工程施工质量验收规范(GB50204-2002)(3)钢筋焊接及验收规定(JGJ18—2003)2施工准备2.1技术准备(1)认真审阅图纸，进行图纸会审，了解和掌握图纸和设计文件对钢筋工程的技术要求。
(2)结合现场情况，制定钢筋电渣压力焊的焊接工艺，并通过焊接试验选定焊接参数，对焊工进行详细的施工技术交底和安全交底。
(3 )核对有编号的要求进行钢筋电渣压力焊的布筋图纸加工单与接头数量。
2.2材料要求(1)钢筋a.钢筋有出厂合格证或质量证明书。
b.钢筋进入现场，应进行复验。
c.钢筋的级别、直径、质量证明资料、复验报告等经检查、检验和验收合格，符合设计要求。
(2)焊剂a.焊剂应具有出厂合格证，其性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
b.使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
c.焊剂应存放在干燥的库房内，防止受潮。
对已经受潮的焊剂，使用前须经250 —300 C烘焙2h。
2.3主要机具(1)手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
(2)自动电渣压力焊设备包括：焊接电源、控制箱、操作箱、焊接机头等。
(3 )焊接电源a.钢筋电渣压力焊宜采用次级空载电压较高( TSV以上)的交流或直流焊接电源。
b.一般在进行$ 32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源，进行$ 32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源。
电渣压力焊

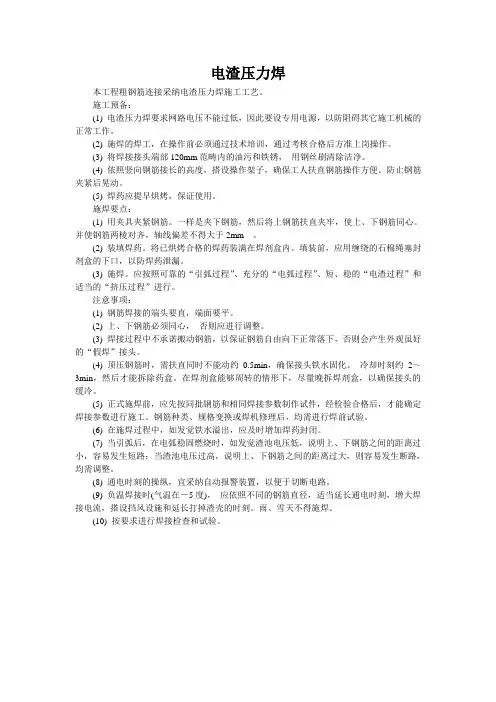

电渣压力焊本工程粗钢筋连接采纳电渣压力焊施工工艺。
施工预备：(1) 电渣压力焊要求网路电压不能过低，因此要设专用电源，以防阻碍其它施工机械的正常工作。
(2) 施焊的焊工，在操作前必须通过技术培训，通过考核合格后方准上岗操作。
(3) 将焊接接头端部120mm范畴内的油污和铁锈，用钢丝刷清除洁净。
(4) 依照竖向钢筋接长的高度，搭设操作架子，确保工人扶直钢筋操作方便。
防止钢筋夹紧后晃动。
(5) 焊药应提早烘烤，保证使用。
施焊要点：(1) 用夹具夹紧钢筋。
一样是夹下钢筋，然后将上钢筋扶直夹牢，使上、下钢筋同心。
并使钢筋两棱对齐，轴线偏差不得大于2mm 。
(2) 装填焊药。
将已烘烤合格的焊药装满在焊剂盒内。
填装前，应用缠绕的石棉绳塞封剂盒的下口，以防焊药泄漏。
(3) 施焊。
应按照可靠的“引弧过程”、充分的“电弧过程”、短、稳的“电渣过程”和适当的“挤压过程”进行。
注意事项：(1) 钢筋焊接的端头要直，端面要平。
(2) 上、下钢筋必须同心，否则应进行调整。
(3) 焊接过程中不承诺搬动钢筋，以保证钢筋自由向下正常落下，否则会产生外观虽好的“假焊”接头。
(4) 顶压钢筋时，需扶直同时不能动约0.5min，确保接头铁水固化。
冷却时刻约2～3min，然后才能拆除药盒。
在焊剂盒能够周转的情形下，尽量晚拆焊剂盒，以确保接头的缓冷。
(5) 正式施焊前，应先按同批钢筋和相同焊接参数制作试件，经检验合格后，才能确定焊接参数进行施工。
钢筋种类、规格变换或焊机修理后，均需进行焊前试验。
(6) 在施焊过程中，如发觉铁水溢出，应及时增加焊药封闭。
(7) 当引弧后，在电弧稳固燃烧时，如发觉渣池电压低，说明上、下钢筋之间的距离过小，容易发生短路；当渣池电压过高，说明上、下钢筋之间的距离过大，则容易发生断路，均需调整。
(8) 通电时刻的操纵，宜采纳自动报警装置，以便于切断电路。
(9) 负温焊接时(气温在－5度)，应依照不同的钢筋直径，适当延长通电时刻，增大焊接电流，搭设挡风设施和延长打掉渣壳的时刻。
电渣压力焊的施工方法
(8)电渣压力焊施工工艺
一、施工准备：
要求设置专用电源，网络电压不能低于380V；操作工人必须持证上岗；将焊接头端部120mm范围内的油污和铁锈，用铁丝刷清除干净；搭设简易操作架；焊药提前烘烤，保证使用；检查网络电压波动情况。
二、焊接参数：
根据部同直径钢筋，选择好焊接电流和焊接时间。
三、焊接要点：
用夹具夹紧钢筋，轴线偏差不大于2mm；安放铁丝作为引弧材料；将已烘烤合格的焊药装满焊剂盒内，装填前，应用缠绕的石棉绳塞封焊剂盒下口，防止泄露；施焊时应按照可行的“引弧过程”，充分的“电弧过程、短稳的“电渣过程”和适当的“挤压过程”进行，即借助铁丝圈引弧，使电弧顺利引燃，形成“电弧过程”。
随着电弧的稳定燃烧，电弧周围的焊剂逐渐熔化，上部钢筋加速溶化，上钢筋端部逐渐潜入渣池，电弧熄灭，转入电渣过程，当钢筋融化到一定程度，在断电源的同时，迅速顶压钢筋，并持续一定时间，使钢筋接头稳固接合。
四、质量要求
（1）接头焊包均匀，不得有裂痕，钢筋表面无明显烧伤缺陷；
（2）接头处的钢筋轴线偏移不得超过0.1d，同时不大于2mm；
（3）接头处的钢筋轴线弯折应<4°
（4）每一层同规则钢筋以280个接头为一批，抽检进行试验，必须符合该级别钢筋强度标准值。
五、安全要求
严格按照安全操作规程和施工程序，注意防火、防触电和防烫伤。
六、施工中防止假焊措施
在电渣压力焊造渣过程中，容易在渣池中产生气体，气体对焊头的质量有害，增大了接头的脆性，因此在施焊的过程中必须充分重视，焊接时，上部钢筋压力要缓慢而均匀，以排出早扎过程中产生的气体，防止接头假焊，保证工程质量。
电渣压力焊施工方案

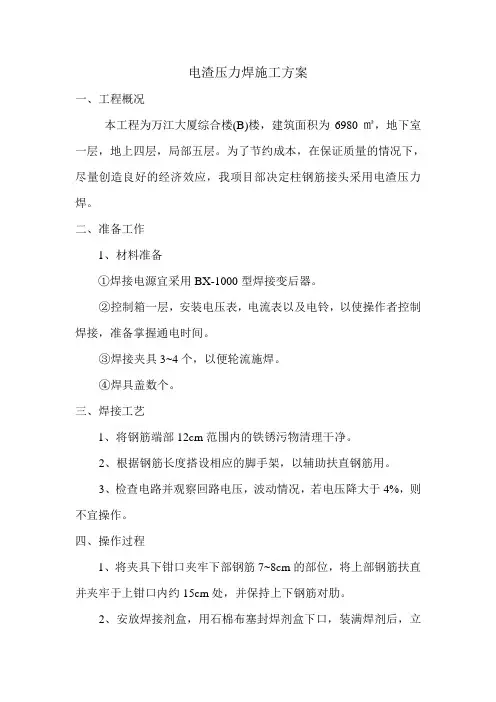

电渣压力焊施工方案一、工程概况本工程为万江大厦综合楼(B)楼，建筑面积为6980㎡，地下室一层，地上四层，局部五层。
为了节约成本，在保证质量的情况下，尽量创造良好的经济效应，我项目部决定柱钢筋接头采用电渣压力焊。
二、准备工作1、材料准备①焊接电源宜采用BX-1000型焊接变后器。
②控制箱一层，安装电压表，电流表以及电铃，以使操作者控制焊接，准备掌握通电时间。
③焊接夹具3~4个，以便轮流施焊。
④焊具盖数个。
三、焊接工艺1、将钢筋端部12cm范围内的铁锈污物清理干净。
2、根据钢筋长度搭设相应的脚手架，以辅助扶直钢筋用。
3、检查电路并观察回路电压，波动情况，若电压降大于4%，则不宜操作。
四、操作过程1、将夹具下钳口夹牢下部钢筋7~8cm的部位，将上部钢筋扶直并夹牢于上钳口内约15cm处，并保持上下钢筋对肋。
2、安放焊接剂盒，用石棉布塞封焊剂盒下口，装满焊剂后，立即将上部钢筋上升2~4cm，引燃电弧，然后继续缓缓上提钢筋5~7cm，使电弧稳定燃烧后，随着钢筋的熔断渐渐下送，并转入电渣过程。
将钢筋熔化达到一定程度后，方可松开操作扦，以免接头便移或接触不良。
钢筋的上提，下送均应适当，防止断路或短路。
五、主要参数、焊接电压、焊接电源、焊接通电时间，应按以下列表执行。
六、质量要求1、焊接接头的取样从每批成品中切取3个试件进行拉伸和弯曲试验，每300个同类型的钢筋作为一批或一层作为一批进行取样。
2、外观检查时应符合下列要求①焊接接头焊包应均匀，突出部分至少超出钢筋表面4mm，且不得有裂纹，钢筋表面无烧伤，夹渣咬肉等不良缺陷。
②接头钢筋轴线便移不得超过0.12%，且不得大于2mm。
③接头处弯折不大于4°，外观检查不合格的焊头，应将其切除重焊，或采用补强措施。
3、操作人员必须持证上岗。
4、项目部加强跟踪检查，质量员现场检查并做的跟踪记录。
5、加强班组的自检、互检和交接检。
6、加强用电安全，不得违章、野蛮操作。
电渣压力焊施工方案(3篇)
第1篇一、工程概况本工程为某住宅小区的钢筋焊接工程，主要包括基础梁、柱、墙等部位的钢筋焊接。
为确保工程质量，提高施工效率，特制定本电渣压力焊施工方案。
二、施工准备1. 施工人员准备（1）组织专业焊接队伍，对施工人员进行技术培训，确保施工人员掌握电渣压力焊的操作技能。
（2）施工人员需持有相关资质证书，具备一定的焊接经验。
2. 材料准备（1）钢筋：选用符合国家标准的钢筋，规格应符合设计要求。
（2）焊剂：选用优质焊剂，符合国家标准。
（3）焊条：选用与钢筋材质相匹配的焊条。
（4）设备：电渣压力焊机、焊剂搅拌机、焊剂回收装置等。
3. 施工场地准备（1）施工场地应平整、坚实，确保焊接设备稳定运行。
（2）设置焊接操作台，方便施工人员操作。
（3）设置焊剂储存场所，确保焊剂干燥、清洁。
三、施工工艺1. 施工流程（1）钢筋定位：根据设计图纸，确定钢筋位置，并进行标记。
（2）钢筋加工：根据设计要求，对钢筋进行切割、弯曲、焊接等加工。
（3）焊接：按照焊接工艺要求，进行电渣压力焊。
（4）检查：对焊接接头进行检查，确保焊接质量。
2. 焊接工艺（1）焊接设备：选用符合国家标准的电渣压力焊机，确保设备性能稳定。
（2）焊接参数：根据钢筋直径、焊剂种类、焊接速度等因素，确定焊接参数。
（3）焊接过程：焊接过程分为引弧、稳弧、焊接、稳弧、收弧等阶段。
（4）焊接接头：焊接接头应满足设计要求，确保接头质量。
四、质量控制1. 材料检验：对钢筋、焊剂、焊条等材料进行检验，确保材料质量符合国家标准。
2. 施工过程检验：对焊接过程进行全程监控，确保焊接质量。
3. 焊接接头检验：对焊接接头进行外观检查、超声波探伤、拉伸试验等，确保焊接接头质量。
4. 工程验收：按照国家标准和设计要求，对焊接工程进行验收。
五、安全措施1. 施工人员需穿戴个人防护用品，如安全帽、防护眼镜、手套等。
2. 严格遵守操作规程，确保焊接过程安全。
3. 焊接设备应定期检查、维护，确保设备性能良好。
电渣压力焊施工工艺
电渣压力焊施工工艺本工序为本工程的特殊过程，正式施工前需对本工序进行特殊过程确认，并且施工过程中对本工序进行监控，并留有记录。
1、施工准备（1）材料及主要机具：1）钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
2）焊剂：①焊剂可采用HJ431焊剂。
②焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250-300℃烘焙2h。
③使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀使用。
④焊剂应有出厂合格证。
3）主机机具：①手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
②焊接电源。
钢筋电渣压力焊宜采用次级空载电压较高（TSV以上）的交流电。
（2）作业条件：①焊工必须持有有效的焊工考试合格证。
②设备应符合要求。
焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便，以便操作者准确掌握各项焊接参数。
③电源应符合要求。
当电源电压下降大于5%，则不宜进行焊接。
④作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。
⑤注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合本规程有关条款的规定时，要调整接头位置后才能施焊。
2、施工工艺（1）工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球→安放焊剂罐、填装焊剂→试焊、做试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查电渣压力焊的工艺流程：闭合电路→引弧→电弧过程→电渣过程→挤压断电（2）检查设备、电源，确保随时处于正常状态，严禁超负荷工作。
（3）钢筋端头制备：钢筋安装之前，焊接部位和电极钳口接触的（150mm区段内）钢筋表面上的锈斑、油污、杂物等，应清除干净，钢筋端都若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直。
选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间，不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%。
电渣压力焊施工工艺
电渣压力焊施工工艺工艺流程：检查钢筋质量→检查焊接设备→校正钢筋垂直钢筋→固定焊接夹具→装焊剂→接通电源→引弧→稳压→加压顶锻保温→收集剩余焊剂、拆除夹具→打掉熔渣、检查焊接接头质量操作要点：1、焊机容量选择：电渣压力焊可采用交流或直流焊接电源，焊机容量应根据所焊钢筋直径选定。
一般32 直径及以下的钢筋焊接时，可采用容量为 600A 的焊接电源；32 直径及以上的钢筋焊接时，应采用容量为 1000A 的焊接电源。
2、确定焊接参数：钢筋焊接前，应根据钢筋牌号、直径、接头形式和焊接位置选择适宜的焊接参数。
电渣压力焊焊接参数包括焊接电流、电压和通电时间三个主要方面。
3、钢筋焊接施工之前，应清除钢筋或钢板焊接部位和与电极接触的钢筋表面上的锈斑、油污、杂物等；钢筋端部有弯折、扭曲时，应予以矫直或切除。
4、施焊：1）引弧过程：引弧宜采用钢丝圈或焊条头引弧法，亦可采用直接引弧法。
2）电弧过程：引燃电弧后，靠电弧的高温作用，将钢筋端头的凸出部分不断烧化，同时将接头周围的焊剂充分熔化，形成渣池。
3）电渣过程：渣池形成一定的深度后，将上钢筋缓缓插入渣池中，此时电弧熄灭，进入电渣过程。
由于电流直接通过渣池，产生大量的电阻热，使渣池温度升到接近 2000 度，将钢筋端头迅速均匀地熔化。
4）顶压过程：当钢筋端头达到全截面熔化时，迅速将上钢筋向下顶压，将熔化的金属、熔渣及氧化物等杂质全部挤出结合面，同时切断电源，施焊过程结束。
5）接头焊毕，应停歇 20～30s 后，方可回收焊剂和卸下夹具，并敲去渣壳，四周焊包应均匀，凸出钢筋表面的高度应大于或等于 4mm。
5、焊接缺陷消除：在焊接生产中焊工应进行自检，当发现偏心、弯折、结合不良、烧伤、夹渣等焊接缺陷时，应查找原因和采取措施，及时清除。
电渣压力焊连接完成的电渣压力焊连接头质量要求：1、电渣压力焊接头应逐个进行外观检查。
当进行力学性能试验时，应从每批接头中原位取样对比相对表观质量较差 3 个试件（以确保该批焊接的整体质量）做拉伸试验。
12竖向钢筋中电渣压力焊是很常见的施工工艺
竖向钢筋中电渣压力焊是很常见的施工工艺，有哪些要点要掌握呢？一、施工准备主要机具和材料1、机具：BX3－630型交流弧焊机、MH型丝杆传动式双柱焊接机头，圆形焊剂盒及HJ431型焊剂。
2、材料：ф16二、施工工艺焊接工艺：施焊前，焊接夹具的上，下钳口应夹紧在上，下钢筋上：使钢筋不得晃动。
电渣压力焊的工艺过程、引弧、电弧、电渣和顶压过程。
以下是付费内容1、引弧过程：采用直接引弧法，在通电后迅速将上钢筋提起，使两端头之间的距离成2～4CM引弧。
当钢筋端头夹杂不导电物资或过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后提起，达到引弧目的。
2、电弧过程：靠电弧的高温作用，将钢筋端头的凸出部分不断烧化：同时将接口周围的焊剂充分熔化，形成一定深度的渣池。
3、电渣过程：渣池形成一定深度后，将上钢筋缓缓插入渣池中，此时电弧熄灭，进入电渣过程。
由于电流直接通过渣池，产生大量的电阻热，使渣池温度达到近2000度，将钢筋端头迅速均匀熔化。
4、顶压过程：当钢筋端头达到全截面熔化时，迅速将上钢筋向下顶压，将熔化的金属、熔渣及氧化物全部挤出结合面，同时切断电源，焊接结束。
接头焊毕，应停歇后，方可回收焊剂和卸下焊接夹具，并敲击渣壳，四周焊包应均匀，凸出钢筋表面的高度应大于或等于4mm.。
三：操作要点1、钢筋焊接时，应先检查待焊钢筋，端部应除绣，调直。
2、上、下钢筋应对齐，防止错位。
3、焊接压顶过后，应待己秒钟方可松开手柄，以免接头偏斜或结合不良。
4、焊接不同直径的钢筋就采用不同的焊接参数。
5、同一构件内的焊接接头应互相错开，错开长度为35d且不小于500mm同一根钢筋在此范围内不得有两个接头。
6、焊接接头距离钢筋弯折处，不应小于钢筋直径的10d，且不宜位于构件的最大弯折处。
7、焊接过程中发现裂纹，未熔合，烧伤等现象，应查找原因，并及时采取措施消除。
四：质量要求焊接接头外观检查应逐个进行，并符合以下要求：1、接头焊包均匀，不得有裂纹，钢筋表面无明显烧伤等缺陷。
电渣压力焊施工方法
电渣压力焊1．特点在现浇钢筋混凝土结构的柱子等竖向构件中，一般钢筋直径较大，间距较小，用此方法施工，不但可以减少钢筋绑扎搭接长度造成的钢筋浪费，降低成本，而且对钢筋及混凝土的施工都较易操作，有利于保证工程质量。
2．适用范围凡现浇钢筋混凝土柱、墙板等竖向结构中的I、_级钢筋（或类似材性的进口钢筋），倾斜度在4:1 范围内，直径在16～32mm，都可采用本方法焊接。
3．工艺原理（1）焊接原理：竖向钢筋电渣压力焊的基本原理是：借助被焊钢筋端头之间形成的电弧熔化焊剂而获得2000_左右的高温溶渣，将被焊端头均匀地熔化，再经挤压而形成焊接接头。
（2）焊接操作控制原理：可采用自控和手控相结合的方式。
即在造渣过程和电渣过程中，钢筋的上提和下送是靠人工控制，而造渣过程和电渣过程中所需时间则靠自动控制，当满足要求时间时，就自动报出信号，以便及时挤压，从而保证焊接质量。
（3）焊接采用“431”焊剂，其主要作用是保护金属熔化避免氧化，以促进焊头的形成，并使熔渣形成渣池。
4．工艺流程5．操作要点（1）焊前准备清除钢筋端部约100mm 长度的铁锈，钢筋端部扭曲、弯折给以调直或切除掉。
固定机头于下钢筋上（使下钢筋伸出下夹钳约80mm 左右），辅助工将上钢筋扶正找直并对准下钢筋固定于机头上夹钳上（保证上夹钳有提升空隙30mm 左右），要求上下钢筋同心竖肋对齐。
在两钢筋接触处放入引弧钢丝圈，套上焊药盒，在焊剂盒斜底与下钢筋间隙处塞严石棉布垫，最后将干燥431 焊剂灌入药盒。
（2）施焊1）准备：接通电源，调节好电流和通电时间。
2）施焊：按下对焊开关，立即将上钢筋提升2～4mm 引燃电弧，使上、下钢筋受电弧热而局部熔化，周围焊剂形成熔渣，根据操作箱上电压表控制上下钢筋间隙，确保规定渣池电压，待钢筋熔化量及通电时间达到预定程度后，自动停电，铃声信号响，操作箱的电压表指示消失，迅速顶压，焊接过程完成。
3）卸机头：待钢筋冷却2min 后即松开上夹钳，打开焊剂药盒回收焊剂，然后松开下夹具，取下机头，敲去渣壳，露出焊包，到此，焊头过程即全部结束。
电渣压力焊专项施工方案
电渣压力焊专项施工方案
一、施工准备
1.确定焊接设备和电源线是否完好，如有损坏需及时更换。
2.检查焊接工件表面的杂质和氧化物，保证焊接面清洁。
3.准备所需的焊接材料、辅助工具和焊接相关的安全器材。
二、工艺控制
1.选择适当的焊接电流和电压参数，根据工件材料和厚度进行调整。
2.控制焊接速度和焊接压力，保证焊接质量和稳定性。
3.注意焊接过程中的焊缝对准和焊缝形状，确保焊接的完整性和美观性。
三、安全保障
1.确保焊接区域通风良好，减少有害气体的产生。
2.佩戴焊接手套、面罩等个人防护用具，避免操作人员受伤。
3.在操作结束后及时关闭焊接设备，并清理工作区域，防止火灾和意外
伤害的发生。
四、质量检测
1.对焊接后的工件进行外观检查，检查焊缝的密实程度和表面平整度。
2.进行焊接接头的拉伸和剪切测试，评估焊接接头的强度和可靠性。
3.配合相关部门进行必要的焊接质量检测，并记录检测结果和分析数据。
五、施工总结与改进
1.每次施工结束后进行总结，总结焊接过程中的问题和不足之处。
2.根据总结的经验和教训，及时改进工艺流程和操作方法，提高施工的
安全性和效率性。
3.不断学习和提升，掌握最新的焊接技术和知识，保持施工质量的持续
改进和提升。
以上是电渣压力焊专项施工方案的基本要点，希望能够对相关人员在施工过程
中提供一定的指导和帮助。
电渣压力焊施工方案
电渣压力焊施工方案
一、电渣压力焊施工工艺过程如下：
1、焊接夹具的上、下钳口应夹紧于上、下钢筋上，钢筋一经夹紧，不得晃动。
2、引弧方法采用焊条头引弧法或直接引弧法。
3、引燃电弧后，应进行电弧过程，然后加快上钢筋下送速度使钢筋端面与液态渣池接触，转变为电渣过程，最后在断电的同时，迅速下压上钢筋，挤出溶化金属和溶渣。
4、接头焊好后，应停歇30~60秒，方可回收焊剂和卸下焊接夹具，并敲去渣壳，四周焊包应均匀，凸出钢筋表面的高度应大于或等于
4mm。
二、焊接工具要求
焊接夹具应具有刚度，在最大允许荷载下应移动录活，操作便利，焊剂筒直径与所焊钢筋直径相适应。
三、接头质量控制
1、焊接头焊包凸出钢筋表面高度应大于或等于4mm。
2、钢筋与电极接触处，应无烧伤缺陷。
3、接头处的弯折角不得大于4°
4、接头处的轴线偏移不得大于钢筋直径的0.1倍，且不大于2mm。
四、电渣压力焊接头焊接缺陷消除措施：
1、轴线偏移采取措施：（1）矫直钢筋端部；（2）正确安装夹具和钢筋；（3）避免过大的顶压力。
2、弯折消除措施：（1）矫直钢筋端部；（2）注意安装和扶持上钢筋；（3）避免焊后过快卸夹具。
3、焊包不匀消除措施：（1）钢筋端面应平整；（2）填装焊剂尽量均匀；（3）延长焊接时间，适当增加溶化量。
4、气孔消除措施：（1）按规定要求烘焙焊剂；（2）清除钢筋焊接部位的铁锈；（3）确保接缝在焊剂中合适埋入深度。
5、焊包下淌消除措施：（1）彻底封堵焊剂筒的漏孔；（2）避免焊后过快回收焊剂。
6、对于外观检查不合格的焊接头应切除重焊或采取补强焊接措施。
编制人：审核人：。
(完整版)电渣压力焊施工施工工艺
电渣压力焊施工操作工艺一、施工准备1、材料（1）钢筋：本工程柱钢筋直径≥φ16的钢筋均采用电渣压力焊，进入工地的钢筋均有出厂合格证，钢筋复检报告符合有关标准或规范的规定。
钢筋的验收和加工，满足有关的规定。
（2）电渣压力焊焊接使用的钢筋端头平直、干净，无马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形。
如有严重变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。
钢筋端部200mm 范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接。
处理钢筋时应当天进行，防止处理后再生锈。
（3）电渣压力焊焊剂：有出厂合格证，化学性能指标应符合有关规定。
焊剂回收重复使用时，应除去熔焊和杂物，本工程采用HJ431焊剂。
2、机具设备（1）电渣焊机选用MH－36型。
（2）焊接夹具；应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。
焊接电缆的断面面积应与焊接钢筋大小相适应。
焊接电缆以及控制电缆的连接处必须保持良好接触。
（3）焊剂盒：应与所焊钢筋的直径大小相适应。
（4）石棉绳；用填塞焊剂盒安装后的缝隙，防止焊剂盒焊剂泄露。
（5）铁丝球：用于引燃电弧。
用22号或20号镀锌铁丝绕成直径约为10mm的圆球。
（6）切割机或圆片锯：用于切割钢筋。
3、作业条件（1）焊工经有关部门的培训、考核，均持证上岗。
焊工上岗时，应穿戴好焊工鞋、焊工手套等焊工防护用品。
（2）电渣压力焊的机具设备以及辅助设施等应齐全、完好。
施焊前要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。
（3）施焊前应搭好操作脚手架。
（4）钢筋端头已处理好，并清理干净焊剂干燥。
（5）在焊接施工前，应根据焊接钢筋直径的大小，按电渣焊机说明书选定焊接电流，造渣工作电压、电渣工作电压、通电时间等工作参数。
二、操作工序1、电渣压力焊接工艺电渣压力焊接工艺分为“造渣过程”和“电渣过程”，这两个过程是不间断的连续操作过程。
（1）“造渣过程”是接通电源后，上、下钢筋端面之间产生电弧，焊剂在电弧周围熔化，在电弧热能的作用下，焊剂熔化逐渐增多，形成一定深度渣池，在形成渣池的同时电弧的作用把钢筋端面逐渐烧平。
电渣压力焊施工工艺方法
电渣压力焊施工工艺方法1、连接施工工艺方法竖向钢筋电渣压力焊的工艺过程包括：引弧、电弧、电渣和顶压过程。
1.1引弧过程：一般施工常用的为直接引弧法。
直接引弧法是在通电后迅速将钢筋提起，使两端头之间的距离为2～4mm引弧。
这种过程很短。
当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时，可以多次把上钢筋移下与下钢筋短接后再提起，达到引弧目的。
1.2电弧过程：亦称造渣过程。
靠电弧的高温作用，将钢筋端头的凸出部分不断烧化；同时将接口周围的焊剂充分熔化，形成一定深度的渣池。
1.3电渣过程：渣池形成一定深度后，将上钢筋缓缓插入渣池中，此时电弧熄灭，进入电渣过程。
由于电流直接通过渣池，产生大量的电阻热，使渣池温度升到近2000℃，将钢筋端头迅速而均匀地熔化。
其中，上钢筋端头熔化量比下钢筋大一倍。
经熔化后的上钢筋端面呈微凸形，并在钢筋的端面上形成一个由液态向固态转化的过渡薄层。
1.4挤压过程：电渣压力焊的接头，是利用过渡层使钢筋端部的分子与原子产生巨大的结合力完成的。
因此，在停止供电的瞬间，对钢筋施加挤压力，把焊口部分熔化的金属、熔渣及氧化物等杂物全部挤出结合面。
由于焊口处于熔融状态，所需的挤压力很小(0.2～0.3KN)。
2、质量检验2.1外观检查：接头焊包要饱满和比较均匀，钢筋表面无明显烧伤。
接头处钢筋轴线的偏移不得超过钢筋直径的0.1倍，同时不得大于2mm。
外观检查要逐个进行。
2.2强度检查：强度检查时，以楼层为单位，从每批成品中切取3个试样进行拉伸试验。
每300个同类接头作为1批；同一楼层中不足300个时，仍作为一批。
3个试样均不得低于该级别钢筋的抗拉强度标准值。
如有1个不合格，则取双倍数量的试样进行复验，如仍有1个不合格，则该批即为不合格品。
电渣压力焊施工工艺流程
电渣压力焊施工工艺流程嘿，朋友们！今天咱就来唠唠电渣压力焊施工工艺流程。
你看啊，这电渣压力焊就像是一场精彩的表演！首先呢，得把要焊接的钢筋给准备好，就像演员要化好妆、穿好演出服一样，得整整齐齐、干干净净的。
钢筋的端头要处理得平平整整，可不能毛毛糙糙的，不然怎么能“演”好这场“戏”呢。
然后啊，就该安装焊接夹具啦。
这夹具就像是给演员搭的舞台，得稳稳当当的，这样钢筋才能在上面好好“表演”呀。
夹具把钢筋夹住，让它们站得直直的，不能歪歪扭扭。
接下来，就是通电引弧啦！这就好比是拉开了表演的大幕，电流一通，那可就热闹起来了。
电弧开始燃烧，就像舞台上的灯光闪烁起来，可有意思啦。
再然后呢，进入了电弧过程。
这时候就像是演员开始尽情展示自己的才艺啦，电弧稳定燃烧，钢筋也开始慢慢融化，一切都那么有序。
接着就是电渣过程啦！这就像是表演到了高潮部分，那热度，那激情，啧啧啧。
渣池形成，钢筋继续融化，不断深入。
最后，就是顶压断电啦！这就像是表演结束时的完美谢幕，用力一顶，把焊接的地方压实，然后断掉电源，一场精彩的电渣压力焊“表演”就圆满完成啦！你说这电渣压力焊是不是很神奇？就像变魔术一样，把两根钢筋牢牢地焊接在一起。
在这个过程中，每一个步骤都不能马虎，就像一场演出，每一个环节都要做到最好，才能呈现出最精彩的效果。
要是哪个环节出了差错，那可就麻烦啦，就好比演员在舞台上出了丑，多尴尬呀。
所以啊，咱干电渣压力焊这活儿的师傅们，可得打起十二分的精神，认真对待每一个步骤，把每一个焊接都当成一件艺术品来完成。
这样，咱们盖的房子、建的桥梁才能坚固耐用，才能让大家放心呀。
咱可别小看了这电渣压力焊，它可是建筑工程中很重要的一环呢。
就像人体的骨骼一样，把各个部分连接起来，让整个建筑稳稳当当的。
这可不是开玩笑的事儿，要是焊接不好，那后果可不堪设想。
总之呢，电渣压力焊施工工艺流程虽然不复杂，但绝对不能轻视。
要像对待宝贝一样对待它，认真、仔细、负责，这样才能保证焊接质量，让我们的建筑更加坚固、更加美观。
电渣压力焊施工方案
电渣压力焊施工方案
一、施工前准备工作
在进行电渣压力焊施工前，需做好以下准备工作：
1.确认焊接设备和工具的完好性；
2.检查焊接材料的质量和规格；
3.确保工作场地干净，通风良好；
4.确认相关安全措施已到位。
二、施工步骤
1. 表面准备
在进行电渣压力焊之前，需要对工件进行表面处理，清除油污和氧化物，以确保焊接质量。
2. 定位
根据焊接图纸和要求，对工件进行精确定位，保持工件处于适当的位置，以便焊接工艺的进行。
3. 电极安装
将电极插入焊机中，根据规定进行电极固定和调整，保持电极与工件的接触良好。
4. 施加压力
在电极就位后，开始施加压力，根据焊接要求施加适当的压力，保证工件在焊接过程中处于稳定状态。
5. 电流设置
根据焊接材料的性质和要求，设置合适的电流参数，确保焊接过程中达到理想的焊接效果。
6. 开始焊接
当一切准备就绪后，开始进行电渣压力焊。
注意控制焊接时间和温度，确保焊接过程中的稳定性和质量。
三、施工注意事项
1.注意电极的磨损情况，及时更换电极，避免影响焊接质量；
2.严格按照工艺参数进行操作，不得随意调整；
3.定期对焊接设备进行保养和维护，确保设备的正常运行。
四、施工结束及验收
完成焊接后，对焊缝进行外观检查和技术性能检测，确保焊接质量符合要求。
以上是电渣压力焊施工的基本方案，通过严谨的施工步骤和注意事项，可以保证焊接质量和安全性。
钢筋电渣压力焊施工工艺标准
钢筋电渣压力焊施工工艺标准1、适用范围本工艺标准适用于一般工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的Ⅰ～Ⅱ级竖向或斜向（倾斜度在4：1的范围内）钢筋的连接，但不宜用于扎后余热处理的钢筋。
电渣压力焊在供电条件差、电压不稳、雨季或防火要求高的现场应慎用。
2、施工准备2．1材料2．1．1钢筋2．1．1．1钢筋的规格必须符合设计要求，有原材出厂质量证明书和钢筋原材试验报告单。
2．1．1．2进口钢筋和对钢材化学成分有怀疑的必须有钢筋原材化学分析报告，其化学成分应满足焊接要求，并应有可焊性试验。
2．1．2焊剂2．1．2．1焊剂型号宜为HJ431型。
该焊剂为熔炼型高锰高硅低氟焊剂，其性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
2．1．2．2焊剂应在干燥的环境下存放，防止受潮。
若受潮，使用前须经250 ℃烘焙2小时。
2．1．2．3回收使用的焊剂，应清除熔渣和杂物，与新焊剂均匀混合后使用。
2．1．2．4焊剂应有出厂合格证。
2．2机具设备2．2．1手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂盒等。
自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。
2．2．1．1焊接电源竖向钢筋电渣压力焊的电源宜采用次级空载电压较高（≥75V）的交流或直流焊接电源，可采用一般的BX3—500型与BX2—1000型交流弧焊机，也可采用JSD—600型与JSD—1000型专用电源，见表1-1。
（钢筋直径≤32mm时，可采用容量为600A的焊接电源；钢筋直径>32mm时，可采用容量为1000A的焊接电源。
）若现场的焊机容量较小时，可以将型号相同的两台焊机并联使用。
2．2．1．2焊接夹具焊接夹具是保证竖向钢筋电渣压力焊接头质量的关键部件，应满足以下要求：（1）小巧、轻便，对密集钢筋和高空作业的焊接有较大的适应性；（2）监控手段齐全，易于掌握，以减少对操作技能的依赖性；（3）对中迅速准确，能保证焊接质量的稳定性。
T2103 钢筋电渣压力焊施工工艺标准
Q B 淮南国能建设工程有限责任公司企业标准GNQB/T2103－2003 钢筋电渣压力焊施工工艺标准淮南国能建设工程有限责任公司发布1 总则1.1 为了加强钢筋焊接施工质量管理，统一钢筋电渣压力焊施工中的工艺过程，保证钢筋焊接质量，制定本施工工艺。
1.2 本工艺标准适用于工业与民用建筑钢筋砼结构中直径14～40mm的HPB235、HRB335竖向或斜向（倾斜度4：1范围内）钢筋的连接。
1.3 本工艺与国家标准《建筑工程施工质量验收统一标准》（GB50300—2001）（以下简称为《标准》）及《钢结构工程施工质量验收规范》（GB50205—2001）、《混凝土结构工程施工质量验收规范》（GB50204—2002）（以下简称《规范》）以及国家现行行业标准《钢筋焊接及验收规程》（JGJ18—96）（以下简称规程）配套使用。
1.4 钢筋焊接施工中采用的施工技术文件、承包合同对施工质量验收的要求不得低于《规范》规定。
1.5 钢筋焊接施工质量：工艺过程除执行《规范》、《规程》及本工艺外，应符合国家现行有关规定。
2 术语2.1 钢筋电渣压力焊将两钢筋安放成对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压形成的一种压焊方法。
2.2 闭合回路、引弧通过操纵杆或操纵盒上的开关，先后接通焊机的焊接电流回路和电源的输入回路，在钢筋端面之间引燃电弧，开始焊接。
2.3 电弧过程引燃电弧后，应控制电压值。
借助操纵杆使上下钢筋端面之间保持一定的间距，进行电弧过程的延时，使焊剂不断熔化而形成必要深度的渣池。
2.4 电渣过程随后逐渐下送钢筋，使上钢筋端部插入渣池，电弧熄灭，进入电渣过程的延时，使钢筋全断面加速熔化。
2.5 挤压断电电渣过程结束，迅速下送上钢筋，使其端面与下钢筋端面相互接触，趁热排除熔渣和熔化金属。
同时切断焊接电源。
3 基本规定3.1 焊工必须持有有效的焊工考试合格证。
电渣压力焊施工工艺
电渣压力焊本工程竖向纵筋（14≤d≤20）采用电渣压力焊，施工工艺具体如下：3.1电渣压力焊是属于熔化压力焊，利用电流，通过渣池产生的电阻热将钢筋端部熔化，然后施加压力使钢筋焊接为一体。
焊接开始时，首先在上下两钢筋端面之间引燃电弧，使电弧周围焊剂熔化形成空穴，随后在监视焊接电压的情况下，进行“电弧工程“的延时，利用电弧热量，一方面使电弧周围的焊剂不断熔化，以使渣池形成必要的深度：另一方面使钢筋端面逐渐烧平，为获得优良的接头创造条件。
接着，将上钢筋端部潜入渣池中，电弧熄灭，进行”电渣过程“的延时，利用电阻热能使钢筋全断面熔化并形成有利于保证焊接质量的端面形状。
最后，在断电的同时，进行挤压，排除全部焊渣和熔化金属，形成焊接接头。
3.2质量要求:焊包均匀,焊包直径为钢筋直径的1.6倍为最好；接头处钢筋轴线偏移不得超过0.1倍钢筋直径,且不得大于2mm；接头处的弯折角度不得大于4º；钢筋与电极接触处，应无烧伤缺陷。
3.3强度检验以每一楼层或施工区段中300个同级别钢筋接头为一验收批，不足300个接头仍应做为一批。
从每批接头中随机切取3个试件进行抗拉试验：3个试件的抗拉强度均不得低于该级别钢筋规定的抗拉强度。
3.4施工注意事项:接头的位置设在楼层上部,不超过层高的1/3处，且大于500mm.钢筋焊接端头要直,接头宜平,上下钢筋要对正压紧.焊接前先做试件,合格后方可施焊.焊机的上下钳口的同心度要调好,受潮的焊剂要晾晒干燥并烘干,且必须洁净无杂物,焊剂罐上部的石棉必须垫好或绕紧,从四周向焊剂罐内倒焊剂,严禁向一侧倾斜倒.焊接时要均匀用力,掌握好通电时间,控制焊接电流适宜.锈蚀严重的钢筋要预先除锈,钢筋埋入焊剂内的深度不得小于40毫米.常温下焊完20~30s才能拆除焊接罐;冬期低温天气焊剂罐的拆除应尽量晚一些,施焊接部位能够缓慢冷却,保证接头质量,雨雪天气不宜施焊.焊接完毕后,注意清清除干净焊渣,焊剂.4、5、闪光对焊水平受力钢筋（d＜20mm）采用闪光对焊连接5.1闪光对焊是将两钢筋安放成对接形式，利用电阻热接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于电渣压力焊得施工工艺报告
二、试验目得
１、检验施工人员得操作能力;
2、确定配备机具、材料得规格型号;
3、确定焊接工艺焊接参数，焊接电流、焊接电压、通电时间,拆除焊具时间。
三、资源配置
1、人员配置
电焊工:2名电工:1名技术员:１名
2、设备配置
BＸ1-63０型交流弧焊机:2台；
MH-36型埋弧钢筋电渣压力对焊机:2台;秒表:2个。
3、试验场地
本次试验位于宏基钻石城A27-31#楼工程施工现场。
四、试验流程
1、一般流程:
检查设备、电源——钢筋端头制备——安装焊接夹具与钢筋——安放焊剂罐、填装焊剂——施焊——回收焊剂——卸下夹具——质量检查
２、电渣压力焊得工艺流程:
闭合电路——引弧——电弧过程——电渣过程——积压断电
五、焊接方法
１、检查设备、电源
检查设备、线路有无变形、损坏，电源采用工地系统动力线路,电源电压３80V。
2、钢筋端头制备
焊接部位与电极钳口接触得钢筋表面上得锈斑、油污、杂物等,应清除干净,钢筋端部得弯折、扭曲直接切除，杜绝使用捶击矫直。
3、安装焊接夹具与钢筋ﻫ夹具得下钳口夹紧于下钢筋端部得适当位置，一般为１/２焊剂罐高度偏下5～１0mm，以确保焊接处得焊剂有足够得掩埋深度。
上钢筋放入夹具钳口后,调准动夹头得起始点,使上下钢筋得焊接部位位于同轴状态,方可夹紧钢筋。
钢筋一经夹紧,严防晃动,以免上下钢筋错位与夹具变形。
4、安放焊剂罐、填装焊剂
夹具安装好后安放焊剂罐、填装焊剂,焊剂采用ＨJ４31。
5、闭合电路、引弧
通过操作杆与操作盒上得开关，先后接通焊机得焊接电流回路与电源得输入回路,在钢筋端面之间引燃电弧,开始焊接。
6、电弧过程
引燃电弧后,控制电压值。
操作杆使上下钢筋端面之间保持一定得间距，进行电弧过程得延时,使焊剂不断熔化形成必要深度得渣池。
7、电渣过程
随后逐渐下送钢筋,使上钢筋端插入渣池,电弧熄灭,进入电渣过程得延时，使钢筋全断面加速熔化。
8、挤压断电
电渣过程结束,迅速下送上钢筋，使其端面与下钢筋端面相互接触，趁热排除熔渣与熔化金属。
同时切断焊接电源。
9、回收焊剂、卸下夹具
接头焊毕，停歇20~30ｓ,回收焊剂与卸下焊接夹具。
1０、质量检查
拆除后,检查接头轴线有无偏移弯折,咬边未焊合等现象,四周焊包凸出钢筋表面得高度不得小于4mm。
检查无误后进行强度检验。
六、试件分组
本次试验取2组：Ф1４、Ф1８各１组,每组3个试件。
根据规范要求,各组参数如下表:
／
七、试验时间及试验结果
电渣压力焊工艺试验计划于２０14年11月１5日进行。
电渣压力焊试验记录结果见下表:
电渣压力焊焊接接头力学性能检测结果汇总表
八、实验结论
根据试验结果,建议施工采用以下参数：
1、Φ１4钢筋接触电渣压力焊外电网保证电压为400V;焊接电流起弧时控制在310Ａ上下；稳弧时为30０A～450A;电弧过程U
2、１35Ｖ~4５V，电渣过程Ｕ2、２１8Ｖ~22Ｖ，通电时间控制在17s。
2、Φ18钢筋接触电渣压力焊外电网保证电压为400Ｖ;焊接电流起弧时控制在３1０A上下;稳弧时为3０0A～4５0A;电弧过程Ｕ2、1 35V~45V,电渣过程U2、2 18V～22V,通电时间控制在22s。
