Cisco3750交换机配置DHCP服务器实例网络环境：一台3750交换机，划分三个vlan，vlan2为服务器所在网络，命名为server，IP地址段为192.168.2.0，子网掩码：255.255.255.0，网关：192.168.2.1，域服务器为windows 2003 advance server，同时兼作DNS服务器，IP地址为192.168.2.10，vlan3为客户机1所在网络，IP地址段为192.168.3.0，子网掩码：255.255.255.0，网关：192.168.3.1命名为work01，vlan4为客户机2所在网络，命名为work02，IP地址段为192.168.4.0，子网掩码：255.255.255.0，网关：192.168.4.1，3750作DHCP服务器，端口1-8划到VLAN 2，端口9-16划分到VLAN 3，端口17-24划分到VLAN 4。
DHCP服务器实现功能：各VLAN保留2-10的IP地址不分配置，例如：192.168.2.0的网段，保留192.168.2.2至192.168.2.10的IP地址段不分配。
安全要求：VLAN 3和VLAN 4 不允许互相访问，但都可以访问服务器所在的VLAN 2，默认访问控制列表的规则是拒绝所有包。
配置命令及步骤如下：第一步：创建VLAN。
Switch>enSwitch#Vlan DatabaseSwitch(Vlan)>Vlan 2 Name serverSwitch(Vlan)>Vlan 3 Name work01Switch(vlan)>Vlan 4 Name work02第二步：设置VLAN IP地址。
Switch#Config TSwitch(Config)>Int Vlan 2Switch(Config-vlan)Ip Address 192.168.2.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)>Int Vlan 3Switch(Config-vlan)Ip Address 192.168.3.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)>Int Vlan 4Switch(Config-vlan)Ip Address 192.168.4.1 255.255.255.0Switch(Config-vlan)No ShutSwitch(Config-vlan)Exit/*注意：由于此时没有将端口分配置到VLAN2，3，4，所以各VLAN会DOWN掉，待将端口分配到各VLAN后，VLAN会起来。

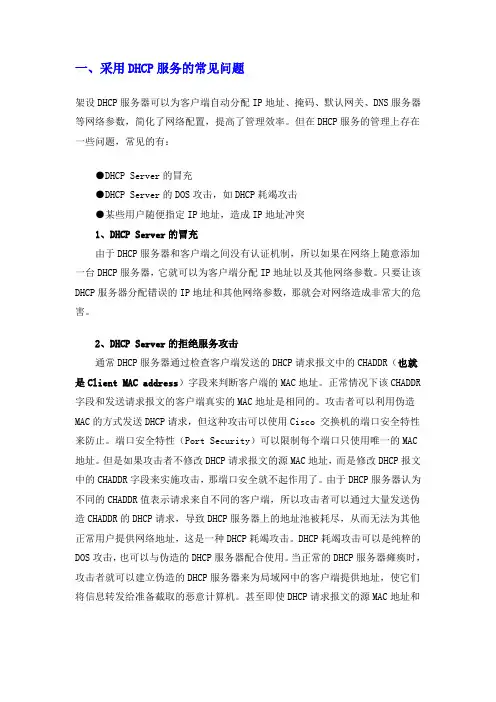

Cisco交换机DHCP+Snooping功能详解+实例
一、采用DHCP服务的常见问题架设DHCP服务器可以为客户端自动分配IP地址、掩码、默认网关、DNS服务器等网络参数，简化了网络配置，提高了管理效率。
但在DHCP服务的管理上存在一些问题，常见的有：●DHCP Server的冒充●DHCP Server的DOS攻击，如DHCP耗竭攻击●某些用户随便指定IP地址，造成IP地址冲突1、DHCP Server的冒充由于DHCP服务器和客户端之间没有认证机制，所以如果在网络上随意添加一台DHCP服务器，它就可以为客户端分配IP地址以及其他网络参数。
只要让该DHCP服务器分配错误的IP地址和其他网络参数，那就会对网络造成非常大的危害。
2、DHCP Server的拒绝服务攻击通常DHCP服务器通过检查客户端发送的DHCP请求报文中的CHADDR（也就是Client MAC address）字段来判断客户端的MAC地址。
正常情况下该CHADDR 字段和发送请求报文的客户端真实的MAC地址是相同的。
攻击者可以利用伪造MAC的方式发送DHCP请求，但这种攻击可以使用Cisco 交换机的端口安全特性来防止。
端口安全特性（Port Security）可以限制每个端口只使用唯一的MAC 地址。
但是如果攻击者不修改DHCP请求报文的源MAC地址，而是修改DHCP报文中的CHADDR字段来实施攻击，那端口安全就不起作用了。
由于DHCP服务器认为不同的CHADDR值表示请求来自不同的客户端，所以攻击者可以通过大量发送伪造CHADDR的DHCP请求，导致DHCP服务器上的地址池被耗尽，从而无法为其他正常用户提供网络地址，这是一种DHCP耗竭攻击。
DHCP耗竭攻击可以是纯粹的DOS攻击，也可以与伪造的DHCP服务器配合使用。
当正常的DHCP服务器瘫痪时，攻击者就可以建立伪造的DHCP服务器来为局域网中的客户端提供地址，使它们将信息转发给准备截取的恶意计算机。
甚至即使DHCP请求报文的源MAC地址和CHADDR字段都是正确的，但由于DHCP请求报文是广播报文，如果大量发送的话也会耗尽网络带宽，形成另一种拒绝服务攻击。
Cisco解决在DHCP环境下私自指定IP和私自搭建DHCP服务器的方法

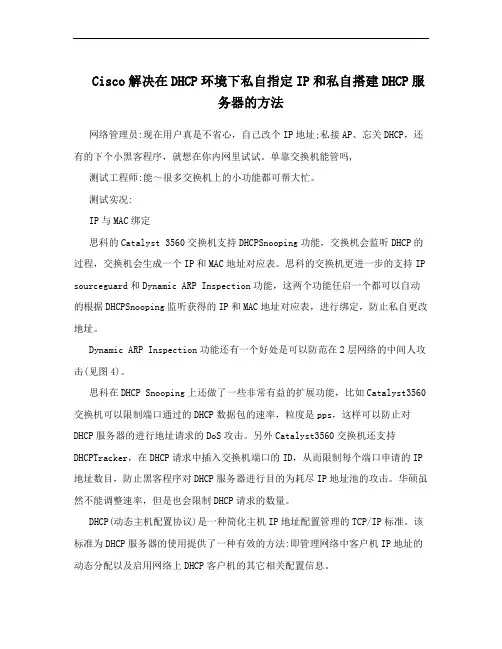

Cisco解决在DHCP环境下私自指定IP和私自搭建DHCP服务器的方法网络管理员:现在用户真是不省心，自己改个IP地址;私接AP、忘关DHCP，还有的下个小黑客程序，就想在你内网里试试。
单靠交换机能管吗, 测试工程师:能～很多交换机上的小功能都可帮大忙。
测试实况:IP与MAC绑定思科的Catalyst 3560交换机支持DHCPSnooping功能，交换机会监听DHCP的过程，交换机会生成一个IP和MAC地址对应表。
思科的交换机更进一步的支持IP sourceguard和Dynamic ARP Inspection功能，这两个功能任启一个都可以自动的根据DHCPSnooping监听获得的IP和MAC地址对应表，进行绑定，防止私自更改地址。
Dynamic ARP Inspection功能还有一个好处是可以防范在2层网络的中间人攻击(见图4)。
思科在DHCP Snooping上还做了一些非常有益的扩展功能，比如Catalyst3560交换机可以限制端口通过的DHCP数据包的速率，粒度是pps，这样可以防止对DHCP服务器的进行地址请求的DoS攻击。
另外Catalyst3560交换机还支持DHCPTracker，在DHCP请求中插入交换机端口的ID，从而限制每个端口申请的IP 地址数目，防止黑客程序对DHCP服务器进行目的为耗尽IP地址池的攻击。
华硕虽然不能调整速率，但是也会限制DHCP请求的数量。
DHCP(动态主机配置协议)是一种简化主机IP地址配置管理的TCP/IP标准。
该标准为DHCP服务器的使用提供了一种有效的方法:即管理网络中客户机IP地址的动态分配以及启用网络上DHCP客户机的其它相关配置信息。
在基于TCP,IP协议的网络中，每台计算机都必须有唯一的IP地址才能访问网络上的资源，网络中计算机之间的通信是通过IP地址来实现的，并且通过IP地址和子网掩码来标识主计算机及其所连接的子网。
在局域网中如果计算机的数量比较少，当然可以手动设置其IP地址，但是如果在计算机的数量较多并且划分了多个子网的情况下，为计算机配置IP地址所涉及的管理员工作量和复杂性就会相当繁重，而且容易出错，如在实际使用过程中，我们经常会遇到因IP地址冲突、网关或DNS服务器地址的设置错误导致无法访问网络、机器经常变动位置而不得不频繁地更换IP地址等问题。

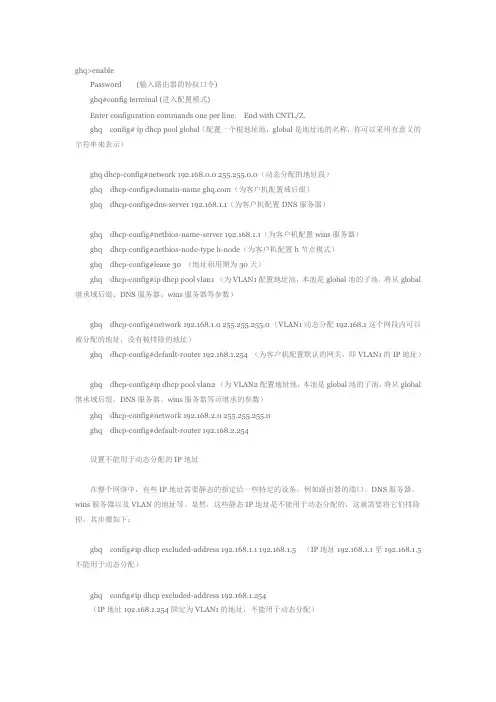

CISCO 交换机 做 DHCP服务器
