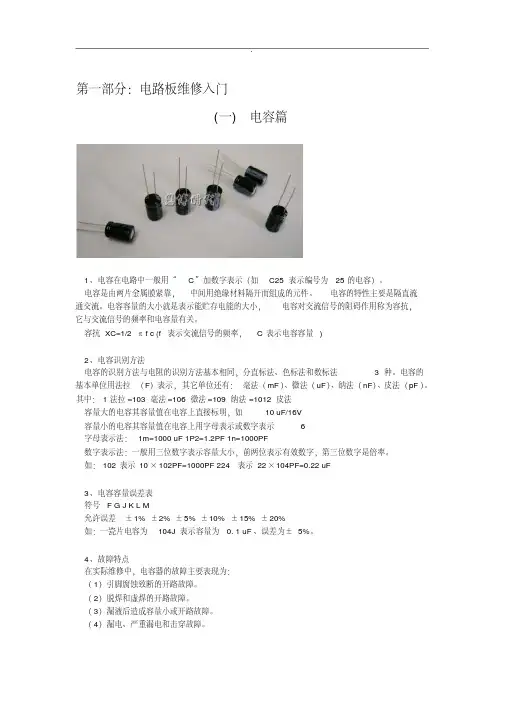

第一部分：电路板维修入门(一)电容篇1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)2、电容识别方法电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示 6字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

4、故障特点在实际维修中，电容器的故障主要表现为：（1）引脚腐蚀致断的开路故障。

（2）脱焊和虚焊的开路故障。

（3）漏液后造成容量小或开路故障。

（4）漏电、严重漏电和击穿故障。

(二)二极管晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。

1、二极管的作用二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电子维修常用维修方法

▪ 操作中，如怀疑两个引脚的元器件开路时，可不必拆下它们，而是在线路板这个元器件引脚上再焊上一个同规格的元器件，焊好后故障消失，证明被怀疑的元器件是开路。
▪ 当怀疑某个电容器的容量减小时，也可以采用上述直接并联的方式。
▪ 当代换局部电路时，如怀疑某一级放大器有故障，可将此级放大器输出端断开，另找一台同型号或同类工作正常的机器，在同样的部位断开，将好的机器断开点之前工作正常。再将断开点移至所怀疑这及放大器的输入端，再作上述代换试验，若此时故障出现，则说明怀疑是正确的，否则可排除怀疑对象。以上这种代换检测尤其适合于双声道音响的疑难故障的修理，因为双声道电器的左、右声道电路是完全一样的，这为交叉代换带来方便。
▪ "脱焊"电阻测量，由于被测元器件一端或将整个元器件从印刷电路板上脱焊下来，再用万用表电阻的一种方法，这种方法操作起来较烦，但测量的结果却准确、可靠。
▪ （1）开关件检测
▪ 各种电器中的开关组件很多，测量它们的接触电阻和断开电阻是判断开关组件质量好坏是最常用的手段。在线电阻测量开关的接触电阻应小于0.5Ω，否则为接触不良。断开电阻一般应大于几千欧为正常
▪ 电流法是通过检测晶体管、集成电路的工作电流，各局部的电流和电源的负载电流来判断电器故障的一种检修方法。
▪ 2．应用
▪ 电流法检测电子线路时，可以迅速找出晶体管发热、电源变压器等元器件发热的原因，也是检测各管子和集成电路工作状态的常用手段。电流法检测时，常需要断开电路。把万用表串入电路，这一步实现起来较麻烦。但遇到电路烧保险丝或局部电路有短路时，采用电流法测试结果比较说明问题
▪ 3）通电后的检查：这时眼要看电器内部有无打火、冒烟现象；耳要听电器内部有无异常声音；鼻要闻电器内部有无炼焦味；手要摸一些管子、集成电路等是否烫手，如有异常发热现象，应立即关机。

电路板维修技巧和方法

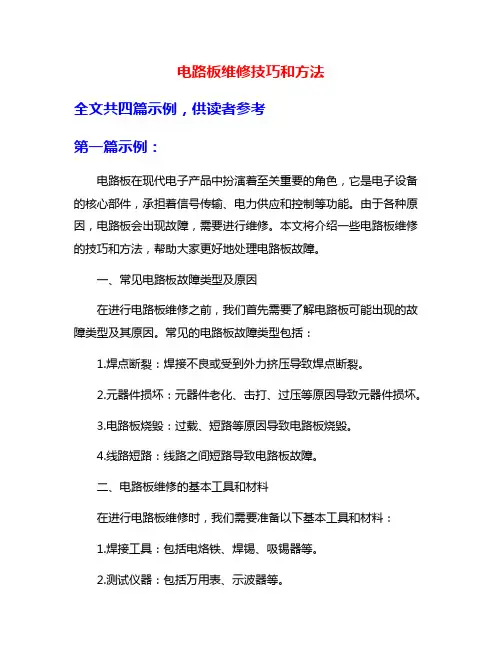

电路板维修技巧和方法全文共四篇示例，供读者参考第一篇示例：电路板在现代电子产品中扮演着至关重要的角色，它是电子设备的核心部件，承担着信号传输、电力供应和控制等功能。

由于各种原因，电路板会出现故障，需要进行维修。

本文将介绍一些电路板维修的技巧和方法，帮助大家更好地处理电路板故障。

一、常见电路板故障类型及原因在进行电路板维修之前，我们首先需要了解电路板可能出现的故障类型及其原因。

常见的电路板故障类型包括：1.焊点断裂：焊接不良或受到外力挤压导致焊点断裂。

2.元器件损坏：元器件老化、击打、过压等原因导致元器件损坏。

3.电路板烧毁：过载、短路等原因导致电路板烧毁。

4.线路短路：线路之间短路导致电路板故障。

二、电路板维修的基本工具和材料在进行电路板维修时，我们需要准备以下基本工具和材料：1.焊接工具：包括电烙铁、焊锡、吸锡器等。

2.测试仪器：包括万用表、示波器等。

3.维修材料：包括焊锡丝、绝缘胶带、清洁剂等。

三、电路板维修的步骤接下来，我们将介绍一般电路板维修的步骤：1.确认故障部位：通过观察和检测，确认电路板的故障部位。

2.清洁电路板：使用清洁剂清洁电路板表面，保持电路板清洁。

3.检查焊点：检查焊点是否存在断裂或焊接不良的情况，进行修复。

4.检查元器件：检查元器件是否损坏或老化，将损坏元器件更换。

5.检查线路：检查电路板线路是否有短路情况，进行修复。

6.测试电路板：使用测试仪器对电路板进行测试，确认故障是否修复。

在进行电路板维修时，我们需要注意以下几点：1.安全第一：在维修电路板时，要保证操作过程安全，避免触电或火灾等危险。

2.细心认真：对于每一个细节都要认真对待，确保维修质量。

3.保持稳定：在焊接时要保持手稳定，避免造成不必要的焊接错误。

4.避免过热：在使用电烙铁时要注意避免过热，避免导致元器件损坏。

五、电路板维修的常见问题及解决方法在电路板维修过程中，可能会遇到一些常见问题，下面为大家介绍一些解决方法：1.焊接不良：重新焊接焊点，并加强固定。

正确的电路修理方法模版（3篇）

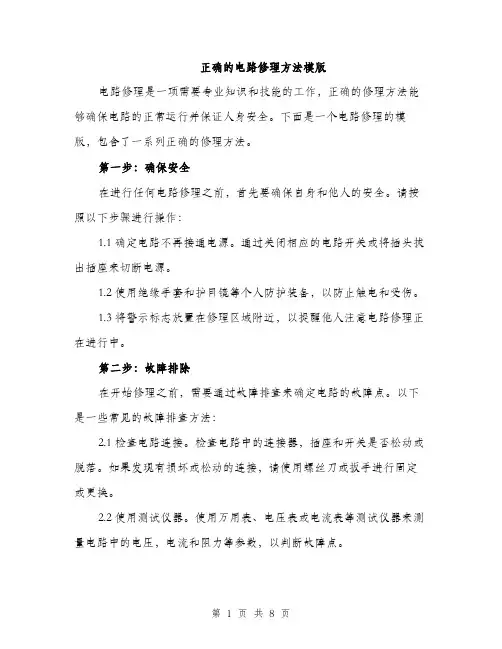

正确的电路修理方法模版电路修理是一项需要专业知识和技能的工作，正确的修理方法能够确保电路的正常运行并保证人身安全。
