标准灯杆尺寸参数表
灯杆相关标准参数

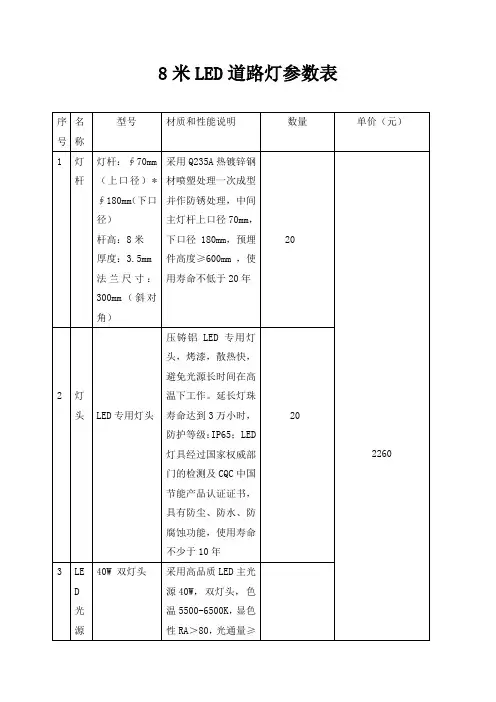

一、标准灯杆尺寸参数表
二、利用率
1、公司常用规格材料：常规灯杆宽为0.85米、1.25米、1.5米，厚度为2.75mm、
3.0mm、3.5mm、3.75mm。
2、6-12米利用率计算如下：
6米灯杆：
（1）已知灯杆上口=φ60 锥度=11‰δ=2.75 L=6000 选用宽为1.25米钢板料；
得到：开料尺寸：上口开料尺寸=174 下口开料尺寸=387，根据下料尺寸，可开4张。
4张钢板的重量=7.85×0.275×112.2×600=145.33Kg
（2）1.25米钢板全部利用完的重量=7.85×0.275×125×600=161.9Kg
（3）材料的利用率=145.33/161.9×100%=89.77%
7米灯杆：
（1）已知灯杆上口=φ60 锥度=11‰δ=3.0 L=7000 选用宽为1.25米钢板料；
得到：开料尺寸：上口开料尺寸=179 下口开料尺寸=421，根据下料尺寸，可开4张。
4张钢板的重量=7.85×0.3×120×700=197.82Kg
（2）1.25米钢板全部利用完的重量=7.85×0.3×125×700=206.06Kg
（3）材料的利用率=197.82/206.06×100%=96%
8米灯杆：
（1）已知灯杆上口=φ60 锥度=11‰δ=3.0 L=8000 选用宽为1.25米钢板料；
得到：开料尺寸：上口开料尺寸=179 下口开料尺寸=456，根据下料尺寸，可开4张。
4张钢板的重量=7.85×0.3×127×800=239.27Kg
（2）1.25米钢板全部利用完的重量=7.85×0.3×125×800=235.5Kg
(3) 材料的利用率=239.27/235.5×100%=101%
10米灯杆：
（1）已知灯杆上口=φ70 锥度=11‰δ=3.75 L=10000 选用宽为1.5米钢板料；
得到：开料尺寸：上口开料尺寸=208 下口开料尺寸=553，根据下料尺寸，可开4张。
4张钢板的重量=7.85×0.375×152.2×1000=448.04Kg
（2）1. 5米钢板全部利用完的重量=7.85×0.375×150×1000=441.56Kg
（3）材料的利用率=448.04/441.56×100%=101%
12米灯杆：
（1）已知灯杆上口=φ70 锥度=11‰δ=3.75 L=12000 选用宽为0.85米钢板料；
得到：开料尺寸：上口开料尺寸=208 下口开料尺寸=624，根据下料尺寸，可开2张。
2张钢板的重量=7.85×0.375×83.2×1200=293.9Kg
（2）0.85米钢板全部利用完的重量=7.85×0.375×85×1200=300.26Kg
（3）材料的利用率=293.9/300.26×100%=97.88%
