11CBFSFDZ系列防爆轴流风机分为壁式。管道
轴流风机的型号以及参数
轴流风机的型号以及参数轴流风机型号1，T35-11轴流风机T35-11系列11.2号风机T35-11系列10号风机T35-11系列9号风机T35-11系列8号风机T35-11系列号风机T35-11系列6.3号风机T35-11系列5.6号风机T35-11系列5号风机T35-11系列号风机T35-11系列3.55号风机T35-11系列2.8号风机T35-11系列3.15号风机2，SWF低噪声混流式通风机SWF系列13 号风机SWF系列12 号风机SWF系列11 号风机SWF系列10 号风机SWF系列9 号风机SWF系列8 号风机SWF系列7 号风机SWF系列6 号风机SWF 系列5 号风机SWF系列 4.5 号风机SWF系列 4 号风机SWF系列 3.5 号风机SWF系列3 号风机SWF系列 2.5 号风机3，HTF消防高温排烟风机4，GXF SJG斜流式通风机GXF系列13 号风机GXF系列12 号风机GXF系列11 号风机GXF系列10 号风机GXF系列9 号风机GXF系列8 号风机GXF系列7 号风机GXF系列6 号风机GXF 系列5.5 号风机GXF系列 5 号风机GXF系列 4.5 号风机GXF系列 4 号风机5，DZ低噪声轴流风机DZ系列13 号风机DZ系列12 号风机DZ系列11 号风机6，DWT低噪声屋顶通风机DWT系列13 号风机DWT系列12 号风机DWT系列11 号风机DWT系列10 号风机DWT系列9 号风机DWT系列8 号风机DWT系列7 号风机DWT系列 6 号风机DWT系列5.5 号风机DWT系列5 号风机DWT系列4.5 号风机DWT系列4 号风机低噪声轴流风机参数低噪声轴流风机是高效、节能、超低噪声的新型轴流风机。
CDZ是T35-11的换代产品，除具备T35-11轴流风机的特点外，由于采用了宽型前掠式叶片等栅距结构，减少了气流在叶片表面上的分离和气流旋涡的形成，降低了风机内气流的二次损耗，减少了声源的空气动力噪声，气流稳定，对保护环境，节约能源，具有很好的社会经济效益。
轴流风机工作原理及型号规格
轴流风机内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、定义轴流风机，就是与风叶的轴同方向的气流，如电风扇，空调外机风扇就是轴流方式运行风机。
之所以称为“轴流式”，是因为气体平行于风机轴流动。
轴流式风机通常用在流量要求较高而压力要求较低的场合。
轴流风机可分为钢制风机、防腐风机、PVC风机和不锈钢风机等。
二、轴流风机的工作原理当叶轮旋转时，气体从进风口轴向进入叶轮，受到叶轮上叶片的推挤而使气体的能量升高，然后流入导叶。
导叶将偏转气流变为轴向流动，同时将气体导入扩压管，进一步将气体动能转换为压力能，最后引入工作管路。
轴流式风机叶片的工作方式与飞机的机翼类似。
但是，后者是将升力向上作用于机翼上并支撑飞机的重量，而轴流式风机则固定位置并使空气移动。
轴流式风机的横截面一般为翼剖面。
叶片可以固定位置，也可以围绕其纵轴旋转。
叶片与气流的角度或者叶片间距可以不可调或可调。
改变叶片角度或间距是轴流式风机的主要优势之一。
小叶片间距角度产生较低的流量，而增加间距则可产生较高的流量。
先进的轴流式风机能够在风机运转时改变叶片间距（这与直升机旋翼颇为相似），从而相应地改变流量。
这称为动叶可调(VP)轴流式风机。
轴流风机又叫局部通风机，是工矿企业常用的一种风机，但不同于一般的风机它的电机和风叶都在一个圆筒里，外形就是一个筒形，用于局部通风，安装方便，通风换气效果明显，安全，可以接风筒把风送到指定的区域。
三、型号■管道加压轴流风机●JSF轴流通风机（SDF）●大风量轴流风机（JSF-Z）■边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机●DWEX边墙风机（WEX）●DWBX板壁式轴流风机●JYFF大风量窗式负压风机●DZ低噪声轴流风机●T35轴流风机■岗位轴流风机●JGF节能岗位风机●JGS强力岗位送风机●JGC手提式岗位抽风机●JF雾化降温风机●JN暖风机■冷却轴流风机●JBF变压器冷却风机●JSF(Z)蒸发式冷凝器风机●JLFF制冷轴流风机●JSF（T）冷却塔风机●外转子轴流风机内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

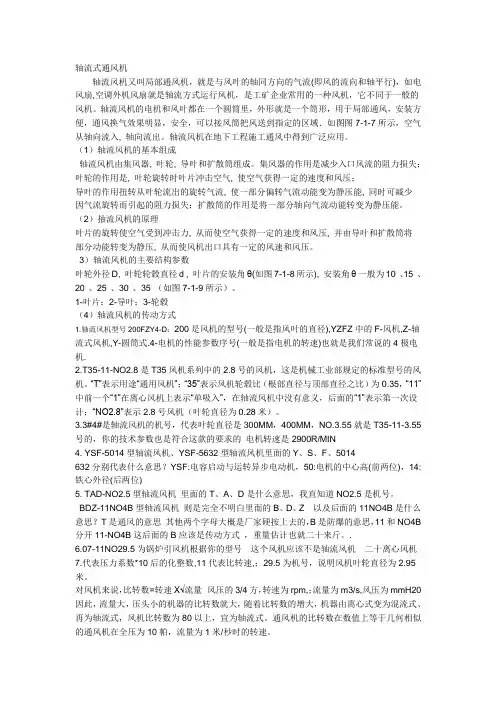

轴流式通风机型号含义
轴流式通风机轴流风机又叫局部通风机，就是与风叶的轴同方向的气流(即风的流向和轴平行)，如电风扇,空调外机风扇就是轴流方式运行风机，是工矿企业常用的一种风机，它不同于一般的风机。
轴流风机的电机和风叶都在一个圆筒里，外形就是一个筒形，用于局部通风，安装方便，通风换气效果明显，安全，可以接风筒把风送到指定的区域．如图图7-1-7所示，空气从轴向流入, 轴向流出。
轴流风机在地下工程施工通风中得到广泛应用。
（1）轴流风机的基本组成轴流风机由集风器, 叶轮, 导叶和扩散筒组成。
集风器的作用是减少入口风流的阻力损失；叶轮的作用是, 叶轮旋转时叶片冲击空气, 使空气获得一定的速度和风压；导叶的作用扭转从叶轮流出的旋转气流, 使一部分偏转气流动能变为静压能, 同时可减少因气流旋转而引起的阻力损失；扩散筒的作用是将一部分轴向气流动能转变为静压能。
（2）抽流风机的原理叶片的旋转使空气受到冲击力, 从而使空气获得一定的速度和风压, 并由导叶和扩散筒将部分动能转变为静压, 从而使风机出口具有一定的风速和风压。
3）轴流风机的主要结构参数叶轮外径D, 叶轮轮毂直径d , 叶片的安装角θ(如图7-1-8所示), 安装角θ一般为10°、15°、20°、25°、30°、35°（如图7-1-9所示）。
1-叶片；2-导叶；3-轮毂（4）轴流风机的传动方式1.轴流风机型号200FZY4-D：200是风机的型号(一般是指风叶的直径),YZFZ中的F-风机,Z-轴流式风机,Y-圆筒式.4-电机的性能参数序号(一般是指电机的转速)也就是我们常说的4极电机.2.T35-11-NO2.8是T35风机系列中的2.8号的风机，这是机械工业部规定的标准型号的风机。
“T”表示用途“通用风机”；“35”表示风机轮毂比（根部直径与顶部直径之比）为0.35，“11”中前一个“1”在离心风机上表示“单吸入”，在轴流风机中没有意义，后面的“1”表示第一次设计；“NO2.8”表示2.8号风机（叶轮直径为0.28米）。
轴流风机型号
轴流风机型号1. 引言轴流风机是一种常见的通风设备，广泛应用于工业和商业领域。
它主要用于排除污浊空气、通风、降温、干燥和输送颗粒物等工作场所。
本文将探讨轴流风机的型号分类以及其特点和应用。
2. 型号分类根据轴流风机的用途和特性，可以将其分为以下几个主要型号：2.1 直立式轴流风机直立式轴流风机的特点是具有小体积、高风速和大风量等优点，适用于空间有限的场所。
它广泛应用于工厂车间、仓库、体育场馆等场地。
2.2 壁挂式轴流风机壁挂式轴流风机是将风机直接安装在墙壁上，具有安装简便、占用空间小的特点。
它适用于商店、餐厅、办公室等空间较小的场所。
2.3 天花板式轴流风机天花板式轴流风机是将风机安装在天花板上，具有安装高度可调、区域风量均匀等特点。
它适用于大型商场、超市、会议厅等场所。
2.4 可调节式轴流风机可调节式轴流风机可以根据需要，调整风机的风速和风量。
它适用于需要灵活调节的场所，如娱乐场所、酒店等。
3. 特点与应用不同型号的轴流风机具有各自的特点和应用领域。
以下是常见特点和应用介绍：3.1 直立式轴流风机特点： - 小体积、高风速、大风量 - 适用于空间有限的场所- 节能、高效、噪音低应用： - 工厂车间通风 - 仓库排污通风 - 体育场馆通风3.2 壁挂式轴流风机特点： - 安装简便、占用空间小 - 主要用于局部通风 - 可调节安装角度应用： - 商店通风 - 餐厅通风 - 办公室通风3.3 天花板式轴流风机特点： - 安装高度可调、区域风量均匀 - 结构稳固、使用寿命长 - 外形美观、易清洁应用： - 大型商场通风 - 超市通风 - 会议厅通风3.4 可调节式轴流风机特点： - 可根据需要调节风速和风量 - 操作简便、灵活多变- 节能环保应用： - 娱乐场所通风 - 酒店通风 - 舞台演出通风4. 结论轴流风机是一种常见的通风设备，根据其不同型号和特点，可以应用于各种工业和商业场所。
选择合适的轴流风机型号对于通风效果的提升是非常重要的。
DFBZ方形壁式轴流风机
DFBZ-I型方形壁式轴流风机价格：面议发布日期：2008-11-2到期日期：2009-2-2详细说明机号：2.5#-6.3# 风量:600-9000m3/h 全压:40-147Pa特点：采用内转子电机直联传动,安装方便牢固、振动小、噪声低、运行平稳,出风口装自垂百叶,可防室外自然风、雨水倒灌应用：工矿企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风您现在的位置：山东玻璃钢金光集团有限公司> 供应信息 > 轴流风机T35-11轴流风机价格：面议发布日期：2008-11-2到期日期：2009-2-2详细说明T35-11型玻璃钢轴流风机，是国家机械委员会推广使用的一种高效低压通风机，该机耗电量低噪音小，并具有优良的耐腐蚀等特点。
可用于工业厂房，机械制造，化工，印染，电镀，医药等行业。
T35-11型轴流风机，以叶轮直径的大小为NO；2。
8，NO3。
15，NO3。
55，NO4，NO4。
5，NO5，NO5。
6，NO6。
3，NO7。
1，NO8，NO9，NO1O，NO11。
2，共十二种型号，每一种型号的叶片都为4或着6片。
叶片又可装成15。
20。
25。
30。
35。
等角度，因此。
每一种机号由于叶片角度的大小，主轴转速快慢的不同，风机的风压，风量及所消耗的功率也不同，具体详见性能表。
机号转速R/MIN 风量M3/H 全压PA 电机型号功率KW2．8 2900 1649 152．0 YSF-5622 0．122．8 2900 2167 168．6 YSF-5632 0．182，8 2900 2685 173．5 YSF-5632 0．182．8 2900 2912 186．2 YSF-5632 0．182．8 2900 3202 232．3 YSF-6322 0．252．8 1450 826 38．2 YSF-5014 0．0252．8 1450 1086 43．1 YSF-5014 0．0252．8 1450 1346 44．1 YSF-5014 0．0252．8 1450 1464 48．0 YSF-5024 0．0402．8 1450 1605 59．8 YSF-5024 0．0403．15 2900 2339 192 YSF-6312 0．183．15 2900 3074 213．6 YSF-6322 0．253．15 2900 3810 219．5 YS-F6332 0．37侧壁、吸顶排风» DFBZ型方形壁式轴流风机DFBZ-I型方形壁式轴流风机机号：2.5#-6.3# 风量:600-9000m3/h全压:40-147Pa特点：采用内转子电机直联传动,安装方便牢固、振动小、噪声低、运行平稳,出风口装自垂百叶,可防室外自然风、雨水倒灌应用：工矿企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风DFBZ-II型方形壁式轴流风机机号：7.1#-16# 风量:17700-64500m3/h 全压:55-62Pa特点：采用内转子电机皮带传动,安装方便牢固、振动小、噪声低、运行平稳应用：工矿企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风性能参数表DFBZ-Ⅰ型机号转速（rpm）风量（m3/h）风压（Pa）功率（kW）噪声dB（A）重量Kg2.51450600400.025≤5715 800420.025≤5815 1000540.04≤58152.81450950410.025≤5816 1230450.04≤5917 1650580.06≤60173.214501720560.04≤6119 1940620.06≤6219 2250680.09≤63203.614502010650.06≤6222 2480730.09≤6322 3370760.12≤63234.014503540890.12≤6325 4080950.18≤6326 44701090.25≤63264.5145045101140.18≤642858701210.25≤6529机号转速（rpm）风量（m3/h）风压（Pa）功率（kW）噪声dB（A）重量Kg5.0145061701350.25≤653669201420.37≤664078901470.55≤68449604085590.09≤62304582620.12≤63305224650.18≤63315.69606400780.25≤68457410820.37≤69458060940.37≤70457204800440.12≤63405558460.18≤64426045530.18≤64426.39609760920.37≤7052105701020.55≤7154120001180.75≤72567207320520.18≤65457928570.25≤6650DFBZ-Ⅱ型DFBZ-Ⅲ型三、DFBZ型风机外形尺寸表（单位：mm）1、进风口安全网2、圆形内筒3、方形外壳4、电机5、叶轮6、百叶DFBZⅠ型外形尺寸机号D L L1A×A B×B 2.5260280255320×320370×3702.8290280255350×350400×4003.2330290265390×390440×4403.637310285430×430480×4804.0410350325470×470530×5304.5460360335520×520580×5805.0510375350580×580640×6405.6570375350640×640700×7006.3640395370710×710770×770DFBZⅢ型外形尺寸机号A B C D安装开孔3.5470410380365430×430 4510450385410470×470 5610550400510570×570 6710650430610670×670 7810750455710770×770 8910850470810870×870 91010950540910970×970 101110105054010101070×1070供应DFBZ型方形壁式轴流风机当前价:面议发货期:14天内发货最小起订:不限所在地:山东德州供货总量:不限有效期2010-05-23至:供应DFBZ型方形壁式轴流风机收藏此信息放大图片12345该公司共有同类“ 通风机”供应信息详细信息DFBZ型方形壁式轴流风机DFBZ型系列风机具有明显的效率高、噪声低、运行平稳等优点，广泛适用于工矿企业、民用建筑、体育馆、畜牧业、各种娱乐场所的壁式排风，并具有以下特点：1. 外形美观，安装方便，整机制成方形，安装前在墙体上按不同机号预留方孔，安装时风机从墙体外侧放入墙洞，风机外壳与墙体之间塞以橡皮或软木即可。
DZ系列低噪声轴流风机
130 180 4-Ф8.5 Ф8.5 130 180 4-Ф8.5 Ф8.5 150 180 8-Ф8.5 Ф8.5 170 220 8-Ф8.5 Ф8.5 180 240 8-Ф11 Ф11
340 400 12-Ф11 Ф13
Ф610 Ф623 Ф690 Ф700 450 395 384 324 329 269 420 500 12-Ф11 Ф13 Ф710 Ф754 Ф790 Ф810 500 440 434 374 374 314 520 600 16-Ф11 Ф13 Ф810 Ф859 Ф900 Ф920 500 435 432 372 367 307 520 600 16-Ф13 Ф15 Ф1010 Ф1064 Ф1110 Ф1130 550 480 472 402 402 332 580 700 20-Ф13 Ф13
D1 280 320 370 390 430 480 530
L 260 260 260 260 300 300 320
机号 No 5 5.5 6 7 8 9 10
D 510 560 610 710 810 910 1010
D1 580 630 690 790 890 990 1090
L 350 420 460 480 520 600 700
280 240 234 194 194 154 350 310 304 264 264 224 280 240 234 194 794 154 350 310 304 264 264 224 280 240 234 194 194 154 350 310 304 264 264 224 300 260 254 214 214 174 390 350 344 304 304 264 320 270 264 214 214 164 420 370 364 314 314 264 400 345 344 294 289 239 450 395 394 344 339 289
CDZ型轴流风机技术参数
1.1．CDZ 型轴流式风机具备T 35-11轴流风机特点,同时将叶片设计成宽型前掠式等栅距结构,可减少气流在叶片表面上的分离及气流旋涡的形成,降低风机内气流的二次损耗,减少了声源的空气动力噪声,气流稳定。
1.2．风机叶轮直径由250～1120mm 共十四个规格,每一规格风机叶片数都为4片,风量760～60000m ３/h ,风压50~500Pa 。
1.3．产品分类●按外形结构分:壁式、岗位式、管道式。
●按使用环境分:普通型:适用于非易燃、易爆及无腐蚀性气体的环境中。
防腐型:叶轮、机壳为玻璃钢,适用于含有腐蚀性气体的环境中。
防爆型:电机为隔爆型、叶片为铝合金,适用于易燃、易爆气体的环境中,防爆等级为EXdllBT 4。
1.4．为适应不同场所噪声的要求,风机均可配不同长度的消声器,也可将风机做成包覆式。
十、CDZ 型轴流式风机1、CDZ 型轴流式风机概述2、CDZ 型轴流式风机工作条件风机可广泛应用于工矿企业、宾馆、饭店、博物馆、体育馆等通风换气场所最适用于管道加压、送风和排风及高层建筑、一般建筑的通风换气之用。
3、CDZ 型轴流式风机应用４、CDZ 型轴流式风机配置4.1.标准配置●叶轮;●电机;●机壳(风筒、电机支架);●底脚。
CDZ 型轴流风机工作温度:-20~+40℃;湿度:小于90％;介质条件:常规型:非腐蚀、非易燃、易爆气体(含尘量不超过100mg/m 3)。
防爆型:非腐蚀含有易燃、易爆气体(含尘量不超过100mg/m 3)。
防腐型:有腐蚀性气体(无任何粉尘)。
工作电源:三相、380V/50Hz(小功率风机可做成单相220V ,请订货时注明)。
4.2．备选件及附件(订货时注明是否购买)※减振设备;※控制箱;※网罩;※对接法兰;※百叶风口。
5、CDZ型轴流风机加工工艺5.1．风机叶轮为钢制,轮毂液压拉伸成型,叶片冲压后液压成形,叶片与轮毂焊接装配成形。
叶轮经静、动平衡校正,平衡精度不大于G5.6级。
防爆轴流风机功率及技术参数
防爆轴流风机功率及技术参数德力西防爆轴流风机适用于输送易燃易爆无腐蚀性气体，环境温度不得超过60℃，防爆风机广泛应用于一般工厂、仓库、办公室、内通风换气或强暖气散热，也可有较长的排气管道内间隔串联安装，以提高管道中的压力，卸下电机可做自由风扇。
防爆轴流式风机（BZF 型），用于输送易燃易爆的气体。
适用于温度组别为T1～T4的环境；叶轮由铝合金加工而成，以防止在运转中引起火花，电机采用隔爆型电机。
防爆轴流风机功率及技术参数： 产品型号 转速（r/min ） 功率（KW ） 风量（m³/h） 风压（pa) 防爆标志BT35-2.8#1450 0.18 1605 60 ExdIIBT4 Gb 2900 0.18 3202 232 BT35-3.15#1450 0.25 2273 74 2900 0.25 4545 373 BT35-3.55#1450 0.37 3265 93 2900 0.37 6542 373 BT35-4# 1450 0.55 4687 119 2900 0.55 9336 474 BT35-4.5# 1450 0.55 6658 150 BT35-5# 1450 0.75 9133 185 BT35-5.6#1450 1.1 12812 232 960 1.1 8471 101 BT35-6.3#14501.5 18250 294 960 1.5 12082 128 14501.5 19500 320 BT35-7.1#1450 3 24800 368 960 3 17296 164 BT35-8# 1450 3 37370 474 960 3 24739 208 BT35-9# 960 3 35227 263 BT35-10#960448326320BT35-11.2#9607.567892407防爆轴流风机由防爆电机、叶片、风筒等部件构成，1.适用于爆炸性气体环境1区、2区；2.适用于ⅡA、ⅡB级爆炸性气体环境；3.适用于温度组别为T1~T4的环境；4.适用于石油采炼、储存、化工、医疗、军工及军事设施等爆炸性危险环境；5.产品主要作为通风、降温之用。
轴流风机结构图、分类、应用
轴流风机结构图、分类、应用
轴流风机结构图，轴流风机，用途非常广泛，就是与风叶的轴同方向的气流，如电风扇，空调外机风扇就是轴流方式运行风机。
下面随小编去了解下轴流风机结构图。
一、轴流风机结构图
二、轴流风机分类
根据轴流风机的特性做出以下分类：
按材质分类:钢制风机、玻璃钢风机、塑料风机、PP风机，PVC风机，镁合金风机、铝风机、不锈钢风机等等。
按用途分类：防爆风机、防腐风机、防爆防腐、专用轴流风机风机等类型。
按使用要求分类：管道式、壁式、岗位式、固定式、防雨防尘式、移动式、电机外置式等。
按安装方式可分为：皮带传动式、电机直联式。
三、轴流风机应用
可用于冶金、化工、轻工、食品、医药设备、机械设备及民用建筑等场所通风换气或加强散热之用，若将机壳去掉,亦可用做自由风扇,也可在较长的排气管道内间隔串联安装,以提高管道中的风压。
轴流风机特点：
小型轴流风机：功耗低、散热快、噪音低、节能环保等。
由于体积小用途比较广泛。
大型轴流风机具有结构简单、稳固可靠、噪声小、风量大、功能选择范围广等特点。
更多轴流风机的相关资讯，请持续关注变宝网资讯中心。
本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；
变宝网官网：/?cjq
买卖废品废料，再生料就上变宝网，什么废料都有！。
轴流风机选型型号参数精
轴流风机轴流风机型号、用途、性能及轴流风机参数——(浙江聚英风机工业有限公司提供一、轴流风机型号名称、用途、性能■管道加压轴流风机●JSF轴流通风机(SDF●大风量轴流风机(JSF-ZJSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机,具有噪声低、风压适中、气动性能范围广、安装简单等特点,广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。
JSF风机有两种叶轮结构形式,JSF-A采用模压圆柱形轮毂式叶轮,具有效率高、风压大等特点。
JSF-Z采用压铸铝合金叶轮,机翼型前掠扭曲可调叶片,具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点,常用于机组设备冷却、机械生产线的工艺送风。
本系列风机一般为电机内置直联传动形式,也可做成电机外置皮带传动结构形式,用于输送特殊气体介质的场所,如厨房排油烟、工业热气等。
■边墙壁式轴流风机●DFBZ低噪声方形壁式轴流风机DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动,方形消音型外壳(可进一步降低风机噪声;整机制成方形,墙体预留方孔简单,安装方便。
出风口装有铝合金自垂百叶(可防止室外雨水、灰尘和自然风向室内倒灌;具有明显的外形美观,噪声低、运行平稳、安装牢固等优点,广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。
可根据使用场合要求制成防爆防腐型风机。
本系列风机一般配用三相电机,按用户要求可对以下配用单相电机。
●DWEX边墙风机(WEXDWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动,方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上,方形防雨罩结构牢固,外形美观。
具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点,广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。
根据输送介质的要求,可制成防腐、防爆型。
DWEX(WEX系列风机一般用于边墙壁式排风,配设45°防雨罩(或特殊制造成60°和防虫网(夜间可防止昆虫循灯光飞入车间。
防爆壁式轴流风机型号参数
防爆壁式轴流风机型号参数
关于防爆壁式轴流风机的型号参数，以下是详细的内容：
1. 风机型号：防爆壁式轴流风机通常会有一个特定的型号名称，用于区分不同的风机规格和性能。
2. 风量：风机的风量指的是单位时间内通过风机的空气体积。
通常以立方米每小时（m³/h）或立方英尺每分钟（CFM）来表示。
3. 风压：风机的风压是指风机产生的气流对抗阻力的能力。
它
通常以帕斯卡（Pa）或英寸水柱（inH2O）来表示。
4. 功率：风机的功率是指风机所需要的电力或能源输入。
通常
以千瓦（kW）或马力（HP）来表示。
5. 转速：风机的转速是指风机旋转的速度，通常以转每分钟（RPM）来表示。
6. 电压：风机的电压是指风机所需的电源电压。
通常有不同的
电压选项，如220V、380V等。
7. 防爆等级：防爆壁式轴流风机通常具有特殊的防爆设计，以
防止在爆炸性环境中引发火花或火焰。
防爆等级通常以国际防爆标
准（如ATEX、IECEx）来表示，如Ex d IIB T4。
8. 材质：风机的外壳和叶轮通常采用防爆材质，如铝合金或不
锈钢，以确保在爆炸环境中的安全性能。
9. 安装方式：防爆壁式轴流风机通常有不同的安装方式，如壁
挂式、天花板吊装式等，以适应不同的安装需求。
10. 控制方式：风机的控制方式通常有手动控制和自动控制两种。
手动控制需要通过开关或按钮进行操作，而自动控制通常通过传感器和控制系统实现。
以上是关于防爆壁式轴流风机型号参数的详细内容，这些参数可以帮助用户选择合适的风机，确保其在防爆环境中的安全运行。
轴流风机结构介绍.正式版PPT文档
叶片数 所稳产定生 区的。反向气流流经KSE分流装置重新进入主流道，从而避免了叶轮主流道内产生的气流往复流动――喘振，使风机喘振区变成了
进主出要口 作膨用胀是节随着、通护流轴面管积、的活增节大、，可气调体前逐导渐叶减芯速筒，等将气体V的型动能叶转变片为(所等需强的静度压能、。固有频率高、压力系数高)
转动组
Form01半联轴器
叶轮 Form03半联轴器
隔垫 传扭中间轴装配 主轴承装配
冷风管路
该风 机采用的 是空气冷 却，若电 机不用油 站，那么 整台风机 无油无水， 非常利于 环境文明 达标。
润滑管路
许多轴流风机采用的是油脂润滑方式，不需要油站， 加油方式是每隔一个月，用专用脚踏式注油器加油一次， 每次只需加油100-150克。
进出口膨胀节 、护轴管、活节、可调前导叶芯筒等
运行原理
能量转换过程：
电机
叶轮、后导叶、扩压器
电能
机械能
(流体)静压能和动能
轴流通风机是一种以
叶轮子午面的流道， 沿着流动方向急剧收 敛，通过叶轮的作功， 气流速度迅速增加， 从而获得动能，并通 过后导叶将烟气的螺 旋运动转化为轴向运 动而进入扩压器，并 在扩压器内将烟气的 大部分动能转化成系 统所需的静压能的轴 流式通风机。根据其 工作原理，通称子午 加速风机。
有振动监测装
置，其测振探
头安装在风机
机壳中分法兰
上，反映放大
后的轴承振动
。 0.78~0.86
主要作用是改变气 流方向，同时收敛进气 室，改变气流流动状况， 使气流在进入集流器之 前更为均匀
主要作用是改变经叶 轮流出的气流方向，克 服气体流动损失。气体 经过后导叶扩压整流后， 使气体轴向流出，提高 了局部负荷效率。
壁式轴流风机参数
壁式轴流风机参数如下：型号：11#电压：220V电流：5A转速：1450/r/min功率：1.5KW风量：≥6600m3/h全压：≥220Pa噪声：≤78dB效率：≥65%功率因数：0.8功率偏差：±10%启动电流：额定电流的2-5倍适用环境温度：＜35℃防水等级：IP54或IP44叶轮（特殊定做）旋转方向：左/右旋转重量（KG）：根据定制规格不一电压偏差范围：±15%防护等级标准：IP54（部分防护等级IP34）风量（全压）可调范围：30%-75%使用场所：除尘、除油烟、降温、空气流动等用途特性参数范围：工作电流（额定电压下）、额定功率、电压偏差范围等表面温升（安全值）：＜60℃（GB4943.1-2012）外形尺寸（长×宽×高）：L×W×H（单位：mm）根据定制规格不一质保年限：1-3年（具体年限视厂家而定）该壁式轴流风机常用于电镀、涂装、包装、电子、塑胶、纺织印染、等工业风热设备的通风冷却。
安装方便，吊杆，轴承均经过二次加工，与传统的轴流风机相比有明显的竞争优势，具体体现在安装方便、耐用性好、性价比高。
同时对1#-8#三种机型提供了全新的外观设计，可根据用户需要提供定制服务。
但在使用过程中，应按照设备类型选用适当的消声器，并保证机壳上的箭头方向与风向一致，避免反向吹风，减小风机的使用效果。
在保养时，应注意轴承润滑和定时更换轴承箱内的润滑脂。
同时，如果功率大的风机使用时间较长，叶轮上会积累很多尘土，应及时清除。
壁式轴流风机的价格根据功率和型号的不同而不同，一般价位在150到800元左右。
在实际使用中，用户应根据具体场所的环境进行选择，不同的使用环境应选择不同型号的壁式轴流风机。
环境的选择主要是根据噪声要求和空气流动的要求，通常选用直径较小，风量较小但噪音较低的机型。
在保养上，轴承是风机的核心部件，应避免异物进入轴承内，必要时可使用防尘盖或防尘罩等。
CBF-500防爆轴流风机
CBF-500防爆轴流风机：一、CBF-500防爆轴流风机可分为CBF防爆轴流风机 220V 和CBF防爆轴流风机 380V,客户可根据自己的用电需求选择适合的机型。
二、CBF系列防爆轴流风机的风叶是三片，根据这三片风叶的直径，我们把CBF防爆轴流风机分为了以下5个型号：CBF-300，风叶直径300mm，功率0.18KW,主轴转数1450rpm,风量2280; 电压220V/380V CBF-400，风叶直径400mm，功率0.37KW,主轴转数1450rpm,风量2880;电压220V/380V CBF-500，风叶直径500mm，功率0.55KW,主轴转数1450rpm,风量5700;电压220V/380V CBF-600，风叶直径600mm，功率0.75KW,主轴转数1450rpm,风量8700;电压220V/380V CBF-700，风叶直径700mm，功率1.1KW,主轴转数1450rpm,风量10200;电压220V/380V三、腾达防爆生产的CBF防爆轴流风机可以采用岗位式安装或者固定式(管通式）安装，客户在订货时请与我司销售人员确认。
四、的特点：1、CBF-00防爆轴流风机是BAF防爆轴流风机的改良升级版，因此各种性能都已加强。
2、风机采用优质钢板卷曲而成，具有较高的强度。
3、电机性能可靠、能耗低、寿命长。
五、安装和使用：1、首先检查框架、风叶有无变形，扇叶转动是否灵活，有无摩擦现象。
检查所有坚固件是否齐全、拧紧，应有防爆合格证编号。
2、线路电压必须与电机上额定电压相符。
3、用500V兆欧表检查电动机的绝缘电阻，其电阻值若小于5MΩ，则应用烘干法或短路电流法进行干燥处理，使其绝缘电阻大于5MΩ。
4、必须配用小型防爆开关作电源开关，或将普通开关安装于室外无爆炸性的地方。
5、接电源的电缆外径与密封圈相符，拧紧、压紧螺母后应保证密封圈与电缆间，密封圈与出线咀间无间隙，否则将推动隔爆性能。
壁式轴流风机在墙壁上的安装高度有没有设计或规范要求
壁式轴流风机在墙壁上的安装高度有没有设计或规范要求壁式轴流风机在墙壁上的安装高度有没有设计或规范要求方形壁式轴流风机方形壁式轴流风机，就是与风叶的轴同方向的气流，如电风扇，空调外机风扇就是轴流方式运行风机。
之所以称为“轴流式”，是因为气体平行于风机轴流动。
轴流式风机通常用在流量要求较高而压力要求较低的场合。
轴流式风机固定位置并使空气移动。
轴流风机用途可用于冶金、化工、轻工、食品、医及民用建筑等场所通风换气或加强散热之用.若将机壳去掉,亦可用做自由风扇,也可在较长的排气管道内间隔串联安装,以提高管道中的风压。
方形壁式轴流风机如何在墙壁安装固定!方形壁式轴流风机方形壁式轴流风机，就是与风叶的轴同方向的气流，如电风扇，空调外机风扇就是轴流方式运行风机。
之所以称为“轴流式”，是因为气体平行于风机轴流动。
轴流式风机通常用在流量要求较高而压力要求较低的场合。
轴流式风机固定位置并使空气移动。
轴流风机用途可用于冶金、化工、轻工、食品、医药及民用建筑等场所通风换气或加强散热之用.若将机壳去掉,亦可用做自由风扇,也可在较长的排气管道内间隔串联安装,以提高管道中的风压。
dfbz方形壁式轴流风机怎么安装很简单的，根据风机的尺寸，在墙壁式掏个洞，然后把风机放进去，然后再搞点泥把多余的缝隙填上就可以了轴流风机按装高度一、水平剖分机组应将主体风筒上部和转子拆下，并将主体风筒下部、轴承座和底座等在基础上组装后，用成对斜垫铁找平。
二、垂直剖分机组应将进气室安放在基础上，用成对斜垫铁找平，再安装轴承座，且轴承座与底平面应均匀接触，两轴承孔对公共轴线的不同轴度不应超0.05毫米。
轴瓦研刮后，将主轴平放在轴瓦上，用划针固定在主轴轴头上，以进气室密封圈为基准测主轴和进气室的不同轴度，其值不应超过2毫米，然后依次装上叶轮、机壳、静子和扩压器。
三、立式机组的不水平度不应超过0.2/1000，用水平仪在轮毂上测量，传动轴与电动机轴的不同轴度，径向位移不应超过0.2/1000。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BT35-11,T35-11,FT35-11,.FBT35-11,,CBF，SF,DZ,系列防爆轴流风机分为：壁式。
管道式，固定式，岗位式，移动支架式BT35-11,BT35-11,T35-11,FT35-11,.FBT35-11,, CBF/BAF，SF,DZ,系列防爆轴流风机可配：防雨百叶窗，45°，90°防雨弯头，配风管，防虫网，防鸟网.详细技术参数说明BT35-11-2.8 0.25KW 0.12KW 2900rmp 1450rmp 3202m3/h 232paBT35-11-3.15 0.55KW 0.18KW 2900rmp 1450rmp 4545m3/h 294paBT35-11-3.15 0.75KW 0.18KW 2900rmp 1450rmp 6542m3/h 373paBT35-11-4 1.1KW 0.25KW 2900rmp 1450rmp 9336m3/h 474paBT35-11-4 .5 0.37KW 0.37KW 1450rmp 1450rmp 6658m3/h 150paBT35-11-5 0.75KW 0.37KW 1450rmp 960rmp 9133m3/h 185paBT35-11-5.6 1.1KW 0.37KW 1450rmp 960rmp 12812m3/h 232paBT35-11-6.3 1.5KW 0.75KW 1450rmp 960rmp 12082m3/h 294paBT35-11-7.1 3KW 1.1KW 1450rmp 960rmp 26120m3/h 373paBT35-11-8 4KW 2.2KW 1450rmp 960rmp 37070m3/h 474paBT35-11-9 4KW 4KW 960rmp 960rmp 35227m3/h 263paBT35-11-10 5.5KW 5.5KW 960rmp 960rmp 48326m3/h 324paBT35-11-11.2 7.5KW 7.5KW 960rmp 960rmp 67892m3/h 407paT35-11-2.8 0.25KW 0.12KW 2900rmp 1450rmp 3202m3/h 232paT35-11-3.15 0.55KW 0.18KW 2900rmp 1450rmp 4545m3/h 294paT35-11-3.15 0.75KW 0.18KW 2900rmp 1450rmp 6542m3/h 373paT35-11-4 1.1KW 0.25KW 2900rmp 1450rmp 9336m3/h 474paT35-11-4 .5 0.37KW 0.37KW 1450rmp 1450rmp 6658m3/h 150paT35-11-5 0.75KW 0.37KW 1450rmp 960rmp 9133m3/h 185paT35-11-5.6 1.1KW 0.37KW 1450rmp 960rmp 12812m3/h 232paT35-11-6.3 1.5KW 0.75KW 1450rmp 960rmp 12082m3/h 294paT35-11-7.1 3KW 1.1KW 1450rmp 960rmp 26120m3/h 373paT35-11-8 4KW 2.2KW 1450rmp 960rmp 37070m3/h 474paT35-11-9 4KW 4KW 960rmp 960rmp 35227m3/h 263paT35-11-10 5.5KW 5.5KW 960rmp 960rmp 48326m3/h 324paT35-11-11.2 7.5KW 7.5KW 960rmp 960rmp 67892m3/h 407paFT35-11-2.8 0.25KW 0.12KW 2900rmp 1450rmp 3202m3/h 232paFT35-11-3.15 0.55KW 0.18KW 2900rmp 1450rmp 4545m3/h 294paFT35-11-3.15 0.75KW 0.18KW 2900rmp 1450rmp 6542m3/h 373paFT35-11-4 1.1KW 0.25KW 2900rmp 1450rmp 9336m3/h 474paFT35-11-4 .5 0.37KW 0.37KW 1450rmp 1450rmp 6658m3/h 150paFT35-11-5 0.75KW 0.37KW 1450rmp 960rmp 9133m3/h 185paFT35-11-5.6 1.1KW 0.37KW 1450rmp 960rmp 12812m3/h 232paFT35-11-6.3 1.5KW 0.75KW 1450rmp 960rmp 12082m3/h 294paFT35-11-7.1 3KW 1.1KW 1450rmp 960rmp 26120m3/h 373paFT35-11-8 4KW 2.2KW 1450rmp 960rmp 37070m3/h 474paFT35-11-9 4KW 4KW 960rmp 960rmp 35227m3/h 263paFT35-11-10 5.5KW 5.5KW 960rmp 960rmp 48326m3/h 324paFT35-11-11.2 7.5KW 7.5KW 960rmp 960rmp 67892m3/h407paFBT35-11-2.8 0.25KW 0.12KW 2900rmp 1450rmp 3202m3/h 232paFBT35-11-3.15 0.55KW 0.18KW 2900rmp 1450rmp 4545m3/h 294paFBT35-11-3.15 0.75KW 0.18KW 2900rmp 1450rmp 6542m3/h 373paFBT35-11-4 1.1KW 0.25KW 2900rmp 1450rmp 9336m3/h 474paFBT35-11-4 .5 0.37KW 0.37KW 1450rmp 1450rmp 6658m3/h 150paFBT35-11-5 0.75KW 0.37KW 1450rmp 960rmp 9133m3/h 185paFBT35-11-5.6 1.1KW 0.37KW 1450rmp 960rmp 12812m3/h 232paFBT35-11-6.3 1.5KW 0.75KW 1450rmp 960rmp 12082m3/h 294paFBT35-11-7.1 3KW 1.1KW 1450rmp 960rmp 26120m3/h 373paFBT35-11-8 4KW 2.2KW 1450rmp 960rmp 37070m3/h 474paFBT35-11-9 4KW 4KW 960rmp 960rmp 35227m3/h 263paFBT35-11-10 5.5KW 5.5KW 960rmp 960rmp 48326m3/h 324paFBT35-11-11.2 7.5KW 7.5KW 960rmp 960rmp 67892m3/h 407pa安装与使用1、首先检查框架、风叶有无变形，扇叶转动是否灵活，有无摩擦现象。
检查所有紧固件是否齐全、拧紧，应有防爆合格证编号。
2、线路电压必须与电机上额定电压相符。
3、用500V兆欧表检查电动机的绝缘电阻，其电阻值若小于50MΩ，则应用烘干法或短路电流法进行干燥处理，使其绝缘电阻大于5 MΩ。
4、必须配用小型防爆开关做电源开关，或将普通开关安装于室外无爆炸性危险的地方。
5、接电源的电缆外径应与密封圈相符，拧紧、压紧螺母后应保证密封圈与电缆间、出线间咀无间隙，否则将失去隔爆性能。
6、装配时应保证防爆间隙小于0.2mm，更换电机轴承的润滑脂，其润滑脂牌号为ZG-2H复合钙基润。
7、防爆电动机非接线部分不可随意拆卸，接线时，打开接线室的盖，穿入引线接到端子上，接好后，盖上盖拧紧螺钉使其隔爆面间隙小于0.2mm，再上紧出线器，使引线不能窜动。
8、使用中的排风扇应经常清扫电机上粉尘及其它积聚物，以免影响散热。
9、长期不用的排风扇重新使用时，应按说明书再检查一遍，合适后方可使用。
注意：安装时，注意隔爆面，装配时隔爆面须涂204-1防锈油脂。
所有防爆面不得有损伤或锈蚀，否则将失去防爆性能，如有损伤或锈蚀现象需按《防爆电气设备防爆面缺陷处理的规定》进行修补。
→FB（BTS）防爆摇头扇/落地扇技术参数介绍FB（BTS）-500 370W 6600m3/h 500mm风叶直径220V/380V 落地式/壁式FB（BTS）-600 450W 9600m3/h 600mm风叶直径220V/380V 落地式/壁式FB（BTS）-750 750W 18000m3/h7500mm风叶直径220V/380V 落地式/壁式→→参数说明防爆排风扇/防爆换气扇/防爆电风扇/防爆排气扇BFS-300-FAG-300-CBPS-300-BZF51-300扇叶直径300mm风量2200m3/h功率0.12KW/120W 1450rpm转速安装孔尺寸300×300mm 电压220V/380VBFS-400-FAG-400-CBPS-400-BZF51-400扇叶直径400mm风量2400m3/h功率0.18KW/180W 1450rpm转速安装孔尺寸380×380mm 电压220V/380VBFS-500-FAG-500-CBPS-500-BZF51-500扇叶直径500mm风量4900m3/h功率0.25KW/250W 1450rpm转速安装孔尺寸440×440mm 电压220V/380VBFS-600-FAG-600-CBPS-600-BZF51-600扇叶直径600mm风量9500m3/h功率0.37KW/370W 1450rpm转速安装孔尺寸520×520mm 电压220V/380V岗位式防爆轴流通风机BT35-11-2.8号机，叶片角度35°，风叶直径280mm,配用电机型号YSF-5024，功率0.18kw转速(1450r/min),风量1605m3/h,全压（60pa),用于220V，380V防爆轴流通风机BT35-11-2.8号机，叶片角度35°，风叶直径280mm,配用电机型号YSF-6322，功率0.25KW，转速(2900r/min),风量3202m3/h,全压（232pa),用于220V，380V带支架式防爆轴流通风机BT35-11-3.15号机，叶片角度35°，风叶直径315mm,配用电机型号YSF-6524，功率0.37KW，转速(1450r/min),风量2273m3/h,全压（74pa),用于220V，380V固定式防爆轴流通风机BT35-11-3.15号机，叶片角度35°，风叶直径315mm,配用电机型号YSF-7122，功率0.75KW，转速(2900r/min),风量4545m3/h,全压（373pa),用于220V，380V防爆轴流式通风机BT35-11-3.55号机，叶片角度35°，风叶直径355mm,配用电机型号YSF-6314，功率0.37KW，转速(1450r/min),风量3265m3/h,全压(93pa),用于220V，380V岗位脚防爆轴流式通风机BT35-11-3.55号机,叶片角度35°，风叶直径355mm配用电机型号YSF-8022,功率0.75KW,转速(2900r/min),风量6542m3/h，全压(373pa)用于220V，380V固定架防爆轴流式通风机BT35-11-4号机，叶片角度35°，风叶直径400mm 配用电机型号YSF-7114，功率0.55KW，转速(1450r/min)，风量4687m3/h,全压(119Pa)用于220V，380V移动岗位式防爆轴流式通风机BT35-11-4号机，叶片角度35°，风叶直径400mm配用电机型号YF90S-2,功率1.1KW,转速(2900r/min)，风量9336m3/h,全压(119Pa),用于380V墙壁装防爆轴流通风机BT35-11-4.5号机,叶片角度35°,风叶直径450mm,配用电机型号YSF-7124,功率0.55KW,转速(1450r/min)，风量6658m3/h，全压（150pa），用于220V，380V方形百叶窗防爆轴流通风机BT35-11-5号机，叶片角度35°，风叶直径500mm，配用电机型号YSF-8024，功率0.75KW，转速(1450r/min)，风量9133m3/h，全压（185Pa）,用于220V，380V带百叶窗防爆轴流通风机BT35-11-5号机，叶片角度35°，风叶直径500mm，配用电机型号YSF-8026，功率0.37KW，转速(2900r/min)，风量6104m3/h，全压(81pa),用于220V，380V管道吹风机BAF400法兰边直径450，喇叭口直径485，高315,适用于Ⅱ类A、B级T4组及以下级别的体混合物(1区和2区)场所,广泛适用于：石油、固定式：固定式又可分为壁式，也叫管道式，将风机固定在通风口。
