SMT锡膏印刷工艺指引
锡膏印刷作业指导书
3.4.4印刷员要及时可根据生产状况使用锡浆，避免造成浪费。
3.4.5正常生产中钢网上使用的锡浆每4小时需收回瓶内与要添加的锡浆进行搅拌后再置于网上使用，以保证锡浆活化剂的均匀与湿润性，保证印刷品质。
3.4.6正常生产中的锡膏需要在12小时内用完，如没有用完，请交于物料房，由相关人员处理。
3.4.7领用锡浆时，如解冻时间超12小时，不可接受。需回冻后再解冻使用。
4.注意事项
4.1操作员必须对每片印锡浆PCB仔细检查,OK方可下拉,NG请参照第一条操作，并反馈给相关人员改善。
4.2工作须注意防静电操作,要戴防静电手带。
4.3拿PCB板应拿PCB板边,不可按压PAD与组件（零件）。
4.4定期清洗台面,检查防静电导线是否连接良好。
3.2.3清理以后需用风枪进行网孔与网面上清洁，再自检Stencil上下面及孔内有无异物（如不能确认是否清洗干净，可以要求IPQA或工程人员帮忙）。OK后等5-10秒才可以继续进行印浆（尽量让清洗剂挥发,以保证印刷质量）。
3.2.4结单或交接班，整个钢网的清洗要用静电刷沾酒精反复刷洗,直到将网孔内残留锡浆刷洗干净,再用干净的白布抹干；然后用10倍放大镜检查网孔是否有残留物。在退还钢网时用胶膜封好或写上名字，便于后续使用保证钢网质量。
3.2钢网擦洗
3.2.1每次开线、交接班或正常手工擦洗前,首先要检查Stencil是否平整,网孔无变形、网孔内是否有残留物。
3.2.2先将锡浆收刮到同一位置，再用沾好清洁剂的擦拭纸上下同时对好同一位置,进行同步动作清理stencil上下面及孔内的残留锡浆。也可用气枪先将stencil孔内的残留锡浆清除，再进行擦洗动作。
SMT锡膏印刷工艺介绍
SMT锡膏印刷工艺介绍1. 引言表面贴装技术（Surface Mount Technology，简称SMT）是电子制造中的一种重要工艺。
其中，SMT锡膏印刷工艺是SMT工艺流程中的关键步骤之一。
本文将介绍SMT锡膏印刷工艺的基本原理、流程和注意事项。
2. SMT锡膏印刷工艺原理SMT锡膏印刷工艺是将锡膏通过印刷工具，将其均匀地印刷在印刷板（PCB）上的过程。
SMT锡膏印刷的目的是为了在印刷板上的焊盘上形成一层适当的锡膏厚度，以实现电子元件和印刷板之间的连接。
在SMT锡膏印刷工艺中，主要涉及以下几个要素：2.1 锡膏锡膏是SMT锡膏印刷工艺中必不可少的材料。
锡膏通常由锡粉、助熔剂和粘合剂组成。
锡粉主要提供导电性能，助熔剂则使锡膏在焊接过程中熔化，粘合剂则有助于锡膏粘附在印刷板上。
2.2 刮刀刮刀是SMT锡膏印刷工艺中常用的印刷工具。
刮刀通常由橡胶或塑料制成，用于将锡膏均匀地刮在印刷板上。
2.3 印刷板印刷板是进行SMT锡膏印刷的基础材料。
印刷板上的焊盘是焊接电子元件的关键部分，SMT锡膏印刷需要将锡膏均匀地印刷在焊盘上。
3. SMT锡膏印刷工艺流程SMT锡膏印刷工艺一般包括以下几个步骤：3.1 准备工作在SMT锡膏印刷之前，首先需要准备好所需的工具和材料。
包括锡膏、刮刀、印刷板等。
3.2 调试设备在进行正式的SMT锡膏印刷前，需要对印刷设备进行调试。
调试包括设定刮刀的刮刀压力、速度等参数，以确保锡膏能够正确地刮印在印刷板上。
3.3 涂覆锡膏将准备好的锡膏涂覆在印刷板上。
涂覆时需要注意锡膏的均匀性和厚度的控制，以确保焊盘上的锡膏分布良好。
3.4 刮印锡膏利用刮刀将涂覆在印刷板上的锡膏进行刮印。
刮印时需要保持一定的速度和压力，以使锡膏均匀地贴合在焊盘上。
3.5 检查质量刮印完成后，需要进行质量检查。
主要检查刮印的锡膏的均匀性、厚度和与焊盘的贴合情况。
若发现问题，需要及时进行调整和修正。
3.6 清洗设备SMT锡膏印刷工艺完成后，需要对印刷设备和刮刀进行清洗。
SMT锡膏印刷作业指引
二、操作12345678910文件编号XX-QPA-PD002制定日期2018/5/1文件版本A/01页 码第1页，共1页首片板要求交技术员检查确认；按《印刷机操作规范》调试好印刷机：1.刮刀角度，设定为45～60度；2.刮刀压力，视刮锡干净程度调节；3.刮刀行程，覆盖所有需下锡的钢网开孔；4.脱模速度；5.刮锡次数(要求每片板刮几次)。
一、操作流程四、相关图片钢网选择按【生产计划】从钢网室选择出相应机型钢网；钢网架设按要求架好钢网；最好是标签朝外；印刷机调试锡膏添加锡膏印刷首件确认SMT 锡膏印刷作业指引1.钢网擦拭时以单方向避开金手指擦拭且在擦拭时钢网下不能有FPC/PCB ，以防金手指上锡；2.如有发现金手指沾锡则必须用棉签擦试干净或清洗后再重新印刷；3.指甲长不可超过0.5mm ，作业时不可配戴手表﹑手环﹑戒指等物品；4.拿FPC 时，要做到轻拿轻放，必须拿板边没有焊盘的地方；5.注意金手指严禁上锡，FPC 有损伤时不能投产；6.锡膏印刷完后必须于1H 内完成贴片过回流炉，超过1H 则需重新清洗OK 后再印刷投产。
XX 电子科技有限公司三、注意事项1.锡膏类型/型号：按《BOM 》要求添加相应锡膏；2.锡膏添加量：要求锡膏滚动高度在15mm 左右。
1.印锡后100%自检，检验设备：5倍放大镜；2.检查标准：《SMT 锡膏印刷检查标准》。
1.擦拭频率：每印刷1～3片干擦一次；2.擦拭用品：洗板水、无尘布，要求半干状态。
1.时机：转换机型时2.擦拭用品：洗板水、无尘布；3.擦拭完后再用风枪将各钢网孔吹干净，要求不留锡或异物在钢网孔内。
1.按下开关开始印锡；见《印刷机操作规范》；2.每印刷10～15片须将刮刀行程外的锡膏铲回行程内。
1.每次更换钢网时须将钢网上的锡膏全部回收到锡膏瓶内；2.回收锡膏不可与未曾使用过的新锡膏混装。
印锡检查钢网擦拭锡膏回收钢网清洗行程外行程内印锡后检查。
SMT锡膏印刷工艺介绍(二)
SMT锡膏印刷工艺介绍(二)
SMT锡膏印刷是电子制造过程中的一个重要环节，它是将SMT元器件粘贴在PCB板上的关键步骤。
下面是SMT锡膏印刷的工艺介绍：
1. 材料准备
首先需要准备好SMT锡膏、PCB板、印刷模板、印刷机、清洗剂等材料。
2. PCB板处理
将PCB板进行清洗，去除表面的油污和氧化物，以保证SMT锡膏的附
着力。
3. 印刷模板制作
印刷模板是SMT锡膏印刷的关键工具，制作时需要使用光刻技术，将PCB板上的元器件布局转移到模板上。
4. SMT锡膏印刷
将印刷模板放置在印刷机上，再将SMT锡膏涂抹在模板上，印刷机会
将SMT锡膏印刷到PCB板上。
5. 元器件贴装
在SMT锡膏印刷完成后，需要将元器件粘贴到PCB板上，这一步需要
使用自动贴片机进行操作。
6. 烘烤和固化
将贴好元器件的PCB板送入烘烤炉中进行烘烤和固化，以保证SMT锡膏的稳定性和可靠性。
7. 清洗
最后需要使用清洗剂将PCB板进行清洗，去除多余的SMT锡膏和其他污渍，以保证PCB板的外观和质量。
总的来说，SMT锡膏印刷是电子制造过程中不可或缺的一步，它关系到整个电子产品的质量和稳定性。
通过以上几个步骤的操作，可以保证SMT锡膏印刷的质量和效果。
SMT 工艺标准指导书
1、锡膏印刷规格1．1 Chip 1608,2125,3216锡膏印刷规格示范 标准(PREFERRED)： 1. 锡膏并无偏移。
2. 锡膏量，厚度均匀8.31MILS 。
3. 锡膏成型佳，无崩塌断裂。
4. 锡膏覆盖锡垫90%以上。
允收(ACCEPTABLE)： 1. 钢板的开孔有缩孔但锡膏仍有85%覆盖锡垫。
2. 锡量均匀。
3. 锡膏厚度于规格内。
4. 依此判定为允收。
拒收(NOT ACCEPTABLE): 1. 锡膏量不足。
2. 两点锡膏量不均。
3. 印刷偏移超过20%锡垫。
4. 依此判定为退货。
图形 1 CHIP 1608,2125,3216锡膏印刷标准图形 2 CHIP 1608,2125,3216锡膏印刷允收图形 3 CHIP 1608,2125,3216锡膏印刷退货1．2MINI(SOT)锡膏印刷规格示范:1. 锡膏无偏移。
2. 锡膏完全覆盖锡垫3. 三点锡膏量均匀，厚度8.31MILS4. 依此为SOT 零件锡膏印刷标准。
允收(ACCEPTABLE)：1.锡膏量均匀且成形佳。
2.厚度合乎规格8.5MILS 。
3.85%以上锡膏覆盖。
4. 偏移量少于15%锡垫。
5. 依此应判定为允收。
拒收(NOT ACCEPTABLE):1. 锡膏85%以上未覆盖锡垫。
2. 严重缺锡。
3. 依此判定为退货。
图形 4 MINI,SOT 零件锡膏印刷标准图形 6 MINI,SOT 零件锡膏印刷退货1．3Diode,Melf,MelF,RECT 陶磁电容锡膏印刷规格示范: 标准(PREFERRED)： 1. 锡膏印刷成形佳。
2. 锡膏无偏移。
3. 厚度8.3MILS 。
4. 如此开孔可以使热气排除，以免造成气流使零件偏移。
5. 依此应为标准规格。
允收(ACCEPTABLE)： 1. 锡膏量足 2. 锡膏覆盖锡垫有85%以上。
3. 锡膏成形佳。
4. 依此应为允收。
拒收(NOT ACCEPTABLE): 1. 20%以上锡膏未完全覆盖锡垫。

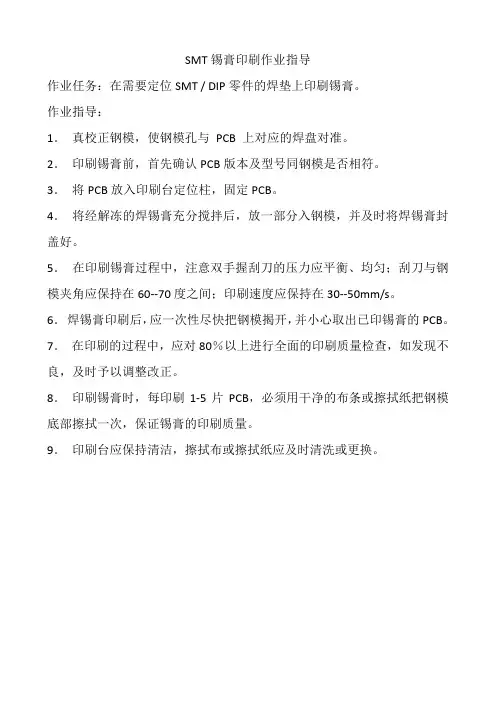

SMT锡膏印刷作业指导
SMT锡膏印刷作业指导
作业任务：在需要定位SMT / DIP零件的焊垫上印刷锡膏。
作业指导：
1．真校正钢模，使钢模孔与PCB 上对应的焊盘对准。
2．印刷锡膏前，首先确认PCB版本及型号同钢模是否相符。
3．将PCB放入印刷台定位柱，固定PCB。
4．将经解冻的焊锡膏充分搅拌后，放一部分入钢模，并及时将焊锡膏封盖好。
5．在印刷锡膏过程中，注意双手握刮刀的压力应平衡、均匀；刮刀与钢模夹角应保持在60--70度之间；印刷速度应保持在30--50mm/s。
6．焊锡膏印刷后，应一次性尽快把钢模揭开，并小心取出已印锡膏的PCB。
7．在印刷的过程中，应对80％以上进行全面的印刷质量检查，如发现不良，及时予以调整改正。
8．印刷锡膏时，每印刷1-5片PCB，必须用干净的布条或擦拭纸把钢模底部擦拭一次，保证锡膏的印刷质量。
9．印刷台应保持清洁，擦拭布或擦拭纸应及时清洗或更换。
SMT 锡膏印刷操作规范
锡膏印刷操作规范文件编号版本/次頁次分发部门SMT生效日期一.准备工作：1.清洁工作台面和所需工具，将物品按规定位置摆放。
2.根据产品型号选择钢网。
3.将自然放置的焊膏用锡膏搅拌刀搅拌2～3分钟或使用锡膏搅拌机搅拌使助焊剂均匀。
二.操作：1.根据操作规程进行设备运行前的检查和开机工作。
2.将PCB（PCB变形不能满足生产时需加托板）放到上料框上。
3.按照PCB板进板方向，将钢网正确放置到印刷机上。
4.根据生产的产品选择相应的印刷程序，进入调教模式进行钢网校准，调试好印刷状态。
5.印刷调节：调节印刷速度、压力和角度使印刷到PCB 焊盘上的焊膏量均匀,具体调节方法见焊膏调节流程图。
6.首件需技术员确认，合格后批量生产。
7.印刷完的每50张板需检查员进行检查，合格后送入贴片机中。
8.操作完毕，将钢网取下并进行清洁；按操作规程进行关机，并清洁工作台面。
三.环保与环境要求:1.对锡膏操作时，应戴橡胶手套或一次性手套；如不慎将锡膏粘到皮肤上应立刻用酒精、洗手液清洗，再用大量水清洗干净。
2.作业完剩余的焊膏、用过的网板擦拭纸和一次性手套要统一按照环境法规相关规定处理。
3.生产用的辅料符合ROHS。
4.设备、工装、工具使用前进行清洁，特别是无铅产品加工前特别要注意现场的环保状态！四.质量要求：印刷到PCB焊盘上的焊膏，要求如下：锡膏成形，无塌陷、拉尖、锡膏量均匀、无漏印、偏离焊盘现象。
五.注意事项：1.作业过程中身体严禁伸入机器。
2.与机器相关的文件不能随意删除、更改。
3.锡膏印刷到基板上到进入回流焊的最长时间不超过4小时。
4.操作前检查刮刀的完好性。
拟制: 审核: 批准:。
SMT锡膏印刷作业指导书
SMT锡膏印刷作业指导书SMT锡膏印刷作业指导书一、引言1.1 作用和目的本文档旨在为SMT锡膏印刷作业提供具体指导，确保印刷过程的准确性和高效性。
1.2 适用范围本指导书适用于SMT（表面贴装技术）锡膏印刷过程。
二、术语和定义2.1 SMT表面贴装技术，一种电子元件的组装技术，将元件表面与印刷板表面焊接在一起。
2.2 锡膏一种粘性物质，包含导电材料，用于连接电子元件和印刷板。
2.3 印刷板印刷电路板，上面有电子元件的安装位置。
三、准备工作3.1 设备准备3.2 材料准备准备好印刷板、电子元件、清洁剂等。
3.3 环境准备确保工作环境干燥、无尘、温度适宜。
四、锡膏印刷操作步骤4.1 准备印刷板a) 检查印刷板表面是否平整和清洁。
b) 将印刷板固定在印刷机上。
4.2 准备锡膏a) 检查锡膏的保质期和状态。
b) 将锡膏放在印刷机的锡膏供料器中。
4.4 调整印刷机参数a) 设置印刷机的印刷速度和压力。
b) 校准印刷机的刮刀角度。
4.5 进行锡膏印刷a) 启动印刷机，并观察印刷过程是否正常。
b) 检查印刷质量，确保锡膏均匀、无漏刮、无断线等问题。
五、事后处理5.1 清洗印刷板使用合适的清洁剂清洗印刷板，去除多余的锡膏和其他杂质。
5.2 检查印刷成果检查印刷板上的锡膏印刷质量，确保满足要求。
5.3 储存和分类将印刷好的印刷板妥善储存，按照需要分类。
6、附件本文档附带以下附件：a) SMT锡膏印刷机操作手册c) 清洗剂使用说明书7、法律名词及注释无。
SMT锡膏印刷作业指导书
SMT锡膏印刷作业指导书SMT锡膏印刷作业指导书1、引言本文档旨在提供SMT锡膏印刷作业的详细指导，以确保生产过程的准确性和质量一致性。
操作人员应仔细阅读本指导书，并按照规定的步骤进行操作。
2、术语和定义在本文档中，以下术语具有如下定义：- SMT：表面贴装技术（Surface Mount Technology），是一种电子元器件封装技术。
- 锡膏：一种用于电子组装的粘合剂，通常含有导电性材料。
- PCB：印刷电路板（Printed Circuit Board），用于支持和连接电子组件的基板。
3、装备准备3.1 检查设备和工具3.1.1 确保印刷机和相关设备处于正常工作状态。
3.1.2 确保锡膏搅拌器处于正常工作状态，并检查搅拌头的清洁度。
3.1.3 检查刮刀的刮刮片和刮刀边的磨损程度，并更换需要更换的部件。
3.1.4 准备好质量检查设备，如显微镜、显微量具等。
3.2 检查材料3.2.1 确保锡膏容器密封良好，无任何损坏。
3.2.2 检查锡膏的颜色、粘度和流动性，确保其符合要求。
3.2.3 检查PCB板的质量，包括表面平整度、漏孔和磨损程度等。
4、操作步骤4.1 准备工作4.1.1 清洁印刷机工作台和刮刀，确保无任何杂质。
4.1.2 检查PCB板的固定装置，确保其稳定可靠。
4.2 锡膏印刷4.2.1 将PCB板放置在固定装置上，根据锡膏印刷图纸的要求进行定位。
4.2.2 打开锡膏容器，使用搅拌器充分搅拌锡膏，确保其均匀性。
4.2.3 将锡膏倒入印刷机的锡膏槽中，注意防止锡膏溢出。
4.2.4 调整印刷机的印刷速度和压力，确保锡膏均匀地印刷在PCB板上。
4.3 质量检查4.3.1 使用显微镜检查印刷后的锡膏层，确保无明显缺陷和残留物。
4.3.2 使用显微量具测量锡膏的厚度，确保符合规定要求。
4.3.3 检查锡膏的覆盖率，确保其完全覆盖焊盘。
5、常见问题及解决方法5.1 锡膏印刷不均匀- 可能原因：印刷机的速度和压力不合适。
锡膏印刷作业指导书
锡膏印刷作业指导书一、介绍锡膏印刷是电子制造过程中重要的一步，它通过将锡膏粘贴到PCB板上的焊盘上，确保电子元器件和PCB板的连接。
本作业指导书旨在为操作人员提供准确的指导，以确保锡膏印刷作业的高质量和高效率。
二、准备工作1. 检查设备：确保印刷设备正常工作，检查印刷机的墨刮刀是否平整，刀口是否锋利，印刷台是否平整，无杂质和划痕。
2. 准备锡膏：选择适合的锡膏配方，并确保锡膏的存储条件良好，无污染和过期。
3. 准备PCB板：检查PCB板的表面是否平整，无划痕和污染，清除表面的灰尘和杂质。
4. 准备模板：选择适当的模板，并确保模板的孔径与PCB板上的焊盘匹配。
三、操作步骤1. 安装模板：将选好的模板安装在印刷机的印刷台上，确保模板位置精确，并且模板与印刷台之间的间隙均匀。
2. 调整刮刀压力：根据锡膏的粘度和PCB板的要求，调整印刷机刮刀的压力。
压力过大可能导致锡膏挤出不均匀，压力过小可能导致锡膏印刷不上焊盘。
3. 定位PCB板：将PCB板精确地放置在模板上，确保焊盘与模板孔径对齐。
4. 加锡膏：将锡膏均匀地涂抹在模板的一侧，可以使用刮刀或者印刷机自动喷涂。
5. 印刷锡膏：将刮刀轻轻地移动过模板表面，将锡膏印刷到PCB板上的焊盘上。
确保刮刀与模板的接触角度合适，刮刀速度适中。
6. 检查印刷质量：使用显微镜检查印刷效果，确保锡膏涂覆均匀，无漏印或者过量。
7. 清洗模板：及时清洗模板，避免残余的锡膏干燥堵塞孔径。
8. 清理工作区：将印刷机和周围工作区域清理干净，确保下一次使用时无杂质和污染。
四、注意事项1. 确保操作人员穿戴适当的个人防护装备，如手套和护目镜。
2. 锡膏应尽量避免长时间接触空气，以免氧化导致质量下降。
3. 仔细选择锡膏的配方，以满足PCB板和焊接要求。
4. 注意刮刀的使用寿命，及时更换刮刀以保证印刷质量。
5. 清洗模板时使用适当的清洗剂，避免使用有害化学物质。
6. 定期保养和维护印刷设备，确保设备正常工作和长寿命。
最新 SMT工艺作业指导书
文件编号所有机型工位名称：锡膏印刷工位编号版本号：A1制定日期:2010.7.12制定部门发行份数30份用量PCB板刮刀、鋼网靜電刷进板方向依钢网，程式变化無塵布膠制攪拌刀锡膏印刷作业指导一、操作工艺要求名称公英制六角扳手定位治具使用工具/设备1、操作前请检查使用材料，工具以及各种表单是否完整（保养记录表，操作規范、手動清洁鋼板記錄表,錫膏）6.將PCB 板按印刷方向設置在送料台上,根据印錫机操作規程正常進入工作狀態.操作中必須將安全擋板放下關好SMT工艺指导书2、檢查鋼板無誤后由工程師安裝調試鋼板,方向按箭頭標示方向進行作業.工程部S3核准/日期拟制/日期审核/日期钢网箭头方向应与轨道和PCB板流向一致产品名称作业时间7.檢查絲印狀態(錫膏滲透,印刷錯位,錫橋等)清洁鋼网,調整刮刀狀況.文件名称二、注意事项8.作業結束,將网上的殘余錫膏裝回容器內,并將鋼网清洗干淨.产品型号PCB，A 3.操作前先檢查錫膏是否正确,必須使用規定的錫膏,.必須在容器標簽所示使用期內使用,過期錫膏報廢.4.取用錫膏要注意先進先出,且錫膏保存新舊不能混裝,上線使用前錫膏必須讓它自然回溫后才可開蓋(嚴禁急劇則需添加適量之錫膏,以不超過刮刀片上限為準.5.第一次生產加錫膏半瓶,操作員在每次手動擦拭鋼板時check 錫量,滾動高度是否有達刮刀1/3處,當錫量不足時升溫),然后將其充分攪拌均勻,時間約30S.攪拌后的錫膏适量地涂在鋼网上.牙簽锡膏、洗板水1.必須配戴靜電環或靜電手套.2.停機30分鐘以上或未用完的錫膏,須將鋼板上的錫膏刮取裝入錫膏瓶儲存于冰箱內,並將瓶蓋蓋緊,在后續使用前須攪拌后才能使用,已開封的錫膏一定要在8小時內用完,否則將其報廢.3.銀孔基板必須注意:禁止錫膏絲印后清洗再使用,避免放置在高溫潮濕陽光直射的地方.洗刮刀,再目檢其有無刮傷,缺口等不良,若有,則交由線上拉长處理.8.每次安裝刮刀均需用前后刮刀各試印一片PCB調試板,以檢查其印刷質量,若好,則開始正常生產,同時將試印的PCB板送清洗;若NG,則通知在線工程師處理,再進行試印,直至試印好為止,注意卸刮刀時應先確認鋼板不在免錫膏掉在機臺內.4.如印刷完畢,要徹底清洗鋼网和刮刀.本站刮刀,鍘刀等工具不得与其他線的混用.5.發現异常時要及時向拉长,工程師或者主管反映.6.開線或換線前,清洗鋼板或換刮刀時,均需作水平sequeegee和模版高度測試.7.在每次鋼板安裝之前和每次刮刀取下儲存之前,作業者應將鋼刮刀卸下,然后用無塵紙/布沾少許清洗劑清9.MPM每≦5PCS自動擦試一次,30分鐘(主板類15分鐘)手動用無塵紙或無塵布清潔鋼网一次.半自動每≦5PCS 10.錫膏印刷完成后必需于30分鐘內完成貼片過回焊爐,若超過30分鐘則必需重新清潔(PCB清潔規範)手動清潔鋼網一次.印刷區域否則易損壞鋼板,且卸刮刀要用力平衡,且需注意刮刀上是否有錫,若有,則用塑膠刮刀輕輕刮干凈,以文件编号所有机型工位名称：炉前检查工位编号版本号：A1制定日期:2010.7.12制定部门发行份数30份用量NG 惠州市恒都电子有限公司文件名称SMT工艺指导书产品型号 1. 將PCB 移至工作位置,并檢查前一站工作是否完成名称PCB，A 产品名称S4歪斜,不可超過零件腳寬 的1/2;IC各腳必須与PCB銅箔對應,偏移不可超過零件腳寬度的1/3.). 3.用鑷子將不符合工藝標准的元件進行修正,确認貼裝狀況及貼裝方向.作业时间工程部 2.檢驗元件是否偏移,反向,反面,零件破損,飛件,多件等不良,對不良品用不良標簽明后送維修站修理.(零件偏移,镊子一、操作工艺要求使用工具/设备4.修正元件時,要輕輕撥動,不能用力過猛以免使其錯位.5、IC 脚位方向通常以圆点、半圆缺口、缺口、三角面、斜面、箭头、白线等表示；若IC 上无任何脚位标示，则IC丝印字体的正方向，左下角第一脚为IC的第一脚。
SMT组件的焊膏印刷工艺指南
SMT组件的焊膏印刷工艺指南SMT组件的焊膏印刷工艺指南随着电子元器件的不断发展，表面贴装技术（SMT）已经成为电子产品制造中最先进、最流行的装配技术之一。
SMT技术以其高效、高精度的特点，被广泛应用于众多电子领域中，如手机、电脑、智能家居等。
而作为表面贴装技术中至关重要的一环——焊膏印刷工艺，则在SMT技术应用中扮演了至关重要的角色。
为了保证SMT制造流程的准确性和稳定性，必须对该工艺进行全面把握。
本文将详细介绍SMT组件的焊膏印刷工艺指南，以帮助读者更好地掌握该技术。
一、焊膏印刷工艺概述焊膏印刷工艺是SMT组件生产的关键环节，它负责在电路板上精确涂布一层特殊的膏状材料，以供后续电子元器件的贴装焊接。
一般情况下，焊膏材料是一种带有金属粉末加工成的糊状物，可以起到连接电路板与电子元器件的作用。
而焊膏印刷的目的则是将焊膏以适度的厚度均匀地印刷到电路板的贴片区域，且要控制好焊膏的形状、厚度和大小。
二、焊膏印刷工艺的要点1、选用合适的焊膏对于SMT组件的贴装，不同应用场景下会需要使用不同类型的焊膏。
例如，无铅焊接工艺通常使用熔点较高的无铅焊料，而对于高温、高性能的电子器件，则需要使用较高温度下的抗氧化焊料。
因此，在开展焊膏印刷工艺之前，必须选择合适的焊膏材料，并对其特性做出准确的了解。
2、控制印刷厚度控制焊膏的厚度是焊膏印刷工艺的重要环节。
太厚的焊膏可能会导致焊接不良、电流路径电阻增大、元器件被压坏等问题；太薄的焊膏则可能导致焊接不牢、引脚露锡等质量问题。
因此，必须合理调整印刷厚度。
一般来说，印刷厚度应该控制在61-76μm之间。
3、控制印刷位置焊膏应该在表面组装贴片区域的位置上方，而不是压在电路板上。
如果焊膏沾到了其他区域，可能会影响贴装精度或造成损坏。
特别是焊膏开窗区域，应该小心控制，防止焊膏残留和压迫。
因此，在焊膏印刷过程中，应该控制好其位置，先进行反复检查，确保准确无误，才能进行下一步操作。
4、控制印刷形状为了确保贴装精度和焊接质量，焊膏的印刷形状也需要保持一定的规范。
手工印刷锡膏作业指导书
①慢慢微调手印台上方左右两侧螺丝，同时仔细观察钢网上方漏孔及PCB丝印Pad，直到钢网上方左右漏孔与PCB丝印Pad重合对准。特别应注意的是调整左右两侧螺丝时，需一侧顺时针旋转，另一侧反时针旋转（即右侧螺丝顺时针旋转，左侧螺丝反时针旋转；反之，即左侧螺丝顺时针旋转，右侧螺丝反时针旋转），这是为确保左右两侧螺丝能紧压印台， 起定位作用，以防止印锡时印台移位造成印锡偏位。
修订记录：日期/版本版次
核准
审查
制作
第一次制订：
第二次修订：
第三次修订：
Doc.No:QB-MC-027
Page : 3 of 4
Version: AO
手工印锡作业指导书
③慢慢微调手印台正前方螺丝，同时仔细观察钢网上下方漏孔及PCB丝印Pad，直到钢网台上下方漏孔与PCB丝印Pad重合对准。
4．3锡膏印刷作业
4.3.1取瓶已经回温4小时以上之锡膏，拧开瓶子外盖并取出内盖，用铲刀将锡膏搅拌均匀，手工搅拌速度2-3秒1转，持续时间2分钟～5分钟，使其成流状物。
4.3.2用铲刀沿钢网漏孔上方之X方向均匀加入适量锡膏（瓶装的1／3或1／2锡膏）
4.3.3剩余的锡膏要盖上内盖，内盖下推接触到锡膏面，挤出内盖和锡膏间空气，然后拧紧外盖。如不继续使用，要放回冰箱储存，但放回冰箱储存前要用胶带纸密封瓶口缝隙。
4.3.4将待印锡之PCB放置于手印台固定位置内，用刮刀试印一块PCB，目视检查有无偏位、漏印、少锡、连锡等缺陷；如果达不到要求，要采取纠正措施（若有偏位，按4.2.4项重新调整手印台位置），在解决问题后，印刷一PCB交IPQC确认
4.3.5刮刀印刷角度应控制在45～60°，刮刀印刷速度应控制在30～60mm/秒为佳；钢网上的印刷范围应是干净的，不能有明显的锡膏层覆盖其上。
SMT锡膏印刷作业指导书(中英文)
MODEL: 线 别 ： LINE U
PCA VER. PCB VER PCB P/N
Process Station
锡 膏印刷(SOLDER PRINT)
Program Name
Stห้องสมุดไป่ตู้tion No.
Prepared Date
机
钢板版本 (Stencil Revision) 1.0
2、程序名称定义: abbcccde
(abb=model,ccc-阶层码 ; d-T为正面, B为背面;e代表程序版本)
2、 Program Name: abbcccde(abb-model, ccc-model version ;d-T(TOP), B(BOT);e=Program Version) 2.1 abbcccde : a-A(61xx),B(63xx),C(65xx),D(69xx),E(88xx),F(22xx),G(81xx),H(82xx),I(63xxA),J(63xxB),K(63xxC),L(63xxD),M(63xxE),N(65xxA), O(65xxB),P(65xxC),Q(65xxD),R(65xxE) ,S(65xxF), T(65xxG),U(91xx); V(86xx),W(83xx),X(83xxA); Y=(89xx); 2.2 If print parameter exceeds SPEC,ME engineers have to change and make another WI,then IE issue the newest WI. 3、 Part No.： 3.1 CUSTOMER PART NO: 3.2 PCA PART NO: 8981-030 3.3 PCB PART NO: 18981-100
锡膏工艺流程
锡膏工艺流程锡膏工艺是SMT贴片生产中非常重要的一环，其质量直接关系到电子产品的性能稳定性和可靠性。
下面将介绍锡膏工艺的流程及相关注意事项。
首先，准备工作。
在进行锡膏工艺之前，需要准备好各种原材料和设备，包括锡膏、印刷设备、PCB板、贴片元器件等。
确保原材料的质量和设备的正常运行是保证工艺顺利进行的前提。
其次，印刷工艺。
印刷是锡膏工艺的第一步，也是影响贴片质量的关键环节。
在印刷过程中，需要注意控制好锡膏的厚度和均匀度，以确保后续的贴片质量。
同时，印刷速度和压力也需要适当调整，以适应不同PCB板和贴片元器件的要求。
接着，回流焊工艺。
回流焊是将贴片元器件焊接到PCB板上的关键步骤。
在回流焊过程中，需要控制好温度曲线和焊接时间，以确保焊接质量和避免元器件损坏。
此外，还需要注意回流焊炉的清洁和维护，以确保焊接环境的稳定和安全。
最后，质量检验工艺。
质量检验是锡膏工艺的最后一步，也是保证产品质量的重要环节。
在质量检验过程中，需要对贴片的焊接质量进行全面检查，包括焊接点的连接情况、焊接质量的均匀性等。
同时，还需要对PCB板进行外观检查和功能测试，以确保产品符合质量要求。
在进行锡膏工艺流程时，需要注意以下几点：1. 确保原材料的质量，包括锡膏、PCB板和贴片元器件等。
2. 严格按照工艺流程操作，确保每个环节的质量和稳定性。
3. 注意设备的维护和清洁，确保设备的正常运行和安全性。
4. 加强对贴片质量的检验，及时发现和处理质量问题，确保产品质量稳定可靠。
总之，锡膏工艺流程是SMT贴片生产中至关重要的一环，只有严格按照工艺要求进行操作，并加强对质量的控制和检验，才能保证产品的质量和性能稳定可靠。
希望以上内容能为大家在锡膏工艺方面提供一些帮助和参考。
SMT锡膏印刷工艺介绍(一)
SMT锡膏印刷工艺介绍(一)随着电子元器件的迅猛发展，SMT（表面贴装技术）技术已成为现代电子制造中不可或缺的重要环节。
在SMT生产过程中，SMT锡膏印刷是非常重要的一步。
本文将为您介绍SMT锡膏印刷工艺。
一、概述SMT锡膏印刷是将SMT贴片电子元件安装到PCB（印制电路板）上的关键步骤之一。
SMT锡膏印刷是通过将锡膏在PCB表面上印制形成相应的锡膏垫和引脚来实现焊接的方法。
二、原理1. 模板制作模板制作是SMT锡膏印刷的重要组成部分，SMT生产过程中常用的锡膏模板是由不锈钢制成，通常采用化学蚀刻或激光切割加工方式。
根据锡膏垫的尺寸、布局等要求将图像制作在模板上，然后通过直接接触或光刻技术实现锡膏印刷。
2. 锡膏印刷印刷机通过移动并压紧模板，将锡膏印刷到PCB表面。
成型后的锡膏储存在PCB的焊盘上，等待元件放置。
PCB则通过输送机将其传送到下一个生产环节。
3. 锡膏的选择SMT生产过程中锡膏的选择与成分直接影响到元件的粘合、剪切及存储性能，因此非常重要和关键。
需要根据元器件及元器件引脚类型来选择锡膏的颗粒度、黏度、残留度和熔点等特性。
这些特性不仅会直接影响到元器件的组装质量和成品的可靠性，而且也会影响到生产效率。
三、注意事项在进行印刷工艺时，需要注意以下几点：1. 模板一定要清洁彻底，并且需要保证其高质量的平整度。
2. 锡膏的含量不可过度。
3. 维护印刷机，确保其运转正常。
4. 在PCB的表面上锡膏的厚度应当控制在0.005-0.008英寸。
5. PCB焊盘的种类和数量也会影响到效果，因此需要根据不同的PCB和元器件进行选择。
总之，SMT锡膏印刷作为SMT生产的关键工序之一，对元器件的后续加工和生产效率都有着重要的影响。
通过了解SMT锡膏印刷的工艺和注意事项，我们可以更好地掌握SMT生产流程中的各个环节，提升生产效率并提高成品的质量。
SMT锡膏印刷工艺介绍
• 目前，ROHS无铅焊料粉末成份，是由多种金属粉末组成，目前的几种无铅 焊料配比共晶有，锡Sn-银Ag-铜Cu、锡Sn-银Ag-铜Cu-铋Bi、锡Sn-锌Zn，其 中锡Sn-银Ag-铜Cu配比的使用最为广泛。
• 锡Sn-银Ag-铜Cu：具有良好的耐热疲劳性和蠕变性，熔化温度区域狭窄；不 足的是冷却速度较慢，焊锡表面易出现不平整的现象。
刮刀的推力
锡膏受到刮刀的推动力， 粘度在不断减小
产生将锡膏注入网孔的 压力
此时，锡膏受力最小，粘度 恢复变大，锡膏脱模
粘度是锡膏的一个重要特性，从动态方面，在印刷行程中，其粘性越低对流动性 越好，易于流入钢网孔内；从静态方面考虑，印刷后，锡膏停留在钢网孔内，其 粘度高，则保持其填充的形状，而不会往下塌陷。
10mm
10mm
SP18顶PIN设置极限
MPM顶PIN设置极限
SMT印刷机
2.基板和钢网的对中： 基板和钢网的对中包括机械定中心和光学中心，光学定中心是机械定中心的补正，
大大提高了印刷精度。 3.对刮刀的控制机能：
印刷机对刮刀的控制机能包括压力、摧行速度、下压深度、摧行距离、刮刀角度、 刮刀提升等。 4.对钢网的控制机能：
SMT印刷工艺参数
3.锡膏的投入量（滚动直径）：
锡膏的滚动直径∮h ≈13~23mm较合适。 ∮h过小易造成锡膏漏印、锡量少。 ∮h过大，过多的锡膏在印刷速度一定的情况下，易造成锡膏无法形 成滚动运动，锡膏无法刮干净，造成印刷脱模不良、印刷后锡膏偏 厚等印刷不良；且过多的锡膏长时间暴露在空气中对锡膏质量不利。
于1％
﹤20um微粉颗粒应
3
25--45
﹥45um的颗粒应少 于1％
少于10％
4
20--38
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一目的
1.规范SMT车间锡膏印刷工艺，保证锡膏印刷品质。
二范围
2.适用于SMT车间锡膏印刷。
三职责
3.1工程部负责该指引的制定和修改；负责设定印刷参数和改善不良工艺。
3.2制造部、品质部执行该指引，确保印刷品质良好。
四工具和辅料：
4.1印刷机 4.2 PCB板 4.3钢网 4.4 锡膏 4.5锡膏搅拌刀
五内容
5.1印刷前检查
5.1.1检查待印刷的PCB板的正确性；
5.1.2检查待印刷的PCB板表面是否完整无缺陷、无污垢；
5.1.3检查钢网是否与PCB一致，其张力是否符合印刷要求；
5.1.4检查钢网是否有堵孔,如有堵孔现象需用无尘纸沾酒精擦拭钢网,并用风枪吹干,使用气枪需与钢网保持3—5CM的距离；
5.1.5检查使用的锡膏是否正确，是否按《锡膏的储存和使用》使用，备注：注意回温时间、搅拌时间、无铅和有铅的区分等。
5.2印刷
5.2.1把正确的钢网固定到印刷机上并调试OK；
5.2.2将干净良好的刮刀装配到印刷机上；
5.2.3用锡膏搅拌刀把锡膏添加到钢网上，首次加锡膏高度在1CM左右，宽度1.5-2CM，长度视PCB长而定，两边比印刷面积长3CM左
右即可，不宜过长或过短；以后每两个小时添加一次锡膏，锡量约100G；
求全检，印刷品质OK后，通知IPQC首检，确认印刷品质无异常后，通知产线作业员开始生产；
5.2.5正常印刷过程中，作业员需每半小时检查一次印刷效果，查看是否有少锡、连锡、拉尖、移位、漏印等不良现象，对引脚过密元件如“BGA、QFP、SOP、排插”等重点检查印刷效果；
5.2.6每印刷5PCS，需清洗一次钢网，如果PCB板上有引脚过密的元件“BGA、QFP、SOP、排插”，要加大清洁频率每3PCS清洗一次；
5.2.7生产过程中，如果发现连续3PCS印刷不良，要通知技术员调试；清洗印刷不良的PCB板。
清洁印刷不良PCB时，切勿用硬物直接刮PCB表层，以防划伤PCB表层线路，有金手指的PCB，应避开金手指，用无尘纸加少许酒精反复擦拭后，用风枪吹干，在放大镜下检查，无残留锡膏为OK；
5.2.8正常印刷过程中，要定期检查锡膏是否外溢，对外溢锡膏进行收拢；
5.2.9生产结束后，要回收锡膏、刮刀、钢网等辅料和工具，并对工装夹具进行清洗，具体按《锡膏的储存和使用》和《钢网清洗作业指引》作业；
5.3工艺要求
5.3.1印刷主要不良有：少锡、连锡、拉尖、移位、漏印、多锡、塌陷、PCB板脏等，
5.3.2 锡膏印刷厚度为钢网厚度-0.02mm～+0.04mm；
5.3.3 保证炉后焊接效果无缺陷；
15% 拒收。
