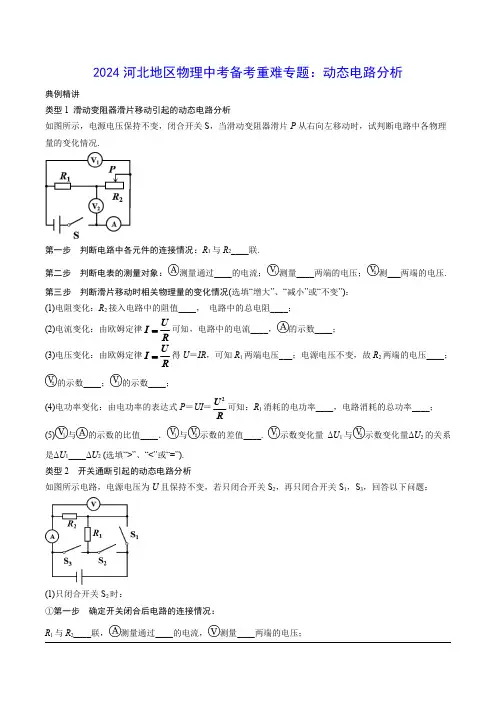

2024河北地区物理中考备考重难专题：动态电路分析典例精讲类型1滑动变阻器滑片移动引起的动态电路分析如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P从右向左移动时，试判断电路中各物理量的变化情况.第一步判断电路中各元件的连接情况：R1与R2____联.第二步判断电表的测量对象：测量通过____的电流；测量____两端的电压；测___两端的电压.第三步判断滑片移动时相关物理量的变化情况(选填“增大”、“减小”或“不变”)：(1)电阻变化：R2接入电路中的阻值____，电路中的总电阻____；(2)电流变化：由欧姆定律UIR=可知，电路中的电流____，的示数____；(3)电压变化：由欧姆定律UIR=得U＝IR，可知R1两端电压___；电源电压不变，故R2两端的电压____；的示数____；的示数____；(4)电功率变化：由电功率的表达式P＝UI＝2UR可知：R1消耗的电功率____，电路消耗的总功率____；(5)与的示数的比值____．与示数的差值____.示数变化量ΔU1与示数变化量ΔU2的关系是ΔU1____ΔU2(选填“>”、“<”或“=”).类型2开关通断引起的动态电路分析如图所示电路，电源电压为U且保持不变，若只闭合开关S2，再只闭合开关S1，S3，回答以下问题：(1)只闭合开关S2时：①第一步确定开关闭合后电路的连接情况：R1与R2____联，测量通过____的电流，测量____两端的电压；②第二步分析电表示数：示数____，示数____，电路消耗总功率____.(2)只闭合开关S1，S3，断开开关S2时：①第一步确定开关闭合后电路的连接情况：R1与R2____联，测量通过____的电流，测量____两端的电压；②第二步分析电表示数：示数____，示数____；电路消耗总功率____.③第三步分析物理量的变化：示数____，示数____，电路消耗总功率____．与的比值：____.(3)若在如图所示电路中，电阻R1=20Ω，R2=10Ω，电源电压为6V且保持不变.①当闭合开关S1、S3，断开开关S2时，的示数为____A，则的示数为____V；②当闭合开关S2，断开开关S1、S3时，的示数为____V，电路消耗的总功率为____W.类型3敏感电阻类的动态电路分析为了更好地保障人民的生命财产安全，很多公共场所都安装有火警报警器.简化电路如图所示，R1为定值电阻，R2是阻值随着环境温度的升高而减小的热敏电阻.闭合开关，当温度升高时，判断电路中电流、电压、电功率的变化第一步确定电路的连接情况：R1与R2____联，测量____的电流，测量____两端的电压.第二步判断电路中的物理量变化：(1)判断电阻：热敏电阻R2的阻值____，电路的总电阻____；(2)判断电流：由欧姆定律UIR=可知，电路中的电流____，的示数____；(3)判断电压：由欧姆定律UIR=得U＝IR，可知定值电阻R1两端电压____，电源电压不变，故热敏电阻R2两端的电压____；的示数____；(4)判断电功率：由电功率的表达式为P＝UI电路消耗的总功率____；图中定值电阻R1的作用是________________________.实战演练1.(2022河北真题改编)如图所示的电路中，电源电压不变，小灯泡L上标有“12V12W”字样，滑动变阻器R0的最大阻值为20Ω，a、b为电流表、电压表其中之一，且不相同．只闭合开关S1，滑片P置于左端，电流表示数为1A；再闭合开关S2、S3，移动滑片P，电流表示数始终为1A．已知灯泡电阻随温度升高而增大．下列说法正确的是()A.a为电压表B.电源电压为12VC.只闭合开关S1，若电流表示数为0.5A，则滑动变阻器接入电路的阻值为12ΩD.闭合开关S1、S2，P向右滑动，a示数与示数的比值变大E.将a与R0互换，开关均闭合，滑片P从最右端移动到中间位置，示数的变化量为1.2AF.将a与R0互换，开关均闭合，移动滑片P，滑动变阻器功率的最小值为7.2W2.(2022河北预测卷)如图所示，电源电压为U保持不变，R2为滑动变阻器，R3为定值电阻且阻值小于滑动变阻器的最大阻值，a、b、c分别为电压表、电流表或定值电阻(阻值R1)其中之一．开关都闭合时，电流表与电压表均有示数且不随滑片的移动而变化，再断开S3时电路消耗的总功率变小．下列说法正确的是()A.a是电流表，b是电压表，c是定值电阻B.先闭合S1，再闭合S3，两表示数都变大C.只闭合S2，在移动滑片过程中滑动变阻器消耗的最大功率为U24R3D.保持滑片处于中点不变，先闭合S2，再闭合S1，R3消耗的功率变化量等于R3两端电压的变化量与电流的变化量的乘积参考答案典例精讲类型1滑动变阻器滑片移动引起的动态电路分析串电路电源(或R 1和R 2)R 2(1)减小减小(2)增大增大(3)增大减小减小不变(4)增大增大(5)减小增大<类型2开关通断引起的动态电路分析(1)①串电路R 2②U R 1+R 2R 2R 1+R 2U U 2R 1+R 2(2)①并R 2电源(或R 1或R 2)②U R 2U R 1+R 2R 1R 2U 2③增大增大增大不变(3)①0.66②21.2类型3敏感电阻类的动态电路分析串电路R 2(1)减小减小(2)增大增大(3)增大减小减小(4)增大保护电路实战演练1.ABF【解析】A ：所有开关都闭合后，画出等效电路如图1，R 0与R 并联，移动滑片P ，示数没有变化，说明滑动变阻器没有起作用，其一定是被b 表短路了，所以b 是电流表，a 是电压表，A 正确；图1B ：根据灯泡L 上标有“12V 12W”可知，灯泡额定电流I ＝P U L ＝12W 12V＝1A ，只闭合开关S 1时，滑片P 置于左端，画出等效电路如图2，电路为只有L 的简单电路，示数为1A ，说明此时L 正常发光，则此时灯泡两端电压为其额定电压(即电源电压)12V ，B 正确；图2C ：灯泡L 正常发光时的电阻R ＝U L 2P ＝（12V ）212W ＝12Ω，若只闭合开关S 1，示数为0.5A ，则接入电路中的总电阻R 总＝U I ′＝12V 0.5A＝24Ω，此时灯泡L 不是正常发光的状态，其电阻不是12Ω，所以滑动变阻器的电阻也就不是12Ω，C 错误；D ：闭合开关S 1、S 2，P 向右滑动，画出等效电路如图3，滑动变阻器R 0阻值增大，总电阻增大，总电流减小，温度降低，灯泡L 的电阻减小，a 示数与示数的比值为灯泡L 的电阻，所以比值减小，D 错误；图3E:R0与a互换，开关均闭合，画出等效电路如图4，滑动变阻器R0与灯泡L并联，当滑动变阻器R0从最右端(即20Ω)移动到中间位置(即R1＝R02=10Ω)，示数的变化量为ΔI＝UR1－UR0＝12V10Ω－12V20Ω＝0.6A，E错误；图4F:R0与a互换，开关均闭合，画出等效电路如图4，滑动变阻器R0与灯泡L并联，当滑动变阻器R0接入电路阻值最大时(即20Ω)，滑动变阻器的功率最小，即：P min＝U2R max＝（12V）220Ω＝7.2W，F正确．故选ABF.2.AC【解析】A：开关都闭合时，画出等效电路如图1，电路连接情况为，a与R2并联，且电表示数不随滑片的移动而变化，说明滑动变阻器短路，即a是电流表；再断开S3时，画出等效电路如图2，R3与c并联，P总减小→I减小→R总增大，所以c为定值电阻，b是电压表，A正确；图1图2B：先闭合S1，画出等效电路如图3，电路为R3的简单电路，测电源电压，测电路中的电流；再闭合S3，画出等效电路如图4，R1与R3并联，测电源电压，测干路中的电流，电路中的总电阻减小，所以的示数变大，的示数不变，B错误；图3图4C：只闭合S2，画出等效电路如图5，R2与R3串联，R2消耗的电功率P＝(UR2＋R3)2R2＝U2（R2－R3）2R2＋4R3，所以当R2接入电路中的电阻与电阻R3相等时，滑动变阻器消耗的功率最大，最大功率为U24R3，C正确；图5D：保持滑片处于中点，先闭合S2，画出等效电路如图5，R3与R2串联，设电路中的电流为I，则R3消耗的功率为I2R3；再闭合S1，画出等效电路如图6，,变阻器被短路，电路为R3的简单电路，设电路中的电流为I′，R3消耗的功率为I′2R3，R3消耗的功率变化量为ΔP＝I′2R3－I2R3＝ΔI(I＋I′)R3≠ΔIΔU，D错误．故选AC.图6。
中考物理专题复习课件：专题2 动态电路问题
专题2┃ 动态电路问题
二、知识储备 1．串、并联基本电路的变化规律 (1)串联电路：如图 T2－1 甲所示，当滑动变阻器的滑片 P 向右移动时，电源电压不变，滑动变阻器接入电路的电阻变 大，总电阻变大，电路中的电流变小。
图 T2－1 (2)并联电路：如图乙、丙所示，当滑片 P 移动或开关闭 合与断开时，只影响本支路及干路电流，不影响另外支路电 流，且并联电压不改变。
图 T2－21 A．断开开关 S2，滑片 P 向左移动 B．断开开关 S2，滑片 P 向右移动 C．保持滑片 P 位置不动，使开关 S2 由闭合到断开 D．保持滑片 P 位置不动，使开关 S2 由断开到闭合
专题2┃ 动态电路问题
10．(多选)市场上一些不法商贩常用纯净水冒充价格较 高的矿泉水对外出售，矿泉水中含有人体所需的多种矿物 质，导电能力较强，纯净水是用自来水经过多层过滤后得到 的饮用水，矿物质含量较少，导电能力较差，小明根据这两 种水导电能力不同这一特点，设计了如图 T2－22 所示的装 置，验证他家购买的水是不是矿泉水。P、Q 是相同的两根 细长玻璃管，P 内装满已知矿泉水，Q 内装满待测的“矿泉 水”，单刀双掷开关 S 从 1 拨到 2 时( BC )
图 T2－4
专题2┃ 动态电路问题
2．并联电路 例 2 如图 T2－5 所示的电路中，电源电压保持不变。闭合 开关 S，当滑动变阻器的滑片 P 向右移动时，变小的是( )
图 T2－5 A．电压表 V 示数 B．电压表 V 示数与电流表 A1 示数的乘积 C．电流表 A1 示数 D．电压表 V 示数与电流表 A 示数的乘积
___不__变___，电压表与电流表示数的比值将__变__大____。(以上两
空均选填“变大”“变小”或“不变”)
中考物理《动态电路》专题训练(附带答案)
中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。
开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。
闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。
在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。
7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。
中考物理复习专题课件：欧姆定律一动态电路分析24张
分析动态电路的一般步骤：
1、画出等效电路（简化电路，去表） 2、判断电路连接方式 3、根据电路的变化判断出总电阻的变化 4、根据电源不变条件及欧姆定律判断出电流变化 5、明确电表是哪部分电路的电流或电压，（恢复电 表）从而判断出这部分电路中的电流和电压的变化
9
解题方法
局部 整体 局部
注意：抓住题中不变的量，如电电压不变， 定值电阻阻值不变, 灯泡电阻不变。
10
一 滑动变阻器引起的变化 1．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P 向右移动时，对电表读数的变化，分析正确的是（A ） A．电流表A、电压表V1示数都减小，电压表V2示数增大 B．电流表A、电压表V1示数都变大，电压表V2示数变小 C．电流表A的示数减小，两电压表示数不变 D．三个电表的示数都不变
A．开始输液时，电流表示数最大 B．输完药液时，电压表示数最小 C．输完药液时，电铃响的原因是其两端电压最大 D．开始输液时，电铃不响的原因是电铃没有电流
通过
7
总结：动态电路类型
一 滑动变阻器阻值变化引起的电 路变化问题 二 开关通断引起的电路变化问题 三半导体材料引起电路变化，如光 敏电阻、热敏电阻、压敏电阻、气 敏电阻、巨磁电阻等敏锐电阻。
S断开
S闭合
R不变 I不变 U不变 灯泡亮度不变
12
3．利用如图所示的装置可以制作一个电子秤，关 于该电子秤的相关知识，下列说法正确的是( )
A．称得的重物越重时，电压表的读数越大 B．称得的重物越重时，电流表的读数越大 C．电流表改装成电子秤的表盘，表盘刻度是均匀
的 D．将电压表和电流表位置互换，电子秤仍能正常
A. 电流表示数变小，电压表示数变大 B. 电流表示数不变，电压表示数变小 C. 电流表示数不变，电压表示数不变 D. 电流表示数变大，电压表示数变小
2024甘肃中考物理二轮专题复习 微专题 动态电路分析 (课件)
6. (2023兰州15题3分)如图所示，电源电压保持不变，闭合开关S后向右
移动滑片P，下列判断正确的是( C ) A. 电流表的示数变大，电压表 的
示数变大，灯泡L2变亮 B. 电流表的示数变大，电压表 的
示数不变，灯泡L1变亮 C. 电流表的示数变小，电压表 D. 电流表的示数变小，电压表
的示数不变，灯泡L1变亮 的示数变小，灯泡L2变亮
三、开关通断引起的动态电路分析 例4 一题多设问 如图所示电路，R为定值电阻，灯泡L的灯丝电阻
不变，电源电压U不变．若先闭合开关S1、S2，然后断开开关S2，请回 答下列问题．
开关状态
闭合S1、S2
闭合S1，断开S2
(1)画出简化电路图 (2)画出简化电路图
简化 电路图
电路连 接方式
灯泡L的简单电路
(7)由以上表格对比可知，若先闭合开关S1、S2，然后 断开开关S2，电流表的示数是__变__小____的；电压表的 示数是___变__小___；小灯泡的功率是___变__小___的．(均选
填“变大”“变小”或“不变”)
甘肃近年真题及拓展
命题点 1 滑动变阻器类(兰州6考) 1. (2023兰州B卷10题3分)如图所示的电路，电源电压恒定不变，R1为定 值电阻，闭合开关S，将滑片P从a端向b端移动的过程中，下列说法正确 的是( C ) A. 灯泡L变暗，电压表示数变小，电流表示数变小 B. 灯泡L变亮，电压表示数变大，电流表示数变大 C. 灯泡L变亮，电压表示数变小，电流表示数变大 D. 灯泡L变暗，电压表示数变大，电流表示数变小
2. 如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法 中正确的是( B ) A. 灯泡L变亮 B. 电压表 的示数变大 C. 电流表 的示数变大 D. 电压表 的示数变小
2024年上海中考物理专题复习精练 专题08 动态电路分析含详解
专题08动态电路分析一、常见题目类型动态电路中电流与电压的变化情况主要由以下三个方面引起：1.滑动变阻器滑片P 的位置改变引起；2.开关的断开或闭合引起；3.电路出现的故障（短路和断路）引起。
4.串联电路；5.并联电路；二、用到的基础知识1.欧姆定律I=U/R 。
2.串联电路中电流、电压及电阻的关系；分压规律：U 1U 2=R 1R 23.并联电路中电流、电压及电阻的关系；分流规律：I 1I 2=R 2R 14.滑动变阻器的使用。
5.电流表、电压表的使用。
6.短路与断路。
三、常用到的分析方法1.判断电路连接方式，即串联电路还是并联电路，画出等效电路图。
2.判断电流表与电压表测量的是哪一段电路的电流或两端的电压。
3.开关在电路中的位置及作用。
4.电源电压可以认为是不变的。
5.并联电路电压表的示数一般情况下是不变的，各支路中的电流互不影响。
三、例题分析【例题1】（2023奉贤二模）在图所示，电阻R 1的阻值为10欧，滑动变阻器滑片P 位于中点附近。
用一阻值为20欧的电阻替换R 1后，可使电压表示数与替换R 1前相同的方法有（）①电源电压不变，向左移动滑片P②电源电压不变，向右移动滑片P③减小电源电压，不移动滑片P④增大电源电压，向左移动滑片PA．①③B．①②C．②③D．②④【例题2】（2022奉贤二模）如图所示，电源电压保持不变，电阻R1的阻值为10欧。
开关S闭合后，用一个阻值为20欧的电阻替换电阻R1，可能使两电流表A1、A2示数的比值与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．增大电源电压，不移动滑片P D．增大电源电压，向右移动滑片P【例题3】（2023嘉定二模）在图所示的电路中，电源电压保持不变。
将电流表A1和A2正确接入电路中，闭合开关S，电路正常工作。
移动滑动变阻器R2的滑片P，电压表V与电流表A1示数的乘积不变，电压表V与电流表A2示数的乘积变大，则（）A．电流表A1可能测量通过R1的电流B．电流表A2一定测量通过R2的电流C．电流表A2可能测量通过R1和R2的电流D．滑动变阻器R2的滑片P一定向右移动【例题4】（2023普陀一模）在图所示的电路中，定值电阻R1、R2的大小关系为R1>R2，闭合开关S，电压表V1和V2示数的比值为k1，若用定值电阻R0（R0＜R2）替换R1、R2中的一个，闭合开关S，电压表V1和V2示数的比值为k2。
2023年中考物理重难点复习：动态电路分析(附答案解析)
2023年中考物理重难点复习：动态电路分析（精练）
1．如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程
）
中，下列说法正确的是（
A．电压表的示数变大
B．电流表A1和电流表A2的示数均减小
C．电流表A1的示数与电流表A2的示数之差减小
D．电压表V的示数与电流表A1的示数比值不变
2．如图所示的电路中，电源两端电压保持不变。
闭合开关S，将滑动变阻器的滑片向右滑动，
）
则下列说法中正确的是（
A．滑动变阻器接入电路中的电阻变小
B．总电阻变小
C．电流表的示数变小
D．电压表的示数变大
3．如图所示，电源电压恒定不变，R1、R2为定值电阻，闭合开关S1、S2后，电路正常，电压表、
）
电流表均有示数.若断开S2，不变的是（
A．电压表示数
B．电流表示数
C．电压表示数与电流表示数的比值
D．电压表示数与电流表示数的乘积
第1页（共24页）。
中考物理总复习 动态电路专题
滑动变阻器变化： 一上一下 远大近小
知识储备
A
电流表所测对象： 从哪来 到哪去
知识储备
V
电压表所测对象： 方法1：抱圈法 方法2：去电源
知识储备
滑动变阻器变化： 一上一下 远大近小
知识储备
滑动变阻器变化： 一上一下 远大近小
滑片移动
1、滑动变阻器串联引起的动态电路
例1、如图是“Βιβλιοθήκη 安法”测电阻的电路图．闭合开关S，将滑片P向左滑动 的过程中 （ ）
并联电路
电流路径至少有两条，各支路上 的用电器互不干扰。
知识储备
电路的简化
简化电路的基本原则是，将电路中没有电流的部分去掉。比如断开的部分， 被短路的部分，还有电压表。再按照电流的路径走一走，有分支的是并联，没有 分支是串联。
知识储备
A
电流表所测对象： 从哪来 到哪去
V
电压表所测对象： 方法1：抱圈法 方法2：去电源
基本概念
动态电路
电路中的物理量发生变化的电路。
电路中电阻的变化引起的物理量变化。
知识储备
动态电路
1
一个实验
2
两种电路
3
三只元件
4
四个规律
知识储备
实验中得到的动态规律
知识储备
实验
规律
串联电路里， 某元件的电阻变 大，其两端电压 变大；
电阻变小， 其两端电压变小。
欧姆定律
知识储备
串联电路
电流路径只有一条，电流处处相 等，各用电器相互影响。
滑片移动
3、假滑
例3、如图，当滑片P向左移动时，A表和V表将如何变化
分析步骤：1、确定电路连接方式； 2、判断滑动变阻器接入电路中的变化； 3、判断各电表测量的对象； 4、运用实验中动态规律、欧姆定律、四个规律解决问题。
2024年中考物理复习：动态电路分析问题
)
A.电路消耗的最大功率为3 W
B.电流表示数的变化范围为0.2 A -0.5 A
C.滑动变阻器R2接入电路的最小阻值为2 Ω D.电阻R1消耗的最大功率为0.9 W
类型二 滑动变阻器引起的动态电路
7.(多选)在如图所示电路中,电源电压不变,R1为定值电阻,闭合开 关S,当滑动变阻器R2的滑片P向右移动时,下列判断正确的是( AC ) A.电流表A的示数变大 B.电压表V1的示数变大 C.电路中消耗的总功率变大 D.电压表V2与电流表A示数的比值变小
类型三 敏感电阻引起的动态电路
15. 如图甲所示是非接触式红外线测温枪,图乙是它的工作原理图。
R0是定值电阻,R是红外线热敏电阻,其阻值随人体温度变化的图像
如图图丙所示。下列对该电路分析正确的是 ( B
)
A.体温越高,R的阻值越大
B.体温越高,电压表示数越大
C.体温越高,电压表示数越小
D.体温越低,电压表示数越大
类型二 滑动变阻器引起的动态电路
8. 如图所示电路中,电源电压保持不变,闭合开关S,滑动变阻器 滑片向左移动时,下列判断正确的是 ( A ) A.电路总功率变小 B.电压表示数变大 C.电压表与电流表示数的比值不变 D.电流表示数变大
类型二 滑动变阻器引起的动态电路
9.如图所示电路中,电源电压保持不变,闭合开关S,将滑动变阻器 的滑片从中间向右移动,下列说法正确的是 ( D ) A.电流表示数变小,电压表示数变大 B.电流表示数变大,电压表示数变小 C.电流表示数变大,电压表示数变大 D.电流表示数变小,电压表示数变小
类型一 开关变换引起的动态电路
2. 如图、所示的电路中,电源电压不变,闭合开关S1,电压表和电 流表有示数,接着再闭合开关S2,下列说法正确的是 ( C ) A.电压表示数不变 B.电流表示数变小 C.电压表和电流表示数的比值不变 D.电压表和电流表示数的乘积变小
2024年中考物理专题复习—“表格法”巧解并联动态电路的计算
2024年中考物理专题复习—“表格法”巧解并联动态电路的计算一、要点解读1.确定电表测量对象，并确定电表量程，若量程未知，则需要讨论电表量程。
2.由于并联电路中电压表和定值电阻的电流表始终不变，移动滑动变阻器改变的仅是含滑动变阻器这条支路的电流以及总电流，所以我们要考虑：①滑动变阻器这条支路的电流有没有超过这条支路的电流表的量程以及滑动变阻器允许通过的最大电流；②干路上的电流有没有超过干路上电流表的量程。
3.强调同时性，由于开关的闭合或断开以及滑动变阻器滑片位置的移动都将引起电路的变化，从而导致电路中电阻、电流、电压的变化，公式UIR中的三个物理量是同一时间的值，不可将前后不同过程中的I、U、R的值随意混用。
4.基本的解题方法表格计算法简介：表格法就是将已知条件填入表格，然后再根据电路的特点和规律找出已知量和未知量之间的联系，求出未知量。
该方法简单易行，且能有效防止学生胡乱代入数据。
利用表格，我们可以知道表格中填入三个不在一排的物理量，其余的几个量都可以通过串并联的关系以及Ω姆定律解出。
对于并联电路中的各个量，R1、R2、R总；I1、I2、I总；U1、U2、U总有以下关系，我们利用表格可以清晰看到：R1R2R总I1I2I总I1+I2=I总U1U2U总U1=U2=U总U1=I1R1U2=I2R2U总=I总R总注：①对于并联电路，我们一般情况不求R总，求的时候也一般通过Ω姆定律来求，不建议用并联电阻的公式：12111R R R +=总来求总电阻，或者知道总电阻来求各个分电阻。
②对于并联动态电路来说，也是两个不变量：一个为U 总，一个为定值电阻R 1。
我们将这两个不变的量首先填入表格中。
我们再填入另外一个量（此为限定条件，如滑动变阻器此时的阻值、电流表的示数等），我们就可以将表中其它所有的量全部解出。
二、典例引领1.有关范围的计算例1.在如图（a ）所示电路中，电源电压为6V 且不变，电阻R 1=10Ω，滑动变阻器R 2上标有“20Ω，2A ”字样，现闭合开关。
中考物理总复习《动态电路分析》专项测试题(附带答案)
中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。
2024年中考物理复习----32.“欧姆定律动态电路”重难点突破及题型归类
32.“欧姆定律动态电路”重难点突破及题型归类一、滑变型动态电路分析1.串联型技巧：阻大压大流的少，U滑、U定反着跑。
串联分压法：若滑片P向右滑动，则R滑变大。
电压：U滑（V2）变大，U定（V1）变小；（大电阻分大电压，小电阻分小电压）电流：I（A）变小。
（电阻增大，电流减小）例1.如图所示，电源电压保持不变，开关闭合后，调节滑动变阻器的滑片：若滑片向左滑动，V1变大，V2变小，A变小；若滑片向右滑动，V1变小，V2变大，A变大。
分析：P向左，R变大：阻大压大（V1↑）流的少（A↓），U滑（V1↑）、U定（V2↓）反着跑；P向右，R变小：阻大压大（V1↓）流的少（A↑），U滑（V1↓）、U定（V2↑）反着跑。
例2.（经典模型油量表）如图所示是汽车油量表的原理图，测量表是由电流表改装而成的，当油量表的油面降低时，浮标向下，滑杆的指针P向上，则：变阻器R连入电路中的电阻变大，电路中的电流变小，测量表的示数变小，定值电阻R′的作用是保护电路。
1.并联型技巧：压表定流不会变，总流跟着变流变。
若滑片P向右滑动，则R1变小。
电流表A1：变大（电阻减小，电流增大）电流表A2：不变（并联各支路互不影响）电流表A3：变大（支流增大，总流增大）电压表V：不变（电源电压不变）二、开关型动态电路分析S1、S2都闭合时，电路正常工作，只断开S2后：○A示数减小，○V示数不变（都测电源电压）；S1、S2都闭合时，R1与R2并联，○A测：I总=I R1+I R2S2断开后，电路中只有R1，○A测：I总′=I R1′+I R2′前后对比：I R1不变（并联各支路互不影响），I R2减小为0，则：I总（○A）减小。
三、电路故障分析1.故障类型：断路、短路2.思路：技巧：电流定类型，电压锁位置。
第一步：电流定类型：电路中无电流：某处断路；电路中有电流：某处短路。
第二步：电压锁位置：①灯全不亮——无电流——某处断路②电压表有示数——内断（一般描述为有明显偏转/接近电压电压）故障：电压表所测部分断路（L1断路）④电压表无示数——外断故障：电压表所测部分外部断路（L2断路）3.开挂：“110” 技巧：○V ○A 故障 说 明1 1 外短 “1”指电表有示数，“0”指电表无示数，“内”指电压表所测部分，其它为外。
中考物理一轮复习(泰安专版)专题二 动态电路分析25张
动态电路分析是初中物理学习的一个重点,已成为泰安中考的必考题目之一。 此外,动态电路分析又是电路故障分析的基础,所以掌握动态电路的分析方法, 正确分析动态电路是一项很高的能力要求。在泰安中考中,动态电路分析题常 结合生活中常见用电设备进行命题。主要以选择题、填空题和计算题的情势进行考查。专题突破
栏目索引
C.电流表示数减小,电压表示数增大
D.电流表示数增大,电压表示数减小
专题训练
栏目索引
解析 定值电阻R0与滑动变阻器R串联,电压表测R0两端的电压,电流表测电路 中的电流,当滑片P向右移动时,滑动变阻器接入电路中的电阻变大,电路的总电 阻变大,由I=U 可知,电路的电流减小,即电流表的示数减小,B、D错误;由U=IR
考法突破 解答此类题的一般过程是: 第一分析透电路的结构,明确用电器的连接方式。 弄清电路中各电学外表的测量对象。 具体分析可按照以下示意图进行: ①由滑动变阻器引起的动态电路分析: 含滑动变阻器的串联电路(如图甲所示):
专题突破
栏目索引
专题突破
栏目索引
专题训练
栏目索引
专题训练
1.(202X湖南益阳,14,2分)如图所示,电源电压不变,R0为定值电阻,R为滑动变阻 器,当滑片P向右移动时,电流表和电压表的示数变化情况是 ( A ) A.电流表示数减小,电压表示数减小 B.电流表示数增大,电压表示数增大
专题突破
栏目索引
解析 闭合S2、断开S1和S3时,R1与R串联,电压表测R两端的电压,电流表测电路 中的电流;再断开S2,同时闭合S1和S3时,R1与R并联,电压表测电源两端的电压,电 流表测干路的电流,因串联电路中总电压等于各分电压之和,并联电路中各支路 两端的电压相等,所以电压表的示数由测串联电路中R两端的电压变为测电源 两端的电压,其示数变大,B错误;因串联电路中总电阻等于各分电阻之和,并联电 路中总电阻的倒数等于各分电阻倒数之和,所以R1与R并联时的总电阻小于串 联时的总电阻,电路中的总电流变大,即电流表的示数变大,A错误;电压表示数 和电流表示数的比值本来等于R的阻值,现在等于R1与R并联后的总电阻,所以电 压表示数和电流表示数的比值变小,C错误,D正确。
中考物理复习专题课件----动态电路分析(共16张PPT)
（4）为了保证电路中各元件安全工作， 变阻器接入电路的阻值范围是_4_Ω_—__1__0_Ω。
拓展应用
光敏电阻的特点是有光照射它时阻值变小．如图所示是 某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电
阻，R2为滑动变阻器，A、B间接监控装置．则（ A ）
二、开关通断对电路的影响
例3.在如图所示的电路中，将开关S闭合，则电流表 的示数将__变__大__，电压表的示数将__变__大__，电压表 与电流表示数的比值__不__变__(均填“变大”、“变小” 或“不变”)。
9.
测试仪的显示屏 是 由电流表或电压表 改装而成的。
酒精测试仪
人饮酒后，约90%的酒精通过肺部呼气排除，因此 测量呼气中酒精的含量，就可以判断其醉酒的程度。
专题： 动态电路分析
1
动态电路问题就是电路中某电路元件发生 变化引起电路结构变化，从而引起电阻、电流 和电压变化的问题。
一、滑动变阻器对串、并联电路的影响
（一） 串联电路电阻的变化对电路中电流和电压的影响
【针对训练】
如图，电源电压保持不变．闭合开关，当滑动变阻器
的滑片P向右移动时，电流表示数将 变小 ，电压表示数 将 变大。（填“变大”、“不变”或“变小”）
（2分）电气 应客户要求，设计一个自动身高测量仪，能
够实现身高越高，电表示数越大。以下四个设计方案中，r是定
值电阻，r’是滑动变阻器，电源电压不变，滑片会随身高上下
B 平移。你认为符合要求的是（
）
3
复试环节（一）
气敏电阻
遇酒精
设计电路
电阻变小
1、使用以下器材设计酒精测试仪的电路图：
