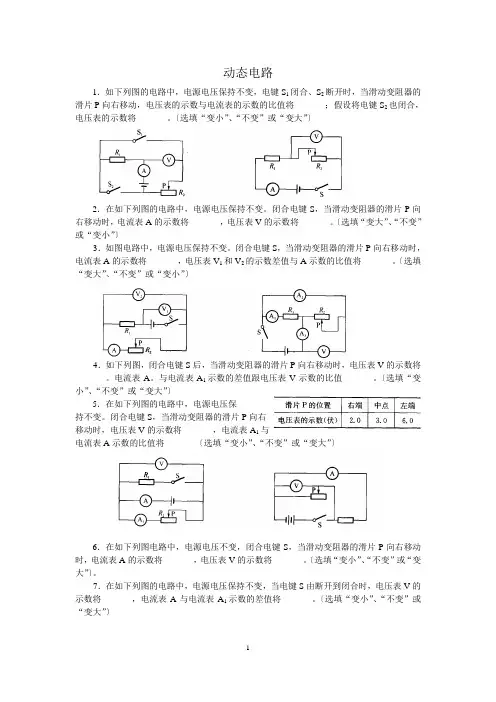

(完整版)初三物理动态电路专题
初三物理《动态电路》专题训练(含答案)
动态电路1．如下列图的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；假设将电键S2也闭合，电压表的示数将_______。
〔选填“变小”、“不变”或“变大”〕2．在如下列图的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。
〔选填“变大”、“不变”或“变小”〕3．如图电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。
〔选填“变大”、“不变”或“变小”〕4．如下列图，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。
电流表A。
与电流表A1示数的差值跟电压表V示数的比值_______。
〔选填“变小”、“不变”或“变大”〕5．在如下列图的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______〔选填“变小”、“不变”或“变大”〕6．在如下列图电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。
〔选填“变小”、“不变”或“变大”〕。
7．在如下列图的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。
〔选填“变小”、“不变”或“变大”〕8．在如下列图的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。
〔选填“变小”、“不变”或“变大”〕9．在如下列图的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。
中考物理《动态电路》专题训练(附带答案)
中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。
开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。
闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。
在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。
7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。
人教版—初三物理动态电路分析专题(可编辑修改word版)
D．灯 L 两端的电压变大，通过变阻器的电流变小 12．如图所示电路，电源电压保持不变．闭合开关 S，缓慢移动滑动变阻器的滑 片 P，电流表 A1 的示数逐渐变小，这一过程中() A．滑片 P 是向左滑动的 B．电压表 V 的示数逐渐变小 C．电流表 A 的示数逐渐变小 D．电流表 A 与 A1 的示数差逐渐变小 D．灯 L 变亮，电压表的示数变大
D．电流表示数变小，小灯泡亮度不变
滑片 P 由中点向 b 端滑
21、某高速公路收费站对过往的超载货车实施计重收费，小明
同学结合所学的物理知识设计了如图所示的称重表原理图，对
于小明同学的设计
你认为：
A、此设计可行，称重表同电流表改装
B、此设计可行，称重表由电压表改装
C、此设计不可行，当车辆越重时电路中电流越小
14．如图所示的电路中，电源电压保持不变，闭合开关 S，将变阻器滑片 P 向左移动时() A．灯泡 L 亮度不变，电压表示数变大 B．灯泡 L 亮度变亮，电压表示数变大
精心整理
C．灯泡 L 亮度不变，电压表示数不变
D．电流表示数变大，电压表示数变大
15.如图所示，闭合开关 S，使滑动变阻器的滑片向左移动，则：（）
13．小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图
所示。
若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是()
A．甲图的电压表示数变化范围大 B．乙图的电压表示数变化范围大
C．甲图的电流表示数变化范围大 D．甲图和乙图的电流表示数变化范围一样大
A．灯泡 L1 变亮、L2 亮度不变 B．灯泡 L1 变亮、L2 变暗 C．灯泡 L1 亮度不变、L2 变亮 D．灯泡 L1 变暗、L2 变亮 6、如图所示是一种自动测定邮箱内油量多少的装置，R1 是滑动变阻器，它的 金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度， 就能知道邮箱内油量的多少。则() A、油量增加，R1 的电阻值增大，油量表指针偏转变小。 B、油量增加，R1 的电阻值减小，油量表指针偏转变大。 C、油量减少，R1 的电阻值增大，油量表指针偏转变大。 D、油量减少，R1 的电阻值减小，油量表指针偏转变小 7．如图所示电路，电源两端电压保持不变。闭合开关 S，当滑动变阻器的滑片 P 向右滑动时，下列判断正确的
《电路动态和电路故障分析专题》初三物理
电路故障和动态电路分析专题一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。
图1 图2 图3[例2]如图2，当滑片P向左移动时，A表和V表将如何变化。
[变式训练题]如图3，当滑片P向左移动时，A表和V表将如何变化。
[例3]在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。
(B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。
(D)伏特表示数不变，灯变暗。
[变式训练题] 在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。
(B)伏特表示数变小，灯变亮。
(C)安培表示数变小，灯变亮。
(D)安培表示数不变，灯变暗。
图4 图5 图6 图7 2．并联电路中滑动变阻器的滑片P的位置的变化引起的变化[例4]如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？[变式训练题]如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、电键的断开或闭合引起电路中电学物理量的变化1．串联电路中电键的断开或闭合引起的变化[例5]在如图8所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
[变式训练题]在如图9所示的电路中，当电键K断开时，电阻R1与R2是________联连接的。
电键K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。
图8 图9 图102．并联电路中电键的断开或闭合引起的变化[例6]在图10中，灯泡L1和灯泡L2是______联连接的。
(完整版)初三物理动态电路专题
初三物理动向电路专题知识精解一动向电路解析方法：（1〕确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。
（2〕确定各表测量对象：电压表只抱一个，电流表和谁串通。
（3〕电阻的变化情况：变阻器滑片的搬动以及断开〔或闭合〕电键，注意局部短路的情况。
（4〕各表的变化情况：在并联中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。
在串通电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。
记忆方法：动向电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；串通电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思虑靠大家二．定量计算：1.常考由滑动变阻器引起的电流表、电压表示数变化的范围；解答时采用极端值法---- 即：找出滑动变阻器阻值最大和最小时电流表和电压表的示数，以确定电表范围。
2.多开关的不相同状态引起的电路变化，主要表现为电路连接方式的改变，从而以致电表示数变化，这类题的解答关键在于用电器连接方式、电表测量范围的判断；平时会有两到三种状态：简单电路、串通也许并联，判断清楚后，每种状态相当于一个简单的电路计算题。
经典例题动向专题种类一：开关的断开或闭合引起电路中电流、电压以及电阻的变化.例 1. 如图 7 所示电路，将开关S 闭合，电流表的示数将；电压表的示数将.〔选填“变大〞、“变小“或〞不变“〕解析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，尔后依照欧姆定律判断.R1R1AR2R2V 1图 7V图 8针对练习：如图8 所示电路中，当开关S 断开时，电阻R和 R是联，开关 S 闭合后，电压表的示数将12〔选填〞变大“、〞变小“或〞不变“〕.例 2. 如图 9 所示电路中，灯泡L1和 L2是联，当开关S 断开时，电压表的示数将，电流表的示数将.〔选填“变大〞、“变小〞或“不变〞〕解析：明确开关断开和闭合时是什么样的电路. 电流表、电压表分别测的是哪局部的电流和电压。
最新人教版初中物理九年级上册专题八《动态电路》精品课件
10．(2018·腾冲县期末)如图所示，电源电压保持不变，开关S1已闭合，
若再闭合开关S2，则下列分析正确的是(
B)
A．电压表示数变大
B．电流表A1示数变大 C．电表A2示数变大 D．小灯泡的亮度不变
11．(2018·黄浦区一模)在图甲、乙所示的电路中，电源电压相等且保
持不变。只闭合开关S1，三个电流表中仍有两个示数相同。同时闭合电 路S1、S2，三个电流表中仍有两个示数相同。正确的判断是( D) A．只闭合开关S1，示数相同的是电流表A1和A3 B．同时闭合开关S1、S2，示数相同的是电流表A2和A3 C．R1的阻值最大 D．R3的阻值最小
9．光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门利
用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、
B间接监控装置。则(
A)
A．当有人通过通道而遮蔽光线时，A、B间电压降低
B．当有人通过通道而遮蔽光线时，通过R1的电流变大 C．当仅增大R2连入电路中的阻值时，通过R2的电流变大 D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压
人教版
专题八 动态电路
电路中某元件发生变化引起电路结构变化，从而引起电阻、电流和电压 的变化，这类电路被称为动态电路。 1．引起电路变化的几种情况 (1)开关的断开和闭合； (2)滑动变阻器滑片的移动； (3)半导体材料引起电路变化。如光敏电阻、热敏电阻、压敏电阻、气 敏电阻、巨磁电阻等敏感电阻。
类型二 滑动变阻器滑片的移动引起电路的变化
2．(2017·滨州)如图所示，R1是定值电阻，R2是滑动变阻器，电源电压 保持不变，当滑动变阻器R2的滑片P向b端滑动时，以下说法正确的是
(D) A．电压表V的示数不变，电流表A1的示数变小，A2的示数变大 B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小 C．电压表V的示数变大，电流表A1的示数不变，A2的示数不变 D．电压表V的示数不变，电流表A1的示数变小，A2的示数不变
初中物理中考复习专题 动态电路分析 课件(共22张ppt)
A．电流表的示数变大 B．电压表的示数变小 C．提高电源电压，可使装置在较低浓度烟雾下就能报警 D．增大R0的阻值，可使装置在较低浓度烟雾下就能报警
例2、小明将酒精气体传感器、电阻R与电压表组成如图所 示电路,闭合开关,将传感器逐渐靠近装有酒精的杯口上方,发 现电压表示数逐渐增大,此过程中（ C ）
题型二 由滑动变阻器引起的并联电路中的物理量变化 例1、如图所示的电路中，电源电压保持不变．闭合开关S ，当滑动变阻器的滑片P向左移动时，电流表A1和A2示数 的变化情况分别是（D ）
A. A1变小、 A2变小 B. A1 变大、A2变大 C. A1变大、 A2不变 D. A1变小、 A2不变
针对训练
1.示的电路中，电源电压不变，闭合开关S，若将滑片P向右 移动，电压表V的示数将___不__变___，电流表A1的示数将 __变__小____，电流表A2的示数将__不__变____（填“路中物理量的 变化
题型三 由传感器阻值变化引起的电路中物理量的变化
例2、如图电路，P向右时，观察到现象是（ A ）
A. 电压表的示数减小，电流表的示数增大 B. 电压表的示数增大，电流表的示数减小 C. 电压表和电流表的示数都增大 D. 电压表和电流表的示数都减小
针对训练
1.如图的电路，电源电压保持不变，R2＝2R1，滑片P在R2的 中点。闭合电键S，由中点向左移动滑片P的过程中（ C ）
常见的传感器有： 光敏传感器：随光照的变化阻值发生改变 温度传感器：随温度的变化阻值发生改变 压力传感器：随压力的变化阻值发生改变 湿度传感器：随湿度的变化阻值发生改变 气体传感器：随气体浓度的变化阻值发生改变
例1、小明同学设计了一种火灾烟雾报警装置，其原理电路如图所 示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增 大。当电流表示数减小至某一值时，装置报警。S闭合后，当有烟
九年级物理专题讲义(动态电路分析)
九年级物理培优讲义---动态电路分析一、 第一种类型:滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化(一)．串联电路中滑动变阻器的滑片P 的位置的变化引起的变化例一、如图1,是典型的伏安法测电阻的实验电路图,当滑片P 向右移动时,请判断A 表和V 表的变化。
针对练习： (1)如图2,当滑片P 向左移动时,A 表示数 ，V 表示数(2)如图3,当滑片P 向左移动时,A 表示数 ，V 表示数 (3)在如图4所示电路中,当闭合开关后,滑动变阻器的滑动片P 向右移动时( )A.电流表示数变大,灯变暗B.电流表示数变小,灯变亮C.电压表示数不变,灯变亮D.电压表示数不变,灯变暗(4)在如图5所示电路中,当闭合开关后,滑动变阻器的滑动片P 向右移动时( )A.电压表示数变大,灯变暗B.电压表示数变小,灯变亮C.电流表示数变小,灯变亮D.电流表示数不变,灯变暗(二)、并联电路中滑动变阻器的滑片P 的位置的变化引起的变化例二、如图6,当滑片P 向右移动时,A 1表、A 2表和V 表将如何变化？ 针对练习(5)如图7,当滑片P 向右移动时,A 1表、A 2表和V 表将如何变化？(6)如图所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P 向上移动时，下列判断正 确的是 ( )A ．三只电表的示数都变大B ．三只电表的示数都变小C ．电表A 1的示数变小，电表V 、A 2的示数都不变D ．电表A 1、A 2的示数都变小，电表V 的示数不变二、第二种类型:开关的断开或闭合引起电路中电学物理量的变化(一)、串联电路中开关的断开或闭合引起的变化例三、在如图9所示的电路中,将开关K 闭合,则电流表的示数将______,电压表的示数将________(均填“变大”、“变小”或“不变”)。
图1图2 图3 图4图图图图8针对练习(6)在如图10所示的电路中,当开关K断开时,电阻R1与R2是________联连接的。
初三物理动态电路专题通用课件
动态电路的分析方法 通过分析电路中元件的参数变化或开关状态的变化，以及 由此引起的电流和电压的变化，来研究动态电路的特性和 规律。
动态电路类型
线性动态电路
电路中的元件都是线性元件，即元件 的伏安特性可以用直线表示。线性动 态电路的分析方法主要有：时域分析 法和频域分析法。
利用电磁感应原理将机械 能转化为电能，为电力系 统提供电源。
变压器
利用电磁感应原理改变电 压，实现电能的传输和分 配。
感应电动机
利用电磁感应原理将电能 转化为机械能，驱动机械 设备运转。
电磁感应与电路变化的关系
电源变化
当电源产生的磁场发生变 化时，会引起电路中电流 的变化。
负载变化
当电路中的负载发生变化 时，会引起电路中电流的 变化。
பைடு நூலகம்
电磁感应与动态电路
电磁感应原理
法拉第电磁感应定律
当磁场发生变化时，会在导体中产生电动势，电动势的大小与磁 通量变化率成正比。
楞次定律
感应电流产生的磁场总是阻碍引起感应电流的磁通量的变化。
电磁感应现象
当导体在磁场中做切割磁感线运动时，导体中会产生感应电流。
电磁感应在动态电路中的应用
01
02
03
交流发电机
非线性动态电路
电路中的元件是非线性元件，即元件 的伏安特性不能用直线表示。非线性 动态电路的分析方法主要有：图解法、 数值法和符号法。
动态电路分析方法
时域分析法
通过建立电路的微分方程，求解微分方程得到电路中各变量的时间响应特性。 时域分析法可以得出各变量的瞬态响应和稳态响应，适用于分析线性时不变动 态电路。
初三物理电学--动态电路
1动 态 电 路 练 习第一种类型：滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化（一）串联电路中滑动变阻器的滑片P 的位置的变化引起的变化例一：如图1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。
分析方法：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。
针对练习：（1）如图2，当滑片P 向左移动时，A 表和V 表将如何变化（2）如图3，当滑片P 向左移动时，A 表和V 表将如何变化（3）在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）A ．电流表示数变大，灯变暗B ．电流表示数变小，灯变亮C ．电压表示数不变，灯变亮D ．电压表示数不变，灯变暗（4）在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）A ．电压表示数变大，灯变暗B ．电压表示数变小，灯变亮C ．电流表示数变小，灯变亮D ．电流表示数不变，灯变暗（二）并联电路中滑动变阻器的滑片P 的位置的变化引起的变化 例二：如图6，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？分析方法：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。
针对练习（5）如图7，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？图4 图3图2图1 图5 图62第二种类型：开关的断开或闭合引起电路中电学物理量的变化（三）串联电路中开关的断开或闭合引起的变化例三：在如图8所示的电路中，将开关K 闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。
分析方法：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断。
针对练习：（6）在如图9所示的电路中，当开关K 断开时，电阻R 1与R 2是________联连接的。
九年级物理电路动态分析专题
[例2]如图，当滑片P向左移动时，A表和V表将如何变化。
分析：首先要确定电路的类型，此电路属于串联电路呢 还是并联电路。我们可以将电流表简化成导线，将电 压表简化成断开的电键或干脆拿掉。此时可以容易地 看出，这是一个串联电路。而且发现滑动变阻器的滑 片已经悬空，滑动变阻器接成了定值电阻，所以A表 示数不变。
变式1．(2019·长沙)如图所示是小海设计的温度测量仪的电路，
R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻， 当R2的温度随环境温度降低时( C ) A．电流表的示数增大
B．电压表V1的示数增大 C．电压表V2的示数增大 D．电压表V2的示数减小
• 开关的断开与闭合引起的电路变化：
先画出开关变化前、后的电路图
• 2、电阻处理：无论是串联电路还是并联电路，只要电路中有电 阻变大，电路中的总电阻就增大，有电阻变小，总电阻就减小。 串联电路，用电器增加，电路总电阻增大；并联电路，支路越多， 电路总电阻越小。
• 3、分压与分流：串联电路，电阻越大分到的电压就越多；并联 电路电阻越大，该支路的电流就越小。
• 由于变阻器滑片的移动，电路中各物理量的变 化分析：
[
你判断A表和V表的变化。
分析：本题中，为了分析表达的简洁，我们约定 一套符号：“→”表示引起电路变化；“↑”表示 物理量增大或电表示数增大；“↓”表示物理量减 小或电表示数减小。
P左移→R2↓→R↓→I↑→A表↑。 R1不变→IR1↑→U1↑→V表↑。
判断V表的变化还可以根据串联电路的分压原理 来分析：R2↓→U2↓→U1↑→V表↑。
分析：并联电路各支路两端电压相等，等于电源 电压，故电压表V示数不变。由于并联电路各支 路独立工作，互不干扰，滑动变阻器滑片P向右 移动时，对R1这条支路没有影响，所以电流表A1 示数不变。滑片P右移，R2变大，两端电压不变， 故电流变小，干路中电流也随之变小，所以A2示 数也会变小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）向右移动时三表分别如何变化？
（3）根据电表示数分别求出：电源电压U 0= 伏：
电阻R 1= 欧；电阻R 2为0～ 欧.
分析：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的
变化.
针对练习：如图12所示，当滑动变阻器的滑片向右移动时，电流表的示数 ，电压表的示数 .（选
填“变大”、“变小”或“不变”）
2、并联电路中滑动变阻器的滑片P 的位置变化引起电流表电压表示数的变化.
例4.如图13所示，当滑动变阻器的滑片向右移动时电流表A 1的示数 ；A 2的示数 ；电压表的示
数 。
（填“变大”、“变小”或“不变”）
分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断
的再用电路的电流、电压、和电阻的关系判断。
针对练习：如图14所示，当滑动变阻器的滑片向左移动时，电流表A 1将 ；A 2将 ；电压表的示数
将 .（填“变大”、“变小”或“不变”）
例5如图15-35所示的电路，电源电压为12V 不变，R 1=8Ω，R 2是最大阻值为60Ω的变阻器。
求电压表和电流表的变化范围。
A
R 1
R 2
V
图12
A 2
V
R 1 R 2
A 1 图13
A 2
V
R 1
R 2
A 1
图14
V 1
V 2
A
R 1 R 2
图11
图15-35
例
6.如图9所示的电路中，电源电压恒定，R1=8Ω，R2=12Ω。
（1）S1、S2都断开时，电流表的示数为0.3A ，求电源电压。
（2）S1、S2都闭合时，电流表的示数为0.75A ，求R3的阻值。
课堂练习
1. 在图4所示的电路中，闭合开关S ，当滑片向右移动时，电压表和电流表示数的变化情况是（ ）
A.电压表和电流表均变大
B.电压表和电流表均变小
C.电压表变大，电流表变小
D.电压表变小，电流表变大
2如图2所示的电路中,电源电压不变,开关闭合后,若滑动变阻器的滑片P 向右端移动,则( )
A.电压表的示数和电流表的示数都增大
B.电压表的示数和电流表的示数都减小
C.电流表的示数减小,电压表的示数增大
D.电流表的示数增大,电压表的示数减小
3．如图15-40所示的电路，滑动变阻器的滑片P 向右移动时，各电表示数变化情况是（ ）。
A ．V 1增大，V 2减小，A 减小
B ．V 1增大，V 2减小，A 增大
C ．V 1减小，V 2增大，A 增大
D ．V 1减小，V 2增大 A 减小
4．如图15-38所示的电路，当滑动变阻器的滑片向右移动时，电流表、电压表的示数变化情况分别是（ ）。
A ．变大，变大
B ．变小，变小
C ．变小，不变
D ．变大，不变
图15-40
图15-38
5．下列各图15-33中，滑动变阻器滑片P 移动时，电压表、电流表的示数各怎样变化：
若滑片P 向右移动： 若滑片P 向左移动： 若滑片P 向右移动： 电流表示数 ； 电流表示数 ； 电流表示数 ； 电压表示数 ； 电压表示数 ； 电压表示数 ； 6．如图15-31所示当滑动变阻器的滑片自左向右移动的过程中，电路的总电阻、电流表示数和电压表示数的变化情况分别是（ ）。
A ．变小、变大、不变 B ．不变、变大、变小 C ．变大、变小、变小 D ．变大、变大、变大
注：串联电路中电压表示数的变化还可根据分压规律去判断：阻值变大的电阻其两端电压也随之变大。
7.如图所示的电路中，闭合开关后，若R1的滑片向右移动的过程中，电流表A （ ）、电流表A1（ ）、电流表A2（ ），电压表v （ ）（填“不变”“变大”或“变小”）
注：并联电路中，电压表的示数通常不变，各支路互相独立，互不影响。
8.如图6所示的电路中开关均闭合时，灯L 正常发光；若电源电压不变，当开关S2断开后，则（ ）
A. 灯L 变亮，电流表示数增大
B. 灯L 变亮，电流表示数减小
C. 灯L 的亮度不变，电流表示数增大
D. 灯L 的亮度不变，电流表示数减小
9.如图15-48所示的电路，当开关S 断开时，电流表的示数是1A ，开关闭合时，电流表的示数将（ ）。
A ．不变
B ．增加到2A
C ．减少到1/2A
D ．增加到4A
图15-33
图15-31
图15-48
解答要点：按要求闭合或者断开开关，分清两种状态，分别根据电路规律和欧姆定律去判断，列出电表示数表达式，然后对比两种状态下的对应量，得出结论。
10．如下左图所示的电路中有一根导线尚未连接，请以笔画线代替导线补上。
补上后要求：闭合电键S ，当滑动变阻器的滑片P 向左移动时，电流表的示数减小。
11．如上右图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。
补上后要求：闭合电键S 后，当滑动变阻器的滑片自中点向左移动时，电流表的示数不变且不为零。
课后作业 1．在如图所示电路中，电源电压保持不变。
当电键S 由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 。
2．如上中图所示的电路中，电流电压不变，闭合电键，当滑动变阻器的滑片向右移动时，电流表A 的示数 ，电压表V 1的示数 ，电压表V 2的示数 。
（均选填“变大”、“变小”、“不变”）。
3．如上右图所示电路中，当电键S 由断开到闭合时，电流表的示数将 。
4．在下左图所示的电路中，闭合电键后，滑动变阻器的滑片向左移动时，电流表的示数将 。
5．在下中图所示电路中，当电键S 断开时，电阻R 1和电阻R 2是 联连接的。
电键S 闭合时，电压表的示
数将 。
S R L V A R 1 R 2 V 1 A V 2 A
A
6．在上右图所示的电路中，电源电压不变。
当电键S由断开到闭合时，电压表V1的示数将，电压表V2的示数将。
7．如下左图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18伏，电流表示数的变化范围为0.4~0.6安，那么滑动变阻器的最大阻值是。
18．如下中图所示电路中，闭合电键S后，当滑动变阻器的滑片P向右移动时，电流表A的示数将。
8．如上右图，闭合电键S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数
范围是1.0~2.0安,电压表的示数范围是7.2~2.4伏,则电源电压为伏.
10．如图15-36所示的电路，电源电压为12V且保持不变。
R1=10Ω，R2是0～50Ω的变
阻器。
求当变阻器滑片移动时，电流表、电压表的示数变化范围。
11.如图15-51，当S闭合时，电流表的示数1.5A，电压表的示数为9V。
（1）求电源电压和R1的阻值；（2）当S断开时，电压表的示数为6V，电流表的示数为1A，R2的阻值是多大？
课堂小结
图15-36图15-51
R1
R2 V
R1
R2 S
V1
V2
P
S R
V
A。
