变频器工作原理
变频器工作原理概述：变频器是一种电力调节设备，用于控制交流电动机的转速和扭矩。
它通过改变电源电压和频率来实现对机电的控制，从而实现对机械设备的精确控制。
本文将详细介绍变频器的工作原理及其应用。
一、工作原理：变频器主要由整流器、滤波器、逆变器和控制电路等组成。
其工作原理可以分为以下几个步骤：1. 电源输入：变频器通过接入交流电源，将交流电转换为直流电。
整流器模块将交流电源的电压波形进行整流，将其转换为直流电压。
2. 滤波器：滤波器模块用于平滑整流后的直流电压，去除电压中的纹波和杂波，以保证后续逆变器模块的稳定工作。
3. 逆变器：逆变器模块是变频器的核心部份，它将直流电转换为交流电，并控制交流电的频率和电压。
逆变器采用先进的PWM（脉冲宽度调制）技术，通过调整开关管的导通时间来控制输出电压的幅值和频率。
4. 控制电路：控制电路模块接收用户的输入信号，通过对逆变器模块的控制，实现对机电的转速和扭矩的精确控制。
控制电路还可以根据需要进行保护、故障检测和故障处理等功能。
二、应用领域：变频器具有广泛的应用领域，常见的应用场景包括：1. 工业生产：变频器广泛应用于工业生产中的各种设备，如风机、水泵、压缩机、输送机等。
通过控制机电的转速和扭矩，实现对生产过程的精确控制，提高生产效率和质量。
2. 交通运输：变频器在交通运输领域的应用主要体现在电动车辆和电梯等方面。
通过变频器的控制，可以实现对电动车辆的驱动系统和电梯的运行系统的精确控制，提高能源利用率和运行效率。
3. 建造领域：变频器在建造领域的应用主要体现在空调系统、电梯和自动门等方面。
通过变频器的控制，可以实现对建造设备的精确控制，提高能源利用效率和舒适性。
4. 农业领域：变频器在农业领域的应用主要体现在灌溉系统和养殖设备等方面。
通过变频器的控制，可以实现对灌溉系统和养殖设备的精确控制，提高农业生产效率和资源利用率。
5. 新能源领域：随着新能源的快速发展，变频器在太阳能发电和风能发电等领域的应用越来越广泛。
简述变频器的工作原理
简述变频器的工作原理
变频器是一种电子设备，它能够调节电动机的运行速度，广泛应
用于工矿生产、交通运输、建筑等领域。
变频器的工作原理是将交流
电源转变成直流电源，并通过电子元器件将直流电变成可调频的交流电，输出给电动机控制电动机的运行。
下面我们来详细了解一下变频
器的工作原理。
变频器的核心部分是逆变器，它是将来自直流电源的电能转换成
为交流电能的设备。
逆变器由多个开关管和滤波器组成。
在开关管的
控制下，直流电源会不断地倒流和正流，以产生出可调频的交流电。
开关管的控制方式可以是脉冲宽度调制（PWM）或正弦波调制（SPWM），这取决于所采用的变频器型号和工作场合。
除了逆变器，变频器还包含控制板、输入滤波器、输出滤波器等
组件。
控制板用于控制开关管的工作状态，输入滤波器的作用是消除
电网的噪声和干扰信号，输出滤波器则是为了降低电动机的输出谐波
和噪声。
这些组件共同协作，使变频器能够实现精准的电机速度控制、提高电机效率、降低噪音和振动等优点。
通过控制变频器的输出频率和电压，可以实现电机的调速功能。
在实际应用中，电机转矩与输出频率成正比例关系。
因此，调整输出
频率，可以根据负荷需求自动调整电机转矩，从而确保电机高效、稳
定的工作。
总之，变频器是一种能够在交流电路中实现可调频、可调电压的电子设备，其工作原理主要是通过控制开关管工作状态和输出频率，实现电动机转速控制的。
随着工业自动化和环保节能理念的普及，变频器已经广泛应用于各个领域，并不断地进行技术创新和升级，为电机控制带来更高的效率和更广阔的发展前景。

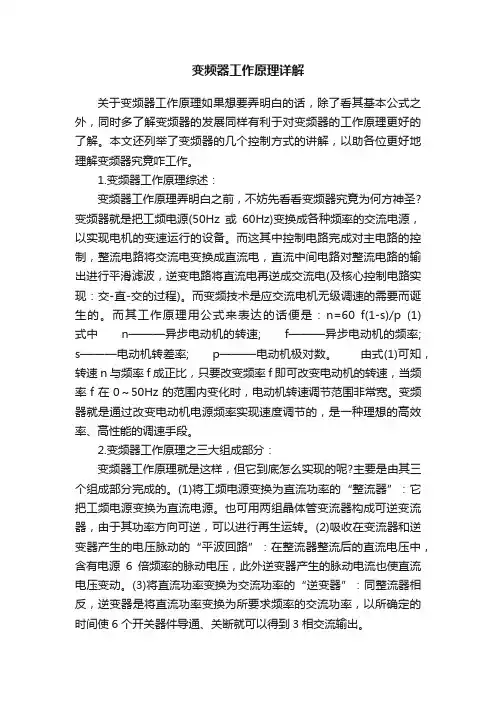

变频器工作原理详解
变频器工作原理详解关于变频器工作原理如果想要弄明白的话，除了看其基本公式之外，同时多了解变频器的发展同样有利于对变频器的工作原理更好的了解。
本文还列举了变频器的几个控制方式的讲解，以助各位更好地理解变频器究竟咋工作。
1.变频器工作原理综述：变频器工作原理弄明白之前，不妨先看看变频器究竟为何方神圣?变频器就是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备。
而这其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电(及核心控制电路实现：交-直-交的过程)。
而变频技术是应交流电机无级调速的需要而诞生的。
而其工作原理用公式来表达的话便是：n=60 f(1-s)/p (1) 式中n———异步电动机的转速; f———异步电动机的频率; s———电动机转差率; p———电动机极对数。
由式(1)可知，转速n与频率f成正比，只要改变频率f即可改变电动机的转速，当频率f在0～50Hz的范围内变化时，电动机转速调节范围非常宽。
变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高效率、高性能的调速手段。
2.变频器工作原理之三大组成部分：变频器工作原理就是这样，但它到底怎么实现的呢?主要是由其三个组成部分完成的。
(1)将工频电源变换为直流功率的“整流器”：它把工频电源变换为直流电源。
也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。
(2)吸收在变流器和逆变器产生的电压脉动的“平波回路”：在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。
(3)将直流功率变换为交流功率的“逆变器”：同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。
3.变频器工作原理之基本分类：变频器工作原理都一直，那世界上那么多变频器为毛不一样呢?如果你在这样呐喊的话，我只能说，抱歉是的，而且他们还可以这样分类(请自行脑补强迫症模式的开启过程)：按照主电路工作方式分类，可以分为电压型变频器和电流型变频器;按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器;按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等;按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。
变频器工作原理图文教程
变频器工作原理图文教程一、什么是变频器变频器是一种用于改变电动机工作频率以调节转速的电子设备，也称为变频调速器或变频调速器。
它通过改变输入电源的频率，控制电动机的转速，从而实现对系统的精确控制。
二、变频器的组成部分1. 整流器整流器负责将交流电源转换为直流电源，提供给逆变器使用。
通常采用整流桥回路设计，能有效地将交流电源变换为平稳的直流电压。
2. 逆变器逆变器将直流电源转换为可变频率的交流电源，控制电动机的速度。
逆变器通过调节输出电压的频率和幅值来实现对电机的精确控制。
3. 控制器控制器是变频器的大脑，负责接收输入的控制信号，对逆变器进行调节，控制电动机的转速和运行状态。
控制器通常采用微处理器作为控制核心，实现对变频器的智能化控制。
三、变频器的工作原理当变频器接收到控制信号后，控制器首先对输入电源进行整流，将交流电源转换为直流电源。
然后逆变器将直流电源转换为可调频率的交流电源，输出给电动机。
通过调节逆变器的频率和幅值，可以实现对电动机的转速和运行状态的精确控制。
四、变频器的应用领域1. 工业制造在工业制造领域，变频器广泛应用于各种需要精确定速控制的设备，如风机、泵、输送带等，提高生产效率和节能降耗。
2. 电梯行业电梯的运行速度和平稳性对乘客的舒适感有着重要影响，变频器能够实现电梯的平稳启停和速度调节，提高电梯的运行效率。
3. 农业灌溉在农业领域，变频器被广泛应用于灌溉系统中，通过控制水泵电机的转速和流量，实现对灌溉系统的精确控制，节约能源和水资源。
五、小结变频器作为一种重要的电机调速设备，具有精准控制、节能环保的优势，在工业生产、电梯运行、农业灌溉等领域发挥重要作用。
通过了解变频器的组成部分和工作原理，可以更好地理解其在各个领域的应用场景和作用，为相关领域的工程师和技术人员提供参考和指导。
简述变频器工作原理
简述变频器工作原理
变频器是一种将交流电能转换为可控直流电能，再将直流电能变换为可控交流电能的电气设备。
它主要由整流器、滤波器、逆变器、控制电路等部分组成。
变频器的工作原理如下：
1. 整流器：将输入的交流电能通过整流桥变换为直流电能。
整流器采用可控整流器，通过控制整流管开关的状态，实现对交流电能的整流效果。
2. 滤波器：将整流器输出的直流电能进行滤波处理，去除直流电能中的脉动成分，使得输出直流电能更加稳定。
3. 逆变器：将滤波后的直流电能通过逆变桥变换为可控的交流电能。
逆变器采用可控开关管，通过不同的开关状态，调节输出电压的大小、频率和形状。
4. 控制电路：控制电路根据输入的控制信号，通过对整流器、逆变器中的开关管进行控制，实现对输出交流电能的调节。
整个变频器通过不断地对输入的交流电能进行整流、滤波、逆变等处理，最终实现了对输出交流电能的频率、相位和电压的精确调节。
变频器工作的基本原理是通过改变输入直流电压的频率和幅值，实现对交流电机的转速、转向和扭矩的控制。
这使得变频器在工业自动控制和节能领域有着广泛的应用。
变频器的工作原理及功能初步简介
变频器的工作原理及功能初步简介变频器是一种广泛应用于电机控制的装置，可用于调节电机的转速及控制输出转矩。
其工作原理基于先将交流电源输入变频器中，再通过内部的电路变换将其变成带状波电源驱动电机。
变频器的基本构造变频器主要由直流电源模块、整流器、滤波器、逆变器、控制电路组成，其工作流程主要分为两个阶段：输入端的直流电源模块和整流器将输入的交流电转换为稳定的直流电；逆变器和控制电路将这些直流电转化为可控的交流电，并输出到电机上。
变频器的功能变频器可以实现调速、转向、起动、刹车等多种功能，应用广泛。
依据不同的应用场景，变频器的系列也会有不同的功能，常见的功能有以下几种：1.调速功能：变频器具有可调电压、可调频率等特点，可以通过调节变频器的参数来控制电机的转速。
相较于传统的阻抗式控制，调速范围更广，精度更高。
因此，在一些要求转速高精度、功率大、能耗低的场合，广泛应用于污水处理、离心压缩机、风机等领域。
2.转向功能：变频器可以实现电机的正转和反转。
一些需求有正反转功能的机器设备（如起重机、轻轨机械、注塑机等），便采用了变频器调节电机的转向。
在使用过程中，如果发现电动机转向不当，可在调试的时候，通过互换两根相邻的电线，就可以实现正反转的转换。
3.起动、刹车功能：电机启动时，如果瞬间提供太多的电压、电流，会加速设备的消耗，造成对设备的损伤。
而传统启动方式会产生高的起动电流，并易产生电子硬件故障。
变频器启动，通过逐渐增加输入电压，让电机缓缓启动。
而在刹车时，则减少输入电压和输出电压，自停能够避免电机缓慢停车带来的危险变频器的刹车和启动功能，针对性更强，符合现代化生产的需要。
总结变频器是现在电机控制中无可替代的新型电力设备，具有多重功能和应用的潜力。
它可以比传统电机控制手段更好地限制和调整电路电压及频率，控制电梯的速度，实现起动、刹车、转向等转动机械装置。
其优势不仅表现在精准的调速范围，以及过载保护的功能等，更体现在它对电机的控制技术的进一步创新和提升。
变频器工作原理讲解
变频器工作原理讲解变频器是一种用来控制交流电动机转速的设备，广泛应用于工业生产中。
它通过改变电机输入的频率和电压，可以实现电机的调速运行，从而满足不同工况下的需求。
在本文中，我们将深入探讨变频器的工作原理，帮助读者更好地理解这一关键设备。
变频器的组成变频器主要由整流器、滤波器、逆变器和控制系统组成。
整流器将交流电源转换为直流电，滤波器用于平滑输出的直流电，逆变器将直流电转换为可控的交流电，而控制系统则控制逆变器的工作，实现对电机转速的调节。
变频器的工作原理1.整流器阶段：在整流器阶段，交流电源的输入被转换为直流电，并通过滤波器得到平稳的直流电。
这一阶段的作用是将交流电源转换为直流电，为逆变器阶段提供稳定的电源。
2.逆变器阶段：在逆变器阶段，直流电被转换为可控的交流电。
逆变器根据控制系统的信号，调节输出的频率和电压，从而控制电机的转速。
逆变器是变频器的关键部分，决定了电机的性能和运行效果。
3.控制系统：控制系统监测电机的运行状态，根据实际需求调节逆变器的输出。
控制系统可以根据外部输入的信号，实现速度、转矩等参数的闭环控制，确保电机的稳定运行。
变频器的优势1.节能降耗：变频器能够根据实际负载需求，调节电机的转速和电流，降低电机运行时的功耗，实现节能效果。
2.调速灵活：变频器可以灵活调节电机的转速，适应不同的工况需求，提高生产效率和产品质量。
3.减少电网冲击：通过变频器控制电机的启动和停止过程，减少电网冲击，延长设备的使用寿命。
结语变频器作为一种重要的电气控制设备，在工业生产中发挥着关键作用。
通过本文对变频器的工作原理进行讲解，希未读者能够更好地理解变频器的工作过程和优势，为实际应用提供参考。
在日后的工程实践中，可以根据需求选择合适的变频器，并合理应用于生产中，实现节能、高效的生产目标。
变频器工作原理与结构图文详解—变频器的功能作用分析
变频器工作原理与结构图文详解—变频器的功能作用分析变频器变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。
变频器基本组成变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。
整流单元：将工作频率固定的交流电转换为直流电。
高容量电容：存储转换后的电能。
逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。
控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。
变频器的结构与原理图解变频器的发展也同样要经历一个徐徐渐进的过程，最初的变频器并不是采用这种交直交：交流变直流而后再变交流这种拓扑，而是直接交交，无中间直流环节。
这种变频器叫交交变频器，目前这种变频器在超大功率、低速调速有应用。
其输出频率范围为：0-17（1/2－1/3 输入电压频率），所以不能满足许多应用的要求，而且当时没有IGBT，只有SCR，所以应用范围有限。
变频器其工作原理是将三相工频电源经过几组相控开关控制直接产生所需要变压变频电源，其优点是效率高，能量可以方便返回电网，其最大的缺点输出的最高频率必须小于输入电源频率1/3或1/2，否则输出波形太差，电机产生抖动，不能工作。
故交交变频器至今局限低转速调速场合，因而大大限制了它的使用范围。
变频器电路结构框架图矩阵式变频器是一种交交直接变频器，由9个直接接于三相输入和输出之间的开关阵组成。
变频器的工作原理以及接线图
变频器介绍：变频器是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备.变频器主要由整流〔交流变直流〕、滤波、逆变〔直流变交流〕、制动单元、驱动单元、检测单元微处理单元等组成.变频器靠内部IGBT的开断来调整输出电源的电压和频率,根据电机的实际需要来提供其所需要的电源电压,进而达到节能、调速的目的.变频器工作原理变频器可分为电压型和电流行两种变频器.电压型是将电压源的直流变换为交流的变频器,直流回路的滤波是电容.电流型是将电流源的直流变换为交流的变频器,其直流回路滤波是电感.是整流器,整流器,逆变器.而变频器的主电路由整流器、平波回路和逆变器三部分构成,将工频电源变换为直流功率的"整流器",吸收在变流器和逆变器产生的电压脉动的"平波回路.变频器接线图上图是一副变频器接线图.在变频器的安装中,有一些问题是需要注意的.例如变频器本身有较强的电磁干扰,会干扰一些设备的工作,因此我们可以在变频器的输出电缆上加上电缆套.又或变频器或控制柜内的控制线距离动力电缆至少100mm等等.变频器接线方法一、主电路的接线1、电源应接到变频器输入端R、S、T接线端子上,一定不能接到变频器输出端〔U、V、W〕上,否则将损坏变频器.接线后,零碎线头必须清除干净,零碎线头可能造成异常,失灵和故障,必须始终保持变频器清洁.在控制台上打孔时,要注意不要使碎片粉末等进入变频器中.2、在端子+,PR间,不要连接除建议的制动电阻器选件以外的东西,或绝对不要短路.3、电磁波干扰,变频器输入／输出〔主回路〕包含有谐波成分,可能干扰变频器附近的通讯设备.因此,安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器,使干扰降到最小.4、长距离布线时,由于受到布线的寄生电容充电电流的影响,会使快速响应电流限制功能降低,接于二次侧的仪器误动作而产生故障.因此,最大布线长度要小于规定值.不得已布线长度超过时,要把Pr．156设为1.5、在变频器输出侧不要安装电力电容器,浪涌抑制器和无线电噪音滤波器.否则将导致变频器故障或电容和浪涌抑制器的损坏.6、为使电压降在2%以内,应使用适当型号的导线接线.变频器和电动机间的接线距离较长时,特别是低频率输出情况下,会由于主电路电缆的电压下降而导致电机的转矩下降.7、运行后,改变接线的操作,必须在电源切断10min以上,用万用表检查电压后进行.断电后一段时间内,电容上仍然有危险的高压电.二、控制电路的接线变频器的控制电路大体可分为模拟和数字两种.1、控制电路端子的接线应使用屏蔽线或双绞线,而且必须与主回路,强电回路〔含200V继电器程序回路〕分开布线.2、由于控制电路的频率输入信号是微小电流,所以在接点输入的场合,为了防止接触不良,微小信号接点应使用两个并联的节点或使用双生接点.3、控制回路的接线一般选用0.3～0.75平方米的电缆.三、地线的接线1、由于在变频器内有漏电流,为了防止触电,变频器和电机必须接地.2、变频器接地用专用接地端子.接地线的连接,要使用镀锡处理的压接端子.拧紧螺丝时,注意不要将螺丝扣弄坏.3、镀锡中不含铅.4、接地电缆尽量用粗的线径,必须等于或大于规定标准,接地点尽量靠近变频器,接地线越短越好.变频器的作用1.变频器可以调整电机的功率,实现电机的变速运行,以此来达到省电的目的.例子体现在离心风机和水泵上,当离心风机和水泵使用了变频器后,操作人员变频调速,可根据需要轻松控制流量,从而节省了能源2.变频器可以降低电力线路中电压的波动,避免了一旦电压发生异常而导致设备的跳闸或者出现异常运行的现象.3.变频器可以减少对电网的冲击,从而有效地减少了无功损耗,增加了电网的有效功率.4.变频器还可以减少机械中传动部件之间的磨损,因此,在一定程度上也降低了成本,提高了系统的稳定性.5.此外,变压器的控制功能非常齐全,可以很好的配合其他的控制设备或者一起,从而实现集中监视和实时控制,为用户解决了很多系统兼容性的麻烦等问题。
变频器工作原理
变频器工作原理变频器是一种电力调节装置，能够调整交流电压和频率，实现对电机的速度和转矩进行精确控制。
它在各个领域的应用越来越广泛，包括工业自动化、电力传输和汽车控制等。
一、基本原理变频器的基本原理是将输入电源的直流电转换为交流电，然后通过在交流电中调整频率和电压来控制输出电机的转速和转矩。
变频器由整流单元、滤波单元、逆变单元和控制单元等组成。
1.整流单元变频器的输入部分是一个整流单元，主要由整流桥电路组成。
整流桥电路将交流输入电源转换为半波或全波直流电压，并通过滤波电容消除输出中的脉动。
2.滤波单元滤波单元主要由电感和电容组成，用于进一步平滑直流电压，减小输出电压的脉动。
通过调整电感和电容的数值能够有效地减小输出电压的纹波。
3.逆变单元逆变单元是变频器的核心部分，主要由逆变桥电路组成。
逆变桥电路将直流电压转换为高频交流电压，再通过PWM技术进行调制，实现对输出电压的精确控制。
逆变单元的输出电压频率和周期可以通过改变调制信号的频率和占空比来调节。
4.控制单元控制单元是变频器的智能部分，通过对逆变电路中的调制信号进行处理，控制输出电压的频率和电压波形。
控制单元通常采用DSP、FPGA等数字信号处理器，具备较高的运算速度和控制精度。
二、工作过程变频器的工作过程可以概括为以下几个步骤：1.测量输入信号变频器通过传感器测量输入电源的电流和电压等信号，并将这些信号反馈给控制单元。
控制单元根据反馈信号来获取输入电源的相关信息，包括频率、电流和功率等。
2.控制信号处理控制单元根据输入信号和设定值进行比较和计算，生成控制信号。
控制信号包括PWM信号和幅频调制信号等，在逆变单元中通过改变频率和宽度来调整输出电压的频率和电压波形。
3.逆变电路工作逆变桥电路接收控制信号，将直流电压转换为高频交流电压，并通过PWM技术对交流电压进行调制。
调制后的输出电压频率和电压幅值可以根据控制信号的变化实现精确控制。
4.输出信号传输逆变单元将调制后的交流电压输出给电机，电机根据电压的频率和幅值来确定转速和转矩。
变频器的主要工作原理
变频器的主要工作原理
变频器是一种将电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置。
其工作原理如下：
首先，变频器将三相或单相交流电变换为直流电（DC）。
然后，再将直流电（DC）变换为三相或单相交流电（AC）。
同时，变频器改变输出频率与电压，即改变电机运行曲线上的n0，使电机运行曲线平行下移。
因此，变频器可以使电机以较小的启动电流获得较大的启动转矩，即变频器可以启动重载负荷。
变频器主要由以下几部分组成：
1. 运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。
2. 电压、电流检测电路：与主回路电位隔离检测电压、电流等。
3. 驱动电路：为驱动主电路器件的电路，它与控制电路隔离使主电路器件导通、关断。
4. I/O输入输出电路：为了使变频器更好地进行人机交互，变频器具有多种输入信号的输入（如运行、多段速度运行等）信号，还有各种内部参数的输出（如电流、频率、保护动作驱动等）信号。
5. 速度检测电路：以装在异步电动轴机上的速度检测器（TG、PLG等）的
信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。
6. 保护电路：检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压、电流值。
请注意，以上信息仅供参考，如需更多信息，建议查阅相关文献或咨询电气工程师。
变频器工作原理
变频器工作原理变频器是一种将电源交流电转换为不同频率和电压的电力调节装置。
其主要工作原理包括功率电路、控制电路和保护电路。
功率电路是变频器的主要部分，用于将输入的电源交流电转换为需要的频率和电压输出，通常采用IGBT（绝缘栅双极型晶体管）作为开关元件。
其工作原理如下：1.输入电源直流变换：变频器首先将输入的交流电源经过整流电路转换为直流电源。
通常采用整流桥或者整流器将交流电变成直流电。
2.中间电压模块：直流电源经过中间电压模块，其中包含电容器等元件，用于产生中间直流电压，为后续的逆变提供稳定的电源。
3.逆变电路：通过控制IGBT的开关状态，将中间直流电压转换成相应频率和电压的交流电输出。
逆变电路一般采用PWM（脉宽调制）控制方式，通过控制IGBT的导通时间和截止时间来调节输出电压和频率。
控制电路是变频器的重要组成部分，用于控制功率电路的开关状态和调节输出频率和电压。
其主要工作原理如下：1.控制信号生成：控制电路根据输入信号的要求，产生对应的控制信号，包括逆变电路中IGBT的控制信号和其他保护信号。
2.PWM控制：控制电路通过生成PWM信号，控制IGBT的导通和截止时间，从而调节输出电压和频率。
通常采用PID控制算法或者模糊控制算法来实现对输出的精确控制。
保护电路主要用于保障变频器和被控设备的安全运行，常见的保护措施有：1.过载保护：监测输出电流，当电流超过设定值时，及时停机并报警。
2.过温保护：监测变频器内部温度，当温度过高时，及时停机并报警。
3.短路保护：监测输出电路是否出现短路，一旦检测到短路，及时停机。
4.过电压和欠电压保护：监测输出电压的波形和大小，当电压超出或低于设定范围时，即刻停机。
5.缺相保护：监测输入电源的三相供电是否正常，如出现缺相，立即停机。
6.过流保护：监测输入电流，当电流超过额定值时，停机保护。
以上仅是变频器工作原理和保护的基本知识点，实际应用中还需综合考虑使用环境、负载特性等因素，因此在设计和使用变频器时，需要根据具体情况进行选择和配置。
变频器工作原理图解
变频器工作原理图解1 变频器的工作原理变频器分为1 交---交型输入是交流，输出也是交流将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器2 交—直---交型输入是交流，变成直流再变成交流输出将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电又称为间接变频器。
多数情况都是交直交型的变频器。
2 变频器的组成由主电路和控制电路组成主电路由整流器中间直流环节逆变器组成先看主电路原理图三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。
经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。
由于一个电容的耐压有限，所以把两个电容串起来用。
耐压就提高了一倍。
又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。
继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。
接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。
我们知道，由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。
当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。
当电机较大时，还可并联外接电阻。
一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。
变频器器工作原理
变频器器工作原理
变频器是一种电力调节设备，可将输入电源（固定频率和电压）的电能转换为可变频率和电压的输出电能。
它通过控制电力电子器件的开关状态，调整输入电源的电压、频率和相位来达到电能调节的目的。
变频器的工作原理是基于PWM调制技术和电力电子器件的开
关控制原理。
其主要组成部分包括整流器、滤波器、逆变器、控制逻辑电路和传感器。
整流器将输入的交流电源转换为直流电源，通过滤波器去除电源的高频噪声和谐波。
逆变器将直流电源转换为可变的交流输出，并通过控制逻辑电路调整输出电压、频率和相位。
控制逻辑电路可通过反馈信号实时监测输出电压、电流等参数，根据需求调整开关电路的状态，从而控制输出电能的调节。
变频器的核心是电力电子器件，如可控硅、MOSFET、IGBT 等。
这些器件能够通过开关控制，在短时间内将电源连接或断开，并通过调整开关频率和占空比，实现输出电压和频率的调节。
由于开关状态的快速切换，变频器能够生成复杂的电压波形和频率变化。
总之，变频器通过将输入的电能转换为可变频率和电压的输出电能，实现对电力的调节控制。
它在工业生产中广泛应用，可用于电机调速、电力供应和节能控制等领域。
变频器的工作原理及作用
变频器的工作原理及作用变频器是一种涉及电力传动的设备，主要用于调节电机的转速和输出功率，以满足不同工况和需求。
它在工业生产中扮演着重要的角色，具有广泛的应用。
本文将介绍变频器的工作原理以及其在工业领域中的作用。
一、工作原理变频器的工作原理基于电机的频率控制方式。
通常情况下，电源中提供的电能是固定频率的交流电。
而电机的转速是由电源提供的电压和频率共同决定的。
变频器通过改变电源输入电压的频率和幅值，从而实现对电机转速的控制。
变频器主要由整流部分、滤波部分、逆变部分和控制部分组成。
整流部分将交流电转换为直流电，而滤波部分则通过滤波电路将直流电转换为平滑的直流信号。
逆变部分将平滑的直流信号转换为可变频率的交流电，最后控制部分根据用户的设定，通过调节逆变部分的输出频率和幅值，来实现对电机转速和输出功率的控制。
二、作用1. 转速调节：变频器可以通过改变输出频率和幅值来调节电机的转速。
这对于一些需要精确控制和调节转速的场合非常重要，如风扇、泵、制冷设备等。
变频器可以根据实际需求进行灵活的调节，避免了传统方式中通过改变机械传动比来调整转速的复杂操作。
2. 节能降耗：传统的电机工作在额定转速下，效率相对较低，且在无负载或负载变化时能耗较高。
而变频器可以根据实际工作需求动态调节电机的转速和输出功率，使电机在高效工作区域运行，从而达到节能降耗的目的。
此外，变频器还可以通过调整电机的转速和输出功率来实现负载的匹配，提高系统的运行效率。
3. 保护电机和设备：变频器具有对电机和系统的保护功能。
通过实时监测电机的工作状态，变频器可以检测到电机的过电流、过载、过压、欠压等异常情况，并及时采取措施，如降低输出频率或停机等，以避免电机和设备的损坏。
4. 提高生产效率：变频器的使用可以提高生产线的生产效率和运行灵活性。
通过调节电机转速和输出功率，变频器可以实现生产线中各个设备的协调运行，提高生产效率和产品质量。
另外，变频器还可以实现对电机的软启动和定向控制，降低了启动时的冲击和噪声，延长了设备和电机的使用寿命。
简述变频器工作原理(一)
简述变频器工作原理(一)变频器工作原理简述什么是变频器？变频器是一种电器设备，也被称为变频调速器或变电调速器。
它的作用是控制交流电机的运行速度，实现电机的调速功能。
变频器广泛应用于工业自动化领域，提高了电机的效率和控制精度。
变频器的工作原理变频器的工作原理基于电磁学和电子技术。
它通过改变输入电源的频率和电压，控制电机运行的速度。
1. 三相桥式整流器变频器的输入端常常接入交流电源，在变频器内部的整流电路将交流电转化为直流电。
其中，三相桥式整流器是最常见的电流整流器，它由6个晶闸管组成，能够将三相交流电转换为直流电。
2. 直流母线电流经过整流电路后，进入变频器内部的直流母线。
直流母线是连接整流电路和逆变电路的重要组成部分，它向逆变电路提供稳定的直流电源。
3. 逆变器逆变器是变频器的核心部件，它将直流电转换为可调频率和可调电压的交流电。
逆变器采用现代的功率电子器件，如IGBT（绝缘栅双极型晶体管），通过调整IGBT的开关频率和占空比，控制输出的交流电频率和电压。
4. PWM技术逆变器中常常采用脉冲宽度调制（PWM）技术。
PWM技术通过高频开关模拟出所需的交流输出波形。
它通过调整短脉冲的宽度和间隔时间，控制输出电压的幅值和频率，从而实现对电机运行速度的调节。
5. 控制单元变频器还需要一个控制单元，用于接收外部的速度指令和反馈信号，对逆变器的工作进行调节。
控制单元通常由微处理器、控制电路和软件组成，它能够对电机的速度、转矩、运行状态等进行监控和控制。
变频器的应用变频器由于其调速范围宽、响应速度快、稳定性好等特点，在工业领域得到了广泛应用。
它可以控制电机的运行速度，根据实际需求进行智能调节，提高生产效率和产品质量。
常见的变频器应用场景包括：•水泵和风机调速控制：根据输送介质的需求，自动调节水泵和风机的速度，节约能源。
•制造业生产线调速控制：根据不同的工艺要求，调节生产线的工作速度，提高生产效率。
•电梯和升降机系统：实现平稳、精确的启停和楼层控制，提高乘客的舒适性。
变频器的工作原理是什么
变频器的工作原理是什么在远端感应电动机感应出现以来，交流发电机的形式已经存在变频操作。
更动发电机的转速，并更改其输出频率。
在高速场效应管出现之前，这是改变电机转速的主要途径之一，但由于发电机转速降低了输出频率而不是发电机组电压，频率变化受到限制。
因此，我们而言来看一下变频器的组件，看看它们是如何实际一起工作的，以改变增益和电机转速。
变频器元件整流器由于在交流模式下下会很难改变交流正弦波的频率，的第一项工作就是将波形转换为直流。
为了并使它看起来像AC，操作DC相对容易。
所有变频器的第一个组成部分绝大多数是一个被称为整流器或转换器的设备，如下图所示.变频整流器整流器开关电源放大器将交流电转换成直流电，其工作方式与电池充电器或电弧焊机的方式大致相同。
它艺术交流使用一个二极管电桥来限制交流正弦波只向一个思路移动。
其结果是完全整流的交流波形被直流电路解释波形本地直流为。
三相变频器接受三个独立的交流输入相的并将其转换为单个直流输出。
大多数三相变频器也可以接受单相（230V或460V）电源，但由于只有两个输入支路，所以变频器输出（HP）必须降额，因为所产生的直流电流成比例地降低。
另一方面，真正的单相变频器（控制单相电机的单相变频器）利用单相输入，并产生与输入成比例的催生直流输出。
当涉及到换档运行时，三相电机比单相计数器部件更普遍的应用有两个原因。
首先它们拥有一支更广泛的功率范围。
另一方面，单相电动机通常需要一些外部干预来开始旋转。
直流母线直流母线（图中所示）的第二个组成部分，在所有变频器中都看不到，因为它不直接影响变频开始运行。
但是，它始终存在于高质量的通用变频器中。
直流总线使用电容器和电感来滤除转换后的直流电中的交流“纹波”电压，然后进入逆变器这部分。
它还包括阻止谐波失真的滤波器，可以反馈给变频器变压器。
较老的联络线变频器和需要单独的线路滤波器来完成这项流程。
逆变器手绘右侧是变频器的“内脏”。
逆变器使用三组高速开关晶体管来创建模拟交流正弦波的所有三相的DC“脉冲”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器工作原理简介 (1)变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
1. 电机的旋转速度为什么能够自由地改变？.结论：电机的旋转速度同频率成比例本文中所指的电机为感应式交流电机，在工业中所使用的大部分电机均为此类型电机。
感应式交流电机（以后简称为电机）的旋转速度近似地确决于电机的极数和频率。
由电机的工作原理决定电机的极数是固定不变的。
由于该极数值不是一个连续的数值（为 2 的倍数，例如极数为 2，4，6），所以一般不适和通过改变该值来调整电机的速度。
另外，频率能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。
因此，以控制频率为目的的变频器，是做为电机调速设备的优选设备。
n = 60f/p n：同步速度 f：电源频率p：电机极对数结论：改变频率和电压是最优的电机控制方法如果仅改变频率而不改变电压，频率降低时会使电机出于过电压(过励磁)，导致电机可能被烧坏。
因此变频器在改变频率的同时必须要同时改变电压。
输出频率在额定频率以上时，电压却不可以继续增加，最高只能是等于电机的额定电压。
例如：为了使电机的旋转速度减半，把变频器的输出频率从 50Hz 改变到25Hz，这时变频器的输出电压就需要从 400V 改变到约 200V2. 当电机的旋转速度（频率）改变时，其输出转矩会怎样？ .21：工频电源：由电网提供的动力电源(商用电源)2：起动电流：当电机开始运转时，变频器的输出电流变频器驱动时的起动转矩和最大转矩要小于直接用工频电源驱动电机在工频电源供电时起动和加速冲击很大，而当使用变频器供电时，这些冲击就要弱一些。
工频直接起动会产生一个大的起动起动电流。
而当使用变频器时，变频器的输出电压和频率是逐渐加到电机上的，所以电机起动电流和冲击要小些。
通常，电机产生的转矩要随频率的减小(速度降低)而减小。
减小的实际数据在有的变频器手册中会给出说明。
通过使用磁通矢量控制的变频器，将改善电机低速时转矩的不足，甚至在低速区电机也可输出足够的转矩。
3. 当变频器调速到大于 50Hz频率时，电机的输出转矩将降低 2通常的电机是按 50Hz 电压设计制造的，其额定转矩也是在这个电压范围内给出的。
因此在额定频率之下的调速称为恒转矩调速. (T=Te，P<=Pe)4. 变频器 50Hz以上的应用情况 ..........变频器输出频率大于 50Hz 频率时，电机产生的转矩要以和频率成反比的线性关系下降。
当电机以大于 50Hz 频率速度运行时，电机负载的大小必须要给予考虑，以防止电机输出转矩的不足。
举例，电机在 100Hz 时产生的转矩大约要降低到 50Hz 时产生转矩的 1/2。
因此在额定频率之上的调速称为恒功率调速. (P=Ue*Ie)大家知道，对一个特定的电机来说，其额定电压和额定电流是不变的。
如变频器和电机额定值都是：15kW/380V/30A，电机可以工作在 50Hz 以上。
当转速为 50Hz 时，变频器的输出电压为 380V，电流为 30A，这时如果增大输出频率到 60Hz，变频器的最大输出电压电流还只能为380V/30A，很显然输出功率不变，所以我们称之为恒功率调速，这时的转矩情况怎样呢?因为 P=wT (w：角速度，T：转矩)，因为 P 不变，w 增加了，所以转矩会相应减小。
我们还可以再换一个角度来看：电机的定子电压 U = E + I*R (I 为电流，R 为电子电阻，E 为感应电势)可以看出，U，I 不变时，E 也不变。
而 E = k*f*X， (k：常数，f：频率，X：磁通)，所以当 f 由 50-->60Hz 时，X 会相应减小对于电机来说，T=K*I*X，(K：常数，I：电流，X：磁通)，因此转矩T 会跟着磁通 X 减小而减小。
同时，小于 50Hz 时，由于 I*R 很小，所以 U/f=E/f 不变时，磁通(X)为常数. 转矩 T 和电流成正比. 这也就是为什么通常用变频器的过流能力来描述其过载(转矩)能力. 并称为恒转矩调速(额定电流不变-->最大转矩不变)结论：当变频器输出频率从 50Hz 以上增加时，电机的输出转矩会减小.5. 其他和输出转矩有关的因素.......发热和散热能力决定变频器的输出电流能力，从而影响变频器的输出转矩能力。
载波频率：一般变频器所标的额定电流都是以最高载波频率，最高环境温度下能保证持续输出的数值. 降低载波频率，电机的电流不会受到影响。
但元器件的发热会减小。
环境温度：就象不会因为检测到周围温度比较低时就增大变频器保护电流值.海拔高度：海拔高度增加，对散热和绝缘性能都有影响.一般 1000m 以下可以不考虑. 以上每 1000 米降容 5%就可以了。
6. 矢量控制是怎样改善电机的输出转矩能力的？ (4)1：转矩提升此功能增加变频器的输出电压(主要是低频时)，以补偿定子电阻上电压降引起的输出转矩损失，从而改善电机的输出转矩。
2：改善电机低速输出转矩不足的技术使用"矢量控制"，可以使电机在低速，如(无速度传感器时)1Hz(对 4 极电机，其转速大约为 30r/min)时的输出转矩可以达到电机在 50Hz 供电输出的转矩(最大约为额定转矩的 150%)。
对于常规的 V/F 控制，电机的电压降随着电机速度的降低而相对增加，这就导致由于励磁不足，而使电机不能获得足够的旋转力。
为了补偿这个不足，变频器中需要通过提高电压，来补偿电机速度降低而引起的电压降。
变频器的这个功能叫做"转矩提升"(*1)。
转矩提升功能是提高变频器的输出电压。
然而即使提高很多输出电压，电机转矩并不能和其电流相对应的提高。
因为电机电流包含电机产生的转矩分量和其它分量(如励磁分量)。
"矢量控制"把电机的电流值进行分配，从而确定产生转矩的电机电流分量和其它电流分量(如励磁分量)的数值。
"矢量控制"可以通过对电机端的电压降的响应，进行优化补偿，在不增加电流的情况下，允许电机产出大的转矩。
此功能对改善电机低速时温升也有效。
变频器知识问答 (5)1、什么是变频器？ (5)变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
2、PWM和PAM的不同点是什么？ 5PWM 是英文 Pulse Width Modulation(脉冲宽度调制)缩写，按一定规律改变脉冲列的脉冲宽度，以调节输出量和波形的一种调值方式。
PAM 是英文 Pulse Amplitude Modulation (脉冲幅度调制) 缩写，是按一定规律改变脉冲列的脉冲幅度，以调节输出量值和波形的一种调制方式。
3、电压型与电流型有什么不同？ (5)变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容;电流型是将电流源的直流变换为交流的变频器，其直流回路滤波石电感。
4、为什么变频器的电压与电流成比例的改变？ (5)异步电动机的转矩是电机的磁通与转子内流过电流之间相互作用而产生的，在额定频率下，如果电压一定而只降低频率，那么磁通就过大，磁回路饱和，严重时将烧毁电机。
因此，频率与电压要成比例地改变，即改变频率的同时控制变频器输出电压，使电动机的磁通保持一定，避免弱磁和磁饱和现象的产生。
这种控制方式多用于风机、泵类节能型变频器。
5、电动机使用工频电源驱动时，电压下降则电流增加；对于变频器驱动，如果频率下降时电压也下降，那么电流是否增加？ .6频率下降(低速)时，如果输出相同的功率，则电流增加，但在转矩一定的条件下，电流几乎不变。
6、采用变频器运转时，电机的起动电流、起动转矩怎样？ (6)采用变频器运转，随着电机的加速相应提高频率和电压，起动电流被限制在150%额定电流以下(根据机种不同，为 125%~200%)。
用工频电源直接起动时，起动电流为 6~7 倍，因此，将产生机械电气上的冲击。
采用变频器传动可以平滑地起动(起动时间变长)。
起动电流为额定电流的1.2~1.5 倍，起动转矩为70%~120%额定转矩;对于带有转矩自动增强功能的变频器，起动转矩为 100% 以上，可以带全负载起动。
7、V/f模式是什么意思？..6频率下降时电压 V 也成比例下降，这个问题已在回答 4 说明。
V 与 f 的比例关系是考虑了电机特性而预先决定的，通常在控制器的存储装置(ROM)中存有几种特性，可以用开关或标度盘进行选择8、按比例地改V和f时，电机的转矩如何变化？ (6)频率下降时完全成比例地降低电压，那么由于交流阻抗变小而直流电阻不变，将造成在低速下产生地转矩有减小的倾向。
因此，在低频时给定V/f，要使输出电压提高一些，以便获得一定地起动转矩，这种补偿称增强起动。
可以采用各种方法实现，有自动进行的方法、选择 V/f 模式或调整电位器等方法9、在说明书上写着变速范围 60~6Hz，即 10：1，那么在 6Hz以下就没有输出功率吗？ (7)在 6Hz 以下仍可输出功率，但根据电机温升和起动转矩的大小等条件，最低使用频率取 6Hz 左右，此时电动机可输出额定转矩而不会引起严重的发热问题。
变频器实际输出频率(起动频率)根据机种为 0.5~3Hz.10、对于一般电机的组合是在 60Hz以上也要求转矩一定，是否可以？ .7通常情况下时不可以的。
在 60Hz 以上(也有 50Hz 以上的模式)电压不变，大体为恒功率特性，在高速下要求相同转矩时，必须注意电机与变频器容量的选择。
11、所谓开环是什么意思？ (7)给所使用的电机装置设速度检出器(PG)，将实际转速反馈给控制装置进行控制的，称为“闭环”，不用 PG 运转的就叫作“开环”。
通用变频器多为开环方式，也有的机种利用选件可进行 PG 反馈.12、实际转速对于给定速度有偏差时如何办？ (7)开环时，变频器即使输出给定频率，电机在带负载运行时，电机的转速在额定转差率的范围内(1%~5%)变动。
对于要求调速精度比较高，即使负载变动也要求在近于给定速度下运转的场合，可采用具有 PG 反馈功能的变频器(选用件)。
13、如果用带有PG的电机，进行反馈后速度精度能提高吗？ ..7具有PG反馈功能的变频器，精度有提高。
但速度精度的植取决于PG本身的精度和变频器输出频率的分辨率。
14、失速防止功能是什么意思？ (8)如果给定的加速时间过短，变频器的输出频率变化远远超过转速(电角频率) 的变化，变频器将因流过过电流而跳闸，运转停止，这就叫作失速。
为了防止失速使电机继续运转，就要检出电流的大小进行频率控制。
当加速电流过大时适当放慢加速速率。
减速时也是如此。
两者结合起来就是失速功能。
