实验一：采样与保持仿真实验

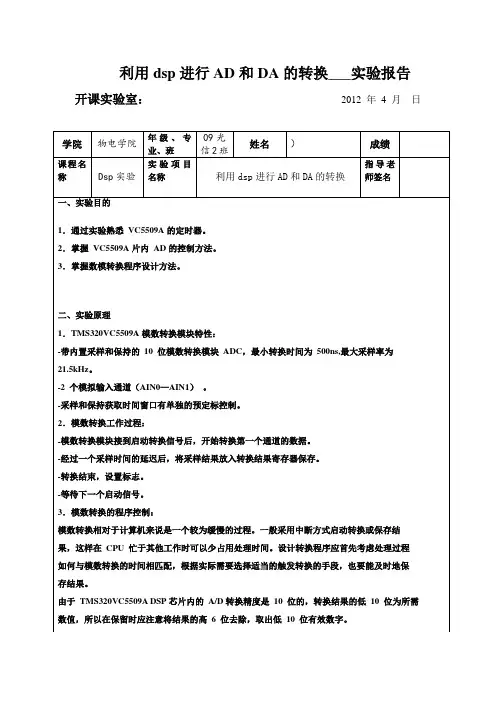

利用dsp进行AD和DA的转换 2
利用dsp进行AD和DA的转换___实验报告开课实验室：2012 年 4 月日学院物电学院年级、专业、班09光信2班姓名）成绩课程名称Dsp实验实验项目名称利用dsp进行AD和DA的转换指导老师签名一、实验目的1．通过实验熟悉VC5509A的定时器。
2．掌握VC5509A片内AD的控制方法。
3．掌握数模转换程序设计方法。
二、实验原理1．TMS320VC5509A模数转换模块特性：-带内置采样和保持的10 位模数转换模块ADC，最小转换时间为500ns,最大采样率为21.5kHz。
-2 个模拟输入通道（AIN0—AIN1）。
-采样和保持获取时间窗口有单独的预定标控制。
2．模数转换工作过程：-模数转换模块接到启动转换信号后，开始转换第一个通道的数据。
-经过一个采样时间的延迟后，将采样结果放入转换结果寄存器保存。
-转换结束，设置标志。
-等待下一个启动信号。
3．模数转换的程序控制：模数转换相对于计算机来说是一个较为缓慢的过程。
一般采用中断方式启动转换或保存结果，这样在CPU 忙于其他工作时可以少占用处理时间。
设计转换程序应首先考虑处理过程如何与模数转换的时间相匹配，根据实际需要选择适当的触发转换的手段，也要能及时地保存结果。
由于TMS320VC5509A DSP芯片内的A/D转换精度是10 位的，转换结果的低10 位为所需数值，所以在保留时应注意将结果的高 6 位去除，取出低10 位有效数字。
1．数模转换操作：利用专用的数模转换芯片，可以实现将数字信号转换成模拟量输出的功能。
在ICETEK-VC5509-A 板上，使用的是DAC7617 数模芯片，它可以实现同时转换四路模拟信号输出，并有12 位精度，转换时间10μs。
其控制方式较为简单：首先将需要转换的数值通过数据总线传送到DAC7617 上相应寄存器，再发送转换信号，经过一个时间延迟，转换后的模拟量就从DAC7617 输出引脚输出。
2．DAC7617 与TMS320VC5509A的连接：由于TMS320VC5509A DSP 没有数模转换输出设备，采用外扩数模转换芯片的方法。
0.13um CMOS流水线型ADC采样保持电路设计的开题报告
0.13um CMOS流水线型ADC采样保持电路设计的开题报告摘要：本文详细阐述0.13um CMOS流水线型ADC采样保持电路的设计过程。
首先，对该电路的原理和常见设计方案进行了介绍，并分析了其主要优点和不足之处。
接着，我们设计了一种基于CMOS技术的电路方案，并对其进行了仿真和性能测试。
最终，通过实验结果，证明了该设计方案的可行性和优越性。
关键词：ADC、流水线、采样保持、CMOS1. 研究背景与意义ADC（模数转换器）是将模拟信号转换为数字信号的重要设备，广泛应用于通信、电力、环境监测等领域。
在现代高速数字通信中，高速、高精度的ADC已经成为必不可少的部分。
流水线型ADC是各类ADC中性能最好、速度最快、成本最低的一种。
它具有较高的采样速度和较低的噪声性能，被广泛应用于高速数字通信系统中。
采样保持电路是流水线型ADC中的一个重要组成部分，其主要功能是在ADC采样过程中对输入信号进行采样和保持。
因此，设计一种高性能、低功耗、基于CMOS技术的流水线型ADC采样保持电路，具有重要的现实意义。
2. 研究内容2.1 流水线型ADC原理及常见设计方案流水线型ADC采用逐级转换的方式，将模拟信号经过多个级别的转换，最终转换为数字信号。
其基本结构如下图所示：[image]常见的流水线型ADC采样保持电路有：单级采样保持电路、多级采样保持电路和分立滞后电容采样保持电路等。
这些电路各有优缺点，根据实际需求进行选择。
2.2 电路设计本设计采用多级采样保持电路的方案，其主要组成部分有精密采样电容、自适应开关电容和运放等。
2.3 仿真及性能测试通过电路仿真和性能测试，对设计方案进行验证和评估，分析其优点和不足之处。
3. 研究成果本研究设计了一种基于CMOS技术的流水线型ADC采样保持电路方案，并通过电路仿真和性能测试，验证了其可行性和优越性。
该方案具有以下优点：（1）采样精度高，大大提高了ADC的分辨率和信噪比。
编码仿真实验报告(3篇)

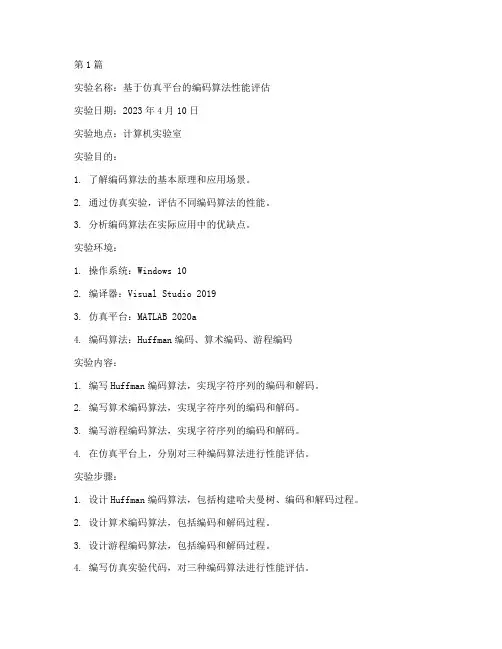

第1篇实验名称：基于仿真平台的编码算法性能评估实验日期：2023年4月10日实验地点：计算机实验室实验目的：1. 了解编码算法的基本原理和应用场景。
2. 通过仿真实验，评估不同编码算法的性能。
3. 分析编码算法在实际应用中的优缺点。
实验环境：1. 操作系统：Windows 102. 编译器：Visual Studio 20193. 仿真平台：MATLAB 2020a4. 编码算法：Huffman编码、算术编码、游程编码实验内容：1. 编写Huffman编码算法，实现字符序列的编码和解码。
2. 编写算术编码算法，实现字符序列的编码和解码。
3. 编写游程编码算法，实现字符序列的编码和解码。
4. 在仿真平台上，分别对三种编码算法进行性能评估。
实验步骤：1. 设计Huffman编码算法，包括构建哈夫曼树、编码和解码过程。
2. 设计算术编码算法，包括编码和解码过程。
3. 设计游程编码算法，包括编码和解码过程。
4. 编写仿真实验代码，对三种编码算法进行性能评估。
5. 分析实验结果，总结不同编码算法的优缺点。
实验结果及分析：一、Huffman编码算法1. 编码过程：- 对字符序列进行统计，计算每个字符出现的频率。
- 根据频率构建哈夫曼树，叶子节点代表字符，分支代表编码。
- 根据哈夫曼树生成编码，频率越高的字符编码越短。
2. 解码过程：- 根据编码，从哈夫曼树的根节点开始，沿着编码序列遍历树。
- 当遍历到叶子节点时，输出对应的字符。
3. 性能评估：- 编码长度：Huffman编码的平均编码长度最短，编码效率较高。
- 编码时间：Huffman编码算法的编码时间较长，尤其是在构建哈夫曼树的过程中。
二、算术编码算法1. 编码过程：- 对字符序列进行统计，计算每个字符出现的频率。
- 根据频率，将字符序列映射到0到1之间的实数。
- 根据映射结果，将实数序列编码为二进制序列。
2. 解码过程：- 对编码的二进制序列进行解码，得到实数序列。
Multisim电路仿真实验
仿真错误
遇到仿真错误时，首先 检查电路原理是否正确 ，然后检查元件库是否
完整。
界面显示问题
如果界面显示异常，可 以尝试调整软件设置或
重启软件。
导出问题
在导出电路图或仿真结 果时出现问题，检查文 件路径和格式是否正确
。
THANKS
分析实验结果，验证电路的功 能和性能是否符合预期。
如果实验结果不理想，需要对 电路进行调整和优化。
04
电路仿真实验分析
实验数据整理
1 2 3
实验数据整理
在Multisim中进行电路仿真实验后，需要将实验 数据导出并整理成表格或图表形式，以便后续分 析和处理。
数据格式
数据整理时需要确保数据的准确性和完整性，包 括电压、电流、电阻、电容、电感等参数，以及 仿真时间和波形图等。
数据存储
整理好的数据应妥善存储，以便后续查阅和引用。
数据分析与处理
数据分析
对整理好的实验数据进行深入分 析，包括参数变化趋势、波形图 特征等，以揭示电路的性能和特 性。
数据处理
根据分析结果，对数据进行必要 的处理，如计算平均值、求取标 准差等，以得出更准确的结论。
误差分析
分析实验数据中可能存在的误差 来源，如测量误差、电路元件误 差等，以提高实验的准确性和可 靠性。
Multisim软件
Multisim软件是进行电路仿真实验的核心工具，用户可以在软件中创建电路图、设置元件参数、 进行仿真实验等操作。
实验电路板
实验电路板是用来搭建实际电路的硬件设备，用户可以在上面放置电路元件、连接导线等，实现 电路的物理连接。
元件库
Multisim软件提供了丰富的元件库，用户可以从元件库中选择需要的元件，将其添加到电路图中 ，方便快捷地搭建电路。
采样与保持仿真实验
微分与平滑仿真实验一．实验目的1．数/模转换器得零阶保持器作用零阶保持器：zero-order holder（ZOH）。
实现采样点之间插值的元件，基于时域外推原理，把采样信号转换成连续信号。
零阶保持器的作用是在信号传递过程中，把第nT时刻的采样信号值一直保持到第(n+1)T时刻的前一瞬时，把第(n+1)T时刻的采样值一直保持到(n+2)T时刻，依次类推，从而把一个脉冲序列变成一个连续的阶梯信号。
因为在每一个采样区间内连续的阶梯信号的值均为常值，亦即其一阶导数为零，故称为零阶保持器。
零阶保持器的传递函数为：2．零阶保持器在控制系统中的作用零阶保持器的作用是使采样信号e*(t) 每一采样瞬时的值e(kT) 一直保持到下一个采样瞬时e[(k+1)T]，从而使采样信号变成阶梯信号eh(t)。
二．实验原理如下图，控制系统中，给输入阶跃信号，有函数：plot(y.time,y.signals.values,x.time,x.signals.values)可以画出其输入输出波形图1-1如下所示。
图1-1仿真原理图三．仿真过程图1-2 采样周期T-10MS时系统的输入输出波形图1-3 采样周期T-20MS时系统的输入输出波形图1-4 采样周期T-30MS时系统的输入输出波形图1-5 采样周期T-40MS时系统的输入输出波形四．思考与总结1.在微机控制系统中采样周期T的选择因注意哪些方面？采样定理只是作为控制系统确定采样周期的理论指导原则，若将采样定理直接用于计算机控制系统中还存在一些问题。
主要因为模拟系统f（t）的最高角频率不好确定，所以采样定理在计算机控制系统中的应用还不能从理论上得出确定各种类型系统采样周期的统一公式。
目前应用都是根据设计者的实践与经验公式，由系统实际运行实验最后确定。
显然，采样周期取最小值，复现精度就越高，也就是说“越真”。
当T 0时，则计算机控制系统就变成连续控制系统了。
若采样周期太长。
仿真实验内容

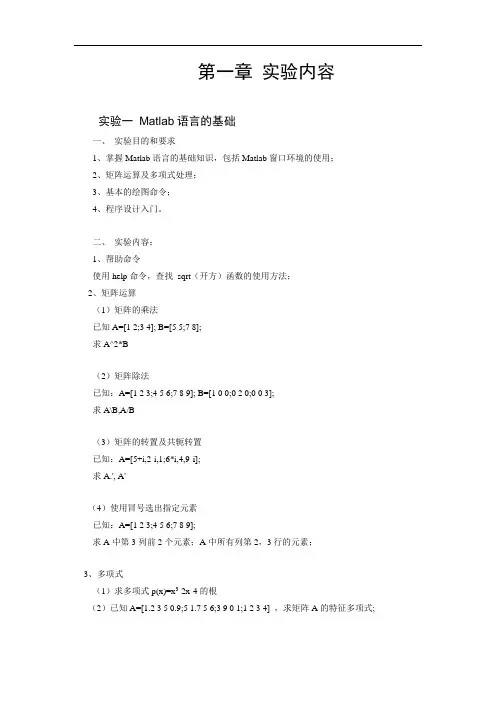

第一章实验内容实验一Matlab语言的基础一、实验目的和要求1、掌握Matlab语言的基础知识，包括Matlab窗口环境的使用；2、矩阵运算及多项式处理；3、基本的绘图命令；4、程序设计入门。

二、实验内容：1、帮助命令使用help命令，查找sqrt（开方）函数的使用方法；2、矩阵运算（1）矩阵的乘法已知A=[1 2;3 4]; B=[5 5;7 8];求A^2*B（2）矩阵除法已知：A=[1 2 3;4 5 6;7 8 9]; B=[1 0 0;0 2 0;0 0 3];求A\B,A/B（3）矩阵的转置及共轭转置已知：A=[5+i,2-i,1;6*i,4,9-i];求A.', A'（4）使用冒号选出指定元素已知：A=[1 2 3;4 5 6;7 8 9];求A中第3列前2个元素；A中所有列第2，3行的元素；3、多项式（1）求多项式p(x)=x3-2x-4的根（2）已知A=[1.2 3 5 0.9;5 1.7 5 6;3 9 0 1;1 2 3 4] ，求矩阵A的特征多项式;4、 基本绘图命令（1）绘制余弦曲线y=cos(t)，t ∈[0，2π] 。
（2）在同一坐标系中绘制余弦曲线y=cos(t-0.25)和正弦曲线y=sin(t-0.5)， t ∈[0，2π] 。
（3）方程)tan(sin )sin(tan x x y -=，x ∈[-π，π]试比较x=[-pi : 0.05 : pi]和x=[-pi : 0.05 : -1.8,-1.801 : .001: -1.2,-1.2 :0.05: 1.2, 1.201 : .001 : 1.8, 1.81:0.05 :pi]的曲线有何不同。
（4）Butterworth 低通滤波器的数学模型为nD v u D v u H 20]/),([11),(+=，其中02020,)()(),(D v v u u v u D -+-=为给定的区域半径，n 为阶次，u 0和v 0为区域的中心。
