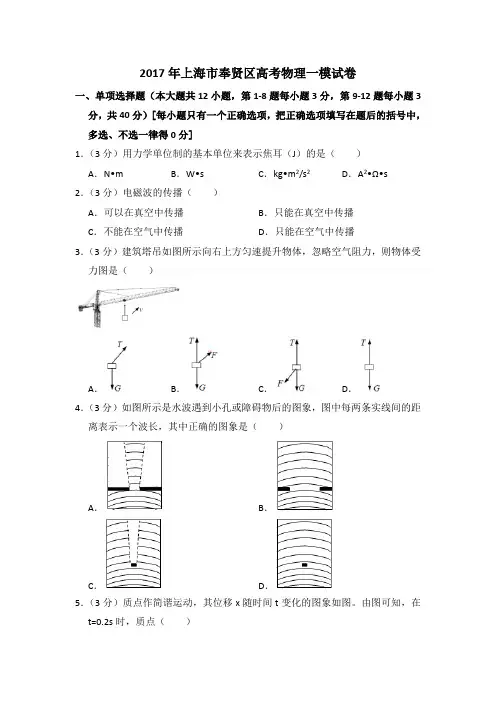

2017年上海市奉贤区等级考物理一模试卷(含详解)
2017年上海市奉贤区高考物理一模试卷一、单项选择题（本大题共12小题，第1-8题每小题3分，第9-12题每小题3分，共40分）[每小题只有一个正确选项，把正确选项填写在题后的括号中，多选、不选一律得0分]1．（3分）用力学单位制的基本单位来表示焦耳（J）的是（）A．N•m B．W•s C．kg•m2/s2D．A2•Ω•s2．（3分）电磁波的传播（）A．可以在真空中传播B．只能在真空中传播C．不能在空气中传播D．只能在空气中传播3．（3分）建筑塔吊如图所示向右上方匀速提升物体，忽略空气阻力，则物体受力图是（）A．B．C．D．4．（3分）如图所示是水波遇到小孔或障碍物后的图象，图中每两条实线间的距离表示一个波长，其中正确的图象是（）A．B．C．D．5．（3分）质点作简谐运动，其位移x随时间t变化的图象如图。
由图可知，在t=0.2s时，质点（）A．速度为零，加速度为负的最大值B．速度为零，加速度为正的最大值C．速度为负的最大值，加速度为零D．速度为正的最大值，加速度为零6．（3分）一个弹性小球，在光滑水平面上以4m/s的速度向左垂直撞到墙上，碰撞后小球以大小为2m/s速度向右运动．则碰撞前后小球速度变化量△v的大小和方向分别为（）A．2m/s，向右B．2m/s，向左C．6m/s，向右D．6m/s，向左7．（3分）关于闭合电路正确的是（）A．电源正负极被短路时，电流很大B．电源正负极被短路时，端电压最大C．外电路断路时，端电压为零D．外电路电阻增大时，端电压减小8．（3分）当两分子间距变化时分子势能变大了，则可以判定在此过程（）A．分子间距一定变大B．分子力一定增大C．分子力一定做了功D．分子力一定是引力9．（4分）如图在“研究两个互成角度的力的合成”实验中，“等效代替”的含义是（）A．橡皮筋可以用细绳替代B．左侧弹簧测力计的作用效果可以替代右侧弹簧测力计的作用效果C．右侧弹簧测力计的读数可以和左侧弹簧测力计的读数相互替代D．两弹簧测力计共同作用的效果可以用一个弹簧测力计的作用效果替代10．（4分）如图，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d为轨迹和虚线圆的交点，不计重力．则（）A．a点的场强和c点的场强相同B．M带正电荷，N带负电荷C．N在从c点运动到d点的过程中电场力做功D．M在b点的电势能等于N在d点的电势能11．（4分）水平面上有质量不相等的a、b两物体，且m a＞m b，水平推力F1、F2分别作用在a、b上．作用一段时间后撤去推力，撤去推力时两物体速度相等，它们的v﹣t图象如图，图中AB∥CD．则整个过程中（）A．水平推力F1、F2大小可能相等B．a的平均速度等于b的平均速度C．a受到的摩擦力等于b受到的摩擦力D．两物体受到的摩擦力做功一定相等12．（4分）小球P和Q用不可伸长的轻绳悬挂在天花板上，P球的质量大于Q 球的质量，悬挂P球的绳比悬挂Q球的绳短．将两球拉起，使两绳均被水平拉直，如图所示，将两球由静止释放，忽略空气阻力，则两球到各自轨迹的最低点时一定具有相同的（）A．速度B．动能C．向心力D．向心加速度二、填空题（本大题共5小题，每小题6分，共30分）13．（6分）物体保持原来的状态或静止状态的性质，叫做惯性．是惯性大小的量度．一物体从静止变为运动，惯性（选填“变大”、“不变”或“变小”）．14．（6分）如图，气缸内底部面积为0.002m2，被活塞封闭在气缸内的空气温度为﹣7℃，活塞质量为8kg．当气缸缸筒竖直放置时，活塞距缸底L，则此时封闭空气的温度为K，压强为Pa．现将质量m=2kg的物体A 放在活塞上时，欲使活塞距缸底仍为L，应使缸内气体升高到℃．（大气压强p0=1.0×105P a，重力加速度g=10m/s2）15．（6分）一列简谐横波沿x轴正向传播，t=0时的图象如图，此时刻后P质点回到平衡位置的最短时间为0.2s，Q质点回到平衡位置的最短时间为1s，已知t=0时两质点相对平衡位置的位移相同，则波的传播周期为s，传播速度是m/s，从t=0时刻算起经过s时间质点Q第二次回到平衡位置．16．（6分）如图所示，竖直放置的条形磁铁中央，有一闭合金属弹性圆环，条形磁铁中心线与弹性环轴线重合，现将弹性圆环均匀向外扩大，则穿过弹性圆环的磁通量将（选填“增大”、“不变”或“减小”），从上向下看，弹性圆环中的电流方向为（选填“顺时针”、“没有”或“逆时针”），弹性圆环受到的安培力方向为（选填“沿半径向外”、“没有”或“沿半径向内”）．17．（6分）如图所示，质量分布均匀的小球，质量为m，半径为R，倾角α=45°的斜面体质量为M，放置在水平面上．在水平推力作用下，使斜面体底角刚好与墙角接触，则静止时水平推力F的大小为（不计一切摩擦，重力加速度为g）．若增大水平推力，则斜面体对小球的支持力将（选填“增大”、“不变”或“减小”）．若撤去此推力小球会落地，则此过程中小球重力势能的变化量．三、综合题（第18题10分，第19题8分，第20题12分，共30分）18．（10分）（1）在“用DIS描绘电场的等势线”的实验中，通过电源接上接线柱在导电物质上产生的稳定电流分布模拟点电荷产生的静电场（选填“一个正”、“一个负”、“两个等量同种”或“两个等量异种”）。

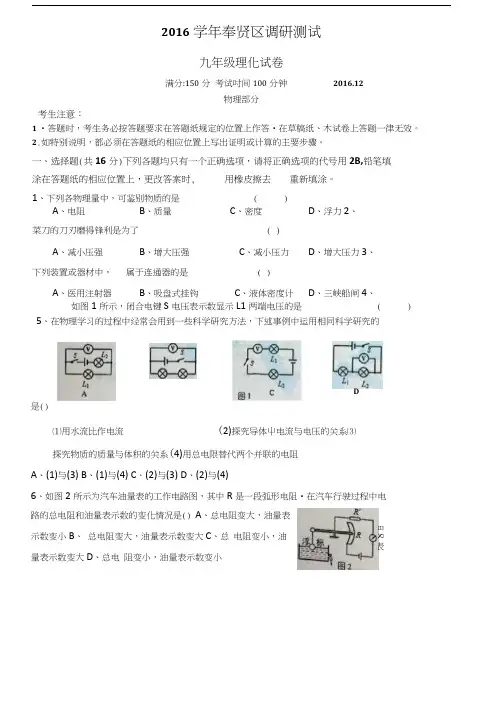

上海市2017奉贤区初三物理一模试卷.docx
2016学年奉贤区调研测试九年级理化试卷满分:150分考试吋间100分钟2016.12物理部分考生注意：1 •答题时，考生务必按答题要求在答题纸规定的位置上作答•在草稿纸、木试卷上答题一律无效。
2.如特别说明，都必须在答题纸的相应位置上写出证明或计算的主要步骤。
一、选择题(共16分)下列各题均只有一个正确选项，请将正确选项的代号用2B,铅笔填1、下列各物理量中，可鉴别物质的是( )A、电阻B、质量C、密度D、浮力2、菜刀的刀刃磨得锋利是为了( )A、减小压强B、增大压强C、减小压力D、增大压力3、下列装置或器材中，属于连通器的是( )A、医用注射器B、吸盘式挂钩C、液体密度计D、三峡船闸4、如图1所示，闭合电键S电压表示数显示L1两端电压的是( ) 5、在物理学习的过程中经常会用到一些科学研究方法，下述事例中运用相同科学研究的是()⑴用水流比作电流(2)探究导体屮电流与电压的关系⑶探究物质的质量与体积的关系(4)用总电限替代两个并联的电阻A、(1)与(3)B、(1)与(4)C、(2)与(3)D、(2)与(4)6、如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻•在汽车行驶过程中电路的总电阻和油量表示数的变化情况是() A、总电阻变大，油量表示数变小B、总电阻变大，油量表示数变大C、总电阻变小，油量表示数变大D、总电阻变小，油量表示数变小涂在答题纸的相应位置上，更改答案时, 用橡皮擦去重新填涂。
D油8表7•如图3所示，电源电压保持不变，故障只发生在R1和R2处。
电键S闭合后，有一个电表的指针没有发生偏转。
接着移动滑动变阻器的滑片，在此过程中观察到两个电表指针的位置均没有变化，则故障可能是（）A、电阻R2短路B、电阻R2断路C、变阻器R1短路D、变阻器R1断路8、如图4所示，甲、乙两实心均匀正方体分别放置在同一水平桌面上，它们对桌面的压强相等，现分别在两个正方体的上部沿水平方向切去一部分，以下判断正确的是（）A、若剩余的高度相等，则甲被切去的质量一定多B、若剩余的质量相等，则甲被切去的厚度可能多C、若切去的高度相等，则甲被切去的质量可能多D、若切去的质量相等，则甲被切去的厚度一定多二、填空题（共26分）请将正确结果填入答题纸的相应位置。
上海市各区2017届中考物理一模试卷按考点分类汇编表格实验题(含答案)
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改变电源电压的高低，进行多次实验，正确记录测得的实验数据如表所示．（1）分析比较表格中每次实验的第2、3和4列数据及相关条件，得出的初步结论是：串联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。

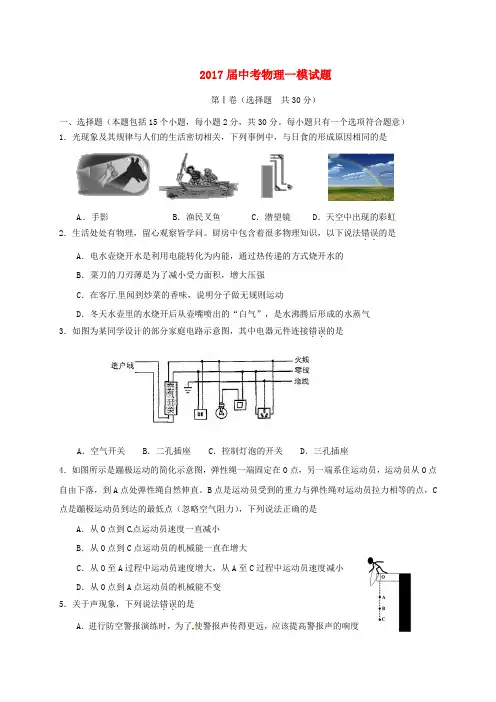

2017届中考物理一模试题与答案
2017届中考物理一模试题第Ⅰ卷（选择题共30分）一、选择题（本题包括15个小题，每小题2分，共30分。
每小题只有一个选项符合题意）1．光现象及其规律与人们的生活密切相关，下列事例中，与日食的形成原因相同的是A．手影B．渔民叉鱼 C．潜望镜 D．天空中出现的彩虹2．生活处处有物理，留心观察皆学问。
厨房中包含着很多物理知识，以下说法错误．．的是A．电水壶烧开水是利用电能转化为内能，通过热传递的方式烧开水的B．菜刀的刀刃薄是为了减小受力面积，增大压强C．在客厅里闻到炒菜的香味，说明分子做无规则运动D．冬天水壶里的水烧开后从壶嘴喷出的“白气”，是水沸腾后形成的水蒸气3．如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误．．的是A．空气开关 B．二孔插座 C．控制灯泡的开关 D．三孔插座4．如图所示是蹦极运动的简化示意图，弹性绳一端固定在O点，另一端系住运动员，运动员从O点自由下落，到A点处弹性绳自然伸直。
B点是运动员受到的重力与弹性绳对运动员拉力相等的点，C 点是蹦极运动员到达的最低点（忽略空气阻力），下列说法正确的是A．从O点到C点运动员速度一直减小B．从O点到C点运动员的机械能一直在增大C．从O至A过程中运动员速度增大，从A至C过程中运动员速度减小D．从O点到A点运动员的机械能不变5．关于声现象，下列说法错误．．的是A．进行防空警报演练时，为了使警报声传得更远，应该提高警报声的响度B ．声音可以在固体、液体、气体、真空中传播C ．利用B 超进行健康查体，是利用了声音能传递信息D ．跳广场舞时要将音响的音量调小些，这是在声源处减弱噪声6．一位建筑工人要把建筑材料运送到楼上，他使用了如图所示的装置进行升降。
已知吊篮的质量为m 1，建筑材料的质量为m 2，人对绳子的拉力为F ，吊篮在拉力的作用下匀速上升了h ，不计绳重和轮与轴的摩擦。
下列表述正确的是A ．有用功为m 2gh ，滑轮组的机械效率为m 2g 2FB ．额外功为m 1gh ，动滑轮重为2F -m 2gC ．拉力F=12 （m 1+ m 2）g ，动滑轮上升的距离为hD ．总功为3Fh ，人拉绳子移动的距离为3h7．如图所示，烧瓶内盛少量水，给瓶内打气，可看到瓶塞跳起，在这个过程中，下列说法错误．．的是 A ．给瓶内打气时，外界对瓶内气体做功 B ．瓶塞跳起时，瓶内气体温度升高 C ．给瓶内打气时，瓶内气体内能增加 D ．瓶塞跳起时，瓶内气体对外做功8．如图所示，用照相机对左侧的景物拍照，底片上所成的像正确的是9．如图所示，电源电压为8V ，电压表示数为6V ，则A ．L 1的实际电流与L 2的实际电流之比为4﹕3B ．L 1两端的电压为6VC ．L 2的电阻值比L 1的电阻值小D ．L 2比L 1更亮10．3月24日，2018年世界杯预选赛亚洲12强第6轮赛事展开，中国国家男足在长沙1-0战胜韩国队。
上海市各区2017届中考物理一模试卷按考点分类汇编电路计算
电路计算宝山：22.如图1所示，电阻R 的阻值为10欧，滑动变阻器 R 2上标有“ 20 Q 2A ”字样,当变阻器的滑片 P 移至a 端，闭合电键 S 后，电流表A 的示数为0.6 安.(1) 求电源电压U. (2)若将另一只电压表 V 并联接入该电路(A 和B)、( B 和C )、( A 和C )中的某一部分电路 两端，移动滑动变阻器 R a的滑片P 至某一处，使电压表 V 的指针停留在图2所示的位置， 请指出电压表 V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值 R 2.门)’节柑片卩移至日罐时"电阳胫违人电器的31值葩=0歐.即只有出违人电路” 电源电压(;=口 =人＞＜咼=0托安xm 欧=&伏。
倦式1旅过崔和结果1井"合计2分(2)由團10可知：昭与尺申联”电棘电压为石伏+侷此将刃•貝电压佥V 井嚴按 人城电路＜冲和和㈡和⑺中的集一部分电跑两端*移动淆动變陽 器出的幡片P 至幕一-牡•电圧壺示数不可能册岀E 伏■据此可以判新出：电缶 表的示敦肯2伏1且电压监V 不:可能井联搖人透电撫(儿和(；J 曲端二 半吐压表灯并联堆人谏电略(总和Z3)闊端时伏乜 (J2 = C 4 - CJ1 =6- 24 {Jt,心卜6^也欧・(.电压1井,电堰1分■电阻1分冶it 3井】:、当电压表V 并耻接人该电蹄佃和C)两端时+U = 2伏，5三口百一【上=6伏-2执二彳伏.绘一% — 2伏■片jf £ 民A 一1站'昵(电压1分+电流1分.电闲I 分.合计3^)滑动变阻器R 上标有“ 2。
1A ”字样，所用电流表的表盘如图 13 ( b )所示。
闭合电键后,滑片P 移到某一位置时，电流表示数为 1安。
求：(1 )通过电阻R 的电流丨1。
(2)滑动变阻器 R 连入电路的阻值。
(3 )若电源电压可变，为使电流表A 的示数能达到最大，求电源电压的最小值。
上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路【含答案】
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
上海市各区2017届中考物理一模试卷按考点分类汇编 电路计算(含答案)
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“21A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。
闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。
（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
（a ） （b ）R黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii ）若电压表接在bc 两点之间，求替换电阻R 0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。
上海市奉贤区2017届九年级中考物理一模试题(解析版)
2017年上海市奉贤区中考物理一模试卷（满分：150分考试时间：100分钟）物理部分一、选择题（共16分）1．下列各物理量中，可鉴别物质的是A．电阻 B．质量 C．密度 D．浮力【答案】C【解析】解：两种不同的物质，电阻、质量和浮力很有可能是相等的，电阻、质量和浮力都不是物质的特性；在物理学中，把某种物质单位体积的质量叫做这种物质的密度，密度是物质的一种特性，同种物质的密度是一定的，密度与物体的质量、体积都无关，密度可用来鉴别物质．故选C．物质的特性指的是这种物体特有的，可以用于区别其它物质的性质；密度、比热容都是物质的特性．“特性”的关键是在“特”上，指的是这种物质特有的，可用于区别物质；此题考查的是我们对于物理性质的了解，是一道基础题．2．菜刀的刀刃磨得锋利是为了A．减小压强 B．增大压强 C．减小压力 D．增大压力【答案】D【解析】解：A、医用注射器是利用大气压原理制成的；B、吸盘式挂钩是利用大气压的原理制成的；C、密度计是根据漂浮时浮力等于重力的原理制成的；D、船闸是利用连通器的原理制成的．故选D．连通器的特点：上端开口下端连通的容器．连通器里只有一种液体，在液体不流动的情况下，连通器各容器中液面的高度总是相平的．本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静止时保持相平．3．下列装置或器材中，属于连通器的是A．医用注射器 B．吸盘式挂钩 C．液体密度计 D．三峡船闸答案】D【解析】解：A、医用注射器是利用大气压原理制成的；B、吸盘式挂钩是利用大气压的原理制成的；C、密度计是根据漂浮时浮力等于重力的原理制成的；D、船闸是利用连通器的原理制成的．故选D．连通器的特点：上端开口下端连通的容器．连通器里只有一种液体，在液体不流动的情况下，连通器各容器中液面的高度总是相平的．本题考查连通器的原理，关键知道连通器是上端开口，底部相连的，液面静止时保持相平．4．如图1所示，闭合电键S电压表示数显示L1两端电压的是【答案】A【解析】解：A、电压表和L1构成一个方框，电压表测量L1两端的电压．故A正确．B、电压表和电源构成一个方框，电压表测量电源两端的电压．故B错误．C、电压表串联在电路中，能测量出电源电压，故C错误；D、电压表和L2构成一个方框，电压表测量L2两端的电压．故D错误．故选A．采用方框法判断电压表测量哪一个用电器两端的电压．如果电压表和用电器构成一个“方框”，电压表测量这个用电器两端的电压；如果电压表和电源构成一个“方框”，电压表测量电源两端的电压；如果电压表和用电器、电源一起构成一个“方框”，电压表测量这个方框以外的用电器两端的电压．（1）掌握电压表的正确使用：电压表并联在电路中，不要超过电压表的量程，电流从正接线柱流入从负极线柱流出．（2）利用方框法判断电压表测量谁两端的电压．5．在物理学习的过程中经常会用到一些科学研究方法，下述事例中运用相同科学方法的是（1）用水流比作电流（2）探究导体中电流与电压的关系（3）探究物质质量与体积的关系（4）用总电阻替代两个并联的电阻A．（1）与（3） B．（1）与（4）C．（2）与（3） D．（2）与（4）【答案】C【解析】解；（1）用水流比作电流．采用类比法（2）探究导体中电流与电压的关系．采用控制变量法（3）探究物质质量与体积的关系．采用控制变量法 （4）用总电阻替代两个串联的电阻．采用等效替代法 故选C ．解决此题要知道各物理量的研究方法，用总电阻代替分电阻是“等效替代法”，光线和磁感线是“模型法”，研究电流时把它与水流相比用的是“类比法”． 解决此类物理学方法问题，要结合研究对象判断所用的研究方法．6．如图2所示为汽车油量表的工作电路图，其中R 是一段弧形电阻，在汽车行驶过程中电路的总电阻和油量表示数的变化情况是 A ．总电阻变大，油量表示数变小 B ．总电阻变大，油量表示数变大C ．总电阻变小，油量表示数变大D ．总电阻变小，油量表示数变小【答案】 C【解析】解：由电路图可知，R′与R 串联，油量表串联在电路中即为电流表改装的，当汽车加油时，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，故AB 错误；由I=可知，电路中的电流变大，即油量表的示数变大，故C 正确，D 错误． 故选C ．由电路图可知，R′与R 串联，油量表串联在电路中即为电流表改装的，当汽车加油时，浮标上移，滑片下移，接入电路中的电阻变小，根据欧姆定律可知电路中电流的变化． 本题考查了电路的动态分析，判断出油量表是电流表改装的是解题的前提，分析好加油时R 接入电路中电阻的变化是关键．7．如图3所示，电源电压保持不变，故障只发生在R 1或R 2处。
2017年度奉贤区中考物理一模含规范标准答案
2017年奉贤区中考物理一模含答案（满分：150分考试时间：100分钟）（2016.12）一、选择题（共16分）1．下列各物理量中，可鉴别物质的是（）A．电阻B．质量C．密度D．浮力2．菜刀的刀刃磨得锋利是为了（）A．减小压强B．增大压强C．减小压力D．增大压力3．下列装置或器材中，属于连通器的是（）A．医用注射器B．吸盘式挂钩C．液体密度计D．三峡船闸4．如图1所示，闭合电键S电压表示数显示L1两端电压的是（）5．在物理学习的过程中经常会用到一些科学研究方法，下述事例中运用相同科学研究方法的是（）（1）用水流比作电流（2）探究导体中电流与电压的关系（3）探究物质的质量与体积的关系（4）用总电阻替代两个并联的电阻A．（1）与（3）B．（1）与（4）C．（2）与（3）D．（2）与（4）6．如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻。
在汽车行驶过程中电路的总电阻和油量表示数的变化情况是（）A．总电阻变大，油量表示数变小B．总电阻变大，油量表示数变大C．总电阻变小，油量表示数变大D．总电阻变小，油量表示数变小7．如图3所示，电源电压保持不变，故障只发生在R 1或R2处。
电键S闭合后，有一个电表的指针没有发生偏转。
接着移动滑动变阻器的滑片，在此过程中观察到两个电表指针的位置均没有变化，则故障可能是（）A．电阻R2短路B．电阻R2断路C．变阻器R1短路D．变阻器R1断路8．如图4所示，甲、乙两实心均匀正方体分别放置在同一水平桌面上，它们对桌面的压强相等。
现分别在两个正方体的上部沿水平方向切去一部分，以下判断正确的是（）A．若剩余的高度相等，则甲被切去的质量一定多B．若剩余的质量相等，则甲被切去的厚度可能多C．若切去的高度相等，则甲被切去的质量可能多D．若切去的质量相等，则甲被切去的厚度一定多二、填空题（共26分）9．一节新干电池的电压为伏。
家中电灯与控制它的电键之间是连接的（选填“串联”或“并联”），家中电灯与电视机之间是连接的（选填“串联”或“并联”）。
上海市各区2017届中考物理一模试卷按考点分类汇编 电学实验【含答案】
电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．方案序号ⅠⅡⅢ实验电路设计要点通过改变串联电池的节数改变电源两端的电压电源电压保持不变，待测电阻与已知阻值的定值电阻串联，并换用阻值不同的定值电阻．电源电压保持不变，待测电阻与滑动变阻器串联，移动变阻器的滑片．（a）上述三个方案中，能实现“多次实验，减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧 3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧 1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．浦东： 25．甲同学要测定导体R x的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电源、均标有“20Ω 2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务，选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时，电键应处于状态．（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安．选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏．综合上述信息，甲同学测得R x的电阻是欧，乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4； 0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电源的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象，请将有关的数据填入表格内，并求出R X的阻值．（计算电阻时，精确到0.1欧）实验序号电压Ux（伏）电流Ix（安）电阻Rx（欧）电阻Rx平均值（欧）1 0.223 0.58实验序号电压Ux（伏）电流Ix（安）电阻Rx（欧）电阻Rx平均值（欧）1 2 10.0 10.22 4.5 0.44 10.23 6 10.3松江：25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电源（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流表、电压表示数如图（a）、（b）所示．当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c）所示．当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为欧；②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（电阻精确到0.1欧）物理量实验序号电压（伏）电流（安）电阻（欧）电阻平均值（欧）12 0.243 0.28电压（伏）电流（安）电阻（欧）电阻的平均值（欧）1 4.0 0.2 20.0 20.52 4.8 20.03 6.0 21.4故答案为：（1）10；（2）如上表．徐汇：27．小徐做“用电流表、电压表测电阻”实验，现有电源（电压为6伏且保持不变），待测电阻R x、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，请将下表填写完整（计算电阻精确到0.1欧）．物理量实验序号电压U x（伏）电流I x（安）电阻R x（欧）电阻R x平均值1 0.1023 6.0 0.28电压U x（伏）电流I x（安）电阻R x（欧）电阻R x平均值1 4.0 0.10 20.0 21.22 3.1 0.14 22.13 6.0 0.28 21.4杨浦：30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压不高于6伏。
上海市各区2017届中考物理一模试卷按考点分类汇编表格实验题及答案
表格实验题宝山：26．某小组同学按图所示的电路图连接电路，做“探究串联电路的特点”实验．在实验过程中，他们用电流表测出通过A、B、C三处的电流（I总、I1和I2），用电压表测出各个电阻两端的电压和电源两端的总电压（U1、U2和U总），并通过用不同阻值的电阻和改联电路中，各处的电流都．（2）分析比较表格中每次实验的第5、6和7列数据及相关条件，得出的初步结论是：串联电路两端的总电压等于．（3）依据电阻公式R=U/I，且利用表中两列数据，可以计算出每次实验时电路的总电阻，请将计算结果填入表中最后一列中．（4）分析比较表格中每次实验的最后三列数据及相关条件，得出的初步结论是：串联电路的总电阻等于．（5）该小组同学进一步分析表中数据，又得出以下结论：①分析比较实验序号（1、2、3）或（4、5、6）中电压与电阻数据，得出有关电压变化规律时：串联电路中，若电源电压一定，某一电阻阻值不变，另一电阻变大时，．②分析比较实验序号1、2、3、4、5和6中两个电阻两端电压的比值和两个电阻的大小的比值，得出的定量结论是：串联电路中..嘉定：26.小林和小徐通过实验研究将物体浸入液体的过程中，容器对水平桌面压力的变化情况。
如图18所示，他们将重力分别为30牛、40牛的甲、乙两个柱形物体，先后挂在弹簧测力计下，并将其逐渐浸入放在水平桌面上的同一柱形容器的液体中（液体不溢出）。
他们读出测力计示数F ，并测得容器对桌面的压力F 桌，并根据相关物理量计算出物体所受浮力F 浮，将数据记录在表一、表二中。
①小林分析比较实验序号 （14） 后得出结论：不同柱形物体浸入同一柱形容器液体中时，物体所受浮力相同，容器对桌面压力相同。
②分析表一、表二中实验序号5与8的数据与小林得出结论不符的原因（15） 。
③小徐分析比较实验序号1、2、3、4（或6、7、8、9）F 桌变化量与F 浮变化量的关系后得出初步结论： （16） 。
图18实验序号 F （N ） F 浮（N ） F 桌（N ） 1 20 10 60实验序号 F （N ） F 浮（N ） F 桌（6 30 10 60表一 物体甲的重为30N 表二 物体乙的重为40N闵行：29、某兴趣小组在研究液体内部压强规律时，所用实验器材有：长为 0.2 米的吸管（底部用蜡封）、 电子天平、酒精（ ρ=800千克/米3）、水、未知液体、刻度尺、细沙、柱状容器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017奉贤区中考物理一模含答案
2017年奉贤区中考物理一模含答案
（满分：150分考试时间：100分钟）（2016.12）
一、选择题（共16分）
1．下列各物理量中，可鉴别物质的是（）
A．电阻B．质量C．密度D．浮力
2．菜刀的刀刃磨得锋利是为了（）A．减小压强B．增大压强C．减小压力D．增大压力
3．下列装置或器材中，属于连通器的是
（）
A．医用注射器B．吸盘式挂钩C．液体密度计D．三峡船闸
4．如图1所示，闭合电键S电压表示数显示L1两端电压的是（）
5．在物理学习的过程中经常会用到一些科学研究方法，下述事例中运用相同科学研究方法的是（）
（1）用水流比作电流（2）探究导体中电流与电压的关系
（3）探究物质的质量与体积的关系（4）用总电阻替代两个并联的电阻
A．（1）与（3）B．（1）与（4）
C．（2）与（3）D．（2）与（4）
6．如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻。
在汽车行驶
过程中电路的总电阻和油量表示数的变化情况是（）
A．总电阻变大，油量表示数变小
B．总电阻变大，油量表示数变大
C．总电阻变小，油量表示数变大
D．总电阻变小，油量表示数变小
7．如图3所示，电源电压保持不
变，故障只发生在R1或R2处。
电键S
闭合后，有一个电表的指针没有发生
偏转。
接着移动滑动变阻器的滑片，
在此过程中观察到两个电表指针的位置均没有变化，则故障可能是（）
A．电阻R2短路B．电阻R2断路
C．变阻器R1短路D．变阻器R1断路
8．如图4所示，甲、乙两实心均匀正方体分别放置在同一水平桌面上，它们对桌面的压强相等。
现分别在两个正方体的上部沿水平方向切去一部分，以下判断正确的是（）
A．若剩余的高度相等，则
甲被切去的质量一定多
B．若剩余的质量相等，则
甲被切去的厚度可能多
C．若切去的高度相等，则甲被切去的质量
可能多
D．若切去的质量相等，则甲被切去的厚度一定多
二、填空题（共26分）
9．一节新干电池的电压为伏。
家中电灯与控制它的电键之间是连接的（选填“串联”或“并联”），家中电灯与电视机之间是连接的（选填“串联”或“并联”）。
10．作用在物体表面并指向物体表面的力叫压力。
重为300牛的小朋友站在水平地面上，若此时他对地面的压强为10000帕，其
物理意义表示地面每平方米所受压力为
牛，这时他与地面的接触面积为
米2。
11．如图5所示，圆柱体浸没在液体
中时由于侧面受到的各个方向液
体的压力相互，而下表面
受到液体向上的压力比上表面受
到液体向下的压力，所以
浸没在液体中的物体会受到浮力
的作用，且浮力的方向总是
的。
12．如图6所示，边长为0.1米的正
方体浸入水中的深度为0.05米，该正方
体底部受到水的压强为帕，受
到水的压力为牛。
在该正方体浸
没下沉的过程中，它下表面受到水的压力将（选填“变小”、“不变”或“变大”）。
13．在10秒钟内通过某导体横截面的电荷量为5库，通过它的电流为安，若该导体的电阻为6欧，则此时导体两端电压为
伏。
当该导体与4欧的电阻串联连接
时，电路中的总电阻为欧。
14．如图7所示，电键闭合时，电
流表示数为0.3安，电压表示数为4.5伏。
断开电键后，电流表示数为安，电压表示数为伏，导体电阻为欧。
15．如图8所示，电源电压不
变。
当只闭合电键S时，三个电表
中表的示数变大（选填“A”、
“A1”或“V”）；接着向右移动滑
动变阻器滑片P时，电压表V示数
与电流表A示数的比值将
（选填“变小”、“不变”或“变大”）。
16．小华和小鹏同
学研究物体浸入水的
过程中所受浮力大小
与哪些因素有关，做了
如图9所示的实验。
他
们先把金属圆柱体挂
在弹簧测力计下，静止
时测力计示数为F1，如
图9（a）所示。
然后把
圆柱体慢慢地浸在水中不同位置处，如图9（b）、（c）、（d）所示，测力计示数分别为F2、F3和F4，且F4＜F3＜F2＜F1。
请仔细观察图中的操作和测量结果归纳结论。
（1）分析比较图9（a）、（b）或（a）、（c）或（a）、（d）可得：。
（2）分析比较图9（a ）、（b ）、（c ）和（d ）可得： 。
（3）接着小华同学提出浮力大小可能与物体的
形状有关。
为了验证此猜想，他们选取材料、质量相同而形状不同的物块进行研究，实验发现测力计挂着不同物块在空气中与浸没在水中时的示数之差都是相等的，由此可得出的结论是
： 。
三．作图题（共6分） 17．如图10所示，一个重为6牛的物体静止在水平地面上，请用力的图示法画出物体对地面的压力F 。
18．如图11所示，在○里填上适当的电表符号，要求成为串联电路。
四．计算题（共24分） 19．体积为3×10 4米3的金属块浸没在水中，求： （1）该金属块排开水的体积V 排； （2）该金属块受到的浮力F 浮。
20．如图12（a）所示，
电源电压为6伏，电阻R1
的阻值为10欧，闭合电键
S，电流表A的示数如图12
（b）所示。
求：
（1）图12（b）所示电
流表的示数，并简述理由；
（2）R2的值。
21．如图13所示，一足够高的薄壁圆柱形容器静止在水平地面上。
求：
（1）当容器内盛有1×10 3米3的酒精时，酒
精的质量m
酒；（已知ρ
酒
=0.8×103千克/米3）
（2）当容器内盛有0.1米深的水时，水对容器底部的压强p
水
；
（3）当容器中盛有质量、体积分别为m、2V 的液体时，把一质量、体积分别为2m、
V的金属圆柱体浸没在此液体中，设容
器对水平地面的压强变化量为Δp
容
，
液体对容器底部的压强变化量为Δp
液
，
试计算Δp
容:Δp
液
的值。
22．如图14所示，电源电压为18伏且不变，定值电阻R0为5欧，将两个电压表V1和V2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动滑动变阻器滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。
求：
（1）当电压表V1示数为6.0 伏时，通过定值电阻的电流；
（2）当电压表V2示数为13.5 伏时，滑动变阻器的电阻值；
（3）滑动变阻器每次减少的阻值△R P及第3行两电表的示数。
五．实验题（共18分）
23．如图15（a）所示的实验装置叫
做，可以研究液体压强的规律。
分析比较图15（b）和（c）和（d）的实验现象可以得出的初步结论是：。
如图15（e）所示是
实验的装置，可以用它来测定。
24．在“测定物质的密度”和“探究物质质量与体积的关系”两个实验中，都需要测量的物理量是质量与；在实验过程中都需要进行多次测量，这样做的目的是（“相同”或“不同”）的。
在“探究物质质量与体积的关系”实验中，除了天平、量筒、水等器材外，还需要的器材有，并且应多次改变物质的。
26．小陈同学做“用电流表、电压表测电阻”实验，电源电压保持不变，现有待测电阻、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好。
他连接电路后，按正确的实验步骤操作，刚闭合电键时电流表示数为0.22安，电压表示数为2.2伏，接着他移动变阻器的滑片，观察到电流表示数变大而电压表示数变小。
经过思考后他重新正确连接电路，按正确步骤操作，闭合电键时发现电压表示数为2.3伏；然后他将变阻器滑片P移到中点，电流表的示数如图17所示；继续移动变阻器滑片，
直到电流表示数最大为0.44安。
（1）请根据实验过程，将下表填写完整。
（2）待测电阻平均值是 欧。
（计算电阻时，精确到
0.1欧）
25．某小组同学做“探究并联电路的规律”实验，已知电源电压为6伏，他们按图16所示的电路图正确连接电路。
在探究过程中，多次改变R 1和R 2的阻值，测出了各电阻两端的电压值和电流值并将数据记录在下表中。
物理量 实验序号 电压表示数 （伏） 电流表示数 （安） 1 2.2
0.22 2 2.3
3
4 0.44
（1）分析比较表中三个电流表示数的数量关系及相关条件，可得出的初步结论是：。
（2）分析比较实验序号1、2、3的R1、R2的电阻值和A表的示数及相关条件，可得出的初步结论是：
在并联电路中，当一条支路中电阻一定时，。
（3）分析比较实验序号4和5的表的数据及相关条件，可得出的结论是：
电源电压相同时，当两个并联电阻对电流的阻
碍作用与另两个并联电阻对电流的阻碍作用相同时，它们的总电阻是相同的。
（4）接着同学们比较了总电阻与各并联电阻阻值的大小关系，可得到的结论是：。
（5）在分析以上数据后，有同学认为还可得到的结论是：
并联电路的总电压与总电流的乘积等于各电阻两端电压与电流的乘积之和。
你认为这个结论是（选填“正确”或“错误”）的。
奉贤区2016学年第一学期调研测试九年级物理参考答案及评分说明。
