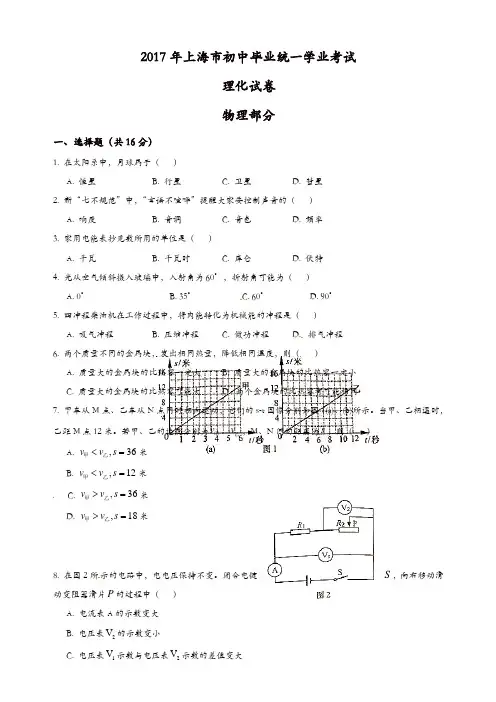

2017年上海市中考物理试卷及答案

2017年上海市初中毕业统一学业考试理化试卷物理部分一、选择题（共16分）1. 在太阳系中，月球属于（）A. 恒星B. 行星C. 卫星D. 彗星2. 新“七不规范”中，“言语不喧哗”提醒大家要控制声音的（）A. 响度B. 音调C. 音色D. 频率3. 家用电能表抄见数所用的单位是（）A. 千瓦B. 千瓦时C. 库仑D. 伏特4. 光从空气倾斜摄入玻璃中，入射角为60°，折射角可能为（）A. 0°B. 35°C. 60°D. 90°5. 四冲程柴油机在工作过程中，将内能转化为机械能的冲程是（）A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程6. 两个质量不同的金属块，发出相同热量，降低相同温度，则（）A. 质量大的金属块的比热容一定大B. 质量大的金属块的比热容一定小C. 质量大的金属块的比热容可能大D. 两个金属块的比热容有可能相同7. 甲车从M 点、乙车从N 点同时相向运动，它们的s-t 图像分别如图1(a)、(b)所示。

当甲、乙相遇时，乙距M 点12米。

若甲、乙的速度分别为v 甲、v 乙，M 、N 间的距离为s ，则（）A. ,36v v s <=甲乙米B. ,12v v s <=甲乙米C. ,36v v s >=甲乙米D. ,18v v s >=甲乙米S ，向右移动滑8. 在图2所示的电路中，电电压保持不变。

闭合电键动变阻器滑片P 的过程中（）A. 电流表A 的示数变大B. 电压表2V 的示数变小C. 电压表1V 示数与电压表2V 示数的差值变大D. 电压表1V 示数与电流表A 示数的比值变大二、填空题（共22分）9. 上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为（1）伏，这些用电器是（2）的（选填“串联”或“并联”），工作时将（3）能分别转化为光能、机械能等。

10. 2017年5月，我国自主研制的C919大型客机在上海首飞成功。

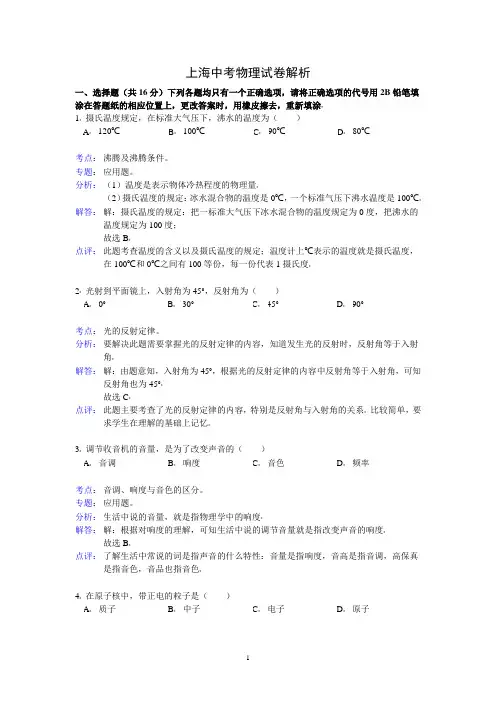

2017上海市年中考物理试题(含解析)

上海中考物理试卷解析一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂* 1* 摄氏温度规定，在标准大气压下，沸水的温度为（） A * 120℃ B * 100℃ C * 90℃ D * 80℃考点：沸腾及沸腾条件。

专题：应用题。

分析：（1）温度是表示物体冷热程度的物理量*（2）摄氏温度的规定：冰水混合物的温度是0℃，一个标准气压下沸水温度是100℃* 解答：解：摄氏温度的规定：把一标准大气压下冰水混合物的温度规定为0度，把沸水的温度规定为100度；故选B * 点评：此题考查温度的含义以及摄氏温度的规定；温度计上℃表示的温度就是摄氏温度，在100℃和0℃之间有100等份，每一份代表1摄氏度*2* 光射到平面镜上，入射角为45°，反射角为（） A * 0° B * 30°C * 45°D * 90°考点：光的反射定律。

分析：要解决此题需要掌握光的反射定律的内容，知道发生光的反射时，反射角等于入射角* 解答：解：由题意知，入射角为45°，根据光的反射定律的内容中反射角等于入射角，可知反射角也为45°* 故选C * 点评：此题主要考查了光的反射定律的内容，特别是反射角与入射角的关系* 比较简单，要求学生在理解的基础上记忆*3* 调节收音机的音量，是为了改变声音的（） A * 音调 B * 响度C * 音色D * 频率考点：音调、响度与音色的区分。

专题：应用题。

分析：生活中说的音量，就是指物理学中的响度*解答：解：根据对响度的理解，可知生活中说的调节音量就是指改变声音的响度*故选B * 点评：了解生活中常说的词是指声音的什么特性：音量是指响度，音高是指音调，高保真是指音色，音品也指音色*4* 在原子核中，带正电的粒子是（） A * 质子 B * 中子C * 电子D * 原子考点：原子的核式模型。

2017年上海市中考物理试卷及答案

当甲、乙相遇时，乙距M 点12米。

10. 2017年5月，我国自主研制的C919大型客机在上海首飞成功。

2017年上海市中考物理试卷及答案

当甲、乙相遇时，乙距M 点12米。

10. 2017年5月，我国自主研制的C919大型客机在上海首飞成功。

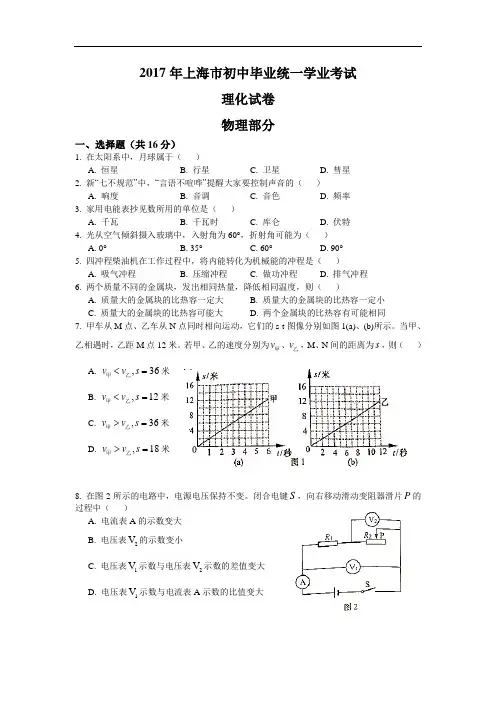

上海市2017年中考物理真题与答案

2017年上海市初中毕业统一学业考试理化试卷物理部分一、选择题（共16分）1. 在太阳系中，月球属于（） A. 恒星 B. 行星 C. 卫星 D. 彗星2. 新“七不规范”中，“言语不喧哗”提醒大家要控制声音的（） A. 响度 B. 音调 C. 音色 D. 频率3. 家用电能表抄见数所用的单位是（） A. 千瓦 B. 千瓦时 C. 库仑 D. 伏特4. 光从空气倾斜摄入玻璃中，入射角为60°，折射角可能为（） A. 0° B. 35° C. 60° D. 90°5. 四冲程柴油机在工作过程中，将内能转化为机械能的冲程是（） A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程6. 两个质量不同的金属块，发出相同热量，降低相同温度，则（）A. 质量大的金属块的比热容一定大B. 质量大的金属块的比热容一定小C. 质量大的金属块的比热容可能大D. 两个金属块的比热容有可能相同7. 甲车从M 点、乙车从N 点同时相向运动，它们的s-t 图像分别如图1(a)、(b)所示。

当甲、乙相遇时，乙距M 点12米。

若甲、乙的速度分别为v 甲、v 乙，M 、N 间的距离为s ，则（） A. ,36v v s <=甲乙米 B. ,12v v s <=甲乙米 C. ,36v v s >=甲乙米 D. ,18v v s >=甲乙米8. 在图2所示的电路中，电源电压保持不变。

闭合电键S ，向右移动滑动变阻器滑片P 的过程中（）A. 电流表A 的示数变大B. 电压表2V 的示数变小C. 电压表1V 示数与电压表2V 示数的差值变大D. 电压表1V 示数与电流表A 示数的比值变大二、填空题（共22分）9. 上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为（1）伏，这些用电器是（2）的（选填“串联”或“并联”），工作时将（3）能分别转化为光能、机械能等。

2017年上海市中考物理试卷及答案

当甲、乙相遇时，乙距M 点12米。

10. 2017年5月，我国自主研制的C919大型客机在上海首飞成功。

2017年上海市中考物理试卷及答案

当甲、乙相遇时，乙距M 点12米。

10. 2017年5月，我国自主研制的C919大型客机在上海首飞成功。

2017年上海市中考物理试卷

2017年上海市中考物理试卷一、选择题（共16分）1. 在太阳系中，月球属于（）A.恒星B.行星C.卫星D.彗星【答案】C【考点】人类探究太阳系及宇宙的历程【解析】解答本题应掌握：能够自身发光发热的星体称为恒星，离我们最近的恒星为太阳；同时应记清太阳系里的八大行星。

【解答】解：太阳是能够发光发热的星体，是离我们最近的恒星，地球是围绕太阳转动的一颗行星，而月球是地球的一颗卫星．故选C．2. 新“七不规范”中，“言语不喧哗”提醒大家要控制声音的（）A.响度B.音调C.音色D.频率【答案】A【考点】音调、响度与音色的区分【解析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。

【解答】解：校园内和一些公共场所有“言语不喧哗”的规定，指的是声音大，即指声音的响度大．故选A．3. 家用电能表读数所用的单位是（）A.千瓦B.千瓦时C.库仑D.伏特【答案】B【考点】电功【解析】电能表是测量家庭用电器消耗电能总量的仪表，其单位是千瓦时，简称度。

【解答】解：A．千瓦是电功率的单位，而电能表是测量电能（或电功）的，故A不合题意；B．电能表是测量家庭用电器消耗电能总量的仪表，其单位是千瓦时，简称度，故B符C．库仑是电量的单位，而电能表是测量电能（或电功）的，故C不合题意；D．伏特是电压的单位，电能表是测量电能（或电功）的，故D不合题意．故选B．4. 光从空气倾斜射入玻璃中，入射角为60∘，折射角可能为（）A.0∘B.35∘C.60∘D.90∘【答案】B【考点】光的折射规律【解析】光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角。

2017年上海市中考物理试卷word解析版

2017年上海市中考物理试卷)解析版(word解析版）年上海市中考物理试卷(word2017一、选择题（共16分）1．（2分）在太阳系中．月球属于（）A．恒星 D．彗星B．行星 C．卫星2．（2分）新“七不规范”中．“言语不喧哗”提醒大家要控制声音的（） C．音色B．音调 AD．频率．响度3．（2分）家用电能表抄见数所用的单位是（）A．千瓦 B．千瓦时 C．库仑 D．伏特4．（2分）光从空气倾斜射入玻璃中，入射角为60°，折射角可能为（）．90°D．60°．0° B．35° CA5．（2分）四冲程柴油机在工作过程中，将内能转化为机械能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程6．（2分）两个质量不同的金属块，发出相同热量，降低相同温度，则（）A．质量大的金属块的比热容一定大．质量大的金属块的比热容一定小B．质量的金属块的比热容可能大C．两个金属块的比热容有可能相同D7．（2分）甲车从M点、乙车从N点同时相向运动，它们的s﹣t图象分别如图（ a ）、（ b ）所示，当甲、乙相遇时．乙距M点12米，若甲、乙的速度分别）间的距离为 s，则（v 为 v、，M、N 乙甲米，＜vs=12米＜v，s=36 B．v．Av乙乙甲甲米＞vs=18，．s=36＞C．vv，米 Dv乙甲乙甲8．（2分）在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑） P动变阻器滑片的过程中（第2页（共31页）示数变大A．电流表A示数变小VB．电压表2示数的差值变大电压表示数与VC．电压表V21示数的比值变大A．电压表DV示数与电流表1分）二、填空题（共22分）上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压（39．能，工作时将为伏，这些用电器是的（选填串联或并联）分别转化为光能、机械能等．大型客机在上海首飞成功，客C919510．（3分）2017年月，我国自主研制的；的（选填“运动”或“静止”）机飞行时．以地面为参照物．客机是；（选填“增大”、“不变”或“减小”）客机下降过程中，其重力势能的客机着陆后减速滑行过程中，客机轮胎表面的温度会升高，这是通过方式改变其内能的．作．11（3分）生活中蕴含着很多物理知识：老花眼镜是利用凸透镜对光的；运动员把铅球掷出．这主要表明力可以用制成的（选填“会聚”或“发散”）的作用．改变物体的；用吸管吸饮科，是利用秒内通过该导体横截面积的电荷量为10．12（3分）某导体两端的电压为9伏，焦．若将6库，通过该导体的电流为安，这段时间内电流做功为欧．该导体两端的电压调整为12伏，其电阻为牛的物体，、10F匀速提升重为）所示，分别用力）（13．3分）如图（a、（bF21）中．若不计摩擦和滑轮重力，a中的滑轮可以看作省力杠杆；图（图牛．牛，物体受到合力的大小为的大小为力F 1 313第页（共页），己知电路中仅有一处故障，U．（2分）在如图所示的电路中，电源电压为14闭合前后，电压表指针的位置不变，请根据相S、R上，电键且只发生在电阻R21．关信息写出电压表的示数及相应的故障．分）研究发现，人体内部存在磁场，人体内部的磁场与人体健康密切相3．（15关．①人体内部的磁场与地磁场相比很弱，若用磁感线描述人体内部的磁场和地磁．c）b（选填：a、或场，则下列判断中合理的是．人体内部磁场的磁感线分布较疏A、人体内部磁场的磁感线分布较密B、两者磁场的磁感线疏密大致相同C．②对人体内部磁场存在的原因提出猜想，请写出一种猜想及其依据．三、作图题．牛，用力的图示法画出重力20G（2分）在图中，小球受到的重力G为16．，并标出入射角AO分）在图中，根据给出的反射光线2OB画出入射光线17．（的大小．，S分）在如图所示电路的○里填上适当的电表符号，要求：闭合电键18．（3两灯均能发光．页）31页（共4第分）27四．计算题（共33﹣的大小．米F，求金属块受到浮力19．（3分）金属块排开水的体积为2×l0浮秒108分）物体在50牛的水平拉力作用下沿拉力方向做匀速直线运动，20．（．米，求此过程中拉力做的功PW和拉力的功率内前进了20分）甲、乙两个薄壁圆柱形容器（容器足够高）置于水平地面上．甲容21．（82﹣2米、86×10千克的水，乙容器盛有深度为米0.1，盛有质量为器底面积为千克的水．质量为2．①求乙容器中水的体积V乙．②求乙容器底部受到水的压强P乙③现从甲容器中抽取部分水注入乙容器后，甲、乙两容器底部受到（8水的压力相．同，求抽水前后甲容器底部受到水的压强变化量△P甲欧，闭20R．分）在如图所示的路中，电源电压保持不变，电阻的阻值为221，两电流表的示数分别为0.8安和0.3安．合电键S．①求电源电压U R的电流I．②求通过电阻22中的一个，替换前后，只有一个电流表的示数发、R替换电阻③现用电阻RR210的阻值．R0.6生了变化，且电源的电功率变化了瓦，求电阻0分）五．实验题（共18 牛，读数为423．（分）如图所示的弹簧测力计的最小分度值为动力臂、需要测量的物理量是、，牛．在“探究杠杆平衡的条件”实验中 315第页（共页）位置保持平衡．为了能直接读出力臂的数值，应使杠杆在阻力和阻力臂，24．（4分）在“探究平面镜成像的特点”实验中，玻璃板应放置在水平桌面上；为得到像与物体到镜面的距离关系，物体需放在位置多次实验（选填“同一”或“不同”），如图所示，在“探究凸透镜成像的规律”的实验中，凸透镜置于光具座的A点处，蜡烛、应置于凸透镜的两侧，若蜡烛置于B点处，得到缩小的实像，则该凸透镜的焦距 10厘米（选填“大．于”、“等于”或“小于”）25．（8分）小明用六个重力G均为10牛，体积不同的球体，研究放入球体前后容器底部受到水的压力增加量△F的情况．他分别将球体放入盛有等质量水的相同容器中，待球体静止，得到容器底部受到水的压力增加量△F，实验数据和实验现象如表6实验序号31425FBADC放入的球E体（牛）510△610108F实验现象（1）观察序号1或2或3中的实验现象并比较△F和G的大小关系，可得出的第6页（共31页）．初步结论是：当放入的球体在水中沉底时，可得出的初步结论或6中实验现象并比较△F和G的大小关系，4观察序号或5．是，）小明得出“在盛有等质量水的相同容器中，当放入球体的重力相同时，球（2的现象，数据及相体的体积越大，△F越大”的结论．由表中实验序号关条件可判断小明得出的结论不正确．的现象，数据及相关条件，可得出：在盛有等质量水613）分析表中序号﹣（越大．F体积越大，△的相同容器中，当放入球体的重力相同时，，4（电压保持不变）分）小华做“测定小灯泡的电功率”的实验，现有电源26．（、伏档完好）0～3待测小灯泡（标有“0.28A”字样）、电流表、电压表（只有滑动变阻器、电键及导线若干．小华正确连接电路后进行实验，在移动变阻器）所示，他经过（b、滑片至某一位置时，发现电压表、电流表的示数如图（a）思考重新连接电路进行实验，将新测得的三组数据记录在如表中．（安）电流（伏）电压U/I0.2413.00.282.220.3031.7安．）图（（1b）中电流表的示数为（本小题（ 2）请根据相关信息，求出电源电压及小灯泡的额定功率．需写出计算过程）第317页（共页）年上海市中考物理试卷2017参考答案与试题解析一、选择题（共16分）1．（2分）（2017?上海）在太阳系中．月球属于（）．卫星．行星 CAD．彗星．恒星 B：人类探究太阳系及宇宙的历程．34【考点】【专题】12 ：应用题；561：粒子与宇宙、材料世界．【分析】解答本题应掌握：能够自身发光发热的星体称为恒星，离我们最近的恒星为太阳；同时应记清太阳系里的八大行星．【解答】解：太阳是能够发光发热的星体，是离我们最近的恒星；地球是围绕太阳转动的一颗行星；而月球是地球的一颗卫星；．故选C 【点评】本题考查对恒星及行星的认识，属于基础内容．2．（2分）（2017?上海）新“七不规范”中．“言语不喧哗”提醒大家要控制声音的（） DC．音色．频率．音调 BA．响度：音调、响度与音色的区分．【考点】9I：声现象．：应用题；【专题】12 511【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．【解答】解：校园内和一些公共场所有“言语不喧哗”的规定，指的是声音大，即指声音的响度大；故答案为：响度；【点评】声音的特征有音调、响度、音色；三个特征是从三个不同角度描述声页（共第831页）音的，且影响三个特征的因素各不相同．3．（2分）（2017?上海）家用电能表抄见数所用的单位是（）．伏特 DA．千瓦 B．千瓦时C．库仑：电功．【考点】J1【专题】31 ：定性思想；541：电能和电功率．【分析】电能表是测量家庭用电器消耗电能总量的仪表，其单位是千瓦时，简称度．【解答】解：A、千瓦是电功率的单位，而电能表是测量电能（或电功）的，故A不合题意；B、电能表是测量家庭用电器消耗电能总量的仪表，其单位是千瓦时，简称度．故B符合题意；C、库化是电量的单位，而电能表是测量电能（或电功）的，故C不合题意；D、伏特是电压的单位，电能表是测量电能（或电功）的，故D不合题意．．故选B【点评】了解家用电能表抄见数所用的单位，知道电能表是测量电能（或电功）的，同时注意与其它电学物理量单位的区分，难度不大．4．（2分）（2017?上海）光从空气倾斜射入玻璃中，入射角为60°，折射角可能为（）A．60°C D．90°．0° B．35°：光的折射现象及其应用．【考点】AM：光的折射、光的色散．：定性思想；513【专题】31【分析】光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．【解答】解：根据从空气斜射入水中时，入射角为60°，折射角小于入射角．一定错误．ACD故B可能正确，页）31页（共9第．故选B【点评】本题的关键是掌握光的折射规律，明确光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角是解答此题的关键．5．（2分）（2017?上海）四冲程柴油机在工作过程中，将内能转化为机械能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程：内燃机的四个冲程．GM【考点】【专题】12 ：应用题；524：比热容、热机、热值．【分析】柴油机工作的四个冲程中，每个冲程都伴随着能量的转化或消耗．其中在压缩冲程和做功冲程中，存在着机械能与内能的转化．根据这部分基础知识即可确定答案．【解答】解：柴油机正常工作时，在压缩冲程中，活塞对气缸内的气体做功，将机械能转化为内能，使气缸内的气体温度升高；在做功冲程中，汽油燃烧生成的高温高压的燃气推动活塞做功，将内能转化为机械能，带动曲轴转动，对外提供动力．．C故选【点评】内燃机属于热机，热机就是利用内能来工作的机械，将内能转化为机械能．内燃机中涉及到的能量转化是经常考查的知识点，需要引起注意．6．（2分）（2017?上海）两个质量不同的金属块，发出相同热量，降低相同温度，则（）A．质量大的金属块的比热容一定大．质量大的金属块的比热容一定小B．质量的金属块的比热容可能大C．两个金属块的比热容有可能相同D：比热容的概念．GD【考点】：比热容、热机、热值．524：应用题；【专题】12【分析】两个质量不同、散发热量相同的物体，降低相同的温度时，其所能放第10页（共31页）进行判断．△t出热量的多少与其比热容有关，故在分析判断时应联系公式Q=cm，金属块的质量不同，发出的热量相c=Q=cm△t可得【解答】解：据公式正确．同，其变化的温度相同，质量大的金属块的比热容一定小，故B．B故选：【点评】能利用控制变量的思想分析涉及比热容的是解决该题的关键．7．（2分）（2017?上海）甲车从M点、乙车从N点同时相向运动，它们的s﹣t 图象分别如图（ a ）、（ b ）所示，当甲、乙相遇时．乙距M点12米，若甲、乙的速度分别为 v、v ，M、N 间的距离为 s，则（）乙甲米，vs=12B．v＜vA．＜v，s=36米乙甲乙甲米＞．vv，s=18 C．v＞v，s=36米D乙乙甲甲：速度公式及其应用．【考点】69：长度、时间、速度．：信息给予题；571【专题】11 ：计算题；21【分析】（1）根据图甲和图乙读出对应的路程和时间，然后根据速度公式即可求出甲、乙的速度；（2）根据甲、乙各自的速度和时间，算出12s通过的路程，它们的路程之差就是P、Q两点间的距离．【解答】解：（1）由图象可知，s=12m 时，t=6s；s=12m时，t=12s；乙甲甲乙=；=则甲的速度：v=2m/s甲==1m/s；v ＞v乙的速度：v，故=AB错误；乙乙甲，tt=2m/s×=v（2）相遇时，甲通过的路程为：s甲甲，t=v乙车通过的路程为：st=1m/s×乙乙M、N间的距离为：s=s+s=2m/s ×t+1m/s×t=1m/s×t+12m，乙甲第11页（共31页）解得相遇的时间：t=6s，带入M、N间的距离为：s=s+s=2m/s×t+1m/s×t=2m/s 乙甲正确．DC错误，×6s+1m/s×6s=18m．故．故选D【点评】此题考查了速度有关的知识和对图象的分析处理能力；从图象中找出有用的信息，并运用速度的公式求出题目中的量．8．（2分）（2017?上海）在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A．电流表A示数变大示数变小VB．电压表2C．电压表V示数与电压表V 示数的差值变大21示数的比值变大VD．电压表示数与电流表A1：欧姆定律的应用．IHIZ：电路的动态分析；【考点】【专题】12 ：应用题；27 ：动态预测题；53 ：电路和欧姆定律；5A8：电路变化分析综合题．【分析】由电路图可知，R 与R串联，电压表V测电源的电压，电压表V测R21212两端的电压，电流表测电路中的电流．根据电源的电压可知滑片移动时电压表V示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知1电路中电流的变化和R两端的电压变化，根据串联电路的电压特点可知R两端21的电压变化．【解答】解：由电路图可知，R与R串联，电压表V测电源的电压，电压表V2211测R两端的电压，电流表测电路中的电流．2因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，1向右移动滑动变阻器滑片P的过程中，接入电路中的电阻变大，电路中的总电第12页（共31页）阻变大，错误；AI=可知，电路中的电流变小，即电流表A的示数变小，故由两端的电压变小，R由U=IR可知，1因串联电路中总电压等于各分电压之和，错误；BR两端的电压变大，即电压表V的示数变大，故所以，22两端的电压变示数的差值等于R两端的电压，且R示数与电压表因电压表VV1112小，错误；V示数的差值变小，故C示数与所以，电压表V 电压表21A的示数变小可知，电压表V示数与电流表由电压表V的示数不变、电流表A11正确．D示数的比值变大，故．故选D本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应【点评】用，分清电路的连接方式和电表所测的电路元件是关键．分）22二、填空题（共（2017?上海）上海地区家庭电路中，电灯、电视机、电扇等用电器正分）9．（3，工并联伏，这些用电器是的（选填串联或并联）常工作的电压为 220能分别转化为光能、机械能等．作时将电：电功的实质．：家庭电路工作电压、零线火线的辨别方法；J2【考点】IQ：电与热、生活用电．12 ：应用题；542【专题】；220V（【分析】1）家庭电路的电压是（2）家庭电路中各个用电器是互不影响的，所以是并联的关系；（3）用电器工作时，消耗电能，产生其他形式的能．解：【解答】据教材知识可知，家庭电路的电压是220V；由于家庭电路中的用电器互不影响，所以这些用电器是并联的；这些用电器工作时，消耗了电能，产生其他形式的能，所以是将电能转化为其他形式的能的过程．；并联；电；220故答案为：【点评】此题考查了家庭电路的电压、串并联电路的特点和电能的转化，是一页（共第1331页）道基础题．10．（3分）（2017?上海）2017年5月，我国自主研制的C919大型客机在上海首飞成功，客机飞行时．以地面为参照物．客机是运动的（选填“运动”或“静止”）；客机下降过程中，其重力势能减小（选填“增大”、“不变”或“减小”）；客机着陆后减速滑行过程中，客机轮胎表面的温度会升高，这是的方式改变其内能的．通过做功【考点】52：参照物及其选择；FN：动能和势能的大小变化；G9：做功改变物体内能．【专题】523：分子热运动、内能；571：长度、时间、速度；593：机械能及其转化．【分析】如果物体相对于参照物位置保持不变，物体是静止的；如果物体的位置相对于参照物位置不断变化，则物体是运动的；据此分析答题．重力势能的大小与质量和高度有关；改变内能的两种方式是做功和热传递．【解答】解：客机飞行时，相对于地面的位置不断变化，以地面为参照物，客机是运动的．重力势能的大小与质量和高度有关，客机下降时，质量不变，高度减小，所以重力势能减小；客机着陆后减速滑行过程中，客机轮胎与地面摩擦，克服摩擦做功，表面的温度会升高．故答案为：运动；减小；做功．【点评】此题考查了运动和静止的相对性、机械能和改变内能的方式，难度不大．11．（3分）（2017?上海）生活中蕴含着很多物理知识：老花眼镜是利用凸透镜对光的会聚作用制成的（选填“会聚”或“发散”）；运动员把铅球掷出．这主要表明力可以改变物体的运动状态；用吸管吸饮科，是利用大气压的作用．强页）31页（共14第：大气压的综合应用．：力的作用效果；8J【考点】B4：凸透镜的会聚作用；6F ：运动和力．572514【专题】12 ：应用题；：透镜及其应用；）凸透镜对光线有会聚作用；1【分析】（）力可以改变物体的运动状态，也可以改变物体的形状；2（）知道生活中常见大气压的应用．（3解：据课本可知，老花眼镜是凸透镜，其对光线有会聚作用，就是利【解答】用该作用矫正远视眼的；运动员把铅球掷出．这主要表明力可以改变物体的运动状态；在用吸管吸饮科，是利用大气压强的作用将饮料压人吸管的．故答案为：会聚；运动状态；大气压强；此题考查了凸透镜的会聚作用、大气压的利用和力的作用效果．【点评】秒内通过该导体横截面3分）伏，10（2017?上海）某导体两端的电压为912．（0.6安，这段时间内电流做功为通过该导体的电流为，积的电荷量为6库 54 欧．15 伏，其电阻为焦．若将该导体两端的电压调整为12：电功的计算．：电量及其计算；J3IH【考点】：欧姆定律的应用；H4【专题】12 ：应用题；531：电流和电路；533：欧姆定律；541：电能和电功率．【分析】（1）知道10秒内通过该导体横截面积的电荷量，根据I=求出通过导体的电流，根据W=UIt=UQ求出这段时间内电流做的功，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．解：通过导体的电流：【解答】，I===0.6A这段时间内电流做功：，6C=54JW=UIt=UQ=9V×可得，导体的电阻：I=由第15页（共31页）=15Ω，R==因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，不变．15Ω所以，将该导体两端的电压调整为12伏时，导体的电阻仍为．故答案为：0.6；5415；本题考查了电流的定义式和电功公式、欧姆定律的简单应用，关键是【点评】知道导体的电阻与两端的电压和通过的电流无关．匀速提升重为、F（b）所示，分别用力Fa13．（3分）（2017?上海）如图（）、21）中．若不计摩擦和ab 牛的物体，图中的滑轮可以看作省力杠杆；图（ 10牛． 0 牛，物体受到合力的大小为滑轮重力，力F的大小为 10 1：动滑轮及其工作特点．：定滑轮及其工作特点；7W【考点】7V：简单机械．591【专题】12 ：应用题；）定滑轮的本质是等臂杠杆，不省力，也不省距离；动滑轮的本质（1【分析】是动力臂是阻力臂二倍的杠杆，可以省一半的力，但是费距离；解：【解答】是动滑轮，本质是动力臂为阻力臂两倍ba1）是定滑轮，本质是等臂杠杆；（的省力杠杆；；=G=10N2）使用定滑轮不省力也不费力，若不计摩擦和滑轮重力，则F（1图中物体受到的重力和拉力是一对平衡力，其合力的大小a匀速提升物体，则牛．为0．0；b；10故答案为：本题考查了定滑轮和动滑轮的实质，属于力学基础内容的考查，是中【点评】考的热点．，己知电路中仅（2017?上海）在如图所示的电路中，电源电压为2．14（分）U 16第页（共31页）闭合前后，电压表指针的位置不SR上，电键有一处故障，且只发生在电阻R、21若电压表的示数为U变，请根据相关信息写出电压表的示数及相应的故障．，．断路0，说明R说明R断路或R短路；若电压表的示数为112：电流表、电压表在判断电路故障中的应用．IE【考点】：欧姆定律．31 ：定性思想；533【专题】【分析】从两个方面分析：①若电压表有示数说明闭合开关前后，电压表与电源的两端相连，据此定出故障所在；②若电压表无示数说明闭合开关前后，电压表与电源的两端不相连，据此确定出故障所在．解：【解答】①若闭合开关前，电压表有示数，说明电压表通过R与电源的两极连通，此时1电压表的示数为电源电压U；闭合开关后，电压表指针的位置不变，即电压表仍然测电源电压，则故障可能是R短路了（R不分压），也可能是R断路（此时电211．压表串联在电路中测电源电压）②若闭合开关前，电压表无示数，说明电压表与电源的两极不相连，则故障为断路；R1闭合开关后，电压表指针的位置不变，即电压表仍然无示数，也说明是R断路．1故答案为：若电压表的示数为U，说明R断路或R短路；若电压表的示数为0，12断路；说明R1【点评】电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．15．（3分）（2017?上海）研究发现，人体内部存在磁场，人体内部的磁场与人体健康密切相关．①人体内部的磁场与地磁场相比很弱，若用磁感线描述人体内部的磁场和地磁 17第31页（共页）．）a （选填：a、b场，则下列判断中合理的是或 c．人体内部磁场的磁感线分布较疏A、人体内部磁场的磁感线分布较密B、两者磁场的磁感线疏密大致相同C电流周②对人体内部磁场存在的原因提出猜想，请写出一种猜想及其依据．．围有磁场，人体内也有电流：磁场．C6【考点】：磁现象、电生磁．【专题】12 ：应用题；551）为了形象、准确的描述磁场，我们用一些带箭头的曲线来表示，【分析】（1这样的曲线叫磁感线，磁感线也是假想出来的，不是真实存在的；但磁场是确确实实存在．）地磁场的南极在地球的北极附近，地磁场的北极在地球的南极附近，地球2（的南北极与地磁场的南北极是不重合的．解：【解答】①磁场越强，反映在磁感线上分布较密，磁场越弱，反映在磁感线上分布较疏；人体内部的磁场与地磁场相比很弱，若用磁感线描述人体内部的磁场和地磁；a场，则人体内部磁场的磁感线分布较疏，故选②根据奥斯特实验，通电导体周围有磁场，对人体内部磁场存在的原因提出猜想：电流周围有磁场，人体内有电流．；②电流周围有磁场，人体内也有电流．a故答案为：①本题主要考查磁感线、磁场的有关知识，要多加练习．【点评】三、作图题牛，用力的图示法画为G20216．（分）（2017?上海）在图中，小球受到的重力．G出重力：重力示意图．7B【考点】：重力、弹力、摩擦力．【专题】：作图题；14 573 18第页（共31页）【分析】作物体的重力图示时，应先分析出力的大小、方向和作用点，再利用所给出的标度，画出这个力即可．【解答】解：重力的大小为20N，取标度为10N，方向竖直向下，作用在小球的重心，如图所示：。

2017年上海市中考物理试卷及答案要点

上海市教育考试院保留版权初中学业考试（2017）理化试卷（物理）第1页（共11页）2017年上海市初中毕业统一学业考试理化试卷考生注意：1．试卷中的第1~26题为物理部分，第27~51题为化学部分。

2．试卷满分150分。

考试时间100分钟。

3．按要求在答题纸上作答，在试卷、草稿纸上答题一律无效。

物理部分一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置。

更改答案时，用橡皮擦去，重新填涂。

1．在太阳系中，月球属于A ．恒星B ．行星C ．卫星D ．彗星2．新“七不规范”中，“言语不喧哗”提醒大家要控制声音的A ．响度B ．音调C ．音色D ．频率3．家用电能表抄见数所用的单位是A ．千瓦B ．千瓦时C ．库仑D ．伏特4．光从空气斜射入玻璃中，入射角为60°，折射角可能为A ．0°B ．35°C ．60°D ．90°5．四冲程柴油机在工作过程中，将内能转化为机械能的冲程是A ．吸气冲程B ．压缩冲程C ．做功冲程D ．排气冲程6．两个质量不同的金属块，放出相同的热量，降低相同温度，则A ．质量大的金属块的比热容一定大B ．质量大的金属块的比热容一定小C ．质量大的金属块的比热容可能大D ．两个金属块的比热容有可能相同 7．甲车从M 点、乙车从N 点同时相向运动，它们的s-t 图像分别如图1（a ）、（b ）所示。

当甲、乙相遇时，乙距M 点12米。

若甲、乙的速度分别为v、v 乙，M 、N 间的距离为s ，则 A ．v 甲＜v 乙，s =36米 B ．v 甲＜v 乙，s =12米 C ．v 甲＞v 乙，s =36米 D ．v 甲＞v 乙，s =18米4（a ）图1 （b ）初中学业考试（2017）理化试卷（物理）第2页（共11页）8．在图2所示的电路中，电源电压保持不变。

2017上海物理中考真题

2017年上海市初中毕业统一学业考试.物理(满分：90分理化合卷共用100分钟)一、选择题(共16分)下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置．更改答案时，用橡皮擦去，重新填涂．1. 在太阳系中，月球属于()A. 恒星B. 行星C. 卫星D. 彗星2. 新“七不规范”中，“言语不喧哗”提醒大家要控制声音的()A. 响度B. 音调C. 音色D. 频率3. 家用电能表抄见数所用的单位是()A. 千瓦B. 千瓦时C. 库仑D. 伏特4. 光从空气斜射入玻璃中，入射角为60°，折射角可能为()A. 0°B. 35°C. 60°D. 90°5. 四冲程柴油机在工作过程中，将内能转化为机械能的冲程是()A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程6. 两个质量不同的金属块，放出相同热量，降低相同温度，则()A. 质量大的金属块的比热容一定大B. 质量大的金属块的比热容一定小C. 质量大的金属块的比热容可能大D. 两个金属块的比热容有可能相同7. 甲车从M点、乙车从N点同时相向运动，它们的s－t图像分别如图(a)、(b)所示，当甲、乙相遇时，乙距M点12米，若甲、乙的速度分别为v甲、v乙，M、N间的距离为s，则()第7题图A. v甲<v乙，s＝36米B. v甲<v乙，s＝12米C. v甲>v乙，s＝36米D. v甲>v乙，s＝18米8. 在如图所示的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中()第8题图A. 电流表A的示数变大B. 电压表V2的示数变小C. 电压表V1示数与电压表V2示数的差值变大D. 电压表V1示数与电流表A示数的比值变大二、填空题(共22分)请将结果填入答题纸的相应位置．9. 上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为________伏，这些用电器是________的(选填“串联”或“并联”)，工作时将________能分别转化为光能、机械能等．10. 2017年5月，我国自主研制的C919大型客机在上海首飞成功．客机飞行时，以地面为参照物，客机是________的(选填“运动”或“静止”)；客机下降过程中，其重力势能________(选填“增大”、“不变”或“减小”)；客机着陆后减速滑行过程中，客机轮胎表面的温度会升高，这是通过________的方式改变其内能的．11. 生活中蕴含着很多物理知识：老花眼镜是利用凸透镜对光的________作用制成的(选填“会聚”或“发散”)；运动员把铅球掷出，这主要表明力可以改变物体的________；用吸管吸饮料，是利用________的作用．12. 某导体两端的电压为9伏，10秒内通过该导体横截面的电荷量为6库，通过该导体的电流为________安，这段时间内电流做功为________焦；若将该导体两端的电压调整为12伏，其电阻为________欧．13. 如图(a)、(b)所示，分别用力F1、F2匀速提升重为10牛的物体，图________中的滑轮可以看作省力杠杆；图(a)中，若不计摩擦和滑轮重力，力F1的大小为________牛，物体受到合力的大小为________牛．第13题图14.在如图所示的电路中，电源电压为U，已知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数及相对应的故障．________________________________________________________________________第14题图15. 研究发现，人体内部存在磁场，人体内部的磁场与人体健康密切相关．①人体内部的磁场与地磁场相比很弱．若用磁感线描述人体内部的磁场和地磁场，则下列判断中合理的是________(选填“a”、“b”或“c”)．a. 人体内部磁场的磁感线分布较疏b. 人体内部磁场的磁感线分布较密c. 两者磁场的磁感线疏密大致相同②对人体内部磁场存在的原因提出猜想，请写出一种猜想及其依据．_________________________________________________________________________________________________________________________________三、作图题(共7分)请将图直接画在答题纸的相应位置，作图必须使用2B铅笔．16.如图所示，小球受到的重力G为20牛．用力的图示法画出重力G.第16题图17.如图所示，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小．第17题图18. 如图所示电路的○里填上适当的电表符号．要求：闭合电键S，两灯均能发光．第18题图四、计算题(共27分)请将计算过程和答案写入答题纸的相应位置．19. 金属块排开水的体积为2×10－3米3.求金属块受到浮力F浮的大小．20. 物体在50牛的水平拉力作用下沿拉力方向做匀速直线运动，10秒内前进了20米．求此过程中拉力做的功W和拉力的功率P.21. 甲、乙两个薄壁圆柱形容器(容器足够高)置于水平地面上．甲容器底面积为6×10－2米2，盛有质量为8千克的水，乙容器盛有深度为0.1米、质量为2千克的水．①求乙容器中水的体积V乙．②求乙容器底部受到水的压强p乙．③现从甲容器中抽取部分水注入乙容器后，甲、乙两容器底部受到水的压力相同．求抽水前后甲容器底部受到水的压强变化量Δp甲．22. 在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧．闭合电键S，两电流表的示数分别为0.8 安和0.3安．①求电源电压U.②求通过电阻R2的电流I2.③现用电阻R0替换电阻R1、R2中的一个，替换前后，只有一个电流表的示数发生了变化，且电源的电功率变化了0.6瓦，求电阻R0的阻值．第22题图五、实验题(共18分)请根据要求在答题纸的相应位置作答．第23题图23. 如图所示的弹簧测力计的最小分度值为________牛，读数为________牛．在“探究杠杆平衡的条件”实验中，需要测量的物理量是________、动力臂、阻力和阻力臂，为了能直接读出力臂的数值，应使杠杆在________位置保持平衡．24. 在“探究平面镜成像的特点”实验中，玻璃板应________放置在水平桌面上；为得到像与物体到镜面的距离关系，物体需放在________位置多次实验(选填“同一”或“不同”)．如图所示，在“探究凸透镜成像的规律”实验中，凸透镜置于光具座的A点处，蜡烛、________应置于凸透镜的两侧，若蜡烛置于B点处，得到缩小的实像，则该凸透镜的焦距________10厘米(选填“大于”、“等于”或“小于”)．第24题图25. 小明用六个重力G均为10牛、体积不同的球体，研究放入球体前后容器底部受到水的压力增加量ΔF的情况．他分别将球体放入盛有等质量水的相同容器中，待球体静止，得到容器底部受到水的压力增加量ΔF.实验数据和实验现象见下表.时，________________________________________________________________________.观察序号4或5或6中的实验现象并比较ΔF和G的大小关系，可得出的初步结论是：________________________________．②小明得出“在盛有等质量水的相同容器中，当放入球体的重力相同时，球体的体积越大，ΔF越大”的结论．由表中实验序号________的现象、数据及相关条件可判断小明得出的结论不正确．③分析表中序号1～6的现象、数据及相关条件，可得出：在盛有等质量水的相同容器中，当放入球体的重力相同时，________体积越大，ΔF越大．26. 小华做“测定小灯泡的电功率”实验，现有电源(电压保持不变)、待测小灯泡(标有“0.28 A”字样)、电流表、电压表(只有0～3伏挡完好)、滑动变阻器、电键及导线若干．小华正确连接电路后进行实验，在移动变阻器滑片至某一位置时，发现电压表、电流表的示数如图(a)(b)所示．他经过思考重新连接电路进行实验，将新测得的三组数据记录在下表中．第26题图②请根据相关信息，求出电源电压及小灯泡的额定功率．________(本小题需写出计算过程)2016年上海市初中毕业统一学业考试·物理试卷(满分：90分，考试时间：100分钟)一、选择题(下列各题均只有一个正确选项，共16分)1. 下列粒子中，带负电的是()A. 电子B. 中子C. 质子D. 核子2. 我们能分辨女高音、女中音，这主要是根据声音有不同的()A. 响度B. 音调C. 音色D. 振幅3. 四冲程柴油机在工作过程中，将内能转化为机械能的冲程是()A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程4. 下列各种单色光中，属于三原色光之一的是()A. 紫光B. 红光C. 橙光D. 黄光5. 汽车发动机常用水做冷却剂，主要是因为水的()A. 比热容较大B. 比热容较小C. 密度较大D. 密度较小6. 某凸透镜的焦距为10厘米，若物体在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜距离可能为()A. 3厘米B. 13厘米C. 23厘米D. 33厘米7. 将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1＞v2.已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则()A. F1可能大于GB. F2可能小于GC. F1一定大于F2D. F1一定等于F28. 在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中()第8题图A. 电压表的示数变小B. 电流表的示数变大C. 电压表示数与电流表示数的比值变大D. 电压表示数与电流表示数乘积变大二、填空题(共23分)9. 家庭电路中，电视机与电灯是________的(选择“串联”或“并联”)；电灯工作消耗的是________能；额定功率为0.5千瓦的用电器正常工作3小时，耗电________度．第10题图10. 如图所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的________(选填“运动状态”或“形状”)；以地面为参照物，球在上升过程中是________的(选填“运动”或“静止”)，其重力势能________(选填“增大”、“不变”或“减小”)．11. 一壶水在炉火上加热，水温升高，其内能________(选填“增大”、“不变”或“减小”)，改变物体内能有两种方式，这是通过________方式改变其内能的.2千克的水温度升高10 ℃，水吸收的热量为________焦．[c水＝4.2×103 J/(kg·℃)]12. 某导体两端的电压为3伏时，10秒内通过该导体横截面的电荷量为3库，通过该导体的电流为________安，这段时间内电流做功为________焦，该导体两端电压改变为6伏时，其电阻为________欧．13. 质量为5千克的物体受到重力的大小为________牛、方向________，若该物体的体积为3×10－3米3，浸没在水中时受到浮力的大小为________牛．第14题图14. 在如图所示的电路中，电源电压保持不变．闭合电键S ，发现只有两个电表的指针发生偏转，已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障． ①电路中的故障可能是________；②接着，移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了改变，则故障一定是________．①当温度为5 ℃、气压为104 000帕时，干燥空气的密度为________千克/米. ②干燥空气的密度与气压的关系是：________．③通常情况下，某地区冬季的气压比夏季高，则该地区冬季干燥空气的密度________夏季干燥空气的密度(选填“大于”、“等于”或“小于”)．三、作图题(共7题)16. 在图中，小球受到绳子的拉力F 为2牛．用力的图示法画出拉力F .第16题图17. 在图中，根据给出的入射光线AO 画出反射光线OB ，并标出反射角的度数．第17题图18. 根据图中通电螺线管的N 极，标出磁感线方向、小磁针的N 极，并在括号内标出电源的正、负极．第18题图四、计算题(共26分)19. 某物体做匀速直线运动，其s－t图像如图所示，求该物体的速度v.第19题图20. 物体在30牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米．求此过程中拉力做的功W和功率P.21. 如图所示，柱形容器A和均匀圆柱体B置于水平地面上，A中盛有体积为6×10－3米3的水，B受到的重力为250牛，B的底面积为5×10－2米2.①求A中水的质量m水．②求B对水平地面的压强pB.③现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度之比h′B∶h水为2∶3，且B剩余部分对水平地面的压强等于水对容器A底部的压强，求B的密度ρB.第21题图22. 在如图所示的电路中，电源电压保持不变．闭合电键S后，电压表的示数为1伏，电流表的示数为0.1 安．①求电阻R1的阻值．②在移动变阻器R2滑片P的过程中，当电阻R1两端的电压分别为U0、8U0时，变阻器R2的电功率相等，求电源电压U.第22题图五、实验题(共18分)请根据要求在答题纸的相应位置作答．第23题图23. 实验室中，常用天平来测量物体的________，测量时应将砝码放在天平的________盘内．在图中，弹簧测力计的量程为________牛，读数为________牛．24. 在“探究杠杆平衡的条件”实验中，需记录动力、动力臂、________和阻力臂，为便于直接在杠杆上读出力臂的数值，应使杠杆在________位置保持平衡．在“探究平面镜成像的特点”实验中，为了能够找到________像的位置(选填“实”或“虚”)，采用________作为平面镜．25. 为了研究圆柱体浸入水的过程中水对容器底部的压强情况，某小组同学选用高度H 、底面积S 均不同的圆柱体A 和B 进行实验．如图所示，他们设法使圆住体A 逐步浸入水中，测量并记录其下表面到水面的距离h 及水对容器底部的压强p ，接着仅换用圆柱体B 重新实验，并将全部实验数据记录在表一中(实验中容器内水均未溢出)．第25题图表一当h ＜H 时，p 随h 的增大而增大．②分析比较实验序号4、5与6或11与12数据中p 和h 的关系及相关条件，可得出的初步结论是：同一圆柱体浸入水的过程中，________．③由实验序号3与8或4与10的数据及相关条件，发现两圆柱体浸入水的过程中，存在h 不同而p 相同的现象．若用圆柱体A 、B 进一步实验，请在表二中填入拟进行实验的数据，使每一组实验中水对容器底部的压强p 相同．表二26. 小华同学做“用电流表、电压表测电阻”实验，现有电源(电压为2伏的整数倍且保持不变)、待测电阻R x 、电流表、电压表(只有0～3伏挡完好)、滑动变阻器(标有“20 Ω 2 A ”字样)、电键以及导线若干．实验中，小华正确连接电路，且使变阻器接入电路中的电阻最大，闭合电键时电表示数如图(a )、(b )所示．小华的实验记录①通过计算说明实验所用电源的电压________________．②小华移动变阻器的滑片，观察到电表示数变化范围较小．然后他调整了电表的接入位置重新实验；(a)根据图中电表的示数等信息判断，在闭合电键时能否使变阻器接入电路中的电阻最大，并简述理由．______________________________________(b)根据小华重新实验中所记录的一组数据(见上表)，计算待测电阻Rx的阻值(精确到0.1欧)．________________________________________________________________________。

2017年上海市中考物理试卷(解析版)

2017年市中考物理试卷一、选择题〔共16分〕1．在太阳系中．月球属于〔〕A．恒星B．行星C．卫星D．彗星2．新“七不规〞中．“言语不喧哗〞提醒大家要控制声音的〔〕A．响度B．音调C．音色D．频率3．家用电能表抄见数所用的单位是〔〕A．千瓦B．千瓦时C．库仑D．伏特4．光从空气倾斜射入玻璃中，入射角为60°，折射角可能为〔〕A．0°B．35°C．60°D．90°5．四冲程柴油机在工作过程中，将能转化为机械能的冲程是〔〕A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程6．两个质想不同的金属块，发出一样热量，降低一样温度，那么〔〕A．质量大的金属块的比热容一定大B．质量大的金属块的比热容一定小C．质量的金属块的比热容可能大D．两个金属块的比热容有可能一样7．甲车从M点、乙车从N点同时相向运动，它们的s﹣t图象分别如图〔a 〕、〔b 〕所示，当甲、乙相遇时．乙距M点12米，假设甲、乙的速度分别为v甲、v乙，M、N 间的距离为s，那么〔〕A．v甲＜v乙，s=36米B．v甲＜v乙，s=12米C．v甲＞v乙，s=36米D．v甲＞v乙，s=18米8．在如下图的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中〔〕A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大二、填空题〔共22分〕9．地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为伏，这些用电器是的〔选填串联或并联〕，工作时将能分别转化为光能、机械能等．10．2017年5月，我国自主研制的C919大型客机在首飞成功，客机飞行时．以地面为参照物．客机是的〔选填“运动〞或“静止〞〕；客机下降过程中，其重力势能〔选填“增大〞、“不变〞或“减小〞〕；客机着陆后减速滑行过程中，客机轮胎外表的温度会升高，这是通过的方式改变其能的．11．生活中蕴含着很多物理知识：老花眼镜是利用凸透镜对光的作用制成的〔选填“会聚〞或“发散〞〕；运动员把铅球掷出．这主要说明力可以改变物体的；用吸管吸饮科，是利用的作用．12．某导体两端的电压为9伏，10秒通过该导体横截面积的电荷量为6库，通过该导体的电流为安，这段时间电流做功为焦．假设将该导体两端的电压调整为12伏，其电阻为欧．13．如图〔a〕、〔b〕所示，分别用力F1、F2匀速提升重为10牛的物体，图中的滑轮可以看作省力杠杆；图〔a〕中．假设不计摩擦和滑轮重力，力F1的大小为牛，物体受到合力的大小为牛．14．在如下图的电路中，电源电压为U，己知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数与相应的故障．．15．研究发现，人体部存在磁场，人体部的磁场与人体健康密切相关．①人体部的磁场与地磁场相比很弱，假设用磁感线描述人体部的磁场和地磁场，那么以下判断中合理的是〔选填：a、b或c〕．A．人体部磁场的磁感线分布较疏B、人体部磁场的磁感线分布较密C、两者磁场的磁感线疏密大致一样②对人体部磁场存在的原因提出猜测，请写出一种猜测与其依据．．三、作图题16．在图中，小球受到的重力G为20牛，用力的图示法画出重力G．17．在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小．18．在如下图电路的○里填上适当的电表符号，要求：闭合电键S，两灯均能发光．四．计算题〔共27分〕19．金属块排开水的体积为2×l0﹣3米3，求金属块受到浮力F浮的大小．20．物体在50牛的水平拉力作用下沿拉力方向做匀速直线运动，10秒前进了20米，求此过程中拉力做的功W和拉力的功率P．21．甲、乙两个薄壁圆柱形容器〔容器足够高〕置于水平地面上．甲容器底面积为6×10﹣2米2，盛有质量为8千克的水，乙容器盛有深度为0.1米、质量为2千克的水．．①求乙容器中水的体积V乙②求乙容器底部受到水的压强P．乙③现从甲容器中抽取局部水注入乙容器后，甲、乙两容器底部受到水的压力一样，．求抽水前后甲容器底部受到水的压强变化量△P甲22．在如下图的路中，电源电压保持不变，电阻R1的阻值为20欧，闭合电键S，两电流表的示数分别为0.8安和0.3安．①求电源电压U．②求通过电阻R2的电流I2．③现用电阻R0替换电阻R1、R2中的一个，替换前后，只有一个电流表的示数发生了变化，且电源的电功率变化了0.6瓦，求电阻R0的阻值．五．实验题〔共18分〕23．如下图的弹簧测力计的最小分度值为牛，读数为牛．在“探究杠杆平衡的条件〞实验中，需要测量的物理量是、动力臂、阻力和阻力臂，为了能直接读出力臂的数值，应使杠杆在位置保持平衡．24．在“探究平面镜成像的特点〞实验中，玻璃板应放置在水平桌面上；为得到像与物体到镜面的距离关系，物体需放在位置屡次实验〔选填“同一〞或“不同〞〕，如下图，在“探究凸透镜成像的规律〞的实验中，凸透镜置于光具座的A 点处，蜡烛、应置于凸透镜的两侧，假设蜡烛置于B点处，得到缩小的实像，那么该凸透镜的焦距10厘米〔选填“大于〞、“等于〞或“小于〞〕．25．小明用六个重力G均为10牛，体积不同的球体，研究放入球体前后容器底部受到水的压力增加量△F的情况．他分别将球体放入盛有等质量水的一样容器中，待球体静止，得到容器底部受到水的压力增加量△F，实验数据和实验现象如表实验序号123456A B C D E F放入的球体△F〔牛〕568101010实验现象〔1〕观察序号1或2或3中的实验现象并比拟△F和G的大小关系，可得出的初步结论是：当放入的球体在水中沉底时，．观察序号4或5或6中实验现象并比拟△F和G的大小关系，可得出的初步结论是，．〔2〕小明得出“在盛有等质量水的一样容器中，当放入球体的重力一样时，球体的体积越大，△F越大〞的结论．由表中实验序号的现象，数据与相关条件可判断小明得出的结论不正确．〔3〕分析表中序号1﹣6的现象，数据与相关条件，可得出：在盛有等质量水的一样容器中，当放入球体的重力一样时，体积越大，△F越大．26．小华做“测定小灯泡的电功率〞的实验，现有电源〔电压保持不变〕，待测小灯泡〔标有“0.28A〞字样〕、电流表、电压表〔只有0～3伏档完好〕、滑动变阻器、电键与导线假设干．小华正确连接电路后进展实验，在移动变阻器滑片至某一位置时，发现电压表、电流表的示数如图〔a〕、〔b〕所示，他经过思考重新连接电路进展实验，将新测得的三组数据记录在如表中．电压U/〔伏〕电流I〔安〕1 3.00.242 2.20.283 1.70.30〔1〕图〔b〕中电流表的示数为安．〔2〕请根据相关信息，求出电源电压与小灯泡的额定功率．〔本小题需写出计算过程〕2017年市中考物理试卷参考答案与试题解析一、选择题〔共16分〕1．在太阳系中．月球属于〔〕A．恒星B．行星C．卫星D．彗星【考点】34：人类探究太阳系与宇宙的历程．【分析】解答此题应掌握：能够自身发光发热的星体称为恒星，离我们最近的恒星为太阳；同时应记清太阳系里的八大行星．【解答】解：太阳是能够发光发热的星体，是离我们最近的恒星；地球是围绕太阳转动的一颗行星；而月球是地球的一颗卫星；应选C．2．新“七不规〞中．“言语不喧哗〞提醒大家要控制声音的〔〕A．响度B．音调C．音色D．频率【考点】9I：音调、响度与音色的区分．【分析】声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的上下，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性．【解答】解：校园和一些公共场所有“言语不喧哗〞的规定，指的是声音大，即指声音的响度大；故答案为：响度；3．家用电能表抄见数所用的单位是〔〕A．千瓦B．千瓦时C．库仑D．伏特【考点】J1：电功．【分析】电能表是测量家庭用电器消耗电能总量的仪表，其单位是千瓦时，简称度．【解答】解：A、千瓦是电功率的单位，而电能表是测量电能〔或电功〕的，故A不合题意；B、电能表是测量家庭用电器消耗电能总量的仪表，其单位是千瓦时，简称度．故B符合题意；C、库化是电量的单位，而电能表是测量电能〔或电功〕的，故C不合题意；D、伏特是电压的单位，电能表是测量电能〔或电功〕的，故D不合题意．应选B．4．光从空气倾斜射入玻璃中，入射角为60°，折射角可能为〔〕A．0°B．35°C．60°D．90°【考点】AM：光的折射现象与其应用．【分析】光的折射定律：折射光线、入射光线和法线在同一平面，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．【解答】解：根据从空气斜射入水中时，入射角为60°，折射角小于入射角．故B可能正确，ACD一定错误．应选B．5．四冲程柴油机在工作过程中，将能转化为机械能的冲程是〔〕A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程【考点】GM：燃机的四个冲程．【分析】柴油机工作的四个冲程中，每个冲程都伴随着能量的转化或消耗．其中在压缩冲程和做功冲程中，存在着机械能与能的转化．根据这局部根底知识即可确定答案．【解答】解：柴油机正常工作时，在压缩冲程中，活塞对气缸的气体做功，将机械能转化为能，使气缸的气体温度升高；在做功冲程中，汽油燃烧生成的高温高压的燃气推动活塞做功，将能转化为机械能，带动曲轴转动，对外提供动力．应选C．6．两个质想不同的金属块，发出一样热量，降低一样温度，那么〔〕A．质量大的金属块的比热容一定大B．质量大的金属块的比热容一定小C．质量的金属块的比热容可能大D．两个金属块的比热容有可能一样【考点】GD：比热容的概念．【分析】两个质量不同、散发热量一样的物体，降低一样的温度时，其所能放出热量的多少与其比热容有关，故在分析判断时应联系公式Q=cm△t进展判断．【解答】解：据公式Q=cm△t可得c=，金属块的质量不同，发出的热量一样，其变化的温度一样，质量大的金属块的比热容一定小，故B正确．应选：B．7．甲车从M点、乙车从N点同时相向运动，它们的s﹣t图象分别如图〔a 〕、〔b 〕所示，当甲、乙相遇时．乙距M点12米，假设甲、乙的速度分别为v甲、v乙，M、N 间的距离为s，那么〔〕A．v甲＜v乙，s=36米B．v甲＜v乙，s=12米C．v甲＞v乙，s=36米D．v甲＞v乙，s=18米【考点】69：速度公式与其应用．【分析】〔1〕根据图甲和图乙读出对应的路程和时间，然后根据速度公式即可求出甲、乙的速度；〔2〕根据甲、乙各自的速度和时间，算出12s通过的路程，它们的路程之差就是P、Q两点间的距离．【解答】解：〔1〕由图象可知，s甲=12m时，t甲=6s；s乙=12m时，t乙=12s；那么甲的速度：v甲===2m/s；乙的速度：v乙===1m/s；v甲＞v乙，故AB错误；〔2〕相遇时，甲通过的路程为：s甲=v甲t=2m/s×t，乙车通过的路程为：s乙=v乙t=1m/s×t，M、N间的距离为：s=s甲+s乙=2m/s×t+1m/s×t=1m/s×t+12m，解得相遇的t=6s，带入M、N间的距离为：s=s甲+s乙=2m/s×t+1m/s×t=2m/s×6s+1m/s×6s=18m．故C错误，D正确．应选D．8．在如下图的电路中，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中〔〕A．电流表A示数变大B．电压表V2示数变小C．电压表V1示数与电压表V2示数的差值变大D．电压表V1示数与电流表A示数的比值变大【考点】IZ：电路的动态分析；IH：欧姆定律的应用．【分析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流．根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化．【解答】解：由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流．因电源电压保持不变，所以，滑片移动时，电压表V1的示数不变，向右移动滑动变阻器滑片P的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表A的示数变小，故A错误；由U=IR可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数变大，故B错误；因电压表V1示数与电压表V2示数的差值等于R1两端的电压，且R1两端的电压变小，所以，电压表V1示数与电压表V2示数的差值变小，故C错误；由电压表V1的示数不变、电流表A的示数变小可知，电压表V1示数与电流表A 示数的比值变大，故D正确．应选D．二、填空题〔共22分〕9．地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为220伏，这些用电器是并联的〔选填串联或并联〕，工作时将电能分别转化为光能、机械能等．【考点】IQ：家庭电路工作电压、零线火线的区分方法；J2：电功的实质．【分析】〔1〕家庭电路的电压是220V；〔2〕家庭电路中各个用电器是互不影响的，所以是并联的关系；〔3〕用电器工作时，消耗电能，产生其他形式的能．【解答】解：据教材知识可知，家庭电路的电压是220V；由于家庭电路中的用电器互不影响，所以这些用电器是并联的；这些用电器工作时，消耗了电能，产生其他形式的能，所以是将电能转化为其他形式的能的过程．故答案为：220；并联；电；10．2017年5月，我国自主研制的C919大型客机在首飞成功，客机飞行时．以地面为参照物．客机是运动的〔选填“运动〞或“静止〞〕；客机下降过程中，其重力势能减小〔选填“增大〞、“不变〞或“减小〞〕；客机着陆后减速滑行过程中，客机轮胎外表的温度会升高，这是通过做功的方式改变其能的．【考点】52：参照物与其选择；FN：动能和势能的大小变化；G9：做功改变物体能．【分析】如果物体相对于参照物位置保持不变，物体是静止的；如果物体的位置相对于参照物位置不断变化，那么物体是运动的；据此分析答题．重力势能的大小与质量和高度有关；改变能的两种方式是做功和热传递．【解答】解：客机飞行时，相对于地面的位置不断变化，以地面为参照物，客机是运动的．重力势能的大小与质量和高度有关，客机下降时，质量不变，高度减小，所以重力势能减小；客机着陆后减速滑行过程中，客机轮胎与地面摩擦，克制摩擦做功，外表的温度会升高．故答案为：运动；减小；做功．11．生活中蕴含着很多物理知识：老花眼镜是利用凸透镜对光的会聚作用制成的〔选填“会聚〞或“发散〞〕；运动员把铅球掷出．这主要说明力可以改变物体的运动状态；用吸管吸饮科，是利用大气压强的作用．【考点】B4：凸透镜的会聚作用；6F：力的作用效果；8J：大气压的综合应用．【分析】〔1〕凸透镜对光线有会聚作用；〔2〕力可以改变物体的运动状态，也可以改变物体的形状；〔3〕知道生活中常见大气压的应用．【解答】解：据课本可知，老花眼镜是凸透镜，其对光线有会聚作用，就是利用该作用矫正远视眼的；运动员把铅球掷出．这主要说明力可以改变物体的运动状态；在用吸管吸饮科，是利用大气压强的作用将饮料压人吸管的．故答案为：会聚；运动状态；大气压强；12．某导体两端的电压为9伏，10秒通过该导体横截面积的电荷量为6库，通过该导体的电流为0.6安，这段时间电流做功为54焦．假设将该导体两端的电压调整为12伏，其电阻为15欧．【考点】IH：欧姆定律的应用；H4：电量与其计算；J3：电功的计算．【分析】〔1〕知道10秒通过该导体横截面积的电荷量，根据I=求出通过导体的电流，根据W=UIt=UQ求出这段时间电流做的功，根据欧姆定律求出导体的电阻；〔2〕电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．【解答】解：通过导体的电流：I===0.6A，这段时间电流做功：W=UIt=UQ=9V×6C=54J，由I=可得，导体的电阻：R===15Ω，因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，将该导体两端的电压调整为12伏时，导体的电阻仍为15Ω不变．故答案为：0.6；54；15．13．如图〔a〕、〔b〕所示，分别用力F1、F2匀速提升重为10牛的物体，图b 中的滑轮可以看作省力杠杆；图〔a〕中．假设不计摩擦和滑轮重力，力F1的大小为10牛，物体受到合力的大小为0牛．【考点】7V：定滑轮与其工作特点；7W：动滑轮与其工作特点．【分析】〔1〕定滑轮的本质是等臂杠杆，不省力，也不省距离；动滑轮的本质是动力臂是阻力臂二倍的杠杆，可以省一半的力，但是费距离；【解答】解：〔1〕a是定滑轮，本质是等臂杠杆；b是动滑轮，本质是动力臂为阻力臂两倍的省力杠杆；〔2〕使用定滑轮不省力也不费力，假设不计摩擦和滑轮重力，那么F1=G=10N；匀速提升物体，那么a图中物体受到的重力和拉力是一对平衡力，其合力的大小为0牛．故答案为：b；10；0．14．在如下图的电路中，电源电压为U，己知电路中仅有一处故障，且只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数与相应的故障．假设电压表的示数为U，说明R2断路或R1短路；假设电压表的示数为0，说明R1断路．【考点】IE：电流表、电压表在判断电路故障中的应用．【分析】从两个方面分析：①假设电压表有示数说明闭合开关前后，电压表与电源的两端相连，据此定出故障所在；②假设电压表无示数说明闭合开关前后，电压表与电源的两端不相连，据此确定出故障所在．【解答】解：①假设闭合开关前，电压表有示数，说明电压表通过R1与电源的两极连通，此时电压表的示数为电源电压U；闭合开关后，电压表指针的位置不变，即电压表仍然测电源电压，那么故障可能是R1短路了〔R1不分压〕，也可能是R2断路〔此时电压表串联在电路中测电源电压〕．②假设闭合开关前，电压表无示数，说明电压表与电源的两极不相连，那么故障为R1断路；闭合开关后，电压表指针的位置不变，即电压表仍然无示数，也说明是R1断路．故答案为：假设电压表的示数为U，说明R2断路或R1短路；假设电压表的示数为0，说明R1断路；15．研究发现，人体部存在磁场，人体部的磁场与人体健康密切相关．①人体部的磁场与地磁场相比很弱，假设用磁感线描述人体部的磁场和地磁场，那么以下判断中合理的是a〔选填：a、b或c〕．A．人体部磁场的磁感线分布较疏B、人体部磁场的磁感线分布较密C、两者磁场的磁感线疏密大致一样②对人体部磁场存在的原因提出猜测，请写出一种猜测与其依据．电流周围有磁场，人体也有电流．【考点】C6：磁场．【分析】〔1〕为了形象、准确的描述磁场，我们用一些带箭头的曲线来表示，这样的曲线叫磁感线，磁感线也是假想出来的，不是真实存在的；但磁场是确确实实存在．〔2〕地磁场的南极在地球的北极附近，地磁场的北极在地球的南极附近，地球的南北极与地磁场的南北极是不重合的．【解答】解：①磁场越强，反映在磁感线上分布较密，磁场越弱，反映在磁感线上分布较疏；人体部的磁场与地磁场相比很弱，假设用磁感线描述人体部的磁场和地磁场，那么人体部磁场的磁感线分布较疏，应选a；②根据奥斯特实验，通电导体周围有磁场，对人体部磁场存在的原因提出猜测：电流周围有磁场，人体有电流．故答案为：①a；②电流周围有磁场，人体也有电流．三、作图题16．在图中，小球受到的重力G为20牛，用力的图示法画出重力G．【考点】7B：重力示意图．【分析】作物体的重力图示时，应先分析出力的大小、方向和作用点，再利用所给出的标度，画出这个力即可．【解答】解：重力的大小为20N，取标度为10N，方向竖直向下，作用在小球的重心，如下图：17．在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小．【考点】A8：作光的反射光路图．【分析】根据反射定律：反射光线、入射光线和法线在同一平面，反射光线、入射光线分居法线两侧，反射角等于入射角，作出入射光线并标出入射角与其度数．【解答】解：由图知，反射角为30°，可得入射角也为30°，在法线左侧画出入射光线，度数等于反射角为30°即可，如下图：18．在如下图电路的○里填上适当的电表符号，要求：闭合电键S，两灯均能发光．【考点】HX：电流表的使用；I3：电压表的使用．【分析】据电流表是串联使用，电压表是并联使用分析．【解答】解：根据电路图可知，上面的电表串联在干路中，因此为电流表；中间的电表与灯泡L1串联，因此为电流表；下面的电表与灯泡L1并联，因此为电压表．如以下图所示：故答案为：见上图．四．计算题〔共27分〕19．金属块排开水的体积为2×l0﹣3米3，求金属块受到浮力F浮的大小．【考点】8P：浮力大小的计算．=ρ液【分析】知道金属块排开水的体积，利用阿基米德原理的推导公式F浮=G排gV排求金属块受到水的浮力．【解答】解：金属块所受浮力：F浮=ρ水gV排=1.0×103kg/m3×9.8N/kg×2×10﹣3m3=19.6N．答：金属块受到浮力的大小为19.6N．20．物体在50牛的水平拉力作用下沿拉力方向做匀速直线运动，10秒前进了20米，求此过程中拉力做的功W和拉力的功率P．【考点】EC：功的计算；FF：功率的计算．【分析】知道水平拉力的大小和前进的距离，根据W=Fs求出拉力做的功，根据P=求出功率的大小．【解答】解：拉力做的功：W=Fs=50N×20m=1000J；拉力的功率：P===100W．答：此过程中拉力做的功为1000J，功率为100W．21．甲、乙两个薄壁圆柱形容器〔容器足够高〕置于水平地面上．甲容器底面积为6×10﹣2米2，盛有质量为8千克的水，乙容器盛有深度为0.1米、质量为2千克的水．．①求乙容器中水的体积V乙．②求乙容器底部受到水的压强P乙③现从甲容器中抽取局部水注入乙容器后，甲、乙两容器底部受到水的压力一样，求抽水前后甲容器底部受到水的压强变化量△P．甲【考点】2B：密度公式的应用；89：液体的压强的计算．【分析】①水的质量和密度，两者之比得到其体积；②水的密度和深度，可以得到水对容器底的压强；③放在水平面上的物体对水平面的压力等于物体的重力．薄壁容器质量不考虑，根据两个容器中原来水的质量和质量多少变化后的压力一样，可以得到甲减少的水的质量，进一步得到重力；根据甲减少水的重力和容器底面积，得到甲容器底部受到水的压强变化量．【解答】解：①因为ρ=，所以乙容器中水的体积：V乙===2×10﹣3m3；②乙容器中水对容器底的压强：p乙=ρ水gh乙=1.0×103kg/m3×9.8N/kg×0.1m=980Pa；③从甲容器中抽取局部水注入乙容器后，甲、乙两容器底部受到水的压力一样，也就是剩余水的重力一样，甲容器剩余水的质量：m剩==5kg，甲抽出水的质量：△m=m甲﹣m剩=8kg﹣5kg=3kg，甲容器中水对容器底减小的压力：△F=△G=△mg=3kg×9.8N/kg=29.4N，甲容器中水对容器底压强的变化量：△p===490Pa．答：①乙容器中水的体积为2×10﹣3m3；②乙容器底部受到水的压强为980Pa；③抽水前后甲容器底部受到水的压强变化量为490Pa．22．在如下图的路中，电源电压保持不变，电阻R1的阻值为20欧，闭合电键S，两电流表的示数分别为0.8安和0.3安．①求电源电压U．②求通过电阻R2的电流I2．。

2017年上海市中考物理试卷及答案

当甲、乙相遇时，乙距M 点12米。

10. 2017年5月，我国自主研制的C919大型客机在上海首飞成功。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2017年上海市初中毕业统一学业考试试卷分析理化试卷物理部分一、选择题（共16分）1. 在太阳系中，月球属于（）A.恒星B.行星C.卫星D.彗星【答案】 C【测量目标、考察内容】 1.3.1宇宙、太星系【难度系数】简单【解题思路】在宇宙星系中，太阳属于恒星、月亮属于卫星、地球属于行星，所以选C选项。

2. 新“七不规范”中，“言语不喧哗”提醒大家要控制声音的（）A.响度B.音调C.音色D.频率【答案】A【测量目标、考察内容】2.5.2声音的特征【难度系数】简单【解题思路】题目中的“言语不喧哗”指的是声音音量的大小，与声音的振幅有关，所以是声音的响度，应选A选项。

3. 家用电表抄见数所用的单位是（）A.千瓦B.千瓦时C.库伦D.伏特【答案】 B【测量目标、考察内容】4.3.1电能表【难度系数】简单【解题思路】家用电表示数的单位是千瓦时，符号KW·h，所以应选B选项。

4. 光从空气斜射入玻璃中，入射角为60℃，折射角可能为（）A.0℃B.35℃C.60℃D.90℃【答案】 B【测量目标、考察内容】 3.3.3光的折射【难度系数】简单【解题思路】光由空气中斜射入水中时，折射角小于入射角，所以应选35℃。

5. 四冲程柴油机在工作过程中，将内能转化为机械能的冲程是（）A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程【测量目标、考察内容】 4.2.5热机四冲程【难度系数】简单【解题思路】在热机四冲程中，做功冲程是将燃料的内能转化为机械能的一个冲程，所以应选C选项。

6. 两个质量不同的金属块，放出相同的热量，降低相同的温度，则（）A.质量大的金属块的比热容一定大B.质量大的金属块的比热容一定小C.质量大的金属块的比热容可能大D.两个金属块的比热容有可能相同【答案】B【测量目标、考察内容】4.2.3 比热容【难度系数】简单【解题思路】由热量的计算公式：t∆=CmQ可知，当Q和t∆一定时，质量越大，比热容越小。

7. 甲车从M点，乙车从N点同时相向运动，它们的s-t图像分别如图1（a）、（b）所示，当甲、乙相遇时，乙距M点12米，若甲、乙的速度分别为V甲、V乙，M、N间的距离为S，则（）A. V甲< V乙, S=36米B. V甲< V乙, S=12米C. V甲> V乙, S=36米D. V甲> V乙, S=18米【答案】 D【测量目标、考察内容】2.6.3s-t图像【难度系数】简单【解题思路】甲、乙相向而行，相遇时乙距M点12米，所以甲行驶的路程是12米，所用时间为6s，乙行驶的路程为6米，所以总的路程是12米+6米=18米，所以M、N间的距离S为18米。

8. 在图2所示的电路汇总，电源电压保持不变，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A.电流表A的示数变大B.电压表V2的示数变小C.电压表V1示数与电压表V2示数的差值变大D.电压表V1示数与电流表A示数的比值变大【测量目标、考察内容】3.1.5串联电路及其应用【难度系数】简单【解题思路】电路中，滑动变阻器的滑片向右移动，滑动变阻器连入电路中的阻值变大，电路中的总阻值变大，电源电压不变，由欧姆定律RUI 知电路中的电流变小，A 表示数变小，电阻R 1的阻值不变，所以电阻R 1两端的电压变小，电阻R 2两端的电压变大，V 2表示数变大，V 1测电源电压不变，它们的差值为R 1两端的电压，是变小的；V 1与A 的比值是电路中的总电阻，所以是变大的，综上所述，选项D 是正确的。

二、填空题（共22分）9.上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为伏，这些用电器是的（选填“串联”或“并联”），工作时将能分别转化为光能、机械能等。

【答案】 220 并联电【测量目标、考察内容】 4.3.3家庭电路、 4.3.1电功【难度系数】简单【解题思路】本题主要考察常识性问题的记忆，家庭电路电压220伏，各用电器之间以串联的方式连接，用电器的作用是将电能转化为其他形式的能。

10. 2017年5月，我国自主研制的C919大型客机在上海首飞成功，客机飞行时，以地面为参照物，客机是的（选填“运动”或“静止”），客机下降过程中，其重力势能（选填“增大”或“减小”）；客机着陆后减速滑行过程中，客机轮胎表面的温度会升高，这是通过的方式改变其内能的。

【答案】运动减小做功【测量目标、考察内容】 2.6.1参照物、4.4.1能量转化、4.2.4内能及两种改变方式【难度系数】简单【解题思路】客机在飞行的过程中，以地面为参照物，客机与地面的相对位置发生变动，所以客机是运动的；客机在下降过程中，质量不变，高度逐渐减小，所以重力势能逐渐减小；客机在地面滑行时，与地面之间存在摩擦力，克服摩擦力做功，表面温度升高，内能增大，所以是通过做功的方式增大了内能。

11. 生活中蕴含着很多物理知识：老花镜是利用凸透镜对光的作用制成的（选填“会聚”或“发散”）；运动员把铅球掷出，这主要表明力可以改变物体的；用吸管吸饮料，是利用的作用。

【答案】会聚运动状态大气压强【测量目标、考察内容】 3.3.5凸透镜、2.2.1力的作用效果、2.3.5大气压强【难度系数】简单【解题思路】凸透镜对光有会聚作用；力的作用效果有两个：一个是力可以改变物体的运动状态，二是力可以使物体发生形变，这里是铅球被抛出，属于改变物体的运动状态；吸管吸饮料属于大气压强的一个应用。

12. 某导体两端的电压为9伏，10秒内通过该导体横截面积的电荷量为6库，通过该导体的电流为安，这段时间内电流做功为焦；若将该导体两端的电压调整为12伏，其电阻为欧。

【答案】0.6 54 15【测量目标、考察内容】 3.1.1电流的定义、4.3.1电功、3.1.3电阻【难度系数】简单【解题思路】由电流的定义式可得A 6.0s10c 6q I ===t ；电流做的功：54J c 6V 9Uq UIt W =⨯===；电阻是导体的特性，它不随电压的改变而改变，所以电阻Ω===15A6.0V9I U R 。

13. 如图3（a ）（b ）所示，分别用力F 1、F 2匀速提升重为10牛的物体，图3 中的滑轮可以看作省力杠杆；图3（a ）中，若不计摩擦和滑轮重力，力F 1的大小为牛，物体受到合力的大小为牛。

【答案】（b ） 10 0 【测量目标、考察内容】 2.2.2滑轮【难度系数】简单【解题思路】图（a ）是定滑轮，不能省力，可以改变力的方向，物体的重力是10N ，所以拉力F 1=G 物=10N ；图（b ）是动滑轮，能够省力，不能改变力的方向；物体在做匀速直线运动，所受的合力为零。

14. 在图4所示的电路中，电源电压为U ，已知电路中仅有一处故障，且只发生在电阻R 1、R 2上，电键S 闭合前后，电压表指针的位置不变，请根据相关信息写出电压表的示数及相应的故障: .【答案】①电压表示数为“0”时，故障为电阻R断路；1②电压表示数为电源电压U时，故障为电阻R1短路或电阻R2断路。

【测量目标、考察内容】3.1.5串联电路故障判断【难度系数】困难【解题思路】根据题意可知：考察单故障且电压表指针位置不变，所以可以分别讨论四种故障情况。

Array15.研究发现，人体内部存在磁场，人体内部的磁场与人体健康密切相关。

①人体内部的磁场与地磁场相比很弱，若用磁感线描述人体内部的磁场和地磁场，则下列判断中合理的是（选填“a”、“b”或“c”）。

a.人体内部磁场的磁感线分布较疏；b.人体内部磁场的磁感线分布较密；c.人两者磁场的磁感线疏密大致相同；②对人体内部磁场存在的原因提出猜想，请写出一种猜想及其依据.【答案】①a②猜想：人体内部存在弱电流产生人体的磁场；依据：电流的磁效应。

（合理即可）【测量目标、考察内容】 3.2.2电流的磁场【难度系数】困难【解题思路】①磁场的强弱与磁感线的疏密程度有关，磁感线越稀疏的地方磁场越弱，磁感线越密集的地方磁场越强，由于人体内部的磁场与地磁场相比很弱，所以人体内部磁场的磁感线分布较疏；②关于人体磁场存在原因的猜想，由于我们在学习磁这部分知识时是由奥斯特发现的电流的磁效应开始的，电与磁之间存在密切的关系，所以猜想人体内存在磁场是由于人体内有电流，主要依据是电流的磁效应。

三、作图题（共7分）16、在图5中，小球受到的重力G为20N，用力的图示法画出重力G【答案】【测量目标、考查内容】2.1.1 力力的图示【难度系数】简单【解题思路】考察重力的图示法，重力作用点在物体中心，方向竖直向下17、在图6中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小【答案】【测量目标、考查内容】3.3.1 光的反射【难度系数】简单【解题思路】考察反射定律，反射角等于入射角18、在图7所示的电路图的Ο里填上适当的电表符号。

要求闭合电键S ，两灯均能发光【答案】【测量目标、考查内容】3.1.1电流、电流表 3.1.2电压、电压表【难度系数】简单【解题思路】考察电压表、电流表使用。

电压表不能串联电路，电流表不能并联电路四、计算题（共27分）19、金属块排开水的体积为2×10-3m 3，求金属块受到浮力F浮的大小【答案】解：N N V F 6.19m 102kg /8.9m /kg 101g 33-33=⨯⨯⨯⨯==排水浮ρ 【测量目标、考查内容】2.8.5阿基米德原理【难度系数】简单【解题思路】考察阿基米德原理排水浮V F g ρ=20、物体在50N 的水平拉力作用下沿着力的方向做匀速直线运动，10s 内前进20m ，求此过程中拉力做的功W 和拉力的功率【答案】解：J m N FS W 100020501=⨯==）（W sJt W P 1001010002===）（【测量目标、考查内容】4.1.1功、功率【难度系数】简单A 1 A 2V【解题思路】考察机械功计算公式FS W =和机械功率计算公式tW P =。

21、甲乙两个薄壁圆柱形容器（容器足够高）置于水平地面上，甲容器底面积为6×10-2m 3，盛有质量为8kg 的水。

乙容器盛有深度为0.1m ，质量为2kg 的水（1）求乙容器中水的体积V 乙（2）求乙容器底部受到水的压强P 乙（3）现从甲容器中抽取部分水注入乙容器后，甲、乙容器底部受到水的压力相同。

求抽水前后甲容器底部受到水的压强变化量ΔP 甲【答案】解：333102/101213m mkg kg m V -⨯=⨯==水水水）（ρ Pa m kg N m kg h P 9801.0/8.9/101g 233=⨯⨯⨯==水乙）（ρ（3）由于甲、乙容器受到的压力相等，抽水后压力为N kgN kg kg g m m G G F 492/8.9)28(2)(22121=⨯+=+=+=N N N F m F G F 4.2994-kg /8.9kg 8-g -=⨯===甲甲∆a 4901066.2922P mNS FP =⨯==-甲∆∆ 【测量目标、考查内容】1.1.1/1.1.2质量/密度 2.3.2压强【难度系数】中档【解题思路】此题考查体积、液体压强计算。
