STEST-896视频监控测试仪
工程宝TM视频监控测试仪---STest-896第V代，3.5英寸大屏幕，中文全功能版光纤通信功率计测试NEW第V代工程宝TM STest-896，内置了高精度光纤通信功率计。
仪表的光功率测试功能，用于测量视频光端机、光收发器等光通信设备的光功率值，测试光纤通信中光纤的衰减等，是光纤传输的必备仪器。
测试波长850nm/1300nm/1310nm/1490nm/1550nm，测试范围-70—＋10dBm或-50—+26dBm，中文操作界面，使用简单，适用于各种光通信工程。
安防监控工程中，采用光纤通信来解决视频监控的传输通道已经越越普遍，STest-896可以测试安防系统中的光传输通道、视频和云台控制等，从而可以更加完善地维护、安装前端监控设备。
STest-896是多功能综合手提式测试仪，适用于监控工程商的安装、维护等。
专业的外观设计；轻触型按键，手感更好；沉金工艺，按键更加灵敏、耐用。
·视频监控工程安装和维护·光纤通信安装维护·光纤CATV工程安装维护·光纤通信实验测试·安防设备维修·快球、摄像头检测·视频传输通道检测· PTZ云台协议控制·中文操作介面，菜单友好、简洁、美观、易用· 3.5英寸大屏幕高清晰TFT-LCD显示屏new· LCD显示屏的亮度、对比度、色彩饱和度可调· LCD显示屏的背光亮度可调· NTSC，PAL自动识别，自动适应，视频制式显示·视频信号衰减测量·高精度光纤通信光功率测量new·DC12V 1A电源输出，为摄像机提供应急电源·音频测试，测试前端拾音器的音频信号·图像发生器，发送多种制式彩色图型条（白、黄、青、绿、粉、红、蓝、黑）·首创地址扫描功能，快速寻找RS485通信地址·云台续转测试，测试云台连续转动是否正常new·低功耗，工作时间长达12小时· PTZ控制协议代码捕捉和显示·支持Pelco-D、Pelco-P、SAMSUNG等二十多种控制协议·可调用快球的菜单，对其进行设置及复位·支持RS232和RS485接口，速率可调·网线测试功能（真正测试2线和2线以上的各种接法，并显示测试编号）·电池电量图型化实时显示，直接简洁·可直接充电，可使用外接电源·有自动省电（低功耗模式）功能，使用时间更长·简单易用，操作者几乎可免培训迅速上手1．高精度光纤通信光功率测量STest-896集成的光功率计采用国际最先进的手持式仪表专用集成芯片，实现超低功耗运行。
工程宝视频监控测试仪资料
• 耗工作节能环保，一次充电4小时，可正常使用12小时。
• 2.3 产品功能
• 2.3.1 视频信号测试功能
• 视频监控测试仪，内置高清晰3.5英寸数字LCD监视器，直观方便地显示摄像机图像质量。支持
• PAL/NTSC制式的图像信号。 • 仪表LCD显示屏的亮度、对比度、色彩饱和度可调整，LCD的背光亮度可调，适合于野外施工和 • 维护工作。 • 2.3.2 视频信号强度测试功能 • 视频监控测试仪的视频信号强度测量功能，测试视频信号强度是否衰减或过高。视频信号由于 • 视频线缆过长会造成信号衰减，视频信号的衰减会造成图像暗淡，降低图像动态范围；视频信 • 号过强，会造成虚影，降低图像的清晰度。STest-895的视频信号测量功能，实时显示视频信 • 号的电平值，如果超出范围，仪器的屏幕会有提示信息显示。 • 2.3.3 云台控制功能 • 视频监控测试仪内置Pelco-D/P，SAMSUNG，Panasonic等二十多种PTZ控制协议，通过自身的 • RS485或RS232接口，用户可以控制云台的上、下、左、右转动，以及调整一体机的变焦、聚焦、 • 光圈大小。 • 云台持续转动测试功能，测试云台全方位转动是否正常。仪表发送指令使云台不停转动，维护 • 或安装工程师可以观察云台是否转动不灵，或在某个位置有“卡”的现象。 • 视频监控测试仪支持水平转动速度、垂直转动速度调整；以及预置位设置、预置位调用功能， • 可调用快球的菜单，编辑球机各项参数。 • 2.3.4 多制式图像发生器功能 • 多制式图像发生器通过视频OUT端口，发送多种制式（PAL，NTSC）标准彩色图型条，图型条有： • 白、黄、青、绿、粉、红、蓝、黑共八种颜色，通过监控中心的监视器是否接收到彩色图型条 • 来判断视频通道是否正常传输，同时，通过监控中心接收到的彩色图型条，可以判断是否因为 • 传输有衰减或干扰造成颜色偏差。该设备也可由视频OUT端口发送彩色图案，同时在IN端口接 • 收并显示，适用于视频传输的现场检测，如视频光端机、视频线缆等。 • 仪器同时支持PAL和NTSC制式。 • 2.3.5 DC12V 1A电源输出功能 • 视频监控测试仪专门为摄像机的供电而设计了12V 1A的电源输出端口，为摄像机提供临时的供 • 电。主要应用于一些摄像机的现场演示和测试，同时，对于一些需要安装摄像机的场地，因为 • 项目实施之前现场没有电源，必须找到临时的电源为摄像机供电，STest-895的供电输出就发 • 挥了必要的作用。 • 2.3.6 音频测试功能

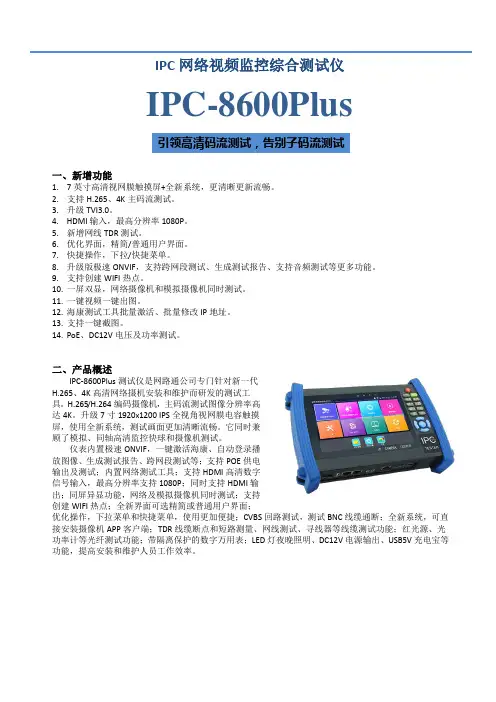

IPC Tester网络视频监控综合测试仪
IPC网络视频监控综合测试仪IPC-8600Plus引领高清码流测试，告别子码流测试一、新增功能1.7英寸高清视网膜触摸屏+全新系统，更清晰更新流畅。
2.支持H.265、4K主码流测试。
3.升级TVI3.0。
4.HDMI输入，最高分辨率1080P。
5.新增网线TDR测试。
6.优化界面，精简/普通用户界面。
7.快捷操作，下拉/快捷菜单。
8.升级版极速ONVIF，支持跨网段测试、生成测试报告、支持音频测试等更多功能。
9.支持创建WIFI热点。
10.一屏双显，网络摄像机和模拟摄像机同时测试。
11.一键视频一键出图。
12.海康测试工具批量激活、批量修改IP地址。
13.支持一键截图。
14.PoE、DC12V电压及功率测试。
二、产品概述IPC-8600Plus测试仪是网路通公司专门针对新一代H.265、4K高清网络摄机安装和维护而研发的测试工具。
H.265/H.264编码摄像机，主码流测试图像分辨率高达4K。
升级7寸1920x1200 IPS全视角视网膜电容触摸屏，使用全新系统，测试画面更加清晰流畅。
它同时兼顾了模拟、同轴高清监控快球和摄像机测试。
仪表内置极速ONVIF，一键激活海康、自动登录播放图像、生成测试报告、跨网段测试等；支持POE供电输出及测试；内置网络测试工具；支持HDMI高清数字信号输入，最高分辨率支持1080P；同时支持HDMI输出；同屏异显功能，网络及模拟摄像机同时测试；支持创建WIFI热点；全新界面可选精简或普通用户界面；优化操作，下拉菜单和快捷菜单，使用更加便捷；CVBS回路测试，测试BNC线缆通断；全新系统，可直接安装摄像机APP客户端；TDR线缆断点和短路测量、网线测试、寻线器等线缆测试功能；红光源、光功率计等光纤测试功能；带隔离保护的数字万用表；LED灯夜晚照明、DC12V电源输出、USB5V充电宝等功能，提高安装和维护人员工作效率。
三、产品功能1.首家采用7英寸1920x1200 IPS高清全视角视网膜电容式触摸屏，亮度更高，摄像机图像显示更流畅、清晰；NEW2.全新硬件解码，支持H.265解码。
HVT2601工程宝视频监控测试仪第六代技术参数
广州市昊峰电子科技有限公司安防事业部联系人：吕峰服务热线：地址：广州市天河区龙口西路67号贤人阁1214房视频监控测试仪H V T-2601（V I代）3.5英寸全视角显示屏/PTZ云台控制/图像发生器/网线测试/断点测试(仅限T型号)HVT-2601全新工程宝针对IP摄像机、网络交换机等网络设备的安装和维护，增加POE供电测试、PING、IP地址查找、端口闪烁功能；同时针对安防监控系统中的BNC线缆、控制线缆维护需求，增加TDR线缆测试功能，精确测量BNC线缆、网线、控制线缆的断点、短路位置，有效减少维护人员查找线缆故障点的时间，提高工作效率。
同时具有视频显示、PTZ控制、DC12V电源输出、音频测试、图像发生器、RS485 数据捕捉、网线测试、视频录像、视频拍照、录像回放、图像放大、LED灯夜晚照明等功能。
视频监控工程安装和维护网络布线工程的安装和维护快球、摄像头检测视频传输通道检测PTZ云台协议控制3.5英寸全视角显示屏，480（RGB）x320分辨率低功耗，工作时间长达11小时中文操作介面，菜单友好、简洁、美观、易用屏幕亮度/对比度/色彩饱和度可调NTSC，PAL自动识别，自动适应内置增强型图像发生器，发送彩条图像、测试图像、纯红色、绿色、蓝色、白色、黑色图像，用于测试监控传输通道和调试显示设备、观察监视器是否有亮点、黑点等可更换式MicroSD插卡LED便利照明小灯，黑暗中也可操作了新增两个自定义快捷功能键（F1和F2）10倍缩放模式，用户可将视频画面按10种放大倍数观看局部细节，专用按键，快捷易用视频拍照功能，可截取图像并存储到设备上的SD卡中，一键操作，快捷易用PING测试，测试IP摄像机或其他网络设备的以太网端口是否正常工作，IP地址是否正确IP地址扫描，快速查找与仪表连接的IP摄像机或者其他网络设备的IP地址POE电压测量，测试POE交换机给IP摄像机、无线AP等设备供电的电压端口闪烁功能，方便工程人员查找交换机端口链路监测功能，检查需要设置的IP地址是否被其他网络设备占用TDR线缆测试功能，测量BNC线、网线等线缆的断开或短路位置。
VM700TTG700视频测试仪使用说明
Freeze A
B
C Average
Menu Help Configure Function Copy
Move Expand
Select Line
Display Graticule
Intensity
STBY
ON
Waveform 键：显示视频波形；
Vector
键：显示视频矢量波形；
Picture 键：显示视频图象；
视频指标介绍 &
VM700T/TG700 使用说明
2019－6－5 （只限内部使用）
主要内容
视频指标介绍和测试方法 测试仪表简介 测试仪表操作说明
一. 视频指标介绍和测试方法
1.视频信号幅度： 标准的视频信号幅度为1Vp-p，由2个测 试指标组成：
（1）白条幅度（视频电平）：700mV （2）同步脉冲幅度：300mV
把一个具有规定的亮度和色度分量幅度 的测试信号通过被测通道，输出端信号 中亮度分量和色度分量幅度比的改变称 色度/亮度增益差。
20T脉冲
20T脉冲
CCIR17 行波形
色度/亮度增益差计算
A_lum A_chrom
色度/亮度增益差对视频的影响
色度/亮度增益差影响图像的饱和度失真。 例如： 增益差为负：图象色彩变淡、暗淡、人物 神色不佳； 增益差为正：颜色过浓、轮廓不分明，类 似儿童填色画，缺乏真实感。
(需Байду номын сангаас置：
Select Line-> Line=22；Menu->Filters Selection->高
亮显示Low Pass 5.0MHz和Unified Weighting)
智能视频分析仪测试报告
智能视频分析仪测试报告一、测试方法1、“设定动作”触发报警；2、自动抓拍检测区域的随机动作。
二、测试内容1、核心功能测试：区域入侵检测、拌线越界检测、物品遗留丢失检测、烟火烟雾检测、逆向运动检测、徘徊检测、速度异常检测、跌倒检测、人群聚集检测、暴力行为检测；2、摄像头功能测试：摄像头信号丢失检测、摄像头模糊检测、摄像头遮挡检测、摄像头移动检测。
三、测试环境公司办公室四、测试设备1、智能视频分析仪I2030NE ip：192.168.16.240；2、电脑 ip： 192.168.16.150；（电脑直接接入交换机1，智能视频分析仪通过一个小型交换机2接入交换机1）3、SONY DYNA VIEW摄像机。
五、测试时间2011-8-7至2011-8-15。
第一部分：核心功能测试1.1区域入侵检测在远距离区域内，对人识别很灵敏。
对人像识别灵敏漏报：人误报：条幅上的字和门缝漏报：人（距离摄像头过近）误报：门缝（远处）漏报：人脸（距离摄像头过近）总结：a)如果检测区域有较频繁的光线变化，触发告警的几率为100%。
即使算法设定中“检测区域内物体静止不动60秒即被更新为背景”，由于光线变化，光线变化的区域会触发误报警（如上图中的门缝和条幅上的字）。
b)测试中，漏报发生主要集中在距离摄像头过近的区域内。
在距离摄像头较远的区域，主要发生误报。
1.2暴力行为检测在测试中，模拟各种暴力行为，无法触发该报警。
1.3物品遗留丢失检测✓一般环境下的测试放入物体之前，不报警放入物体，报警（遗留）遗留物静止不动60s（可以设定）后，放入的物体被更新为背景取走物体，提示报警（丢失）✓模拟ATM环境下的测试：放入之前，无报警放入后，提示报警这个图片上图的实际图片，两张黄色便签纸条左边区域放入红色便签纸，颜色较暗，不报警，左边区域放入黄色便签纸，报警右边区域放入黄色便签纸报警右边区域放入红色便签，不报警茶杯盖报纸转接头手机充电器头小纸片笔帽卡透明塑料1 √√√√√√×√×2 √√√√√√√√×3 √√√√√√√√×4 √√√√√√√√√5 √√√√√√√√×6 √√√√√√√√×7 √√√√√√√√×8 √√√√√√√√×9 √√√√√√×××10 √√√√√√√√√漏报率0 0 0 0 0 0 20% 10% 80%9个样本的测试结果注：√表示测试中触发告警×表示测试中没有触发告警总结：a)在光线充足情况下，物品遗留丢失报警没有出现误报漏报情况。
视频分析仪操作(建伍测试仪)
10 或 5阶梯
=<5%
要求规格
V-1310
6_1. 亮度波形失真Байду номын сангаас
2T 脉冲
2T 条
1 2 .5 T B
K
pb
1B 1 100 (%) 4P BP B 100 (%)
PB _ ratio
P
视频信号
项目:PK-PK
输入:VBS RR
同步:INT
视频信号 : 多彩色同步 要求规格
N T S C 0 .5 M /1 M /2 M /3 M /3 .5 8 M /4 .2 M (1 .2 5 M ) (4 .1 M )
5.5MHz(-6dB)
V-1310
项目:PK-PK
U-LIM: +3dB CALC:M/R
输入:VBS RR
L-LIM: -6.0dB FLD:BOTH
项目:SYNC 输入:VBS RR 同步:INT U-LIM:Y=0.35V L-LIM:Y=0.25V CALC:AVG AVGS:OFF FLD:BOTH UNIT:mV
CALC:AVG FLD:BOTH
AVGS:OFF UNIT:mV MPOSI:A34.0usec/160Line MPOSI:B36.0usec/165Line RNG:1V MON:INT
V-1310(V1)
可测 不可测 可测 可测 ） 示波器 只限于V1模式 只限于V1模式 示波器 不可测 可测 可测 不可测 可测 可测 ） TV 监视器
1 2
3 4 5 6
视频输出同步电平 水平清晰度 亮度幅度响应 色度幅度响应 亮度非线性失真 亮度波形失真 亮度信噪比 色度信噪比（CAM，CPM） Y/C 延时 DG/DP S 端子输出电平 S 端子信号频宽 S 端子信噪比 Y/U/V 输出信号幅度 Y/U/V 输出信号带宽 Y/U/V 信噪比 R/G/B 输出信号幅度 R/G/B 输出信号带宽 R/G/B 信噪比
VM700TTG700视频测试仪使用说明-文档资料
视频波形图
白条电平
色同步
300mV
同步脉冲
700mV
幅度对视频的影响
同步幅度：超出指标值会引起图像扭曲， 甚至图像显示不稳定无法观看。 白条幅度：超出指标值会造成图像过亮或 过暗。
2.亮度非线性：
从消隐电平（黑电平）到白电平之间变 化的线性度。
5级幅度的阶梯信号（每级140mV）通过 被测通道后，计算相应各阶梯幅度值之 间的最大差值。
把一个具有规定的亮度和色度分量幅度 的测试信号通过被测通道，输出在亮度 分量与色度分量的调制色络波形的相应 部分在时间关系上出现的差值。规定:色 度分量时延大于亮度分量时延为正
色度/亮度时延差测试信号
测试信号同色度/亮度增益差
色度/亮度时延差计算
色度/亮度增益差： 色度/亮度时延差：
负 正
负 负
TG700指标参数
亮度线性度：≤0.5% 亮度幅度：±1％（测量点700mV） 色度/亮度增益差： ≤1%
色度/亮度时延差：2.5ns
频率响应： ≤0.5%（8MHz） 微分增益： ≤0.5%
微分相位： ≤0.5°
输出信号时间调整精度：0.1ns
2. VM700T视频分析仪
DP测试信号
测试信号同DG
微分相位（DP）对视频的影响
在不同亮度背景下，色调产生失真，影响 彩色效果。 例如：鲜红衣服从暗处走到明处，鲜红衣 服就偏黄或偏紫。
6.色度/亮度增益差 ： 把一个具有规定的亮度和色度分量幅度 的测试信号通过被测通道，输出端信号 中亮度分量和色度分量幅度比的改变称 色度/亮度增益差。
工程宝监控视频测试仪推荐测评
工程宝监控视频测试仪推荐测评
现在安装监控工程一般都会使用到一个重要的工具，就是视频监控测试仪，如下图：
工程宝外观介绍：1、2.8英寸高清LCD显示屏幕，支持中文英文操作界面。
一般的监控测试仪都有防伪标识。
下面的部分就是操作按键了。
监控工程部顶部介绍：1、IN这个接口是视频输入。
OUT这个接口是视频输出。
一般我们测试的时候就用IN就行了。
有些简易的工程宝只有IN没有OUT。
然后第三个绿色端口的这个RS485接口。
用来控制485协议的，一般用的就是球机。
监控工程宝侧部：INPUT DC 5V这个接口是充电接口。
RESET这个是复位键。
还有一个是UTP CABLE TEST这个口是网线接口。
另一侧面是RS232接口，音频输入、12V电源输出口，和扩音器。
常用测试仪表使用介绍(频谱仪,信号发生器,网络分析
2、视频带宽 VBW(video bandwidth) 检波器之后的滤波器称为检波滤波器又叫视频滤波器，它 是一个低通滤波器，它的作用可以减少检波器输出的噪声变 化，揭示一些已被掩盖且接近本底噪声的信号。 较宽的VBW噪声的波动较大，较窄的RBW波动显著减 少，两者的噪声平均值却一样，也就是说RBW的变化不会降 低平均噪声电平，但能减少噪声的峰值电平，因而能暴露出 用较宽视频滤波器不能看到的低电平信号。但在某些情况 下，如分析一些特殊的噪声信号时，我们则需要较宽的视频 滤波器带宽，以便观察和分析，所以我们可根据不同的情况 来设置视频滤波器的带宽。 视频滤波器的带宽和分辨带宽的关系是：检波前的噪声可 以通过较窄的分辨带宽来降低，从而降低检波器的噪声输出 电平；检波后的噪声则通过窄带视频滤波器来平滑减少噪声 波动，但不能降低噪声的平均功率电平。
occBW (resolution bandwidth) 在频谱分析仪中，频率分辨率是一个非常重要的概念，它 是由中频滤波器的带宽所确定的，这个带宽决定了仪器的分 辨带宽。RBW代表兩個不同頻率的信號能夠被清楚的分辨出 來的最低頻寬差異，兩個不同頻率的信號頻寬如低於頻譜分 析儀的RBW，此時該兩信號將重疊，難以分辨，較低的RBW 固然有助於不同頻率信號的分辨與量測，低的RBW將濾除較 高頻率的信號成份，導致信號顯示時產生失真，失真值與設 定的RBW密切相關，較高的RBW固然有助於寬頻帶信號的偵 測，將增加雜訊底層值(Noise Floor)，降低量測靈敏度，對 於偵測低強度的信號易產生阻礙，因此適當的RBW寬度是正 確使用頻譜分析儀重要的概念。
3、各种参数的设置说明
RBW VBW SPAN SWEEP TIME 长 小 0 小 大 更清楚的观察信号 让显示的值不抖动，滤除噪 声 观察时域信号 观察幅度小的信号，因为噪 底也小 观察CDMA宽带信号
CCTV testerPRO-891和896视频监控测试仪说明书
CCTV testerPRO视频监控测试仪使用手册（SPT28V1.12）CCTV testerPRO User’s Manual⏹感谢您购买工程宝安防监控视频测试仪。
使用前请务必阅读使用说明书，并正确使用。
⏹为了能安全地使用本仪器，请您先仔细阅读使用说明书上的「安全注意事项」。
⏹说明书阅读后请妥善保管，以便随时查阅、参考。
⏹附有的保修凭证或机身的保修封贴，请勿损坏。
⏹使用中遇到问题，或仪器出现损坏时，请与公司技术部联系。
目录一、安全事项---------------------------------------------------------------------------------------------------------------4二、工程宝TM视频监控测试仪简介-------------------------------------------------------------------------------------52.1 概述---------------------------------------------------------------------------------------------------------------52.2 产品的特点------------------------------------------------------------------------------------------------------52.3 产品功能介绍--------------------------------------------------------------------------------------------------62.4 产品配件-------------------------------------------------------------------------------------------------------72.5 仪器各部位名称与功能---------------------------------------------------------------------------------------8三、操作说明-------------------------------------------------------------------------------------------------------------113.1 电池安装及充电说明----------------------------------------------------------------------------------------113.2 仪器连接-------------------------------------------------------------------------------------------------------133.3 功能菜单操作-------------------------------------------------------------------------------------------------133.3.1 云台控制器-----------------------------------------------------------------------------------------14⑴云台控制器参数设置--------------------------------------------------------------------------------14⑵设置和调用球机预置位-----------------------------------------------------------------------------16⑶调用球机主菜单--------------------------------------------------------------------------------------173.3.2 视频设置--------------------------------------------------------------------------------------------173.3.3 彩条发生器-----------------------------------------------------------------------------------------183.3.4 网线测试器-----------------------------------------------------------------------------------------193.3.5 数据监视器-----------------------------------------------------------------------------------------203.3.6 测试仪设定-----------------------------------------------------------------------------------------213.3.7 云台地址扫描--------------------------------------------------------------------------------------223.4 DC12V/1A电源输出----------------------------------------------------------------------------------------233.5 音频测试功能-------------------------------------------------------------------------------------------------24四、技术参数--------------------------------------------------------------------------------------------------------------25一、安全事项⏹使用本仪器时，请遵守当地的电气使用相关规则，避免于医院、加油站等不可使用电气的地方使用。
监控测试仪(工程宝)
/maigoo/059jk_zs.html产品介绍监控测试仪TST-083（工程宝）是一台应用于视频安防监控工程项目调试与故障检测的专用仪器。
这款产品融入了摄像机检测、PTZ云台控制、数据电缆测试、彩条发生器和控制协议分析等功能。
产品采用集成化设计，全部重要的功能集成在一个精巧的手持仪器中，具有携带方便、操作简单、显示直观等特点，可以大大节约工程时间。
TST-083监控测试仪提供RS-485控制接口、复合视频输入/输出（BNC）、DC12V应急摄像机电源、直流充电电源（DC9V）、网线（RJ45）测试接口、屏幕亮度调节、调用球机菜单进行预置位设置、中英文菜单切换等；采用2节可充电锂离子电池（充电3.5小时可使用6小时以上）供电；机身设计小巧，尺寸仅为160mm×72mm×32.7mm，非常方便随身携带。
TST-083监控测试仪的摄像机图像检测功能帮助检查或调整摄像机的工作状况；网线测试功能用于检测通讯线缆的故障，包括直连/交叉线、开路、短路、错对和串绕等；视频发生器功能产生并输出标准彩条信号，用于检测传输线路及后端设备（监视器、录像机等）状况；调像仪内置了包括Pelco-D、Pelco-P等二十多种常用控制协议，可在现场对PTZ云台、摄像机进行控制，对PTZ控制台输出的数据进行解码与识别，协助监控工程师进行快速故障定位。
应用范围视频监控工程安装和维护摄像机、快球检测视频传输通道检测PTZ云台协议控制监控设备检测功能特点独特的中文界面设计，方便国人使用中文OSD菜单简单直观，无需学习，直接操作2.5英寸高清晰TFT-LCD显示屏DC12V 1A电源输出，为摄像机提供应急电源简单的大按键设计，现场操作更加得心应手真正具备标准彩条发生模式NTSC，PAL视频制式自动识别LCD显示屏亮度可根据环境光线自由调节支持Pelco-D、Pelco-P、SAMSUNG等二十多种PTZ控制协议PTZ地址扫描功能，支持地址、协议、波特率自动搜索支持云台上、下、左、右动作控制，电动变焦镜头调节和控制RS485接口控制，带接口保护调用球机菜单，设置预置位自动省电模式设计，工作时间更持久电池电量实时查看，低电量自动提示外部电源直接充电，充电过程中可正常使用专业设计，携带方便，安全耐用军工级航天技术团队完全自主支持产权，多项专利技术产品功能1、2.5英寸彩色液晶监视器，方便查看摄像机图像TST-083监控测试仪，内置高清晰的2.5英寸LCD监视器，通过连接仪器的VIDEO IN接口和前端摄像机，可直观观看摄像机图像现场效果；单人操作即可完成对摄像机（云台摄像机）的图像检测、瞄准与聚焦，不用返回监控中心即可验证每个摄像头，非常方便；2、PTZ云镜控制，控制速率可调TST-083监控测试仪内置Pelco-D、Pelco-P、SAMSUNG等二十多种常用PTZ控制协议及编码识别功能，通过仪器的RS485接口，操作者可以控制云台的上、下、左、右旋转，摄像机电动镜头的变焦远、变焦近、聚焦远、聚焦近；PTZ控制协议可根据需要免费升级；3、12V电源输出，为摄像机提供应急供电TST-083监控测试仪特别为摄像机设计提供了DC12V的电源输出端口，为摄像机提供临时电源。
罗德R&S VTE视音频分析仪
VTE视音频分析仪，VTS视频分析仪通过移动设备将媒体内容传输到高清设备，这一应用已经不再是一个未来的憧憬，而已成为现实。
这就是为什么越来越多的智能手机和平板电脑制造商正在转向新的移动高清视频接口―MHL。
罗德与施瓦茨公司现在推出了一个紧凑型一体化解决方案，集互操作性和应用测试于一身。
手机和平板电脑的制造商将受益于此解决方案：与传统的测试设备相比，新的方案更简单易用且有更高的性价比。
R&SVTE是模块化，可扩展的测试平台，应用于视频和音频设备的开发和质检环节；经济型的R&S VTS系统适用于生产线。
这两款产品均支持MHL接口测试模块。
MHL接口支持高清视频和音频内容的传输，典型的应用是智能手机或平板电脑通过LTE接收视频，然后通过MHL将高清图像和音频将传送到高清电视上。
R&S VTE和在R&S VTS是集所有系统功能于一身的解决方案，不但支持MHL协议测试，而且具有视音频分析功能。
可实时分析视频和音频参数，例如InfoFrames和HDCP。
可用于测试输入和输出，支持MHL系统协议的一致性测试。
R&S VTE具有视音频检查功能，可通过对不同图像的检测和客观分析，来判断移动设备解码后的视频信号的劣化。
R&S VTE的是一台全面的，3U高度，1/2 19"寸宽度的紧凑型仪器；经济型的R&S VTS 只有1U高度。
这两款产品均内置处理器，无需外接电脑控制。
设备支持远程控制，经济节能，R&S VTE独有极具艺术性的触摸屏操作方式。
罗德与施瓦茨公司提供自动测试软件，配合MHL测试选件，可以轻松实现自动化测试。
用户也可以自定义的测试流程，并输出测试报告。
模块化的设计，为用户提供了更高效的解决方案，灵活地满足测试要求并降低成本。
R&S VTE可支持3种不同测试测试模块，在MHL测试模块之外，罗德与施瓦茨公司还将提供HDMI，模拟视音频，射频等测试模块。
广州仪安电子有限公司IPC-9310系列监控测试仪快速使用指南说明书
IPC-9310（系列）监控测试仪IPC9310快速使用指南版权所有©广州仪安电子有限公司。
保留一切权利声明本手册的任何部分，包括文字、图片、图形等均归属于广州仪安电子有限公司或其子公司（以下简称“本公司”或“仪安电子”）关于本手册本手册作为指导使用。
手册中所提供照片、图形、图标和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。
因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版的手册，请登录公司官网查阅（）仪安电子建议您在专业人员下使用本手册。
商标声明“莱视威”“仪安”均为仪安电子的注册商标或被授权使用商标。
本手册涉及的其他商标由其所有人各自拥有。
责任声明●在法律允许的最大范围内，本手册所描述的产品（含硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对适用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
●本仪器所有测量工具有可能存在精准度的误差，测试结果仅供参考，本公司不对最终测试结果做任何承诺，同时不承担任何因测试结果所产生纠纷的法律责任。
●若您将产品私自拆卸，您需自担由此产生导致产品意外损坏的风险，本公司可以提供相关技术支持。
●使用本产品时，请您严格遵循适用的法律。
若本产品被用于侵犯第三方权利或其他不正当用途，本公司概不承担任何责任。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
广州仪安官网微信公众号前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。
在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。
资料获取欢迎访问本公司官网（ ）获取说明书、应用工具和开发资料。
符号约定对于文档中出现的符号，说明如下所示。
STest-893
此功能用来测试云台全方位转动是否正常。有些云台转到某个位置，可能会有问题，如转动 不灵或有“卡”的现象，维护或安装工程师通过观察云台转动来判断云台是否存在故障。
8．预置位的设置、调用及球机参数的设置 STest-893 视频监控测试仪支持云台预置和调用功能，将球机将当前状态下云台的水平角度、 倾斜角度和摄像机镜头焦距等位置参数保存到该仪表中，也能通仪表快捷调出预置位。 STest-893 视频监控测试仪能通过预置位调用快球的主菜单，编辑球机各项参数。
9．RS485 地址扫描功能，协助工程师查找快球的地址 STest-893 视频监控测试仪独特的地址扫描功能，可以快速协助工程师查找快球的地址。维 护工程对于一些需要维护的快球，有可能不知道快球的地址，如果要拆下快球来检查，工作 量比较大。STest-893 独立的扫描功能，可以帮助工程师查找球机的地址。
5．音频测试功能，测试前端音频设备的声音是否正常
STest-893 视频监控测试仪的音频测试功能，可以对视频监控前端的拾音器等音频设备进行 测试。
6．球机或解码器 PTZ 控制 STest-893 视频监控测试仪内置 Pelco-D/P，SAMSUNG，Panasonic 等二十多种 PTZ 控制协议， 通过自身的 RS485 或 RS232 接口，用户可以控制云台的上、下、左、右转动，以及调整一 体机的变焦、聚焦、光圈大小。
3．视频信号强度测量 STest-893 视频监控测试仪，新增了视频信号强度测量，测试视频信号是否衰减或过高。 视频信号由于视频线缆过长会造成信号衰减，视频信号的衰减会造成图像暗淡，降低图像动 态范围；如视频信号过强，会造成虚影，降低图像的清晰度。STest-893 的视频信号测量 功能，实时显示视频信号的电平值，如果超出范围，仪器的屏幕会有提示信息显示。
