节能住宅给水系统分区和分区层数探讨
居住小区给水系统

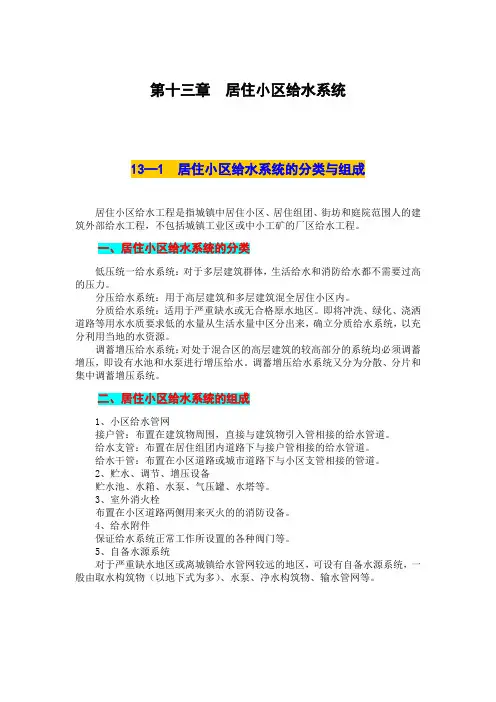

第十三章居住小区给水系统13—1 居住小区给水系统的分类与组成居住小区给水工程是指城镇中居住小区、居住组团、街坊和庭院范围人的建筑外部给水工程，不包括城镇工业区或中小工矿的厂区给水工程。
一、居住小区给水系统的分类低压统一给水系统：对于多层建筑群体，生活给水和消防给水都不需要过高的压力。
分压给水系统：用于高层建筑和多层建筑混全居住小区内。
分质给水系统：适用于严重缺水或无合格原水地区。
即将冲洗、绿化、浇洒道路等用水水质要求低的水量从生活水量中区分出来，确立分质给水系统，以充分利用当地的水资源。
调蓄增压给水系统：对处于混合区的高层建筑的较高部分的系统均必须调蓄增压，即设有水池和水泵进行增压给水。
调蓄增压给水系统又分为分散、分片和集中调蓄增压系统。
二、居住小区给水系统的组成1、小区给水管网接户管：布置在建筑物周围，直接与建筑物引入管相接的给水管道。
给水支管：布置在居住组团内道路下与接户管相接的给水管道。
给水干管：布置在小区道路或城市道路下与小区支管相接的管道。
2、贮水、调节、增压设备贮水池、水箱、水泵、气压罐、水塔等。
3、室外消火栓布置在小区道路两侧用来灭火的的消防设备。
4、给水附件保证给水系统正常工作所设置的各种阀门等。
5、自备水源系统对于严重缺水地区或离城镇给水管网较远的地区，可设有自备水源系统，一般由取水构筑物（以地下式为多）、水泵、净水构筑物、输水管网等。
13—2 地下取水构筑物一、管井1、管井的构造井室：其作用是保护管井井口免受污染，用来安放设备、进行维护管理。
按井室与地表的关系可分为地面式泵站、地下式泵站和半地下式泵站；按使用的水泵类型可分为深井泵站、潜污泵站。
井壁管：其作用是加强井壁，隔离不适宜取水的含水层。
井壁管应有一定的强度，以承受地层和人工填充物侧压力，并保证不弯曲，内壁面圆整、平滑，以利于安装抽水设备，利于井的清洗与维修。
过滤管：亦称滤水管，是管井的重要组成部分，装于含水层中，作用是集水且保持填砾和含水层的稳定。

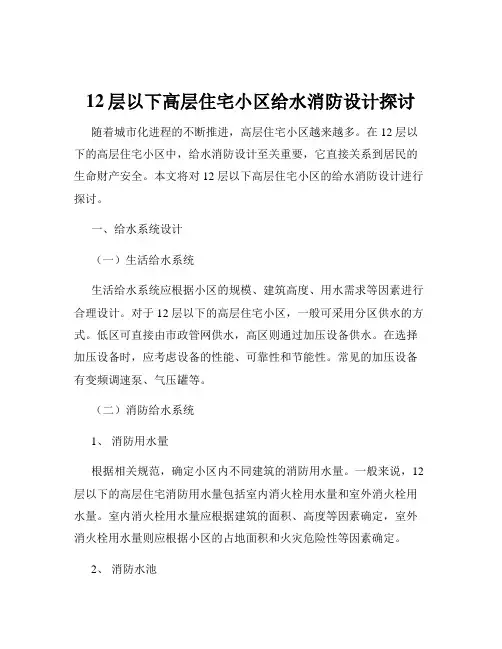

12层以下高层住宅小区给水消防设计探讨
12层以下高层住宅小区给水消防设计探讨随着城市化进程的不断推进，高层住宅小区越来越多。
在 12 层以下的高层住宅小区中，给水消防设计至关重要，它直接关系到居民的生命财产安全。
本文将对 12 层以下高层住宅小区的给水消防设计进行探讨。
一、给水系统设计（一）生活给水系统生活给水系统应根据小区的规模、建筑高度、用水需求等因素进行合理设计。
对于 12 层以下的高层住宅小区，一般可采用分区供水的方式。
低区可直接由市政管网供水，高区则通过加压设备供水。
在选择加压设备时，应考虑设备的性能、可靠性和节能性。
常见的加压设备有变频调速泵、气压罐等。
（二）消防给水系统1、消防用水量根据相关规范，确定小区内不同建筑的消防用水量。
一般来说，12 层以下的高层住宅消防用水量包括室内消火栓用水量和室外消火栓用水量。
室内消火栓用水量应根据建筑的面积、高度等因素确定，室外消火栓用水量则应根据小区的占地面积和火灾危险性等因素确定。
2、消防水池如果市政管网不能满足消防用水量的要求，应设置消防水池。
消防水池的容积应满足火灾延续时间内的消防用水量。
同时，消防水池应设置在便于消防车取水的位置，并采取相应的防护措施。
3、消防水泵消防水泵是消防给水系统的核心设备，应保证在火灾发生时能够正常启动并运行。
消防水泵应采用自灌式吸水，并应有备用泵。
水泵的性能参数应满足消防用水量和水压的要求。
二、消火栓系统设计（一）室内消火栓系统1、布置要求室内消火栓应布置在楼梯间、前室、走道等明显易于取用的位置。
同一平面内相邻消火栓的间距不应大于 50 米，保证同层任何部位都有两个消火栓的水枪充实水柱同时到达。
2、水枪充实水柱水枪充实水柱的长度应根据建筑的高度和火灾危险性确定。
对于 12 层以下的高层住宅，水枪充实水柱一般不应小于 10 米。
3、栓口压力栓口压力应符合相关规范要求，以保证消火栓的灭火效果。
一般来说，栓口压力不应大于 05MPa，当大于 07MPa 时应设置减压装置。
大高差地形建筑小区给水系统竖向分区能耗探讨
的给水管,在小区内成环状管网供水. 2.2给水竖向分区设计
2.2.1
常见的给水竖向分区
对于层数为18层的高层住宅,一般设计会按 l～10层(首层为架空层,6,7栋单身公寓全部为低 区),11～18层分为2个给水竖向分区.根据此种 竖向分区进行水泵选型,低区水泵扬程需满足小区
给水排水V01.35
No.7
�
33.00 32.30 10.30
楼栋 1,2栋 3--5栋 6栋 7栋 8栋 9～11栋 12,13栋 14,】5,18,19栋 16,17,20栋
低区所需水 压/mH20
61.70 62.30 39.70
40.40
实际提供的水 压/mHz0
63.70 63.70 63.70 63.70 63.70 63.70 63.70 63.70 63.70
低区所需水 压/mH20
55.70 56.30 39.70 40.40 62.40 66.40 61.70 68.20 72.70
实际提供的水 压/mH20
72.70 72.70 72.70 72.70 72.70 72.70 72.70 72.70 72.70
需减掉压力
/mH20 17.00 16.40
5 6 7 8
2009
97
万方数据
北端地形较高的20栋住宅第10层用水要求,高区 水泵扬程需满足20栋住宅第18层用水要求. 经计算,小区北部最不利点20栋住宅10层用水
点所需水压为0.727 MPa,即低区水泵扬程H低一 72.70一20.00=52.70(m);18层用水点所需水压
序号
1
表3生活给水系统竖向分区情况
楼栋 1～5栋 6,7栋 8栋 9～11栋 12,13栋 14,15,18,19栋 16,17,20栋 幼儿园,会所 竖向分区 低区 1～12层 全部 1～10层 149层 1～10层 1--8层 1～7层 11～18层 10～18层 11～18层 9～18层 8～18层 市政给水管网直供
浅析高层建筑生活给水系统的节能与优化
浅析高层建筑生活给水系统的节能与优化【摘要】高层建筑的高度大、层数多、用水质量高，因此对高层建筑生活给水系统的施工和设计、管理等的要求较高。
近年来，我国高层建筑的高度增加了，随之而来的是给水系统能耗的增大，对高层建筑生活给水系统进行节能和优化，成为了目前必须解决的一个重要的问题。
本文结合实例对高层建筑生活给水系统的节能与优化展开分析。
【关键词】高层建筑；生活给水系统；节能与优化0.引言随着人口数量的增多和经济的发展，能源问题是一个广受全世界人民关注的问题，能源紧缺和能耗大，是一个世界性的问题，它不仅制约着经济的发展，同时也对人民的生活构成威胁。
建筑能耗在整个社会的能耗排位中居于首位，占整个社会能耗的三分之一。
要充分认识到建筑节能节水的重要意义，把其放在重要的位置。
本文通过对实例进行分析来研究高层建筑生活给水系统的节能与优化。
1.生活给水方案的选择生活给水方案主要包括：气压给水方式、直接给水方式、水泵和水箱联合给水方式和变频调速泵给水方式四种。
下面，我们对这四种高层建筑生活给水方案进行阐述。
1.1气压给水方式气压给水方式的优点、缺点和适用条件分别为：优点：其采用的是封闭系统，水质较好，不易受到污染，可以进行贮水，无需设置高位水箱，可以安置在建筑的任意位置。
缺点：有较大的水压波动、水泵的平均效率不高、消耗的能量较多且安全性较低、占用空间。
适用条件：不宜设置高位水箱，室外给水管网的压力常常无法满足建筑内给水管所需的水压要求，建筑的室内用水不均匀。
1.2直接给水方式直接给水方式的优点、缺点和适用条件分别为：优点：直接给水系统简单、经济，它由室外水管网直接供水，可以利用室外管网的压力，节能性较好。
缺点：无法贮水，一旦室外管网断水，建筑室内将停水。
适用条件：室外水管的水量能经常满足室内的用水要求且没有其他特殊条件限制的情况下，采用这种给水方式。
1.3水泵和水箱联合给水方式水泵和水箱联合给水方式的优点、缺点和适用条件分别为：优点：能及时补充水箱中的水，可以减小水箱的容积，且水泵的出水量比较稳定。

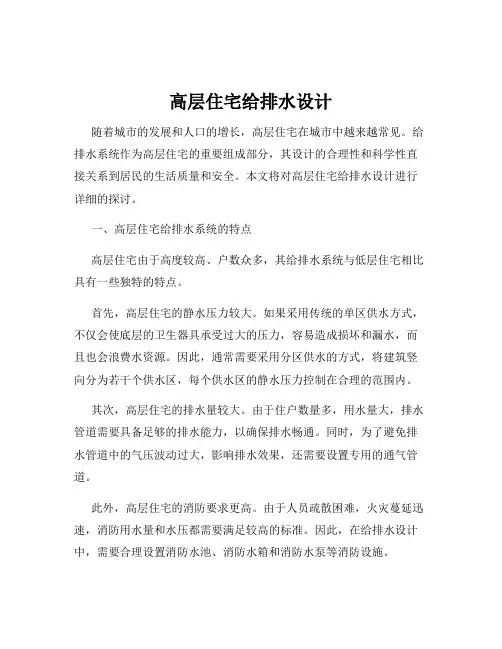

高层住宅给排水设计
高层住宅给排水设计随着城市的发展和人口的增长，高层住宅在城市中越来越常见。
给排水系统作为高层住宅的重要组成部分，其设计的合理性和科学性直接关系到居民的生活质量和安全。
本文将对高层住宅给排水设计进行详细的探讨。
一、高层住宅给排水系统的特点高层住宅由于高度较高、户数众多，其给排水系统与低层住宅相比具有一些独特的特点。
首先，高层住宅的静水压力较大。
如果采用传统的单区供水方式，不仅会使底层的卫生器具承受过大的压力，容易造成损坏和漏水，而且也会浪费水资源。
因此，通常需要采用分区供水的方式，将建筑竖向分为若干个供水区，每个供水区的静水压力控制在合理的范围内。
其次，高层住宅的排水量较大。
由于住户数量多，用水量大，排水管道需要具备足够的排水能力，以确保排水畅通。
同时，为了避免排水管道中的气压波动过大，影响排水效果，还需要设置专用的通气管道。
此外，高层住宅的消防要求更高。
由于人员疏散困难，火灾蔓延迅速，消防用水量和水压都需要满足较高的标准。
因此，在给排水设计中，需要合理设置消防水池、消防水箱和消防水泵等消防设施。
二、高层住宅给水系统设计1、供水方式的选择高层住宅的供水方式主要有以下几种：（1）市政管网直接供水：适用于市政管网压力充足的情况，一般可满足底层住户的用水需求。
（2）水池水泵水箱联合供水：通过水池储存一定量的水，再由水泵加压送至水箱，然后由水箱向各用户供水。
这种方式供水可靠性较高，但存在二次污染的风险。
（3）变频调速供水：通过变频器调节水泵的转速，根据用水量的变化自动调整供水压力和流量。
这种方式节能效果好，但设备投资较高。
在实际设计中，应根据高层住宅的高度、用水量、市政管网压力等因素，综合考虑选择合适的供水方式。
2、分区的确定分区的目的是将静水压力控制在合理范围内，一般按照以下原则进行分区：（1）各分区最低卫生器具配水点处的静水压力不宜大于 045MPa。
（2）分区内层数不宜过多，一般以 10 12 层为宜。
建筑分区
管阻的影响采用加大干管径的方法来均衡，使远近各栋楼在相同标高处压力基本保持一致，这样避免了远离泵房处水压低，接近泵房处水压高的弊端，而且可以有降低水泵的扬程，有利于给水分区的划分及水泵的选择。
每个加压分区均由变频泵组直接供给，不需要减压。
这样设备初投资稍大，但节能，另外由于不存在超压现象，所以系统运行比较安全。
节能住宅给水系统分区和分区层数探讨从节能角度出发,通过推求恒压变流量住宅给水系统分区理想模型,分析实际工程对住宅给水系统分区的基本要求,并结合工程实例的计算,给出分区与分区层数确定的原则以及分区最多层数范围。
(1)基于节能要求的住宅给水系统分区数愈多愈节能。
(2)等分分区供水方式能耗最小;不等分分区供水方式各分区间层数相差愈小,能耗愈小。
(3)基于节能要求的住宅给水系统分区最多层数为7~9层。
山地城市分区给水设计研究山地城市一般采用分区分压给水。
分区给水一般是根据城市地形特点将整个城市分成几个区,每区有独立的泵站和管网等,但各区之间有适当的联系,以保证给水可靠和调度灵活。
分区分压给水,从技术上是使管网的水压不超过水管网可以承受的压力,也可保证管网各部分给水压力更均匀,便于用户使用,更降低了管网的事故率,同时避免了损坏水管网和附件的机率,并可减少漏水量[2];经济上降低了给水能量费用,减少基建投资。
山地城市给水管网布置时,应充分考虑地形及地质情况采用分区分压给水,在管网中可设置加压泵站及高地水池,优选重力流输配水以节能。
山地城市管网由于树状网较多,管网各部分之间流量调节能力较差,使供水的可靠性下降,而且能量浪费严重。
因此,采用合理的分区分压给水,并充分利用高地水池等调节构筑物对流量及压力的调节能力,提高管网自身的调节能力,并利用地势差依靠重力向管网配水以节能降耗。
(市政分区及实例分析)区域给水管网分区分压供水节能的理论探讨基于兰州西固区南高北低的特点,通过对城区供水管网合理布置、水力计算,提出分区分压供水理论,达到降低供水运行成本,提高供水安全可靠性的目的。
关于给水系统分区及其变频设备的讨论2014.3.28
关于住宅楼给水系统分区及其变频设备的讨论相关规范《建筑给水排水设计规范》GB50015-2003(2009版)查3.1.14条得出，住宅内卫生器具中，混合阀淋浴器，最低工作压力不小于0.05～0.10 MPa。
3.3.3-2条“给水系统的竖向分区应根据建筑物用途、层数、使用要求、材料设备性能、维护管理、节约供水、能耗等因素综合确定；”3.3.4条“卫生器具给水配件承受的最大工作压力，不得大于0.6MPa。
”3.3.5条“高层建筑生活给水系统应竖向分区，竖向分区压力应符合下列要求：（1）各分区最低卫生器具配水点处的静水压不宜大于0.45MPa；（2）静水压大于0.35MPa的入户管(或配水横管)，宜设减压或调压设施；（3）各分区最不利配水点的水压，应满足用水水压要求。
”摘取部分条文解释“分区供水的目的不仅为了防止损坏给水配件，同时可避免过高的供水压力造成用水不必要的浪费。
”3.3.5A条“居住建筑入户管给水压力不应大于0.35MPa。
”《民用建筑节水设计标准》GB50555-20104.1.3条“各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，且分区内低层部分应设减压设施保证各用水点处供水压力不大于0.2 MPa。

”归纳部分条文解释“可调式减压阀最小减压差:P1–P2≥0.1 MPa。
当卫生器具用水点压力大于0.2 MPa时，在配水支管上设置减压阀后，其实际供水水压仍大于0.1 MPa，满足住宅使用要求。
”6.1.12-2条“用水点处水压大于0.2MPa的配水支管应设置减压阀，但应满足给水配件最低工作压力的要求。
”《住宅设计规范》GB50096-20118.2.2条“入户管供水压力不应大于0.35MPa。
”（强制条文）8.2.3条“套内用水点供水压力不宜大于0.20MPa，且不应小于用水器具要求的最低压力。
”归纳部分条文解释“用水器具最低压力，可根据《建排》3.1.14条确定。
”《住宅建筑规范》GB50368-20058.2.4条，摘取部分条文解释“当采用高位水箱，或加压水泵和高位水箱供水时，水箱的设置高度应按最高层最不利套内分户用水点的给水压力不小于0.05MPa 来考虑；当不能满足要求时，应设置增压给水设备；当采用变频调速给水加压设备时，水泵的供水压力也应按上述要求来考虑。
