实验六用FFT作谱分析
用FFT作谱分析
实验报告实验题目：用FFT作谱分析所属课程：数字信号处理班级：信息姓名：学号：1.实验目的(1) 进一步加深DFT 算法原理和基本性质的理解(因为FFT 只是DFT 的一种快速算法， 所以FFT 的运算结果必然满足DFT 的基本性质)。
(2) 熟悉FFT 算法原理和FFT 子程序的应用。
(3) 学习用FFT 对连续信号和时域离散信号进行谱分析的方法， 了解可能出现的分析误差及其原因， 以便在实际中正确应用FFT 。
2.实验步骤(1) 复习DFT 的定义、 性质和用DFT 作谱分析的有关内容。
(2) 复习FFT 算法原理与编程思想， 并对照DIT-FFT 运算流图和程序框图，读懂本实验提供的FFT 子程序。
(3) 编制信号产生子程序， 产生以下典型信号供谱分析用：(4) 编写主程序。
图 10.4.1 给出了主程序框图， 供参考。
本实验提供FFT 子程序和通用绘图子程序。
(5) 按实验内容要求， 上机实验， 并写出实验报告。
1423()()1,03()8470403()3470x n R n n n x n n n n n x n n n =⎧+≤≤⎪=-≤≤⎨⎪⎩-≤≤⎧⎪=-≤≤⎨⎪⎩456()cos 4()sin 8()cos8cos16cos20x n n x n n x n t t t πππππ===++3. 上机实验内容(1) 对2 中所给出的信号逐个进行谱分析。
下面给出针对各信号的FFT变换区间N以及对连续信号x6(t)的采样频率fs，供实验时参考。
x1(n), x2(n), x3(n), x4(n), x5(n): N=8,16，x6(t): fs=64(Hz), N=16, 32, 64(2) 令x(n)=x4(n)+x5(n)，用FFT计算8 点和16 点离散傅里叶变换，X(k)=DFT［x(n)］(3) 令x(n)=x4(n)+jx5(n)，重复(2)。
程序运行结果：x1(n)的8点和16点快速傅里叶变换频谱如下：X2(n)的8点和16点快速傅里叶变换频谱如下：X3(n)的8点和16点快速傅里叶变换频谱如下：X4(n)的8点和16点快速傅里叶变换频谱如下：X5(n)的8点和16点快速傅里叶变换频谱如下：X6(n)的16点，32点，64点快速傅里叶变换频谱如下：X4(n)+ X5(n)的8点和16点快速傅里叶变换频谱如下：X4(n) + j*X5(n)的8点和16点快速傅里叶变换频谱如下：程序源代码：%%%%序列X1(n)function x1=x1(n)%序列X1(n)n=0:3;%给定n的范围N=length(n);%把n的长度值赋给Nx1=zeros(1,N);%x1的所有值全部赋值0x1(1)=1;x1(2)=1;x1(3)=1;x1(4)=1;%把x1的前四个数都赋值1 figure(1)%窗口名figure1subplot(3,1,1);%窗口分为三行一列。
FFT算法分析实验实验报告
FFT算法分析实验实验报告一、实验目的快速傅里叶变换（Fast Fourier Transform，FFT）是数字信号处理中一种非常重要的算法。
本次实验的目的在于深入理解 FFT 算法的基本原理、性能特点，并通过实际编程实现和实验数据分析，掌握 FFT 算法在频谱分析中的应用。
二、实验原理FFT 算法是离散傅里叶变换（Discrete Fourier Transform，DFT）的快速计算方法。
DFT 的定义为：对于长度为 N 的序列 x(n)，其 DFT 为X(k) ＝∑n=0 到 N-1 x(n) e^（j 2π k n ／ N) ，其中 j 为虚数单位。
FFT 算法基于分治法的思想，将 N 点 DFT 分解为多个较小规模的DFT，从而大大减少了计算量。
常见的 FFT 算法有基 2 算法、基 4 算法等。
三、实验环境本次实验使用的编程语言为 Python，主要依赖 numpy 库来实现 FFT 计算和相关的数据处理。
四、实验步骤1、生成测试信号首先，生成一个包含不同频率成分的正弦波叠加信号，例如100Hz、200Hz 和 300Hz 的正弦波。
设定采样频率为 1000Hz，采样时间为 1 秒，以获取足够的采样点进行分析。
2、进行 FFT 计算使用 numpy 库中的 fft 函数对生成的测试信号进行 FFT 变换。
3、频谱分析计算 FFT 结果的幅度谱和相位谱。
通过幅度谱确定信号中各个频率成分的强度。
4、误差分析与理论上的频率成分进行对比，计算误差。
五、实验结果与分析1、幅度谱分析观察到在 100Hz、200Hz 和 300Hz 附近出现明显的峰值，对应于生成信号中的频率成分。
峰值的大小反映了相应频率成分的强度。
2、相位谱分析相位谱显示了各个频率成分的相位信息。
3、误差分析计算得到的频率与理论值相比，存在一定的误差，但在可接受范围内。
误差主要来源于采样过程中的量化误差以及 FFT 算法本身的近似处理。
用FFT做谱分析
用FFT做谱分析谱分析是一种常见的信号处理技术，用于将信号分解为不同频率的成分。
而快速傅里叶变换（FFT）是一种高效的算法，用于实现谱分析。
FFT在谱分析中的应用十分广泛，不仅用于音频和语音处理，还用于图像处理、无线通信、医学图像和地震勘探等领域。
在本文中，我们将探讨FFT在信号处理和谱分析中的原理、应用和局限性。
FFT是一种通过将信号从时域转换为频域来进行谱分析的算法。
它是对傅里叶变换的一种快速实现方法，可以在O(nlogn)的时间复杂度内计算出信号的频谱。
与传统的傅里叶变换相比，FFT具有更快的计算速度和更高的效率。
FFT的基本原理是将信号分解为不同频率的正弦和余弦波。
通过将信号转换为频域，我们可以得到信号的频谱图，显示出信号中各个频率的振幅和相位信息。
这使得我们能够对信号进行更详细、更准确的分析和处理。
在谱分析中，FFT常用于以下几个方面：1.音频处理：通过将音频信号进行FFT分析，我们可以获取音频信号的频谱信息，比如声音的音高、音色和音量等。
这在音乐制作、语音识别和音频编解码等领域中具有广泛的应用。
2.图像处理：FFT也被广泛应用于图像处理中的频域滤波和频谱分析。
通过将图像进行FFT变换，我们可以将图像分解为不同频率的成分，实现图像的高通滤波、低通滤波、锐化和模糊等操作。
3.无线通信：FFT在无线通信中的应用非常广泛。
它可以用于信号调制和解调、信道估计和均衡、频谱分析和频域均衡等方面。
通过对信号进行FFT变换，我们可以对无线信号进行更准确、更高效的处理和分析。
4.医学图像：FFT也广泛应用于医学图像处理中。
通过将医学图像进行FFT变换，我们可以提取出图像的频谱信息，实现图像增强、边缘检测、纹理分析和图像识别等操作。
尽管FFT在谱分析中有很多优点，但也存在一些局限性。
首先，FFT假设信号是周期的，并且对于非周期信号的处理效果可能较差。
其次，FFT对噪声和干扰比较敏感，可能会对频谱估计产生较大的误差。
fft谱分析实验报告

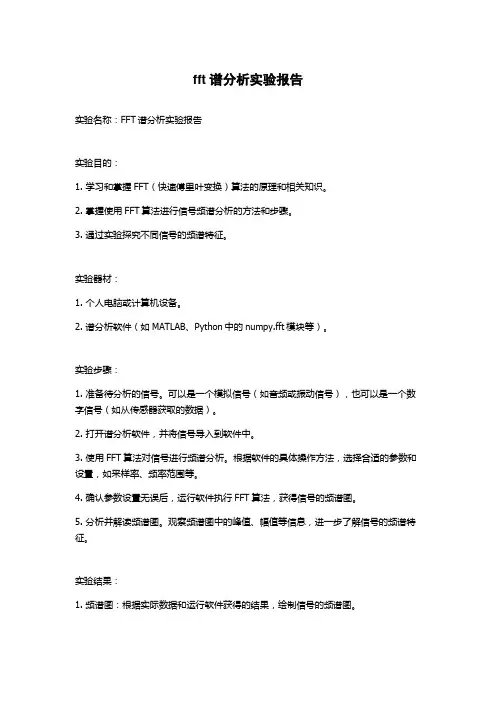

fft谱分析实验报告实验名称：FFT谱分析实验报告实验目的：1. 学习和掌握FFT（快速傅里叶变换）算法的原理和相关知识。
2. 掌握使用FFT算法进行信号频谱分析的方法和步骤。
3. 通过实验探究不同信号的频谱特征。
实验器材：1. 个人电脑或计算机设备。
2. 谱分析软件（如MATLAB、Python中的numpy.fft模块等）。
实验步骤：1. 准备待分析的信号。
可以是一个模拟信号（如音频或振动信号），也可以是一个数字信号（如从传感器获取的数据）。
2. 打开谱分析软件，并将信号导入到软件中。
3. 使用FFT算法对信号进行频谱分析。
根据软件的具体操作方法，选择合适的参数和设置，如采样率、频率范围等。
4. 确认参数设置无误后，运行软件执行FFT算法，获得信号的频谱图。
5. 分析并解读频谱图。
观察频谱图中的峰值、幅值等信息，进一步了解信号的频谱特征。
实验结果：1. 频谱图：根据实际数据和运行软件获得的结果，绘制信号的频谱图。
2. 频谱特征分析：根据观察和分析频谱图，记录和分析信号的频谱特征（如频率分布、幅值变化等）。
实验讨论和结论：1. 对不同信号的频谱图进行比较和分析，探究信号的不同频谱特征。
2. 讨论和分析不同参数设置对频谱图的影响，如采样率、频率范围等。
3. 总结实验中遇到的问题和解决方案，提出改进和优化的建议。
实验总结：通过本次实验，我们学习和掌握了FFT谱分析的原理和方法。
通过对不同信号的频谱分析，我们了解了信号的频谱特征，并探讨了不同参数设置对频谱图的影响。
实验过程中，遇到了一些问题，并通过分析和解决，不断提高了实验的准确性和可靠性。
通过本次实验，我们对FFT谱分析有了更深入的理解，为以后的信号处理和频谱分析工作奠定了基础。
fft实验分析实验报告
fft实验分析实验报告FFT实验分析实验报告一、引言傅里叶变换（Fourier Transform）是一种重要的信号分析工具，它能够将一个信号分解成不同频率的成分。
快速傅里叶变换（Fast Fourier Transform，FFT）是一种高效的计算傅里叶变换的算法。
本实验旨在通过实际操作，探究FFT在信号分析中的应用。
二、实验设备与方法1. 实验设备：本实验使用的设备包括示波器、信号发生器和计算机。
2. 实验方法：（1）将信号发生器的输出接入示波器的输入端。
（2）调节信号发生器的参数，如频率、振幅等，产生不同的信号。
（3）通过示波器观察信号的波形，并记录相关数据。
（4）将示波器与计算机通过USB接口连接，将示波器上的数据传输到计算机上。
（5）使用计算机上的软件进行FFT分析，得到信号的频谱信息。
三、实验结果与分析1. 实验一：正弦波信号的FFT分析（1）设置信号发生器的频率为1000Hz，振幅为5V，产生一段正弦波信号。
（2）通过示波器观察信号的波形，并记录相关数据。
（3）将示波器上的数据传输到计算机上，进行FFT分析。
实验结果显示，正弦波信号的频谱图呈现出单个峰值，且峰值位于1000Hz处。
这说明FFT能够准确地分析出信号的频率成分，并将其可视化展示。
2. 实验二：方波信号的FFT分析（1）设置信号发生器的频率为500Hz，振幅为5V，产生一段方波信号。
（2）通过示波器观察信号的波形，并记录相关数据。
（3）将示波器上的数据传输到计算机上，进行FFT分析。
实验结果显示，方波信号的频谱图呈现出多个峰值，且峰值位于500Hz的倍数处。
这说明方波信号由多个频率成分叠加而成，FFT能够将其分解出来，并显示出各个频率成分的强度。
3. 实验三：复杂信号的FFT分析（1）设置信号发生器的频率为100Hz和200Hz，振幅分别为3V和5V，产生一段复杂信号。
（2）通过示波器观察信号的波形，并记录相关数据。
（3）将示波器上的数据传输到计算机上，进行FFT分析。
实验6 FFT频谱分析实验
实验六 FFT 频谱分析实验一、实验目的1 通过实验加深对快速傅立叶变换（FFT ）的认识；2 了解FFT 点数与频谱分辨率的关系；3 熟悉掌握实验中所需设备及仪器的使用方法；4 掌握常见波形的频谱特点。
二、实验器材1、信号发生器 1台2、DSO-2902/512K 型测试仪 1台3、实验箱 1台4、单管、多级、负反馈电路实验板 1块 三、实验原理对于一个电信号，可以用它随时间的变化情况（即波形）来表示，也可以用信号所含的各种频率分量（即频谱分布）来表示。
用示波器实现的波形测试方法称为时域分析法，用频谱分析仪观察信号频谱的方法称为频域分析法。
频谱是指对信号中各种频率成分的幅度按频率顺序排列起来构成的图形。
对于任意电信号的频谱所进行的研究，称为频谱分析。
一个周期信号，由基波和各次谐波组成。
其频谱如图6-1所示。
图中每一根纵线的长短代表一种正弦分量幅值的大小，并且只取正值。
这些纵线称为“谱线”。
既然上述时域和频域两种分析方法都可表示同一信号的特性，那么它们之间必然是可以转换的。
时域分析是研究信号的瞬时幅度u 与时间t 的关系，而频域分析是研究信号中各频率分量的幅值A 与频率f 的关系，它们分析的角度不同，各有适用场合。
频域分析多用于测量各种信号的电平、频率响应、频谱纯度及谐波失真等。
时域与频域的关系可以用数学方法——付里叶级数和付里叶变换来表征。
例如：一个周期为T 的方波可用下列数学式表达⎪⎪⎩⎪⎪⎨⎧+<<+-+≤≤=T n t TnT TnT t nT t f )1()2(121)( （n=0，1，2，…）函数表达式尽管很简单，但不连续。
可以用付里叶级数写成正弦函数表达t k k t f k ωπ)12sin(1214)(0++=∑∞=任何周期函数都可以展开成付里叶级数，级数的每一项在频谱上都可以画成一条直线，代表信号的一种成分。
而且每一项的频率都是信号频率的整数倍，所以频谱图上各个谱线是依次等间距排列的。
用FFT作谱分析实验报告
数字信号处理 实验报告FFT 的谱分解一、实验目的：1、在理论学习的基础上，通过本实验，加深对FFT 的理解，熟悉MATLAB 中的有关函数。
2、熟悉应用FFT 对典型信号进行频谱分析的方法。
熟悉FFT 算法原理和FFT 子程序的应用。
3、学习用FFT 对连续信号和时域离散信号进行谱分析的方法。
了解应用FFT 进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT 。
二、实验原理：1．快速傅立叶变换(FFT)算法长度为N 的序列)(n x 的离散傅立叶变换)(k X 为：∑-=-==101,....,0,)()(N n nkN N k W n x k XN 点的DFT 可以分解为两个N/2点的DFT ，每个N/2点的DFT 又可以分解为两个N/4点的DFT 。
依此类推，当N 为2的整数次幂时(M N 2=)，由于每分解一次降低一阶幂次，所以通过M 次的分解，最后全部成为一系列2点DFT 运算。
以上就是按时间抽取的快速傅立叶变换(FFT)算法。
当需要进行变换的序列的长度不是2的整数次方的时候，为了使用以2为基的FFT ，可以用末尾补零的方法，使其长度延长至2的整数次方。
序列)(k X 的离散傅立叶反变换为x n NX k Wn N Nnk k N ()(),,....,==--=-∑10101离散傅立叶反变换与正变换的区别在于N W 变为1-N W ，并多了一个N 1的运算。
因为N W 和1-N W 对于推导按时间抽取的快速傅立叶变换算法并无实质性区别，因此可将FFT 和快速傅立叶反变换（IFFT ）算法合并在同一个程序中。
2．利用FFT 进行频谱分析若信号本身是有限长的序列，计算序列的频谱就是直接对序列进行FFT 运算求得)(k X ，)(k X 就代表了序列在[]π2,0之间的频谱值。
幅度谱 )()()(22k X k X k X I R +=相位谱 )()(arctan)(k X k X k R I =ϕ 若信号是模拟信号，用FFT 进行谱分析时，首先必须对信号进行采样，使之变成离散信号，然后就可按照前面的方法用FFT 来对连续信号进行谱分析。
FFT算法分析实验实验报告
实验报告一实验目的(1)掌握用DSP芯片对信号进行频谱分析的操作方法。
(2)了解DSP进行FFT运算的算法及程序。
二实验原理试验箱上的信源可以产生两个不同频率的正弦信号的叠加信号，将该信号用ADC进行采样，并将采集结果送入DSP芯片进行FFT运算，将结果以图的形式显示在电脑上，可分析出输入信号中有哪些频率分量。
实际试验前可运用Matlab进行理论分析，便于与分析实验结果。
从FFT结果图中计算信号的频率分量：N点FFT的结果是N个复数，假设采样频率为Fs（程序中为16000Hz），采样点数为N（程序中为128），做FFT之后，某一点n(n从0开始)表示的频率为：Fn=n*Fs/N；该点的模值除以N/2就是对应该频率下的信号的幅度（对于直流信号是除以N）。
程序运行后，第48个点附近FFT的模值不为0，对应频率为48*16000/128=6000，用该模值除以128/2，即64，约为1，就是叠加信号中该频率成份的幅值。
Matlab程序代码：close all;Adc = 0; % 直流分量幅度A1 = 1; %频率F1信号的幅度A2 = 1; % 频率F2信号的幅度F1 = 100; % 信号1频率(Hz)F2 = 6000; % 信号2频率(Hz)P1 = 0; % 信号1相位(度)P2 = 0; % 信号2相位(度)Fs = 16000; % 采样频率(Hz)N = 128; %采样点数t = [ 0 : 1/Fs : N/Fs ]; %采样时刻%原始叠加信号S = Adc + A1*sin(2*pi*F1*t + pi*P1/180) + A2*sin(2*pi*F2*t + pi*P2/180);%显示原始信号plot(S);title('原始信号');figure;Y = fft( S, N ); %做FFT变换A yy = ( abs( Y ) ); %取模plot( A yy(1:N) ); %显示原始的FFT模值结果title( 'FFT 模值' );figure;A yy = A yy/(N/2); %换算成实际的幅度A yy(1)=A yy(1)/2; % 直流分量的幅值单独处理F=([1:N]-1)*Fs/N; %换算成实际的频率值plot(F(1:N/2),A yy(1:N/2)); %显示换算后的FFT模值结果title('幅度-频率曲线图');三实验结果及分析利用示波器观察信源信号调整为：信号1频率500Hz，信号2频率5010Hz，峰峰值均为5V。
应用FFT对信号进行频谱分析实验报告
title('p=13,q=8 信号序列');
subplot(3,1,3);stem(x3);
title('p=14,q=8 信号序列');
figure(2)
subplot(3,1,1);stem(abs(fft(x1)))
title('p=8,q=8 幅频特性');
（1）利用8点FFT分析三角波和反三角波的时域和频域幅频特性，如图2.8，图2.9所示：
图2.8
图2.9
从图2.8和图2.9 可以看出，三角波和反三角波序列恰好相反，且其频谱是一样的。
（1）利用16点FFT分析三角波和反三角波的时域和频域幅频特性，如图2.10，图2.11所示：
图2.10
图2.11
对比图2.10和图2.11可以看出，对于16点时，三角波和反三角波的频谱明显不一样。和前面8点时的相比，其频谱也出现了较大出入，而正三角波的频谱变化不明显。
subplot(3,1,2);stem(abs(fft(x2)));
title('p=13,q=8 幅频特性');
subplot(3,1,3);stem(abs(fft(x3)));
title('p=14,q=8 幅频特性');
clc;
clearall;
n=0:50;%定义序列的长度是15
a=0.1; f=0.5625;x=exp(-a*n).*sin(2*pi*f*n);
（2-1）
如果对信号进行理想采样，可以得到离散傅里叶变换：
（2-2）
在各种信号序列中，有限长序列在数字信号处理中占有很重要的。无限长的序列往往可以用有限长序列来逼近。对于有限长的序列我们可以使用离散傅里叶变换（DFT），这一序列可以很好的反应序列的频域特性，并且容易利用快速算法在计算机上实现当序列的长度是N时，我们定义离散傅里叶变换为：
用FFT进行谱分析(zsyuan)
计算机作业：用FFT 进行谱分析1. 利用FFT 分析离散时间周期信号的频谱，通过实验理解分辨率的概念和栅栏效应。
设离散时间周期序列()cos(0.48)cos(0.52)x n n n p p =+ ，有限长序列()()()N x n x n R n = ，N 为序列长度。
参数选取：（1）设定序列()x n 长度N=10，对()x n 做10点DFT ，得到)(1k X ； （2）设定序列()x n 长度N=10，对()x n 补零后做100点DFT ，得到)(2k X ； （3）设定序列()x n 长度N=100，再做100点DFT ，得到)(3k X 。
要求：针对以上三种情况，分别输出1()X k 、2()X k 、3()X k ，并进行比较、分析和讨论。
分析：1、用DFT 计算频谱只是频谱的采样值，而不能够得到连续的频谱，即栅栏效应。
但它们的包络反映了真实的频谱。
栅栏效应可能造成一些重要的频率分量丢失，为减少这种效应，可在信号末端补零，使谱线变密。
2、10点DFT 不能将两个频率在频谱上分辨出来，而补零DFT 不能提高频谱分辨率，只能加频谱的采样点，使频谱看起来跟接近真实的频谱。
增加采样点（100点）后，频率分辨率得以大大提高，可以明显分辨出两个频点。
验证了频率分辨率公式f=1/NT.2．用FFT 对模拟信号做谱分析—理解频率分辨率和频谱泄漏的概念。
设)50cos()100sin()200cos()(t t t t x a πππ++=，用FFT 分析)(t x a 的频谱结构，选择不同的截取长度Tp ，观察截断效应，试用加窗的方法减少谱间干扰。
第一步：对模拟信号进行采样，采样频率400s f Hz =，采样间隔 1/s T f =，得到采样序列()()a x n x nT =；第二步：对采样序列加窗，得到()()()()()a v n x n w n x nT w n ==，)(n w 是窗函数，长度记为N ，则得到的序列()v n 长度为N ，对应的时间长度记为pT ，二者的关系为ps T f N =；第三步：对()v n 做2048点DFT ，得到的数字谱()V k ，作为()a x t 的近似频谱。
用 FFT 作谱分析实验报告实验报告及代码展示
数字信号处理课程实验报告订线对于N=16,32,64，采样频率为64Hz，先对于x6(t)进行采样得到x6(n)。
在对这个序列进行FFT变换。
2.令x(n)=x4(n)+x5（n）用FFT计算8点和16点离散傅里叶变换。
订线上图是对于序列四和序列五相加后的8点和16点的FFT变换。
上图是对于N=8时的情况，序列四和序列五都是实共轭对称序列，因此两者的加和也是一个实共轭对称序列，因此对应到频域里面也是一个实共轭对称序列，也就是虚部为零，共轭反对称为零，共轭对称分量与实部相等都是X本身，上图也说明了这一点。
线上图是对于N=16时的情况，由图可知，序列四是共轭对称序列，序列五都是共轭对称序列。
两者的和正好是一个共轭对称分量加一个共轭反对称分量。
共轭对称分量对应频域里面的实部，共轭反对称分量对应频域里面的虚部。
序列四的FFT等于实部，序列四的FFT等于实部，图中也说明了这一点，证明了DFT的对称性。
3.令x(n)=x4(n)+jx5（n）用FFT计算8点和16点离散傅里叶变换。
下图是对于序列四和序列五乘以j相加后的8点和16点的FFT变换。
线上图是对于N=8时的情况，序列四和序列五一个对应实部一个对应虚部。
根据对称性，时域里的实部对应频域里面的共轭对称分量，时域里的虚部对应频域里面的共轭反对称分量。
也就是说x4(n)的FFT对应x(n)的FFT的共轭对称分量，jx5（n）的FFT对应x(n)的FFT的共轭反对称分量。
如图也有力地说明了这个结论。
上图是对于N=16时的情况，类似于N=8时的情况。
订线四、主要结论（1）N点的FFT，N不同得出的结果也就不同。
为了保持原来的频谱形状不变的情况下，使得谱线加密，从而看到原来看不到的频谱分量，可以通过补零，然后增加N的值来实现。
这样不会改变原有的记录数据，是一种重要的方法。
（2）DFT具有对称性，具体就是：共轭对称分量对应频域里面的实部，共轭反对称分量对应频域里面的虚部。
fft频谱分析实验报告
fft频谱分析实验报告
《FFT频谱分析实验报告》
摘要：
本实验利用FFT（快速傅里叶变换）技术对信号进行频谱分析，通过实验数据
的采集和处理，得出了频谱分析的结果。
实验结果表明，FFT技术可以有效地
对信号进行频谱分析，为信号处理提供了重要的工具和方法。
引言：
频谱分析是信号处理中的重要内容，通过对信号的频谱进行分析，可以了解信
号的频率成分和能量分布情况，对信号的特性有着重要的指导作用。
FFT作为
一种快速、高效的频谱分析方法，被广泛应用于信号处理领域。
本实验旨在通
过对信号进行FFT频谱分析，探讨FFT技术在频谱分析中的应用效果。
实验内容：
1. 实验仪器：使用数字示波器采集信号数据。
2. 实验步骤：通过数字示波器采集信号数据，并进行FFT频谱分析。
3. 实验数据处理：对采集到的信号数据进行FFT频谱分析，并得出频谱分析结果。
4. 实验结果分析：对频谱分析结果进行分析和讨论。
实验结果：
通过实验数据的采集和处理，得出了信号的频谱分析结果。
分析结果表明，FFT 技术可以有效地对信号进行频谱分析，得到了信号的频率成分和能量分布情况。
通过对实验数据的分析，我们得以了解信号的频谱特性，为信号处理提供了重
要的参考依据。
结论：
本实验通过对信号进行FFT频谱分析，得出了频谱分析的结果。
实验结果表明，FFT技术可以有效地对信号进行频谱分析，为信号处理提供了重要的工具和方法。
通过本实验的实践操作，我们对FFT频谱分析技术有了更深入的了解，为
今后的实际应用提供了重要的参考依据。
用FFT对信号作频谱分析实验报告
用FFT对信号作频谱分析实验报告实验目的：利用FFT对信号进行频谱分析，掌握FFT算法的原理及实现方法，并获取信号的频谱特征。
实验仪器与设备：1.信号发生器2.示波器3.声卡4.计算机实验步骤：1.将信号发生器与示波器连接，调节信号发生器的输出频率为待测信号频率，并将示波器设置为XY模式。
2.将示波器的输出接口连接至声卡的输入接口。
3.打开计算机，运行频谱分析软件，并将声卡的输入接口设置为当前输入源。
4.通过软件选择频谱分析方法为FFT，并设置采样率为合适的数值。
5.通过软件开始进行频谱分析，记录并保存频谱图像和数据。
实验原理：FFT（快速傅里叶变换）是一种计算机算法，用于将时域信号转换为频域信号。
它通过将一个信号分解成多个不同频率的正弦波或余弦波的合成，并计算每个频率分量的幅度和相位信息。
实验结果与分析：通过对待测信号进行FFT频谱分析，我们可以得到信号在频域上的频谱特征。
频谱图像可以展示出信号中不同频率成分的能量分布情况，可以帮助我们了解信号的频率构成及其相对重要程度。
在实验中，我们可以调节信号发生器的输出频率，观察频谱图像的变化。
当信号频率与采样率相等时，我们可以得到一个峰值，表示信号的主频率。
同时，我们还可以观察到其他频率分量的存在，其幅度与信号频率的差距越小，幅度越低。
通过对不同信号进行频谱分析，我们可以了解信号的频率成分及其分布情况。
这对于信号处理、通信等领域具有重要意义。
实验结论：通过FFT频谱分析，我们可以获得信号在频域上的频谱特征，可以清晰地观察到信号的主频率以及其他频率分量的存在。
这为信号处理及相关应用提供了有价值的信息。
实验中，我们使用了信号发生器、示波器、声卡和计算机等设备，通过连接和软件进行了频谱分析实验。
通过实验，我们掌握了FFT算法的原理及实现方法，并且获取到了信号的频谱特征。
然而，需要注意的是，频谱分析仅能得到信号在其中一时刻或一段时间内的频率成分，不能得到信号的时域信息。
用FFT做谱分析
逆变换
x(n) IDFT[ X (k )]
3、实验内容
1 N 1 kn X (k )WN ,0 k N 1 N n 0
编制信号产生子程序，产生以下典型信号供谱分析：
x1 n R4 n
n 1， 0n3
x 2 n
8 n，
4n7
0 ，其它 n 4 n， 0 n 3
X1(n)是一个长度为 4 的矩形序列，离散傅里叶变换的 N 点变换在频域范围内表现为对傅 里叶变换即 Z 变换在单位圆上的抽样。 |X1(k)|的值是以 4 为周期的， 如 N=16 时， k=2、 6、 10、 14 处的 X1(k)的值是相等的。
பைடு நூலகம்
（2 ）
n 1， 0n3 4 n， 0 n 3
（1） x1 n R4 n
%用 FFT 对信号进行频谱分析 clear all; n=0:15;k1=0:15; x1=(n<=3);%产生长度为 4 的矩形序列 X1=fft(x1,16); figure(1); subplot(2,1,1);stem(n,x1);title('x1 的信号序列');xlabel('n');ylabel('x2'); axis([0,16,0,1.5]); subplot(2,1,2);stem(k1,X1);title('x1 的幅频特性');xlabel('k');ylabel('X1(k)'); axis([0,16,-2,5]);
x(n),0 n N 1 x ( n) 0, 其他
x (n) ，则有 把序列x（n）以N为周期进行周期沿拓得到周期序列 ~
fft谱分析实验报告
fft谱分析实验报告FFT谱分析实验报告引言：谱分析是一种常用的信号处理方法，它可以将信号在频率域上进行分析。
傅里叶变换是一种常见的谱分析方法，而快速傅里叶变换（FFT）是一种高效的傅里叶变换算法。
本实验旨在通过使用FFT算法对不同信号进行谱分析，探究其在信号处理领域的应用。
实验目的：1. 了解FFT算法的原理和基本步骤；2. 掌握使用FFT算法进行信号谱分析的方法；3. 分析不同信号的频谱特征，探索信号处理的应用。
实验仪器和材料：1. 个人计算机；2. MATLAB软件。
实验步骤：1. 准备信号样本：选择不同类型的信号样本，如正弦信号、方波信号和三角波信号，并将其存储为.mat格式的文件。
2. 打开MATLAB软件，并载入信号样本文件。
3. 对信号样本进行FFT变换：使用MATLAB中的fft函数对信号样本进行FFT变换，得到信号的频谱。
4. 绘制频谱图：使用MATLAB中的plot函数将信号的频谱绘制出来，可以选择使用线性坐标或对数坐标进行展示。
5. 分析频谱特征：观察频谱图中的峰值位置、幅值大小等特征，分析不同信号的频谱特征。
实验结果与分析：1. 正弦信号的频谱特征：正弦信号在频谱上呈现出单个峰值，峰值位置对应着信号的频率，峰值的幅值表示信号的强度。
2. 方波信号的频谱特征：方波信号在频谱上呈现出多个峰值，峰值位置对应着信号的谐波频率，峰值的幅值表示谐波的强度。
3. 三角波信号的频谱特征：三角波信号在频谱上呈现出多个峰值，峰值位置对应着信号的谐波频率，峰值的幅值表示谐波的强度。
结论：通过本实验，我们了解了FFT算法的原理和基本步骤，并掌握了使用FFT算法进行信号谱分析的方法。
通过对不同信号样本的频谱分析，我们发现不同信号在频谱上呈现出不同的特征。
正弦信号的频谱呈现单个峰值，方波信号和三角波信号的频谱呈现多个峰值。
这些频谱特征可以帮助我们了解信号的频率分布和强度分布，对信号处理和信号识别具有重要意义。
fft谱分析实验报告
FFT谱分析实验报告1. 引言谱分析是一种常见的信号处理技术，用于将一个信号分解为不同频率的成分。
FFT（快速傅里叶变换）是一种高效的算法，用于计算离散傅里叶变换，广泛应用于谱分析中。
本实验旨在探究FFT在信号处理中的应用，并通过实验验证其有效性。
2. 实验目的本实验旨在： - 理解FFT算法的原理和实现方法； - 学习如何使用FFT对信号进行频谱分析； - 验证FFT算法的准确性和有效性。
3. 实验步骤3.1 准备实验材料和工具为了进行谱分析实验，我们需要准备以下材料和工具： - 信号源（例如音频文件、信号发生器等） - 电脑（用于运行信号处理软件） - 信号处理软件（例如MATLAB、Python等）3.2 选择信号源在本实验中，我们选择了一个音频文件作为信号源。
音频文件包含了不同频率的声音信号，适合用于谱分析。
3.3 导入信号源使用信号处理软件，将选择的音频文件导入到程序中。
3.4 实施FFT算法根据FFT算法的原理，我们可以使用信号处理软件实施FFT算法。
以下是实施FFT算法的步骤： 1. 对导入的音频信号进行采样。
2. 将采样后的信号进行傅里叶变换，得到信号的频域表示。
3. 可选地，对频域表示进行滤波或其他信号处理操作。
4. 将处理后的信号进行逆傅里叶变换，得到恢复后的信号。
3.5 分析结果通过实施FFT算法，我们得到了信号的频域表示。
可以通过绘制频谱图来直观地观察信号的频率成分。
频谱图通常以频率为横轴，幅度为纵轴。
通过观察频谱图，我们可以分析信号中存在的频率成分及其强度。
3.6 结果验证为了验证FFT算法的有效性，我们可以选择一些已知频率的信号作为测试样本。
通过对测试样本进行FFT分析，并与已知频率进行比较，可以评估FFT算法的准确性。
4. 结果与讨论通过实验，我们成功使用FFT算法对音频信号进行了谱分析。
通过观察频谱图，我们可以清楚地看到信号中存在的频率成分。
在结果验证部分，我们与已知频率进行了比较，结果表明FFT算法具有较高的准确性。
用FFT作谱分析实验报告
用FFT作谱分析实验报告数字信号处理实验报告姓名：学号：课程名称：数字信号处理指导老师：刘峥用FFT作谱分析一、实验目的：1、在理论学习的基础上，通过本实验，加深对FFT的理解，熟悉MATLAB中的有关函数。
2、熟悉应用FFT对典型信号进行频谱分析的方法。
熟悉FFT算法原理和FFT子程序的应用。
3、学习用FFT对连续信号和时域离散信号进行谱分析的方法。
了解应用FFT进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT。
二、实验原理：1、在各种信号序列中，有限长序列信号处理占有很重要地位，对有限长序列，我们可以使用离散傅里叶变换(DFT)。
这一变换不但可以很好的反映序列的频谱特性，而且易于用快速算法在计算机上实现，当序列x(n)的长度为N时，它的DFT定义为：反变换为：有限长序列的DFT 是其Z变换在单位圆上的等距采样，或者说是序列Fourier变换的等距采样，因此可以用于序列的谱分析。
FFT 并不是与DFT不同的另一种变换，而是为了减少DFT运算次数的一种快速算法。
它是对变换式进行一次次分解，使其成为若干小点数的组合，从而减少运算量。
常用的FFT是以2为基数的，其长度。
它的效率高，程序简单，使用非常方便，当要变换的序列长度不等于2的整数次方时，为了使用以2为基数的FFT，可以用末位补零的方法，使其长度延长至2的整数次方。
2、在运用DFT进行频谱分析的过程中可能的产生混叠误差序列的频谱是被采样信号频谱的周期延拓，当采样速率不满足Nyquist定理时，就会发生频谱混叠，使得采样后的信号序列频谱不能真实的反映原信号的频谱。
避免混叠现象的唯一方法是保证采样速率足够高，使频谱混叠现象不致出现，即在确定采样频率之前，必须对频谱的性质有所了解，在一般情况下，为了保证高于折叠频率的分量不会出现，在采样前，先用低通模拟滤波器对信号进行滤波。
3、用FFT计算相关函数两个长为N 的实离散时间序列x(n)与y(n)的互相关函数定义为：rxy(m)??x(n)y(n?m)??x(n?m)y(n)?x(?m)? y(m) n?0m?0N?1N?1rxy(n)的离散付里叶变换为：Rxy(k)?X?(k)Y(k),当x(n)?y(n)时，得到x(n)的自相关函数为：0?k?N?1jkm1N?1rxx(m)??x(n)x(n?m)??X(k)eNNk ?0n?0 N?122?利用FFT求两个有限长序列线性相关的步骤：为了使两个有限长序列的线性相关可用其圆周相关代替而不产生混淆，选择周期N?2L≥N1?N2?1，以便使用FFT，将x(n)，y(n)补零至长为N。
用fft作谱分析
用fft作谱分析用FFT 作谱分析一、实验目的1、进一步加深DFT 算法原理和基本性质的理解(因为FFT 只是DFT 的一种快速算法，所以FFT 的运算结果必然满足DFT 的基本性质)。
2、熟悉FFT 算法原理和 FFT 子程序的应用。
3、学习用 FFT 对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便在实际中正确应用 FFT 。
二、实验步骤1、复习 DFT 的定义、性质和用 DFT 作谱分析的有关内容。
2、复习 FFT 算法原理与编程思想，并对照 DIT —FFT 运算流图和程序框图，读懂本实验提供的 FFT 子程序。
3、编制信号产生子程序，产生以下典型信号供谱分析： 14()()x n R n =21,03()8,470,n n x n n n +≤≤=-≤≤其它34-,03()1,470,n n x n n n ≤≤=-≤≤其它4()cos(*/4)x n pi n =5()sin(*4/8)x n pi =6()cos(8**)cos(16**)cos(20**)x n pi t pi t pi t =++745()()()x n x n x n =+845()()()x n x n jx n =+4、分别产生上述信号的序列及其FFT 变换。
第一个矩阵的8点及16点fft 的变换图形.第二个分段函数的8点及16点的FFT 变换图形。
第三个分段函数的8点及16点的FFT 变换图形。
余弦函数的8点及16点fft变换.正弦函数的8点及其16点fft变换.以上三个是正余弦函数相加的图形变换.第四个正弦和第五个余弦函数相加的结果。
余弦函数做实部，正玄函数做虚部得函数fft变换结果。
从第7个函数变换回来的4和5函数的图像。
从第8个函数回复回来的第4个序列及16点变换。
从第8个函数回复回来的第5个序列及16点变换.四、流程图五、问题回答1、在N=8 时x2(n)和x3(n)的幅频特性会相同吗？为什么？N=16 呢？答：N=8 时两个的幅频特性相同，因为其不为0 的区间长度正好是8。
实验六用FFT作谱分析
实验六 用FFT 作谱分析一、实验目的1．进一步加深DFT 算法原理和基本性质的理解。
2．熟悉FFT 算法原理和FFT 子程序的应用。
3．学习用FFT 对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及原因，以便在实际中正确应用FFT 。
二、实验内容1．对所给的六个信号逐个进行谱分析。
x1(n),x2(n),x3(n),x4(n),x5(n):N ＝8和16。
x6(n)：fs ＝64(hz)，N ＝16，32，64。
2．x(n)=x4(n)+x5(n),计算8点和16点离散傅立叶变换，根据DFT 的对称性，由x(n)求出X4(k)=DFT[x4(n)]和X5(k)=DFT[x5(n)]，并与①中的结果比较。
3．x(n)=x4(n)+jx5(n),计算8点和16点离散傅立叶变换，根据DFT 的对称性，由x(n)求出X4(k)=DFT[x4(n)]和X5(k)=DFT[x5(n)]，并与①中的结果比较。
三、实验程序调用实验六FFT 谱分析软件包四、实验结果分析1．对信号x1(n)=⎩⎨⎧≤≤其他,041,1n 进行谱分析，其FFT 变换区间分别是8和16。
2．对信号x2(n)=⎪⎩⎪⎨⎧≤≤-≤≤+其他,074,830,1n n n n 进行谱分析，其变换区间分别是8和16。
3．对信号x3(n)=⎪⎩⎪⎨⎧≤≤-≤≤-其他,074,330,4n n n n 进行谱分析，其变换区间分别是8和16。
4．对信号x4(n)=cosn 4π 进行谱分析，其变换区间分别是8和16。
5．对信号x5(n)=sin n 8π进行谱分析，其变换区间分别是8和16。
6．对信号x6(n)=cos t π8+cos t π16+cos t π20 进行谱分析，其变换区间分别是16、32和64。
7．对信号x 7(n)= x 4(n)＋x 5(n)进行谱分析，其变换区间分别是8和16。
根据DFT 的对称性，由x 7(k)求出x 4(k)和x 5(k)，并与4、5的结果比较，可见所得信号相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验六 用FFT 作谱分析
一、实验目的
1．进一步加深DFT 算法原理和基本性质的理解。
2．熟悉FFT 算法原理和FFT 子程序的应用。
3．学习用FFT 对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及原因，以便在实际中正确应用FFT 。
二、实验内容
1．对所给的六个信号逐个进行谱分析。
x1(n),x2(n),x3(n),x4(n),x5(n):N ＝8和16。
x6(n)：fs ＝64(hz)，N ＝16，32，64。
2．x(n)=x4(n)+x5(n),计算8点和16点离散傅立叶变换，根据DFT 的对称性，由x(n)求出X4(k)=DFT[x4(n)]和X5(k)=DFT[x5(n)]，并与①中的结果比较。
3．x(n)=x4(n)+jx5(n),计算8点和16点离散傅立叶变换，根据DFT 的对称性，由x(n)求出X4(k)=DFT[x4(n)]和X5(k)=DFT[x5(n)]，并与①中的结果比较。
三、实验程序
调用实验六FFT 谱分析软件包
四、实验结果分析
1．对信号x1(n)=⎩⎨⎧≤≤其他
,041,1n 进行谱分析，其FFT 变换区间分别是8和16。
2．对信号x2(n)=⎪⎩
⎪⎨⎧≤≤-≤≤+其他,074,830,1n n n n 进行谱分析，其变换区间分别是8和16。
3．对信号x3(n)=⎪⎩
⎪⎨⎧≤≤-≤≤-其他,074,330,4n n n n 进行谱分析，其变换区间分别是8和16。
4．对信号x4(n)=cos
n 4π 进行谱分析，其变换区间分别是8和16。
5．对信号x5(n)=sin n 8
π
进行谱分析，其变换区间分别是8和16。
6．对信号x6(n)=cos t π8+cos t π16+cos t π20 进行谱分析，其变换区间分别是16、32和64。
7．对信号x 7(n)= x 4(n)＋x 5(n)进行谱分析，其变换区间分别是8和16。
根
据DFT 的对称性，由x 7(k)求出x 4(k)和x 5(k)，并与4、5的结果比较，可
见所得信号相同。
8．对信号x
8(n)= x
4
(n)＋jx
5
(n)进行谱分析，其变换区间分别是8和16据
DFT的共轭对称性有，因为x(n)=xr(n)+jxi(n),
X(k)=DFT[x(n)]=Xep(n)+Xop(n),Xep=DFT[xr(n)],Xop=DFT[xi(n)]。
所以对X8(k)的实部与虚部分别进行DFT变换，并与4、5比较所得结果，可见波形一致，因此共轭对称性得到验证。
