CAD图纸及标题栏
cad如何制作标题栏
cad如何制作标题栏
cad如何制作标题栏呢?相信大家在学习中遇到很多个问题，下面店铺把方法都教给大家，一起来学习吧。
cad制作标题栏的方法：
制作cad标题栏方法有三种：
第一种，是最简单也是最容易想到的方式。
标题栏无非是一些直线和文字构成的，那么将这些直线和文字全部绘制出来，自然就是标题栏了。
当然这样做有一些缺点，首先这些直线和文字这些对象是分离的，在制作标题栏时的线段和文字都是图形对象，没有整体性。
文字对齐不方便，设计师在改动文字后需要根据文字的长短，手动地修改文字的位置，达到理想的效果。
同时添加文字需要调用写文字的命令，从而需要多次设置文字样式和位置。
第二种方式是通过做块来实现。
首先也是通过绘制线段和文字的方法，把表格的基本内容做出来，下图中蓝色部分。
然后需要在标题栏里填写的内容，用块属性的方式制作，下图白色部分。
最后把这些全部制作成一个块对象，这样标题栏就是一个整体的对象，所以这样做比第一种方式要好一些。
但是做成块后，要想改一些东西，如增加一栏等，就需要改整个块，也是比较麻烦的。
第三种方式，是用表格来做，这种方式只有在中望CAD最新的2011版上才能做。
首先需要创建一个表格，表格的行和列的数量大小根据需要设计的标题栏的大小来做，用最小的表格单位来划分，如下图，蓝色部分是要设置出的标题栏，白色是用表格功能创建的。
任务一 绘制图框和标题栏
【拓展提高】
2 文字注写类型：单行文字和多行文字
注写如下单行文字，文字格式为“工程图中的汉字”， 例5 文字高度为5。
【任务小结】
通过绘制横A3图纸模板，我们主要学习了 以下知识：
1. 图层的创建及使用；
特别注意：先选定图层，在绘制绘图或标注，初学者 容易忘记先选图层。
2. 文字样式的创建及文字的注写； 3. 学会样板文件的保存。
【拓展提高】
1
图层的冻结、打开、解锁
打开与关闭：在图层名称后的第一个图标用来控制该图层的打开 与关闭。灯泡为黄色表示图层打开，若单击灯泡则变成灰色，该图层 被关闭，该层上的实体将被隐藏。
【相关知识】
1
图层
图层相当于没有厚度的透明纸，可将图形画在上面， 一副图样上所有图层就像几张重叠在一起的透明纸，构成 一张完整的图样（如下图）。
【相关知识】
1
图层
例1 创建工程图中常用的图层
图层的名称 0层 粗实线 细实线 中心线 虚线 剖面线 尺寸线 文字
颜色 白色 白色 白色 红色 品红色 蓝色 绿色 绿色
解冻与冻结：在图层名称后的第一个图标用来控制该图层的解冻 与冻结。图标为太阳表示该图层没有被冻结，若单击图标则变成称雪 花，表示该图层被冻结，该层上的实体将被隐藏。（关闭与冻结的区 别仅在于执行速度上后者比前者快）
解锁与加锁：在图层名称后的第一个图标用来控制该图层的解锁 与加锁。加锁图层上的实体是可以看见的，也可以绘图，但无法编辑。
线型 实线 “continuous” 实线 “continuous” 实线 “continuous” 点画线 “center” 虚线 “hiddenx2” 实线 “continuous” 实线 “continuous” 实线 “continuous”
CAD制图图纸框及标题栏的标准
CAD制图图纸框及标题栏的标准CAD制图是一种常用的设计工具，它可以用来创建和编辑各种类型的图纸。
而图纸框和标题栏是图纸上的重要组成部分，用于标示和记录图纸的相关信息。
本文将介绍CAD制图图纸框及标题栏的标准规范。
一、图纸框的要求图纸框是CAD制图中的一个重要组成部分，它一般位于图纸的四个边界上，并用来界定图纸的边界范围。
以下是图纸框的标准要求：1. 图纸框应该具有一定的宽度和高度，通常情况下，它的宽度要大于图纸的边界线宽度，以便与图纸的内容有所区分。
2. 图纸框的线条应该是黑色的，线宽一般为0.7mm，以保证图纸的清晰可见。
同时，图纸框的线条应该是连续的，不得有中断或交叉的情况。
3. 图纸框的四个角上应该有明显的圆角处理，以避免锐角刺伤人员。
4. 图纸框的上下边界上应该有明确的刻度线，用来标示图纸的名称、比例尺、日期等信息。
刻度线的长度一般为图纸框的宽度的1/4。
二、标题栏的要求标题栏是CAD制图图纸框内的一部分，用于记录图纸的基本信息。
以下是标题栏的标准要求：1. 标题栏应该位于图纸框的顶部或底部，并占据图纸框的一定宽度，一般情况下，它的宽度约为图纸框的1/3。
2. 标题栏应该包含图纸的名称、绘图者姓名、审核者姓名、图纸的版本号等基本信息。
其中，图纸的名称应该置于标题栏的中心位置，字号要大于其他信息。
3. 标题栏上的文字应该使用宋体字体，字号应根据实际情况选择，一般不小于5mm，以便于清晰可见。
4. 标题栏上的信息应该居中排列，行间距应适当，以保证整体美观、易读。
三、其他注意事项除了上述的图纸框和标题栏的要求外，还有一些其他的注意事项：1. 图纸的比例尺应该在标题栏中明确标明，以便于使用者按照比例进行测量和使用。
2. 图纸框和标题栏中的文字、符号等内容应该具有一定的对比度和清晰度，以保证在打印或复制时不会出现模糊现象。
3. 在CAD制图中，应遵循规范、准确的命名方式，以避免出现混淆或误解的情况。
CAD二维图框,标题栏,模板制作教程,再也不用担心不会制作自汇总
CAXA标题栏,图幅制作教程,(两者类似最近因工作需要出几张CAD图,相信大多数同仁对图框要求各有特色,为此本人闲暇之余把图框的制造教程告诉大家,希望对大家的工作和学习有所帮助,若有不对之处,还敬请谅解。
本次采用软件为CAXA电子图版2011版,至于软件的下载安装这里不作介绍,请各位网上找吧。
标题栏制作和图框类似,本文以图框为例!1.首先按标准图纸规格绘制好需要的图幅的大小,如A4(297x2102.选择“常用—A(文字”在需要输入文字的地方输入相应文字,本例中为“借(通用件登记”,调整好字体格式后,确定。
3.随后需要在下面一栏中填入“登记”字样,该字样为属性文字,在通常情况下不显示,可以统一进行编辑,如下图,选择“常用—块编辑—属性”可出现对属性文字的编辑。
4.出现属性文字编辑窗口后,你可以通过“模式”、“属性”、“文本设置”、“定位方式”等功能对你所需要的属性文字进行编辑,完成编辑后确定。
如下图所示:通常一行“文字”,下一行即对于一行“属性文字”,“属性文字”中的名称和“文字”中的内容一样;描述是对所需要填入内容的描述,有助于对填入内容的提示;缺省值即为默认值。
其他功能自己摸索即可。
5.当完成所有的“文字”和“属性文字”编辑后,即可对图框进行编辑,选择“图幅—定义图框”如下图:6.然后框选整个图框,点击“右键”确定;随后指定基准点,该基准点是为了调入标题栏时使用,所以基准点选择为右下角内框点,如下图。
框选图基准点选择(右下角内框点7.选择完基准点后,即出现选择图框文件的幅面对话框,这里取系统值即可,随后出现,保存图框对话框,输入相应的名字,点击确定即可,如CMP-MAN-A4-Normal。
保存后默认为.cfm文件。
8. 随后选择调入图框,选择CMP-MAN-A4-Normal 即可。
如下图根据基准点放好位置的,如下图。
双击图框对，填入相应属性值即可。
双击标题栏对，填入相应属性值即可。
10．到此为止，图纸模板的制作基本完成，只需将该模板另存为电子图版 2011 模板.tpl 文件即可，然后再次新建的时刻即可调入自己的模块，以方便使用。
cad竖向标题栏尺寸标准
cad竖向标题栏尺寸标准
在CAD制图中，标题栏通常位于图纸的顶部，用于填写图纸的相关信息，如图纸名称、比例尺、作者等。
竖向标题栏的尺寸标准一般如下：
1. 高度：通常为图纸高度的1/4或1/5，具体尺寸可以根据图纸的具体情况进行调整。
2. 宽度：一般为100到200个CAD单位，也可以根据图纸的具体情况进行调整。
3. 内容：标题栏中的内容应包括图纸名称、图纸编号、编制单位、编制人员、审核人员、日期等信息。
4. 字体：标题栏中的字体应清晰易读，一般采用Arial或Times New Roman等常用字体。
需要注意的是，以上尺寸标准为一般情况下的参考值，具体尺寸应根据图纸的具体情况进行调整。
同时，在实际应用中，还需要考虑图纸的打印尺寸和装订方式等因素，以保证标题栏的合理性和美观性。

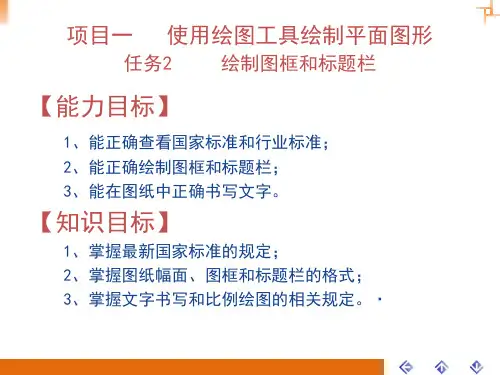

零部件测绘与CAD制图实训课件项目一 任务2 绘制图框和标题栏
1、掌握最新国家标准的规定； 2、掌握图纸幅面、图框和标题栏的格式； 3、掌握文字书写和比例绘图的相关规定。·
【任务引入】
观察图框和标题栏
【相关知识】 1.2.1 图框及标题栏
一、图框和标题栏简介
图框和标题栏都是技术制图中的一般规定术语，图框
是指图纸上限定给图区域的线框，一般分为内框和外框； 标题栏是在图框右下角的一个表格，其中包含了图纸的绘 制者、审核者、制日期、绘制比例、单位、图纸名称等 相关信息。
任务引入观察图框和标题栏121图框及标题栏相关知识一图框和标题栏简介图框和标题栏都是技术制图中的一般规定术语图框是指图纸上限定给图区域的线框一般分为内框和外框
项目一 使用绘图工具绘制平面图形
任务2 绘制图框和标题栏
【能力目标】
1、能正确查看国家标准和行业标准； 2、能正确绘制图框和标题栏； 3、能在图纸中正确书写文字。
图框和标题栏的绘制必须严格按照国家标准或行业标 准。
二、图纸幅面和格式 （GB/T 14689－2008）
1．图纸幅面
绘制技术图样时应按以下规定选用图纸幅面： （1）应优先采用表中规定的图纸基本幅面； （2）必要时允许加长幅面，幅面的加长必须是由基本幅面的短边成整数倍增加。
2．图框格式
（1）在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边两种； （2）同一产品图样只能采用一种格式，装订时通常采用A3横装或A4竖装。
比例指图样中图形与其实物相应要素的线性尺寸之比。绘图 时，应从下表规定的系列中选取比例。
【任务实施】
绘制A4图纸图框及零件图标题栏（不留装订 边）
字体的号数即字体的高度h，分为八种：20、14、10、7、5、3.5、 2.5、1.8（单位：mm）。
CAD图纸及标题栏
1.2 图线•图线、字体和比例是图形的重要组成部分。
各种图线、字体在图形中都有各自的规定和用法，正确使用图线和字体能使读图者对所绘图形所要说明的问题一目了然。
比例也是图形的一个重要组成部分，正确使用比例能够更好地表达图形。
在使用图线、字体和比例的时候，应该按照有关国家标准正确使用合适的样式。
•绘制图样时，所采用的各种线型及其应用场合应符合国标（GB/T17450-1998和GB/T4457.4-2002）的规定。
常用的图线名称、线型及其主要用途如表1-2所示。
1.2 图线各种线型的应用如图1-4所示:1.2 图线•图线分粗、细两种。
粗线的宽度b为0.5~2mm,细线约为b/2。
图线的宽度推荐为：0.18mm，0.25mm，0.35mm，0.5mm，0.7mm，1mm，1.4mm，2mm。
同一图样中，同类图线的宽度应基本一致。
•图线的画法规定如下：•粗线的宽度（b）应根据图形的大小和复杂程度的不同，在0.5～２mm之间选择，应尽量保证在图样中不出现宽度小于0.18mm的图线。
•同一图样中，同类图线的宽度应一致。
虚线、点划线及双点划线的线段长度和间隔应各自大致相等。
•两条平行线（包括剖面线）之间的距离应不小于粗实线的两倍宽度，其最小距离不得小于0.7mm。
•一般中心线应超出轮廓线3～５mm为宜。
•绘制较小图时，允许用细实线代替点划线。
1.4 比例•比例是图形中与其实物相应要素的线性尺寸之比。
绘制图样时，应尽量采用1：1的比例，这样可以从图形上获得机件的真实大小。
由于物体的大小及结构的复杂程度不同，也可选择放大或缩小的比例。
•图样比例是图中图形与实物相应要素的线性尺寸之比，分为原值比例、放大比例、缩小比例3种，如图1-7所示为3种比例图形。
•无论采用何种比例绘图，尺寸数值均按照原值注出。
1.5尺寸标注基本要求与规则•尺寸标注时一种图形注释，在绘制设计中必不可少。
图形中有可正确的尺寸标注，才能说明形体的实际大小和各部分的相对位置。
教你在中望CAD中制作标题栏
教你在中望CAD中制作标题栏图框和图纸标题栏几乎是CAD制图中的必备内容，一般这些样式是由公司统一制定的，每个公司所用都有些小差别。
这种样式规定后，几乎很少会有人去变动，设计师都是把这些样式套用到设计图中。
设计师也可以自己制作CAD标题栏，既可以通过一些常用的方式，也可以通过中望CAD2011的表格来制作。
下面就为大家介绍几种CAD标题栏的制作方法。
第一种，是最简单也是最容易想到的方式。
标题栏无非是一些直线和文字构成的，那么将这些直线和文字全部绘制出来，自然就是标题栏了。
当然这样做有一些缺点，首先这些直线和文字这些对象是分离的，在制作标题栏时的线段和文字都是图形对象，没有整体性。
文字对齐不方便，设计师在改动文字后需要根据文字的长短，手动地修改文字的位置，达到理想的效果。
同时添加文字需要调用写文字的命令，从而需要多次设置文字样式和位置。
第二种方式是通过做块来实现。
首先也是通过绘制线段和文字的方法，把表格的基本内容做出来，下图中蓝色部分。
然后需要在标题栏里填写的内容，用块属性的方式制作，下图白色部分。
最后把这些全部制作成一个块对象，这样标题栏就是一个整体的对象，所以这样做比第一种方式要好一些。
但是做成块后，要想改一些东西，如增加一栏等，就需要改整个块，也是比较麻烦的。
第三种方式，是用表格来做，这种方式只有在中望CAD最新的2011版上才能做。
首先需要创建一个表格，表格的行和列的数量大小根据需要设计的标题栏的大小来做，用最小的表格单位来划分，如下图，蓝色部分是要设置出的标题栏，白色是用表格功能创建的。
接下来将这些表格中该合并的部分进行合并，以建立标题栏的框架结构，如下图。
然后选中全部表格，设置文字内容居中，这样在写入文字的时候，文字的位置就自然会在表格的中心，不需要每个都设置。
最后，写入标题栏的内容，这时写入文字就比较容易了。
同时在写入文字中也可以选择输入字段，如设计师名称、绘制日期等，特别是日期设置，用字段的话在保存图纸的时候可以自动更新，不需要去每次更改后调绘制时间，方便更新。
浩辰CADXX教程(54)CAD图纸标题栏个性化自定义 工程
浩辰CADXX教程(54)CAD图纸标题栏个性化自定义工程浩辰CAD机械版“图纸”工具中提供了数个国标的标题栏供用户选择，翻开系统自带标题栏所在目录
假设软件安在D盘翻开“D:\Gstarsoft\GStarMechxx\title”我们可以看到如下列图所示浩辰CAD机械版自带的标题栏，选择需要或类似的标题栏为参照进行修改，我们以“标题栏1”为例进行修改。
使用浩辰机械版软件翻开“标题栏1”，结果如下列图所示：
双击表格中“企业名称”字样，出现如下图对话框并将我们的企业名称填分别填入“标记、提示、默认”内，如下图：
单击确定，既可以完成属性块的自定义，1、修改其他内容
我们以添加“校核”栏为例，复制文字“设计（其他表格内的文字也可，但要注意字体大小相对应）”到要修改的表格内，如下列图所示双击要修改的文字，分别双击两个表格内的“设计”改为“校核”（在修改右侧较大的“设计”文字时出现的对话框中“默认”栏不要进行填写，保持空白如下列图所示）
2、保存文件单击“浩辰机械”---“系统维护工具”---“自定义标题栏”，根据命令提示我们输入新标题栏的名称“xxx”单击确定，然后再根据提示选择右下角为基点；最后我们选择已好的整个标题栏，单击确定。
关于CAD中图层、图框、标题栏的标准化设置
关于CAD中图层、图框、标题栏的标准化设置一般大型企业，都非常重视企业绘图标准化，在使用CAD绘图时，需要对图框、标题栏、图层的设置进行规范化工作。
1.字体及字高标准化字体：汉字字体要求用仿宋体，可以使用Windows系统字体“仿宋_GB2312”，也可以使用形文字字体，如：gbcbig.shx；字母和数字，可以使用Windows系统字体“仿宋_GB2312”，也可以使用gbenor.shx字体。
注意：如果小字体选择行文字字体（后缀为.shx），则汉字也需要用行文字大字体；字母和数字不必要追求是斜体。
字高的序列包括：1.8mm，2.5mm，3.5mm，5mm，7mm，10mm，14mm，20mm。
图纸内，一般尺寸用3.5mm，注释性文字用5mm，标题栏中的字体根据表格的高度选择用5mm或7mm；明细栏中的文字高度是3.5mm；宽高比固定用0.7。
达到效果如下例（字体在框格内不大不小）2.图层标准化下表是CAD中常用的图层及图层设置，供用户参考：3.图框及标题栏、信息栏、代号栏标准化图纸幅面的尺寸应该符合《印刷、书写和绘图纸幅面尺寸》GB/T 148-1997的规定，我国机械设计所使用的纸张是A型纸，幅面大小从A0-A5。
图纸边框格式及尺寸：标题栏的放置位置：标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸；若标题栏的长边与图纸长边垂直时，则构成Y型图纸，在此情况下，看图的方向和看标题栏的方向一致。
标题栏的位置应位于图纸的右下角图1. 应采用的方式为了利用预先印制的图纸，允许将X型图纸的短边置于水平位置使用；或将Y 型图纸的长边置于水平位置使用标题栏的格式举例及尺寸图3.标题栏（分清栏内粗细线）更改区填写说明：1.上图所示标题栏格式的左上方为更改区，更改区中的内容应由下而上顺序填写，也可根据实际情况顺延；或放在图样中其他地方，但应有表头2.标记：按有关规定或要求填写更改标记3.处数：填写同一标记所表示得更改数量4.分区：必要时，按有关规定(见图)填写5.更改文件号：填写更改所依据的文件号其他区域填写说明：1.上图所示标题栏格式的中间为其他区2.材料标记：对于需要改项目的图样一边应按照相应标准或规定填写所使用的材料。
CAD快捷键命令绘制标题栏
CAD快捷键命令绘制标题栏CAD（计算机辅助设计）是一种广泛应用于建筑、土木工程和制造业等领域的软件工具。
在CAD中，使用快捷键命令可以提高绘图效率。
本文将介绍如何使用CAD快捷键命令来绘制标题栏。
标题栏是绘图中常见的元素之一，用于标识绘图的名称、作者、日期等信息。
在CAD中，我们可以利用快捷键命令来快速绘制标题栏，以下是具体步骤：1. 打开CAD软件并新建一个绘图文件。
2. 使用快捷键“REC”命令来绘制一个矩形框，用于容纳标题栏的内容。
根据需要设置矩形的尺寸和位置，可以使用CAD中的其他命令来锁定参考点或精确定位。
确保矩形框的大小适合标题栏的内容长度，并留出足够的空间用于居中对齐标题文字。
3. 在矩形框内使用快捷键“TEXT”命令来添加文字。
根据需要输入标题栏中的信息，比如绘图名称、作者、日期等。
可以使用CAD提供的字体和字号选项来调整文字的样式和大小。
另外，还可以使用快捷键“ALIGN”命令来居中对齐标题文字，使其在矩形框内居中显示。
4. 如果需要在标题栏中添加线条或其他装饰元素，可以使用快捷键命令来实现。
比如使用“LINE”命令来绘制分隔线，或使用“DIMENSION”命令来添加尺寸标注。
值得注意的是，CAD的快捷键命令可能因不同版本而有所差异。
在使用CAD快捷键命令绘制标题栏前，建议先参考相关教程或者CAD软件的帮助文档，了解所用版本的具体命令和操作方式。
绘制标题栏时，还需要注意以下几点：1. 每个标题栏中的文字要求清晰、准确，不要出现错别字或拼写错误，以免给人留下不专业的印象。
2. 标题栏的设计要符合绘图规范和公司/组织的标准。
可以根据需要制定相应的绘图模板，统一标题栏的样式和格式。
3. 标题栏应该位于绘图纸的顶部，并在其他绘图内容之上，以便于阅读和识别。
总之，通过CAD快捷键命令绘制标题栏可以节省绘图时间，提高工作效率。
在实际应用中，可以根据自己的需要和习惯设置合适的快捷键，将其运用到日常的CAD设计工作中，以提升绘图的质量和效果。
关于CAD标题栏和图纸格式的一些问题
关于标题栏和图纸格式的一些问题制图教研室标题栏的位置一般位于右下角。
标题栏的分区线都是粗实线，见下图。
要注意，AutoCAD 系统自带的所谓的“GB标题栏格式”与实际国标的标题栏格式并不完全一致！特殊情况：1、但对于装订格式的A4图纸，标题栏只能位于短边，装订格式的A3图纸，标题栏只能位于长边。
2、X型图纸的标题栏位于图纸长边，Y型图纸的标题栏位于短边，标题栏的的文字方向为看图方向。
但是这里有特殊的情况，即允许将预先印制的图纸的图纸方向作更改，即允许将X型图纸的短边置于水平位置使用，也允许将Y型图纸的长边置于水平位置使用。
此时的标题栏应在图纸的右上角，而且必须画上图纸方向符号。
图纸方向符号一般画在对中符号上，见下图。
看图方向符号明细表格式：图纸折成装订A4的折叠方法1 主题内容与适用范围本标准规定了技术图样中复制图的折叠方法。
本标准适用于手工折叠或机器折叠的复制图及有关的技术文件，当设计各种归档和管理器具以及设计折叠时，亦应参照使用。
2 引用标准GB 4457.1 机械制图图纸幅面及格式GB J1 房屋建筑工程制图基本规定3 基本要求3.1 折叠后的图纸幅面一般应有A4(210mm×297mm)或A3(297mm ×420mm)的规格。
对于需装订成册又无装订边的复制图，折叠后的尺寸可以是190mm×297mm或297mm×400mm。
当粘贴上装订胶带(见附录A)后，仍应具有A4或A3的规格。
3.2 无论采用何种折叠方法，折叠后复制图上的标题栏均应露在外面。
3.3 根据需要，可从本标准中任选取一种规定的折叠方法。
4 折叠方法4.1 需装订成册的复制图4.1.1 有装订边的复制图首先沿标题栏的短边方向折叠，然后再沿标题栏的长边方向折叠，并在复制图的左上角折出三角形的藏边，最后折叠成A4或A3的规格，使标题栏露在外面，如表1 和表2。
浩辰CAD机械工程图中的字体标题栏选用范围
浩辰CAD机械工程图中的字体/标题栏选用范围
前样式名选HC_TEXTSTYLE,具体设置如下图：
尺寸标注：SHX字体 romans , 数字标注高度3.5, 宽度因子：0.667，尺寸文字偏离尺寸线距离1.5 。
当前样式名选HC_GBDIM, 具体操作如下：
然后设置尺寸文字偏离尺寸线的距离：打开标注样式管理器→修改，出现修改标注样式
对话框，选文字界面中从尺寸线偏移1.5，见下面对话框中红圈内的设置。
标题栏、明细栏规范：
工程图中的标题栏，遵守：
GB-T 10609.1-2009技术制图标题栏
GB-T 10609.2-2009技术制图明细栏有关规定
详情可参照国家最新修订标准：/view/11dbe781ec3a87c24028c4de.html
浩辰CAD可以对标题栏、明细表等按照企业需求定制，完全符合国家标准
填写明细表、标题栏等文字内容及其方便快捷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.2 图线•图线、字体和比例是图形的重要组成部分。
各种图线、字体在图形中都有各自的规定和用法，正确使用图线和字体能使读图者对所绘图形所要说明的问题一目了然。
比例也是图形的一个重要组成部分，正确使用比例能够更好地表达图形。
在使用图线、字体和比例的时候，应该按照有关国家标准正确使用合适的样式。
•绘制图样时，所采用的各种线型及其应用场合应符合国标（GB/T17450-1998和GB/T4457.4-2002）的规定。
常用的图线名称、线型及其主要用途如表1-2所示。
1.2 图线各种线型的应用如图1-4所示:1.2 图线•图线分粗、细两种。
粗线的宽度b为0.5~2mm,细线约为b/2。
图线的宽度推荐为：0.18mm，0.25mm，0.35mm，0.5mm，0.7mm，1mm，1.4mm，2mm。
同一图样中，同类图线的宽度应基本一致。
•图线的画法规定如下：•粗线的宽度（b）应根据图形的大小和复杂程度的不同，在0.5～２mm之间选择，应尽量保证在图样中不出现宽度小于0.18mm的图线。
•同一图样中，同类图线的宽度应一致。
虚线、点划线及双点划线的线段长度和间隔应各自大致相等。
•两条平行线（包括剖面线）之间的距离应不小于粗实线的两倍宽度，其最小距离不得小于0.7mm。
•一般中心线应超出轮廓线3～５mm为宜。
•绘制较小图时，允许用细实线代替点划线。
1.4 比例•比例是图形中与其实物相应要素的线性尺寸之比。
绘制图样时，应尽量采用1：1的比例，这样可以从图形上获得机件的真实大小。
由于物体的大小及结构的复杂程度不同，也可选择放大或缩小的比例。
•图样比例是图中图形与实物相应要素的线性尺寸之比，分为原值比例、放大比例、缩小比例3种，如图1-7所示为3种比例图形。
•无论采用何种比例绘图，尺寸数值均按照原值注出。
1.5尺寸标注基本要求与规则•尺寸标注时一种图形注释，在绘制设计中必不可少。
图形中有可正确的尺寸标注，才能说明形体的实际大小和各部分的相对位置。
•尺寸标注的基本要求为以下4点：• ·尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。
• ·图样中的尺寸如果以毫米为单位，就不需要标注计量单位的代号或名称，如采用其他单位，则必须注明单位的名称。
• ·图中所标注尺寸为零件完工后的尺寸，否则另加说明。
• ·每个尺寸一般中标注一次，并应标注在最能清晰地反映该结构特征的视图上。
• ·国家标准规定，图样上标注的尺寸，除标高及总平面图以米（m）为单位外，其余一律以毫米（mm）为单位，图上尺寸数字都不再注写单位。
•说明：本书文字和插图中的数字，如没有特别注明单位的，也一律以毫米为单位。
图样上的尺寸，应以所注尺寸数字为准，不得从图上直接量取。
1.6 尺寸的组成•完整的尺寸标注包含下列4个要素：延伸线、尺寸线、尺寸数字和终端（箭头），如图1-8所示。
•·延伸线：表示所注尺寸的起始和终止位置，用细实线绘制，它由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线或对称中心线本身作延伸线。
延伸线一般应与尺寸线垂直，延伸线超出尺寸线2mm左右。
•·尺寸线：表示所注尺寸的范围，用细实线绘制。
尺寸线不能用其他图线代替，不得与其他图线重合或画在其延长线上，并应尽量避免尺寸线之间及尺寸线与延伸线相交。
标注线性尺寸时，尺寸线必须与所标注的线段平行。
相互平行的尺寸线，小尺寸在内，大尺寸在外，依次排列整齐。
个尺寸线的间距要均匀，间隔应大于5mm，以便注写尺寸数字和有关符号。
1.6 尺寸的组成•尺寸数字：表示所注尺寸的数值。
在标注尺寸数字时应注意以下几点。
•线性尺寸的数字一般应写在尺寸线的上方、左方或尺寸线的终端处，位置不够时，也可以引出标注。
•尺寸数字不能被任何图线通过，否则必须要将该图线按照如图1-9所示断开，•在同一张图样上基本尺寸的字高要一致，一般采用3.5号字不能根据数值的大小而改变。
•终端（箭头）：尺寸线终端有两种形式，箭头和细斜线。
机械图样一般用箭头形式，箭头尖端与延伸线接触，不得超出也不得离开。
当尺寸线太短，没有足够的位置画箭头时，允许将箭头画在尺寸线外边。
标注连续的小尺寸时可用圆点代替箭头。
1.7表面粗造度•表面粗糙度原称表面光洁度，是指加工表面上所具有的较小间距和峰谷所组成的微观几何形状特性，一般因加工方法和其他因素形成，属于几何精度的表面结构范畴。
通俗地讲，就是指零件表面经加工后遗留的痕迹，在微小的区间内形成的高低不平的程度（也可以说成粗糙的程度）用数值表现出来，作为评价表面状况的一个依据。
表面粗糙度是研究和评定零件表面粗糙状况的一项质量指标，是在一个限定的区域内排除了表面形状和波纹度误差的零件表面的微观不规则状况。
•零件在参与工作是，其表面的不规则状况直接影响表面的耐磨性、耐腐蚀性、疲劳强度；也影响两表面间的接触刚度、密封性；还影响流体运动阻力的大小、导电、导热等性能。
•两波峰或两波谷之间的距离（波距）很小，在（1mm以下），用肉眼是难以区别的，因此它属于微观几何形状误差。
表面粗糙度越小，则表面越光滑。
表面粗糙度的大小对机械零件的实用性能有很大的影响。
表面粗糙度符号及其意义如表1-4所示。
1.7表面粗造度1.9 基本作图方法•1、分割一直线段为几等份（图1-14）•（1）过已知直线段的一端点任作一射线，由此端点起在射线上截取几等份。
•（2）将射线上的等分终点与已知直线段另一端点连线，并过射线上各等分点作此连线的平行线与已知直线段相交，交点即为所求。
•2、作圆内接正五边形（图1-15）•（1）作半径OF的等分点G，以G为圆心，AG为半径画圆弧交水平直径线于H。
•（2）以AH为半径，分圆周为五等份，顺序连接各分点即成。
•3、作圆内接正六边形•可用30°-60°三角板和圆规来作图，作图方法如图1-16所示。
1.9 基本作图方法•4、斜度和锥度•一直线对另一直线或以平面的倾斜程度，称为斜度，在图样中以1：n的形式标注。
图1-17a为斜度1:6的作法：由点A起在水平线段上去六个单位长度，得点D，过点D作AD的垂线DE，取DE为一个单位长，连AE，即得斜度为1:6的直线。
•斜度的标注方法如图1-17a所示，斜度符号要与斜度方向一致。
斜度的符号画法如图1-17c所示（h为字高）。
•正圆锥底圆直径与圆锥高度之比，称为锥度，在图样中一般以1：n的形式标注。
图1-18A为锥度1:3的作法：由点S起在水平线段上取六个单位长度得O；过O作SO的垂线，分别向上和向下截取一个单位长度，得A，B两点；分别过A,B与点S相连，即得1:3的锥度。
•锥度的标注方法如图1-18b所示，锥度符号的方向应与圆锥度方向一致。
锥度的符号画法如图1-18c所示（h为字高）。
1.9 基本作图方法•5、已知长、短轴用四心圆法作椭圆•(1)画出长、短轴AB,CD,连AC,以C为圆心，长半轴与短半轴之差为半径画弧交AC于E点（图1-19a）。
•(2)作AE中垂线与长、短轴交于○3，○1点；并作出其对称点○4，○2（图1-19b）。
•（3）分别以○1，○2为圆心，○1C为半径画大弧，以○3，○4为圆心，○3A为半径画小弧（大小弧的切点K在相应的连心线上），即得椭圆（图1-19c）。
1.9 基本作图方法•6、圆弧连接•用一段圆弧光滑地连接另外两条已知线段（直线或圆弧）的作图方法称为圆弧连接。
要保证圆弧连接光滑，就必须使线段与线段在连接处相切，作图时应先求作连接圆弧的圆心及确定连接圆弧与已知线段的切点。
作图方法见表1-6。
1.9 基本作图方法•续上表1.10 平面图形的分析与作图•平面图形是由若干直线和曲线封闭连接组合而成。
画平面图形时，要通过对这些直线或曲线的尺寸及连接关系的分析，才能确定平面图形的作图步骤。
•下面以图1-20手柄为例说明平面图形的分析方法和作图步骤。
•尺寸分析•平面图形中所注尺寸按其作用可分为两类：•定形尺寸。
指确定形状大小的尺寸，如图1-20中的 20， 5， 15，R15,R50,R10 , 32等尺寸。
•定位尺寸。
指确定各组成部分之间相对位置的尺寸，如图1-20中的8是确定 5小圆位置的定位尺寸。
有的尺寸既有定形尺寸的作用，又有定位尺寸的作用，如图1-20中的75。
1.10 平面图形的分析与作图• 2. 线段分析•平面图形中的各线段，有的尺寸齐全，可以根据其定形、定位尺寸直接作图画出；有的尺寸不齐全，必须根据其连接关系通过几何作图的方法画出。
按尺寸是否齐全，线段分为三类：•已知线段。
指定形、定位尺寸均齐全的线段，如手柄的 5，R10,R15。
•中间线段。
指只有定形尺寸和一个定位尺寸，而缺少另一定位尺寸的线段。
这类线段要在其相邻一端的线段画出后，再根据连接关系（如相切），通过几何作图的方法画出。
如手柄的R50。
•连接线段。
指只有定形尺寸而缺少定位尺寸的线段，如手柄的R12•图1-21所示为手柄的作图步骤。
