PT的接线种类和VV接线分析
PT的接线方式和几种常见接地点的作用
PT的接线种类和VV接线分析时间：2011-11-10点击：6280长川电气技术中心：常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种，如下图1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。
2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
如图1（b）。
3．三个单相电压互感器接成Y0/Y0形，如图1（c）。
可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。
也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。
左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
根据ab和ub的线电压可以计算出ca线电压，。
若二次侧ab相接反，从相量图看，则ca线电压变为。
电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。
如下图所示。
因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。
当系统中发生单相接地时，系统中会出现零序电流。
如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作，发不出接地信号。
PT的接线种类和VV接线分析
常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种,如下图1.一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表与继电器,如图1(a)。
2.两个单相电压互感器的V/V形接线,可测量相间线电压,但不能测相电压,它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
如图1(b)。
3.三个单相电压互感器接成Y0/Y0形,如图1(c)。
可供给要求测量线电压的仪表与继电器,以及要求供给相电压的绝缘监察电压表。
4.一台三相五芯柱电压互感器接成Y0/Y0/Δ(开口三角形),如图1(d)所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形,供电给绝缘监察电压继电器。
当三相系统正常工作时,三相电压平衡,开口三角形两端电压为零。
当某一相接地时,开口三角形两端出现零序电压,使绝缘监察电压继电器动作,发出信号。
V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。
也就就是说,二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此,虽然“B相无电压”(未施加任何电压),输出端的电量仍然就是三相电量。
左图就是正确接线,从相量图瞧三相平衡;右图就是错误接线,从相量图瞧三相不平衡。
图1 (正确) 图2(错误)图3根据ab与ub的线电压可以计算出ca线电压,。
若二次侧ab相接反,从相量图瞧,则ca线电压变为。
电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时,其一次侧中性点必须接地。
如下图所示。
因为电压互感器在系统中不仅有电压测量,而且还起继电保护的作用。
当系统中发生单相接地时,系统中会出现零序电流。
如果一次侧中性点没有接地,那么一次侧就没有零序电流通路,二次侧开口三角形线圈两端也就不会感应出零序电压,继电器KV 就不会动作,发不出接地信号。
对于三相五柱式电压互感器,其一次侧中性点同样要接地。
PT的接线种类和VV接线分析
常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种，如下图1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。
2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
如图1（b）。
3．三个单相电压互感器接成Y0/Y0形，如图1（c）。
可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。
也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。
左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
图1 （正确）图2（错误）图3根据ab和ub的线电压可以计算出ca线电压，。
若二次侧ab相接反，从相量图看，则ca线电压变为。
电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。
如下图所示。
因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。
当系统中发生单相接地时，系统中会出现零序电流。
如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作，发不出接地信号。
对于三相五柱式电压互感器，其一次侧中性点同样要接地。
pt的vv接法
pt的vv接法
【实用版】
目录
1.PT 的 VV 接法概述
2.VV 接法的具体操作步骤
3.VV 接法的优点与应用场景
4.VV 接法与其他接法的区别
正文
一、PT 的 VV 接法概述
PT，即“潜在接闪杆”，是防雷工程中常用的一种接闪杆。
VV 接法，是一种防雷接地系统的接线方式，主要用于将防雷设备与大地之间的电阻降到最低，从而保证防雷设备的防护效果。
二、VV 接法的具体操作步骤
1.首先，根据防雷设备的规格和安装位置，确定接地体的大小和形状。
通常情况下，接地体的长度不应小于防雷设备的长度，宽度不应小于防雷设备的宽度。
2.将接地体埋入地下，深度应根据土壤的电阻率和防雷设备的防护等级来确定。
一般情况下，接地体应埋入地下 0.5 米至 1 米深。
3.将 PT 接闪杆的一端与接地体连接，另一端与防雷设备连接。
连接时，应使用足够截面积的导线，并确保连接处具有良好的接地效果。
4.检查连接处是否牢固、可靠，如有松动应重新连接。
三、VV 接法的优点与应用场景
1.VV 接法能够有效降低防雷设备与大地之间的电阻，提高防雷效果。
2.VV 接法操作简单，施工方便，适用于各种类型的防雷设备。
3.VV 接法适用于土壤电阻率较低的地区，以及需要高防护等级的场所，如高层建筑、重要设施等。
四、VV 接法与其他接法的区别
1.与 TT 接法相比，VV 接法的接地电阻更低，防护效果更好。
2.与 IT 接法相比，VV 接法更适用于土壤电阻率较低的地区。
PT接线方式

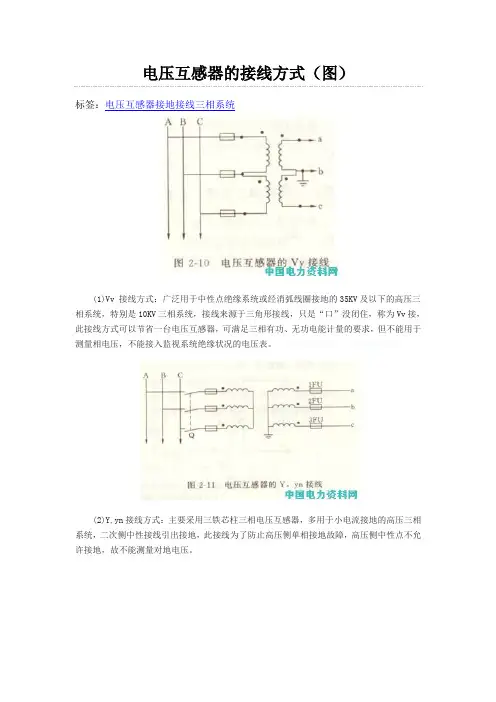

电压互感器的接线方式（图）标签：电压互感器接地接线三相系统(1)Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。
信息来源:(2)Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。
(3)YN,yn接线方式：多用于大电流接地系统。
(4)YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10KV 及以下的系统中不采用。
电压互感器实际上是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
电压互感器的接线方式很多，常见的有以下几种：(1)用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式(2) 用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
(3) 用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。
用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。
(4)电容式电压互感器接线形式。
在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。
PT的接线方式和几种常见接地点的作用
PT的接线种类和VV接线分析时间：2011-11-10点击：6280长川电气技术中心：常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种，如下图1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。
2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
如图1（b）。
3．三个单相电压互感器接成Y0/Y0形，如图1（c）。
可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。
也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。
左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
根据ab和ub的线电压可以计算出ca线电压，。
若二次侧ab相接反，从相量图看，则ca线电压变为。
电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。
如下图所示。
因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。
当系统中发生单相接地时，系统中会出现零序电流。
如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作，发不出接地信号。
Pt铂电阻的三种接线方式在原理上的不同
1、的三种接线方式在原理上的不同：
二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、的三种接线方式对测量精度的影响。
连接导线的电阻和接触电阻会对铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：
（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）三线制就是引出三线，Pt100铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I端子和V-端子短接）。
精度稍好。
（3）两线制就使引出两线，Pt100铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子
和V+短接短接）。
测量精度差。
pt的vv接法
pt的vv接法摘要：1.引言2.PT 接法简介3.PT 接法优缺点4.PT 接法操作步骤5.总结正文：【引言】近年来，随着科技的飞速发展，人们的生活水平逐渐提高，对于家居装修的需求也日益增长。
其中，电路改造是家居装修中的重要环节。
而PT 接法作为电路改造中的一种常用接法，得到了广泛的应用。
本文将对PT 接法进行详细介绍。
【PT 接法简介】PT 接法，全称为“保护接地和中性线分开接法”，是一种电气工程中的接线方式。
它将电气设备的外壳与接地线连接，同时将中性线（N 线）与接地线（PE 线）分开。
这种接法不仅能有效防止触电事故，还能降低漏电设备对电气系统的影响。
【PT 接法优缺点】优点：1.安全性高：PT 接法能够有效防止人体触电，降低触电事故的发生概率。
2.系统稳定：将中性线与接地线分开，降低中性线断线时对电气系统的影响。
3.维护方便：PT 接法使得设备的检修和维护更加方便，提高工作效率。
缺点：1.成本较高：相较于其他接法，PT 接法需要更多的材料和施工成本。
2.安装复杂：PT 接法施工较为复杂，需要专业电工进行操作。
【PT 接法操作步骤】1.准备工作：准备好所需的材料，如电线、接线端子、螺丝刀等工具。
2.断电操作：在进行接线之前，务必切断电源，确保安全。
3.接线操作：a.将设备外壳与接地线（PE 线）连接。
b.将中性线（N 线）与接地线（PE 线）分开，保持一定距离。
c.使用接线端子将中性线与接地线分别固定在接线盒内。
4.复位操作：接线完成后，恢复电源，检查接线是否正确。
5.测试：使用电气测试仪器对电路进行测试，确保电路正常。
【总结】PT 接法作为一种安全、稳定的接线方式，在我国的家居装修和工业生产中得到了广泛的应用。
然而，其较高的成本和安装复杂度也是不容忽视的问题。
PT接线方式
电压互感器的接线方式（图）标签：电压互感器接地接线三相系统(1)Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。
信息来源:(2)Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。
(3)YN,yn接线方式：多用于大电流接地系统。
(4)YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10KV 及以下的系统中不采用。
电压互感器实际上是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
电压互感器的接线方式很多，常见的有以下几种：(1)用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式(2) 用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
(3) 用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。
用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。
(4)电容式电压互感器接线形式。
在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。
PT的接线种类和VV接线分析资料讲解
P T的接线种类和V V接线分析常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种，如下图1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。
2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
如图1（b）。
3．三个单相电压互感器接成Y0/Y0形，如图1（c）。
可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。
也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。
左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
图1 （正确）图2（错误）图3根据ab和ub的线电压可以计算出ca线电压，。
若二次侧ab相接反，从相量图看，则ca线电压变为。
电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。
如下图所示。
因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。
当系统中发生单相接地时，系统中会出现零序电流。
如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作，发不出接地信号。
PT接线方式
电压互感器的接线方式（图）来源：电力资料网时间：2010-07-19标签：电压互感器接地接线三相系统(1)Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。
信息来源:(2)Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。
(3)YN,yn接线方式：多用于大电流接地系统。
(4)YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10KV 及以下的系统中不采用。
电压互感器实际上是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
电压互感器的接线方式很多，常见的有以下几种：(1)用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式(2) 用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
(3) 用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。
用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。
(4)电容式电压互感器接线形式。
PT的接线形式
电压互感器的接线方式很多，常见的有以下几种：如图所示
（1）用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式
（2）用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
（3）用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。
用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。
（4）电容式电压互感器接线形式。
在中性点不接地或经消弧线圈接地的系统中，为了测量相对地电压，PT一次绕组必须接成星形接地的方式。
在3~60KV电网中，通常采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。
必须指出，不能用三相三柱式电压互感器做这种测量。
当系统发生单相接地短路时，在互感器的三相中将有零序电流通过，产生大小相等、相位相同的零序磁通。
在三相三柱式互感器中，零序磁通只能通过磁阻很大的气隙和铁外壳形成闭合磁路，零序电流很大，使互感器绕组过热甚至损坏设备。
而在三相五柱式电压互感器中，零序磁通可通过两侧的铁芯构成回路，磁阻较小，所以零序电流值不大，对互感器不造成损害。
PT接线方式
电压互感器的接线方式（图）来源：电力资料网时间：2010-07-19标签：电压互感器接地接线三相系统(1)Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。
信息来源:(2)Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。
(3)YN,yn接线方式：多用于大电流接地系统。
(4)YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10KV 及以下的系统中不采用。
电压互感器实际上是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
电压互感器的接线方式很多，常见的有以下几种：(1)用一台单相电压互感器来测量某一相对地电压或相间电压的接线方式(2) 用两台单相互感器接成不完全星形，也称V—V接线，用来测量各相间电压，但不能测相对地电压，广泛应用在20KV以下中性点不接地或经消弧线圈接地的电网中。
(3) 用三台单相三绕组电压互感器构成YN，yn，d0或YN，y，d0的接线形式，广泛应用于3~220KV系统中，其二次绕组用于测量相间电压和相对地电压，辅助二次绕组接成开口三角形，供接入交流电网绝缘监视仪表和继电器用。
用一台三相五柱式电压互感器代替上述三个单相三绕组电压互感器构成的接线，除铁芯外，其形式与图3基本相同，一般只用于3~15KV系统。
(4)电容式电压互感器接线形式。
PT接线方式
电压互感器在三相电路中常用的接线方式有四种，如下图1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。
2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
如图1（b）。
3．三个单相电压互感器接成Y0/Y0形，如图1（c）。
可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。
也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。
左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
根据ab和ub的线电压可以计算出ca线电压，。
若二次侧ab相接反，从相量图看，则ca线电压变为。
电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。
如下图所示。
因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。
当系统中发生单相接地时，系统中会出现零序电流。
如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV 就不会动作，发不出接地信号。
对于三相五柱式电压互感器，其一次侧中性点同样要接地。
由两只单相电压互感器组成的V-V形接线时，其一次侧是不允许接地的，因为这相当于系统的一相直接接地。
PT接线形式
V－V接线
电压互感器接线形式
（3）Y－Y接线 由三个单相互感器一、二次侧均接成Y 形，可供给要求线电压的仪表和继电器 以及要求相电压的绝缘监视电压表。
Y－Y接线
电压互感器接线形式
（4）Y0/Y0/接线 用三台单相三绕组电压互感器构成Y0/Y0/接线，该 接线方式其二次绕组用来测量相间电压和相对地电压， 辅助二次绕组接成开口三角形检测零序电压。用于3～ 220kV系统（110kV及以上无高压熔断器），供接入交流 电网络缘监视仪表 和继电器用。 三相五柱式电压 互感器只用于3～ 15kV系统，其接线 与三台单相三绕组 Y0/Y0/接线 电压互感器构成Y0/Y0/接线基本相同。
电压互感器接线形式
（1）单相接线 该接法仅适用于测量相间电压。如果互感器 一次绕组的一端接在线路上，另一端接地，互 感器可测量某一相对地电压。Fra bibliotek单相接线
电压互感器接线形式
（2）V－V接线 由两个单相互感器接线成不完全星形（ V－ V 形），用来测量各相间电压，但不能测量相对 地电压，它广泛应用在 20kV以下中性点不接地 或经消弧线图接地的电网中。
PT的接线种类和VV接线分析【范本模板】
常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种,如下图1．一个单相电压互感器的接线，用于对称的三相电路,二次侧可接仪表和继电器，如图1（a）. 2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
如图1（b）.3．三个单相电压互感器接成Y0/Y0形，如图1(c).可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1(d）所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡,开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号.V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。
也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。
左图是正确接线,从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
图1 (正确) 图2（错误）图3根据ab和ub的线电压可以计算出ca线电压，。
若二次侧ab相接反，从相量图看，则ca线电压变为.电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时,其一次侧中性点必须接地。
如下图所示。
因为电压互感器在系统中不仅有电压测量,而且还起继电保护的作用。
当系统中发生单相接地时，系统中会出现零序电流。
如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作,发不出接地信号。
对于三相五柱式电压互感器，其一次侧中性点同样要接地。
PT的接线种类和VV接线分析
P T的接线种类和V V接线分析本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March常用电压互感器的接线电压互感器在三相电路中常用的接线方式有四种，如下图1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。
2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
如图1（b）。
3．三个单相电压互感器接成Y0/Y0形，如图1（c）。
可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
V/V型的接线图分析V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。
也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。
左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
图1 （正确）图2（错误）图3根据ab和ub的线电压可以计算出ca线电压，。
若二次侧ab相接反，从相量图看，则ca线电压变为。
电压互感器几种常见接地点的作用一次侧中性点接地由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。
如下图所示。
因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。
当系统中发生单相接地时，系统中会出现零序电流。
Pt铂电阻的三种接线方式在原理上的不同
P t铂电阻的三种接线方式在原理上的不同
Hessen was revised in January 2021
1、的三种接线方式在原理上的不同：
二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2、的三种接线方式对测量精度的影响。
连接导线的电阻和接触电阻会对铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。
与连接的检测设备（温控仪、PLC输入等）都有四个接线端子：I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
请参阅下图：
（1）四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）三线制就是引出三线，Pt100铂电阻接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I端子和V-端子短
接）。
精度稍好。
（3）两线制就使引出两线，Pt100铂电阻接线时接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+
端子和V+短接短接）。
测量精度差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用电压互感器的接线
电压互感器在三相电路中常用的接线方式有四种，如下图
1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。
2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
如图1（b）。
3．三个单相电压互感器接成Y0/Y0形，如图1（c）。
可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
V/V型的接线图分析
V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。
也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。
左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
图1 （正确） 图2（错误）
图3
根据ab和ub的线电压可以计算出ca线电压，。
若二次侧ab相接反，从相量图看，则ca线电压变为。
电压互感器几种常见接地点的作用
一次侧中性点接地
由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。
如下图所示。
因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。
当系统中发生单相接地时，系统中会出现零序电流。
如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作，发不出接地信号。
对于三相五柱式电压互感器，其一次侧中性点同样要接地。
由两只单相电压互感器组成的V-V形接线时，其一次侧是不允许接地的，因为这相当于系统的一相直接接地。
而应在二次中性点接地，如下图所示。
二次侧接地
电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。
当一次、二次侧绕组间的
绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全。
另外，通过接地，可以给绝缘监视装置提供相电压。
二次侧的接地方式通常有中性点接地和V相接地两种，如下图所示。
根据继电保护等具体要求加以选用。
采用V相接地时，中性点不能再直接接地。
为了避免一、二次绕组间绝缘击穿后，一次侧高压窜入二次侧，故在二次侧中性点通过一个保护间隙接地。
当高压窜入二次侧时，间隙击穿接地，v相绕组被短接，该相熔断器会熔断，起到保护作用。
二次侧接地点按规程规定，均应选在主控室保护屏经端子排接地，而在配电装置处只设置试验检修时的安全接地点。
铁心接地
在电压互感器外壳上有一个接地桩头，这是铁心和外壳的接地点，起安全保护作用。
