18讲掌握《电气装置安装工程施工及验收规范》强制性条文的有关规定
第十八讲1M432040 掌握《电气装置安装工程施工及验收规范》强制性条文的有关规定1M432041 低压电器的断路器和熔断器直接安装在建筑物或设备上的，交流50 Hz 额定电压1200V 及以下、直流额定电压为1500V 及以下的电气设备的安装和验收。
对于成套盘、柜上的电器安装和验收，应符合有关规范的规定。
低压电器设备和器材的运输、保管，应符合现行国家有关标准的规定。
设备和器材到达现场后，应及时验收检查技术文件、装箱清单、包装和密封状况。
从设备和器材到达现场到安装前的保管期限，应不超过—年；对需要长期保管的设备和器材，应符合相关的专门规定。
(1) 直流快速断路器的安装安装时应防止断路器倾倒、碰撞和激烈震动；基础槽钢与底座间，应按设计要求采取防震措施。
(2) 熔断器及熔体的容量熔断器及熔体的容量，应符合设计要求，并核对所保护电气设备的容量与熔体容量相匹配；对后备保护、限流、自复、半导体器件保护等用有专用功能的熔断器，严禁替代。
1M432042 在爆炸和火灾危险环境作业应符合《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》规定外，尚应符合现行国家标准电气装置安装工程系列中的“高压电器”、“电力变压器、油浸电抗器、互感器”、“母线装置”、“旋转电机”、“盘、柜及二次回路结线”、“电缆线路”、“接地装置”、“电气照明”、“配线工程 '等'施工及验收规范和《电气装置安装工程电气设备交接试验标准》以及其他各专业标准规程的有关规定。
(1) 事故排风机按钮的安装事故排风机的按钮，应单独安装在便于操作的位置，且应有特殊标志。
•爆炸危险环境装设事故排风机，及时通风排放爆炸性气体，是防止爆炸的重要保证和主要措施。
现场的排风机按钮应安装在便于操作地方，并且要醒目和操作方便。
运行中的正压型电气设备内部的火花、电弧，不应从缝隙或出风口吹出。
•运行中的正压型电气设备，如果内部的火花荷电弧从缝隙或出风口吹出，就有可能引起爆炸事故的发生，因此设备安装完成后应进行检查和观察。

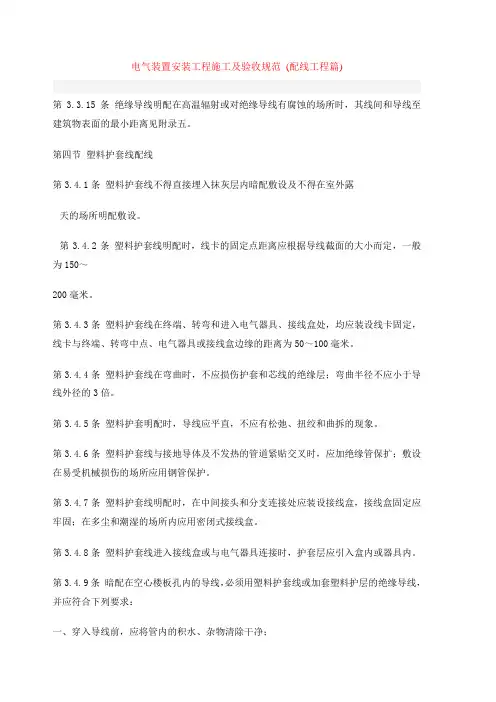

电气装置安装工程施工及验收规范 (配线工程篇)
电气装置安装工程施工及验收规范(配线工程篇)第3.3.15条绝缘导线明配在高温辐射或对绝缘导线有腐蚀的场所时，其线间和导线至建筑物表面的最小距离见附录五。
第四节塑料护套线配线第3.4.1条塑料护套线不得直接埋入抹灰层内暗配敷设及不得在室外露第3.4.2条塑料护套线明配时，线卡的固定点距离应根据导线截面的大小而定，一般为150～200毫米。
第3.4.3条塑料护套线在终端、转弯和进入电气器具、接线盒处，均应装设线卡固定，线卡与终端、转弯中点、电气器具或接线盒边缘的距离为50～100毫米。
第3.4.4条塑料护套线在弯曲时，不应损伤护套和芯线的绝缘层；弯曲半径不应小于导线外径的3倍。
第3.4.5条塑料护套明配时，导线应平直，不应有松弛、扭绞和曲拆的现象。
第3.4.6条塑料护套线与接地导体及不发热的管道紧贴交叉时，应加绝缘管保扩；敷设在易受机械损伤的场所应用钢管保护。
第3.4.7条塑料护套线明配时，在中间接头和分支连接处应装设接线盒，接线盒固定应牢固；在多尘和潮湿的场所内应用密闭式接线盒。
第3.4.8条塑料护套线进入接线盒或与电气器具连接时，护套层应引入盒内或器具内。
第3.4.9条暗配在空心楼板孔内的导线，必须用塑料护套线或加套塑料护层的绝缘导线，并应符合下列要求：一、穿入导线前，应将管内的积水、杂物清除干净；二、穿入导线时，不得损伤导线的护套层，并能便于更换导线；三、导线在板孔内不得有接头，分支接头应放在接线盒内连接。
第五节槽板配线第3.5.1条塑料槽板、木槽板配线适用于干燥房屋内明配敷设。
使用绝缘导线的额定电压不应低于500伏。
第3.5.2条塑料槽板与木槽板的安装要求相同，木槽板的内外应光滑、无棱刺、刷有绝缘漆。
第3.5.3条槽板宜敷设于较隐蔽的地方，应紧贴于建筑物表面，排列整齐。
第3.5.4条槽板固定点的间距：底板应小于500毫米，盖板应小于300毫米；底板离终端点50毫米及盖板离终端点30毫米处，均应固定。
电气装置安装工程施工及验收规范
西安华新能源工程有限公司《工程质量检验标准》（电气工程篇）批准：审核：编定：华新能源工程公司技术部二○一一年一月第一篇高压电器篇第一章总则第1.0.1条本篇适用于断路器、隔离开关、负荷开关、高压熔断器、电抗器、避雷器和电容器安装工程的施工及验收。
第1.0.2条高压电器的安装应按已批准的设计进行施工。
第1.0.3条高压电器的运输、保管，除应符合本篇要求外，当产品有特殊要求时，尚应符合产品的要求。
第1.0.4条本篇所列设备在安装前的保管要求，系指保管期限在一年以内者。
长期保管的设备，则应遵守设备保管的专门规定。
第1.0.5条凡所使用的设备及器材均应符合国家或部颁的现行技术标准，并有合格证件。
设备应有铭牌。
第1.0.6条电器设备与器材到达现场后，应作下列验收检查：一、开箱检查清点，规格应符合设计要求，附件、备件应齐全；二、产品的技术文件应齐全；三、按本篇要求作外观检查；第1.0.7条施工中的安全技术措施，应遵守本规范和现行有关的安全技术规程的规定。
第1.0.8条对土建的要求：一、与高压电器安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定；二、设备安装前，土建工作应具备下列条件：1.屋顶、楼板施工完毕，不得有渗漏；2.室内地面基层施工完毕，并在墙上标出地面标高；在配电室内，设备及母线的构架安装后，作好抹光地面的工作；3.进行装饰工作时有可能损坏已安装设备，或设备安装后不能再进行的装饰的工作应全部结束；4.混凝土基础及构架达到允许安装的强度，设备支架焊接质量符合要求；5.模板、施工设施及杂物清除干净，并有足够的安装用地，施工道路畅通；6.高层构架的走道板、栏杆、平台及梯子等齐全牢固；7.基坑已回填夯实。
三、设备投入运行前，土建应完成下列工作：1.消除构架上的污垢、填补孔洞以及装饰等工作；2.完成二次灌浆和抹面；3.装设保护性网门，栏杆及梯子；4.配电室的门窗以及室外配电装置的场地平整；5.受电后无法进行或影响运行安全的工作。
电气装置工程施工及验收规范
电气装置工程施工及验收规范前言为了保证电气装置工程的施工质量，确保设备安全运行，制定本规范。
本规范适用于电气装置工程的施工及验收，包括电力系统、变电站、配电站、电气设备安装、调试、验收等环节。
第一章总则第1.0.1条电气装置工程施工及验收应符合国家法律法规、行业标准和有关规定。
第1.0.2条电气装置工程施工及验收应按照已批准的设计文件、施工图纸和技术规范进行。
第1.0.3条电气装置工程施工及验收应保证工程质量，确保设备安全、可靠、经济、环保。
第1.0.4条电气装置工程施工及验收应注重施工安全，预防事故发生，保护施工人员生命财产安全。
第二章施工准备第2.0.1条施工单位应具备相应的资质，施工人员应具备相应的专业技术资格。
第2.0.2条施工单位应根据工程特点、施工条件和技术要求，编制施工组织设计、施工方案和安全施工措施。
第2.0.3条施工单位应做好施工现场的准备工作，包括场地平整、临时设施建设、材料和设备准备等。
第2.0.4条施工单位应加强与建设单位、设计单位、监理单位的沟通和协作，确保工程顺利进行。
第三章施工安装第3.0.1条施工安装应按照施工图纸、技术规范和工艺要求进行，确保设备安装牢固、可靠。
第3.0.2条施工安装过程中，应保护好设备及其零部件，防止损坏。
第3.0.3条施工安装应注重电气连接的可靠性和导电性能，确保连接良好。
第3.0.4条施工安装应妥善解决电气设备与机械设备的配合问题，确保设备协调运行。
第3.0.5条施工安装过程中，应严格控制工程质量，防止偷工减料、以次充好。
第四章调试与验收第4.0.1条电气装置工程调试应按照技术规范和施工图纸进行，确保设备性能达到设计要求。
第4.0.2条调试过程中，应做好各项测试记录，发现问题及时处理。
第4.0.3条电气装置工程验收应按照验收标准、技术规范和施工图纸进行。
第4.0.4条验收过程中，应检查设备安装质量、施工质量和技术规范执行情况。
第4.0.5条验收合格的电气装置工程应符合国家法律法规、行业标准和有关规定。
电气施工质量及验收规范31页PPT
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
电气施工质量及Leabharlann 收规范16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
电气装置安装工程施工及验收规范
电气装置安装工程施工及验收规范一、施工规范1. 施工前准备在进行电气装置安装工程前，必须做好充分的施工前准备工作，包括但不限于：•确保施工现场的安全：清理施工现场，确保无危险物品存在；•准备所需工具和材料：确保所有需要使用的工具和材料齐全；•制定施工计划：严格按照施工计划和相关设计要求进行施工。
2. 施工过程在施工过程中，应按照以下要求进行操作：•严格执行设计要求：按照设计图纸和相关规范进行安装；•质量第一：确保安装质量，杜绝任何质量问题；•安全第一：严格遵守安全操作规程，保障施工人员安全；•合理布线：合理布置电气线路，避免交叉、混乱等情况发生。
3. 施工验收完成施工后，进行施工验收是必不可少的步骤，包括但不限于：•检查安装质量：检查电气装置安装是否符合设计要求；•测试功能正常性：进行相关功能测试，确保电气装置正常工作；•清理施工现场：清理施工现场，保持整洁。
二、验收规范1. 施工质量验收在进行电气装置安装工程验收时，要对施工质量进行严格评定，主要包括以下内容：•设计要求实现情况：检查安装是否符合设计要求；•安装质量检查：检查电气设备的连接是否牢固、电缆是否绝缘良好等；•纠正安装问题：如发现任何安装问题，需及时纠正。
2. 功能性验收验收过程中还需要对电气装置的功能性进行检测，确保其正常工作，包括但不限于：•启动测试：启动电气装置，检测其运行情况；•安全性测试：检查电气装置的安全性能是否符合标准。
3. 施工验收报告完成验收后，需要形成完整的验收报告，明确标明验收情况和结果，确保验收工作的记录完整且准确。
总结电气装置安装工程的施工及验收规范是确保工程质量和安全的重要保障，施工方必须严格按照规范要求进行操作，确保整个工程顺利完成并符合相关标准。
同时，验收工作也是至关重要的环节，通过合格的验收，保证电气装置的正常运行和使用安全。
电气装置安装工程、高压电器施工及验收规范
2 施工及验收2.1 电气装置安装工程《电气装置安装工程高压电器施工及验收规范》GBJ 147－904.4.1在验收时，应进行下列检查：二、电气连接应可靠且接触良好。
三、断路器及其操动机构的联动应正常，无卡阻现象；分、合闸指示正确；辅助开关动作正确可靠。
四、密度继电器的报警、闭锁定值应符合规定；电气回路传动正确。
五、六氟化硫气体压力、泄漏率和含水量应符合规定。
六、接地良好。
4.4.2在验收时应提交下列资料和文件：三、安装技术记录；四、调整试验记录。
《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148－902.3.2 当含氧量未达到18%以上时，人员不得进入。
2.7.1绝缘油必须按规定试验合格后，方可注入变压器、电抗器中。
不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。
2.10.2 变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入试运行。
检查项目如下：一、本体、冷却装置及所有附件应无缺陷。
五、事故排油设施应完好，消防设施齐全。
七、接地引下线及其与主接地网的连接应满足设计要求，接地应可靠。
铁芯和夹件的接地引出套管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好。
九、分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。
十三、变压器、电抗器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。
《电气装置安装工程母线装置施工及验收规范》GBJ 149－90 2.4.9 母线施焊前，焊工必须经过考试合格。
《电气装置安装工程电缆线路施工及验收规范》GB 50168-××××4.2.9金属电缆支架全长均应有良好的接地。
5.2.6 直埋电缆在直线段每隔50m～100m 处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
电气装置安装工程施工验收规范
1.0.8 施工中的安全技术措施，应符合国家现行有关安全技术标 准及产品技术文件的规定。 1.0.9 与低压电器安装有关的建筑工程的施工， 应符合下列要求：
(2)主触头在闭合位置时，不同极的带电部件之间、触头与线
圈之间以及主电路与同它不直接连接的控制和辅助电路
(包括线
圈 ) 之间。
(3)主电路、 控制电路、 辅助电路等带电部件与金属支架之间。
2.0.8.2 测量绝缘电阻所用兆欧表的电压等级及所测量的绝缘
电阻值，应符合现行国家标准《电气装置安装工程电气设备交接
2.0.3.2 当采用膨胀螺栓固定时，应按产品技术要求选择螺栓 规格；其钻孔直径和埋设深度应与螺栓规格相符。
2.0.3.3 紧固件应采用镀锌制品，螺栓规格应选配适当，电器 的固定应牢固、平稳。
2.0.3.4 有防震要求的电器应增加减震装置；其紧固螺栓应采 取防松措施。
2.0.3.5 固定低压电器时，不得使电器内部受额外应力。 2.0.4 电器的外部接线，应符合下列要求：
(5)抽屉式断路器空载时进行抽、拉数次应无卡阻，机械联锁 应可靠。 3.0.3 低压断路器的接线，应符合下列要求：
3.0.3.1 裸露在箱体外部且易触及的导线端子，应加绝缘保护。 3.0.3.2 有半导体脱扣装置的低压断路器，其接线应符合相序 要求，脱扣装置的动作应可靠。 3.0.4 直流快速断路器的安装、 调整和试验， 尚应符合下列要求： 3.0.4.1 安装时应防止断路器倾倒、碰撞和激烈震动；基础槽 钢与底座间，应按设计要求采取防震措施。 3.0.4.2 断路器极间中心距离及与相邻设备或建筑物的距离， 不应小于 500mm。当不能满足要求时，应加装高度不小于单极开 关总高度的隔弧板。
电气装置安装工程质量检验及评定规程(教学版)ppt课件
精选PPT课件
5
5.工程质量检验
5.1检验标准
• 第 l部分：通则； • 第2部分：高压电器施工质量检验； • 第3部分：电力变压器、油浸电抗器、互感器施工质量检验； • 第4部分：母线装置施工质量检验； • 第5部分：电缆线路施工质量检验； • 第6部分：接地装置施工质量检验； • 第7部分：旋转电机施工质量检验； • 第8部分：盘、柜及二次回路接线施工质量检验； • 第9部分：蓄电池施工质量检验； • 第10部分：35kV及以下架空电力线路施工质量检验； • 第11部分：电梯电气装置施工质量检验； • 第12部分：低压电器施工质量检验； • 第13部分：电力变流设备施工质量检验； • 第14部分：起重机电气装置施工质量检验； • 第15部分：爆炸及火灾危险环境电气装置施工质量检验； • 第16部分：1kV及以下配线工程施工质量检验； • 第17部分：电气照明装置施工质量检验。
精选PPT课件
4
4.“划分表”“性质”一栏除要求填写“主要” 外，目前普遍要求增加“S”点、“W”点、 “H”点。 “S”点――旁站点，施工全过程监督检查。 例：发电机、变压器的耐压试验。 “W”点――见证点，施工结束，隐蔽前的检 查。例：敷设于零米以下的接地 “H”点――停工待检点，重要施工项目结束， 进入下一阶段施工前的检查。 例：高压柜母线仓封闭前的检查
9
5.3单位工程质量设“合格”及 “优良”两个等级
5.3.1单位工程质量验收“合格”条件： 1) 所属分部工程项目，质量验收、评定应全 部合格。 2) 所属设备及其系统带电或试运应正常，并 已签字验收。 3) 对本单位工程资料核查结果，应资料、签 字齐全。
精选PPT课件
10
5.3.2单位工程质量验收“优良”条件：
电气装置安装工程施工及验收规范 ppt课件
PPT课件
2
第一章总 则
第1．0．4条凡所使用的电气设备及器材，均应符合国 家或部颁的现行技术标准，并具有合格证件。设备应 有铭牌。
第1．0．5条所有电气设备及器材到达现场后，应作下列 验收检查：
入后的密封应符合下列要求： 一、无防止电缆拔脱装置的进线口，适用于公称外径小于20 毫
米的电缆； 二、有防止电缆拔脱装置的进线口，适用于公称外径大于20 毫
米的电缆； 三、有电缆头腔的进线口，适用于铠装电缆； 四、弹性密封垫内孔的大小，应按电缆外径切割，其剩余径向
厚度不应小于电缆外径3／10， 且不得小于4 毫米； 五、弹性密封垫的纵向长度不许切割，其长度不应小于电缆外
度。应符合本章第2．2．8 条八款 的规定。
PPT课件
20
第二章 爆炸危险场所的电气装置
第2．l．l9 条 电气管路之间连接困难时不得采用倒扣，应使用防爆活 接头。
第2．1．20 条 Q－1 级、Q－2 级、G－1 级场所的钢管配线，在下列各 处应装设不同型式的隔离密封盒，
做好隔离密封： 一、电气设备的进线口（无密封装置时）。 二、管路通过与任何场所共用的隔墙时，应在隔墙的任意一侧装设横
严禁使用；粉剂密封填料与水的配 比、搅拌速度应遵守产品的规定，浇灌时间严禁超过其初
凝时间； 五、填充密封胶泥（或与水配好的粉剂密封填料）时，应
将盒内充实，填满至浇灌口的下端 为止，凝固后其表面应无龟裂；排水式隔离密封盒充填后
的表面应光滑，并有自行排水的坡 度。
PPT课件
22
电气装置安装工程施工及验收规范课件
严格按照接地规范进行电气设备接地，加强接地电阻检 测，确保接地安全可靠。
案例对实践的启示与建议
01
02
03
04
启示一
电气安装工程施工过程中，要 严格遵守相关施工规范和标准
，确保施工质量。
建议一
加强施工前的技术交底工作， 确保施工人员熟悉施工规范和
标准。
启示二
施工过程中要加强监督检查， 及时发现和解决存在的质量问
定期开展安全培训和演练，提高员工 的安全意识和应对突发情况的能力。
安全事故调查
对发生的安全事故进行调查，分析原 因，总结经验教训，采取措施预防类 似事故再次发生。
05
案例分析与实践
实际工程案例介绍
案例一
某住宅小区的电气安装工程
案例二
某商业中心的电气安装工程
案例三
某工厂的电气安装工程
案例中的问题与解决方案
电气装置安装工程的质量标准
总结词
电气装置安装工程的质量标准包括外观质量、安装质量 、性能质量等方面，应符合相应的国家和行业标准。
详细描述
电气装置安装工程的质量标准是衡量工程质量的依据。 外观质量标准要求电气装置的外观无明显损伤、涂层完 好等；安装质量标准要求电气设备安装牢固、位置正确 、接地可靠等；性能质量标准要求电气设备运行稳定、 动作准确可靠等。同时，应符合相应的国家和行业标准 ，如《电气装置安装工程施工及验收规范》等。
防雷接地
根据设计要求进行防雷接地施工，确 保接地电阻符合规范要求，防雷设施 安全可靠。
施工后的检查与测试
外观检查
对施工完成的电气装置 进行外观检查，确保设 备安装规范、无明显损
伤。
功能测试
对电气设备进行功能测 试，检查设备是否能正 常工作、控制信号是否
电气装置安装工程接地装置施工及验收规范
1 总则1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。
1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。
1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。
1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。
1.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。
1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。
1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。
1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。
2 术语和定义2.0.1接地体（极）grounding conductor埋入地中并直接与大地接触的金属导体，称为接地体（极）。
接地体分为水平接地体和垂直接地体。
2.0. 2自然接地体natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。
2.0.3接地线grounding conductor电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地线。
2.0.4接地装置grounding connection接地体和接地线的总和，称为接地装置。
2.0.5接地grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。
电气装置安装工程电缆线路施工及验收规范
电气装置安装工程电缆线路施工及验收规范中华人民共和国国家标准电气装置安装工程GB50168-92电缆线路施工及验收规范中华人民共和国建设部1992-12-26发布1993-07-01施行第一章总则第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。
第1.0.2条本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。
矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。
第1.0.3条电缆线路的安装应按已批准的设计进行施工。
第1.0.4条电缆及其附件的运输、保管，应符合本规范要求。
当产品有特殊要求时，并应符合产品的要求。
第1.0.5条电缆及其附件在安装前的保管，其保管期限应为一年及以下。
当需长期保管时，应符合设备保管的专门规定。
第1.0.6条采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。
设备应有铭牌。
第1.0.7条施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。
对重要的施工项目或工序，尚应事先制定安全技术措施。
第1.0.8条与电缆线路安装有关的建筑工程的施工应符合下列要求：一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。
二、电缆线路安装前，建筑工程应具备下列条件：1.预埋件符合设计，安置牢固；2.电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束；3.电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等清理干净，施工用道路畅通，盖板齐全；4.电缆线路敷设后，不能再进行的建筑工程工作应结束；5.电缆沟排水畅通，电缆室的门窗安装完毕。
三、电缆线路安装完毕后投入运行前，建筑工程应完成由于预埋件补遗、开孔、扩孔等需要而造成的建筑工程修饰工作。
第1.0.9条电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应用热镀锌制品。
