设备简介：
便携式组件EL检测仪是欧普泰利用光伏组件EL发光原理研发的可检测太阳能组件内部隐裂，通过检测确保光伏组件的发电效率，该设备构造简单，操作方便，便于携带，适用于流动性用户现场检测.
便携式组件EL检测仪为检测太阳能电站组件及来料太阳能电池板的检测设备.
便携式组件EL检测仪的特点优势Features
1。
全天候检测：独家研发的滤光片与暗室使得全天24小时检测变成可能
2. 自动对焦功能: 运用激光技术使得成像系统可以自动对焦
3. 测距功能：运用蓝牙技术轻松观测到测试距离
4. 无线数据传输: 运用wife技术实现平板/手机远程无线控制拍照与图像传输
5. 移动电源：自主开发的移动电源使现场通电变得轻松方便
便携式组件EL检测仪配置
售后服务：
1.保修期:一年
2.保修期内发生的非人为以及非不可抗拒因素（如地震火灾等自然灾害）造成的的固件损坏,承诺完全免费维修。
3.售后支持:24小时内给予答复处理(工作日)同时提供现场及远程技术支持.
4。
保修期外按照公司服务标准
5。
进行工作人员设备的安装使用故障处理培训6.提供操作手册等相关电子及书面手册。

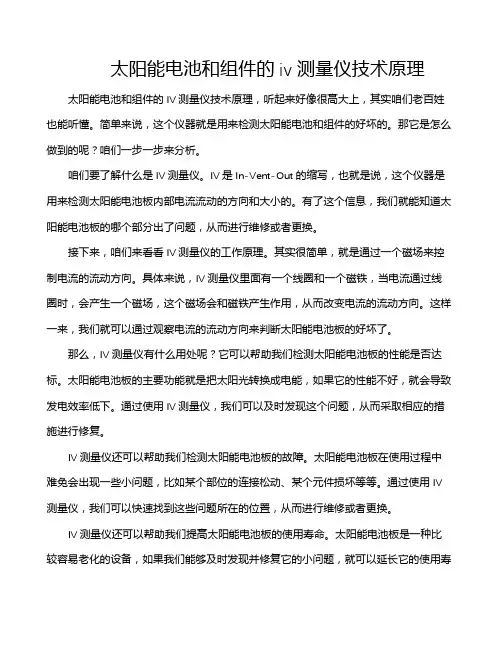

太阳能电池和组件的iv测量仪技术原理
太阳能电池和组件的iv测量仪技术原理太阳能电池和组件的IV测量仪技术原理，听起来好像很高大上，其实咱们老百姓也能听懂。
简单来说，这个仪器就是用来检测太阳能电池和组件的好坏的。
那它是怎么做到的呢？咱们一步一步来分析。
咱们要了解什么是IV测量仪。
IV是In-Vent-Out的缩写，也就是说，这个仪器是用来检测太阳能电池板内部电流流动的方向和大小的。
有了这个信息，我们就能知道太阳能电池板的哪个部分出了问题，从而进行维修或者更换。
接下来，咱们来看看IV测量仪的工作原理。
其实很简单，就是通过一个磁场来控制电流的流动方向。
具体来说，IV测量仪里面有一个线圈和一个磁铁，当电流通过线圈时，会产生一个磁场，这个磁场会和磁铁产生作用，从而改变电流的流动方向。
这样一来，我们就可以通过观察电流的流动方向来判断太阳能电池板的好坏了。
那么，IV测量仪有什么用处呢？它可以帮助我们检测太阳能电池板的性能是否达标。
太阳能电池板的主要功能就是把太阳光转换成电能，如果它的性能不好，就会导致发电效率低下。
通过使用IV测量仪，我们可以及时发现这个问题，从而采取相应的措施进行修复。
IV测量仪还可以帮助我们检测太阳能电池板的故障。
太阳能电池板在使用过程中难免会出现一些小问题，比如某个部位的连接松动、某个元件损坏等等。
通过使用IV 测量仪，我们可以快速找到这些问题所在的位置，从而进行维修或者更换。
IV测量仪还可以帮助我们提高太阳能电池板的使用寿命。
太阳能电池板是一种比较容易老化的设备，如果我们能够及时发现并修复它的小问题，就可以延长它的使用寿命。
而且，通过定期使用IV测量仪对太阳能电池板进行检查和维护，还可以避免一些潜在的问题发生。
IV测量仪是一个非常重要的工具，它可以帮助我们更好地了解太阳能电池板的工作状态，从而提高其性能和使用寿命。
虽然这个名字有点高大上，但是它的原理其实很简单易懂。
希望大家都能了解并掌握这个技能哦！。
电池组件IV测试曲线的目的与评估
电池组件IV测试曲线的目的与评估组件IV测试仪是一种全智能化太阳能电池组件测量装置，它采用了新型太阳模拟灯作为光源，用微机控制和管理，提高了测量精度。
可以满足了生产线上对大功率太阳电池组件的快速测试要求。
测试系统的基本工作原理是：当闪光照到被测电池上时，用电子负载控制太阳电池中电流变化，测出电池的伏安特性曲线上的电压和电流，温度，光的辐射强度，测试数据送入微机进行处理并显示、打印出来。
本系统可测试太阳电池的伏安特性曲线，测试ISC、VOC、Pmax、Vmax、Imax等参数并具备折算到标准测试条件下的能力（符合GB/T6495.3要求）。
由于模拟灯光源在工作现场，受到工作时间的加长，灯管寿命的缩短，灯管温度的提高，供电电压的不稳等诸多因数的影响，光的质量会产生漂移，造成测量准确度的降低，这是同类产品无法解决的难题。
我公司采用多路测光处理技术，解决了上述问题，保证了光源的准确性，使光强的修正更加精确，同时具有光源监测报警功能，保证了系统的稳定及可靠性。
那么IV测试曲线的目的是什么呢? 莱下面由科斯新能源科技有限公司为你解答01IV曲线测试的目的测量串开路电压（Voc）和短路电流（Isc）以及极性。
最大功率点电压（Vmpp）、电流（Impp）和峰值功率（Pmax）的测量。
光伏组件/组串填充系数FF的测量。
识别光伏组件/阵列缺陷或遮光等问题。
积尘损失、温升损失，功率衰减、串并联适配损失计算等02IV曲线的基础概念Voc 开路电压Isc 短路电流Vmpp最大功率点电压Impp最大功率点电流Pmax峰值功率填充因子FF是太阳能电池品质的量度，定义为实际的最大输出功率除以理想目标的输出功率(IscVoc)，FF越大，太阳能电池的质量越高。
FF的典型值通常处于60~85%，并由太阳能电池的材料和器件结构决定。
03影响IV曲线的因素辐照度越大，短路电流越大，辐照度对于开路电压影响不大温度越高，开路电压越小，温度对短路电流影响不大温度一定的情况下，辐照度越高，组件输出功率越大04组件的IV曲线分析STC状态下的组件电参数请点击输入图IV曲线测试仪测试的数值转换到STC条件下的值和厂家出厂的datasheet值进行对比才有意义05IV曲线测试步骤请点击输入图片确保待测组串和逆变器断开被测试组串应该隔离并连接到I-V曲线测试设备。

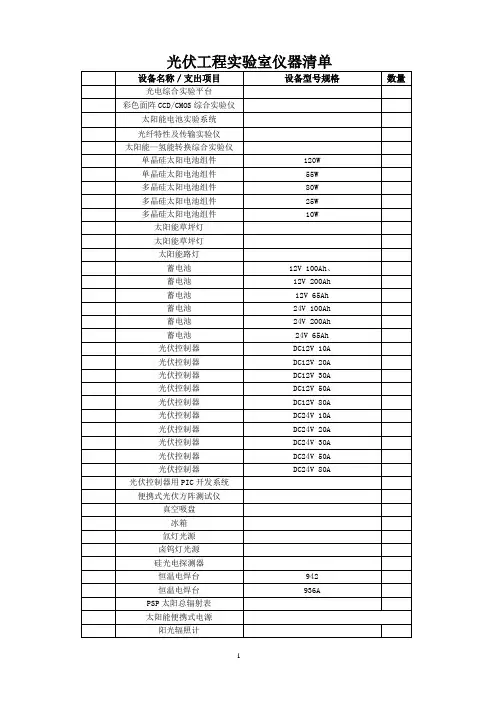

光伏工程实验室建设仪器清单
光伏工程实验室仪器清单设备名称／支出项目设备型号规格数量光电综合实验平台彩色面阵CCD/CMOS综合实验仪太阳能电池实验系统光纤特性及传输实验仪太阳能—氢能转换综合实验仪单晶硅太阳电池组件120W单晶硅太阳电池组件55W多晶硅太阳电池组件80W多晶硅太阳电池组件25W多晶硅太阳电池组件10W太阳能草坪灯太阳能草坪灯太阳能路灯蓄电池12V 100Ah、蓄电池12V 200Ah蓄电池12V 65Ah蓄电池24V 100Ah蓄电池24V 200Ah蓄电池24V 65Ah光伏控制器DC12V 10A光伏控制器DC12V 20A光伏控制器DC12V 30A光伏控制器DC12V 50A光伏控制器DC12V 80A光伏控制器DC24V 10A光伏控制器DC24V 20A光伏控制器DC24V 30A光伏控制器DC24V 50A光伏控制器DC24V 80A光伏控制器用PIC开发系统便携式光伏方阵测试仪真空吸盘冰箱氙灯光源卤钨灯光源硅光电探测器恒温电焊台942恒温电焊台936APSP太阳总辐射表太阳能便携式电源阳光辐照计数字存储示波器手持式数字万用示波表LED灯（带灯套）DC 12V 18W LED灯（带灯套）DC 12V 35W 节能灯泡AC 220V 8W节能灯泡DC 12V 11W 低压钠灯（带灯套）DC 24V 18W 低压钠灯（带灯套）DC 24V 30W 粉末压片机温控仪台式离心机实验室球磨机光谱辐射分析仪电脑电脑太阳模拟器风力储能电池12V 22Ah风光互补控制器fg24-1000风光互补控制器fg24-600 控制逆变器SK12-240 半导体传感器实验仪振动样品磁强计多晶X射线衍射仪风力发电机光伏逆变器DSP开发套件光伏逆变器DSP开发套件光伏逆变器DSP仿真器并网逆变电源BNSG1KD并网逆变电源BNSG1K5D并网逆变电源SG3K正弦波逆变器SK2000 -212正弦波逆变器SK2000-224 直流稳压稳流电源WYK-6010B2-H 锁相放大器光谱仪斩波器太阳电池单片测试仪精密金相研磨抛光机电热恒温干燥箱202-2（A）箱式电阻炉色度实验装置太阳电池组件测试仪氢气发生器普用循环水冷却机组实验用钢瓶超声波清洗机单晶炉太阳能光伏发电系统教学平台太阳能综合测试平台半自动太阳电池组件层压机焊接台装框机叠层台玻璃清洗机激光划片机待压组件周转车待装框组件周转车太阳能电池组件修复台TPT/EVA裁剪工作台普用紫外固化机EVA胶膜1m×0.5mm(长×厚) 高透过低铁钢化玻璃 3.2mm厚/透过率90%以上互连条有铅镀锡铜带1.6×0.20汇流条 4.0×0.20助焊剂液态助焊剂铝框买铝材自制4.9m以上电烙铁35W电烙铁60w焊锡满足锡点饱满TPT（聚氟乙烯复合膜）0.3mm厚度/1m宽接线盒4mm的穿线孔硅胶太阳电池组件封装专用光伏发电实训系统光机电一体化综合实验系统光敏传感器光电特性实验仪多功能光学实验仪程控扩散氧化炉多功能激光现代光电测试仪仪器柜\架普用。
A类JDSGC-9BN单体 太阳电池测试仪简介

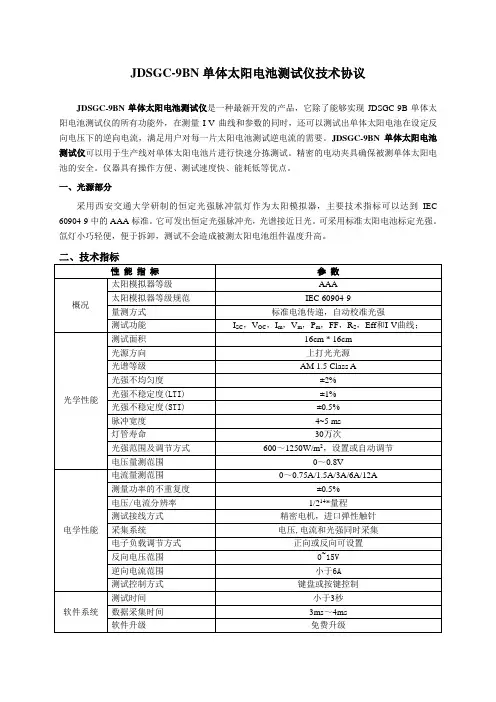

JDSGC-9BN单体太阳电池测试仪技术协议
JDSGC-9BN单体太阳电池测试仪是一种最新开发的产品，它除了能够实现JDSGC-9B单体太阳电池测试仪的所有功能外，在测量I-V曲线和参数的同时，还可以测试出单体太阳电池在设定反向电压下的逆向电流，满足用户对每一片太阳电池测试逆电流的需要。
JDSGC-9BN单体太阳电池测试仪可以用于生产线对单体太阳电池片进行快速分拣测试。
精密的电动夹具确保被测单体太阳电池的安全。
仪器具有操作方便、测试速度快、能耗低等优点。
一、光源部分
采用西安交通大学研制的恒定光强脉冲氙灯作为太阳模拟器，主要技术指标可以达到IEC 60904-9中的AAA标准。
它可发出恒定光强脉冲光，光谱接近日光。
可采用标准太阳电池标定光强。
氙灯小巧轻便，便于拆卸，测试不会造成被测太阳电池组件温度升高。
三、主要功能特点
1.可测量参数：I-V曲线、短路电流、开路电压、峰值功率、峰值功率点电压、电流，定电压电流、填充因子、转换效率、光强和环境温度。
2.自动分档及显示功能。
可以按定电压电流自动分档，并在测试仪上用数字直接显示分档结果。
方便生产线使用。
3.太阳电池采用四线连接，确保了太阳电池电流测量的准确性。
4.同时测量温度和光强，确保太阳电池温度和光强自动修正的准确性。

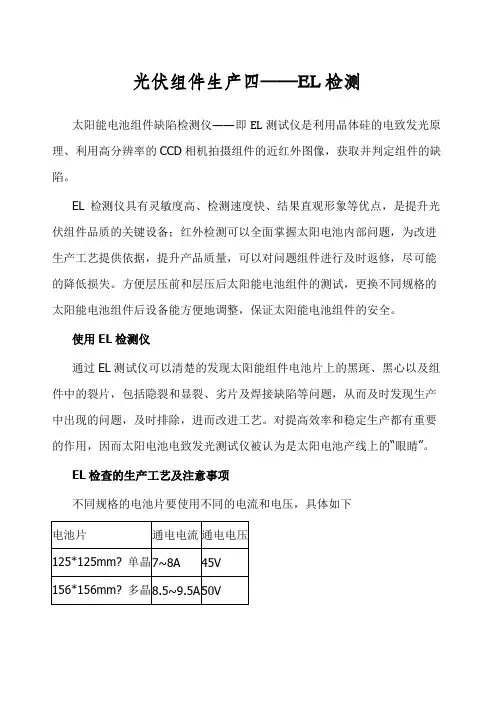

光伏组件生产四——EL检测
光伏组件生产四——EL检测太阳能电池组件缺陷检测仪——即EL测试仪是利用晶体硅的电致发光原理、利用高分辨率的CCD相机拍摄组件的近红外图像，获取并判定组件的缺陷。
EL 检测仪具有灵敏度高、检测速度快、结果直观形象等优点，是提升光伏组件品质的关键设备；红外检测可以全面掌握太阳电池内部问题，为改进生产工艺提供依据，提升产品质量，可以对问题组件进行及时返修，尽可能的降低损失。
方便层压前和层压后太阳能电池组件的测试，更换不同规格的太阳能电池组件后设备能方便地调整，保证太阳能电池组件的安全。
使用EL检测仪通过EL测试仪可以清楚的发现太阳能组件电池片上的黑斑、黑心以及组件中的裂片，包括隐裂和显裂、劣片及焊接缺陷等问题，从而及时发现生产中出现的问题，及时排除，进而改进工艺。
对提高效率和稳定生产都有重要的作用，因而太阳电池电致发光测试仪被认为是太阳电池产线上的“眼睛”。
EL检查的生产工艺及注意事项不同规格的电池片要使用不同的电流和电压，具体如下注意事项1.使用前确保太阳能电池组件规格是否有调整，严禁未经调整随意测试不同规格的组件。
2.太阳能电池组件在传输过程中不得随意拉动或者停止太阳能电池组件，确保人员和产品的安全。
3.在检查直流电源前，请在切断电源10分钟后再用万用表等确认进行工作。
4.禁止随意使用U盘拷贝数据，避免病毒传染，重要数据流失。
5.如一段时间不使用，应同时关闭电脑及所有电源。
6.打开直流稳压电源后,确认电源上面的数值是否符合规格。
7.请勿在暗箱内放置任何物体。
EL检测阶段常见问题及解决方法1、破片生产过程中由于铺设、层压操作不当导致热应力、机械应力作用不均匀都有可能出现破片现象。
2、黑芯黑芯一般是由于原材料商在拉硅棒的时候没有拉均匀所致。
3、断栅断栅的原因是丝网印刷参数没调好或丝网印刷质量不佳，或者是硅片切割不均匀，也有可能出现断层现象。
4、暗片出现暗片的原因是由于硅片存在缺陷，导致少子数目变少，在电致发光的作用下，缺陷出发出的光相对比正常地方发出的光少，所以在相机的照片中显出黑暗。
EL测试仪使用说明书
太阳能电池组件EL测试仪使用说明书（EL-140SM/EL-140DM）武汉三工光电设备制造有限公司Wuhan Sunic Photoelectricity Equipment Manufacture CO.,LTD感谢您使用三工光电设备制造有限公司太阳能电池组件EL测试设备。
本手册将指导您学习设备的操作使用和维护保养。
在初次使用前请务必仔细阅读，确保设备的正确使用。
目录一、太阳能电池组件EL测试仪概述 (3)1. 适用范围 (3)2. 技术特点 (3)二、技术参数 (4)三、结构及各功能部件 (5)四、操作使用说明 (6)（一）开机 (6)（二）操作步骤和参数调整 (6)（三）关机 (11)五、使用注意事项及保养 (12)一、太阳能电池组件EL测试仪概述太阳能电池组件EL测试仪利用太阳能电池电致发光原理，太阳能电池在加载一定的电压／电流时会辐射发光，其电致发光亮度正比于少子扩散长度，缺陷处因具有较低的少子扩散长度而发出较弱的光，会形成较暗的影像，通过CCD摄像机捕获近红外光图像并显示，可以判定电池的缺陷类型和缺陷程度。
1. 适用范围多晶硅、单晶硅太阳能电池组件的EL缺陷检测2. 技术特点（1）采用高分辨率CCD摄像机，并带有电子冷却技术，有效降低热噪声。
CCD模块采用2/3”SONY EXviewHAD CCD，成像效果优良。
预览速度可达15fps，分辨率为 1360*1024。
采用usb2.0接口，便于携带和安装。
（2）采用可编程电源做为电池组建的测试供电电源，最大输出值为80V/10A，可通过上位机软件控制输出电压和电流，在实际应用中可针对不同的电池组件设定不同的参数，简化操作。
（3）整机测试过程在暗箱环境下进行，杜绝外部光线干扰，配置气缸开关门，可手动或自动控制。
二、技术参数（1）高分辨率CCD摄像机，带电子制冷功能，分辨率为1360*1024（2）工业级近红外光学模组（3）可编程直流电源，最大输出80V/10A,分辨率1mA。
光伏组件用太阳模拟器I-V测试仪校准方法研究
光伏组件用太阳模拟器I-V测试仪校准方法研究林剑春【摘要】光伏组件的功率测量与太阳模拟器I-V测试仪密切相关。
为了满足光伏组件制造企业在产线上对I-V测试仪进行快速校准的需求，文中提出了一种基于标准光伏组件比较测量的校准方法，并进行了不确定度分析计算。
测量时，将标准光伏组件放置在太阳模拟器有效工作面上并保持位置不变，再用数字信号采集装置分别对标准光伏组件的开路电压和短路电流进行测量，然后将测量结果与太阳模拟器I-V测试仪得到的数值进行比较，得到修正系数。
该方法综合考虑了辐照度、温度、采样时间等因素。
根据分析，开路电压校准结果的相对扩展不确定度为1.6%( k=2)，短路电流校准结果的相对扩展不确定度为1.8%(k=2)，该过程能够较好地保证光伏组件功率的准确测量。
%Power measurement of Photovoltaic (PV) modules is closely related to solar simulator I-V tester. In order to meet the requirement of PV module manufacturing enterprises for solar simulator I-V tester calibration in production line, we propose a calibration method based on comparison of measuring the same standard PV module and calculated the calibration uncertainty. The correction factor is obtained by comparing the open-circuit voltage and short circuit current of the same standard PV module measured by the digital signal acquisition device with the results measured by solar simulator I-V tester. The standard PV module should be placed in the effective working place of the solar simulator and be kept in the same position. This method takes into account the irradiance, temperature, sampling time and other factors. According to the analysis, the relative expanded uncertainty of the open-circuit voltage calibration results is 1.6%( =2), and the relative expanded uncertainty of the short-circuit current calibration results is 1.8%( =2), which results in accurate measurement of the PV modules.【期刊名称】《质量技术监督研究》【年(卷),期】2015(000)003【总页数】5页(P6-9,13)【关键词】光伏组件;太阳模拟器;I-V测试仪;校准【作者】林剑春【作者单位】福建省计量科学研究院，福建福州 350003【正文语种】中文1 前言光伏组件是光伏发电系统中的核心部件，其功率大小直接影响到光伏电站的发电量，而光伏组件的功率通常是用太阳模拟器进行测量的[1]。
太阳能组件IV测试
太阳能组件IV测试太阳能组件IV测试是评估太阳能组件性能的一种常用方法，它通过测量组件的电流-电压（IV）特性曲线来确定其电气特性。
以下是太阳能组件IV测试的详细步骤：1. 准备测试设备：包括太阳能模拟器、电流表、电压表、负载电阻和数据采集系统。
2. 设置太阳能模拟器：根据组件的额定电压和额定电流设置太阳能模拟器的输出参数。
确保模拟器能够提供足够的电流和电压范围以覆盖组件的工作范围。
3. 连接测试电路：将组件连接到太阳能模拟器的输出端，并将电流表和电压表分别连接到组件的电流和电压测量点上。
负载电阻连接到组件的负载端。
4. 设置负载电阻：根据组件的额定功率和工作电压范围选择适当的负载电阻。
确保负载电阻能够提供足够的负载以使组件工作在最佳点。
5. 开始测试：启动太阳能模拟器，并逐步调整输出电流和电压，记录每个点上的电流和电压值。
可以使用数据采集系统进行自动记录。
6. 测试数据分析：根据记录的电流和电压值绘制IV曲线。
通过曲线的形状和特征来评估组件的性能。
常见的评估指标包括最大功率点、开路电压、短路电流、填充因子等。
7. 数据处理：根据IV曲线计算出组件的关键电气参数，如最大功率、效率、电流-电压曲线的斜率等。
8. 结果分析：根据计算得到的电气参数和性能指标来评估组件的性能和质量。
与组件的额定参数进行比较，判断组件是否符合要求。
需要注意的是，在进行太阳能组件IV测试时，应确保测试环境稳定，并避免影响测试结果的因素，如阴影、温度变化等。
此外，测试结果的准确性和可靠性也取决于测试设备的精度和校准情况。
因此，在进行太阳能组件IV测试时，应严格按照相关标准和规范进行操作，并使用经过校准的设备。
高辐照太阳光模拟器在太阳能电池测试中的重要性
高辐照太阳光模拟器在太阳能电池测试中的重要性高辐照太阳光模拟器在太阳能电池测试中具有重要性。
太阳能电池是将太阳光转化为电能的装置，因此对太阳能电池进行可靠和精确的测试至关重要，而该模拟器可以提供接近真实太阳辐射的环境，使得测试结果更准确和可比较。
1、可以提供稳定且可控的光源。
太阳能电池的性能与所接收到的光的强度和光谱分布密切相关。
通过使用太阳光模拟器，可以准确地控制光的强度、角度和光谱，以模拟不同天气条件下的太阳辐射。
这样可以在实验室环境下进行反复和可重复的测试，无需依赖自然光源，并避免了实际场景测试中不可控的环境因素。
2、可以提供快速和高效的测试。
太阳能电池的性能评估通常需要长时间的暴露于太阳光下，以获取准确的数据。
然而，在现实情况下，天气条件、季节和地理位置的变化可能导致测试时间的延长。
使用高辐照太阳光模拟器可以加快测试过程，并且不受自然条件的限制，提高了测试的效率和可靠性。
3、还可以对太阳能电池进行多种测试，以评估其性能和耐久性。
例如，可以进行功率输出、效率、电流-电压特性曲线等方面的测试。
模拟器还可以通过模拟不同环境条件下的光照强度和温度变化，来评估太阳能电池的稳定性和寿命。
这些测试可以提供关于太阳能电池性能的重要信息，帮助研发人员改进和优化设计。
4、在太阳能电池行业中具有广泛应用。
太阳能电池作为可再生能源的一个重要组成部分，其研究和开发对于推动清洁能源的应用具有重要意义。
该模拟器为太阳能电池的研究和开发提供了必要的工具和设备，促进了技术创新和产业进步。
综上所述，该模拟器在太阳能电池测试中至关重要。
它提供了稳定和可控的光源，加快了测试过程并提高了效率，同时可以进行多种性能和耐久性测试。
这些优势使得高辐照太阳光模拟器在太阳能电池研究和开发中得到广泛应用，并对清洁能源的推广产生积极影响。
光伏组件安规综合测试仪 CHT9980A CHT9981A 使用说明书
光伏组件安规综合测试仪CHT9980A/CHT9981A使用说明书警告危险：当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与和普电子科技销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
⚫仪器操作异常。
⚫操作中仪器产生反常噪音、异味、烟或闪光。
⚫操作过程中，仪器产生高温或电击。
⚫电源线、电源开关或电源插座损坏。
⚫杂质或液体流入仪器。
警告危险：为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，和普电子科技将不承担任何责任。
仪器接地为防止电击危险，请连接好电源地线不可在爆炸性气体环境使用仪器不可在易燃易爆气体、蒸汽或多灰尘的环境使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要使用已经损坏的仪器如果仪器已经损害，其危险将不可预知。
请断开电源线，不可再使用，也不要试图自行维修。
不要使用工作异常的仪器如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。
不要超出本说明书指定的方式使用仪器超出范围，仪器所提供的保护措施将失效。
声明：hjkl l和普电子科技标志和文字是和普电子科技有限公司已经申请或正在使用的商标。
CHT9980A/CHT9981A 光伏组件安规综合测试仪使用说明书Operation Manual简体中文版Simplified ChineseApr, 2018第一版Rev1.1.0常州市和普电子科技有限公司©2018 Hope Technologies.，Ltd有限担保和责任范围和普电子科技有限公司保证您购买的每一台CHT9980A/CHT9981A在质量和计量上都是完全合格的。
太阳能电池和组件的iv测量仪技术原理
太阳能电池和组件的iv测量仪技术原理1. 太阳能电池简介好啦，先来点简单的背景知识吧。
大家都知道，太阳能电池就是那个能把阳光转化成电能的神奇小玩意儿。
它的工作原理其实也挺简单的——阳光照射到电池上，电池里的材料就会产生电流，这样咱们就可以用这些电能来为各种电器供电了。
像咱们家里用的电动车，天上那几颗星星就帮忙发电，真是聪明又环保的好选择。
不过，要想确保这些电池工作得好，咱们得用上IV测量仪，这就像是给太阳能电池做体检一样，看看它的健康状况如何。
2. IV测量仪是什么2.1 基本原理那么，IV测量仪是啥呢？简单来说，它就像是一个高科技的“电流电压测试仪”。
它能测出太阳能电池在不同电压下产生的电流，帮咱们搞清楚电池的表现。
就像你去医院检查血压一样，IV测量仪检查的是电池的“电流压力”。
它会把电池接到仪器上，然后慢慢调节电压，记录下每一个电压下的电流，最后就能画出一个电流电压（IV）曲线。
这条曲线就能告诉我们电池的效率、性能等一大堆信息。
2.2 测量过程测量过程其实并不复杂，但要精确得多。
先把太阳能电池放到一个测量架上，这个架子通常是恒定的温度和光照条件下进行测量的。
接着，把电池和IV测量仪连接好，仪器会自动调节电压，记录每个点的电流。
这时候，仪器还会处理这些数据，生成一条IV曲线。
你可以从这条曲线中看出太阳能电池的开路电压、短路电流、最大功率点等重要参数。
3. 关键参数解析3.1 开路电压与短路电流这几个参数是IV测量的核心，了解它们就能对太阳能电池有个大概念。
开路电压就是电池在没有负载时，能达到的最高电压。
想象一下，你在家里放了个小灯泡，电池不带负担时就能提供多少电压。
短路电流则是电池在电路短路时能提供的最大电流，相当于电池在极端情况下能产生的电流。
3.2 最大功率点最大功率点是IV曲线中最关键的部分。
它代表了电池在特定的电压下能输出的最大功率。
这个点决定了电池在实际使用中能提供多少电能。
简单说，就是电池的“最佳表现”，想想你打篮球时的最佳状态，就是最有劲的那一刻。
6591 便携式太阳能电池测试仪 用户手册说明书
6591 便携式太阳能电池测试仪用户手册中电科思仪科技（安徽）有限公司前言非常感谢您选择并使用中电科思仪科技（安徽）有限公司生产的6591 便携式太阳能电池测试仪！本所产品集高、精、尖于一体，在同类产品中质量性价比最高。
为方便您使用，请仔细阅读本手册。
我们将以最大限度满足您的需求为己任，为您提供高品质的测量仪器，同时带给您一流的售后服务。
我们的一贯宗旨是“质量优良，服务周到”，提供满意的产品和服务是我们对用户的承诺，我们竭诚欢迎您的垂询，垂询电话：免费服务电话：400－1684191技术支持：0552－4072248传真：0552－4070248网址：电子信箱：***************地址：安徽省蚌埠市华光大道726号邮编：233010声明本手册是6591 便携式太阳能电池测试仪用户手册第一版。
版本号是AV2.900.0581SS本手册中的内容如有变更，恕不另行通知。
本手册内容及所用术语解释权属于中电科思仪科技（安徽）有限公司。
中电科思仪科技（安徽）有限公司对本手册不做任何保证，包括但不限于为特定目的的适销性和适应性所做的暗示保证。
对其中包含的错误或由供给使用本资料或由版本资料的实用性而引起的偶然或继发的损失，中电科思仪科技（安徽）有限公司不承担任何责任。
本手册版权属于中电科思仪科技（安徽）有限公司，任何单位或个人非经本所授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行任何形式的复制、传播（包括电子存储、检索或翻译为另一种语言）。
中电科思仪科技（安徽）有限公司保留对违者追究法律责任的权利。
安全要求在本仪器工作的任何阶段，都必须采取以下一般性安全措施。
不采取这些安全措施或不遵从本手册其它地方所述的警告和注意事项，将会违反仪器设计、制造和使用的安全标准。
中电科思仪科技（安徽）有限公司对于用户违反这些要求所造成的后果不承担任何责任。
使用环境本仪器的工作环境、储存环境请参阅第二章中技术参数的说明。
便携式IV测试仪
便携式IV测试仪PV900便携式太阳能I-V测试仪主要用于室外太阳能电池组件伏安特性测试，能够方便、快速的测试太阳能电池组件在自然光照下的工作特性，可为太阳能电站设计、验收、维护提供测试保障，是电站建设单位、质检部门、生产厂家、科研单位等必备检测工具。
本产品附带环境温度、电池板温度、辐照度检测等测试探头，能够全面记录测试的环境状态。
测试仪主机采用便携式设计，具备防尘，防溅水功能，并采用高亮、阳光下可视彩色液晶，适应野外工作需求。
主机内置用户熟悉的WINDOWS操作界面，测试结果直观明确，为用户提供一流的操作体验。
特点：1.主机与探头之间采用无线连接，提供最大100米的无线通信连接功能.2.提供扫描枪条码输入功能及组件倾角测试功能。
3.高亮、阳光下可视彩色液晶显示，触摸屏加键盘操作，机内存储器可存储超过2000幅测试波形，并内置SD卡插槽，支持存储空间扩容。
4.提供用户分析软件，可以通过用户端同步软件通过USB线缆将主机内存储数据拷贝到PC机上进行分析并打印输出。
5.室外低照度伏安特性测试，并提供标准STC测试条件修正。
6.内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产品，为测试结果的转换比对提供参考，并为用户提供了全面的参数设置功能，方便用户手动添加测试修正模型。
7.自动量程切换功能，带过压过流保护，并提供可设定的自动连续测试功能。
8.内置大容量可更换锂离子电池，为测试提供充足电力。
9.具备环境温度检测、电池板温度检测、太阳辐照度检测等环境监测功能，并提供用户可选的辐照度计量证书。
10.可测量参数：I-V曲线，P-V曲线，短路电流，开路电压，峰值功率，峰值功率点电压、电流，填充因子，转换效率，串联电阻，太阳电池温度，环境温度、辐照度，电池板倾角。
主机：PV900/PV600便携式太阳能IV测试仪增加组件倾角测试功能。
增加无线扫描枪，扫描组件条码后自动测量，数据以组件条码命名存储。
谈太阳模拟器及IV测试系统选择的技术要点
谈太阳模拟器及IV测试系统选择的技术要点天祥太阳能源科技有限公司()dyesuntech@摘要：太阳电池产品的销售价格主要取决于太阳电池能够产出的峰值瓦特数，正确选择一款合适太阳模拟器准确测试太阳能电池（组件）的发电性能参数（如最大化输出功率和转换效率）对一个太阳能光伏企业非常重要。
在对太阳模拟器进行选择的时候，需综合考虑太阳模拟器的模拟光源等级及使用寿命、I-V测试系统、控温系统，以及太阳模拟器制备厂家的制备经验，选择适合本企业产品类型的高性价比的太阳模拟器。
关键词：太阳模拟器光源I-V测试系统中国的光伏产业在2004年之后经历了快速发展的过程，连续5年的年增长率超过100%，2010年中国光伏电池产量已超过全球总产量的50%。
目前已有数十家太阳能光伏公司分别在海内外上市，诞生了如无锡尚德、保定英利、宁晋晶澳等一批具备较强国际竞争能力的太阳能光伏企业。
由于太阳能光伏产品的价格不像其它产品那样是以尺寸、重量或件数为公制来衡量，太阳电池产品的销售价格主要取决于太阳电池能够产出的峰值瓦特数，这就决定了太阳能光伏行业是一个以产品质量（高转换效率）为驱动的产业和商业模式，也同样突出了正确选择一款合适太阳模拟器，准确测试太阳能电池性能参数（如最大化输出功率和转换效率）的重要性。
反之，太阳模拟器选择不合理带来的测量误差，则会直接导致太阳能光伏企业和客户之间的经济损失和贸易争端。
太阳模拟器测试原理图如图一，图一太阳模拟器测试原理图目前，市场上对每一种应用和价位都有不同型号的产品，还有许多正在开发过程中，利用太阳模拟器对太阳能电池进行测试，是研究的需要，也是质量保证和生产所需。
对于不同的行业，如用于太空或者在地面，测量精度、速度和参数的重要性会有不同，但在选择太阳模拟器时，不管哪种型号，我们需重点关注太阳模拟器以下两个关键部件：1.太阳模拟器的模拟光源光源是模拟器中最能体现技术含量的部分。
目前商业化太阳模拟器分为两类，一类是稳态模拟器(例如滤光氙灯,双色滤光钨灯-ELH灯或改进的汞灯),这类模拟器适用于单体电池和小尺寸组件的测试.另一类是脉冲模拟器,由一个或者两个长弧氙灯组成，这类模拟器在大面积范围内的辐照均匀度好，适合大尺寸组件的测试。
太阳能光伏组件制造技术习题答案
太阳能光伏组件制造技术习题答案习题11.画图说明太阳能电池的工作原理。
答：PN结光生伏特效应示意图如图1-8所示，其工作原理如下：当太阳光照射到半导体表面时，半导体内部N区和P区中原子的价电子受到太阳光子的冲击，通过光辐射获取到超过禁带宽度E g的能量，脱离共价键的束缚从价带激发到导带，由此在半导体材料内部产生出很多处于非平衡状态的电子—空穴对。
这些被光激发的电子和空穴，或自由碰撞，或在半导体中复合恢复到平衡状态。
其中复合过程对外不呈现导电作用，属于光伏电池能量自身损耗部分。
光生电子-空穴对在耗尽区产生后，立即被内建电场分离，光生电子被推向N 区，光生空穴被推向P区。
因此，在P区有过剩的空穴，在N区有过剩的电子，如此便在PN结两侧形成了正负电荷的积累，产生与势垒电场方向相反的光生电动势，也就是光生伏特效应。
将半导体做成太阳能电池并外接负载后，光电流从P区经负载流至N区，负载即得到功率输出，太阳能便变成了电能。
2.画出太阳能电池的等效电路图，说明各等效参数的含义。
答：图中I ph为光生电流，此值正比于太阳能电池的面积和入射光的辐照度。
I D为暗电流，是太阳能电池在无光照时，由于外电压作用下PN结内流过的单向电流，其方向与光生电流方向相反，会抵消部分光生电流。
I L为太阳能电池输出的负载电流。
U OC为电池的开路电压，与入射光辐照度的对数成正比，与环境温度成反比，与电池面积的大小无关。
R s和R sh均为硅太阳能电池本身固有电阻，相当于电池的内阻。
3.太阳能电池、太阳能光伏组件的分类如何？答：太能能光伏组件有以下几种不同的分类。
（1）按照基体材料分类可分为晶硅太阳能光伏组件（单、多晶硅）、非晶硅薄膜太阳能光伏组件、微晶硅薄膜太阳能光伏组件、纳晶硅薄膜太阳能光伏组件、多元化合物太阳能光伏组件（包括砷化镓、硫化镉电池、碲化镉电池、铜硒铟等）。
（2）按照结构分类可分为同质结太阳能光伏组件（在相同的半导体材料上构成PN结）、异质结太阳能光伏组件（在不相同的半导体材料上构成PN结）、肖特基结太阳能光伏组件、复合结太阳能光伏组件、液结太阳能光伏组件等。
太阳能电池组件测试操作规程
太阳能电池组件测试操作规程
一．准备工作
1.1穿好工作衣、工作鞋、戴好工作帽。
1.2清洁，整理工作场地，设备和工具。
二．对上道工序来料进行检验要求如下：
2.1组件内的芯片无碎片、无并片、无色差等外观缺陷。
2.2组件内0.5~1mm2气泡不超过3个，1~1.5mm2气泡不超过1个。
2.3组件内EV A和TPT、无变色等现象。
2.4TPT及铝型材无划伤，破损。
三．测试操作过程
3.1按《太阳能组件测试仪操作规程》启动组件测试系统。
3.2用标准组件在相同室温下校准太阳能电池组件测试仪
（最大功率不超出±1‰），做好校准记录。
3.3放入组件，正确连接正，负极。
3.4对组件进行电性能测试，测试过程中正负极导线不可以短路或碰到测试箱箱体。
3.5真实，详细记录组件电性参数，并在电脑上保存电子档案。
3.6对测试完成的组件按要求的最大功率百分比进行分档归类。
3.7操作结束后，进行自检，自检要求如下：
3.7.1测试数据记录清晰明了,组件分档准确无误。
3.7.2测试数据记录准确无误。
3.8测试结束，合格品流入下道工序，不合格品按相关规定处理。
3.9如发现有批质量问题，马上报告质量部主管。
四，注意事项
4.1组件放入测试仪中，一定要放在测试室中央，且要于标准组件放在相同位置。
4.2测试操作时一定要轻拿轻放，以免损坏组件。
4.3测试带有二极管组件时必须接通二极管后测试。
常用太阳能电池测试设备
•高度的灵活性,程序易于修改 系统非常适用于电池片厂的质量 检验，失效分析和研发实验室电 池片的电特性分析。
新加坡维信科技 021-68863912 18621165296 mary.ma@
VS 6826 Sunalyzer
多用途,多功能硅太阳能电池 I-V特性分析仪
Together with Solar Energy Research Institute of Singapore (SERIS), IVT Solar has developed this versatile I-V tester for silicon wafer solar cells. The design of this I-V tester is based on the paper “SUNALYZER - a powerful and cost-effective solar cell I-V tester for the photovoltaic community” by Prof Armin Aberle, which was presented at the 25th IEEE Photovoltaic Specialists Conference. SUNALYZER is capable of measuring I-V characteristics of silicon wafer solar cells in the range of 0.1 to 5 suns. Hence, it is possible to measure important solar cell properties such as efficiency, shortcircuit current, open-circuit voltage, fill factor, series resistance and diode ideality factor as a function of the light intensity, which is very valuable information for the optimisation of solar cells.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能电池组件测试仪
(SMT-A / SMT-B / SMT-F)
产品特点：
●该设备专门用于太阳能单晶硅、多晶硅、非晶硅电池组件的电性能测试。
●通过模拟太阳光谱光源，对电池组件的相关电参数进行测量。
●独有的校正装置，输入补偿参数，进行自动/手动温度补偿和光强度补偿，具备非接触式自动测温与
温度修正功能。
●基于Windows的操作界面，测试软件人性化设计，记录并显示测试曲线（I-V曲线、P曲线）和测试
参数（Voc、Isc、Pmax、Im、Vm、FF、EFF、Temp），测试结果语音提示，序列号自动生成，保存到指定文件夹。
技术参数：
应用领域：
专门用于太阳能单晶硅、多晶硅、非晶硅电池组件的电性能测试。
