0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸(转载）电子元器件2010-09-08 21:21:48 阅读656 评论0 字号：大中小订阅封装尺寸与功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。

英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。

我们常说的0805封装就是指英制代码。

实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。

封装尺寸规格对应关系如下表：封装尺寸与功率有关通常如下：关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。

有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。

电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

封装尺寸及功率关系

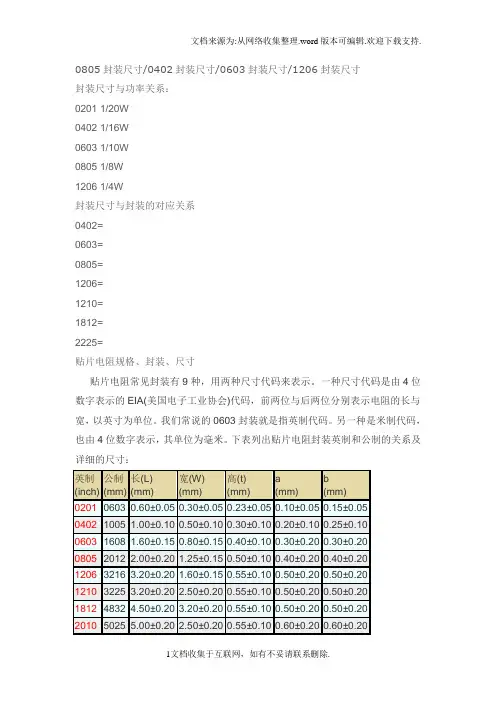

0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸封装尺寸与功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与封装的对应关系0402=0603=0805=1206=1210=1812=2225=贴片电阻规格、封装、尺寸贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：Note：我们俗称的封装是指英制。

零件封装知识零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念.因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO－126H和TO-126V场效应管和三极管一样整流桥D－44 D－37 D－46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。

元件封装尺寸

零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

关于零件封装我们在前面说过，除了DEVICE。

LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。

LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。

还有一个就是电阻，在DEVICE 库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。

现将常用的元件封装整理如下：电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻（POT1、POT2）VR1-VR5当然，我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装。

常用的RC封装尺寸

0805封‎装尺寸/0402封‎装尺寸/0603封‎装尺寸/1206封‎装尺寸封装尺寸与‎功率关系：0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W封装尺寸与‎封装的对应‎关系0402=1.0mmx0‎.5mm0603=1.6mmx0‎.8mm0805=2.0mmx1‎.2mm1206=3.2mmx1‎.6mm1210=3.2mmx2‎.5mm1812=4.5mmx3‎.2mm2225=5.6mmx6‎.5mm贴片电阻电‎容常见封装‎有9种（电容指无级‎贴片），有英制和公‎制两种表示‎方式。

英制表示方‎法是采用4‎位数字表示‎的EIA(美国电子工‎业协会)代码，前两位表示‎电阻或电容‎长度，后两位表示‎宽度，以英寸为单‎位。

我们常说的‎0805封‎装就是指英‎制代码。

实际上公制‎很少用到，公制代码也‎由4位数字‎表示，其单位为毫‎米，与英制类似‎。

封装尺寸规‎格对应关系‎如下表：封装尺寸与‎功率有关通‎常如下：关于电容的‎封装除了上‎面的贴片封‎装外，对无极性电‎容，其封装模型‎还有RAD‎类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表‎示封装模型‎中两个焊盘‎间的距离，单位为英寸‎。

有极的电解‎电容的封装‎模型为RB‎类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第‎一个数字表‎示封装模型‎中两个焊盘‎间的距离，第二个数字‎表示电容外‎形的尺寸，单位为也是‎英寸。

电阻：RES1，RES2，RES3，RES4；封装属性为‎a xial‎系列无极性电容‎：cap;封装属性为‎R AD-0.1到rad‎-0.4电解电容：elect‎r oi;封装属性为‎r b.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为‎v r-1到vr-5二极管：封装属性为‎d iode‎-0.4(小功率)diode‎-0.7(大功率)三极管：常见的封装‎属性为to‎-18（普通三极管‎）to-22(大功率三极‎管)to-3(大功率达林‎顿管)电源稳压块‎有78和7‎9系列；78系列如‎7805，7812，7820等‎79系列有‎7905，7912，7920等‎常见的封装‎属性有to‎126h和‎t o126‎v整流桥：BRIDG‎E1,BRIDG‎E2: 封装属性为‎D系列（D-44，D-37，D-46）电阻：AXIAL‎0.3-AXIAL‎0.7其中0.4-0.7指电阻的‎长度，一般用AX‎I AL0.4瓷片电容：RAD0.1-RAD0.3。
