1 二次设备及回路工作安全技术 措施单的填写
2 安全技术措施单的执行 3 二次设备及回路工作安全技术
措施单的恢复
4 常见错误
课程内容目录
1 二次设备及回路工作安全技术 措施单的填写
2 安全技术措施单的执行 3 二次设备及回路工作安全技术
（7）(恢复人)：工作中实际操作的人员填写姓名，一般是工作班组成 员。
（8）监护人：监护操作人员填写姓名，一般是指工作负责人。
（9） 审批人：审核安全措施内容人员填写姓名，一般是指工作负责 人。
措施单的填写
3.安全措施单的填写说明
案例1
某500kV中开关CT检修试验时，工作人员对电流回路不熟悉，误将试验电 流加入运行中电流回路，导致500kV主变跳闸事故。
检查核对图物一致性
二次安全技术措施单对照执行
案例1
某500kV中开关CT检修试验时，工作人员对电流回路不熟悉，误将试验电 流加入运行中电流回路，导致500kV主变跳闸事故。
边CT
1LHa 1LHb 1LHc
边开关 端子箱
中CT
1LHa 1LHb 1LHc
中开关 端子箱
A4311 B4311 C4311 N4311
500kVXX 主变
保护屏
红色：运行设备电流回路 蓝色：检修CT电流回路
a) 电流互感器二次短路接地线的接入与拆除；
b) 电压互感器二次端子接线的解除与接入；
c) 直流线、电流线、电压线、连锁跳线、信号线的拆、接以及
改
线等。
措施单的填写
3.安全措施单的填写说明
（5）“安全措施”栏：按照每次工作的具体要求填写。
附录03继电保护安全措施票
继电保护安全措施票
编号：
工作负责人：
计划工作时间
自年月日时分
至年月日时分
单位或班组：
1检修设备、工作内容及工作地点：
设备名称及编码（双重名称）：
工作内容：
工作地点：
2 必须采取的安全措施：（本栏写不完时可附加“安全措施附页”）
2.1检修工作要求运行采取的安全措施：
序号
安全措施内容
执行人（签名）
□
□
4 附加文件：□安全隔离示意图□动火工作票□可燃气体、粉尘检测□危险点分析及控制措施单
□安全措施附页，□保护投退申请记录，其他：
5 工作许可：
许可工作时间：由年月日时分至年月日时分
值班负责人签名：工作许可人签名：工作负责人签名：
6 确认工作负责人布置的工作任务，危险点分析及控制措施交底（写不完时应附页）
工作票收回
重新开工
允许试运或间断时间
工作负责人
工作许可人
允许恢复工作时间
工作负责人
工作许可人
11 工作结束：
全部工作班人员已清楚工作结束，并撤离工作区域；现场已清理完毕，已对运行值班员作必要的变更及技术交底。
工作负责人签名：工作许可人签名：时间：年月日时分
12 工作终结：
本工作票上安全措施及补充安全措施已全部解除，警示牌已收回。
安全风险及控制交底：□高温□高压□触电□转动□高空坠落□窒息□中毒□辐射□着火和火灾□爆炸其他或需要特别说明的安全事项：
工作班成员签名：
等共人
工作负责人签名：项目负责人签名：
7 工作负责人变更：
原工作负责人签名：变更后工作负责人签名：
工作许可人签名：时间：年月日时分

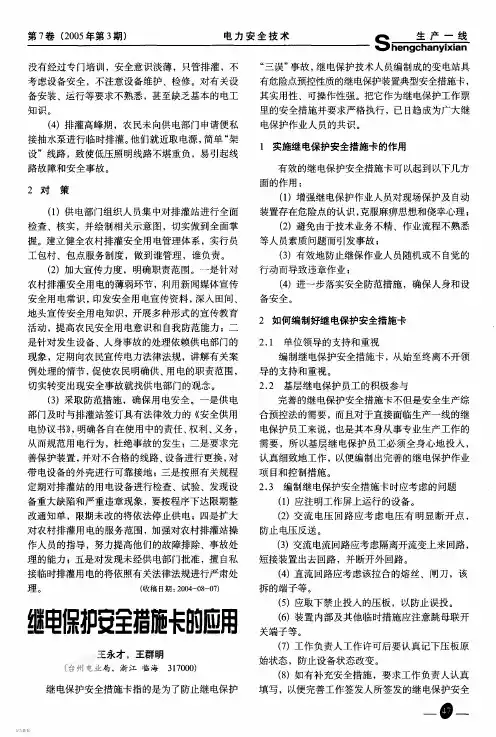

继电保护安全措施卡的应用
