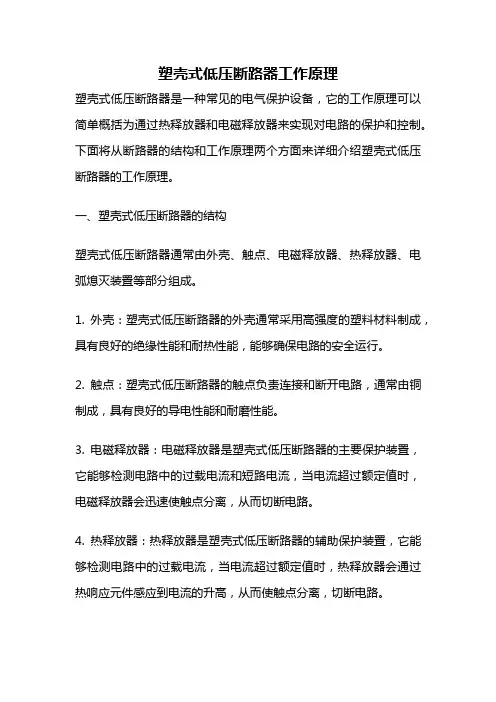

塑壳式低压断路器工作原理
塑壳式低压断路器工作原理
塑壳式低压断路器工作原理塑壳式低压断路器是一种常见的电气保护设备，它的工作原理可以简单概括为通过热释放器和电磁释放器来实现对电路的保护和控制。
下面将从断路器的结构和工作原理两个方面来详细介绍塑壳式低压断路器的工作原理。
一、塑壳式低压断路器的结构塑壳式低压断路器通常由外壳、触点、电磁释放器、热释放器、电弧熄灭装置等部分组成。
1. 外壳：塑壳式低压断路器的外壳通常采用高强度的塑料材料制成，具有良好的绝缘性能和耐热性能，能够确保电路的安全运行。
2. 触点：塑壳式低压断路器的触点负责连接和断开电路，通常由铜制成，具有良好的导电性能和耐磨性能。
3. 电磁释放器：电磁释放器是塑壳式低压断路器的主要保护装置，它能够检测电路中的过载电流和短路电流，当电流超过额定值时，电磁释放器会迅速使触点分离，从而切断电路。
4. 热释放器：热释放器是塑壳式低压断路器的辅助保护装置，它能够检测电路中的过载电流，当电流超过额定值时，热释放器会通过热响应元件感应到电流的升高，从而使触点分离，切断电路。
5. 电弧熄灭装置：电弧熄灭装置是塑壳式低压断路器的重要组成部分，它能够在触点分离的同时，迅速将电弧熄灭，防止电弧对周围环境造成危害。
二、塑壳式低压断路器的工作原理塑壳式低压断路器的工作原理可以分为过载保护和短路保护两个方面。
1. 过载保护：当电路中的电流超过额定值时，热释放器会通过热响应元件感应到电流的升高，从而使触点分离，切断电路。
这样可以防止电路因过载电流而造成损坏或发生火灾等危险情况。
2. 短路保护：当电路发生短路时，电磁释放器会迅速使触点分离，切断电路。
短路是指电路中两个或多个导体之间发生直接的接触，导致电流瞬间增大。
通过及时切断电路，可以保护电器设备和电路不受损坏。
塑壳式低压断路器的工作原理是通过热释放器和电磁释放器的协同作用来实现对电路的保护和控制。
当电路中的电流超过额定值时，热释放器会感应到电流的升高，并使触点分离，切断电路。
低压断路器的结构和工作原理
低压断路器的结构和工作原理?断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
.空气开关内部比较精密，原理却甚为简单。
它在入线和出线间串了个10几20圈的电感，电流足够时吸合带动机械杠杆而动作保护。
比较安全又不用换保险，是很好的推荐。
自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。
低压断路器的结构和工作原理自动空气开关由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成自动空气开关的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
为什么塑壳断路器没有短时耐受电流,却有短延时保护功能？
很多低压断路器用户，对框架断路器具备短时耐受电流和短延时保护功能是可以理解，但是对于塑壳断路器，特别是限流型塑壳断路器无短时耐受电流，却有短延时保护功能存在疑惑。
一、短时耐受电流和选择性类别短时耐受电流Icw是指断路器在闭合位置承受短路电流热效应和电动力效应一定时间而不损坏的能力。
低压断路器要求承受短时耐受电流值之后，还能成功分断短路电流，所以短时耐受电流参数考核了断路器的短路耐受和短路分断能力。
这种要求与实际应用相符合，比如某框架断路器用于进线断路器，瞬时保护关闭，短延时保护打开，在短路条件下该断路器先承受短路电流一定时间，再分断短路电流。
GB14048.2 低压断路器标准对短时耐受电流的要求如下表3。
对于额定电流小于等于2500A的断路器，其短时耐受电流最小值可以为12In和5kA 的最大者；对于额定电流大于2500A的断路器，其短时耐受电流最小值为30kA。
按是否宣称短时耐受电流参数，低压断路器可以分为：选择性类别B：具有短时耐受电流及相应短延时的断路器，B类断路器的选择性不一定保证一直到断路器的短路极限分断能力，即允许Icw≠Icu，但至少达到表3中的值。
框架断路器基本上都属于B类断路器，且有的断路器宣称Icw=Icu=Ics，具备高耐受和高分断的能力，这种断路器一般可以与下级塑壳短路实现全选择性。
断路器承受短路电流期间，短路电流产生的热效应和电动力效应对触头和导体回路的支撑件都是考验，热效应会导致触头的温度上升，电动力会导致触头斥开或者支撑件变形，都会影响后续的短路分断。
选择性类别A：除了B类以外的所有断路器，可以在短路情况下通过其他方式提供选择性。
塑壳断路器基本上都属于A类断路器，热磁式只具有热过载和短路保护功能，电子式有的具有长延时保护、短延时保护和瞬时保护。
疑问点就在于电子式塑壳断路器没有短时耐受电流宣称，为何会像框架断路器一样具有短路短延时保护功能呢？塑壳断路器的短延时保护与框架断路器的短延时保护有何区别呢？二、框架断路器的短延时保护框架断路器经常作为一级配电的进线或出线断路器，需要与下级塑壳断路器实现选择性配合。

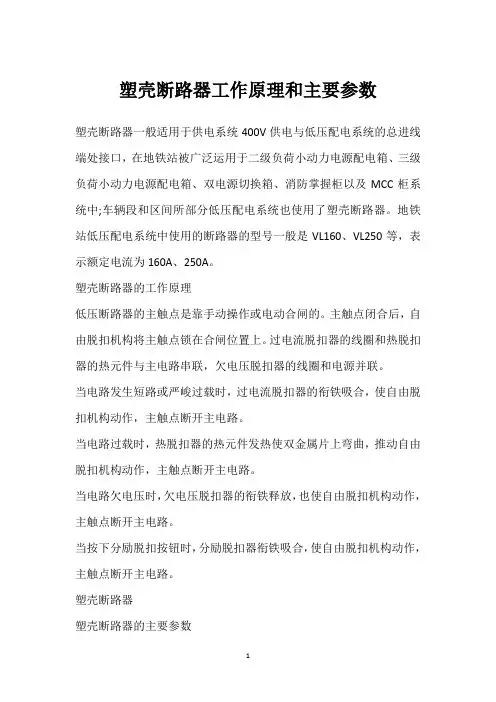

塑壳断路器工作原理和主要参数
塑壳断路器工作原理和主要参数塑壳断路器一般适用于供电系统400V供电与低压配电系统的总进线端处接口，在地铁站被广泛运用于二级负荷小动力电源配电箱、三级负荷小动力电源配电箱、双电源切换箱、消防掌握柜以及MCC柜系统中;车辆段和区间所部分低压配电系统也使用了塑壳断路器。
地铁站低压配电系统中使用的断路器的型号一般是VL160、VL250等，表示额定电流为160A、250A。
塑壳断路器的工作原理低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严峻过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作，主触点断开主电路。
当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作，主触点断开主电路。
当按下分励脱扣按钮时，分励脱扣器衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
塑壳断路器塑壳断路器的主要参数1.额定电压断路器铭牌上的额定电压是指断路器主触头的额定电压，是保证接触器触头长期正常工作的电压值。
2.额定电流接触器铭牌上的额定电流是指路器主触头的额定电流，是保证接触器触头长期正常工作的电流值。
3.脱扣电流脱扣电流是使过电流脱扣器动作的电流设定值，当电路短路或负载严峻超载，负载电流大于脱扣电流时，断路器主触头分断。
4.过载爱护电流、时间曲线过载爱护电流、时间曲线，为反时限特性曲线，过载电流越大，热脱扣器动作的时间就越短。
5.欠电压脱扣器线圈的额定电压欠电压脱扣器线圈的额定电压肯定要等于线路额定电压。
6.分励脱扣器线圈的额定电压分励脱扣器线圈的额定电压肯定要等于掌握掌握电源电压。
7.额定极限短路分断力量Icu断路器的分断力量指标有两种：额定极限短路分断力量Icu和额定运行短路分断力量Ics。

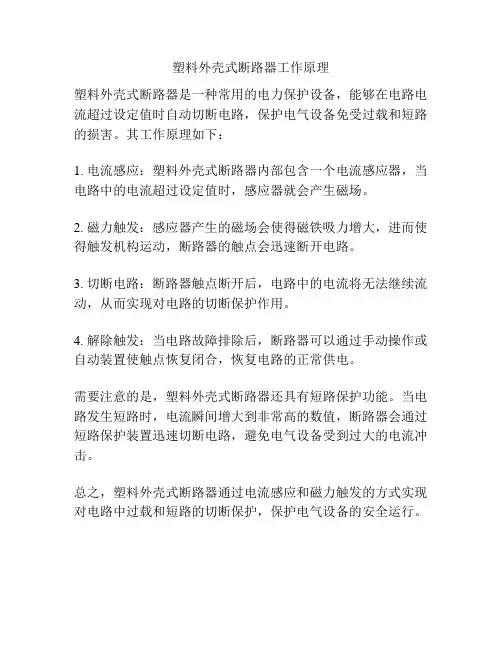

塑料外壳式断路器工作原理
塑料外壳式断路器工作原理
塑料外壳式断路器是一种常用的电力保护设备，能够在电路电流超过设定值时自动切断电路，保护电气设备免受过载和短路的损害。
其工作原理如下：
1. 电流感应：塑料外壳式断路器内部包含一个电流感应器，当电路中的电流超过设定值时，感应器就会产生磁场。
2. 磁力触发：感应器产生的磁场会使得磁铁吸力增大，进而使得触发机构运动，断路器的触点会迅速断开电路。
3. 切断电路：断路器触点断开后，电路中的电流将无法继续流动，从而实现对电路的切断保护作用。
4. 解除触发：当电路故障排除后，断路器可以通过手动操作或自动装置使触点恢复闭合，恢复电路的正常供电。
需要注意的是，塑料外壳式断路器还具有短路保护功能。
当电路发生短路时，电流瞬间增大到非常高的数值，断路器会通过短路保护装置迅速切断电路，避免电气设备受到过大的电流冲击。
总之，塑料外壳式断路器通过电流感应和磁力触发的方式实现对电路中过载和短路的切断保护，保护电气设备的安全运行。
低压断路器
1.42 I c 1.47 I c 1.53 I c 1.7 I c 2.0 I c 2.1 I c 2.2 I c
2016/4/6压断路器的主要技术参数
5. 额定短时耐受电流
断路器的额定短时耐受电流是指断路器 处于闭合状态下，耐受一定持续时间的短 路电流能力。额定短时耐受电流包括要经 受短路电流峰值冲击的电动力作用以及一 定时间的短路电流(周期分量有效值)的热作 用。
2016/4/6 Rockwell Automation 18
2.4 低压断路器
三. 低压断路器的主要技术参数 6. 保护特性
(1)过电流保护特性：断路器的动作时间 t与过电流脱扣器的动作电流I 的关系曲 线，即t=f (I)曲线。 低压断路器过电流保护可具有一段、 两段或三段过电流保护特性，图中曲线 ABCD为两段非选择性保护特性，其中 AB 段为长延时反时限保护特性，用于 过载保护； CD 段为瞬时脱扣器动作特 性。图中曲线 abcdef 为选择性三段保护 特性，其中ab段是过载反时限长延时保 护特性；cd段为短路电流较小时的定时 限短延时特性；ef段则为短路电流较大 时的瞬时动作特性。
2016/4/6 Rockwell Automation 12
2.4 低压断路器
二. 低压断路器的典型结构
2. 装置式断路器
目前，国产装置式断路器有 DZ20 系列和 DZ15 系 列等。与万能式相比较，其特点是触头系统、灭 弧室、操作机构及脱扣器等元件均装在一个塑料 壳体内，具有结构紧凑、体积小、使用安全、价 格低廉及外形美观等优点。 (1)普通装置式断路器：DZ20系列。 (2)限流装置式断路器：DZX10系列。
11
2.4 低压断路器
二. 低压断路器的典型结构
低压断路器的整定
低压断路器的常见故障及处理方法
故障现象 可能原因 处理方法
欠压脱扣器无电压或线圈损坏 不能合闸
储能弹簧变形 反作用弹簧力过大
检查施加电压或更换线圈
更换储能弹簧 重新调整
操作机构不能复位再扣
热脱扣器双金属片损坏 电流达到整定值， 电磁脱扣器的衔铁与铁心距离 断路器不动作 太大或电磁线圈损坏 主触头熔焊 启动电动机时断 路器立即分断 断路器闭合后一 定时间自行分断 电磁脱扣器瞬时整定值过小
低压断路器
2 ）当配电线路不考虑电动机的起动电流 时，按下式计算整定值 I szd KI jf 式中 I jf ——配电线路的尖峰电流，A； K ——可靠系数，一般取1.35。 3）当配电线路考虑电动机的起动电流时， 按下式计算整定值 I szd KI SMz （4） 式中 ——正常工作电流和可能出现的自起 I SMz 动电机 的起动电流的总和，A。
低压断路器
断路器的保护定值 （1）长延时脱扣器的电流整定值，动 作时间可以不小于10s；长延时脱扣器只 能作过载保护。 （2）短延时脱扣器的电流整定值，动 作时间约为0.1～0.4s；短延时脱扣器可 以作短路保护，也可以作过载保护。 （3）瞬时脱扣器的电流整定值，其动 作时间约为0.02s。瞬时脱扣器一般用作 短路保护。
自动空气断路器(自动开关)
可实现短路、过载、失压保护。 锁钩
释放弹簧
过流 脱扣器
欠压 脱扣器
主触点 手动闭合
动画
连杆装置
衔铁释放
自动空气断路器原理图
断路器的保护及选择要点
• 额定电流在600A以下，且短路电流不大时，可选用塑壳 断路器；额定电流较大，短路电流亦较大时，应选用万能 式断路器。 一般选用原则为： (1)断路器额定电流≥负载工作电流； (2)断路器额定电压≥电源和负载的额定电压； (3)断路器脱扣器额定电流≥负载工作电流； (4)断路器极限通断能力≥电路最大短路电流； (5)线路末端单相对地短路电流/断路器瞬时(或短路时)脱扣 器整定电流≥1.25； • (6)断路器欠电压脱扣器额定电压=线路额定电压。
塑料外壳式断路器介绍
塑料外壳式断路器介绍塑料外壳式断路器，也被称为塑壳断路器或塑包断路器，是一种电气保护装置，广泛用于低压配电系统中的电路保护。
相比传统的金属外壳式断路器，它具有更轻便、安装方便、耐腐蚀等特点，因此在现代的电气设备中得到了广泛的应用。
以下将介绍塑料外壳式断路器的特点、工作原理以及应用领域等方面的内容。
首先，塑料外壳式断路器的主要特点包括：1.轻便：塑料外壳式断路器采用高强度的塑料外壳，相比传统的金属外壳式断路器更加轻便。
2.安装方便：塑料外壳式断路器采用模块化设计，安装、拆卸方便快捷。
3.防护等级高：塑料外壳具有较高的防护等级，可有效防止灰尘、水汽等进入断路器内部。
4.耐腐蚀性强：塑料外壳具有良好的耐腐蚀性能，能够适应各种恶劣的工作环境。
5.可靠性高：塑料外壳式断路器采用先进的电子技术，具有良好的性能和可靠的断路保护功能。
其次，塑料外壳式断路器的工作原理是基于热电离效应和电磁吸合效应。
当电路发生短路或过载时，电流会迅速增大，断路器内部的热电离装置会感知到电流的异常，并通过热电离效应将电路切断。
同时，断路器内部的电磁机构也会感知到异常电流，并通过电磁吸合效应将电路切断。
这样，可以有效地保护电路和设备。
最后，塑料外壳式断路器广泛应用于低压配电系统中，主要有以下几个方面的应用：1.住宅和商业建筑中的配电系统，用于保护照明、电力插座等设备。
2.工业生产线中的配电系统，用于保护生产设备和其他设备。
3.农业生产中的配电系统，用于保护灌溉设备、养殖设备等。
4.交通运输设备中的配电系统，用于保护车载设备和供电系统。
总之，塑料外壳式断路器作为一种重要的电气保护装置，具有轻便、安装方便、耐腐蚀等特点，在各个领域得到了广泛应用。
随着科技的不断进步和人们对电气安全的重视，塑料外壳式断路器的性能和功能也将进一步提升，为人们的生活和工作带来更多的便利和保障。
塑壳断路器知识
．NZN系列断路器在中国组装，与进口产品相比有一定价格优势。
透明的断路器创意独道，中用又中看，配电系统也因此而与众不同。
(3)西门子(SIEMENS)公司，作为世界电气产品的巨头，其低压产品不容忽视。接下来就介绍西门子的两类断路器。
A：3VU系列／3VFl型塑壳式断路器
l塑壳式断路器能力指标有两种：额定极限短路分断能力4U和额定运行短路分断能力Ics。Ics作为一个特性参数，并非只简单考虑断路器的分断能力，而是作为一种分断指标，即分断几次短路故障后，还能保证其正常工作。对塑壳式断路器而言，应有足够的Icu，能够分断短路电流使开关跳闸。按规定塑壳式断路器的Ics只要大于25%Icu就算合格。而目前市场上断路器的Ics大多数在(50％—75%)Icu之间，所以对供电要求不高的配电系统，只须考虑Icu。
.一体化设计，结构紧凑，附件通用，易于安装和功能扩充。
，过负荷保护和漏电保护整定值可随意调整，完全满足负荷不断变化而安全性要求高的配电系统。
Compact NS断路器拥有80多项专利，可以满足最严格的安全和使用要求，给配电系统以世界级的保护。
B：”安家”系列小型断路器配电组合套装
该套装产品共分12个型号。每套由1个25A或4DA的2极漏电开关，并配上3—5个16A或20A的单极开关组合而成，正好与2室1厅、3室l厅等标准住宅结构配套，可以满足民用住宅安全、经济用电的基本要求，如短路、过载、防雷和接地故障的保护，通过级联可提供4．5kA的分断能力。”安家”系列小型断路器配电组合套装物美价廉，在市场上有很强的竞争力。
(2)限流分断能力
限流分断能力是指断路器短路跳闸时限制故障电流的能力。断路器发生短路时、触头快速打开产生电弧，相当于在线路中串入1个迅速增加的电弧电阻，从而限制了故障电流的增加。断路器断开时间越少，Ics就越接近Icu，限流效果就越好，也可大大降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响，延长断路器的使用寿命。
低压断路器工作原理与维护解析
三、脱扣器的工作原理
1、电磁脱扣器 电磁脱扣器与被保护电路串联。线路中通过正常电流时，电磁铁 产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断 路器正常运行。当线路中出现短路故障时，电流超过正常电流的若干 倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁 吸动通过传动机构推动自由脱扣机构释放主触头。主触头在分闸弹簧 的作用下分开切断电路起到短路保护作用。
四、常用万能式断路器的操作
1、贮能操作
பைடு நூலகம்
1）、手动贮能
•贮能时将贮能手柄上下反复扳动适当次数（约6～7次），当手感觉 不到反力时就完成了贮能。
•贮能完毕后，“贮能、释能”指示器在“贮能”位置。
2）、电动操作 •控制回路通电后，电动贮能即自动运行（控制电路已接成自动预贮
能形式时）。
2、分合闸操作
1、手动分合操作 1）、当断路器处于贮能、断开状态时，推压绿色按钮，断路器合闸 ，“分闸、合闸”指示器由“ 绿色”转换到“ 红色 ”，“贮能、释 能”指示器由“贮能”状态转换到“释能”状态。 2）、当断路器处于闭合状态时，推压红色按钮，断路器即分闸，“ 分闸、合闸”指示器由“ 红色”转换到“ 绿色”。
1）有源脱扣器
所谓有源智能脱扣器就是脱扣器另外增加一路工作用DC24V电源， 当断路器无负荷时脱扣器工作电源由外接电源供电，当随着断路器负
荷的增加（一般大于额定电源的30℅，）时外接电源退出工作、此时
脱扣器工作电源由断路器内部电流互感器经过电子电路稳压、调整、
取样、放大形成稳定的直流电供应，同样如果负荷降低时断路器自身
•灭弧栅内是否有因触点接触不良而发生放电响声；
•辅助触点有无烧蚀现象； •信号指示与电路分、合状态是否相符；
低压断路器的原理及应用
alfanso
终压力的调节方法
终压力主要是由触头弹簧来调节的，触头 弹簧一般为扭簧，卡于转轴与触头之间。 终压力的调节方法：用一小一字起卡入弹 簧和触头之间，用力改变扭簧角度即可； 如若差距过大则需要更换弹簧。 有部分断路器，特别是大安培额定电流下， 触头终压力由压簧给出，通过调节螺丝即 可调节终压力大小。
alfanso
关于同壳架CB的区别
在同一壳架下，可以涵括很多不同额定电 流的型号，仔细观察可以发现，绝大多数 CB在同一壳架下，不同安培下，其导线/ 导电件截面大小、电磁铁弹簧线径及匝数、 双金属片型号及点焊/铆接位置均会有所差 别。
alfanso
导线/导电件截面不同
alfanso
超程
超程的主要作用是保证动静触头在多次分 断或者大电流分断后，触头处于磨损或者 烧损的情况下，依然能够保证触头之间能 良好接触。避免事故。 检验方法：先在外壳上定一基准点，再在 CB闭合的情况下，测量基准点到动触头的 距离，然后断开CB，拆除静触头，最后再 在CB闭合的情况下测量基准点到动触头的 距离并与检验卡片参数对照看是否合格。
(1)能安全可靠地接通和分断极限短路电流 及以下的电路电流； (2)长期工作制的工作电流； (3)在规定的电寿命次数内，接通和分断后 不会严重磨损。
alfanso
常用断路器的触头型式
对接式触头、桥式触头和插入式触头。对 接式和桥式触头多为面接触或线接触，在 触头上都焊有银基合金镶块(即触点)。大 型断路器每相除主触头外，还有副触头和 弧触头。
alfanso
延时脱扣器
按延时脱扣器的方式，断路器可以分为纯 电磁式和热磁式两种。
alfanso
纯电磁式
纯电磁式也称油杯式，一般用于63A以下 壳架其特点是，瞬时和延时均由一螺管电 磁铁实现，瞬时主要依靠外部线圈吸力， 延时则是由油杯内铁芯的特性实现。 纯电磁式的特点是其延时脱扣特性基本不 受环境温度的影响。
塑壳断路器(MCCB)的脱扣系统--磁脱扣器篇
塑壳断路器（MCCB）的脱扣系统--磁脱扣器篇薛 彪 罗格朗低压电器（无锡）有限公司引言、塑壳断路器（MCCB）的结构基本是由脱扣系统（脱扣器）、触头系统(导电系统)、灭弧系统、操作机构、外壳组成。
脱扣系统对同一个壳架的MCCB来讲是具有很多的变化，可用不同的脱扣系统来组成多样化的产品，实现不的功能,在同一壳架下的不同的电流规格也是通过调整脱扣系统来成。
因此脱扣系统是塑壳断路器（MCCB）中设计最灵活；工艺最复杂；制造过程中零件最多装配最繁复的部分。
一、脱扣系统的原理、分类1、脱扣系统是MCCB产品用来接受信号及发出指令的元件。
若线路中出现不正常情况或由操作人员发出信号时，脱扣器会根据信号要求的情况通过传递元件使机构动作切断电路。
2、塑壳断路器（MCCB）的脱扣系统一般分热脱扣器、磁脱扣器（瞬时）、欠压脱扣器、分励脱扣器,电子式智能脱扣器，剩余电流脱扣器等几种。
热脱扣器和磁脱扣器（瞬时）是热磁式MCCB的基本功能，可做成固定与可调式二种，也可做成单磁式脱扣器（ICB）。
欠压脱扣器和分励脱扣器是指产品本体外另加的脱扣系统,一般称为MCCB内部附件。
简单举例各脱扣器的工作原理（图一）： 塑壳断路器（MCCB）串联在被保护的主电路中。
在合闸位置时，锁扣3勾住锁扣2，动触头1闭合，主电路接通。
动触头保持闭合状态，同时主弹簧拉长为分断储能。
热脱扣器9串联于主电路,当长时间过载使得热脱扣器的双金属片10弯曲，通过传递元件5使锁扣2,3分离自由脱扣，主触点在弹簧13作用下跳闸切断电路,起到过载（过电流）保护作用。
磁脱扣器（瞬时）12串联于主电路，当电流为正常值时，衔铁吸力不够，处于打开位置。
当过电流超过规定值时，电磁吸力增加，衔铁11吸合，同样通过传递元件5使锁扣2,3分离自由脱扣，这就是瞬时过电流或短路保护作用。
当保护电路失压或电压过低时，欠压脱扣器8的衔铁7释放，也同样由传递元件5使锁扣2,3分离，起到欠压和失压保护作用。
塑壳式断路器技术档案
塑壳式断路器技术档案塑壳式断路器是在一组断路器中间用绝缘子固定在外壳上，再由外壳连接起来的电动机。
该断路器的熔断电流大、灭弧范围广；其操作机构简单，动作可靠，且可靠性高。
塑壳式断路器主要是用来保护低压电器设备，切断电路中的过载和短路电流的，从而保证电气设备以及线路中正常供电。
在设计上塑壳式断路器的灭弧方式与传统继电器相比有一定的改进。
为了使灭弧室体积减小、体积缩小和节省空间，从而提高了断路器工作时的可靠性和灵活性。
它一般采用耐高压的热继电器作为灭弧机构。
由于其具有较大的操作电流和脱扣量，使其应用范围更为广泛。
•一、分类•塑壳式断路器的断路方式有手动式、机械式和电真空式3种。
手动式断路器常在低压侧设置手动操作机构，在电力系统中，断路器常为固定位置。
电真空式断路器在高压侧设置电真空机构，使其有较大的脱扣电流和脱扣时间可供选择。
根据断路器不同的工作状态，可分为：保护型断路器以及操作型断路器两大类结构。
保护型断路器由于其采用了耐高温材料，一般适用于120℃~150℃温度区间。
（200℃）内。
操作型断路器是根据其保护作用时间来划分分为自动触发型式断路器和手动/定时型式断路器两大类。
自动触发类型断路器多采用分合状态，手动/定时类型的主要结构形式为：分断头、整合头和脱扣头。
而手动/定时型断路器分合时无分弧机构和自保装置，但在动作时灭弧电流大、脱扣速度快，故适合于有较高可靠性要求的低压配电系统使用。
••1、塑壳断路器在电气保护领域的应用•根据断路器的工作方式，可分为手动分合式断路器、电电式断路器和机械式断路器。
按是否存在机械触头和触点类型可分为接触式断路器、固定式断路器和合闸继电器式灭弧室式断路器。
这三种类型开关装置又可分成两大类：一类是手动分合型的开关装置；另一类是电电式的开关装置。
根据灭弧原理可分为：电弧灭弧室两种类型。
按灭弧室内介质可分为：空气（水）、惰性气体（二氧化碳）和水（水)5大类。
按灭弧室内介质又分为：空气、惰性气体、水、惰性气体（氨)4种；按灭弧室形式又可分为空气式、液氧式和真空式等4种；按灭弧室的灭弧原理又可分为单触点灭弧室和双触点灭弧室（无触点）灭弧装置以及空气式、气液式等3种方式。
低压断路器工作原理
分电路，并且有在电路或设备发生过载、短路等事故时，自动切断故障的功能，而附件作为断路器功能的派生补充，为断路器增加了控制手段和扩大保护功能，使断路器的使用范围更广、保护功能更齐全、操作和安装方式更多。
目前断路器附件已成为断路器不可分割的一个重要部分。
但附件并不是越齐全越好，这就要根据具体的控制线路和保护线路来合理地应用附件，避免造成不必要的浪费，同时要分清电压等级，交流或直流，辅助触头的对数等，如应用不当，不但不起保护作用，而且还会造成很大的经济损失。
下面对断路器的附件功能和应用进行分析，使用户在应用断路器附件时有所帮助。
二、内部附件1．辅助触头；与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁，例如向信号灯、继电器等输出信号。
万能式断路器有六对触头(三常开、三常闭)，DW45有八对触头(四常开、四常闭)。
塑壳断路器壳架等级额定电流100A为单断点转换触头，225A及以上为桥式触头结构，约定发热电流为3A；壳架等级额定电流400A 及以上可装两常开、两常闭，约定发热电流为6A。
操作性能次数与断路器的操作性能总次数相同。
2．报警触头：用于断路器事故的报警触头，且此触头只有当断路器脱扣分断后才动作，主要用于断路器的负载出现过载短路或欠电压等故障时而自由脱扣，报警触头从原来的常开位置转换成闭合位置，接通辅助线路中的指示灯或电铃、蜂鸣器等，显示或提醒断路器的故障脱扣状态。
由于断路器发生因负载故障而自由脱扣的机率不太多，因而报警触头的寿命是断路器寿命的1/10。
报警触头的工作电流一般不会超过1A。
3．分励脱扣器：是一种用电压源激励的脱扣器，它的电压可与主电路电压无关。
分励脱扣器是一种远距离操纵分闸的附件。
当电源电压等于额定控制电源电压的70％-110％之间的任一电压时，就能可靠分断断路器。
分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线会被烧毁。
常用低压电器原理及其控制技术
常用低压电器介绍
中间继电器
定义：中间继电器实质上是一种电压继电器。 作用：扩展触点的数量；将信号放大。 文字符号：KA 图形符号：
常用低压电器介绍
时间继电器
作用：在控制电路中，按整定时间长短通断电路。 分类： 电磁式 电动式 空气阻尼式 晶体管式 数字式
按构成原理分：
常用低压电器介绍
时间继电器
时间继电器
文字符号：KT 图形符号：
KT 延时闭合的常开触点 KT 延时断开的常开触点
KT
线圈
KT
KT
线圈
KT
延时断开的常闭触点
延时闭合的常闭触点
通电延时时间继电器
断电延时时间继电器
常用低压电器介绍
速度继电器
作用：根据速度的大小通断电路，主要用于三相笼型异 步电动机的反接制动。
常用低压电器介绍
速度继电器
常用低压电器介绍
转换开关
常用低压电器介绍
行程开关
作用：又称限位开关，用来控制某些机械部件的运动行程 和位置或限位保护。 结构：由操作机构、触点系统和外壳等部分成。 分类： 直杆式 按结构分为 单轮旋转式 双轮旋转式
旋转式
常用低压电器介绍
行程关
行程开关结构与按钮类似，但其要由 机械撞击触发。
(a)未撞击
(b)撞击
常用低压电器介绍
行程开关
文字符号：SQ 图形符号：
常开触头
常闭触头
常用低压电器介绍
行程开关
常用低压电器介绍
接近开关
作用：又称无触点行程开关，可以代替行程开关完成传动 装置的位移控制和限位保护，还广泛用于检测零件尺寸、 测速和快速自动计数以及加工程序的自动衔接等。 分类： 电感式（高频振荡型） 电容式 按工作原理分为 霍尔式 超声波式
塑壳式低压断路器工作原理
塑壳式低压断路器工作原理塑壳式低压断路器是一种常见的电力设备，用于保护电路免受过载和短路等故障的影响，确保电力系统的安全运行。
它的工作原理基于电磁原理和热效应原理，通过自动检测电流大小和温度变化来实现对电路的保护。
塑壳式低压断路器通常由外壳、触头、弹簧、电磁线圈、熔丝和热释放器等部件组成。
当电路中的电流超过设定值时，断路器会自动打开，切断电路，以防止电流过大造成设备损坏或火灾等危险。
以下将详细介绍塑壳式低压断路器的工作原理。
1. 电磁原理：塑壳式低压断路器中的电磁线圈起着重要作用。
当电路中的电流超过额定值时，电流通过电磁线圈产生的磁场会使得电磁线圈中的铁芯受力，使得触头打开，切断电路。
这是一种基于电磁感应原理的保护机制。
2. 热效应原理：塑壳式低压断路器中的热释放器起到了热保护的作用。
当电路中的电流长时间超过额定值时，热释放器会感应到电路中的过热情况，热释放器内部的热敏元件会被电流加热，当温度升高到一定程度时，热释放器会自动触发，使触头打开，切断电路。
这是一种基于热效应原理的保护机制。
综合考虑电磁原理和热效应原理，塑壳式低压断路器能够有效地对电路进行保护。
当电路中的电流超过额定值或温度过高时，断路器会自动切断电路，以保护电器设备和人身安全。
塑壳式低压断路器的工作原理可以通过以下步骤进行详细描述：1. 断路器处于正常工作状态时，电流正常通过触头和导电材料。
触头通过弹簧压紧，保证电路的稳定通断。
2. 当电路中的电流超过额定值时，电磁线圈中产生的磁场会使得触头受力，触头弹簧无法保持压紧状态，触头自动打开，切断电路。
3. 如果电路中的电流仍然过大，热释放器开始发挥作用。
热释放器中的热敏元件在电流加热的作用下，温度升高。
当温度升高到一定程度时，热释放器会自动触发，使触头打开，切断电路。
4. 一旦断路器打开，电路中的电流会中断，防止电流过大造成设备受损或火灾等危险。
同时，断路器的外壳也能保护人身安全，防止触电事故的发生。
塑壳式断路器产品知识
二、新品塑壳断路器介绍
断路器的主要组成部分
n外壳 n灭弧系统 n触头系统(导电系统) n操作机构 n脱扣系统
20
二、新品塑壳断路器介绍 断路器结构图
基座 主电路接线端子 灭弧室
绝缘盖 静触头(底部) 动触头 操作手柄 操作机构 紧急脱扣按钮 脱扣器 21
21
二、新品塑壳断路器介绍 断路器标牌
**M1LE-250M/3300、**M1LE-250M/4300A、 **M1LE-250M/4300B； 3P,3P+N(3个保护极16,N极 不可开闭),4P(3个保护极,N极可开闭)
二、新品塑壳断路器介绍
DZ15断路器型号及含义：
适用范围：DZ15系列塑料外壳式断 路器(以下简称断路器) 适用于交流 50Hz，额定电压至380V的电路中作 通断操作，并起过载、短路保护之用， 亦可以作为线路的不频繁转换及电动 机的不频繁起动之用。
（**M1LE-125M/4300A、**M1LE-125M/4300B; 3P,3P+N (3个保护极,N极不可开闭),4P(3个保护极,N极可开闭)
**M1LE-250/4300 Ui:800V; Ue:AC400V; In:100A,125A,160A,180A,200A,225A,250A; 过电流脱扣器类型:热磁式; 使用类别:A类;漏电脱扣器的类型:电子式; Ics:25kA;Icu:50kA; IΔn:0.1A/0.3A/0.5A; AC型;I△m:12.5kA; 3P+N(3个保护极,N极不可开闭)
二、新品塑壳断路器介绍
**M1断路器 型号及含义：
用途及使用说明：
**M1系列塑料外壳式断路器(以下简称断路器) 额定绝缘电压至800V(63型为500V)，适用于交流50Hz，额定工作电 压至690V，额定工作电流从10A至250A（1250A）的配电网络电路中，用来分配电能和保护线路及电源设备免受过 载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。 该断路器具有体积小、分断高、飞弧短等特点，是用户使用的理想产品。可垂直安装(即竖装)，亦可水平安装(横 装)，且具有隔离功能。 该系列产品壳架等级有125A、250A（从63A～630A的产品还有63、100、400、630、800壳架，部分产品还带有透 明盖，客户可随时观察产品内部运行情况）。
