塑壳断路器分励脱扣器原理
分励脱扣器原理有图
分励脱扣器（原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合
分励脱扣器原理图
分励脱扣器原理图。

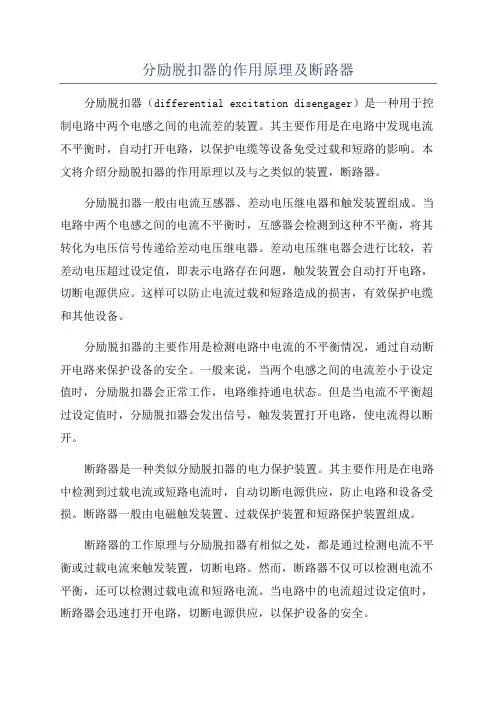

分励脱扣器的作用原理及断路器
分励脱扣器的作用原理及断路器分励脱扣器（differential excitation disengager）是一种用于控制电路中两个电感之间的电流差的装置。
其主要作用是在电路中发现电流不平衡时，自动打开电路，以保护电缆等设备免受过载和短路的影响。
本文将介绍分励脱扣器的作用原理以及与之类似的装置，断路器。
分励脱扣器一般由电流互感器、差动电压继电器和触发装置组成。
当电路中两个电感之间的电流不平衡时，互感器会检测到这种不平衡，将其转化为电压信号传递给差动电压继电器。
差动电压继电器会进行比较，若差动电压超过设定值，即表示电路存在问题，触发装置会自动打开电路，切断电源供应。
这样可以防止电流过载和短路造成的损害，有效保护电缆和其他设备。
分励脱扣器的主要作用是检测电路中电流的不平衡情况，通过自动断开电路来保护设备的安全。
一般来说，当两个电感之间的电流差小于设定值时，分励脱扣器会正常工作，电路维持通电状态。
但是当电流不平衡超过设定值时，分励脱扣器会发出信号，触发装置打开电路，使电流得以断开。
断路器是一种类似分励脱扣器的电力保护装置。
其主要作用是在电路中检测到过载电流或短路电流时，自动切断电源供应，防止电路和设备受损。
断路器一般由电磁触发装置、过载保护装置和短路保护装置组成。
断路器的工作原理与分励脱扣器有相似之处，都是通过检测电流不平衡或过载电流来触发装置，切断电路。
然而，断路器不仅可以检测电流不平衡，还可以检测过载电流和短路电流。
当电路中的电流超过设定值时，断路器会迅速打开电路，切断电源供应，以保护设备的安全。
总的来说，分励脱扣器和断路器都是用于保护电路和设备安全的电力保护装置。
分励脱扣器主要检测电流的不平衡情况，而断路器则可检测电流的不平衡、过载和短路情况。
两者的工作原理类似，都是通过检测电流来触发装置以切断电路。
它们在实际应用中都起着重要的作用，为我们提供了电力安全保护。

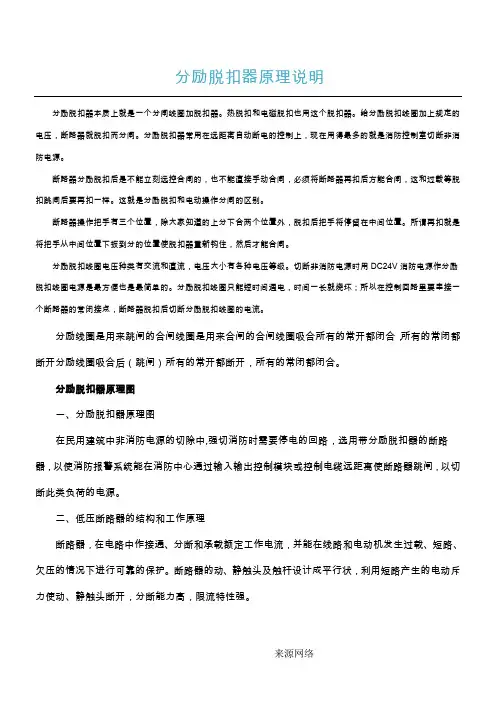

分励脱扣器原理(有图)
分励脱扣器原理说明分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱器，，以切二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
．具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
脱扣方式有热动、电磁和复式脱扣3种。
.空气开关内部比较精密，原理却甚为简单。
它在入线和出线间串了个10几20圈的电感，电主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
三、断路器的基本结构和工作原理（补充）断路器的基本结构和工作原理了，先附上其结构示意图如下低压断路器一般由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等几部分组成，在投1?2定程度(3失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用。
塑壳断路器分励脱扣器原理
塑壳断路器分励脱扣器原理
塑壳断路器是一种常见的电力设备，广泛应用于各个领域。
而作为塑壳断路器的重要组成部分之一，分励脱扣器在电路保护和故障处理中起着至关重要的作用。
分励脱扣器的原理是通过感应电流和电磁力的作用，实现对断路器的分励和脱扣。
当电路发生过载或短路故障时，电流会迅速增大，超过设定值，这时分励脱扣器就会发挥作用。
分励脱扣器通过感应电流的作用，检测电路中的电流变化。
当电流达到或超过设定值时，感应电流会引起分励脱扣器内部的电磁线圈产生磁场。
接下来，这个磁场会与线圈中的铁芯相互作用，产生电磁力。
这个电磁力的作用下，分励脱扣器内部的机械结构会发生位移，使得断路器的分励释放。
随着分励的释放，断路器就会打开，切断电路，保护电气设备和线路免受过载和短路故障的影响。
当电路故障被排除后，分励脱扣器则会通过复位机构重新恢复到初始状态。
这时，断路器可以再次闭合，恢复电路的正常供电。
总体来说，分励脱扣器通过感应电流和电磁力的相互作用，实现了对塑壳断路器的分励和脱扣。
这个过程在电路保护和故障处理中起
着至关重要的作用，保护了电气设备和线路的安全运行。
虽然分励脱扣器的原理看起来比较简单，但是它在实际应用中却有着极高的可靠性和稳定性。
不论是在工业生产中还是在日常生活中，塑壳断路器分励脱扣器都扮演着重要的角色，确保了电力系统的安全和稳定运行。
分励脱扣器原理有图
分励脱扣器原理有图 This model paper was revised by LINDA on December 15, 2012.分励脱扣器（原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合分励脱扣器原理图一、分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
分励脱扣器原理(有图)47891培训讲学
分励脱扣器原理(有图)47891分励脱扣器（原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合分励脱扣器原理图一、分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
塑壳断路器分励脱扣器原理
塑壳断路器分励脱扣器原理塑壳断路器分励脱扣器是一种常用于电气系统中的设备，用于保护电路免受过载和短路等故障的影响。
它的工作原理基于电磁感应和机械传动。
让我们来了解一下塑壳断路器的基本结构。
它主要由磁铁、弹簧、触头和脱扣器组成。
磁铁是分励脱扣器的核心部件，它通过电流产生磁场。
弹簧则提供了恢复力，确保触头在正常情况下保持闭合状态。
当电路中的电流超过了设定的额定值时，塑壳断路器会触发动作。
这是因为过载电流会通过触头产生热量，使磁铁受热膨胀，进而使弹簧松弛，触头则会打开，切断电路。
这样就保护了电路中的电器设备免受过载的破坏。
在触头打开后，磁铁的磁场也会发生变化。
这时，分励脱扣器就发挥了作用。
它通过感应到磁场变化，产生电动势，将电流引入分励线圈中。
分励线圈中的电流会产生磁场，与磁铁的磁场相互作用，使磁铁恢复到原来的状态。
当过载电流消失后，触头会重新闭合，电路恢复通断状态。
这时，分励脱扣器的作用就结束了。
它通过机械传动的方式，将触头恢复到闭合状态，保证电路正常运行。
塑壳断路器分励脱扣器的工作原理简单而可靠。
它能够及时检测和响应电路中的故障，保护电器设备免受损坏。
同时，分励脱扣器的设计结构紧凑，塑壳材料的应用使得设备更加耐用且安全。
这使得塑壳断路器成为现代电气系统中不可或缺的重要组成部分。
塑壳断路器分励脱扣器的工作原理是基于电磁感应和机械传动的。
它通过感应到过载电流，打开触头，切断电路。
同时，分励脱扣器通过感应磁场变化，产生电动势，恢复触头闭合状态。
这种设计使得塑壳断路器能够可靠地保护电气系统，确保设备的安全运行。
分励脱扣器原理
分励脱扣器原理
分励脱扣器原理是一种常用于直流电源的电路，用于将输入的直流电压变换为所需的输出电压。
其基本原理是通过根据输出电压的变化，自动调整输入电压来实现电压的稳定。
分励脱扣器主要由比较器、反馈网络和控制电路三部分组成。
比较器用于比较输出电压与参考电压的大小，并输出一个比较结果信号。
反馈网络将输出电压的一部分反馈到比较器的输入端，起到控制的作用。
控制电路根据比较器的输出信号和反馈信号，调整输入电压来实现输出电压的稳定。
当输出电压上升时，比较器会检测到这个变化，并输出一个信号给控制电路。
控制电路会根据比较器的输出信号，调整输入电压的大小。
具体方式可以是通过改变输入电源的极性，或通过控制开关电源的工作状态来实现。
通过适当的控制，输入电压会减小，从而使得输出电压稳定在预设的值。
当输出电压下降时，控制电路也会做出相应的调整，使得输入电压增加，从而使得输出电压维持在预设的值附近。
通过这种反馈控制的方式，分励脱扣器可以实现对输出电压的稳定调节，即使输入电压发生变化，也能够保持输出电压的稳定性。
分励脱扣器在直流电源中的应用非常广泛，可以用于各种需要稳定输出电压的场合。
通过使用合适的反馈网络和控制电路，可以实现不同的输出电压范围和精度要求。
同时，分励脱扣器的工作原理相对简单，性能稳定可靠，成本较低，因此得到了广泛的应用。
分励脱扣器的作用原理及断路器
分励脱扣器的作用原理及断路器作者：/channel/14369433 更新时间：2011-11-04 分类：电器技术分励脱扣器的作用原理施加适当的电信号给断路器的脱扣器欠压脱扣器Z-USA-400 ，能使断路器跳闸，以断开回路。
这种脱扣器可认为是分励脱扣器. 主要用于远距离使开关分闸,以控制断开回路. 如在民用建筑中非消防电源的切除中。
消防时需要停电的回路，可以选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
欠压脱扣器,其脱扣器(线圈)正常工作时是有电压的,此电压使脱扣器的锁钩克服弹簧力,以使断路器能够正常合闸.当电压降低到其设定值时,脱扣器的锁钩会复位,断路器会跳闸.以断开回路. 欠压脱扣器多用于需要在停电时,自动断开的回路,如有备电自投上母线上的三级负荷回路. 断路器：用来接通、分断电路，有过热、过载、短路等功能；脱扣器：断路器的辅助部件，有热脱扣、短路脱扣、电磁分励脱扣等，配合断路器达到上述功能；分励脱扣器：属于电磁脱扣部件的1种，通过外加电信号完成断路器受控脱扣的功能。
如消防状态需要切断正常供电回路，通过24VDC信号施加在断路器的分励脱扣器线圈上，使断路器分断。
断路器与分励脱扣器可以是一体的，也可以是组合装配的。
短路脱扣、漏电脱扣、分励脱扣都属于电磁脱扣原理。
断路器=动静触点+灭弧装置+热敏元件+电磁铁制动电磁铁MZS1A-80H 线圈+传动机构+调节整定附件+操作手柄+连接端子端子DJ623-8 +外壳灭弧罩IZM7-XAC 断路器是指切断电流的设备，就相当于水龙头，它控制的水流，而断路器控制的是电流。
断路器，主要用于对电路出现短路电流的保护，当电路中出现短路时，立即断开电路，保护负载的安全。
断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。
国标《低压开关设备和控制设备低压断路器》(GB14048.2—94)对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释： (1)断路器的额定极限短路分断能力(Icn)：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；(2)断路器的额定运行短路分断能力(Icn)：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；(3)额定极限短路分断能力(Icn)的试验程序为O—t—CO。
塑壳断路器脱扣原理
塑壳断路器脱扣原理
塑壳断路器脱扣原理是通过热响应元件，也就是热释放器（又称为热脱扣器）、过载保护元件和触头弹簧组成的。
热响应元件是由两个具有不同膨胀系数的金属板组成的双金属片。
当电流过载时，感应电流会使得双金属片中的温度上升。
由于双金属片两侧的膨胀系数不同，温度升高会导致双金属片产生弯曲。
当弯曲的角度达到一定程度时，双金属片的某个端点就会脱离固定，进而弹开塑壳断路器的主触头。
过载保护元件是通过与电路中的电流经过共享热散热器的热敏材料连接来实现的。
随着电流的增加，热敏材料会被加热，使得热保护杆的长度变化。
一旦这个长度变化超过了预设的范围，过载保护元件会触发脱扣动作，使得主触头打开。
触头弹簧是连接到断路器开关机构和主触头之间的弹簧。
当断路器的开关机构处于关闭状态时，触头弹簧将主触头保持在闭合状态。
但当热响应元件脱扣或过载保护元件触发时，触头弹簧会受到外力，使主触头迅速弹开，从而切断电路。
综上所述，塑壳断路器的脱扣原理主要通过热响应元件、过载保护元件和触头弹簧来实现。
当电路中的电流过载或温度超过限定值时，热响应元件或过载保护元件会触发相应动作，进而使塑壳断路器的主触头迅速打开，实现断路保护的功能。
塑壳断路器(MCCB)的脱扣系统--磁脱扣器篇
塑壳断路器（MCCB）的脱扣系统--磁脱扣器篇薛 彪 罗格朗低压电器（无锡）有限公司引言、塑壳断路器（MCCB）的结构基本是由脱扣系统（脱扣器）、触头系统(导电系统)、灭弧系统、操作机构、外壳组成。
脱扣系统对同一个壳架的MCCB来讲是具有很多的变化，可用不同的脱扣系统来组成多样化的产品，实现不的功能,在同一壳架下的不同的电流规格也是通过调整脱扣系统来成。
因此脱扣系统是塑壳断路器（MCCB）中设计最灵活；工艺最复杂；制造过程中零件最多装配最繁复的部分。
一、脱扣系统的原理、分类1、脱扣系统是MCCB产品用来接受信号及发出指令的元件。
若线路中出现不正常情况或由操作人员发出信号时，脱扣器会根据信号要求的情况通过传递元件使机构动作切断电路。
2、塑壳断路器（MCCB）的脱扣系统一般分热脱扣器、磁脱扣器（瞬时）、欠压脱扣器、分励脱扣器,电子式智能脱扣器，剩余电流脱扣器等几种。
热脱扣器和磁脱扣器（瞬时）是热磁式MCCB的基本功能，可做成固定与可调式二种，也可做成单磁式脱扣器（ICB）。
欠压脱扣器和分励脱扣器是指产品本体外另加的脱扣系统,一般称为MCCB内部附件。
简单举例各脱扣器的工作原理（图一）： 塑壳断路器（MCCB）串联在被保护的主电路中。
在合闸位置时，锁扣3勾住锁扣2，动触头1闭合，主电路接通。
动触头保持闭合状态，同时主弹簧拉长为分断储能。
热脱扣器9串联于主电路,当长时间过载使得热脱扣器的双金属片10弯曲，通过传递元件5使锁扣2,3分离自由脱扣，主触点在弹簧13作用下跳闸切断电路,起到过载（过电流）保护作用。
磁脱扣器（瞬时）12串联于主电路，当电流为正常值时，衔铁吸力不够，处于打开位置。
当过电流超过规定值时，电磁吸力增加，衔铁11吸合，同样通过传递元件5使锁扣2,3分离自由脱扣，这就是瞬时过电流或短路保护作用。
当保护电路失压或电压过低时，欠压脱扣器8的衔铁7释放，也同样由传递元件5使锁扣2,3分离，起到欠压和失压保护作用。
什么是分励脱扣器-分励脱扣器工作原理_分励脱扣器接线图
什么是分励脱扣器-分励脱扣器工作原理_分励脱扣器接线图————————————————————————————————作者：————————————————————————————————日期：什么是分励脱扣器?分励脱扣器工作原理_分励脱扣器接线图一、什么是分励脱扣器分励脱扣器实际是由分闸线圈和脱扣器组合而成。
我们常说的消防控制就是当出现电路故障或者火灾发生时，人为的给分励脱扣线圈加上规定的电压，分励脱扣器会控制断路器跳闸。
分励脱扣器常用在远距离需要强制切断电源的控制上，现在用得最多的就是消防控制切断非消防电源。
二、常用分励脱扣器型号常用的分离脱扣器有CDM1系列和DZ47系列。
CDM1塑壳断路器带分励脱扣的是3310和3340规格，其中3310是带分励脱扣的，3340是带分励脱扣和信号反馈的；DZ47小型断路器的分励脱扣器型号是MX+OF。
上图是德力西塑壳断路器CDM1分励脱扣上图是德力西小型断路器DZ47分励脱扣三、分励脱扣器工作原理分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
四、分励脱扣器接线图分励脱扣中的C1和C2是脱扣器线圈，所以C1和C2接控制分励的电源。
其中C2接电源的相线，C1通过外部控制触点接控制电源的N线或者直流电的负极。
辅助部分的12和14常开和常闭触点，还有一条线是公共接线端11。
断路器断开状态下12常闭信号端，14常开信号端。
接线要看你的火灾报警接线图，按道理来12接断开信号，14接开关闭合信号端，这样可以反馈信号给接收的元器件当前分励脱扣的运行状态。
分励脱扣器工作原理
分励脱扣器工作原理
分离脱扣器是一种常见的工业设备，用于将物体从输送带或传送装置上分离和脱扣。
其工作原理主要包括以下几个步骤：
1. 基本结构：分离脱扣器通常由一个可调节的导向板和一个或多个脱扣刷组成。
导向板用于引导物体，使其离开输送装置，而脱扣刷则用于分离物体。
2. 引导物体：当物体从输送装置上运动而过时，导向板会被调整到适当的位置，使物体偏离原来的路径。
3. 分离物体：物体被引导到分离脱扣器的区域后，脱扣刷会通过旋转或振动的方式与物体接触，施加适当的力量分离物体。
脱扣刷通常由刷毛或刷片组成，其材料和硬度可根据物体的特性进行选择。
4. 传送物体：一旦物体从输送装置上成功分离和脱扣，它就可以通过其他传送装置或输送带继续传送或转移到下一个工序。
通过上述工作原理，分离脱扣器可以高效地将物体从输送装置上分离和脱扣，确保生产线的正常运作。
该设备广泛应用于电子、食品、制药等行业，提高了生产效率和产品质量。
分励脱扣器说明书
分励脱扣器说明：
1、大部分塑壳断路器：的分励脱扣器无DC24V这一电压等级（若直接由消防模块上的
24V电源提供驱动能量的话,消耗功率太大，电流太大），由消防DC24V信号接通中间继电器线圈，再由中间继电器的常开触点接通分励线圈，使得分励脱扣器得电面跳掉断路器
2、微型断路器：采用分励脱扣器切断非消防电源的时候，一般选择24V线圈电压的分
励脱扣器，分励脱扣器动作断开断路器是不需要断路器上有电的。
24V电源一般也是直接由消防模块上的24V电源提供，也可以由消防主机专门提供
3、施加适当的电信号给断路器的脱扣器，能使断路器跳闸，以断开回路。
这种脱扣器
可认为是分励脱扣器. 主要用于远距离使开关分闸,以控制断开回路. 如在民用建筑中非消防电源的切除中。
消防时需要停电的回路，可以选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
4、断路器：用来接通、分断电路，有过热、过载、短路等功能；
脱扣器：断路器的辅助部件，有热脱扣、短路脱扣、电磁分励脱扣等，
配合断路器达到上述功能；
分励脱扣器：属于电磁脱扣部件的1种，通过外加电信号完成断路器
受控脱扣的功能。
如消防状态需要切断正常供电回路，通过
24VDC信号施加在断路器的分励脱扣器线圈上，使断路器分断。
断路器与分励脱扣器可以是一体的，也可以是组合装配的。
短路脱扣、漏电脱扣、分励脱扣都属于电磁脱扣原理。
塑壳断路器分励脱扣器原理
塑壳断路器分励脱扣器原理
塑壳断路器是一种常见的电气保护设备，广泛应用于工业和家庭电路中。
而分励脱扣器则是塑壳断路器的重要组成部分，它具有独特的工作原理，能够在电路故障时迅速切断电力供应，保护电器设备和人身安全。
分励脱扣器的工作原理如下：当电路中发生过载或短路等故障时，电流会急剧增大，超过了塑壳断路器的额定电流。
这时，分励脱扣器就会发挥作用。
分励脱扣器内部的触发机构会感应到电流的异常变化。
触发机构由电流互感器和磁极构成，当电流超过额定值时，电流互感器会产生磁场，使磁极吸合，从而打开分励脱扣器。
接下来，分励脱扣器的触发机构会迅速切断电路，使电流无法继续流动。
这是因为分励脱扣器内部的触发机构通过力学结构和电磁原理，将瞬时的电力信号转化为机械力，从而实现断路的目的。
此时，塑壳断路器会进入脱扣状态，即断开电路，切断电力供应。
这样，电路中的故障就得到了及时处理，防止了电器设备的损坏和火灾等危险的发生。
需要注意的是，分励脱扣器的动作速度非常快，通常在几毫秒内完成。
这是为了确保在故障发生时能够迅速切断电路，保护电器设备和人身安全。
总的来说，塑壳断路器分励脱扣器的工作原理是通过感应电流的异常变化，利用触发机构将电力信号转化为机械力，迅速切断电路，保护电器设备和人身安全。
这种保护装置在电气系统中具有重要的作用，能够有效预防电路故障带来的危险，为人们的生活和工作提供了安全保障。
分励脱扣器原理(有图)
分励脱扣器（原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。
热脱扣和电磁脱扣也用这个脱扣器。
给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。
分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。
断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。
这就是分励脱扣和电动操作分闸的区别。
断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。
所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。
分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。
切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。
分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。
分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭合分励脱扣器原理图一、分励脱扣器原理图在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。
二、低压断路器的结构和工作原理断路器，在电路中作接通、分断和承载额定工作电流，并能在线路和电动机发生过载、短路、欠压的情况下进行可靠的保护。
断路器的动、静触头及触杆设计成平行状，利用短路产生的电动斥力使动、静触头断开，分断能力高，限流特性强。
．短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧作用，飞弧距离为零。
断路器的灭弧室采用金属栅片结构，触头系统具有斥力限流机构，因此，断路器具有很高的分断能力和限流能力。
．具有复式脱扣器。
反时限动作是双金属片受热弯曲使脱扣器动作，瞬时动作是铁芯街铁机构带动脱扣器动作。
