高低压电气符号图解
常用的低压电器元件及电气图形符号
• 1、隔离开关2、熔断器3、断路器4、接触器5、 热继电器6、转换开关7、按钮8、信号灯9、限 位开关10、其他继电器
• 隔离开关图片
隔离开关（俗称“刀闸” ），即在分位置时，触头间有符合规定要求
的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的 电流及在规定时间内异常条件（例如短路）下的电流的开关设备。主要 功能：不带负荷分断和接通线路。
7
SB
SB
SB
1
2
常开按钮 常闭按钮 复合按钮
3
4
信号灯图片
信号灯作用：
信号灯是指示有关照明，灯光信号，并对异常情况发出警报信号的灯。
信号灯的符号：
1）文字符号：HR（红色）HG（绿色）HY（黄 色）HB（蓝色）HW（白色）
2 ）图形符号：
行程开关图片
行程开关作用：
将机械位移转换成电信号，使电动机运行状态发生改变，即按一定行程自动停车、 反转、变速或循环。
断路器符号：
1)文字符号：QF 2)图形符号：
单极
三极
接触器图片
接触器作用：
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用 电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电 路，并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触
器。
接触器符号：
1)文字符号：KM 2)图形符号：
新文字符号QL
新文字符号QS
隔离开关
9、隔离开关
具有自动释放 的负荷开关
10、负荷开关
新文字符号QF
11、断路器
新文字符号FU
12、熔断器
KA
KA
(完整版)常用的低压电器元件及电气图形符号
KT
a)
b)
c)
KT
KT
KT
KT
KT d)
KT
e)
f)
g)
h)
i)
a) 一般线圈符号 b) 通电延时线圈 c) 断电延时线圈 d) 延时 闭合的动断触点 e) 延时断开的动断触点 f) 延时断开的动合 触点 g) 延时闭合的动断触点 h) 瞬时动合触点 i) 瞬时动 断触点
新文字符号 M
3～
3～
M
断路器符号：
1)文字符号：QF 2)图形符号：
单极
三极
接触器图片
接触器作用：
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用 电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电 路，并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触
器。
接触器符号：
1)文字符号：KM 2)图形符号：
7
SB
SB
SB
1
2
常开按钮 常闭按钮 复合按钮
3
4
信号灯图片
信号灯作用：
信号灯是指示有关照明，灯光信号，并对异常情况发出警报信号的灯。
信号灯的符号：
1）文字符号：HR（红色）HG（绿色）HY（黄 色）HB（蓝色）HW（白色）
2 ）图形符号：
行程开关图片
行程开关作用：
将机械位移转换成电信号，使电动机运行状态发生改变，即按一定行程自动停车、 反转、变速或循环。
电工作业基础培训
常用的低压电器元 件及电气图形符号
• 低压电器元件及电气图形符号
• 1、隔离开关2、熔断器3、断路器4、接触器5、 热继电器6、转换开关7、按钮8、信号灯9、限 位开关10、其他继电器
电气图纸符号大全
配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
电气控制配电柜内常用电气元件符号及实物图

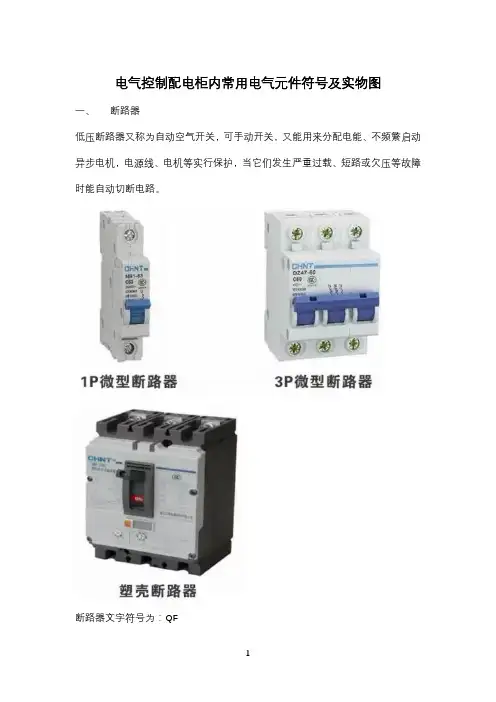

电气控制配电柜内常用电气元件符号及实物图一、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：二、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：三、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：四、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA 中间继电器图形符号：五、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
（4）“点动”的按钮必须是黑色。
（5）“复位”（如有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色。
六、指示灯指示灯的作用：（1）指示设备的运行或停止状态。
电气图形符号
高压：FLN36-12、FZN25-12 低压：HL32、INT100
基本定议、符号、示例
• • 压负荷开关主要有6种。 ①固体产气式高压负荷开关：利用开断电弧本 身的能量使弧室的产气材料产生气体来吹灭电弧， 其结构较为简单，适用于35千伏及以下的产品。 • ②压气式高压负荷开关：利用开断过程中活塞 的压气吹灭电弧，其结构也较为简单，适用于35千 伏及以下产品。 • ③压缩空气式高压负荷开关：利用压缩空气吹 灭电弧，能开断较大的电流，其结构较为复杂，适 用于60千伏及以上的产品。 • ④SF6式高压负荷开关:利用SF6气体灭弧，其开 断电流大，开断电容电流性能好，但结构较为复杂， 适用于35千伏及以上产品。 • ⑤油浸式高压负荷开关：利用电弧本身能量使 电弧周围的油分解气化并冷却熄灭电弧，其结构较 为简单，但重量大，适用于35千伏及以下的户外产 品。 • ⑥真空式高压负荷开关：利用真空介质灭弧， 电寿命长，相对价格较高，适用于220千伏及以下的 产品
基本定议、符号、示例
接触器（KM）
• 工业电中利用线圈流过电流产生磁场， 使触头闭合，以达到控制负载的电器。 接触器由电磁系统（铁心，静铁心，电 磁线圈）触头系统（常开触头和常闭触 头）和灭弧装置组成。 原理是当接触器的电磁线圈通电后，会 产生很强的磁场，使静铁心产生电磁吸 力吸引衔铁，并带动触头动作：常闭触 头断开；常开触头闭合，两者是联动的。 当线圈断电时，电磁吸力消失，衔铁在 释放弹簧的作用下释放，使触头复原： 常闭触头闭合；常开触头断开。
基本定议、符号、示例
隔离开关（QS）
• 刀开关又称闸刀开关或隔离开关， 它是手控电器中最简单而使用又 较广泛的一种低压电器. • 刀开关在电路中的作用是：隔离 电源，以确保电路和设备维修的 安全；分断负载，如不频繁地接 通和分断容量不大的低压电路或 直接启动小容量电机。 • 刀开关是带有动触头——闸刀， 并通过它与底座上的静触头—— 刀夹座相楔合（或分离），以接 通（或分断）电路的一种开关。 高压：GN30-12、GN19-12 低压；HD13BX、 HS13BX
配电箱图形符号
配电箱图形符号高压开关柜 AH 高压计量柜 AM 高压配电柜 AA高压电容柜 AJ低压电力配电箱AP 低压照明配电箱柜 AL应急电力配电箱柜APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC 或 ACP直 流 配 电 箱 柜 AD操 作 信 号 箱 柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜AT多 种 电 源 配 电 箱 柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱AFC设 备 监 控 器 箱 ABC住户配线箱 ADD信号放大器箱ATF分 配 器 箱 AVP接线端子箱 AXT图形符号图形符号 国标名称型号、规格、做法说-可编辑修改-。
明变电所室外箱式变电所杆上变电所配电室及进线用开关 屏、台、箱、柜的一般符号柜多种电源配电箱(盘)画于墙外为明装,除 注明外底边边距地 1. 2米电力配电箱(盘) 照明配电箱(盘)画于墙内为暗装,除 注明外底边边距地 1. 4米画于墙外为明装,除 注明外底边边距地 2. 0 米,明装电能表板底 距地 1.8 米 画于墙内为暗装,除 注明外底边边距地 1. 4 米,明装电能表板底 距地 1.8 米-可编辑修改-。
电源切换箱(盘)事故照明配电箱(盘) 组合开关箱 电铃操作盘画于墙外为明装,除 注明外底边边距地 1. 2米 画于墙内为暗装,除 注明外底边边距地 1. 4 米电气图用图形符 号画于墙外为明装,除 注明外底边边距地 1. 2米 画于墙内为暗装,除 注明外底边边距地 1. 4米画于墙外为明装,除 注明外底边边距地 1. 2米画于墙内为暗 装,除注明外底边边 距地 1.4 米除注明外,底边距地 1.2 米-可编辑修改-。
吹风机操作盘配电盘编号交流电动机按钮盒 立柱式按钮箱风扇一般符号 暖风机或冷风机 轴流风扇 风扇电阻开关 电铃 号志箱 交流电钟-可编辑修改-距地 1.2 米,容量见设 计图纸 圈内的数字为动力或 照明的编号 除注明外,只做出线 口,防水弯头距机座 0.2 米,均附接地螺丝 圈或点数表示按钮 数,除注明外,均为明 装,距地 1.4 米,按钮 组合排列见设计图 除注明外,只做出线 盒及吊钩除注明外,距地 1.4 米 除注明外,距地 0.3 米除注明外,只做出线 口(明线时,用明插。
电气图纸符号大全(实用借鉴)
配电箱符号序号名称符号（字母）备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT配电箱符号序号名称符号（字母）备注一、电线穿线管一般有：1 PVC管：PC202 焊接钢管：SC203 扣压式镀锌薄壁电线管：KBG204 紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序号名称符号名称符号1 沿钢线槽敷设SR沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC暗敷设在柱内CLC5 暗敷设在墙内WC暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE一，导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT-桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管二，导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架，梁WE -沿墙明敷三，灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽：BE 沿屋架或跨屋架：6 CLE 沿柱或跨柱：SC 穿焊接钢管敷设：7 MT 穿电线管敷设：PC 穿硬塑料管敷设：8 FPC 穿阻燃半硬聚氯乙烯管敷设：CT 电缆桥架敷设：9 MR 金属线槽敷设：PR 塑料线槽敷设：10 M 用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11 CP 穿金属软管敷设：DB 直接埋设：12 TC 电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13 BC 暗敷在梁内：AC 沿或跨柱敷设：14 CLC 暗敷设在柱内：WS 沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器（热元件）KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板（排）XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
常用低压电器图形符号和文字符号
1.15 电器的文字符号和图形符号之巴公井开创作电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》.这两个标准都是根据IEC国际标准而制定的.在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个年夜类, 每个年夜类用一个年夜写字母暗示.文字符号分为基本文字符号和辅助文字符号.基本文字符号分为单字母符号和双字母符号两种.单字母符号应优先采纳, 每个单字母符号暗示一个电器年夜类, 如表1-4所示.如C暗示电容器类, R暗示电阻器类等.双字母符号由一个暗示种类的单字母符号和另一个字母组成, 第一个字母暗示电器的年夜类, 第二个字母暗示对某电器年夜类的进一步划分.例如G暗示电源年夜类, GB暗示蓄电池, S暗示控制电路开关, SB暗示按钮, SP暗示压力传感器（继电器）.文字符号用于标明电器的名称、功能、状态和特征.同一电器如果功能分歧, 其文字符号也分歧, 例如照明灯的文字符号为EL, 信号灯的文字符号为HL.辅助文字符号暗示电气设备、装置和元件的功能、状态和特征, 由1～3位英文名称缩写的年夜写字母暗示, 例如辅助文字符号BW（Backward的缩写）暗示向后, P（Pressure的缩写）暗示压力.辅助文字符号可以和单字母符号组合成双字母符号, 例如单字母符号K（暗示继电器接触器年夜类）和辅助文字符号AC（交流）组合成双字母符号KA, 暗示交流继电器；单字母符号M（暗示电念头年夜类）和辅助文字符号SYN（同步）组合成双字母符号MS, 暗示同步电念头.辅助文字符号可以独自使用, 例如图1-29中的RD暗示信号灯为红色.电器的图形符号电器的图形符号目前执行国家标准GB4728—85《电气图用图形符号》, 也是根据IEC国际标准制定的.该标准给出了年夜量的经常使用电器图形符号, 暗示产物特征.通经常使用比力简单的电器作为一般符号.对一些组合电器, 不用考虑其内部细节时可用方框符号暗示, 如表1-4中的整流器、逆变器、滤波器等.国家标准GB4728—85的一个显著特点就是图形符号可以根据需要进行组合, 在该标准中除提供了年夜量的一般符号之外, 还提供了年夜量的限定符号和符号要素, 限定符号和符号要素不能独自使用, 它相当于一般符号的配件.将某些限定符号或符号要素与一般符号进行组合就可组成各种电气图形符号, 例如图1-8所示的断路器的图形符号就是由多种限定符号、符号要素和一般符号组合而成的, 如图1-32所示.图1-32 断路器图形符号的组成表1-4 经常使用电器分类及图形符号、文字符号举例ＦＶHAHA优选形一蜂鸣器欠电流继电器过电流继电器欠电流继电器过电流继电器续表续表续表经常使用高压电器符号一、F：呵护类器件1、 FU：熔断器二、Q：开关器件1、QS：刀开关2、QF：断路器三、K：接触器、继电器一)、KM：接触器二）、继电器1、电磁继电器1）、KA：中间继电器2）、KI：过电流继电器3）、KV：电压继电器2、KT：时间继电器3、FR：热过载继电器四、T：变压器1、TA：互感器2、TC：电力变压器3、自耦变压器五、S：控制回路中的开关器件1、SA：转换开关2、SB：按钮3、扭子开关4、SQ：行程开关5、SP：压力开关6、ST：温度开关7、SL：液位开关六、H：指示器件1、HA：蜂鸣器2、HL：指示灯●EL：信号灯, 图形符号与HL相同.七、R：电阻器1、RP电位器▲X：端子▲M：三相鼠笼式异步电念头。
电气识图符号说明
部分识图符号说明变电所低压配电房动力配电箱室外防腐配电柜电控柜电源检修吸顶灯壁灯荧光灯照明配电箱单相二用五孔插座单相三孔空调插座安全出口灯防水防尘灯环形吸顶灯交流三相电动机交流接触器线包保险丝指示灯接地线常闭触点常开触点三相交流单相交流危险启动按钮停止按钮手动常开旋钮开关拉拔开关连接点插头和插座电阻可调电阻蜂鸣器半导体二极管电铃热继电器避雷器接地消弧线圈单二次绕组双二次绕组三极高压断路器三极高压隔离开关延时闭合触电延时断开开关三联单控开关单联单控开关隐蔽常闭隐蔽常开电容N10 高压N1 低压A 电流交流A- 直流交直流V 电压交流电压V- 直流电压 R 电阻P 功率 H Z 频率W 瓦 KW 千瓦AT 抽屉柜 AR 支架柜EL 照明灯 F 避雷器CJ 交流接触器型号JR 热继电器型号FU 熔断器 FR 时间继电器GA 异步发电机 HA 报警器HL 指示灯 L 电抗器M 电动机 PA 电流表PJ 电度表 PT 操作时间表PV 电压表 QF 断路器QM 电机保护开关 QS 隔离开关QK 低压刀开关 RP 电位器SA 控制开关 SB 按钮开关ST 温度传感器 TA 电流传感器TV 电压传感器 XB 连接点XP 插头 XS 插座XT 端子排 YA 电磁铁YM 电动阀 YV 电磁阀AC 交流 DC 直流E 接地 LA 闭锁N 中性线 OFF 断开ON 闭合 OUT 输出PE 保护接地 PU 不接地保护PEN 保护接地与中性线接地RST 复位 RUN 运转UV 紫外线 CP 电力电容器CD 放电电容器 EW电焊机EF 电炉 GE 励磁机HA 电铃 HB 蜂鸣器HC 信号灯 HG 绿色信号灯HR 红色信号灯 HW 白色信号灯HY 黄色信号灯 MD 直流电机MA 交流电机 MW 线绕式电机QFC 低压断路器 QFH 高压断路器QC 负荷开关 ST 转换开关SYD 星型三角形启动SP 行程开关 SCL音响解除按钮KR 热继电器 KE 接地继电器KM 中间继电器 KV 电压继电器KA 电流继电器 KM 接触器KF 正传接触器 KR 反转接触器TM 电力变压器 TH 自耦变压器。
电气图形符号大全
FK GK TK ZK DK
RD
A
BDS
S
B
S
B
N
S
B
S
B
N
B
S
B
SY
N
B
备注
S—相数 N—容量 S—相数 N—容量 S—相数 N—容量 S—相数 N—容量
S—相数 N—容量 S—相数 N—容量
19
环网柜
H
分线箱
20 分线箱 21
22 23 24 25 26 27 28 杆塔类 29
附录：E 分 类 序号 1 2 3 开关 4 5 1 1 1 1 1 1 变压器 1 1 1 1 17
配电线路设计图形符号规定
符号名称 断路器（自动开关）
负荷开关 隔离开关 跌落开关 低压空气开关 低压刀闸 熔断器 变电所 用户专用变电亭 变电亭 用户产权公用箱式变 局属产权箱式变 用户专用箱式变 局属产权变压器 用户产权公用变压器 用户专用变压器
30
31 32 33 34 35 36 37 38 39 导线 40 41 42
高压分线箱 低压分线箱
计量箱 电流互感器 电压互感器
水泥杆 钢管杆 铁塔 更换电杆 拆除电杆 电杆移位
带撑杆的电杆 杆型表示法 高压导线 二根导线 三根导线 四根导线
n根导线 单相接户线 三相接户线 四相接户线
电缆 线路断开
F D 表 CT(LH) PT(YH)
5米
43 44
45
46 47 48 拉线 49 50 51 52 53 54 55 56 57 58 59 60 其他 61 62 63 64
线路跳线 拆除导线
更换导线
线路转角 普通拉线 水平拉线 带绝缘子拉线 共同拉线 自身拉线 发电机 避雷器
低压电器图形符号及文字符号大全
低压电器图形符号及文字符号大全低压电器在电力系统中起着重要的作用，它们用于控制、保护和操作电气设备。
为了方便工程师和技术人员理解、识别和操作这些设备，存在一套标准化的图形符号和文字符号。
本文将介绍低压电器中常见的图形符号及文字符号，帮助读者更好地理解和运用低压电器。
一、图形符号1. 开关符号开关符号用来表示开关的不同状态和类型。
常见的开关符号有：(图1) 单刀单throw开关（SPST）：用于表示只有一个触点，开闭两种状态。
(图2) 单刀双throw开关（SPDT）：用于表示一个触点，但有两种不同的工作状态。
(图3) 双刀双throw开关（DPDT）：用于表示两个触点，具有两个相互独立的工作状态。
2. 插座符号插座符号用来表示电源插座的不同类型和功能。
常见的插座符号有：(图4) 三孔插座：表示带有地线的电源插座。
(图5) 两孔插座：表示只有两个插孔的电源插座。
(图6) USB插座：表示用于连接USB设备的插座。
3. 保护器符号保护器符号用来表示各种保护器件，例如断路器、熔断器和过流保护器。
常见的保护器符号有：(图7) 空气断路器：表示用于保护电路免受过载和短路的断路器。
(图8) 熔断器：表示用于短路保护的熔断器。
(图9) 过流保护器：表示用于保护电路免受过流的保护器。
4. 信号灯符号信号灯符号用来表示不同类型的指示灯和信号灯。
常见的信号灯符号有：(图10) 指示灯：表示用于指示设备状态的灯。
(图11) 报警灯：表示用于表示紧急情况的灯。
(图12) 绿灯、黄灯、红灯：分别表示绿色、黄色和红色信号灯。
二、文字符号1. 电压符号电压符号用来表示电路中的不同电压等级。
常见的电压符号有：U 表示电压V 表示伏特kV 表示千伏mV 表示毫伏2. 电流符号电流符号用来表示电路中的不同电流等级。
常见的电流符号有：I 表示电流A 表示安培mA 表示毫安kA 表示千安3. 频率符号频率符号用来表示电路中的不同频率等级。
高低压电气符号图解
.
18
电气符号
.
19
电气符号
.
20
电气符号
.
21
电气符号
.
22
电气符号
.
23
电气符号
.
24
电气符号
.
25
电气符号
.
26
电气符号
.
27
电气符号
.
28
电气符号
.
29
电气符号
.
30
电气符号
.
31
电气符号
.
32
电气符号
.
33
电气符号
.
34
电气符号
.
35
电气符号
.
36
电气符号
.
37
电气符号
.
38
电气符号
.
39
电气符号
.
40
电气符号
.
41
电气符号
.
42
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！
高低压电气符号图解
淘宝为生活 2017年7月15日
.
1
电气符号
.
2
电气符号
.
3
电气符号
.
4
电气符号
.
5
电气符号
.
6
电气符号
.
7
电气符号
.
8
电气符号
.
9
电气符号
.
10
电气符号
.
11
电气符号
.
12
电气符号
.
13
电气符号
电气图符号含义及图例
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1. 电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
图线形式及应用表15-2图线名称图线形式图线应用图线名称图线形式图线应用粗实线电气线路，一次线路点划线控制线细实线二次线路，一般线路双点划线辅助围框线虚线屏蔽线路，机械线路常用电气图例符号表15-3图例名称备注图例名称备注双绕组形式电源自变压器1形式2动切换箱(屏)隔离开关三绕组变压器形式1形式2接触器(在非动作位置触点断开)电流互感器脉冲变压器形式1形式2断路器电压互感器形式1形式2熔断器一般符号屏、台、箱柜一般符号熔断器式开关动力或熔断器动力—照明配电箱式隔离开关照明配电箱(屏)避雷器事故照明配电箱(屏)总配线架室内分线盒中间配线架室外分线盒壁龛交接箱灯的一般符号分线盒的一般符号球型灯单极开关(暗装) 顶棚灯双极开关花灯双极开装) 弯灯三极开关荧光灯三极开关(暗装)三管荧光灯单相插座五管荧光灯暗装壁灯密闭(防水) 广照型灯(配照型灯)防爆防水防尘灯带保护接点插座开关一般符号带接地插孔的单相插装)单极开关密闭(防水)指示式电压表防爆功率因数表带接地插孔的三相插座有功电能表(瓦时计) 带接地插孔的三相插座( 暗装)电信插座的一般符号可用以下的文字或符号区插座箱(板)别不同插座TP —电话FX—传真M—传声器FM —调频TV—电视—扬声器单极限时开关指示式电流表调光器匹配终端钥匙开关传声器一般符号电铃扬声器一般符号天线一感烟探般符号测器放大器一般符号感光火灾探测器分配器，两路，一般符号气体火灾探测器(点式)三路分配器缆式线型定温探测器四路分配器感温探测器电线、电缆、母线、传输通路、一般符号三根导线手动火灾报警按钮三根导线n根导线接地装置(1)有接地极(2)无接地极水流指示器电话线路火灾报警控制器视频线路火灾报警电话机(对讲电话机)广播线路应急疏散指示标志灯消火栓应急疏散照明灯线路敷设方式文字符号见表15-4。
电气图符号含义及图例
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1. 电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
高低压配电柜的元器件符号和对应的实物
高低压配电柜的元器件符号和对应的实物如下：1. 断路器（CB）：断路器通常用于保护电路和设备免受电流过载和短路的影响。
其符号为一个矩形，内部带有一条斜线，表示断开电路。
实物为一个黑色的小方块，底部带有两个接线口。
2. 接触器（ACB）：接触器也是一种保护电器，它与断路器的区别在于它主要用于控制电路的切换和开关。
其符号为一个带有平头的斜线和一个圆弧，表示断开电路和控制电路的开关。
实物为一个灰色的长方形盒子，底部带有数个接线口。
3. 隔离开关（DS）：隔离开关用于控制电路的隔离和分离，规定在运行、检修和维护等作业期间，必须切断电源隔离电路以保证作业人员的安全。
其符号为一个带平头的竖线，实物为一个黑色的小方块，底部带有两个接线口。
4. 自动恢复式过电压保护器（AROV）：自动恢复式过电压保护器用于保护电子设备不受过电压的影响。
其符号为一个带有平头的竖线和一个弧线，实物为一个灰色的小方块，底部带有两个接线口。
5. 电流互感器（CT）：电流互感器主要用于变电站的安全保护，测量高压设备中的电流，并将电流变换成低电位输出。
其符号为一个带有斜线的环形，实物为一个铁制环形装置，可放置在电缆或导线周围。
6. 电压互感器（VT）：电压互感器通常用于对高压设备的测量并降压处理。
其符号为一个带有斜线的矩形，实物为一个类似变压器的装置，可测量电压并将其转换成低电位输出。
7. 直流电源（DCP）：直流电源主要用于提供直流电力，其符号为一个直线和一个带平头的竖线组成的图形，实物为一个黑色的小方块，底部带有两个接线口。
8. 电表（M）：电表用于测量电流、电压和功率等参数，其符号为一个正方形中间带有"M"字母，实物为一个类似于仪表的装置。
注意：不同型号和品牌的元器件可能存在细微差异，以上仅为一般认可的符号和实物对应关系。
在具体的应用中，需要严格按照相关的图纸和规范进行选择和使用。
