标准贯入试验统计表
杭州地铁1号线某区间岩土工程详细勘察报告
目录1.前言 (1)1.1工程概况 (2)1.2岩土工程勘察分级 (2)1.3勘察工作执行的主要技术标准、勘察目的及勘察方法 (2)1.3.1勘察工作执行的主要技术标准 (2)1.3.2 勘察目的及任务 (3)1.3.3勘察方法及工作量布置 (3)1.4完成的勘察工作量 (4)1.5勘察采用高程系统及高程引测依据 (4)1.6工作质量评述 (5)2.工程地质特征 (4)2.1地形地貌及气象条件 (5)2.2区域地质概况 (6)2.3地基土的构成与特征 (7)2.4地基土物理力学性质 (8)2.4.1地基土物理力学性指标及离散性性评价 (8)2.4.2热物理性质试验（TPPT） (8)2.4.3 标准贯入试验、圆锥动力触探试验（SPT&DPT） (8)2.4.4扁铲侧胀试验（DMT） (9)2.5场地电阻率测试 (10)2.6水文地质特征 (10)2.6.1松散岩类孔隙潜水 (10)2.6.2松散岩类孔隙承压水 (10)2.7场地地震效应 (11)2.7.1场地土类型与场地类别 (11)2.7.2地震动峰值加速度及特征周期 (11)2.7.3饱和粉(砂)土地震液化判定 (11)2.8不良地质作用 (13)2.8.1地下障碍物 (13)2.8.2 地层液化 (13)2.8.3 软土震陷 (13)2.8.4 有害气体 (13)2.9场地稳定性和适宜性评价 (14)3.岩土工程地质分析与评价 (4)3.1岩土施工工程分级 (14)3.2地基土工程特性的分析与评价 (14)4.区间隧道评价 (4)4.1工程结构安全等级 (15)4.2盾构选型 (15)4.3排土方式、衬砌方案建议 (15)4.4盾构设计与施工参数 (16)5.环境岩土评价 (4)4.1抗浮稳定性和抗突涌初步验算 (16)4.2有害气体缓解措施 (16)4.3端头井加固 (17)4.4联络通道施工加固 (17)4.5地面沉降控制与监测 (18)4.5.1 地面沉降预测 (18)4.5.2 地面沉降控制原则 (18)4.5.3 地面沉降监测 (19)4.6岩土工程不确定性 (19)6.结论与建议 4附件序号附件名编号页数1 地基土物理力学指标设计参数一览表2 物理力学指标统计表3 土工试验成果表4 地层统计表5 图例6 路~ 站区间勘探点平面布置和工程地质分区图7 工程地质剖面图8 钻孔柱状图9 双桥静力触探曲线图10 固结试验成果图表11 河断面12 井中电阻率测试报告13 水质分析报告14 热物理指标检测报告杭州地铁1号线路~ 站区间岩土工程详细勘察报告1.前言1.1工程概况本段工程设计范围为路站～站之间的盾构区间, 以及其中的联络通道、泵房等附属结构, 右线里程范围K4+861.99～K5+412, 区间右线长约550m, 左线长约803m。
6127C 标准贯入试验检测报告 - 模板
检测报告NO: XXXXXXXX工程名称：委托单位：检测方法：标准贯入试验报告日期：某某建设工程质量检测有限公司地址：邮编：电话：传真：标准贯入试验检测报告MMJC-6127C批准：审核：校核：项目负责：标准贯入试验检测报告（附录）一、工程及地质概况根据《xxxx岩土工程勘察报告》，拟建场地土层情况自上而下为：1、填土：灰黄色，稍湿，松散，厚度约0.4~4.8m。
2、中砂：灰黄色，饱和，稍密，厚度约0.85~5.6m。
3、残积砂质粘性土：灰黄、灰白色，可塑~硬塑状，厚度约0.9~23.8m。
4、全风化花岗岩：灰黄、灰白色，硬塑状，岩芯呈砂土状，风化裂隙极发育。
土石工程分级为Ⅲ级。
厚度约0.5~28.35m。
5、强风化花岗岩(砂土状)：灰黄、灰白色，岩芯呈砂土状，致密，散体结构，风化裂隙发育。
土石工程分级为Ⅳ级。
厚度约2.4~14.4m。
6、强风化花岗岩(碎块状)：灰黄、灰白色，坚硬状，岩芯呈碎屑、碎块状，块状结构，风化裂隙发育。
土石工程分级为Ⅳ级。
7、中风化花岗岩：灰白色，块状结构，岩芯成柱、短柱状，裂隙尚发育，岩石坚硬程度为较坚硬，岩体完整程度为较破碎，岩石饱和单轴抗压强度62.0MPa。
土石工程分级为Ⅴ~Ⅵ级，未揭穿。
二、检测目的和内容对XXX工程地基强夯处理进行标贯试验，确认其地基土强夯之后的承载力增长情况。
根据设计图纸要求，该场地完成标贯试验6个点。
三、检测原理及仪器标准贯入试验（SPT）是一种特殊的动力触探试验，是国内外应用最为广泛的一种现场原位测试，它适用于砂土、粉土、一般黏性土等。
标准贯入试验的指标N值定义为：用质量为（63.5±0.5）kg的穿心锤，以（76±2）cm的落距，将一定规格的标准贯入器打入土中15cm后，开始记录每打入10cm的锤击数，累计打入30cm的锤击数位标准贯入试验实测锤击数N值。
现场试验设备为XY-1钻机，标准贯入试验孔采用回转钻进，钻至试验标高以上15cm处，清除孔底残土后再进行试验，采用自动脱钩的自由落锤法进行锤击，落锤重63.5±0.5kg，落距76±2cm ，钻杆直径42mm ，采用对开管贯入器，贯入器长度大于500mm ，外径51mm ，内径35mm ，设备编号HSJC-134D-2。
标准贯入试验

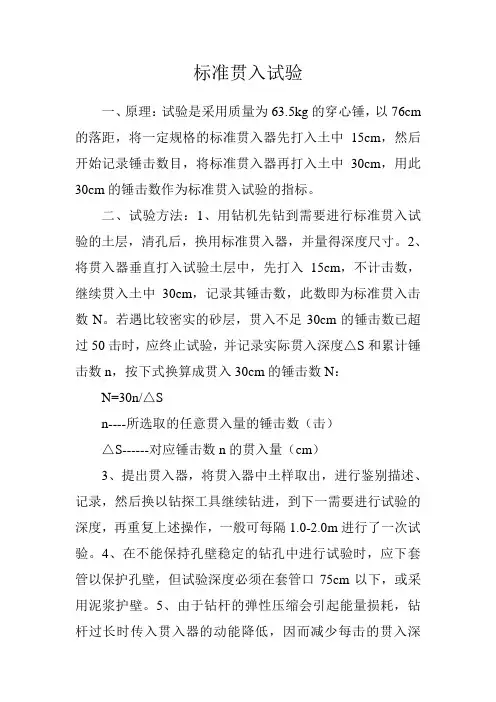

标准贯入试验一、原理：试验是采用质量为63.5kg的穿心锤，以76cm 的落距，将一定规格的标准贯入器先打入土中15cm，然后开始记录锤击数目，将标准贯入器再打入土中30cm，用此30cm的锤击数作为标准贯入试验的指标。
二、试验方法：1、用钻机先钻到需要进行标准贯入试验的土层，清孔后，换用标准贯入器，并量得深度尺寸。
2、将贯入器垂直打入试验土层中，先打入15cm，不计击数，继续贯入土中30cm，记录其锤击数，此数即为标准贯入击数N。
若遇比较密实的砂层，贯入不足30cm的锤击数已超过50击时，应终止试验，并记录实际贯入深度△S和累计锤击数n，按下式换算成贯入30cm的锤击数N：N=30n/△Sn----所选取的任意贯入量的锤击数（击）△S------对应锤击数n的贯入量（cm）3、提出贯入器，将贯入器中土样取出，进行鉴别描述、记录，然后换以钻探工具继续钻进，到下一需要进行试验的深度，再重复上述操作，一般可每隔1.0-2.0m进行了一次试验。
4、在不能保持孔壁稳定的钻孔中进行试验时，应下套管以保护孔壁，但试验深度必须在套管口75cm以下，或采用泥浆护壁。
5、由于钻杆的弹性压缩会引起能量损耗，钻杆过长时传入贯入器的动能降低，因而减少每击的贯入深度，亦即提高了锤击数，所以需要根据杆长对锤击数进行修正：N=aNoNo------实际记录的锤击数a------修正系数，按3-13选用N-----修正后的锤击数3-136、对于同一层土应进行多次试验，然后取锤击数的平均值。
三、数据整理1、整理时应有以下资料：钻孔孔径、钻进方式、护孔方式、落锤方式、地下水位等。
2、绘制标贯击数N与深度的关系曲线，或在地质剖面图上标出试验深度处的N值。
3、结合钻探及其他原位试验，依据N值在深度上的变化，对各土层的N值进行统计，统计时要剔除个别异常值。
四、试验结果应用1、根据N估计砂土的密实度见表3-142、根据N估计天然地基的容许承载力，见3-15、3-163-14砂土的密实度表3-15砂土的容许承载力3-16 一般粘性土和老粘性土的容许承载力。
YS 5213-2000 标准贯入试验
标准贯入试验（YS5213-2000）1 标准贯入试验用质量为63.5kg的穿心锤，以76cm的落距，将标准规格的贯入器，自钻孔底部预打15cm，测记再打入30cm的锤击数，判定土的物理学特性。
2 试验设备标准贯入试验设备应由以下部件组成，其规格和精度应符合表的规定。
带有排水阀的贯入器头组成。
2、落锤系统：由穿心锤、锤垫、导向杆、自动落锤装置组成。
3、钻杆。
2.2试验设备应符合下列要求：1、钻杆应平直，当出现弯曲超过1‰时应予调直后再使用；2、对开式贯入器的对缝应平直、严密，出现扭曲、膨胀、错缝等变形时应停止使用；3、贯入器靴的刃口应保持完整，当出现缺口或卷刃等破坏，其单个长度大于5mm，或总长度大于12mm时，应停止使用；4、当落锤质量和导向杆的落距误差超过允许范围时，应停止使用；5、自动落锤装置应保持正常的落锤性能，不得对导向杆产生提拔作用。
3 试验方法3.1试验准备3.1.1试验钻孔应符合以下要求：1、钻孔采用回转钻进，钻孔垂直度应符合钻探规程的规定，孔径宜为76~150mm；2、钻具钻进至试验深度以上15cm时，停止钻进，清除孔底残土，残土厚度不得超过5cm，清孔应避免孔底以下土层被扰动；sN ∆=n 30NN ⋅=a '3、当在地下水位以下的土层中试验时，应保持孔内水位高于地下水位；当孔壁不稳定时应采用泥浆或套管护壁；采用套管时，套管不应推进至试验段内。
3.2.2 试验设备的准备应符合以下要求：1、贯入器、钻杆、锤垫、导向杆各部件的连接必须牢固，并保持连接后的垂直度；孔口宜采取导向措施。
2、贯入器应平稳放至孔底，严禁冲击或压入孔底。
3.2 试验步骤3.2.1 试验必须采用自动落锤装置，并保持钻杆垂直，避免摇晃。
3.2.2 试验时先预打15cm （包括贯入器在其自重下的初始贯入量），然后开始试验锤击。
3.2.3 将锤提升至规定高度，使锤自动脱勾，自由下落，反复击打，锤击速率不应超过30击/min 。
标准贯入试验
标准贯入试验一．目的指导检测人员按正确进行标准贯入试验，确保检测结果科学、准确。
二．检测参数及执行标准1．检测参数：物理状态、土的强度、变形参数、地基承载力、单桩承载力、砂土和粉土的液化、成桩的可能性。
2．执行标准：GB50021-2001《岩土工程勘察规范》GB50202-2002《建筑地基基础工程施工质量验收规范》第4.15条、第4.1.6条三．适用范围适用于砂土、粉土和一般粘性土。
四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。
五．抽样方法检验数量，每单位工程不应少于3点，1000m2以上工程，每100m2应至少有1点，3000m2以上工程，每300m2应至少有1点。
每一独立基础下至少应有1点，基槽每20延米应有1点。
对于复合地基，检测数量为总数的0.5-1.0%，但不应少于3处。
六．仪器设备1．贯入器（GC621）13.68.3—1标准贯入试验2．米尺（GC451）七．环境条件常温，无雨、雪天气的现场环境。
八．检测步骤及数据处理1．标准贯入试验孔采用回转钻进，并保持孔内水位略高于地下水位。
当孔壁不稳定时,可用泥浆护壁，钻至试验标高以上15cm 处，清除孔底残土后再进行试验；2．采用自动脱钩的自由落锤法进行锤击，并减小导向杆与锤间的摩阻力，避免锤击时的偏心和侧向晃动，保持贯入器、探杆、导向杆联接后的垂直度，锤击速率应小于30击/min；3．贯入器打入土中15cm 后，开始记录每打入10cm 的锤击数，累计打入30cm 的锤击数为标准贯入试验锤击数N。
当锤击数已达50 击，而贯入深度未达30cm 时，可记录50 击的实际贯入深度（ΔS），按下式换算成相当于30cm 的标准贯入试验锤击数N，并终止试验。
N=30×50/ΔS式中ΔS－50 击时的贯入度(cm)。
九．结果判定1．标准贯入试验成果N 可直接标在工程地质剖面图上,也可绘制单孔标准贯入击数N 与深度关系曲线或直方图。

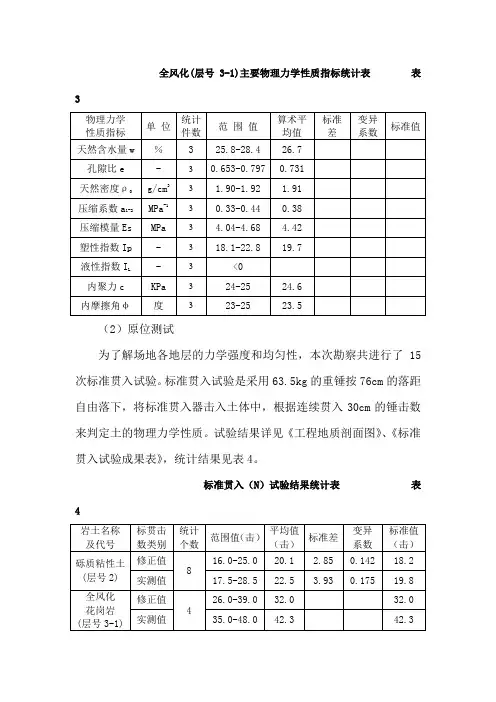

全风化
物理力学
性质指标
单 位
算术平
均值
标准差
变异
系数
标准值
天然含水量w
％
3
25.8-28.4
26.7
孔隙比e
-
3
0.653-0.797
0.731
天然密度ρ0
g/cm3
3
1.90-1.92
1.91
压缩系数a1-2
MPa-1
3
0.33-0.44
0.38
压缩模量Es
MPa
3
4.04-4.68
4.42
塑性指数Ip
-
3
18.1-22.8
19.7
液性指数IL
-
3
<0
内聚力c
KPa
3
24-25
24.6
内摩擦角φ
度
3
23-25
23.5
（2）原位测试
为了解场地各地层的力学强度和均匀性，本次勘察共进行了15次标准贯入试验。标准贯入试验是采用63.5kg的重锤按76cm的落距自由落下，将标准贯入器击入土体中，根据连续贯入30cm的锤击数来判定土的物理力学性质。试验结果详见《工程地质剖面图》、《标准贯入试验成果表》，统计结果见表4。
32.0
32.0
实测值
35.0-48.0
42.3
42.3
强风化
花岗岩
(层号3-2)
修正值
3
45.0-48.0
46.0
46.0
实测值
53.0-55.0
54.3
54.3
2.4水文地质条件
标准贯入（N）试验结果统计表表4
标准贯入试验(图文)
N≤10
10<N≤15 15<N≤30 N>30
松散
稍密 中密 密实
注：当用静力触探探头阻力判定砂土的密实度时，可根据 当地经验确定。
§8.5标准贯入试验资料应用
8.5.2确定粘性土、砂土的抗剪强度和变形参数 用标准贯入试验锤击数确定粘性土、砂土抗剪强 度和变形参数，见下表。
§8.3标准贯入试验要点
8.3.1《勘规》要求 3.由于手拉绳牵引贯入试验时，绳索与滑轮的摩 擦阻力及运转中绳索所引起的张力，消耗了一部分能 量，减少了落锤的冲击能，使锤击数增加；而自动落 锤完全克服了上述缺点，能比较真实地反映土的性状。 据有关单位的试验，N值自动落锤为手拉落锤的0.8倍， 为SR-30型钻机直接吊打时的0.6倍；据此，本规范规 定采用自动落锤法；
§8.5标准贯入试验资料应用
8.4.2整理资料 二.绘制N~h关系曲线 按照每贯入10cm的击数绘制标贯N-h曲线。
§8.5标准贯入试验资料应用
8.5.1确定砂土密度 《建筑地基基础设计规范》(GB-50007-2011)第 4.1.8条：砂土的密实度，可按表4.1.8分为松散、稍密、 中密、密实。
§8.5标准贯入试验资料应用
8.5.6判别砂土、粉土的液化 在地面下20m深度范围内，液化判别标准贯入锤 击数临界值可按下式计算：
N cr N 0 ln0.6d s 1.5 0.1d w 3 / c
式中 Ncr——液化判别标准贯入锤击数临界值； N0——液化判别标准贯入锤击数基准值，可按表 4.3.4采用；
§8.3标准贯入试验要点
8.3.1《勘规》要求 4.通过标贯实测，发现真正传输给杆件系统的 锤击能量有很大差异，它受机具设备、钻杆接头的 松紧、落锤方式、导向杆的摩擦、操作水平及其他 偶然因素等支配；美国ASTM-D4633—86制定了实测 锤击的力—时间曲线，用应力波能量法分析，即计 算第一压缩波应力波曲线积分可得传输杆件的能量； 通过现场实测锤击应力波能量，可以对不同锤击能 量的N值进行合理的修正。
