最新CATIA三维标注
最新CATIA工程图尺寸标注汇总
C A T I A工程图尺寸标注CATIA工程图尺寸标注2008-02-01 09:20:37 作者：/member/member.php?username=zjcad 来源：互联网浏览次数：1 文字大小：【大】【中】【小】简介：工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。
CATIA V5软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。
1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径等的标注。
操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标，然后单击图上的直线，自动标注出直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。
也可以在【Tools Palette】工具栏中选择标注的尺寸样式。
单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。
若两条边不平行，则系统自动标注出这两条边的角度。
单击圆或圆弧，系统自动标注出它们的直径或半径。
也可以右键选择标注方式。
尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则可以在尺寸线范围内移动尺寸字。
选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大小或尺寸样式等。
如图8.50所示的轴套的尺寸标注就是全部采用智能标注方法标注的。
图8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。
CATIA文字、尺寸与公差标注
CATIA文字、尺寸与公差标注1 范围本标准规定了CATIA三维模型尺寸的标注及CATIA二维图样中文字、尺寸、公差、表面粗糙度等的标注，并给出了在CATIA软件中相关设置。
本标准适用于CATIA软件所建三维模型的尺寸标注和绘制的航空产品图样，其它产品的研发亦可参照执行。
2 规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T131 机械制图表面粗糙符号、代号及其注法GB/T1182 形状和位置公差通则、定义、符号和图样表示法GB/T4458.4 机械制图尺寸注法GB/T4458.5 机械制图尺寸公差与配合注法GB/T8170 数值修约规则GB/T13319 形状和位置公差位置度公差HB5859.1 飞机制图基本规定HB××××.1-××××基于CATIA建模要求第1部分：通用要求HB××××-×××× CATIA制图规则3 术语和定义HB××××.1-××××《基于CATIA建模要求第1部分：通用要求》确立以及下列的术语和定义适用于本标准。
3.1关联尺寸标注 associative dimensioningCATIA的一种尺寸标注功能。
它把三维模型的尺寸实体与要标注尺寸的二维几何图形关联起来，可以使所标注的尺寸值随三维模型尺寸实体的改变而自动更新，反之亦然。
与之相反的非相关尺寸标注（non-associative dimensioning）则所标注的尺寸不建立关联，三维模型尺寸实体与二维几何图形关联不发生相互影响。
4.9 三维标注（Annotation）_CATIA V5 从入门到精通_[共3页]
![4.9 三维标注（Annotation）_CATIA V5 从入门到精通_[共3页]](https://img.taocdn.com/s3/m/50b4ab56e53a580217fcfe84.png)
104CATIA V5从入门到精通 4.9 三维标注（Annotation）CATIA 不单提供有二维环境下的标注功能，在三维环境下也有丰富的标注方法。
对于多个公司合作开发来说，这一点非常重要，能使发给对方的模型中包含一些必要的文字说明（比如重要的接口尺寸、重要特征...）。
因为CATIA 提供的三维环境下的标注功能十分的庞大，因此下面只介绍在Part Design 中常用到的两种标注，其他的标注方法将在系列丛书Mechanical Design Functional Tolerancing&Annotation 中作详细介绍。
Annotations 工具条提供有两种最基本的三维标注功能，下面分别叙述。
（1） Text with Leader ：提供最基本的标注功能，所标注的文字将带箭头指向选中的面。
单击（菜单操作为Insert →Annotations →Text with Leader ），选中一个面（可以是平面或曲面），如图4-103所示，选中Rotor （制动盘）的一个摩擦面，同时会出现文字编辑框，在其中输入说明文字，如图4-103所示。
输入说明文字之后单击按钮，完成标注。
下面介绍如何编辑标注的位置、字体及设置其他属性。
1．编辑标注的位置。
在视图区用鼠标左键单击标注的文字部分，将在文字框周围出现箭头，如图4-104所示。
用鼠标左键按住上方箭头可左右拖动，按住文字部分可向任意方向拖动（在标注平面），按住最左边的方块拖动可以设置引线到文字框的距离。
2．编辑标注文字。
双击视图区文字框，或在文字框右击，选择Text.1 object → Definition ，如图4-105所示，将出现图4-103中的文字编辑框，从中可以编辑文字。
图4-104 编辑标注位置 图4-105 编辑标注文字 3．更改标注文字的字体及大小等其他特性。
在视图区的文字框上右击，选择Properties ，出现如图4-106所示的对话框。
CATIA工程图标注
CATIA工程图尺寸标注工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。
CATIA V5软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。
1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径等的标注。
操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标，然后单击图上的直线，自动标注出直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。
也可以在【Tools Palette】工具栏中选择标注的尺寸样式。
单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。
若两条边不平行，则系统自动标注出这两条边的角度。
单击圆或圆弧，系统自动标注出它们的直径或半径。
也可以右键选择标注方式。
尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则可以在尺寸线范围内移动尺寸字。
选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大小或尺寸样式等。
如图8.50所示的轴套的尺寸标注就是全部采用智能标注方法标注的。
图8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。
操作步骤如下：以曲轴的工程图为例。
单击工具栏中【Cumulated Dimensions】（累积标注）图标，先单击图上的一条边作为累积标注的起始边，系统自动会将起始边用圆圈标示。
再单击第二条边，标注出两边的距离。
如图8.51所示。
图8.51 标注第一个尺寸接着再单击第三条边，标注第二个尺寸。
以此类推，可以连续标注多个尺寸，在窗口空白处单击左键即结束尺寸的标注。
CATIA 文字、尺寸与公差标注
CATIA文字、尺寸与公差标注1 范围本标准规定了CATIA三维模型尺寸的标注及CATIA二维图样中文字、尺寸、公差、表面粗糙度等的标注，并给出了在CATIA软件中相关设置。
本标准适用于CATIA软件所建三维模型的尺寸标注和绘制的航空产品图样，其它产品的研发亦可参照执行。
2 规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T131 机械制图表面粗糙符号、代号及其注法GB/T1182 形状和位置公差通则、定义、符号和图样表示法GB/T4458.4 机械制图尺寸注法GB/T4458.5 机械制图尺寸公差与配合注法GB/T8170 数值修约规则GB/T13319 形状和位置公差位置度公差HB5859.1 飞机制图基本规定HB××××.1-××××基于CATIA建模要求第1部分：通用要求HB××××-×××× CATIA制图规则3 术语和定义HB××××.1-××××《基于CATIA建模要求第1部分：通用要求》确立以及下列的术语和定义适用于本标准。
3.1关联尺寸标注 associative dimensioningCATIA的一种尺寸标注功能。
它把三维模型的尺寸实体与要标注尺寸的二维几何图形关联起来，可以使所标注的尺寸值随三维模型尺寸实体的改变而自动更新，反之亦然。
与之相反的非相关尺寸标注（non-associative dimensioning）则所标注的尺寸不建立关联，三维模型尺寸实体与二维几何图形关联不发生相互影响。

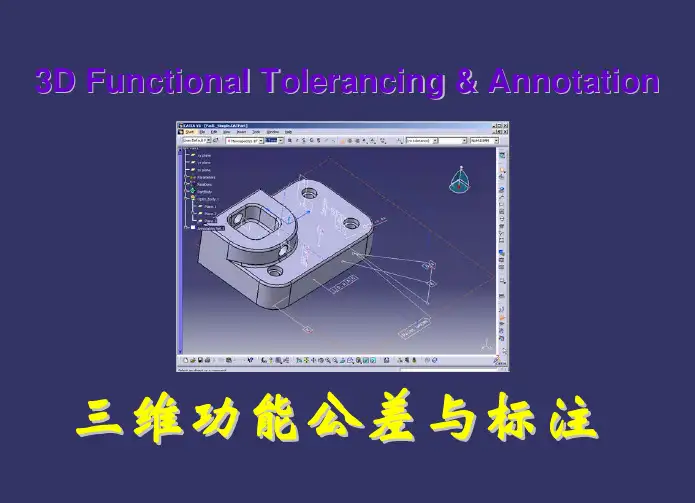

CATIA三维功能公差与标注
纪录对象属性
创建标注 (2/16)
Tolerancing Advisor(公差顾问) (1/2)
这个功能根据几何元素或现有的标注创建:名义标注和非名义(文本,粗造度,标记注解), 资料,资料对象,资料体系…
选择一个面或一组面并激活公差顾问图标.
1 点击Tolerancing Advisor 图标
2 名义公差顾问对话框出现
The User Settings 用户设置之公差部分
Tools / Options / Mechanical Design / Functional Tolerancing and Annotation / Tolerancing
•确定公差标准： (ANSI – ISO – JIS) 允许非名义公差 允许非名义尺寸 •确定标注引导符 是否垂直于被标注 的几何元素 •旋转角度（文字， 框架和引导线） •自动捕捉角度 •是否创建注释对象属性
2。Fundamentals of FT&A
Creating Annotation planes Creating Annotations Power Copy Integuration Use Properties Generate Check Report
CATIA工程图标注
CA TIA工程图尺寸标注工程视图创建完成之后，就需要给视图加上尺寸、公差等等，才能构成一张比较完整的工程图。
CATIA V5软件中主要的工程图尺寸特征有：尺寸标注、调整尺寸布局、尺寸公差、自动标注尺寸等等。
8.3.1 尺寸标注尺寸标注指的是在工程图上标注不同的尺寸，包括长度、直径、螺纹、倒角等等。
CATIA V5软件中主要的尺寸标注有：智能标注、累积标注、堆栈标注、长度/距离标注、角度标注、半径标注、直径标注、倒角标注、螺纹标注、坐标标注等等。
1.智能标注智能标注可以根据图形的不同而自动识别合适的标注方式，它能产生长度、角度、直径等的标注。
操作步骤如下：单击工具栏中【Dimensions】（智能标注）图标，然后单击图上的直线，自动标注出直线的长度，鼠标再单击窗口中任意位置，尺寸标注完成。
也可以在【Tools Palette】工具栏中选择标注的尺寸样式。
单击两条边，若两边平行，则系统自动标注出这两条边之间的距离。
若两条边不平行，则系统自动标注出这两条边的角度。
单击圆或圆弧，系统自动标注出它们的直径或半径。
也可以右键选择标注方式。
尺寸标注后，左键选择尺寸线移动则可以移动整个尺寸的位置，左键选择尺寸字移动则可以在尺寸线范围内移动尺寸字。
选择尺寸右击弹出菜单，选择其中的特性选项，在随后的对话框中可以修改尺寸字的大小或尺寸样式等。
如图8.50所示的轴套的尺寸标注就是全部采用智能标注方法标注的。
图8.50 智能标注2.累积标注累积标注指的是先确定一个起始边，所有标注的尺寸数值都是从这个起点累积起来的。
操作步骤如下：以曲轴的工程图为例。
单击工具栏中【Cumulated Dimensions】（累积标注）图标，先单击图上的一条边作为累积标注的起始边，系统自动会将起始边用圆圈标示。
再单击第二条边，标注出两边的距离。
如图8.51所示。
图8.51 标注第一个尺寸接着再单击第三条边，标注第二个尺寸。
以此类推，可以连续标注多个尺寸，在窗口空白处单击左键即结束尺寸的标注。
《CATIA三维标注》课件
选择要移动的标注，然后按住鼠标左键拖动到合适的位置即 可。
通过输入新的坐标值，可以将标注移动到三维空间中的任意 位置。
旋转标注
选择要旋转的标注，然后按住鼠标左 键拖动旋转到合适角度即可。
可以使用旋转中心点和旋转角度来精 确控制标注的旋转。
03
Catia三维标注的高级技巧
创建自定义标注样式
总结词
详细描述
Catia允许用户创建标注模板，这些模板可以包含预设的标注样式、文本格式等 。使用标注模板，用户可以快速生成符合规范的标注，减少重复劳动，提高工作 效率。
批量处理标注
总结词
通过批量处理标注，用户可以快速对多个标注进行相同的修改和调整，提高工作效率。
详细描述
在Catia中，用户可以对多个标注进行批量处理，如批量修改标注样式、批量添加或删 除文本等。通过批量处理标注，用户可以快速完成大量标注的修改和调整，提高工作效
特点
Catia三维标注具有直观、准确、高效 的特点，能够提供全面的尺寸标注信 息，帮助用户快速理解模型的结构和 尺寸要求。
Catia三维标注的重要性
提高生产效率
通过准确的标注信息，可 以减少生产过程中的错误 和返工，提高生产效率。
保证产品质量
准确的标注信息可以确保 生产出的产品符合设计要
求，提高产品质量。
详细描述：机械零件的标注需要精确、详细且复杂，Catia三维标注能够满足这 一需求，通过三维模型展示零件的尺寸、公差、表面粗糙度等信息，使标注更加 直观、易于理解。
案例二：建筑模型的标注
总结词
大尺度与细节兼顾
详细描述
建筑模型的标注需要在大尺度上展示 建筑的整体结构，同时还要兼顾细节 ，Catia三维标注能够同时处理大尺度 和小细节，使标注更加全面、准确。
(仅供参考)CATIA 3D空间标注---中文教程
3D Functional Tolera 三维功能公ancing & Annotation 差公差与标注培训内1。
Introduction to FT&A Work Th U S tti The User Settings Accessing the Workbench The User Interface General Process2。
Fundamentals of FT&ACreating Annotation planes Creating Annotation planes Creating Annotations P C I t ti Power Copy Integuration Use PropertiesGenerate Check Report3。
The 2D extraction View fro 4。
To Sum Up…内容kbench 基础用户设置访问工作台用户界面基本过程基本原则创建标注位面创建标注超级复制运用属性生成检查报告om 3D 3D 2D 从抽取视图总结基本环境The User Setting用户设置Accessing the W Accessing the W访问工作台The User Interfac用户界面General ProcessGeneral Process常规步骤gsWorkbenchcesThe User Settings 用户Tools / Options / Mechanical Design / Functio 户设置之公差部分nal Tolerancing and Annotation / Tolerancing•确定公差标准：(ANSI –ISO –(ANSI ISO JIS)允许非名义公差允许非名义尺寸•确定标注引导符是否垂直于被标注的几何元素旋转角度文字•旋转角度（文字，框架和引导线）•自动捕捉角度•是否创建注释对象属性The User Settings用户Tools / Options / Mechanical Design / Functi 户设置之显示部分onal Tolerancing and Annotation / Display在配置树和几何里以条红色波浪线以一条红色波浪线代表非名义标注。
CATIAV5工程制图怎么标注3D坐标？catia标注三维坐标的技巧
catia在制作一个零件模型的时候会用到很多命令今天我们就来看看抽壳命令的使用方法详细请看下文详细介绍需要的朋友的可以进来参考一下
CATIAV5工程制图怎么标注 3D坐标？ catia标注三维坐标 的技巧
CATIAV5怎么在工程制图中标注3D坐标？今天我们就来看看使用catia标注三维坐标的方法，详细请看下文介绍。
CATIA V5-6R2013 64位 简体中文特别版(附安装破解教程) 类型：3D制作类 大小：1.71GB 语言：简体中文 时间：2017-06-22
查看详情
1、先双击打开catia软件。
2、接着选择零件设计库。
3、然后点击进入草图命令。 4、选择进入FT模块。 5、选择插入视图。
6、最后选择点，并标记坐标即可。 以上就是catia标注三维坐标的技巧，希望大家喜欢，请继续关注。
CATIA软件尺寸标注方法
CATIA软件尺寸标注方法CATIA是一种广泛应用于工程设计领域的三维CAD软件。
在设计过程中，准确标注零件的尺寸非常重要，因为尺寸标注决定了产品的精度和质量。
本文将介绍CATIA软件中常用的几种尺寸标注方法，帮助用户更好地进行工程设计。
1. 基本尺寸标注基本尺寸标注是CATIA软件中最常用的标注方法之一。
通过此方法可以标注零件的直径、长度、角度等基本尺寸参数。
为了使用基本尺寸标注功能，用户可以在CATIA软件的标注工具栏中选择“基本尺寸标注”工具，然后选择要标注的对象。
在弹出的标注对话框中，用户可以选择标注类型、尺寸单位和其他相关参数。
完成设置后，CATIA 软件会自动在零件上生成相应的尺寸标注。
2. 圆角标注在工程设计中，圆角是常见的设计要素之一。
CATIA软件提供了圆角标注功能，使用户能够轻松标注零件上的圆角尺寸。
通过选中零件上的圆角边缘，然后在标注工具栏中选择“圆角标注”工具，用户可以快速将圆角的尺寸标注于零件上。
CATIA软件会根据圆角的半径值自动生成标注文字，并将其正确放置于圆角特征上。
3. 孔径标注标注孔径是设计中的常见任务。
在CATIA软件中，用户可以使用孔径标注功能来标注孔的直径尺寸。
通过选中孔的边缘，然后在标注工具栏中选择“孔径标注”工具，用户可以方便地将孔的直径尺寸标注于零件上。
注意，在标注孔径时，用户需要确保CATIA软件能够正确识别孔的形状，并生成准确的标注。
4. 分段尺寸标注分段尺寸标注是一种特殊的标注方法，适用于具有多个尺寸段的复杂零件。
通过使用分段尺寸标注功能，用户可以将一个复杂零件的多个尺寸段独立标注，从而更清晰地表达设计意图。
在CATIA软件中，用户可以使用“分段标注”工具，在零件上选择要标注的不同尺寸段，并分别标注它们的尺寸参数。
这种标注方法能够提高设计图的可读性，减少误解和错误。
总结：CATIA软件提供了多种尺寸标注方法，用户可以根据设计需要选择适合的标注方式。
CATIA文字、尺寸与公差标注
CATlA文字、尺寸与公差标注1范围本标准规定了CATIA三维模型尺寸的标注及CATlA二维图样中文字、尺寸、公差、表面粗糙度等的标注，并给出了在CATIA软件中相关设置。
本标准适用于CATlA软件所建三维模型的尺寸标注和绘制的航空产品图样，其它产品的研发亦可参照执行。
2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单(不包含勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T131机械制图表面粗糙符号、代号及其注法GB/T1182 形状和位置公差通则、定义、符号和图样表示法GB/T4458.4 机械制图尺寸注法GB/T4458.5 机械制图尺寸公差与配合注法GB/T8170 数值修约规则GB/T13319 形状和位置公差位置度公差HB5859.1 飞机制图基本规定HB×××× .1- ×××× 基于CATIA建模要求第1部分：通用要求HB×××× - ×××× CATIA 制图规则3术语和定义HB×××× .1- ××××《基于CATIA建模要求第1部分：通用要求》确立以及下列的术语和定义适用于本标准。
3.1关联尺寸标注associative dime nsioningCATIA的一种尺寸标注功能。
它把三维模型的尺寸实体与要标注尺寸的二维几何图形关联起来，可以使所标注的尺寸值随三维模型尺寸实体的改变而自动更新，反之亦然。
与之相反的非相关尺寸标注(non-associative dime nsio ning )则所标注的尺寸不建立关联，三维模型尺寸实体与二维几何图形关联不发生相互影响。
catia导出带有三维标注的stp文件的方法 -回复
catia导出带有三维标注的stp文件的方法-回复标题：CATIA导出带有三维标注的STP文件的详细步骤简介：在CAD建模领域，CATIA是一个广泛使用的三维建模软件。
在导出设计文件时，使用STP格式通常是最常用的选择之一。
然而，当我们希望在STP文件中保留三维标注时，需要采取一些特定的步骤。
本文将详细介绍如何在使用CATIA软件导出带有三维标注的STP文件。
正文：第一步：创建CATPart文件在使用CATIA软件导出带有三维标注的STP文件之前，首先需要创建一个带有正确标注的CATPart文件。
确保标注的准确性和完整性对于后续的导出工作至关重要。
第二步：创建三维标注在CATPart文件中，使用CATIA的标注工具为设计添加三维标注。
这些标注可以包括尺寸、几何公差、符号等。
在这一步中，确保对设计进行适当的标注，并按照标注规范建立正确的关联。
第三步：创建产品在CATIA软件中，选择“产品”工具栏，并使用“组件”工具将CATPart 文件组合成一个产品。
在这一步中，可以设置产品的组织结构、层次和位置等。
第四步：创建CATProduct文件通过选择“文件”→“新建”→“产品”来创建一个新的CATProduct文件。
这个文件将是我们最终要导出的带有三维标注的STP文件。
第五步：在CATProduct文件中添加产品将之前创建的产品添加到CATProduct文件中。
可以通过选择“插入”→“现有组件”来添加组合好的产品，或者通过从文件夹中拖拽文件来添加产品。
第六步：调整模型显示设置在CATProduct文件的视窗中，通过选择“视图”→“模型显示设置”来打开模型显示设置对话框。
在这个对话框中，确保勾选“3D标注显示”选项，以保证导出的STP文件中能够正确显示三维标注。
第七步：导出STP文件选择存储CATProduct文件的文件夹，然后选择“文件”→“导出”→“STL”来打开STL文件导出对话框。
在这个对话框中，选择希望导出的STP文件的名称和存储位置，并确保选择了“导出标注”选项。
CATIA-3D空间标注---中文教程
3D Functional Tolerancing & Annotation三维功能公差与标注培训内容1。
Introduction to FT&A Workbench 基础The User Settings 用户设置Accessing the Workbench 访问工作台The User Interface 用户界面General Process 基本过程2。
Fundamentals of FT&A 基本原则Creating Annotation planes 创建标注位面Creating Annotations 创建标注Power Copy Integuration 超级复制Use Properties 运用属性Generate Check Report 生成检查报告3。
The 2D extraction View from 3D 从3D抽取2D视图4。
To Sum Up…总结基本环境The User Settings用户设置Accessing the Workbench访问工作台The User Interface用户界面General Process常规步骤The User Settings 用户设置之公差部分Tools / Options / Mechanical Design / Functional Tolerancing and Annotation / Tolerancing•确定公差标准：(ANSI – ISO – JIS)允许非名义公差允许非名义尺寸•确定标注引导符是否垂直于被标注的几何元素•旋转角度（文字，框架和引导线）•自动捕捉角度•是否创建注释对象属性The User Settings用户设置之显示部分Tools / Options / Mechanical Design / Functional Tolerancing and Annotation / Display在配置树和几何里以一条红色波浪线代表非名义标注。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Copyright DASSAULT SYSTEMES 2002
14
General Process
You have access to the Functional Tolerancing & Annotation Workbench through the menu or toolbars
Copyright DASSAULT SYSTEMES 2002
12
The User Interface (2/3)
possible to use CATProduct Workbench or CATPRrocess
Workbench to perform scenarios instead of the
CATPart Workbench.
At Process level, it is possible to create FTA
Targeted audience
Catia V5 users
0.5 day
Prerequisites
Fundamentals about Catia V5
Copyright DASSAULT SYSTEMES 2002
2
Accessing the Workbench (1/3)
Copyright DASSAULT SYSTEMES 2002
15
Fundamentals of FT&A
You will become familiar with the fundamental functions of the Functional Tolerancing & Annotation Workbench.
Creating Annotation Planes Creating Annotations Use Properties Generate Check Report
Position and Orientation
Dimension Properties
Style
Dimension Numerical Display
Dimension Tolerance Display
Copyright DASSAULT SYSTEMES 2002
11
The User Interface (1/3)
data in CATProcess document and perform
FTA assignment to Process activity
9
Accessing the Workbench (2/3)
Once you are in the Functional Tolerancing and Annotation workbench the associated toolbars are displayed:
Functional Tolerancing & Annotation Workbench icon
It is possible to work at Product level and at Process level in any
CATProduct document respectively
CATProcess document. As a consequence, it is
10
Accessing the Workbench (3/3)
Once you are in the Functional Tolerancing and Annotation workbench the associated toolbars are displayed Text Properties
You have access to the Product Functional Tolerancing & Annotation Workbench through the menu or toolbars
Copyright DASSAULT SYSTEMES 2002
13
The User Interface (3/3)
Annotations
Free Rotation
Filtered Selection
Available only in Product Functional Tolerancing
and Annotation, Not in Functional neither
in Process
Views
Wireframe geometry
Copyright DASSAULT SYSTEMES 2002
16
Creating Annotation Planes (1/8)
CATIA三维标注
Course Presentation
Objectives of the course
In this course you will learn how to define Functional Tolerances and Annotation to geometric parts designed in 3D Wireframe or Solid geometry
1
Part Design using Solid Geometry
3
Use Drafting Workbench to generate a drawing with 3D annotations
Copyright DASSAULT SYSTEMES 2002
2
Create 3D Annotations using FT&A
Note Object Attribute
Camera
Reporting
Reference Elements
Available only in Functional Tolerancing
and Annotation, Not in Product neither in
Process
Copyright DASSAULT SYSTEMES 2002
