应用于电蚊拍的高压电路
电蚊拍电路
电蚊拍电路电路一电蚊拍是一种新型的灭蚊小家电，该产品工作原理是利用电子线路升压产生功率，在瞬间“拍”死蚊子。
目前市场上该类产品有使用干电池做电源的，也有使用蓄电池做电源的。
其原理是通过放电来杀蚊子的升压后的输出功率极小,对人或宠物无妨碍。
它在金属网上通电，在瞬间将蚊子置于死地。
电子蚊拍电路原理图（一）该电路图是测绘下来的常用典型电子蚊拍电路；荡变压器输出为交变电压，峰值约350V。
（二）振荡晶体管∶由于所用管子的电流放大系数参差不齐，若在使用时，手感管子发热励害，可在基极串接一只100欧左右电阻限制基极电流，即可降温。
（三）整流部分∶4倍压半波整流电路，输出直流高压约1.4KV左右。
如图所示电子蚊拍电路原理图电路二前言當我在嘗試修理故障的電蚊拍時，發覺線路上的幾種基本電子電路元件剛好和大一普通物理電磁學所介紹的幾種基本電路元件幾乎相同，利用電阻、電容、電感(變壓線圈)、整流半導體和電晶體物理特性的完美組合，不但提供了人蚊大戰中我方最環保又有效的近迫防禦武裝，亦成為課堂上十分吸引學生興趣的精彩教具。
主要原理圖一: 電蚊拍的電路圖先看電蚊拍的電路圖（如圖一），這和He-Ne氣體雷射管的點亮電路是很像的，線圈變壓器一共有三組繞線，其一連串的整流半導體和電容器組合成壘增倍壓電路，巧妙的將電壓一倍又一倍的提高，最後在輸出端加上放電保護電阻以免回授太強而造成電晶體被破壞。
當我們用一般的多用途電錶當作伏特計，直接去量測此一電路時，遇到的困難是電壓過高，通常會超出普通電錶的量測範圍，為了克服此一困難，我在電晶體的回授振盪電路之中加上一個2kΩ到10kΩ的可變電阻，它能有效的衰減回授訊號，使輸出端的電壓成為可以任意調變的大小(這時此一電路即成為低功率的可變高電壓直流電源)，然後就能輕易地讀出這電路上每一處的直流和交流電壓值。
照片一:以多用途電表測量輸出電壓上限照片二: 以多用途電表測量輸出電壓下限可供教學應用的討論項目間歇振盪電路和線圈變壓器可以用來討論普通物理學之中的磁場、法拉第定律（感應電動勢）、RL電路、線圈變壓器和電晶體，按下開關導通電晶體時，一組線圈會產生感應電動勢而回授控制電晶體的基極使它開始間歇振盪(重複導通與不導通的狀態)，另外的兩組線圈是線圈變壓器的主線圈和副線圈，這可以將兩顆電池的直流電三伏特低電壓電源改成交流電電壓100伏特以上的較高電壓。
蚊拍原理图
蚊拍原理图电蚊拍是一种新型的灭蚊小家电，该产品工作原理是利用电子线路升压产生功率，在瞬间“拍”死蚊子。
目前市场上该类产品有使用干电池做电源的，也有使用蓄电池做电源的。
其原理是通过放电来杀蚊子的升压后的输出功率极小,对人或宠物无妨碍。
它在金属网上通电，在瞬间将蚊子置于死地。
电子蚊拍电路原理图（一）该电路图是测绘下来的常用典型电子蚊拍电路；荡变压器输出为交变电压，峰值约350V。
（二）振荡晶体管∶由于所用管子的电流放大系数参差不齐，若在使用时，手感管子发热励害，可在基极串接一只100欧左右电阻限制基极电流，即可降温。
（三）整流部分∶4倍压半波整流电路，输出直流高压约1.4KV左右。
如图所示电子蚊拍电路原理图----------------------一、工作原理“电蚊拍”的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击金属网三部分组成。
按下电源开关SB，由三极管Q和变压器B构成的高频振荡器得电工作，把3V 直流电变成18kHz左右的交流电，经B升压到约500v(输出两端实测)，再经二极管VD2～VD4、电容c1～c4三倍压整流升高到1500V左右，加到蚊拍的金属网上。
当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙。
电路中，发光二极管D1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。
元器件选择晶体管Q选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。
D1用φ3mm红色发光二极管，D2～D4用1N4007型硅整流二极管。
R1～R3均用RTX-1/8W型碳膜电阻器。
C1～C4一律用0.033UF/630V型涤纶电容器，SB用6mm×6mm立式微型轻触开关。
BA T用5号干电池两节串联（配塑料电池架）而成，电压3V。
高频变压器B可自制：选用2E19型铁氧体磁芯及配套塑料骨架，L1用φ0.22mm漆包线绕22匝，L2用同号线绕8匝，L3用φ0.08mm漆包线绕1400匝左右。
电蚊拍原理图
电子蚊拍的原理图
电子蚊拍是一种常用的家庭电子小产品，利用电子电路将干电池升压产生直流1500V-4000V的高压对蚊子放电并击毙。
由于电压较高，产生的静电也轻易的将蚊子吸附。
下图是“电子蚊拍变压器”的应用原理图。
工作原理：这是一个常见的振荡电路，工作电流由R4(1K)调整决定，一般取
1K-2K。
DC2.4V下工作电流调整在200-350MA左右。
输出部分是一个四倍压电路，为何采用4个二极管，4个电容而不省一些，或者变压器1、2脚为何不连通，这取决于本电路用于AC220V直插充电，BEE1938W 变压器除了振荡、升压还有隔离的作用。
通过高阻抗的高压直流表测量输出端的空载电压在DC3750V左右。
事实上，击毙蚊子的除了高压以外还是需要较大电流的，所以C6:153/1.6KV 电容在启动蚊拍后，储存的能量都用于释放到蚊子上。
如果成本体积不限制，可以考虑增加到104/1.6KV，效果更好，但是工作电流需要增加，否则按开关几秒以后才可以打蚊子的时候，蚊子早已经征服完我们了。
电流也可以采用2－3倍压之后连接一个104/630V的CBB电容这样成本不会很高，电流也不会很大。
关于改进：
图中可见，两只轻触开关都直接控制了电路，这样较容易因为大电流损坏开关触点。
可以改动到三极管Q1/Q2的基极上。
电蚊拍工作原理及电路图详解(转)
电蚊拍工作原理及电路图详解（转）电子灭蚊拍(简称“电蚊拍”)以其实用、灭蚊(苍蝇或飞蛾等)效果好、无化学污染、安全卫生等优点，成为夏季畅销的小家电产品。
但生产厂家不提供线路图，给维修带来一定困难。
一、电蚊拍工作原理蝙蝠牌“电蚊拍”的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网Dw三部分组成。
按下电源开关SB，由三极管vT和变压器T构成的高频振荡器得电工作，把3V直流电变成18kHz左右的交流电，经T升压到约500v(L3两端实测)，再经二极管VD2～VD4、电容c1～c3三倍压整流升高到1500V左右，加到蚊拍的金属网Dw上。
当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙。
一种像羽毛球拍的电子灭蚊拍,当有蚊子时,用灭蚊拍一扇,蚊子撞在灭蚊拍金属网上,"啪"的一声,蚊子便被高压击死.该电子灭蚊拍的电路原理测绘图见附图所示,供参考.这是一种变压器反馈式的振荡器,经变压器次级升压的电压,又经由C1~C4及D3~D5组成的倍压电路再升成千多伏高压.此高压接至间隔约2~3mm的叉指式绝缘的灭蚊拍网的两端,形成高压电网.该电路中C3所承受的电压最高,而且是储藏功能的电容,在使用中频繁充放电,导致C3较易损坏.当发生不能升压故障时,更换C3大多能排除故障.二、维修方法1．指示灯VDl不亮在保证电池G供电正常的情况下，故障多系按钮开关SB内部接触不良所致。
SB为6mm×6mm立式微型轻触开关，在120mA工作电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的即可排除故障。
2．VD1亮，但无高压产生这时听不到变压器T在通电瞬间产生的音频“吱……”声，说明振荡电路不工作。
故障原因多为VT损坏，换用2N5609或D467新管即可排除故障。
如果手头无此类管子，亦可用8050、9013 NPN型三极管代替，效果不错。
如果检查VT并未损坏、且通电后明显发烫，说明变压器T内部线圈(尤其高压线圈L3)击穿，须用同规格漆包线重绕制，一般这种故障并不多见。
电蚊拍升压电路及原理
电蚊拍升压电路及原理电子蚊拍是一种通过电击来杀死蚊虫的设备。
它是由一个简单的升压电路和一个杀虫电网组成的。
升压电路的主要原理是将低压电能转化为高压电能，以供电网产生足够大的电击力量。
下面将详细介绍电蚊拍的升压电路及原理。
电蚊拍的升压电路主要由变压器、整流器、滤波器和高压输出部分组成。
变压器是升压电路的核心部件，它通过互感耦合的原理将输入的低压交流电提高到较高的电压。
整流器将交流电转换为直流电，并通过滤波器去除电路中的噪声。
高压输出部分将经过滤波器处理的直流电转换为高压脉冲电能，以供电网产生电击力量。
变压器是升压电路的核心部件，它主要由两个互相绝缘的线圈组成，分别为低压线圈和高压线圈。
低压线圈上接入输入的低压交流电源，高压线圈上产生较高的电压。
这是通过互感耦合的原理实现的，低压线圈上通入的交流电会在高压线圈中产生电磁感应，从而提高电压。
高压输出部分由多级倍压电路组成，通过沿着电网形成的电容放电来产生高压脉冲。
这些高压脉冲将蚊虫击晕并杀死。
高压输出部分还包括维持高压的放电电容和输出电阻，以及控制高压输出开关的开关元件。
电蚊拍的工作原理如下：1.输入的低压交流电通过变压器升压，变成较高的交流电。
2.升压后的交流电经过整流器和滤波器转换为直流电，并去除其中的噪声。
3.经过滤波器处理的直流电通过高压输出部分被转换为高压脉冲。
4.高压脉冲通过电网产生电击力量，蚊虫接触到电网后会被电击击晕。
5.输出电容和输出电阻维持高压电的稳定输出，并通过开关元件控制高压输出的开关。
总之，电蚊拍的升压电路主要通过变压器将低压电能提升为高压电能，然后经过整流和滤波处理，转换为高压脉冲电能供电网产生电击力量。
这种电击力量能够杀死蚊虫，保证我们的生活环境清洁和健康。
电蚊拍的原理
电蚊拍的原理
电蚊拍的原理是利用高压电使空气电离，形成高压电场。
当蚊子或其他昆虫接触到电蚊拍时，会导致其体内的水分电离产生气体，同时也会导致神经和肌肉的麻痹，使其瞬间死亡。
电蚊拍的高压电场可以在极短的时间内产生强烈的电击，从而将昆虫击杀。
电蚊拍通常由两个金属网格组成，金属网格之间有一定的间隙，通过电池提供高压电。
当按下开关时，高压电就会通过金属网格，形成高压电场。
当昆虫触碰到金属网格时，就会导致电击，将昆虫杀死。
同时，电蚊拍还会发出一些声音，这是高压电场产生的电流引起的，有时也可以作为对昆虫的警告。
电蚊拍的原理与静电有关。
高压电场会导致金属网格带电，当昆虫接触到带电的金属网格时，就会导致电击。
由于昆虫体内的水分较多，电流会通过其体内的水分传导，引起电离现象，从而导致昆虫的死亡。
需要注意的是，使用电蚊拍时应当谨慎，避免触碰到金属网格，以防触电。
此外，应注意使用环境的安全，避免电蚊拍接触到可燃物或潮湿环境。
电蚊拍的原理和维修
电蚊拍的原理和维修 Prepared on 22 November 20202009年10月11日星期日 00:57万用表很容易区分变压器初级次级，把万用表置Rx10或100档，降压变压器，初级绕组是电阻大，次级电阻较小。
升压变压器相反。
高压电蚊拍电路及制作一、电蚊拍电路及工作原理电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。
当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约500V（L3两端实测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到1500V左右，加到蚊拍的金属网DW上。
当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。
电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。
二、元器件选择晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。
VD1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。
R1～R3均用RTX-1/8W型碳膜电阻器。
C1～C3一律用CL11-630V型涤纶电容器，SB用6mm×6mm立式微型轻触开关。
G用5号干电池两节串联（配塑料电池架）而成，电压3V。
高频变压器T须自制：选用2E19型铁氧体磁芯及配套塑料骨架，L1用φ漆包线绕22匝，L2用同号线绕8匝，L3用φ漆包线绕1400匝左右。
注意图中黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。
三、制作与使用图2所示为该电蚊拍的印制电路板焊接图。
印制电路板最好采用环氧基质单面铜箔板制作，实际尺寸约为56mm×28mm。
整个电蚊拍可用旧的非金属羽毛球拍作骨架组装。
拆掉羽毛球拍上原有的网线和手柄，按图3所示用φ1mm左右镀锌铁丝在球拍上平行布线，间距不大于 4mm。
电蚊拍升压电路及原理
电蚊拍升压电路及原理
电蚊拍升压电路是一种简单的电路，它可以将低电压转换成高电压，以达到击杀蚊子的目的。
其原理主要是利用了变压器的原理，将输入的低电压变成高电压。
一般来说，电蚊拍使用的电池电压只有1.5V左右，而需要击杀蚊子所需的电压至少需要几千伏以上。
因此，电蚊拍采用了以下的升压电路：
1.输入电压的交流信号首先经过一个开关管，使得输入交流信号无法穿过，以避免对人体造成伤害。
2.输入信号经过一个高频变压器，产生高电压、低电流的输出信号。
3.接着，输出信号经过一个整流器，将其变成直流信号，即击杀蚊子所需的高电压。
4.最后，输出信号经过一个电容器进行滤波，去除高频噪声，使其变得更平稳。
由此可见，电蚊拍升压电路的原理主要是利用了变压器的原理，而整流和滤波电路则是为了使得变换后的输出信号更加稳定。
电蚊拍工作原理 电蚊拍品牌推荐
电蚊拍工作原理电蚊拍品牌推荐导语：夏天夜晚蚊虫肆虐的时候，拿着球拍一挥，滋滋几声，我们就能够看到蚊子和苍蝇的尸体落在地下。
下面我们就来一起看看电蚊拍原理介绍，电蚊拍品牌推荐。
电蚊拍的电路主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。
当按下电蚊拍线路图电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约800V(放电距离估测)，再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到2500V左右，加到蚊拍的金属网DW上。
当蚊蝇触及高压电网时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。
电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。
晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。
VD1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。
～R3均用金属膜电阻器。
C1～C3一律用高压电容器(大于2kv)，SB用6mm×6mm立式微型轻触开关。
G用5号干电池两节串联(配塑料电池架)而成，电压3V。
高频变压器T须自制：选用EE19型铁氧体磁芯及配套塑料骨架(六脚)，L1用φ0.22mm漆包线绕22匝，L2用同号线绕8匝，L3用φ0.07mm漆包线绕2000匝左右。
注意图中黑点线头，头尾顺序绕，绕组间饶1~2圈高压绝缘胶带。
久量led灯电蚊拍充电式安全灭蚊子拍大号多功能驱苍蝇器55元鼎能正品充电式LED多功能电蚊拍超大三层安全带灯灭蚊网超大网面59.9元雅格电蚊拍号充电式LED灯安全环保灭蚊拍苍蝇拍6848红色带灯59元以上有关电蚊拍原理介绍，电蚊拍品牌推荐的内容就介绍到这里了，还有什么不清楚的吗?希望对大家有所帮助哦。
3000v电蚊拍电路
3000v电蚊拍电路3000v电蚊拍电路是一种常见的家用电器，用于杀死蚊子和其他害虫。
它由几个主要组成部分组成，包括电源电路、放大电路和驱动电路。
电源电路是整个电蚊拍电路的核心。
它通常由一个电池组成，用于提供所需的电能。
电池的电压通常在1.5V到3V之间，因此需要一个升压电路将电压升高到3000V。
升压电路通常由一个变压器和一个整流器组成。
变压器将低电压转换为高电压，而整流器将交流电转换为直流电。
这样，电源电路就能够为电蚊拍提供所需的高电压。
接下来是放大电路。
放大电路用于放大电源电路提供的高电压，以产生足够的功率来杀死蚊子和其他害虫。
放大电路通常由一个高压电容和一个放大器组成。
高压电容能够存储电能，并在需要时释放出来。
放大器则能够将电能转化为强大的电击，以杀死蚊子和其他害虫。
放大电路是整个电蚊拍电路中的关键部分，它的设计和性能直接影响到电蚊拍的效果。
最后是驱动电路。
驱动电路用于控制电蚊拍的工作方式和时间。
它通常由一个微控制器和一些传感器组成。
微控制器用于控制放大电路的开关和工作时间，以确保电蚊拍在需要时能够正常工作。
传感器用于检测蚊子和其他害虫的存在，从而触发电蚊拍的工作。
驱动电路的设计和性能对电蚊拍的效果和使用体验有着重要的影响。
总的来说，3000v电蚊拍电路是一种利用高压电击杀死蚊子和其他害虫的家用电器。
它由电源电路、放大电路和驱动电路组成，每个部分都起着重要的作用。
电源电路用于提供高电压，放大电路用于放大电能，驱动电路用于控制电蚊拍的工作方式和时间。
这些部分紧密配合，共同实现了电蚊拍的功能。
通过合理设计和优化，电蚊拍能够更高效地杀死蚊子和其他害虫，为人们创造一个更加舒适和安全的居住环境。
典型的电蚊拍电路图详解
典型的电蚊拍电路图详解
典型的电蚊拍电路图如下，它由电源、指⽰灯、振荡电路、升压变压器、倍压整流电路、电⽹、放电电阻组成。
电蚊拍电路原理图
1.电源指⽰灯，由于电池电压为3v，需要限流电阻R1予以限流；⽤于指⽰电路的通断；
2.振荡电路，由三极管S8050NPN型、限流电阻R2、反馈线圈L1、负载线圈L2组成，⿊点表⽰L1、L2的同名端，振荡电路的⽬的是将3v直流电变成交流电。
从电路分析这是⼀个典型的变压器反馈式振荡电路，接法是共集电极接法。
我们采⽤前⾯介绍的瞬时极性法分析其电路，设基极输⼊信号为+，则发射极信号为+，反馈回基极的信号也为+，属于正反馈电路，且直流通道具备，具备振荡条件；
振荡电路
3.升压变压器T：次级线圈L3匝数⼤于初级线圈L2，属于升压变压器，故输出电压U3＞U2，将输⼊电压升⾼到100v左右；
4.倍压整流电路，由电容C1、C2、C3....C5以及⼆极管VD1、VD2...VD5等组成；交流电U3的幅值为300v；则C1两端电压为300v，C3、C5两端的电压各是600v；根据⼆极管⽅向判断，每个⼆极管的充电电压为左正右负，电压取⾃于AB两端，则电⽹电压为600+600+300=1500v。
电蚊拍倍压整流
5.放电电路。
由电阻R3R4组成，这些电阻阻值很⾼，短时间内不会将电容上的电压卸放掉，在不⽤电蚊拍时为安全起见，通过这些电阻进⾏放电，放电电流⽅向如箭头所⽰。
电蚊拍的工作原理
电蚊拍的工作原理
电蚊拍是一种常见的家居用品，它的主要原理是利用高压电流将蚊虫击杀。
电蚊拍的内部结构由电源、充电电路、高压电路和网格等部分组成。
当电蚊拍处于正常使用状态时，电源会为其提供电能。
充电电路会将电源提供的电能转换为特定电压的直流电，在内置的锂电池上进行充电。
当电蚊拍充电完成后，用户只需将其开启，即可开始使用。
此时，高压电路会将充电电路输出的直流电转换成高压脉冲电。
这些高压脉冲电通过网格散发出去，并形成一种强电场。
当蚊虫接触到电蚊拍网格时，它们的体液中的盐离子会导致电流的流动。
这个电流会导致蚊虫周围的空气变成等离子态，形成一道电弧。
电弧的高温和强大的能量会将蚊虫瞬间击杀。
需要注意的是，电蚊拍的使用需要保持安全和谨慎。
使用时，应将其远离易燃物品和儿童，并避免触碰电网部分。
建议在使用电蚊拍时戴上手套，以防意外触碰到电网导致触电。
总的来说，电蚊拍利用高压电流将蚊虫击杀的原理是通过电弧产生的高温和能量对蚊虫进行致命打击。
这种设计使得电蚊拍成为一种简单但高效的家居灭蚊工具。
电蚊拍的原理和维修
2009年10月11日星期日 00:57万用表很容易区分变压器初级次级，把万用表置Rx10或100档，降压变压器，初级绕组是电阻大，次级电阻较小。
升压变压器相反。
For personal use only in study and research; not for commercial use 高压电蚊拍电路及制作一、电蚊拍电路及工作原理For personal use only in study and research; not for commercial use电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。
当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约500V（L3两端实测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到1500V左右，加到蚊拍的金属网DW上。
当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。
电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。
二、元器件选择晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。
V D1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。
R1～R3均用RTX-1/8W型碳膜电阻器。
C1～C3一律用CL11-630V型涤纶电容器，SB用6mm ×6mm立式微型轻触开关。
G用5号干电池两节串联（配塑料电池架）而成，电压3V。
高频变压器T须自制：选用2E19型铁氧体磁芯及配套塑料骨架，L1用φ0.22mm漆包线绕2 2匝，L2用同号线绕8匝，L3用φ0.08mm漆包线绕1400匝左右。
注意图中黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。
三、制作与使用图2所示为该电蚊拍的印制电路板焊接图。
电蚊拍的原理和维修之欧阳数创编
2009年10月11日星期日00:57万用表很容易区分变压器初级次级，把万用表置Rx10或100档，降压变压器，初级绕组是电阻大，次级电阻较小。
升压变压器相反。
高压电蚊拍电路及制作一、电蚊拍电路及工作原理电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。
当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约500V（L3两端实测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到1500V左右，加到蚊拍的金属网DW上。
当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。
电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。
二、元器件选择晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。
VD1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。
R1～R3均用RTX-1/8W型碳膜电阻器。
C1～C3一律用CL11-630V型涤纶电容器，SB用6mm×6mm立式微型轻触开关。
G用5号干电池两节串联（配塑料电池架）而成，电压3V。
高频变压器T须自制：选用2E19型铁氧体磁芯及配套塑料骨架，L1用φ0.22mm漆包线绕22匝，L2用同号线绕8匝，L3用φ0.08mm漆包线绕1400匝左右。
注意图中黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。
三、制作与使用图2所示为该电蚊拍的印制电路板焊接图。
印制电路板最好采用环氧基质单面铜箔板制作，实际尺寸约为56mm ×28mm。
整个电蚊拍可用旧的非金属羽毛球拍作骨架组装。
拆掉羽毛球拍上原有的网线和手柄，按图3所示用φ1mm左右镀锌铁丝在球拍上平行布线，间距不大于 4mm。
两组网线可有意布在不同平面上，这样可避免因人手误碰网线而发生的电击现象，但对电击蚊蝇效果无影响。
电蚊拍电路原理
电蚊拍电路原理一、引言电蚊拍是一种常见的驱赶蚊虫的电器设备，它通过高压电击来击杀或驱赶蚊虫。
本文将介绍电蚊拍的电路原理，包括电源部分、高压发生部分和输出部分。
二、电源部分电源部分主要提供工作所需要的直流电源，一般使用干电池或充电池供电。
在使用干电池时，需要选择合适的型号和数量以满足工作需求。
充电池则需要使用专门的充电器进行充电。
三、高压发生部分高压发生部分是实现蚊虫击杀或驱赶的核心组成部分，它将低压直流转换为高压交流。
常用的实现方式有两种：一个是采用变压器升压；另一个是采用多级倍压整流。
1. 变压器升压法变压器升压法通过变换器将输入低压直流转换为高频交流信号，并通过变比升高输出端的交流信号幅值，从而达到升高输出端所需高压的目标。
其主要由以下几个组成：（1）振荡器：产生高频交流信号；（2）变压器：将低压直流信号转换为高频交流信号，并通过变比升高输出端的交流信号幅值；（3）整流器：将输出的高频交流信号经过整流后得到所需的直流电压。
2. 多级倍压整流法多级倍压整流法是通过多个倍压电路进行级联，将输入低压直流逐级升高，最终得到所需的高压输出。
其主要由以下几个组成：（1）振荡器：产生高频交流信号；（2）升压电路：将输入低压直流逐级升高；（3）整流器：将输出的高频交流信号经过整流后得到所需的直流电压。
四、输出部分输出部分主要是将高压电击传输到蚊虫身上，以达到击杀或驱赶蚊虫的目的。
其主要由以下几个组成：（1）金属网格：构成了蚊虫接触面，通过金属网格产生较强的电场；（2）绝缘板：隔离金属网格与其他元件之间的电路；（3）开关：控制输出部分是否工作。
五、总结本文详细介绍了电蚊拍的电路原理，包括电源部分、高压发生部分和输出部分。
其中，高压发生部分是实现蚊虫击杀或驱赶的核心组成部分，常用的实现方式有变压器升压法和多级倍压整流法。
输出部分主要是将高压电击传输到蚊虫身上。
电蚊拍电路工作原理
电蚊拍电路工作原理
电蚊拍电路的工作原理是利用高压电离空气产生臭虫所害怕的火花和声音，达到击杀臭虫的目的。
电蚊拍电路一般由以下几个部分组成：
1. 电源部分：通过电池或者电源适配器提供工作电压。
2. 变压器和整流器：将电源电压升高至数千伏的高压电，用于电离空气并产生火花。
3. 电阻和电容器：通过电阻和电容器的合理搭配和调节，确保高压电路的稳定性。
4. 开关：用于控制电击功能的开关，一般由按键开关或者触发开关组成。
5. 发射部分：将高压电输出到蚊拍头部的两个导线上，形成一个高电场强度的区域。
6. 蚊拍头部：一般由金属网格或导电材料构成，当臭虫接触到该区域时，身体与网格形成电流回路，导致电能通过臭虫身体，臭虫被击毙。
具体工作过程如下：
1. 开关打开，电源将电流供给变压器和整流器，将低电压变成更高的电压。
2. 整流器将交流电转换成直流电，通过电阻和电容器调节电流稳定。
3. 高压电经过导线输出到蚊拍头部的金属网格上形成高电场强度。
4. 当臭虫接触到蚊拍头部的金属网格时，身体与网格形成电流回路。
5. 电能通过臭虫身体，臭虫被电击并击毙。
需要注意的是，使用电蚊拍时要注意安全，避免电击自己或其他人。
揭秘电蚊拍电路原理图以及维修方法
揭秘电蚊拍电路原理图以及维修办法之五兆芳芳创作一、电蚊拍电路原理：电路一该电路主要由高频振荡电路、三倍压整流电路和高压电网三部分组成.当按下电源开关SB时，由三极管VT和高频变压器TU组成的高频振荡器通电任务，把3 V直流电酿成18 kHz左右的高频交换电，经TU升压到约600 V，再经二极管VD2～VD4、电容C1～C3的三倍压整流升高到l500 V左右，加到蚊拍的金属网上.当蚊蝇触及金属网丝时，造成电网短路，蚊蝇即会被强大的电流击晕、击毙.电路中，白色发光二极管HR和限流电阻R，组成指示灯电路，用来指示电路通断状态及显示电池电能的耗费情况.电路二此款是带有充电功效的电蚊拍，前半部分为复杂的充电电路主要由4个二极管和一个发光二级管组成，当电源充电完成时LED1发光.后半部分电路也由高频振荡电路、四倍压的整流电路和高压电网组成.二、维修办法：1．指示灯VDl不亮在包管电池G供电正常的情况下，毛病多系按钮开关SB内部接触不良所致.SB为6mm×6mm立式微型轻触开关，在120mA任务电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的或完全清除锈蚀物后涂上一层薄锡便可排除毛病.2．VD1亮，但无高压.阐发检验：按下开关时听不到变压器T在通电瞬间产生的音频“吱……”声，用螺丝刀接触电网无火花，此现象说明振荡电路不任务.毛病原因多为VT损坏，焊下VT检测，发明该管e—c极开路，换用2N5609或原型号新管便可排除毛病.如果手头无此类管子，亦可用BC489、BC538、8050、9013 NPN型三极管代替.如果查抄VT并未损坏、且通电后明显发烫，说明变压器T内部线圈(尤其高压线圈L3)击穿，须用同规格漆包线重绕制，一般这种毛病其实未几见.3．高压缺乏：原因多是c1～c3中有电容开路或容量变小，或二极管vD2～vD4其中之一损坏，须检测并改换新的；另外，电池G电压缺乏(vDl亮度明显下降)也会造成高压不敷，只要改换新电池便可排除毛病.电蚊拍是逆变的原理，把直流电逆变成交换电，再经过倍压，产生一千多伏的直流电压，用高压去电击蚊子.三、修理流程：1、用万用表直流电压档丈量电池两端，正常值应是3伏左右，低于正常值要改换电池.再查抄电池夹是否生锈，如果有锈渍，要用砂布擦洁净.2、查抄微动开关是否接触良好，可用万用表电阻档丈量通断，就可判断是否接触良好.如果接触良好，发光二极管将被点亮.不然要查抄发光二极管.3、查抄升压变压器直流电阻，两组是0欧，一组是150欧左右，这组在通电情况下丈量，交换电压在350伏左右.4、查抄振荡管.该管有两种型号：S8050、5609 .注意管脚散布不一样，通电查抄集电极(C)为0伏，基极（B）为3.4伏，发射极(E) 为2.8伏，B与E之间相差0.6——0.8伏.5、查抄倍压电容.用万用表×1档在路丈量电容两端，指针没有偏向零点，就是好的.如果击穿，指针就会偏向零点.电容击穿后，电蚊拍通电会收回吱吱声.6、查抄升压二极管.用万用表×10档在路丈量二极管两端，正反向电阻正常就是好的.如果击穿，指针就会偏向零点.7、查抄网拍.用万用表直流电压2500伏档在路丈量网拍两端，直流电压在一千多伏以上就是正常了.如果低于七百多伏，电容就有击穿.丈量时注意平安，避免电击.8、如果通电丈量网拍没有电压，升压变压器没有交换电压，那就是网拍有短路毛病.断电后，用万用表×10K档在路丈量网拍两端，直流电阻300K左右.。
电蚊拍电路原理
电蚊拍电路原理一、简介电蚊拍是一种常见的家用电器，用于驱赶蚊虫。
它利用高压电击来杀死蚊虫，是一种安全、绿色的蚊虫驱赶方式。
本文将介绍电蚊拍的电路原理，详细探讨其工作原理和相关电路组成部分。
二、电蚊拍的工作原理电蚊拍内部主要由充电电路、高压发生电路和电击网等部分组成。
其工作原理如下：1. 充电电路电蚊拍通常使用可充电电池供电，因此需要一个充电电路来为电池进行充电。
充电电路一般包含一个适配器和一个充电管理芯片。
适配器将市电电压转换为合适的直流电压，在电池充电时稳定输出。
充电管理芯片负责监测电池电压并控制电流，以避免过充或过放，保证电池寿命和使用安全。
2. 高压发生电路高压发生电路是电蚊拍的核心部分，用于产生高电压来驱赶蚊虫。
其主要组成部分包括瞬态电压升高电路、放电二极管和高压变压器。
a. 瞬态电压升高电路瞬态电压升高电路包含一个能储存能量的元件（如电容器）、一个能控制充电和放电时间的开关元件（如场效应管），以及一个能调整电荷传递速率的电感元件。
当开关元件导通时，电容器开始充电；当开关元件断开时，电容器通过电感元件放电，产生电荷传递过程中产生的高电压。
b. 放电二极管放电二极管用于防止高压反向击穿，保护电子元件不受到损坏。
它将高压直流电导向电击网。
c. 高压变压器高压变压器用于将低压输出转换为高压输出。
它由一个初级线圈和一个绕在同一铁芯上的高压次级线圈组成。
当初级线圈通过瞬态电压升高电路的高压输出充电时，次级线圈通过电磁感应产生高压。
3. 电击网电击网是电蚊拍最关键的部分，负责接触蚊虫并将高压直流电传输给它们，以杀死蚊虫。
电击网一般由金属丝组成，具有足够的强度和柔软性。
三、电蚊拍电路的设计电蚊拍的电路设计需要考虑电源、高压发生和安全等方面。
下面将从电源、高压发生和安全三个方面进行详细讨论。
1. 电源设计电源设计主要包括适配器和充电管理芯片的选用。
适配器需要根据电蚊拍的功率需求选择合适的输出电压和电流。
电蚊拍工作原理及电路图详解(转)
电蚊拍工作原理及电路图详解（转）电子灭蚊拍(简称“电蚊拍”以)其实用、灭蚊(苍蝇或飞蛾等)效果好、无化学污染、安全卫生等优点，成为夏季畅销的小家电产品。
但生产厂家不提供线路图，给维修带来一定困难。

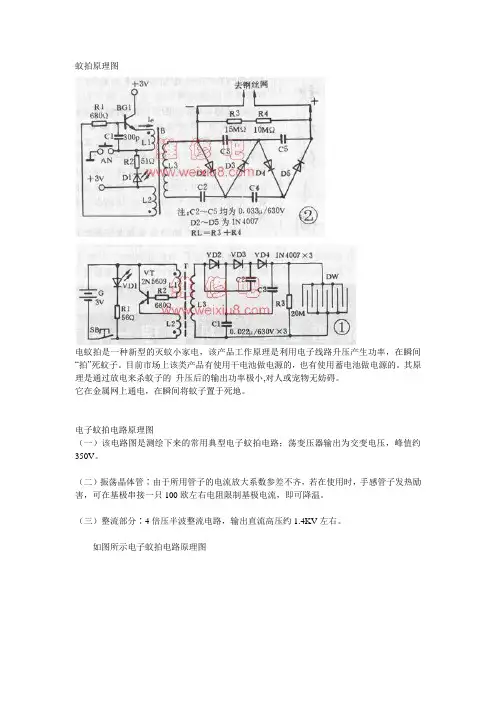

一、电蚊拍工作原理蝙蝠牌“电蚊拍”的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网Dw三部分组成。
按下电源开关SB，由三极管vT和变压器T构成的高频振荡器得电工作，把3V直流电变成18kHz左右的交流电，经T升压到约500v(L3两端实测)，再经二极管VD2～VD4、电容c1～c3三倍压整流升高到1500V左右，加到蚊拍的金属网Dw上。
当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙。

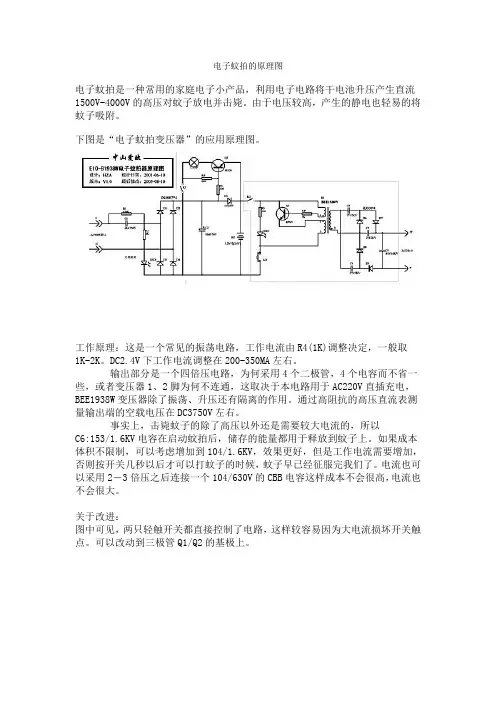

一种像羽毛球拍的电子灭蚊拍,当有蚊子时,用灭蚊拍一扇,蚊子撞在灭蚊拍金属网上,"啪"的一声,蚊子便被高压击死.该电子灭蚊拍的电路原理测绘图见附图所示,供参考.这是一种变压器反馈式的振荡器,经变压器次级升压的电压,又经由C1~C4 及D3~D5 组成的倍压电路再升成千多伏高压.此高压接至间隔约2~3mm 的叉指式绝缘的灭蚊拍网的两端,形成高压电网.该电路中C3 所承受的电压最高,而且是储藏功能的电容,在使用中频繁充放电,导致C3 较易损坏.当发生不能升压故障时,更换C3 大多能排除故障.二、维修方法1．指示灯VDl 不亮在保证电池G 供电正常的情况下，故障多系按钮开关SB 内部接触不良所致。
SB 为6mm×6mm 立式微型轻触开关，在120mA 工作电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的即可排除故障。
2．VD1 亮，但无高压产生这时听不到变压器T 在通电瞬间产生的音频“吱⋯⋯”声，说明振荡电路不工作。
故障原因多为VT 损坏，换用2N5609 或D467 新管即可排除故障。
如果手头无此类管子，亦可用8050、9013 NPN 型三极管代替，效果不错。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应用于电蚊拍的高压电路

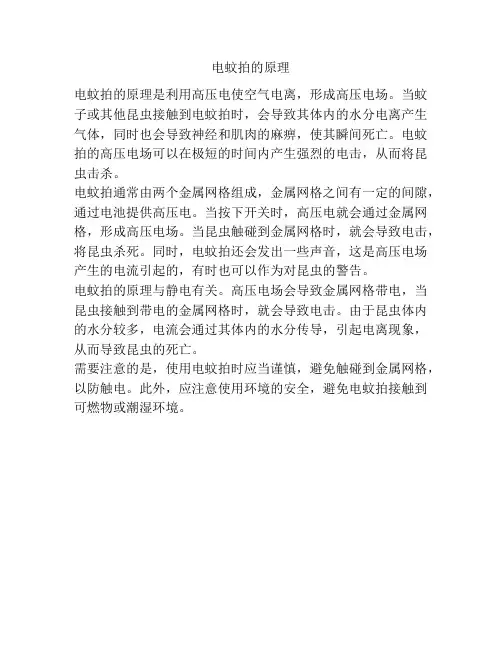

电蚊拍的特点，就是使用3V（有的也用4V）可充电的高容量铅酸电池，经升压电路在双层电网间产生5KVDC左右的高压电(电流小于10微安，对人畜无害)，两电网间的静电场有较强的吸附力，当蚊蝇等害虫接近电网时，能将它们吸入电网间，产生的短路电流随即将电毙；同时电蚊蝇拍产生的高压电还能释放一定量的负氧离子，既可杀菌消毒，又能净化空气。
该产品投放市场以来，深受国内外众多用户的喜爱，并已逐步成为夏日灭虫不可缺少的工具。
主要特点：
1.三倍速：采用首创三倍放电电路，瞬间输出电压高达2500V，击蚊效果特佳。
2.不麻电：可击毙正在吸血的蚊子，而对人体无害，当手平摸，轻触网面也无麻电感。
3.不漏电：本拍有特殊的三层网面构成，蚊蝇极易入网，且不漏网。
工作原理
电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网Dw三部分组成。
按下电源开关SB，由三极管vT和变压器T构成的高频振荡器得电工作，把3V直流电变成18kHz左右的交流电，经T升压到约500v(L 3两端实测)，再经二极管VD2～VD4、电容c1～c3三倍压整流升高到1500V左右，加到蚊拍的金属网Dw上。
当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙。
一.导体、非导体、静电场和电位
利用已知一般空气在电场强度超过3 ×106V/m的条件之下会被游离而开始导电的物理特性[1]，只要在电蚊拍拍面上相邻的两条裸线各焊上一个凸出的放电接点如图二（用剪下的电子零件多余接脚即可），然后调整他们彼此尖端的间隔距离到0.2mm以内（约为一张纸的厚度即可），若以1000伏特以上的直流电压对此放电接点提供电位差，这将会产生（1000V/0.2mm）= 5×106 V/m的电场，可以达到一般空气被游离而开始导电的物理条件，此时放电接点之间会不断的发出电光闪动和霹哩啪啦的声响，添加了声光效果的电蚊拍立刻会吸引您周围所有同学的注意与好奇，让他们拿去轮流玩一玩之后，我觉得同学们会更愿意加入静
电学部分关于导体与非导体、静电场和电位差的讨论。
二.电容器、电容值和介电质材料
如果将纸片滑入电蚊拍的放电接点之间会如何呢？会停止放电或减弱放电吗？还是会反应的更剧烈呢？可以在普通物理课本里查表比较一下空气和纸片的介电常数（K=ε/ε0）及介电强度（V/m），因为纸片的介电常数是空气的3. 7倍且纸片的介电强度是空气的5倍[2]，所以将纸片滑入电蚊拍的放电接点之间会增加电容值（C=Q/V=εA/d），每单位电压能储存的电荷数目增加且操作电压亦增加的结果，自然使得放电接点之间会产生更剧烈的声光效果，足以在纸片上烧出许多小洞，其实每当您用电蚊拍去电蚊子时，如果压着开关电久一点，也会观察到有电光闪动和霹哩啪啦的声响，这适合用来讨论静电学部份关于电容器的电容值、介电质材料。
三.变压器
如图是电蚊拍内线圈变压器的分解图，接脚3和4之间的线圈在按下开关后，此一RL电路会容许微小的控制电流开始进入电晶体的基极而造成电晶体的集极与射极之间进入导通的状态，因而有较大的电流进入接脚1和2之间的线圈，这会造成线圈内铁蕊之磁通量变化而在接脚5和6之间的线圈上产生出感应电动势，线圈内铁蕊之磁通量变化当然也会在接脚3和4之间的线圈上产生出感应电动势，而且感应电动势的方向是减少电流进入电晶体的基极而造成电晶体的集极与射极之间进入不导通的状态，以上的电晶体开关动作速度极快，不断重复的结果就产生间歇振荡的电子讯号，因为接脚5和6之间的线圈数目很多，所以产生出很大的感应电动势送至由电容器和整流二极体所组成的垒增倍压电路，这用来产生低功率的高压电确实简单好用。
元器件选择
晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。
VD1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。
R1～R3均用RTX-1/8W型碳膜电阻器。
C1～C3一律用CL11-630V型涤纶电容器，SB用6mm×6mm立式微型轻触开关。
G用5号干电池两节串联（配塑料电池架）而成，电压3V。
高频变压器需要自制：选用EE19型铁氧体磁芯及配套塑料骨架，L1用φ0. 22mm漆包线绕22匝，L2用同号线绕8匝，L3用φ0.08mm漆包线绕1400匝左右。
注意图中
黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。
维修方法
1．指示灯VDl不亮
在保证电池G供电正常的情况下，故障多系按钮开关SB内部接触不良所致。
SB为6mm×6mm立式微型轻触开关，在120mA工作电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的即可排除故障。
2．VD1亮，但无高压产生
这时听不到变压器T在通电瞬间产生的音频“吱……”声，说明振荡电路不工作。
故障原因多为VT损坏，换用2N5609或D467新管即可排除故障。
如果手头无此类管子，亦可用8050、9013 NPN型三极管代替，效果不错。
如果检查VT并未损坏、且通电后明显发烫，说明变压器T内部线圈(尤其高压线圈L3)击穿，须用同规格漆包线重绕制，一般这种故障并不多见。
3．高压不足：
原因多是c1～c3中有电容开路或容量变小，或二极管vD2～vD4其中之一损坏，须检测并更换新的；另外，电池G电压不足(vDl亮度明显下降)也会造成高压不够，只要更换新电池便可排除故障。
福州产的一种电蚊拍电路如图2，检修流程见图3。
另有一明协牌电蚊拍电路如图：电蚊拍的印刷电路图大致如下：
以上就是电蚊拍的电路工作原理和一些应用、维修方法，不同厂家的电蚊拍电路稍有不同，电路参数也有差异，但是其工作原理都是一样。
以上就是有关电蚊拍电路的一些资料，找的不全，如果有更好的请补充，谢谢！。
