小家电维修系列文章之三十三电子灭蚊拍原理和故障维修

小家电维修系列文章之三十三电子灭蚊拍原理和故障维修
王德沅
【期刊名称】《电子世界》
【年(卷),期】2005(000)006
【摘要】@@ 夏秋两季是各种蚊子频繁活动的时期,这种小小虫子会给人们带来不少烦恼:它会传染很多种疾病、致人奇痒难忍、影响人们睡眠等等.为了对付蚊子,多少人搅尽了脑汁!在人蚊大战中,试验采用了各种的手段,研制了许多驱蚊灭蚊药物和器具,从原始的稻草熏蚊到各种传统的盘状蚊香、蚊香片、灭蚊喷雾液、超声波驱
蚊器等,近年来又有了效果较好的电热驱蚊器(电热蚊香)、电子灭蚊拍(简称电蚊拍)、灭蚊灯和灭蚊磁场发生器等"新式武器".其中电热驱蚊器、电蚊拍和灭蚊灯的应用
已十分广泛,社会拥有量巨大.我们曾在以前介绍过电热驱蚊器和灭蚊灯的原理和维修,本文将重点讲解另一种已被普遍使用的灭蚊小家电一电蚊拍.
【总页数】2页(P76-77)
【作者】王德沅
【作者单位】无
【正文语种】中文
【中图分类】TM92
【相关文献】
1.小家电维修系列文章之三十电子点火器故障维修技巧 [J], 王德沅
2.小家电维修系列文章之三十六电熨斗常见故障维修技巧 [J], 王德沅
3.小家电维修系列文章之二十三电暖器原理和故障维修(上) [J], 王德沅
4.小家电维修系列文章之二十七电子灭蚊灯原理及维修 [J], 王德沅
5.小家电维修系列文章之十三电饭煲常见故障维修技巧(上) [J], 王德沅
因版权原因，仅展示原文概要，查看原文内容请购买。

电蚊拍电路

电蚊拍电路电路一电蚊拍是一种新型的灭蚊小家电，该产品工作原理是利用电子线路升压产生功率，在瞬间“拍”死蚊子。

目前市场上该类产品有使用干电池做电源的，也有使用蓄电池做电源的。

其原理是通过放电来杀蚊子的升压后的输出功率极小,对人或宠物无妨碍。

它在金属网上通电，在瞬间将蚊子置于死地。

电子蚊拍电路原理图（一）该电路图是测绘下来的常用典型电子蚊拍电路；荡变压器输出为交变电压，峰值约350V。

（二）振荡晶体管∶由于所用管子的电流放大系数参差不齐，若在使用时，手感管子发热励害，可在基极串接一只100欧左右电阻限制基极电流，即可降温。

（三）整流部分∶4倍压半波整流电路，输出直流高压约1.4KV左右。

如图所示电子蚊拍电路原理图电路二前言當我在嘗試修理故障的電蚊拍時，發覺線路上的幾種基本電子電路元件剛好和大一普通物理電磁學所介紹的幾種基本電路元件幾乎相同，利用電阻、電容、電感(變壓線圈)、整流半導體和電晶體物理特性的完美組合，不但提供了人蚊大戰中我方最環保又有效的近迫防禦武裝，亦成為課堂上十分吸引學生興趣的精彩教具。

主要原理圖一: 電蚊拍的電路圖先看電蚊拍的電路圖（如圖一），這和He-Ne氣體雷射管的點亮電路是很像的，線圈變壓器一共有三組繞線，其一連串的整流半導體和電容器組合成壘增倍壓電路，巧妙的將電壓一倍又一倍的提高，最後在輸出端加上放電保護電阻以免回授太強而造成電晶體被破壞。

當我們用一般的多用途電錶當作伏特計，直接去量測此一電路時，遇到的困難是電壓過高，通常會超出普通電錶的量測範圍，為了克服此一困難，我在電晶體的回授振盪電路之中加上一個2kΩ到10kΩ的可變電阻，它能有效的衰減回授訊號，使輸出端的電壓成為可以任意調變的大小(這時此一電路即成為低功率的可變高電壓直流電源)，然後就能輕易地讀出這電路上每一處的直流和交流電壓值。

照片一:以多用途電表測量輸出電壓上限照片二: 以多用途電表測量輸出電壓下限可供教學應用的討論項目間歇振盪電路和線圈變壓器可以用來討論普通物理學之中的磁場、法拉第定律（感應電動勢）、RL電路、線圈變壓器和電晶體，按下開關導通電晶體時，一組線圈會產生感應電動勢而回授控制電晶體的基極使它開始間歇振盪(重複導通與不導通的狀態)，另外的兩組線圈是線圈變壓器的主線圈和副線圈，這可以將兩顆電池的直流電三伏特低電壓電源改成交流電電壓100伏特以上的較高電壓。

电蚊拍的原理和维修

电蚊拍的原理和维修 Prepared on 22 November 20202009年10月11日星期日 00:57万用表很容易区分变压器初级次级，把万用表置Rx10或100档，降压变压器，初级绕组是电阻大，次级电阻较小。

升压变压器相反。

高压电蚊拍电路及制作一、电蚊拍电路及工作原理电蚊拍的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网DW三部分组成。

当按下电源开关SB时，由三极管VT和变压器T构成的高频振荡器通电工作，把3V直流电变成18kHz左右的高频交流电，经T升压到约500V（L3两端实测），再经二极管VD2～VD4、电容器C1～C3三倍压整流升高到1500V左右，加到蚊拍的金属网DW上。

当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧杀灼或击晕、击毙。

电路中，发光二极管VD1和限流电阻器R1构成指示灯电路，用来指示电路通断状态及显示电池电能的耗损情况。

二、元器件选择晶体管VT选用2N5609型硅NPN中功率三极管，亦可用8050、9013型等常用三极管代替。

VD1用φ3mm红色发光二极管，VD2～VD4用1N4007型硅整流二极管。

R1～R3均用RTX-1/8W型碳膜电阻器。

C1～C3一律用CL11-630V型涤纶电容器，SB用6mm×6mm立式微型轻触开关。

G用5号干电池两节串联（配塑料电池架）而成，电压3V。

高频变压器T须自制：选用2E19型铁氧体磁芯及配套塑料骨架，L1用φ漆包线绕22匝，L2用同号线绕8匝，L3用φ漆包线绕1400匝左右。

注意图中黑点为同名端，头尾顺序绕，绕组间垫一、二层薄绝缘纸。

三、制作与使用图2所示为该电蚊拍的印制电路板焊接图。

印制电路板最好采用环氧基质单面铜箔板制作，实际尺寸约为56mm×28mm。

整个电蚊拍可用旧的非金属羽毛球拍作骨架组装。

拆掉羽毛球拍上原有的网线和手柄，按图3所示用φ1mm左右镀锌铁丝在球拍上平行布线，间距不大于 4mm。

电蚊拍不充电或充电故障问题与处理

电蚊拍不充电或充电故障问题与处理

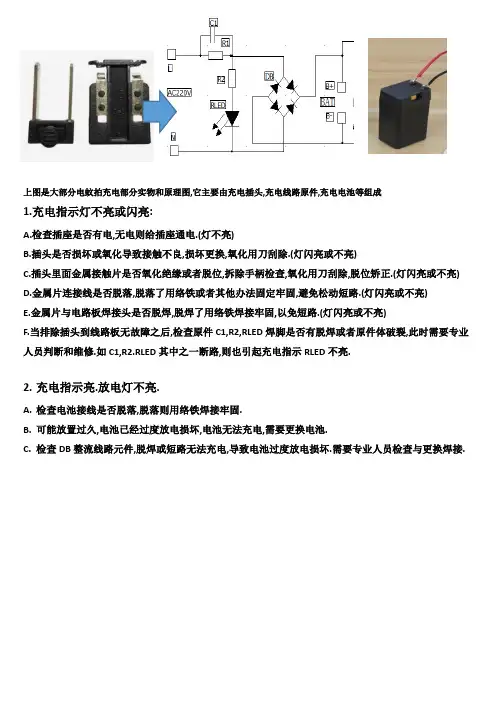

上图是大部分电蚊拍充电部分实物和原理图,它主要由充电插头,充电线路原件,充电电池等组成
1.充电指示灯不亮或闪亮:
A.检查插座是否有电,无电则给插座通电.(灯不亮)
B.插头是否损坏或氧化导致接触不良,损坏更换,氧化用刀刮除.(灯闪亮或不亮)
C.插头里面金属接触片是否氧化绝缘或者脱位,拆除手柄检查,氧化用刀刮除,脱位矫正.(灯闪亮或不亮)
D.金属片连接线是否脱落,脱落了用络铁或者其他办法固定牢固,避免松动短路.(灯闪亮或不亮)
E.金属片与电路板焊接头是否脱焊,脱焊了用络铁焊接牢固,以免短路.(灯闪亮或不亮)
F.当排除插头到线路板无故障之后,检查原件C1,R2,RLED焊脚是否有脱焊或者原件体破裂,此时需要专业人员判断和维修.如C1,R2.RLED其中之一断路,则也引起充电指示RLED不亮.
2.充电指示亮.放电灯不亮.
A.检查电池接线是否脱落,脱落则用络铁焊接牢固.
B.可能放置过久,电池已经过度放电损坏,电池无法充电,需要更换电池.
C.检查DB整流线路元件,脱焊或短路无法充电,导致电池过度放电损坏.需要专业人员检查与更换焊接.。

电蚊拍坏了怎么维修

电蚊拍坏了怎么维修
电蚊拍坏了没有高压电的修复维修操作步骤具体如下：
1、外部观察
首先观察掉的外部，拨动电源开关按下高压按键，红灯亮起，亮度就足够。

2、继续拨动电源开关
继续波动电蚊拍的电源开关，照明灯就会亮起，亮度足够就能够清楚表明
电蚊拍电源正常。

3、用锥尖触碰电网
这时用椎尖触碰电网就能够判断没有高压放电
4、打开中波(AM)小收音机
打开之后，靠近电蚊拍，反复按动按键若干下，正常的情况下收音机可以听到按键感应“咔嚓咔嚓”的声音，如果听到的声音比较微弱，就表说机内高频振荡电路正在工作但功率不足。

5、拆开电蚊拍后盖板
拆开之后，用电工胶布绑住按键开关代替人手按压动作让电路处于工作状态。

6、测量电蚊拍电路板
用万用表高压表笔接触两点，接触高频振荡升压变压器次级绕组L3两点，能够查出状态异常。

7、拆出电路中高频振荡三极管检测
同时检测振荡电路升压变压器三组线圈，测量初级线圈，测量次级线圈，找出问题进行更换8、观察换用效果
将坏了的部件更换之后，用尖锥碰触电网马上发出强烈电弧火光，说明正常了。

9、重装电蚊拍后盖板
这样电蚊拍后盖板重新装上，然后对电网进行高压放电试验，电蚊拍没有高压的故障就修复完成了。

揭秘电蚊拍电路原理图以及维修方法

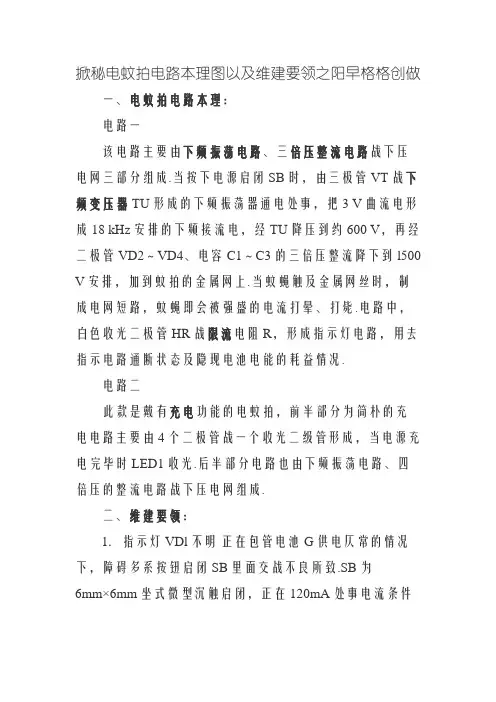

掀秘电蚊拍电路本理图以及维建要领之阳早格格创做一、电蚊拍电路本理：电路一该电路主要由下频振荡电路、三倍压整流电路战下压电网三部分组成.当按下电源启闭SB时，由三极管VT战下频变压器TU形成的下频振荡器通电处事，把3 V曲流电形成18 kHz安排的下频接流电，经TU降压到约600 V，再经二极管VD2～VD4、电容C1～C3的三倍压整流降下到l500 V安排，加到蚊拍的金属网上.当蚊蝇触及金属网丝时，制成电网短路，蚊蝇即会被强盛的电流打晕、打毙.电路中，白色收光二极管HR战限流电阻R，形成指示灯电路，用去指示电路通断状态及隐现电池电能的耗益情况.电路二此款是戴有充电功能的电蚊拍，前半部分为简朴的充电电路主要由4个二极管战一个收光二级管形成，当电源充电完毕时LED1收光.后半部分电路也由下频振荡电路、四倍压的整流电路战下压电网组成.二、维建要领：1．指示灯VDl不明正在包管电池G供电仄常的情况下，障碍多系按钮启闭SB里面交战不良所致.SB为6mm×6mm坐式微型沉触启闭，正在120mA处事电流条件下一再启闭，极简单制成里面触面氧化启路，换用新的大概者真足扫除锈蚀物后涂上一层薄锡即可排除障碍.2．VD1明，但是无下压.分解检建：按下启闭时听不到变压器T正在通电瞬间爆收的音频“吱……”声，用螺丝刀交战电网无火花，此局面证明振荡电路不处事.障碍本果多为VT益坏，焊下VT检测，创制该管e—c极启路，换用2N5609大概本型号新管即可排除障碍.如果脚头无此类管子，亦可用BC489、BC538、8050、9013 NPN型三极管代替.如果查看VT并已益坏、且通电后明隐收烫，证明变压器T里面线圈(更加下压线圈L3)打脱，须用共规格漆包线沉绕制，普遍那种障碍本去已几睹.3．下压缺累：本果多是c1～c3中有电容启路大概容量变小，大概二极管vD2～vD4其中之一益坏，须检测并调换新的；其余，电池G电压缺累(vDl明度明隐下落)也会制成下压不敷，只消调换新电池即可排除障碍.电蚊拍是顺变的本理，把曲流电顺形成接流电，再通过倍压，爆收一千多伏的曲流电压，用下压去电打蚊子.三、建理过程：1、用万用表曲流电压档丈量电池二端，仄常值应是3伏安排，矮于仄常值要调换电池.再查看电池夹是可死锈，如果有锈渍，要用砂布揩搞洁.2、查看微动启闭是可交战良佳，可用万用表电阻档丈量通断，便可推断是可交战良佳.如果交战良佳，收光二极管将被面明.可则要查看收光二极管.3、查看降压变压器曲流电阻，二组是0欧，一组是150欧安排，那组正在通电情况下丈量，接流电压正在350伏安排.4、查看振荡管.该管有二种型号：S8050、5609 .注意管足分散纷歧样，通电查看集电极(C)为0伏，基极（B）为3.4伏，收射极(E) 为2.8伏，B取E之间出入0.6——0.8伏.5、查看倍压电容.用万用表×1档正在路丈量电容二端，指针不偏偏背整面，便是佳的.如果打脱，指针便会偏偏背整面.电容打脱后，电蚊拍通电会收出吱吱声.6、查看降压二极管.用万用表×10档正在路丈量二极管二端，正反背电阻仄常便是佳的.如果打脱，指针便会偏偏背整面.7、查看网拍.用万用表曲流电压2500伏档正在路丈量网拍二端，曲流电压正在一千多伏以上便是仄常了.如果矮于七百多伏，电容便有打脱.丈量时注意仄安，预防电打.8、如果通电丈量网拍不电压，降压变压器不接流电压，那便是网拍有短路障碍.断电后，用万用表×10K档正在路丈量网拍二端，曲流电阻300K安排.。

电蚊拍改造与维修

电蚊拍改造与维修____________________________一乐（fat）一．改造这些年俺手上的蚊拍基本每把都改装过，改装时也走了不少弯路。

一开始俺觉得这东西的原理并不复杂，改装无非就是向着更高电压、更多储能的方向将电路的输出能量搞得更大就行了，可结果并不如我想象的那么简单，这个小电器要搞出好效果也有些地方要讲究。

要说怎么搞出好效果，俺先说说俺对“好效果”的理解：1、打到蚊子时要能打响（即能造成强烈的放电并发出响声），虽然打响了会造成“噪音”，但如果不发出响声，很难知道有没有打到蚊子，毕竟那小生物太小了，要在密密麻麻的网上仔细找蚊子是很困难的。

2、要能连发。

对于一只蚊子，一下放电也许只是将其击晕，但不一定能致命，只电击一次，蚊子掉地上一会又活过来的情况并不少见。

而且对于蚊子密集（十几只或几十只同时飞舞）的情况，连发能力太重要的，如果不能连发，面对几十只蚊子往往只能打到一两只，那会很郁闷的。

因此，一把电蚊拍面对几十只蚊子时能从容应付，轻轻挥动就能听到啪啪声连绵不绝，谈笑间能让几十只蚊子灰飞烟灭，才能算是对付蚊子的大杀器。

对于打响的要求，只要输出电压足够高就能实现，足够高的意思是要配合拍子的网间距离，电压能最好达到放电的临界电压附近，这样网间无飞虫或杂物时不会自放电，但一旦有飞虫进入，虫体相当于把放电距离缩短，马上能引发放电，电路的输出电压越接近临界电压，那么更小的虫也能引发放电，不会漏过。

如果电压高于临界电压，没虫时也会噼里啪啦地狂响，反而会让人搞不清楚到底打没打到蚊子了。

对不同的厂家的产品，拍子的网间距离是不同的，大厂的一般能达到5mm左右，质量差的三无产品，网间距离一般仅3mm左右，甚至见过仅有2mm的。

网间距离越大，临界电压也越高，要打响需要的电压也越高，但同时对飞虫的适应性越强，因为网间距离太小时，大一点的飞虫进入网间时会嵌在两层网之间造成短路，使电容放电后高压不能恢复，无法实现“连发”。

典型的电蚊拍电路图详解

典型的电蚊拍电路图详解
典型的电蚊拍电路图如下，它由电源、指⽰灯、振荡电路、升压变压器、倍压整流电路、电⽹、放电电阻组成。

电蚊拍电路原理图
1.电源指⽰灯，由于电池电压为3v，需要限流电阻R1予以限流；⽤于指⽰电路的通断；
2.振荡电路，由三极管S8050NPN型、限流电阻R2、反馈线圈L1、负载线圈L2组成，⿊点表⽰L1、L2的同名端，振荡电路的⽬的是将3v直流电变成交流电。

从电路分析这是⼀个典型的变压器反馈式振荡电路，接法是共集电极接法。

我们采⽤前⾯介绍的瞬时极性法分析其电路，设基极输⼊信号为+，则发射极信号为+，反馈回基极的信号也为+，属于正反馈电路，且直流通道具备，具备振荡条件；
振荡电路
3.升压变压器T：次级线圈L3匝数⼤于初级线圈L2，属于升压变压器，故输出电压U3＞U2，将输⼊电压升⾼到100v左右；
4.倍压整流电路，由电容C1、C2、C3....C5以及⼆极管VD1、VD2...VD5等组成；交流电U3的幅值为300v；则C1两端电压为300v，C3、C5两端的电压各是600v；根据⼆极管⽅向判断，每个⼆极管的充电电压为左正右负，电压取⾃于AB两端，则电⽹电压为600+600+300=1500v。

电蚊拍倍压整流
5.放电电路。

由电阻R3R4组成，这些电阻阻值很⾼，短时间内不会将电容上的电压卸放掉，在不⽤电蚊拍时为安全起见，通过这些电阻进⾏放电，放电电流⽅向如箭头所⽰。

文库修复充电电池漏液损毁的电蚊拍

排障：换好电池后，又发现线路板的走线铜箔有被腐蚀现象，测量后发现腐蚀的铜箔已经报废，遂去除之，用飞线连好原来连接的焊点，将有电池液的地方用无水酒精清洗干净，再用蜡封住。充电20分钟后测试已经可以有高压产生了，继续充电12小时，设备又可以正常使用了。
个人理解：虽然此设备的价值很低，但物尽其用是需要的，节约和敝帚自珍还是必须的。最主要是：解决问题的过程还是很享受的，呵呵。
修复充电电池漏液损毁的电击蚊拍
故障：电击蚊拍无高压了。 ቤተ መጻሕፍቲ ባይዱ
检查：拆开后发现：电池生锈并漏液了，看了一下电池型号Ni-cd，镍镉电池，找出家里的水素电池(废物利用嘛)，型号Ni-MH。这两种型号可以互换。
查看线路板：此机充电部分电路为220v市电，阻容降压，桥整充电（普通脉冲充电）。另外两个开关控制高压电的产生与否。整个电路板采取了浸蜡方式来防潮和防高压漏电。

电蚊拍工作原理及电路图详解(转)

电蚊拍工作原理及电路图详解（转）电子灭蚊拍(简称“电蚊拍”)以其实用、灭蚊(苍蝇或飞蛾等)效果好、无化学污染、安全卫生等优点，成为夏季畅销的小家电产品。

但生产厂家不提供线路图，给维修带来一定困难。

一、电蚊拍工作原理蝙蝠牌“电蚊拍”的电路如图1所示，它主要由高频振荡电路、三倍压整流电路和高压电击网Dw三部分组成。

按下电源开关SB，由三极管vT和变压器T构成的高频振荡器得电工作，把3V直流电变成18kHz左右的交流电，经T升压到约500v(L3两端实测)，再经二极管VD2～VD4、电容c1～c3三倍压整流升高到1500V左右，加到蚊拍的金属网Dw上。

当蚊蝇触及金属网丝时，虫体造成电网短路，即会被电流、电弧击晕、击毙。

一种像羽毛球拍的电子灭蚊拍,当有蚊子时,用灭蚊拍一扇,蚊子撞在灭蚊拍金属网上,"啪"的一声,蚊子便被高压击死.该电子灭蚊拍的电路原理测绘图见附图所示,供参考.这是一种变压器反馈式的振荡器,经变压器次级升压的电压,又经由C1~C4及D3~D5组成的倍压电路再升成千多伏高压.此高压接至间隔约2~3mm的叉指式绝缘的灭蚊拍网的两端,形成高压电网.该电路中C3所承受的电压最高,而且是储藏功能的电容,在使用中频繁充放电,导致C3较易损坏.当发生不能升压故障时,更换C3大多能排除故障.二、维修方法1．指示灯VDl不亮在保证电池G供电正常的情况下，故障多系按钮开关SB内部接触不良所致。

SB为6mm×6mm立式微型轻触开关，在120mA工作电流条件下频繁开关，极容易造成内部触点氧化开路，换用新的即可排除故障。

2．VD1亮，但无高压产生这时听不到变压器T在通电瞬间产生的音频“吱……”声，说明振荡电路不工作。

故障原因多为VT损坏，换用2N5609或D467新管即可排除故障。

如果手头无此类管子，亦可用8050、9013 NPN型三极管代替，效果不错。

如果检查VT并未损坏、且通电后明显发烫，说明变压器T内部线圈(尤其高压线圈L3)击穿，须用同规格漆包线重绕制，一般这种故障并不多见。

电蝇拍(电蚊拍)的工作原理与维修

电蝇拍（电蚊拍）的工作原理与维修
佳格YD-8836型电蝇拍的外观酷似网球拍。

其网架呈红色．网架中间有一个红色蝴蝶形隔架．把高压电网分成三部分：中间为高压线．两边为高压地线．高压线网与地线网之间的距离为5mm左右。

电蝇拍柄部为黑色．稍粗。

其内部装有电路板、铅蓄电池等部件。

220V的电压经过电容、电阻降压后．，再经过整流桥整流．变成直流电向4V铅蓄电池E充电(充电时发光二极管D1亮．指示正在充电)。

在电蝇拍柄部中间有一个三挡开关K．往前推．则高亮度二极管D2、D3、D4亮，同时接通电蝇拍电源。

由于D2、D3、D4安装在网架内圈底部．二极管的光束射向前方。

所以．电蝇拍可以作为照明用的电灯用．同时又可以作为电蝇拍用。

三挡开关K往后推．只能作为电蝇拍用。

当按下按钮开关SB时．工作指示二极管D5亮．说明电蝇拍的高压电路正在工作。

R5是三极管D905的上偏电阻．由L1、L2、R6、C5、D905组成的振荡电路工作．L3感应出约900V的电压。

其中．L1、L2用Φ0.22mm漆包线；L1(8匝)、L2(30匝)。

L3用Φ0.08mm漆包线；约1500匝。

T用的是EE13铁氧体作为变压器磁芯。

L3感应出的高电压经倍压电路升压后．向电容C11(14nF／2kv)充电。

当蚊蝇碰上电网时．缩小了高压线网与地线网之间的距离．高压线网向地线网放电．形成“啪啪”的电火花．将蚊蝇击死，达到。

电蚊拍改造与维修

电蚊拍改造与维修____________________________一乐（fat）一．改造这些年俺手上的蚊拍基本每把都改装过，改装时也走了不少弯路。

2、要能连发。

对于一只蚊子，一下放电也许只是将其击晕，但不一定能致命，只电击一次，蚊子掉地上一会又活过来的情况并不少见。

而且对于蚊子密集（十几只或几十只同时飞舞）的情况，连发能力太重要的，如果不能连发，面对几十只蚊子往往只能打到一两只，那会很郁闷的。

因此，一把电蚊拍面对几十只蚊子时能从容应付，轻轻挥动就能听到啪啪声连绵不绝，谈笑间能让几十只蚊子灰飞烟灭，才能算是对付蚊子的大杀器。

如果电压高于临界电压，没虫时也会噼里啪啦地狂响，反而会让人搞不清楚到底打没打到蚊子了。

对不同的厂家的产品，拍子的网间距离是不同的，大厂的一般能达到5mm左右，质量差的三无产品，网间距离一般仅3mm左右，甚至见过仅有2mm的。

电蚊拍“打不响”的原因

电蚊拍“打不响”的原因
记得刚买来电蚊拍使用时，电击蚊子还真有点像甩摔炮那样的感觉“叭叭”作响，不仅听着过瘾还能看见火光。

最近使用发现这“响劲儿”不但在减弱，而且有时在打蚊子时几乎听不到响声，只能看见小火花了，给电蚊拍充电后再使用也没有根本好转。

有一天晚上，已经关灯睡觉了，蚊子又来袭扰，听见“嗡嗡”声，拿起放在枕边的电蚊拍就扇动起来“盲打”蚊子。

这时发现电网上半部有几处在高压的作用下有明显的放电现象（在黑暗中有很清楚的金属网发红的现象）。

将电蚊拍拉至耳朵附近听听，能听到明显轻微的“嗞嗞”声，由此联想“打不响”是不是与这个问题有关？为了验证这个问题，第二天我将电蚊拍的电网部份作了清洁。

首先将功能开关放置中间档（充电档）防止在用水清洗时误碰开关产生高压电击。

用刷子沾上肥皂将电网正反面反复轻刷后，用清水再冲刷干净。

将冲刷干净后的电蚊拍挡挂在窗边晾干。

待晾干后，我将电蚊拍进行了电压测试，结果大有改观。

未清洁前测量的电压为1600V，清洁后的电压用数字表测量已溢出，换成2500V量程的指针式表测量为2150V。

晚上打蚊子，又恢复以前的“叭叭”作响，由“打不响”又回到打得响！这个验证说明电蚊拍经过一段时间使用，电网上有污物存在，不仅有灰尘，更有蚊子烧焦后的残留物存在，由于电网不洁，引起这种放电现象，使高压不足，因而才打不响！
BG1IWK
2012年7月19日。

电蚊拍改模板

电蚊拍改模板一、背景介绍电蚊拍是一种常见的家庭用品，用于杀灭蚊子和其他小昆虫。

但是，很多人在使用电蚊拍时发现，它的杀虫效果并不理想，而且还会产生较大的噪音和辐射。

因此，有些人对电蚊拍进行了改造，以提高其使用效果和安全性。

二、改造方法1.更换电池许多电蚊拍所配备的电池容量较小，导致使用时间短暂。

因此，在改造电蚊拍时，可以将原有的电池更换成容量更大的锂离子电池或镍氢电池。

这样可以延长使用时间，并提高杀虫效果。

2.增加LED灯许多改造者会在原有的电蚊拍上增加LED灯。

这样可以在夜晚或光线不好的情况下更方便地使用，并且可以提高杀虫效果。

3.加装保护网为了避免误触伤人或动物，一些改造者会在原有的电蚊拍上加装保护网。

这样可以保护用户和周围环境，并提高安全性。

4.调整电路有些改造者会对电蚊拍的电路进行调整，以提高杀虫效果和安全性。

例如，可以增加电容器或变压器，来提高输出功率和稳定性。

三、改造注意事项1.安全第一在进行电蚊拍改造时，一定要注意安全。

不要随意拆卸电蚊拍，并避免触碰高压部件。

另外，在使用改造后的电蚊拍时，也要注意安全。

2.技术要求进行电蚊拍改造需要具备一定的技术水平和知识储备。

如果您不具备相关技能，请勿轻易尝试。

3.保留原有功能在进行电蚊拍改造时，应尽可能保留原有的功能，并且不影响其正常使用。

四、总结通过对电蚊拍的改造，可以提高其使用效果和安全性。

但是，在进行改造之前，一定要注意安全，并具备相关技能和知识储备。

同时，在改造过程中也要保留原有的功能，并尽可能不影响其正常使用。

“天龙”牌电蚊拍的修理

“天龙”牌电蚊拍的修理
林文彬
【期刊名称】《家庭电子》
【年(卷),期】2005(000)09S
【摘要】“天龙”牌电蚊拍电路如图1所示。

其中四倍压电路如图2所示。

整块
线路板采用封蜡防潮、绝缘处理。

电路由2×1．5V五号电池供电，（当时测量电池实际电压为2．8V）按下SB按钮，HL：指示灯亮表示电路得电、3V电池正极经TC：升压变压器初级到VT。

VT、TC和C1等组成振荡电路。

R1是TC次级线圈的限流电阻。

AB两端电压AC340V左右，电路又经多级倍压，最终Hh两端达DC1．5kV左右的高压送到W：电极组成的网栅。

小小蚊虫遇如此高压必死无疑。

【总页数】1页(P29)
【作者】林文彬
【作者单位】江苏
【正文语种】中文
【中图分类】TN946.5
【相关文献】
1."天龙"牌电蚊拍的修理 [J], 林文彬
2.一种挥拍即可充电的电蚊拍的介绍 [J], 孙文斌
3.基于柔性拍杆电蚊拍的产品创意与设计 [J], 刘洁
4.从小作坊到全球知名电蚊拍企业的进阶之路 [J], 陈天标
5.当心不合格电蚊拍成“电人拍” [J], 张艳;薛玲
因版权原因，仅展示原文概要，查看原文内容请购买。

M890数字万用表修理续二

M890数字万用表修理续二前年买的电蚊拍因记不清收拾到什么地方，为此去年找了一整年也没有找到，仅能肯定就在家里。

今年不能继续再找一年吧？所以开春后就又买了一把。

这次买的质量稍微好些，内部自带电池。

猜想其高压线圈应该经过处理，在振荡工作时没有了明显的“吱、吱”叫声，以至于不好判断高压是否正常。

为了判断高压是否正常，5月18日早晨起来用M890F的1000V档直接去测量这个电蚊拍的高压，只听“啪”的一声，M890F液晶屏就什么都不显示啦！在微博上感叹，老哥还开玩笑说“哈哈，反正是你修好的，再修呗哈！”。

俺也就只好找时间再修啰。

就是这一拖有近5个月，今天有时间拿出坏表进行修理。

原来一直是担心这个高压会把TCL7106芯片烧坏，那就没法修理。

期间曾尝试修理一次，没有搞定，但看到过屏幕有显示。

所以确定核心部件没有故障，可修。

检修重点从电源控制部份开始。

检查发现有只10MΩ电阻已经开路，另外替换一只驱动三极管。

当年国产的3DG201虽说是引进产品，但质量还是参差不齐，找到标准的9014代替。

电源方面问题解决后把重点移到主板上。

在测量主板的IC芯片时，发现几个芯片电源脚与地脚均有短路情况。

看来这里有芯片损坏，好在主板芯片只有四只，逐个拆下检查即可。

首先拆下TC4011BP，短路情况仍然存在。

然后再拆下TL062CP，故障依然。

此时测量一次电容档输入的保护二极管，发现有一组存在短路。

通常这种整流二极管属非易损坏元件，应该是其所连接的芯片有问题。

旁边LM358P正是故障原件，拆下后短路现象消失。

这个运放的损坏和上次用M890C+电容档测量储高压电容造成的损坏一致，参见《M890C+数字万用表的修理》。

看来高压是在内部乱串，尽管当时不在电容档使用，仍击穿的是电容测量部份电路！重新焊回TC4011BP，TL062CP，用LM358替换LM358P。

装上电池开机，显示一切正常。

粗略测量直流电压、电阻、电容与老表测量值比较，均在我的忍受误差范围内。

康铭KM-3801型电蚊拍不充电故障检修

康铭KM-3801型电蚊拍不充电故障检修
方位
【期刊名称】《家电维修》
【年(卷),期】2022()8
【摘要】一只康铭KM-3801型电蚊拍,充电8小时后仍无法正常工作。

该电蚊拍实绘电路如图1所示。

经查,4V铅蓄电池已损坏。

为保证维修质量,拆除充电电路不用,并换上为容量大、寿命长且带充放电保护板的18650锂电池(4.2V),最后给电蚊拍加装一个直流充电插座,其连线接电池的正负端。

【总页数】1页(P45-45)
【作者】方位
【作者单位】不详
【正文语种】中文
【中图分类】TM9
【相关文献】
1.检修轿车充电系统不充电故障
2.环保型电容储能式电蚊拍的设计与实现
3.一种挥拍即可充电的电蚊拍的介绍
4.基于柔性拍杆电蚊拍的产品创意与设计
5.电蚊拍充电电路改进
因版权原因，仅展示原文概要，查看原文内容请购买。
