点对点光纤布线设计方案

合集下载

实验四 SDH光传输点对点组网配置实验2

实验二 SDH光传输点对点组网配置实验专业：通信工程班级：通信111姓名：张萍学号：2011136129一、实验目的通过本实验了解2M业务在点对点组网数据配置。

二、实验器材1、OSN1500B传输设备1套、METRO1000设备1套2、实验用维护终端若干。

三、实验原理1、采用点对点组网方式时，需要两套SDH设备。

2、本实验设备间光纤实际连接图如下：3、ODF光纤配线架连接示意图如下：四、实验步骤1、首先按照业务要求准备好配置数据脚本SDH1配置：#1:login:"szhw","nesoft";:cfg-init-all;:cfg-set-devicetype: OptiXOsn1500,1500B;:cfg-set-nename:64,"SDH1";:cfg-add-board:5,ssq1sl4:6,ssr1eft4:7,ssr1pl1:9,ssr1eow:10,aux:12 ,ssn1sl4:13,ssn1sl4:81,ssq2ecxl:83,gscc:18&&19,piu:20,ssr1fan;:cfg-set-telnum:9,1,101;:cfg-set-meetnum:9,999;:cfg-set-lineused:9,13,1,used;:cfg-set-meetlineused:9,13,1,used;:cfg-set-synclass: 81,1,0xf101;:cfg-add-xc:0,7,1&&2,0,0,13,1,1,1&&2,vc12;:cfg-add-xc:0,13,1,1,1&&2,7,1&&2,0,0,vc12;:cfg-verify;:cfg-get-nestate;:logout;将以上命令行编辑成一个文本文件：如“SDH1.txt”SDH2配置：#2:login:"szhw","nesoft";:cfg-init-all;:cfg-set-devicetype:OptiXM1000V300,subrackI;:cfg-set-nename:64,"SDH2";:cfg-add-board:5,oi4d:6,sp2d:3,eft;:cfg-set-telnum:14,1,102;:cfg-set-meetnum:14,999:cfg-set-lineused:14,5,1,used;:cfg-set-meetlineused:14,5,1,used;:cfg-set-synclass:13,2,0x0501,0xf101;:cfg-add-xc:0,6,1&&2,0,0,5,1,1,1&&2,vc12;:cfg-add-xc:0,5,1,1,1&&2,6,1&&2,0,0,vc12;:cfg-verify:cfg-get-nestate;:logout将以上命令行编辑成一个文本文件：如“SDH2.txt”2、数据准备完成后通过EB平台对SDH进行配置（注：老师先启动EB服务器的验证模式）（1）在Windows2000的桌面上双击快捷图标，成功启动Ebridge 软件后，出现如图一所示的界面。

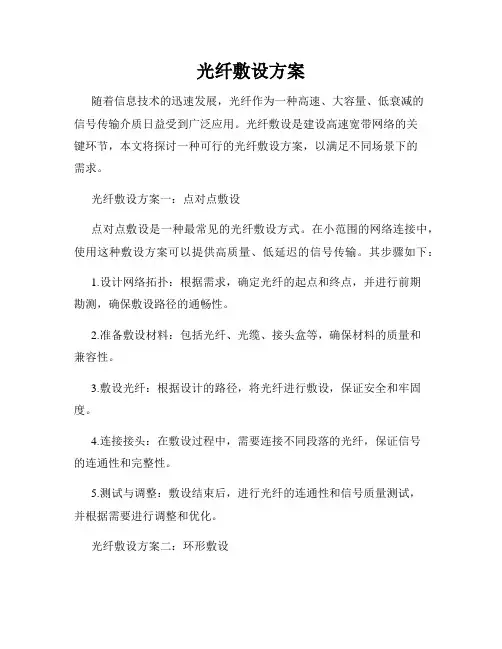

光纤敷设方案

光纤敷设方案随着信息技术的迅速发展，光纤作为一种高速、大容量、低衰减的信号传输介质日益受到广泛应用。

光纤敷设是建设高速宽带网络的关键环节，本文将探讨一种可行的光纤敷设方案，以满足不同场景下的需求。

光纤敷设方案一：点对点敷设点对点敷设是一种最常见的光纤敷设方式。

在小范围的网络连接中，使用这种敷设方案可以提供高质量、低延迟的信号传输。

其步骤如下：1.设计网络拓扑：根据需求，确定光纤的起点和终点，并进行前期勘测，确保敷设路径的通畅性。

2.准备敷设材料：包括光纤、光缆、接头盒等，确保材料的质量和兼容性。

3.敷设光纤：根据设计的路径，将光纤进行敷设，保证安全和牢固度。

4.连接接头：在敷设过程中，需要连接不同段落的光纤，保证信号的连通性和完整性。

5.测试与调整：敷设结束后，进行光纤的连通性和信号质量测试，并根据需要进行调整和优化。

光纤敷设方案二：环形敷设环形敷设是一种适用于复杂网络环境的光纤敷设方案。

在需要多个节点互联的场景下，使用环形敷设可以提供灵活、可靠的网络连接。

其步骤如下：1.规划环形拓扑：根据网络节点的位置和互联需求，确定环形的大致位置和节点连接方式。

2.选择光纤类型：根据环境需求和预算限制，选择适合的单模光纤或多模光纤。

3.敷设光纤：按照规划好的环形路径，进行光纤的敷设，注意保持路径的连续性和光纤的安全。

4.安装连接设备：在环形节点处安装光纤交换机或光端机等连接设备，确保信号传输的稳定性。

5.测试与调整：完成敷设后，进行光纤的连接测试和性能调整，确保网络的正常运行。

光纤敷设方案三：树状敷设树状敷设是一种适用于较大规模网络的光纤敷设方案。

它具有层次清晰、可扩展性强的特点，适用于需要分级管理和大量节点互联的场景。

其步骤如下：1.规划树状拓扑：根据网络节点的位置和互联需求，设计合理的树状结构，确定各级节点的位置。

2.选择光纤类型：根据传输距离和容量要求，选择适合的单模光纤或多模光纤。

3.敷设光纤：按照树状结构，从主干节点开始，逐级敷设光纤，注意保持每个分支的连通性和节点间的平衡性。

实验四点对点数字光纤传输实验

实验四点对点数字光纤传输实验一．实验目的1．了解点对点光纤传输网的的结构和工作原理。

2．熟悉光纤收发器的使用方法。

二．实验原理点对点光纤传输网利用光纤将相对位置较近（小于10km）的用户连接起来，每一个用户都能提供随机的发送/接收数据功能的网络。

本实验系统结构如图4.1所示：TER850光纤收发器1 TER850光纤收发器2图4.1 点对点光纤传输网结构仪器介绍：1．TER850光纤收发器TER850光纤收发器的外观如图4.2所示。

TER850光纤收发器的工作原理：将从RJ45插座接收到的电信号转换为光信号，再将光信号通过光输出口（TX）发送到光纤中传输。

将从光输入口（RX）接收到的光信号转换为电信号，再将电信号通过RJ45插座发送到电缆中传输。

主要特点包括：1）RJ45插座：通过双绞线外接其他网络设备（如计算机）。

DC电源插座：外接DC+5V，1.5A电源。

SC光纤连接头：其中有一个光输出口（TX）和一个光输入口（RX）。

通过光纤活动连接器发送或接收光信号。

2）三个LED指示灯：Power指示灯：接通DC+5V，1.5A电源时，该指示灯亮。

TX Link/Rx指示灯，有两种状态：亮：表示RJ45端口正常连接到网络。

闪烁：表示正从RJ45端口接收数据。

FX Link/Rx指示灯，有两种状态：亮：表示SC光纤连接头正常连接到网络。

闪烁：表示正从SC光纤连接头接收数据。

2）100Mbps数据传输率3）自动检测半双工/全双工模式。

4）全双工模式下支持2KM以上的远程传输。

5）标准RJ45插座和连接头及引脚定义。

图4.2 TER850光纤收发器的外观标准RJ45插座和连接头的外形如图4.3所示。

图4.3 标准RJ45插座和连接头的外形TER850光纤收发器通过交叉网线与计算机的网卡接口连接如图4.4所示。

TER850 计算机图4.4 TER850光纤收发器通过交叉网线与计算机的网卡接口连接三．实验设备1．TER-850光纤收发器两台2．AC/DC电源转换器两个3．多模室内光缆10米4．两端带RJ-45连接头的交叉网线两条四．实验步骤1．根据系统结构图4.1将各设备连接起来。

SDH点对点组网配置

SDH点对点组网配置SDH点对点组网配置一、实验目的通过本实验了解2M业务在点对点组网方式时候的配置。

二、实验器材1、155/622M SDH传输设备2套。

2、实验用维护终端若干。

三、实验内容说明以OPTIX 155M/622组网时候为例实际连接图如下：ODF光纤配线架连接示意图如下：四、实验步骤注意：1、实验前为避免引起不必要的冲突，参与实验的学生均在实验指导老师的安排下，采用不同的用户名登陆（登陆ID、密码都是学生的终端编号+10）。

具体如下：2、做本实验之前，参与实验学生应对SDH的原理、命令行有比较深刻的了解。

以下范例是1号用户（密码为NESOFT）所配置的配置命令行点对点传输实验本实验要求:在SHD1的PL1 2M板的1~`8端口和SHD3的SP1D 2M板的1~8端口之间之间有2M业务连通。

SDH1配置：#1:login:1,"nesoft" //登陆ID号为1的网元:per-set-endtime:15m&24h,1990-0-0,0*0; //停止性能监视:cfg-init; //初始化所有系统:cfg-set-nepara:nename="网元-1":device=sbs622:bp_type=type3:gne=true; //网元设备属性:cfg-create-lgcsys:sys1; //创建逻辑系统:cfg-set-sysname:"sys1"; //设置逻辑系统名称:cfg-create-board:1,pl1:8,et1:9,gtc:11,sl4:12,sl4:15,stg:18,ohp2;//创建板位:cfg-set-gtcpara:work_mode=main; //设置GTC板工作模式:cfg-set-xcmap:xlwork,9,gtc;// //配置逻辑设备交叉板:cfg-set-ohppara:tel1=101; //配置公务电话号码:cfg-set-ohppara:meet=999:reqt=5:dial=dtmf; //配置会议电话号码:cfg-set-ohppara:rax=sys1; //允许通话逻辑系统:cfg-set-stgpara:sync=intr:syncclass=intr;//设置网元时钟参数:cfg-set-gutumap:t1,1,pL1,0; //逻辑设备到物理设备的映射:cfg-set-gutumap:gw1,11,sl4,0;:cfg-set-tupara:tu1,1&&8,np; // 配置支路板属性:cfg-set-attrib:155:2f:bi:nopr:tm:line; //配置逻辑设备属性:cfg-init-slot; //初始化所有时隙配置//1站--3站的2M业务:cfg-create-vc12:sys1,gw1,1&&8,sys1,t1,1&&8;:cfg-create-vc12:sys1,t1,1&&8,sys1,gw1,1&&8; //E1业务配置:cfg-checkout; //配置校验下发:cfg-get-nestate; //查看网元是否进入正常运行态将以上命令行编辑成一个文本文件SDH3配置：#3:login:1,"nesoft";:per-set-endtime:15m&24h,1990-0-0,0*0;:cfg-init;:cfg-set-nepara:device=sbs155a:nename="网元-3":gne=false;:cfg-create-lgcsys:sys1;:cfg-set-sysname:"sys1";:cfg-create-board:11,oi4:12,oi4:3,sp1d:9,x42:15,stg:18,ohp2;:cfg-set-xcmap:xlwork,9,x42;:cfg-set-ohppara:tel1=103;:cfg-set-ohppara:meet=999:reqt=5:dial=dtmf;:cfg-set-ohppara:rax=sys1;:cfg-set-stgpara:sync=e1s8k:syncclass=e1s8k&intr:cfg-set-gutumap:t3,3,sp1d,0;:cfg-set-tupara:tu3,1&&8,np;:cfg-set-gutumap:ge1,11,oi4,0;:cfg-set-attrib:155:2f:bi:nopr:tm:line;:cfg-init-slot;//3站--1站的2M业务:cfg-create-vc12:sys1,ge1,1&&8,sys1,t3,1&&8;:cfg-create-vc12:sys1,t3,1&&8,sys1,ge1,1&&8;:cfg-checkout;:cfg-get-nestate;将以上命令行编辑成一个文本文件通过EB平台对SDH进行配置（注：老师先启动SDH服务器的验证模式）在Windows2000的桌面上双击快捷图标，成功启动Ebridge软件后，出现如图一所示的界面。

点对点电路及裸光纤专线方案及报价[20113月8日]

点对点电路与裸光纤专线方案与报价目录1、贵单位需求 (2)2、需求分析 (2)3、接入解决方案 (3)4、施工引线工程施工引线、设备架设方案 (5)5、综述 (6)6、附录 (7)一、贵司需求：贵司因其业务的发展，现有条专线租用需求：（1）、光纤专线：路由由联至贵公司国机房，共计条芯裸纤；（2）、点对点2Mbps电路：路由由联至贵公司国机房，共计条电路；二、需求分析：分析上述贵司根据其需求，要求租用线路带宽以及形式符合其发展业务的需求。

三、接入解决方案：根据我司现资源状况进行接入方案设计，如下图所示：（1）、XX办公楼专线路由：从DD大厦监控室引出光纤到贵司BB办公楼，我司提供裸纤，贵司按自己所需传输带宽大小自备光传输设备，即可使DD大厦相应的信息流传回贵司办公楼。

（2）、XX——XX办公楼专线路由：贵司BB办公楼架设一台华为Metor1000传输设备纳入我司AA城域传输网，CC大厦至金盘中心机房对开PDH光端机，在金盘中心机房通过PDH2M跳接AA城域网至贵司BB办公楼。

在CC大厦和贵司BB办公楼各加一台2M协转转换成RJ45口接入汇聚交换机，汇集交换机连到CC相应设备。

（3）、XX——XX专线路由：贵司BB办公楼架设一台华为Metor1000传输设备纳入AA 城域传输网，AA交通运政大楼至金盘中心机房对开PDH光端机，在金盘中心机房通过PDH设备，进行2M跳线接AA城域网转至BB港澳大厦机房再至贵司BB办公楼。

在AA交通运政大楼和贵司BB办公楼各加一台2M协转转换成RJ45口接入汇聚交换机，汇集交换机连到运政相应设备。

（4）、XX——XX办公楼专线路由：贵司BB办公楼架设一台华为Metor1000传输设备纳入AA 城域传输网，至对开PDH光端机，在金盘中心机房通过PDH2M跳接AA城域网至贵司BB办公楼。

在EE和贵司BB办公楼各加一台2M协转转换成RJ45口接入汇聚交换机，汇集交换机连到相应设备。

点对点电路与裸光纤专线方案与报价

在CC大厦和贵司BB办公楼各加一台2M协转转换成RJ45口接入汇聚交换机，汇集交换机连到CC相应设备。

（3）、XX——XX专线路由：贵司BB办公楼架设一台华为Metor1000传输设备纳入AA城域传输网，AA交通运政大楼至金盘中心机房对开PDH光端机，在金盘中心机房通过PDH设备，进行2M跳线接AA城域网转至BB港澳大厦机房再至贵司BB办公楼。

在AA交通运政大楼和贵司BB办公楼各加一台2M协转转换成RJ45口接入汇聚交换机，汇集交换机连到运政相应设备。

（4）、XX——XX办公楼专线路由：贵司BB办公楼架设一台华为Metor1000传输设备纳入AA城域传输网，至对开PDH光端机，在金盘中心机房通过PDH2M跳接AA城域网至贵司BB办公楼。

在EE和贵司BB办公楼各加一台2M协转转换成RJ45口接入汇聚交换机，汇集交换机连到相应设备。

室外点对点无线网桥解决方案

室外点对点无线网桥解决方案一、引言室外点对点无线网桥是一种用于建立两个或者多个建造物之间的无线通信连接的技术。

该解决方案可提供高速、稳定的数据传输，适合于各种室外环境，如校园、工业园区、农村地区等。

本文将详细介绍室外点对点无线网桥解决方案的设计要点、部署步骤和性能评估。

二、设计要点1. 频段选择：选择适合室外环境的频段是设计室外点对点无线网桥的首要任务。

常用的频段包括2.4GHz和5GHz，其中2.4GHz适合于长距离传输，但受到干扰较多；5GHz适合于短距离传输，但受到障碍物的影响较大。

根据实际情况选择合适的频段。

2. 天线选择：天线是室外点对点无线网桥的核心组成部份，直接影响信号传输的质量和距离。

根据需要选择合适的天线类型，如定向天线、全向天线等。

同时，天线的安装位置也需要考虑，要确保两个建造物之间的视线畅通。

3. 安全性保障：室外点对点无线网桥的安全性至关重要。

采用加密技术，如WPA2-PSK或者WPA3-PSK，保护数据传输的安全性。

此外，还可以采用MAC地址过滤、访问控制列表等方式，限制无权访问的设备接入网络。

4. 抗干扰能力：室外环境中存在各种干扰源，如其他无线设备、电磁干扰等。

为了提高室外点对点无线网桥的抗干扰能力，可以选择具有频谱分析功能的设备，及时发现和排除干扰源。

三、部署步骤1. 网络规划：根据实际需求，确定室外点对点无线网桥的传输速率、覆盖范围和设备数量等参数。

根据这些参数进行网络规划，包括确定设备的位置、天线的方向和角度等。

2. 设备安装：根据网络规划的结果，安装室外点对点无线网桥设备。

确保设备的稳固性和防护性，避免受到恶劣天气的影响。

同时，注意设备之间的距离和对准度，保证信号传输的稳定性。

3. 网络配置：对室外点对点无线网桥进行网络配置，包括IP地址分配、子网掩码设置、网关配置等。

同时，进行安全性配置，如设置加密方式、密码等。

确保网络的稳定和安全。

4. 调试测试：完成网络配置后，进行调试测试。

SDH光传输点对点组

SCB
1T1R 2T2R
SCB
1T1R 2T2R
4 配置业务数据脚本 SDH1配置
#1:login:”szhw”,”nesoft”; 登陆设备 :cfg-init-all; 初始配置数据 :cfg-set –devicetype:OptiXM1000v300,subrackI; 定义设备硬件类型 :cfg-set-nename:64,”SDH1”: 定义设备名称 :cfg-add-board: 5,oi4d:6,sp2d:3,eft; 配置设备硬件单板 :cfg-set-telnum:14,1,101; 配置公务电话 :cfg-set-meetnum:14,999; 配置会议电话 :cfg-set-lineused: 14,5,2,used; 配置公务电话可用光 :cfg-set-meetlineused:14,5,2,used; 配置公务电话可用光 :cfg-set-synclass:13,1,0xf101; 配置时钟源 :cfg-add-xc:0,6,1&&2,0,0,5,2,1,1&&2,vc12;配置交叉业务，由支路连通到光路时隙。 :cfg-add-xc:0,5,2,1,1&&2,6,1&&2,0,0,vc12; 配置交叉业务，由支路连通到支路 :cfg-verify; 新数据校验生效 : cfg-get-nestate; 查询设备运行状态 :logout 退出
SDH光传输点对点组网配置
1.1传输网的物理拓扑结构 1.2传输设备配置流程 2.任务实施
5-302
1.1传输网的物理拓扑结构
(1) 线性拓扑
（2）星形拓扑
（3）树形拓扑
(4) 环形拓扑
（5）网孔形拓扑

光纤布线方案设计

光纤布线方案设计随着科技的飞速发展，互联网已成为我们生活中不可或缺的一部分。

而在网络通信中，光纤布线方案设计的重要性不言而喻。

它不仅关乎到网络的速度和稳定性，也是确保信息安全的关键因素。

本文将探讨光纤布线方案设计的主要步骤和考虑因素。

进行需求分析是光纤布线方案设计的第一步。

我们需要明确网络拓扑结构和设备之间的连接关系。

同时，需要考虑未来网络扩展的可能性，以便于设计出更加灵活的布线方案。

还需要对数据中心的规模、建筑结构、设备位置等进行详细的了解。

在需求分析的基础上，我们需要选择合适的光纤产品和布线解决方案。

选择时需要考虑产品的性能、可靠性、成本等因素。

同时，还需要考虑产品的兼容性和可维护性。

对于光纤类型，单模光纤和多模光纤的选择应根据实际需求而定。

单模光纤适用于长距离传输，而多模光纤适用于短距离传输。

布线路由设计是光纤布线方案设计的核心部分。

它决定了网络设备的连接方式和数据传输的路径。

在设计时，我们需要考虑建筑物的结构、空间布局、电源分布等因素。

同时，还需要考虑未来网络扩展的需求，以便于设计出更加灵活的布线路由。

光纤端接方案设计是光纤布线方案设计的关键环节之一。

它决定了光纤连接器的类型、数量和位置。

在设计时，我们需要考虑连接器的机械性能、光学性能和环境适应性等因素。

同时，还需要考虑未来维护的需求，以便于设计出更加易于维护的端接方案。

在完成光纤布线方案设计后，我们需要进行施工和验收。

在施工过程中，我们需要严格遵守设计图纸的要求，确保光纤的正确安装和连接。

同时，还需要对施工过程进行全面的监控和管理，以确保施工质量和进度。

在验收时，我们需要对光纤布线系统进行全面的测试和验证，确保其性能和可靠性达到预期要求。

光纤布线方案设计是网络通信中的重要环节之一。

我们需要在充分了解需求的基础上，选择合适的产品和解决方案，并按照规范进行布线路由设计和光纤端接方案设计。

我们还需要在施工过程中严格遵守设计图纸的要求，并对施工过程进行全面的监控和管理。

光纤入户的几种解决方案

光纤入户的几种解决方案光纤入户是指将光纤网络接入用户住宅或办公室，提供高速稳定的网络连接。

光纤入户解决方案的选择取决于用户的需求、网络规模以及预算等因素。

下面将介绍几种常见的光纤入户解决方案。

一、光纤到户（FTTH）光纤到户是一种最常见的光纤入户解决方案。

它将光纤网络延伸到用户住宅或办公室的墙内，提供高速稳定的网络连接。

FTTH解决方案可以分为点对点（P2P）和光纤分布式架构（PON）两种。

1. 点对点（P2P）解决方案P2P解决方案是指每个用户都拥有独立的光纤连接，从光分纤盒到用户终端设备的光纤线路是独立的。

这种解决方案提供了更高的带宽和更低的延迟，适用于对网络速度和稳定性要求较高的用户。

2. 光纤分布式架构（PON）解决方案PON解决方案是指多个用户共享一根光纤线路，通过光分纤盒将光信号分发给不同的用户。

PON解决方案可以进一步分为EPON和GPON两种。

- EPON（Ethernet Passive Optical Network）是基于以太网技术的光纤分布式架构，适用于小型网络规模和带宽需求较低的用户。

- GPON（Gigabit Passive Optical Network）是基于Gigabit技术的光纤分布式架构，适用于大型网络规模和带宽需求较高的用户。

二、光纤到楼（FTTB）光纤到楼是指将光纤网络接入到楼宇内，然后通过传统的铜线或者局域网（LAN）将网络信号传输到用户住宅或办公室。

这种解决方案适用于楼宇内部已有布线的情况，可以节省部分成本。

1. 光纤到楼顶（FTTRO）FTTRO解决方案是指将光纤网络接入到楼宇的顶部，然后通过无线信号或者有线传输将网络信号传输到用户住宅或办公室。

这种解决方案适用于楼宇内部没有布线或者布线困难的情况，可以提供灵活的网络覆盖。

2. 光纤到楼下（FTTBl）FTTB解决方案是指将光纤网络接入到楼宇的底部，然后通过传统的铜线或者局域网（LAN）将网络信号传输到用户住宅或办公室。

光纤入户的几种解决方案

光纤入户的几种解决方案光纤入户是指将光纤网络接入用户住宅或者办公室，为用户提供高速、稳定的网络连接。

在实际应用中，光纤入户有多种解决方案，下面将详细介绍其中的几种常见方案。

一、点对点（P2P）光纤入户方案点对点（P2P）光纤入户方案是指将一根光纤从光纤节点直接引入用户住宅或者办公室。

这种方案的特点是网络稳定性高、带宽大、延迟低，适合于对网络质量要求较高的用户。

具体实施步骤如下：1. 网络规划：根据用户需求和网络覆盖范围，确定光纤节点的位置和用户住宅或者办公室的布线方案。

2. 光缆敷设：在光纤节点和用户住宅或者办公室之间敷设光缆，保证信号传输的稳定性和可靠性。

3. 光纤接入：在用户住宅或者办公室内设置光纤接入盒，将光纤连接到接入盒，实现光纤网络的接入。

4. 网络配置：根据用户需求，配置相应的网络设备，如路由器、交换机等，确保网络连接的畅通和稳定。

二、光纤到户（FTTH）方案光纤到户（FTTH）方案是指将光纤网络延伸到用户住宅或者办公室内，为用户提供高速、稳定的网络连接。

这种方案的特点是带宽大、传输速度快，适合于大型住宅小区和商业楼宇等场景。

具体实施步骤如下：1. 光缆引入：在住宅小区或者商业楼宇内引入光缆，将光纤网络延伸到用户住宅或者办公室内。

2. 光分纤箱设置：在住宅小区或者商业楼宇内设置光分纤箱，将光纤连接到分纤箱，实现光纤网络的分发。

3. 光接入盒设置：在用户住宅或者办公室内设置光接入盒，将光纤连接到接入盒，实现光纤网络的接入。

4. 网络配置：根据用户需求，配置相应的网络设备，如光猫、路由器等，确保网络连接的畅通和稳定。

三、光纤到楼（FTTB）方案光纤到楼（FTTB）方案是指将光纤网络延伸到楼内，通过楼内布线将光纤信号传输到用户住宅或者办公室内，为用户提供高速、稳定的网络连接。

这种方案的特点是布线简单、成本较低，适合于中小型住宅小区和办公楼等场景。

具体实施步骤如下：1. 光缆引入：在楼外引入光缆，将光纤网络延伸到楼内。

点对点电路及裸光纤专线方案及报价[20113月8日]

点对点电路与裸光纤专线方案与报价目录1、贵单位需求 (2)2、需求分析 (2)3、接入解决方案 (3)4、施工引线工程施工引线、设备架设方案 (5)5、综述 (6)6、附录 (7)一、贵司需求：贵司因其业务的发展，现有 _条专线租用需求：(1) ______________________________ 、光纤专线：路由由____ 联至贵公司国_____________________________ 机房，共计—条—芯裸纤；(2) __________________________________________ 、点对点2Mbps电路：路由由________________________________________ 联至贵公司国机房，共计______ 条 ____ 电路；二、需求分析：分析上述贵司根据其需求，要求租用线路带宽以及形式符合其发展业务的需求。

三、接入解决方案：根据我司现资源状况进行接入方案设计，如下图所示：(1)、XX办公楼专线路由：从DD大厦监控室引出光纤到贵司BB办公楼，我司提供裸纤，贵司按自己所需传输带宽大小自备光传输设备，即可使DD大厦相应的信息流传回贵司办公楼。

(2)、XXXX办公楼专线路由：贵司BB办公楼架设一台华为MetorlOOO传输设备纳入我司AA城域传输网，CC大厦至金盘中心机房对开PDH光端机，在金盘中心机房通过PDH2軌接AA城域网至贵司BB办公楼。

在CC大厦和贵司BB办公楼各加一台2M协转转换成RJ45口接入汇聚交换机，汇集交换机连到CC相应设备。

(3)、XXXX专线路由：贵司BB办公楼架设一台华为MetorlOOO传输设备纳入AA 城域传输网，AA交通运政大楼至金盘中心机房对开PDH光端机，在金盘中心机房通过PDF设备，进行2M跳线接AA城域网转至BB港澳大厦机房再至贵司BB办公楼。

在AA交通运政大楼和贵司BB办公楼各加一台2M协转转换成RJ45 口接入汇聚交换机，汇集交换机连到运政相应设备。

光纤布线工程典型方案

光纤布线工程典型方案一、项目背景随着信息化建设的不断发展，企业、学校、医院等机构对网络通信的需求日益增长，传统的铜质布线已经不能满足日益增长的网络通信需求。

而光纤作为一种高速、大容量、抗干扰能力强的传输媒介，越来越受到广泛关注。

因此，光纤布线工程已经成为提升信息化建设的重要手段之一。

二、光纤布线工程概述光纤布线工程是将光纤作为传输介质，通过光纤设备连接网络设备，实现网络通信的布线工程。

光纤布线工程的设计和施工对网络通信的可靠性、抗干扰能力和传输速率等都有着重要影响。

三、光纤布线工程方案设计要点在进行光纤布线工程时，需要考虑以下几个要点：1. 环境调研在进行光纤布线工程前，需要对施工环境进行充分的调研，包括建筑结构、管道走向、电缆敷设、电磁环境等，并做好相应的记录和分析。

2. 光纤布线技术选择在选择光纤设备时，需要充分考虑传输距离、传输容量、故障率、成本等因素，选择合适的光纤设备。

3. 布线规划根据需求和环境情况进行光纤布线规划，包括光缆走向、光纤连接点、光缆接头盒位置等。

4. 光缆敷设在进行光缆敷设时，需要考虑管道走向、弯曲半径、拉力、弯曲损耗等因素，确保光缆的质量和性能。

5. 连接接头在进行光缆连接时，需要严格按照连接标准进行操作，保证连接的质量和稳定性。

6. 线路管理在光纤布线工程完成后，需要进行线路管理，包括标识、记录、维护等工作。

四、光纤布线工程实施流程1. 现场调研在进行光纤布线工程前，需要进行现场调研，了解施工环境，确保设计方案的可行性。

2. 设计方案根据现场调研情况，制定光纤布线工程设计方案，包括光缆走向、光纤连接点、接头盒位置等。

3. 材料采购根据设计方案，采购符合要求的光缆设备和材料。

4. 施工首先进行管道准备和铺设，包括管道清理、光缆拉线以及光缆敷设等工作。

5. 连接接头在光缆铺设完成后，进行光缆连接，确保连接的质量和稳定性。

6. 测试验收在光纤布线工程完成后，进行光缆测试和验收，保证光缆的质量和性能。

点对点光纤数据传输系统的设计

点对点光纤数据传输系统的设计作者：王思宇洪峰来源：《电子技术与软件工程》2016年第14期摘要针对数据传输系统速度、距离和稳定性等要求的不断提高，设计了一种基于低振幅差分信号技术和光纤技术的点对点光纤数据传输系统。

该系统结合LVDS 技术速率高、功耗低、噪声低的特点以及光纤通信容量大、传输距离远的优点，解决了数据传输系统遇到的许多难题。

对数据传输系统的设计分别从设计方案、硬件实现两方面进行了详细研究和描述，并进行了实验。

【关键词】光纤通信光电转换光收发模块低压差分信号随着信息技术的发展，一方面数据传送量越来越大、传输速度越来越快，另一方面电子产品（特别是便携式产品）对低功耗设计提出了更高的要求。

低压差分信号（Low Voltage Differential Signal，LVDS）技术是一个高速度（可达800Mbps以上）、低功耗、低噪声的通用接口标准，它能够在广泛的应用领域里解决高速数据传输的瓶颈问题。

而LVDS技术的高速度低功耗也导致了其不能远距离传播，而光纤技术正可以弥补这一不足。

点对点光纤数据传输系统便是基于LVDS技术与光纤技术来实现数据的传输的。

1 系统概述点对点光纤数据传输系统主体为数字光收发一体机（数字光发送机和数字光接收机），之间由10m单模光纤连接，安装在测试主板上，设计框图如图1所示。

为了实现信号在光纤中的传输，需要先将电信号转化成为光信号，之后再转化成电信号发送到接收端来进行传输。

数字光收发一体机由数字光发送模块和数字光接收模块组成，四路LVDS信号从数字光发送模块输入端输入之后进行并串转换、电平转换，半导体激光器调制之后，输出调制光信号，再输入到接收模块的光接收次模块（Receiver Optical Subassembly，ROSA），经过光电转换电路，放大电路，电平转换，最后进过串并转换，输出LVDS信号。

2 工作原理2.1 LVDS的工作原理低压差分信号（LVDS）是一种新型的数据传输和接口技术，核心是采用极低的电压摆幅差分传输数据，可以实现点对点的数据传输。

光缆线路组网方案

光缆线路组网方案1. 引言在现代信息技术发展的背景下，网络已经成为人们工作和生活中不可或缺的一部分。

而光缆作为网络传输的重要媒介之一，具备大带宽、低延迟和高可靠性的特点，被广泛应用于各类网络环境中。

本文将介绍一种光缆线路组网方案，该方案可以灵活满足不同场景下的网络需求。

2. 方案概述光缆线路组网方案是通过将多条光缆连接起来，形成一个完整的网络传输链路。

它可以分为点对点连接和点对多连接两种形式。

点对点连接适用于需要高速、专用网络的场景，如数据中心内部的服务器互联。

点对多连接适用于数据中心和用户之间的连接，例如数据中心提供给用户的云服务。

3. 点对点连接方案点对点连接方案是指将两个设备通过一条直接的光缆连接起来，实现高速、低延迟的数据传输。

在点对点连接中，常用的光缆类型有多模光缆和单模光缆。

多模光缆适用于短距离传输，单模光缆适用于长距离传输。

3.1 多模光缆点对点连接多模光缆是指光传输的模式有多个，其中常见的有62.5/125μm和50/125μm两种。

光源一般采用VCSEL发射器，其工作波长为850nm。

在点对点连接中，需要使用光模块对光缆进行光电转换。

光模块可以通过光纤接口将光信号转换为电信号，并传输到相应的设备。

多模光缆点对点连接方案适用于短距离传输，传输距离一般在几百米以内。

这种方案的优点是成本低、易安装，适用于数据中心内的服务器互联。

3.2 单模光缆点对点连接单模光缆是指光传输的模式只有一个，其光传输模式具有更高的带宽和传输距离。

单模光缆的光源一般采用LD发射器或DFB激光器，其工作波长分为1310nm 和1550nm两种。

单模光缆点对点连接方案适用于长距离传输，传输距离可以达到几百公里。

这种方案的优点是传输距离远、带宽大，适用于数据中心之间的连接。

4. 点对多连接方案点对多连接方案是指将一个设备通过多条光缆连接到多个设备，实现多设备之间的数据传输。

在点对多连接中，通常使用光交换机来实现设备之间的连接和数据转发。

光纤铺设方案

光纤铺设方案随着信息技术的不断发展和应用需求的增长，光纤通信作为一种高速、可靠的传输介质，在现代通信领域中扮演着至关重要的角色。

在光纤铺设方案中，需要考虑到多种因素，如光纤线路规划、光缆敷设方式、光纤连接方式以及安全保护措施等。

本文将从这些方面来论述一个光纤铺设的完整方案。

一、光纤线路规划1. 资源调查与规划在光纤铺设方案中，首先需要进行资源调查与规划，包括确定铺设区域的地理条件、交通状况以及现有的通信基础设施等。

同时，需对铺设区域进行测量和勘察，为光缆的敷设提供准确的数据支持。

2. 线路设计与优化在光纤线路规划中，需根据通信需求和资源条件进行线路设计与优化。

这包括通过模拟、仿真等技术手段，确定最佳线路路径，使得信号传输距离最短、信号衰减最小，提高通信质量和效率。

二、光缆敷设方式1. 地下敷设地下敷设是目前最常见和普遍采用的光缆敷设方式。

它具有保护光缆免受天气和外界破坏的优势，同时还能避免影响城市景观。

在地下敷设过程中，需要依据实际情况区分开挖沟槽、埋设光缆、填平沟槽等步骤。

2. 架空敷设架空敷设是指在建筑物、杆塔等高处敷设光缆。

这种敷设方式适用于农村、山区、河流等地形复杂的地区，具有经济实惠和便于维修的特点。

架空敷设需要选择合适的支架杆塔、连接件等设备，并进行安全防护，以确保光缆的稳定性和可靠性。

三、光纤连接方式1. 点对点连接点对点连接是最常见的光纤连接方式。

通过光纤连接设备，将信号从发送端直接传输到接收端。

这种连接方式简单直接，适用于相对独立的通信需求，如家庭宽带接入等。

2. 组网连接组网连接是指将多个发送/接收设备通过光纤连接起来，形成一个扩展的通信网络。

这种连接方式适用于企业、学校、医院等组织机构，可以实现多点互联、资源共享等功能。

四、安全保护措施1. 光缆保护为了保护光缆免受损坏和拆卸，需要采取一系列的防护措施。

例如，在地下敷设中，可以采用管道、保护套等措施，对光缆进行覆盖和保护，防止外力破坏。

点对点光纤布线设计方案

点对点光纤布线设计方案第1章光纤布线方案设计1.1设计原则**网络规模和网络信息流量在未来会不断扩大，需要有一个完善的综合布线系统以提高办公效率，为确保智能化综合布线系统建设和应用的成功，在本方案的设计中要遵循以下原则：标准性：符合设计及安装的国内、国际标准。

实用性：满足当前的各种通讯要求和未来的应用。

先进性：采用成熟、先进的技术和设备。

安全性：利于防火、防水、防雷击、防静电、防破坏和抗干扰等。

维护性：便于维护和管理，有利于故障检查和排除。

兼容性：利于硬、软件的兼容，系统的升级和扩充。

可靠性：采用容错技术，保证系统在多重故障下仍能正常运行。

经济性：在满足现有需求和未来应用的基础上，要有好的性能价格比和保护原有的投资。

1.2设计依据ISO / IEC 11801 国际建筑通用布线标准ANSI / TIA / EIA 568A/B 商用建筑电信布线标准ANSI / TIA / EIA 568B 2.1 六类线布线标准ANSI / EIA/TIA－569A 商用建筑电信通道及空间标准ANSI / EIA/TIA－606 商用建筑电信基础结构管理标准ANSI / EIA/TIA－607 商用建筑接地和接线规范IEEE 100 BASE-T 100兆以太网IEEE 802.11A/B 无线网络标准中国民用建筑电气设计规范（JGJ/T16-92）智能建筑设计标准（EBD-03-95）工业企业通信设计规范（CECS 09:89）建筑与建筑群综合布线系统工程设计规范（CECS 72:97）建筑与建筑群综合布线系统工程施工及验收规范（CECS 72:97）电气装置安装工程施工及验收规范（GBJ 23282）1.3安装与施工标准中国工程建设标准化协会《建筑与建筑物综合布线系统工程设计规范(CECS72:95)》建筑与建筑物综合布线系统施工和验收规范(CECS89:97)》中国建筑电气设计规范大楼通信综合布线系统（YD/T926.1.1997）第1部分:总规范大楼通信综合布线系统（YD/T926.2.1997）第2部分:综合布线用电缆、光缆技术要求大楼通信综合布线系统（YD/T926.3.1998）第3部分:综合布线用连接硬件技术要求1.4方案设计在结构化布线系统中，光纤不但支持FDDI主干、1000Base－FX主干、100Base －FX到桌面、ATM主干和ATM到桌面，还可以支持CATV/CCTV及光纤到桌面（FTTD）,因而它和铜缆共同成为结构化布线中的主角。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

实用性：满足当前的各种通讯要求和未来的应用。

先进性：采用成熟、先进的技术和设备。

安全性：利于防火、防水、防雷击、防静电、防破坏和抗干扰等。

维护性：便于维护和管理，有利于故障检查和排除。

兼容性：利于硬、软件的兼容，系统的升级和扩充。

可靠性：采用容错技术，保证系统在多重故障下仍能正常运行。

经济性：在满足现有需求和未来应用的基础上，要有好的性能价格比和保护原有的投资。

当今，国际上流行的布线标准主要有两个，一个是北美的标准EIA/TIA－568A；一个是国际标准ISO/IECIS 11801。

EIA/TIA－568A和ISO/IECIS 11801推荐使用62.5/125um多模光缆、50/125um多模光缆和8.3/125um多模光缆，本项目使用62.5/125um室外轻铠多模光缆。

单模光纤和多模光纤可以从纤芯的尺寸大小来简单地判别。

单模光纤的纤芯很小，约4～10um,只传输主模态。

这样可完全避免了模态色散，使得传输频带很宽，传输容量很大。

这种光纤适用于大容量、长距离的光纤通信。

它是未来光纤通信与光波技术发展的必然趋势，因此，在**的光纤网络中，距离超过1000米建议使用单模光缆。

多模光纤又分为多模突变型光纤和多模渐变型光纤。

前者纤芯直径较大，传输模态较多，因而带宽较窄，传输容量较小；后者纤芯中折射率随着半径的增加而减少，可获得比较小的模态色散，因而频带较宽，传输容量较大，目前一般都应用后者。

光纤布线中使用光波的几个波段：800nm～900nm短波波段；1250nm～1350nm 长波波段和1500nm～1600nm长波波段。

在这些波段中，光纤传输性能表现最佳，尤其是运行于波段的中心波长之中。

所以，多模光纤运行波长为850nm或1300nm,而单模光纤运行波长则为1310nm或1550nm。

各波长下光纤的最大光衰减（介入损耗）如下：由以上图表可以看出，两种规定差别不大，都是非常严格的。

因而光纤作为主干布线的最长距离也有了规定。

光缆应用于主干时，每个楼层配线间至少要用6芯光缆，高级应用最好能使用12芯光缆。

这是从应用、备份和扩容三个方面去考虑的。

至于光纤的组网方式也很灵活。

可以实现：（1）点对点。

在两台计算机之间建立起高速通道。

传输速率为几个Mbps至几百个Mbps，距离可达2公里，（多模）至5-100公里（单模）。

（2）星型网络。

通过光纤网络设备，建立起星型的网络拓扑结构。

（3）环形网络。

由光纤把信号再生器连接，形成环路。

本项目此次由于是光纤网拓展项目，因此大部分结构为点到点结构。

1.5设备选型在本系统中我们采用国产的8芯室外多模光缆和24芯室外单模光缆。

多模光纤我们推荐使用普通中心束管轻铠式光缆，主要应用在850nm波长区及1310nm 波长区，应用带宽在1.0Gbit/s及其以下系统。

(a)局域网（LAN）光缆室内外并用光缆系列-采用紧密填充的设计，可以安装在托盘上、管道里或悬装于架空缆上，完全适用于室外或室内的干线电缆安装。

而且该系列电缆采用防火、防紫外线（UV）护套，其结构坚固而柔软，便于机房安装。

我们的室内外并用光缆能够采用多模、单模、或者两种混合结构，并且有1根至144根光纤芯数以备用户选择。

室外光缆系列一此系列光缆为室外光缆设计的最高水平，配备防水设计的缆芯和缆管以及防紫外线套。

这种结构设计使光缆直径最小，光纤芯数可由1芯到144芯。

此光缆系列实为应用于建筑物间的干线或广域网的连接线的最佳选择。

(b)光纤传输介质的产品品牌选取所选用的传输介质产品品牌应能满足以下要求标准化 - 严格遵循设计标准：IEEE 802标准EIA/TIA 568工业标准及国际商务建筑布线标准ISO11801标准根据以上对传输介质的选用要求，在众多的国际、国内产品品牌中，本次网络工程的光传输介质系统推荐选用国产的光缆产品。

国产产品具有最大的可靠性，较低的安装成本。

光传输介质选用国产室外型光缆，是一种性价比较高的光传输介质。

(3) 信号传输部件选国产信号传输部件。

传输介质系统附件，选用国产光纤布线系统及系统附件。

1.6施工组织方案光缆的种类较多，其施工的方法就更多。

按敷设方式可分为：架空光缆、管道光缆、埋式光缆和水底光缆。

光缆线路施工工序复杂，工序之间必须衔接恰当，因按科学管理方法进行作业程序，计划实施工程日期，确定具体路由位置、距离、保护地段等。

对优质能按期完成工程的施工任务起到保证作用。

1.6.1光缆敷设方案（一）光缆线路的路由复测1、按设计要求核定光缆路由走向选择敷设方式。

（主要经现场勘察分为市区、郊区和开阔区。

一般市区、郊区的工程施工较为复杂，开阔区相对容易一些。

因此根据相关的地理环境来制定出工程价格的不等。

）2、核定中继段至另一终端的距离提供必要的数据资料。

3、核定各路障、河道等障碍物的技术措施，并制定出具体实施的可能性。

4、认真仔细观察地形地貌、初步确定线路接头位置的环境条件。

（二）敷设光缆敷设线路必须按路由复测进行，若遇特殊情况必须改动时，应及时征得主管部门的同意。

根据选择的敷设方式，工程难度，正确分配施工人员岗位，责任到人。

1、架空光缆⑴光缆架空的要求：◆架空光缆主要有钢绞线支承式和自承式两种。

我国基本都是采用钢绞线支承式，这种结构是通过杆路吊线托挂或捆绑架设。

◆架空线路的杆间距离，市区为25~40米，郊区为40~50米，其他地段最大不超过67米。

◆架空光缆的吊线应采用规格为7/2.2mm的镀锌钢绞线，对于采用轻铠式光缆挂设时可采用7/2.0mm或/1.8mm的钢绞线。

◆架空光缆的垂度要考虑架设过程中和架设后受到最大负载时产生的伸长率。

◆架空光缆可适当的在杆上作伸缩余留。

◆按设计要求进行立杆，放吊线或利用原有杆路进行整治达到规定要求。

◆光缆挂钩的卡挂间距要求为50厘米允许偏差不大于±3厘米。

光缆卡挂应均匀，挂钩托板齐全，对各种光缆的外径选用不同大小的挂钩型号。

附各种挂钩型号一缆表：塑料挂钩规格 25 35 45 55⑵光缆吊线架设方法：◆采用导向滑轮、即在一终端结束沿线将吊线放入已预先装好的吊线线槽内，在另一端电杆部位安装一个大号滑轮，经过变向后在利用收线机或葫垆进行吊线收紧。

◆布放光缆时应每隔20~30米安装1个导引小滑轮，将牵绳通过滑轮按顺序，直至达到光缆所要牵引端头。

施工中一般光缆分几次牵引。

◆光缆牵引完毕后，由一端或几端同时用挂钩将光缆托挂于吊线上，通常采用（工程人员坐滑板车操作较快较好）。

也可以采用其他方法。

挂线时如果是长途干线因考虑其一定的距离，留有适当的余线圈扎好吊于杆路上，以被特殊情况时，线路较易回复。

（3）墙壁光缆◆墙壁光缆在没有杆路的情况时选用厂房或住宅楼进行光缆敷设。

◆墙壁光缆大部分在厂矿、企业内部和生活小区中使用的通信线路的施工。

◆其架设基本于杆路的架空。

2、管道光缆对于城市ф90MM标准管孔，可容纳3～4寸塑料子管3根。

1寸子管适合于直径小于20MM的光缆，对于其他种类光缆应选用合适的子管。

◆子管布放过程中容易产生扭曲，当扭纹节距在10米以内时，光缆与子管内壁的摩擦力增大这样将给光缆的敷设带来一定的困难，因此敷设塑料子管应避免扭曲。

◆管道光缆敷设要通过人孔的入口、出口路由上出现拐弯，曲线以及管道人孔高差等情况适时配置导引装置减少光缆的摩擦力，降低光缆的牵引张力。

◆光缆牵引子管内应选用专用工具"尼龙棒"，按排适当的工程技术人员即可牵引，待光缆牵引完毕后由人工将每个人孔中的余缆放至规定的托架上。

为了以后的安全一般采用软管或PE软管保护，并用扎带轧之固定。

光缆的端头应留余适当长度盘圈后挂在人孔壁上。

不要浸泡于水中。

3、埋式光缆◆敷设直埋光缆必须首先进行挖沟，根据不同的环境达到足够的深度沿线统一标准十分重要。

挖沟标准一般普通土1.2米、半石质1.0米、流沙0.8米穿越铁、公路时1.2米上述沟底应加垫10CM细土或沙土，沟底宽度一般为30CM。

如同沟敷设两条或两条以上光缆时，光缆间应保持5CM的间距。

在路面表层经常受压的路段应预埋钢管或预放硬质塑料管。

布放光缆在遇有坡度、穿越铁、公路等特殊地段时应作"S"形敷设。

◆直埋光缆必须做"两防"措施⑴防雷：采用直埋光缆多数选用加强件、防潮层和铠装层这些金属件，容易遭受雷电冲击，损坏光缆严重时通信中断。

处理措施：A、局内接地方式 B、系统接地方式 C、光缆上方敷设屏蔽线。

⑵防腐、防鼠等。

1.6.2完工测试很多用户在选布线系统时，通常都只着眼于该产品是否符合认可标准，质量及价钱等；虽然以上各点的确是重要的一环，但又可有想过在施工过程中，施工队伍没有足够的知识，作出了不符合标准的施工程序，但用户又不是一个专业布线人员，往往就会出现一种付出与收获不相等而用户本身却不知情的情况。
