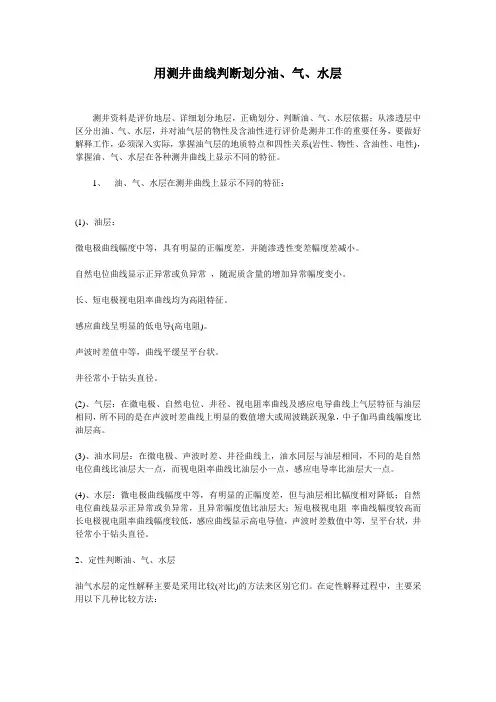

用测井曲线判断划分油、气、水层测井资料是评价地层、详细划分地层，正确划分、判断油、气、水层依据；从渗透层中区分出油、气、水层，并对油气层的物性及含油性进行评价是测井工作的重要任务，要做好解释工作，必须深入实际，掌握油气层的地质特点和四性关系(岩性、物性、含油性、电性)，掌握油、气、水层在各种测井曲线上显示不同的特征。
1、油、气、水层在测井曲线上显示不同的特征：(1)、油层：微电极曲线幅度中等，具有明显的正幅度差，并随渗透性变差幅度差减小。
自然电位曲线显示正异常或负异常，随泥质含量的增加异常幅度变小。
长、短电极视电阻率曲线均为高阻特征。
感应曲线呈明显的低电导(高电阻)。
声波时差值中等，曲线平缓呈平台状。
井径常小于钻头直径。
(2)、气层：在微电极、自然电位、井径、视电阻率曲线及感应电导曲线上气层特征与油层相同，所不同的是在声波时差曲线上明显的数值增大或周波跳跃现象，中子伽玛曲线幅度比油层高。
(3)、油水同层：在微电极、声波时差、井径曲线上，油水同层与油层相同，不同的是自然电位曲线比油层大一点，而视电阻率曲线比油层小一点，感应电导率比油层大一点。
(4)、水层：微电极曲线幅度中等，有明显的正幅度差，但与油层相比幅度相对降低；自然电位曲线显示正异常或负异常，且异常幅度值比油层大；短电极视电阻率曲线幅度较高而长电极视电阻率曲线幅度较低，感应曲线显示高电导值，声波时差数值中等，呈平台状，井径常小于钻头直径。
2、定性判断油、气、水层油气水层的定性解释主要是采用比较(对比)的方法来区别它们。
在定性解释过程中，主要采用以下几种比较方法：(1) 纵向电阻比较法：在水性相同的井段内，把各渗透层的电阻率与纯水层比较，在岩性、物性相近的条件下，油气层的电阻率较高。
一般油气层的电阻率是水层的3倍以上。
纯水层一般应典型可靠，一般典型水层应该厚度较大，物性好，岩性纯，具有明显的水层特征，而且在录井中无油气显示。
(2) 径向电阻率比较法：若地层水矿化度比泥浆矿化度高，泥浆滤液侵入地层时，油层形成减阻侵入剖面，水层形成增阻侵入剖面。
