浅谈电力变压器继电保护设计
电力变压器继电保护设计
电力变压器继电保护设计摘要：在城市的发展中，处处离不开电能的需求，电力企业的重要性不言而喻。
近年来，我国的电网规模急剧扩大。
电力变压器作为电网中不可或缺的配置，承担着电压转换作用。
由于电网构成的复杂性、电力变压器运行环境和条件的特殊性，电力变压器运行时故障频发，影响了电网的供配电质量。
继电保护设计兼具多种功能，可以有效保护电力变压器。
即使变压器运行中出现了一定的故障，继电保护也可以在最短的时间内进行相应的处理。
基于此，详细分析关于电力变压器继电保护方面的设计要点，提升电力变压器的运行可靠性。
关键词：电力；变压器；继电保护设计引言电力变压器是电力系统重要的一次设备，它通过变电压、变电流、变阻抗、隔离、稳压等一系列功能为我们的电力事业保驾护航，正因为它的功能遍布到电力中的各个领域，如果出现故障，将会严重影响供电的可靠性和用户的生产生活。
因此，变压器的继电保护就显得尤为重要。
1继电保护电力系统是一个组织架构相对庞大、运行情况相对复杂、专业技术要求较高的系统，既涉及发电系统，也涉及输电和配电系统。
发电系统的每个子系统都包含着十分复杂的结构。
电力系统组织结构较为复杂，电力系统子系统会配置对应的控制系统，通过控制系统保障每一个环节正常运行，以此保障整个电力系统的稳定运转，保证用户用电安全。
电力系统的组织结构相对复杂，电力系统中每个组织元件都与其他元件相关联。
在缺乏保护机制的情况下，任何一个细微环节的元件出现故障，都可能导致整个电力系统的瘫痪。
电力系统中所使用的每一个电力元件都应具备相当高的稳定性，在根本上避免因元件发生故障而产生的后续影响。
一旦某个元件出现故障，需要在规定时间内定位到故障点，处理故障点的问题，并尽快检查电力系统中的继电保护设备，保证电力系统的正常运转。
电力元件出现故障是无法完全避免，要求电力系统故障维修人员具备较高的职业素质。
在面临元件故障情况时，维修技术人员应以最高的效率准确定位故障，并对故障进行高效地排查和处理。

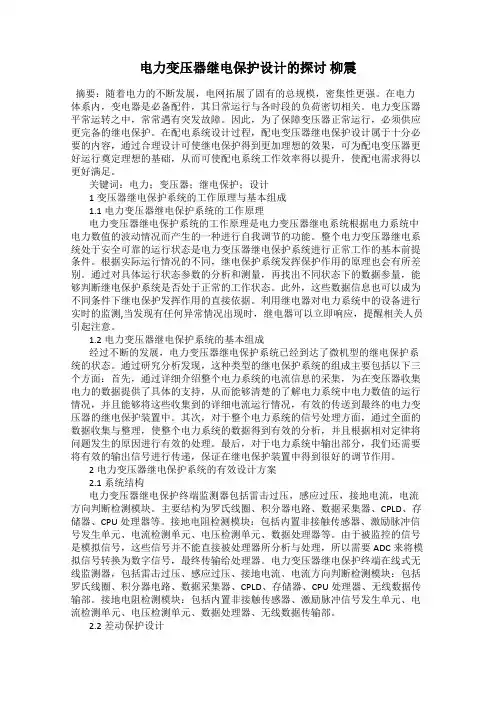

电力变压器继电保护设计的探讨 柳震
电力变压器继电保护设计的探讨柳震摘要：随着电力的不断发展，电网拓展了固有的总规模，密集性更强。
在电力体系内，变电器是必备配件，其日常运行与各时段的负荷密切相关。
电力变压器平常运转之中，常常遇有突发故障。
因此，为了保障变压器正常运行，必须供应更完备的继电保护。
在配电系统设计过程，配电变压器继电保护设计属于十分必要的内容，通过合理设计可使继电保护得到更加理想的效果，可为配电变压器更好运行奠定理想的基础，从而可使配电系统工作效率得以提升，使配电需求得以更好满足。
关键词：电力；变压器；继电保护；设计1变压器继电保护系统的工作原理与基本组成1.1电力变压器继电保护系统的工作原理电力变压器继电保护系统的工作原理是电力变压器继电系统根据电力系统中电力数值的波动情况而产生的一种进行自我调节的功能。
整个电力变压器继电系统处于安全可靠的运行状态是电力变压器继电保护系统进行正常工作的基本前提条件。
根据实际运行情况的不同，继电保护系统发挥保护作用的原理也会有所差别。
通过对具体运行状态参数的分析和测量，再找出不同状态下的数据参量，能够判断继电保护系统是否处于正常的工作状态。
此外，这些数据信息也可以成为不同条件下继电保护发挥作用的直接依据。
利用继电器对电力系统中的设备进行实时的监测,当发现有任何异常情况出现时，继电器可以立即响应，提醒相关人员引起注意。
1.2电力变压器继电保护系统的基本组成经过不断的发展，电力变压器继电保护系统已经到达了微机型的继电保护系统的状态。
通过研究分析发现，这种类型的继电保护系统的组成主要包括以下三个方面：首先，通过详细介绍整个电力系统的电流信息的采集，为在变压器收集电力的数据提供了具体的支持，从而能够清楚的了解电力系统中电力数值的运行情况，并且能够将这些收集到的详细电流运行情况，有效的传送到最终的电力变压器的继电保护装置中。
其次，对于整个电力系统的信号处理方面，通过全面的数据收集与整理，使整个电力系统的数据得到有效的分析，并且根据相对定律将问题发生的原因进行有效的处理。
电力变压器继电保护设计
浅析电力变压器继电保护设计摘要本文结合电力变压器运行中的故障,分析了电力变压器差动保护、瓦斯保护及过电流保护等继电保护装置配置原则和设计方案。
关键词电力变压器;继电保护;设计中图分类号tm4文献标识码a文章编号1674-6708(2010)27-0045-020 引言电力变压器是电力系统中极其重要的电气设备,它在整个电力系统中起转换枢纽的作用,变压器的安全运行与否,直接关系到电力系统能否连续稳定地工作。
因此,为了供电的可靠性和系统正常运行,就必须视其容量的大小、电压的高低和重要程度,设置相应的继电保护装置。
1 电力变压器继电保护装置配置原则在电力系统运行中,当电力系统发生故障或异常工况时,继电保护装置应实现在最短时间和最小区域内,自动将故障设备从系统中切除,或发出信号由值班人员消除异常工况根源,以减轻或避免设备的损坏和对相邻地区供电的影响。
其配置原则如下:1)对于6.3mv·a及以上的常用工作变压器和并列运行的变压器,iomv·a及以上厂备用变压器和单独运行的变压器,以及2mv·a 及以上用电流速断保护灵敏性不满足要求的变压器,应装设差动保护装置。
对高压侧电压为330kv及以上的变压器,可装设双重差动保护装置。
2)当在变压器油箱内部发生故障(包括轻微的匝间短路和绝缘破坏引起的经电弧电阻的接地短路)时,由于故障点电流和电弧的作用,将使变压器油及其它绝缘材料因局部受热而分解产生气体,它们将从油箱流向油枕的上部。
当故障严重时,油会迅速膨胀并产生大量的气体,此时将有剧烈的气体夹杂着油流冲向油枕的上部。
因此,变压器应安装瓦斯保护装置。
3)对由外部相间短路引起的变压器过电流,根据变压器容量和运行情况的不同以及对变压器灵敏度的要求不同,可采用过电流保护、复合电压起动的过电流保护、负序电流和单相式低电压起动的过电流保护或阻抗保护作为后备保护、带时限动作于跳闸。
2 电力变压器继电保护装置设计方案2.1 差动保护设计变压器差动保护动作电流设计原则是将变压器两侧的电流互感器二次侧按正常时的“环流接线”,当变压器正常运行时,差动继电器中的电流等于两侧电流互感器(ct)的二次电流之差,它近于o,差动继电器不动作,保护也不会动作。

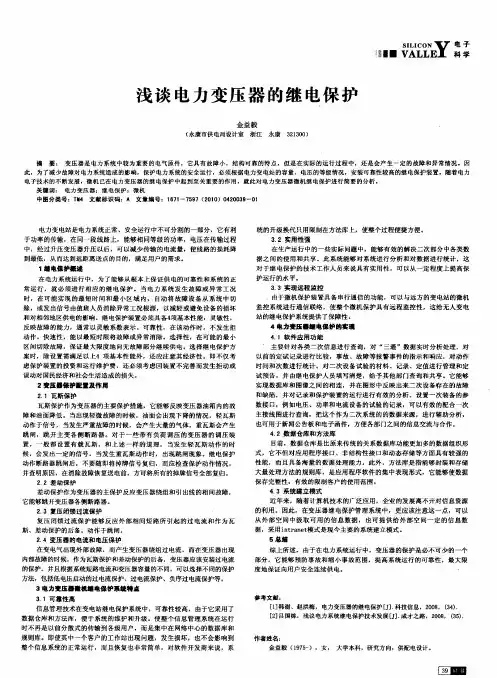

浅谈电力变压器的继电保护
§ 一一
科 学
浅 谈 电力 变 压 器 的 继 电保 护
金益 毅
（ 永康市供 电局设计室 浙江 永康 ３ １０ ） ２ ３０
摘 要 ： 变 压器是 电力 系统 中较 为重要 的 电气原件 ，它 具有故 障小 ，结构可 靠的特 点 ，但 是在 实际 的运行 过程 中，还是 会产 生一定 的故障和 异常 情况 。因 此，为 了减 少故障对 电力 系统造成的影 响，保护 电力系统的安全运 行，必须根据 电力变 电站的容量 、电压的等级情 况 。安装 可靠性较高 的继 电保护装 置。随着 电力 电子技术 的不 断发展，微机 已在 电力变压器 的继 电保护 中起 到至关重要 的作用 ，就此 对电力变压 器微机继 电保护进行简 要的分析 。
据 之 间 的使用 和 共享 。 此系 统 能够 对系 统 进行 分析 和对 数 据 进行 统计 ，这
对 于继 电保护 的 技术 工 作人 员来 说 具有 实 用性 ， 可 以从一 定程 度 上提 高保
护运 行 的水 平 。
常 运 行 ，就 必 须 进 行相 应 的继 电保 护 。 当 电力 系 统 发 生 故障 或 异 常 工 况 时 ，在 可 能实 现 的 最短 时 间和 最 小 区域 内 ， 自动 将 故 障 设备 从 系 统 中 切 除 ，或 发 出信号 由值 班 人 员消 除异 常工 况根 源 ， 以减 轻或 避 免设 备 的损 坏 和对 相邻 地 区供 电的影 响。继 电保 护装 置必 须具 备４ 基本性 能 ：灵 敏性 ， 项
２变 压嚣 保护 配置 曩作 用
２ １瓦 斯保 护 ．
实现 数据 库和 图像之 间 的相 连 ，并 在 图形 中 反映 出来 二 次设 备存 在 的故 障
低压变压器及继电保护设计论文
浅谈低压变压器及继电保护的设计【摘要】本文通过分析联络变压器热稳定要求及其在运行中可能承受的故障考验,而继电保护的设计是保证保护变压器在短路等危险情况下不损坏，安全运行。
掌握变压器的计算程序及其继电保护控制线路的设计和元件选择。
并对联络变压器设计、运行及其保护配置与整定提出了建议。
【关键词】高压变压器；继电保护；电磁方案；保护配置；整定电力变压器的故障分为内部和外部两种故障。
内部故障指变压器油箱里面发生的各种故障，主要靠瓦斯和差动保护动作切除变压器；外部故障指油箱外部绝缘套管及其引出线上发生的各种故障，一般情况下由差动保护动作切除变压器。
速动保护无延时动作切除故障变压器，设备是否损坏主要取决于变压器的动稳定性。
而在变压器各侧母线及其相连间隔的引出设备故障时，若故障设备未配保护或保护拒动时，则只能靠变压器后备保护动作跳开相应开关使变压器脱离故障。
因后备保护带延时动作，所以变压器必然要承受一定时间段内的区外故障造成的过电流，在此时间段内变压器是否损坏主要取决于变压器的热稳定性。
因此，变压器后备保护的定值整定与变压器自身的热稳定要求之间存在着必然的联系。
１．变压器设计热稳定指标《电力变压器》中要求“对称短路电流i的持续时间:当使用部门未提出其它要求时,用于计算承受短路耐热能力的电流i的持续时间为2s。
”注:对于自耦变压器和短路电流超过25倍额定电流的变压器,经制造厂与使用部门协商后,采用的短路电流持续时间可以小于2s。
按以上设计考虑,一台220kv/120mva普通三卷变压器,取变压器典型参数(高低压阻抗比为22.4)计算可知:低压侧能够承受的热稳定电流标幺值约为0.51。
当两台这样的变压器并列运行,低压侧母线故障本侧分段开关跳开时,变压器低压绕组中可能的短路电流可达到0.75倍标幺值,比设计值增大了近50%。
若三台这样的变压器并列运行,变耦变压器,按《继电保护和安全自动装置技术规程》要求,装设瓦斯保护、过激磁保护、双重差动保护,同时在其高、中压侧均装设了阻抗保护及零序方向电流保护,低压侧装设过流保护。
试论电力变压器继电保护设计
【 摘 要 】 电力系统继 电保护是保证 电力 系统安全运行、 高经济效益的有效技 术。 电力 系统升压 降低压 中， 提 在 电力 变压器得到 了广泛地应 用 。 此 设 置性 能 良好 、 作 可 靠 的继 电保 护 装 置 是 电 力 系统 工 作 的 必要 条 件 。 本 文 结 个 人 经验 对 电 力 变 压 器 继 电保 护及 设 计 进 行 了探 讨 。 因 动
电力变压器继电保护设计方案
电力变压器继电保护设计方案电力变压器是电力系统中重要的设备之一，经常被用作输电和配电系统中的变换器。
由于电力变压器的故障会对整个电力系统产生严重影响，因此必须采取必要的保护措施，保障电力系统的稳定性和可靠性。
本文介绍电力变压器继电保护的设计方案，着重介绍继电保护原理和保护配置。
一、继电保护原理电力变压器继电保护一般采用电流互感器整流式保护。
电流互感器将变压器通路中的电流变为与它成比例的小电流，接入继电器中进行处理。
继电器通过比对电流大小和相位差等参数来判断电力变压器内部是否存在故障，如短路、接地等故障。
当发生故障时，继电器将发送开关信号给断路器，切断电力变压器的供电，保护电力系统的安全稳定运行。
二、保护配置电力变压器的保护配置根据其不同型号和规格有所不同，但通常包括以下保护。
1. 过流保护过流保护是电力变压器最基本的保护之一。
当电力变压器通路中的电流超出额定电流值时，其可能会引起故障，如短路和接地等。
过流保护采用不同的越限电流值来判断电力变压器是否发生故障。
过电压保护是指当电力变压器出现过电压时，通过继电器的动作来保护设备。
过电压保护通常采用电压比率继电器，对比变压器的一次和二次侧电压，当二次侧电压过高时，继电器动作，切断断路器，保护电力变压器及其周边设备。
3. 低压保护低压保护是用来检查电力变压器一次侧的电压是否低于额定电压的保护措施。
当电力变压器一次侧电压低于设定值，继电器将会动作，发送开关信号，使断路器切断供电。
4. 短路保护5. 零序保护零序保护是用来检测电力变压器周边设备的相对接地。
当电力变压器周边设备出现接地故障时，电流会通过地线回到中性点，形成零序电流。
零序保护采用电流互感器接入继电器，当检测到零序电流超过设定值时，继电器将动作，切断电力变压器供电，以保护电力系统的稳定性。
三、总结电力变压器是电力系统中最核心的设备之一，其保护显得尤为重要。
电力变压器继电保护采用电流互感器整流式保护，采用过流、过电压、低压、短路、零序保护等多种方式，以确保电力系统的安全稳定运行。
电力变压器继电保护设计
电力变压器继电保护设计1. 介绍电力变压器是电力系统中不可或缺的设备之一，其作用是将电能从一个电压等级转换到另一个电压等级。
在电力系统中，变压器扮演着重要的角色，是保证电能质量安全稳定运行的重要组成部分。
而为了保证变压器的安全、可靠运行，必须有一个有效的继电保护系统。
本文将从电力变压器继电保护的设计方案出发，分析变压器继电保护系统的原理和实现方法，以及保护系统的分类和应用场景，旨在为变压器的安全运行提供一个有效的继电保护方案。
2. 继电保护原理和实现继电保护系统是电站或配电系统中常用的一种保护措施。
电力变压器一般会装置三相过流保护、差动保护、接地保护等多个保护装置，通过相互协调、相互触发，保证保护系统的可靠性和稳定性，达到保护电力设备的目的。
2.1 过流保护过流保护是电力系统中最基本、最常见的一种电气保护。
它是指电气设备中的电流超出额定工作电流范围时，通过保护装置有效把设备从电力系统中隔离，以达到保护设备的效果。
过流保护的元件包括保护继电器、电流互感器、断路器、线路开关等。
2.2 差动保护差动保护是指通过在电气设备两端接入同名同标号的相互差动继电器，将对数闸、电流互感器联接到差动继电器上，利用差动继电器测量被保护设备的两侧电流，比较其差值，当电气设备出现内部故障时，捕捉到其绕组电流波形发生变化，有效识别出故障发生位置。
2.3 接地保护接地保护是电力系统中的一种重要保护，主要解决电气设备的绝缘故障。
在一般情况下，电气设备之间是通过绝缘来防止电流流过去，而当设备的绝缘发生破损时，便有可能产生对地故障。
接地保护一般采用电流式保护和电压式保护两种方式。
3. 保护系统分类继电保护系统一般有两种保护方案，分别为主保护和备用保护。
主保护指的是对被保护对象采取的主要保护措施，因此其可靠性很高，可以为被保护对象提供有效的保护。
备用保护是指当主保护装置出现故障或失效时，备选保护装置接替主保护装置的功能，保证电量设备的可靠性和运行的连续性。
电力变压器继电保护设计的探讨
内部故障和外部故障 ， 讨论了 继电保护的原理 ， 探讨了了 电力变压器继电 保 内部 出现重大 问题 时， 可在 发出故 障信号的同时 ， 可以传出信号 ， 直接 的 切断 电闸 ， 保护 电力变压器 ， 等待 维修人员排 除故障 。 四种措 施 。 ２ ． 差动保护 【 关键 词ｌ电力变压 器； 继电保护 差动保 护以 比较变 压器高压侧 、 低 压侧 的电流 大小 和相 位来实 现
转， 因此做好 电力变 压器的继 电保护 设计， 维持变 压器正常运转 ， 十分重 流 过大 时做 出检测 ， 电流检测装 置如果检 测到不正常 的电流数值时 ， 就
要。
电 力变 压器 运行 中常 见的 故 障 分析 电力变 压器的故 障通常可 以分为 油箱内部故 障和 油箱外 部故 障两
一
，
会发 出故 障信号， 帮助 维修人 员及时处 理问题 ， 排 除隐患 。 ４ ． 速 断保护 速 断保 护按 照被保护设 备 的短 路 电流 整定， 当短 路 电流 超 过整 定
种 ：
首先是油箱 内部出现 的故障 ， 油箱长 时间的处 于工作 状态 ， 而且 由
值 时， 则保护 装置便会 发出信号 动作 ， 指挥 断路 器跳闸 ， 电流速 断保 护 般没有时 限， 为避 免失去 选择 性， 不能保护 线路全 长， 因此 存在保护
作为构建 原理 。 如果 电力变 压器发生了故 障 ， 差动继 电器内部的 电流 伴随 着经济 的迅速 发展 ， 我 国的 电力工业发展 迅速 ， 电力已走 进了 就会增 大， 约 等于两侧 电流互 感器的二次 电流 之和 差， 此 时， 差动 保护 现代社 会的 方方 面面 ， 离开 了电力， 所有 的家 用电器将 会停 止运转 ， 人 装置就会发 出故障的信号 ， 切断 电力动 保护装 置在 电力变压 器继电保护 们的 Ｅ ｌ 常生活将 无以 为继 ； 工业 系统更是 少不 了电力的 支持 ， 几乎所有 中运 用十分 的广泛 ， 差动 保护装 置具有 灵敏 度较 高 ， 结构 简单 ， 可靠 性 的机 械设备 都需 要 电力的支持 ， 因此 维持 电力的正常运转 ， 十分重要。 强等 优点 ， 在 实际的使用中用途较 广泛 。 在现代 电力系统 中， 变 压器的 作用十分 的重要 ， 电力变 压器在供 电系统 ３ ． 过电流保护 中， 可以有效 地调 节 电气输 出电路 中电流 的变化 ， 相 当于供 电系统 中的 瓦斯保 护装 置的主 要工作是 针对油 箱的 内部状 态 ， 如果 是油箱 外 “ 自 动 开关”， 起 到 自动调 节、 安 全保 护、 转 换 电路 等 作用， 因此—旦电 部 出现了问题 ， 那么瓦 斯保护 装置 就无能 为力了， 而过 电流保 护则可 以 力变压 器发 生故 障 ， 将直接 影响 供电系统 的运行 效果 。 Ｌ ｌ 但 是在现 实的 检测 到油箱外部 出现 的故障问题 ， 可以成 为瓦斯 保护与差动保护 的另一 运转 中， 电力变压 器经常会出现各种 突发性 的故 障 ， 危及电力的正传 运 个后 备保险 装置 ， 在 外部 的出线 与绝缘套 管出现问题导致 短路 ， 出现 电
电力变压器继电保护设计(设计) 学位论文
电力变压器继电保护设计(设计) 学位论文无需修改。
正文电力变压器是电力系统中十分重要的供电元件。
为了保证供电的可靠性和系统正常运行，必须根据其容量的大小、电压的高低和重要程度设置相应的继电保护装置。
本设计结合电力变压器运行中的故障，分析了电力变压器纵联差动保护、瓦斯保护及过电流保护等继电保护装置的配置原则和设计方案。
电力变压器的纵联差动保护是一种常见的继电保护装置。
其基本原理是将变压器的高压侧和低压侧的电流进行比较，当两侧电流差值超过设定值时，继电器动作，切断变压器的电源，从而保护变压器。
在配置纵联差动保护时，应根据变压器的容量和结构特点确定保护区域和保护范围，同时还要考虑保护装置的灵敏度和可靠性。
瓦斯保护是针对油浸式变压器的一种继电保护装置。
其原理是通过检测变压器油中的瓦斯浓度，当瓦斯浓度超过设定值时，继电器动作，切断变压器的电源，从而避免变压器发生火灾或爆炸。
在配置瓦斯保护时，应根据变压器的容量和使用环境确定瓦斯浓度的警戒值和动作值，以保证保护装置的准确性和可靠性。
过电流保护是一种常见的继电保护装置，可以用于保护电力变压器和电力系统中其他设备。
其原理是通过检测电流的大小和时间，当电流超过设定值和时间时，继电器动作，切断电源，从而保护设备。
在配置过电流保护时，应根据设备的额定电流和使用环境确定保护装置的额定电流和动作时间，以保证保护装置的准确性和可靠性。
综上所述，电力变压器的继电保护装置是保障电力系统正常运行的重要组成部分，应根据变压器的特点和使用环境选择合适的保护装置，并合理配置，以保证电力系统的安全稳定运行。
1.概述本文将介绍电力变压器的基本概念、故障和不正常运行状态以及保护配置。
同时，本文还将详细介绍___电力变压器继电保护的设计。
1.1 变压器的基本概念变压器是电力系统中常见的一种电气设备，用于改变交流电的电压等级。
变压器的基本原理是利用电磁感应的原理，通过电磁感应作用将电压从一个电路传递到另一个电路中。
浅谈电力变压器的继电保护
中图分类号 ： Ｍ４ Ｔ
文 献标 识码 ： Ａ
ቤተ መጻሕፍቲ ባይዱ
文章编号 ： ６ ４ ０ ８ （ ０ Ｏ ０ （） ０ ９ — １ １ ７ － ９ Ｘ ２ １ ） ７ａ 一 ０ １ ０
Ａｂ ｔａ ｔ Ｉ ｆ ｅ ｅ ｃ ｕ ｔ ｒ ｖ ｒ ｅ ｙ ｆ ｒ ｂ ｅ ｗｈ ｎ ｈ ｐ ｗｅ ｔ ａ ｓ ｏ ｍｅ ｉ ｉ ｔ ｕ －ｔｍｅ． ｔ ｓ ｒ ｃ ：ｔ ｏ ｔ ｎ ｎ ｏ ｎ ｅ ｓ ａ ａ ｉ ｔ ｏ ｐ ｏ ｌ ｍｓ ｅ ｔ ｅ ｏ ｒ ｒ ｎ ｆ ｒ ｒ ｓ ｎ ｈｅ ｒ ｎ ｉ Ｉ ｗｉｌ ａ ｓ ｓ ｒ ｏ ｉ ａ ｔ ｔ ｌ ｃ ｕ ｅ ｅ ｉ ｕｓ ｍｐ ｃｓ ｏ
ｔ ｅ ｐ ｗｅ ｙ ｔ ｍ ｓ ｃ ｒ ｔ ｌ ， ｓ ｅ ｉ ｌｙ ｌ ｒ －ｃ ｐ ｃｔ ｒ ｎ ｆ ｒ ｅ ｓ’ ａ ｇ ｈ ｏ ｒ ｓ ｓｅ ｅ ｕ ｉｙ ｌ ｅ ｐ ｃ ａ ｌ ａ ｇｅ ａ ａ ｉｙ ｔ ａ ｓ ｏ ｍ ｒ ｄ ｍａ ｅ， ｔ ｅ ｈ ｍｏ ｔ ｅ ｅ ｅ ｙ ａ ｆ ｃ ｅ Ｔｈ ｒ ｐ ｄ ｄ ｖ ｌ ｐ ｎ ｏ ｏ ｒ ｓ ｓ ｖ ｒ ｌ ｆ ｅ ｔ ｄ． ｅ ａ ｉ ｅ ｅ ｏ ｍｅ ｔ ｆ ｐ ｗｅ ｓ ｓｅ ｙ ｔ ｍ ｍａ ｅ ｅ ｄ ｎ ｗ ｄ ｍａ ｄ ， ｔ ｅ ｅ ｏ ｅ ｅ ｎ ｓ ｈ ｒ ｆ ｒ ｗ ｅ ｓ ｏ ｄ ｔ ｅ ｇ ｈ ｎ ｔ ｒ ｌ ｙ ｕ ｃ ｉ ｎ ｆ ｅ ｉ ｅ ｏ ｒ ｔ ｃ ｔ ｅ ｏ ｒ ｙ ｔ ｍ ． ｈ ｕｌ ｓ ｒ ｎ ｔ ｅ ｉｓ ｅ ａ ｆ ｎ ｔ ｏ ｏ ｄ ｖ ｃ ｔ ｐ ｏ ｅ ｔ ｈ ｐ ｗｅ ｓ ｓ ｅ
！
Ｑ：！
Ｓｃｉ ｅｎｃｅ ａｎ Ｔｅｃｈ ｄ ｎｏｌ ｏｇｙ ｎｎ ａｔ ｏ Ｈｅｒ ｄ ｌ ｏｖ ｉ ｎ ａｌ
浅谈电力变压器继电保护设计
浅谈电力变压器继电保护设计作者：张瑶来源：《中国房地产业》 2016年第8期文/ 张瑶、李博鞍山供电公司辽宁鞍山 114200【摘要】本文主要介绍了电力变压器的常见故障，异常工作状态和继电保护配置，并分析了几种电源变压器基于保护需要进行配置的方法。
为了确保安全，电力系统经济稳定地运行，保护设备必须正确设置并进行精确调整。
电力变压器在操作中，经常会遇到各种故障，这将对安全持续的电力系统的正常运行造成负担，尤其是规格较大变压器的损坏，它会直接造成整个系统的无法运行。
【关键词】电力变压器；继电保护；设计前言：电力能源作为当代社会能源系统中不可或缺的能源之一，其已经成为社会不断发展的基石。
随着人类生活水平的不断提升，大功率用电器的广泛普及，用电量也在不断增加。
作为主要设备的电力变压器是电力系统的核心，在其运行时经常会面临各种问题，这就对电力系统的安全持续运行造成严重影响，特别是大容量变压器遭到破坏或运行问题时时，影响最为严重。
为了确保电力变压器的稳定持续运行，防止安全事故发生，保证电力系统的安全稳定运行，这就要求我们基于变压器的容量，结构和故障类型安装合适的继电保护装置。
1、关于电力变压器继电保护的概述1.1 电力变压器继电保护的要求继电保护装置要求具有独立性，并通过专用的电源系统来供电，并且使得开关电路和一次侧高压进行隔绝。
继电保护装置也要构成相应的一个整体，随时沟通与联系，例如当其之间的接触短路时，位于短路点所在的支路两端的保护装置应该马上运行，主要运行方式是进行跳闸处理，而短路点所在的上下两段的保护装置要安全可靠并且不发生跳闸处理的问题。
由于继电保护装置主要目的是从电源系统中迅速切除，减少电力企业的损失，因此跳闸电路安全可靠性要非常高，跳闸回路相互之间要求隔绝。
1.2 电力变压器继电保护所具备的特点和优势继电保护具有可靠性。
一般来说，它对配置要求较高，性能还要可靠且优越，其主要保护方法是方法库和数据仓库。
浅谈电力变压器的继电保护
电力系统安全稳定经济运行 ， 必须合 理的设 置继电保护装置 ， 并准确整定各项相关定值 。
【 关键词 】 系统 ； 电力 变压器； 常见故 障； 继电保护
电力变压器是电力系统 中输配 电的主要设备 ． 如果发生故 障将会 对于两侧或三侧 电源的升压变压器或 降压变压器应装设 零序电流保 给 电力系统的正常运行及供 电可靠性带来严重 的影响。 为了保证电力 护 。 作变压 器主保 护的后备保护 ， 并作为相邻元 件的后备保护 。 变压器的安全运行 ， 事故扩 大， 防止 确保 电力系统安全稳定 的运行 ， 可 利用接地时产 生的零序电流使保 护动作的装置 ．叫零 序电流保 根据变压器的容量、 构及故 障类型装设相应 的继 电保护装置。 结 护 在 电缆线路上都采用专门的零 序电流互感器来实现接地保护 将 零序电流互感器套地三芯 电缆上 ． 电流继电器接在互感器的二次线 圈 １电力变压器常见故障及不正 常运行状态 ． 在正常运行或无 接地故障时 ． 由于电缆三相 电流 的向量之和等于 变压器油箱 内部 原副边绕组 可能发生相间短路 、 匝间短路 、 中性 上 ． 点直接接地 系统侧 绕组的单相接地短 路以及原副绕 组之间 的绝缘击 零 ． 零序互感 器二次线 圈的电流也 为零（ 只有很小 的不平衡 电流 ）故 。 零序互感器二次线 圈将 出现 穿等故障。 油箱内部故 障产生 电弧 ， 引起绝缘油 的剧烈气化 ， 可能导致 电流继电器不动作 。当发生接地故障时 ， 使 以便发出信号 或切除故 障 变压器油箱的爆炸。 油箱外部套管和引出线也可能发生相间短路 和接 较大的电流 ． 电流继 电器动作 ． ２ ． ４过负荷保护 地短路。 反应变压器对称过负荷 的过负荷保 护 ． 仅作用 于信号 变压器 的不正 常工作状态 主要有 过负荷 、外部 短路 引起 的过 电 对于 ４ ０ Ｖ ０ ｋ Ａ及 以上 的变压器 ． 当数 台并 列运行 或单 独运行并作 流、 外部接地短路 引起 的中性点过 电压、 油箱漏油 引起的油面降低 或 冷却系统 故障引起 的温度升 高等 。 为其他负荷 的备用 电源时 。应根据可 能过负荷的情况装设 过负荷保 耦变压器和多绕组变压器 ． 保护装 置应能反应公共绕组及各 ２根据情况及异 常运行 方式 ． ． 变压器一般需要配置 以下保 护 对 自 侧过负荷 的情况 。 变压器的过负荷电流 ， 在大多数 情况下 ， 都是三相对 护 称的 ， 过负荷保护只要接入一相电流 ， 故 电流继电器来实现 ， 并进过一 ２ 差动保 护或电流速断保护 ． １ 要考虑它能够反 映 利用变压器高 、 低压侧 电流大小和相位 ， 可实现差动保护。 反应 变 定的延时作用 于信号。选择保护安装在哪一侧时 ． 必要 压器引出线 、套管及 内部短路故 障的纵联差动保护或 电流速 断保 护 变压器所有各侧线 圈过负荷情况 。在无经常值班人员 的变 电所 ， 保护变压器绕组或引出线 各相 的相 间短路 、 大接地 电流系统 的接地 短 时过负荷保护可动作 于跳 闸或断开部分负荷。 ２５过励磁保护 ． 路 以及绕组匝间短路 ． 护瞬时动作于 断开变压器 的各侧 断路器 。差 保 目前的大型变压器设计 中， 了节省材料 ． 为 降低造价 ． 减少运输重 动保护不仅能够正确区分区内外故 障， 还可 以在无其他元件 的保 护配 铁心的额定工作磁通密度都设计得较高 ， 接近饱和磁密 ， 因此在过 合的情况下无延时的切除区内各种故障 ． 因此差动保护经 常作 为电气 量 ， 电压情况下 ， 易产生过励磁 。在过励磁时 ， 很容 由于铁心饱和 ， 励磁 阻 主设备的主保护被广泛应 用于各种 电气 主设备和线路 的保护 中。《 继 抗下降 ． 励磁电流增加 的很快 ． 当工作磁密达到正常磁密 的 １ － ．倍 ．１ ３ ４ 电保护和安全 自动装 置技术规程》 中对装设纵联差动保护 和电流速 断 时． 励磁电流可达 到额定 电流水平 。 其次 由于励磁电流是非正 弦波 ． 含 保护有如下规定 ： 有许多高次谐波分量 ． 而铁心和其他金属构件的涡流损耗与频率 的平 ２ ． 对 ６ Ｍ Ａ 以下厂 用变 压器 和并 列运 行 的变压 器 ．以及 ．１ １ ． Ｖ ３ 可引起铁心 、 金属构件 、 绝缘材 料的严重过热 ， 若过励磁倍 １Ｍ Ａ以下厂用备用变压器和单独运行 的变压器 ．当后备保 护时间 方成正 比． ０Ｖ 数较高 ， 时间过长 ． 持续 可能使变压器损坏 因此 ， 高压侧为 ５ ０ Ｖ的 ０ｋ 大于 ０５ 时 ． 装设 电流速断保护 。 ．ｓ 应 变压器宜装设 过励磁保护 。 ２１ ．． ６３ ２对 ．ＭＶＡ及 以上厂用 工作 变压器 和并列运 行 的变压器 ． 装设变压器过励磁保护 的目的是为 了检测变压器的过励磁情况 ． １ Ｍ Ａ及 以上厂用备用变压器 和单独 运行 的变压器 ．以及 ２ Ｖ ０Ｖ Ｍ Ａ及 以上用电流速断保 护灵敏性不符合要求 的变压器 ． 应装设纵联差 动保 及时发出信号 或动作 于跳 闸．使变压器的过励 磁不超过允许 的限度 ． 防止变压器因过励磁 而损坏 。 护。 ２ ． ６瓦斯保护 ２ ． 对高压 侧电压为 ３ ０ Ｖ及 以上变压器 ．可装设双重纵联 差 ．３ １ ３ｋ 瓦斯保护是反应 变压器内部气体 的数量和流动 的速度 而动作 的 动保护。 保护 ． 保护变压器油箱 内各种短路故 障 ． 特别是绕组 的相 间短路和 匝 ２１ 对于发电机变压器组 ， ．４ ． 当发 电机 与变压 器之间有断路器 时 ． 应瞬时动作于信 发电机装设 单独的纵联差 动保护 。 当发 电机与变压器之间没有断路 器 间短路 当油箱内故 障产生轻微瓦斯或油面下降时 ． 当油箱 内故 障严重时 ， 产生的气体量非常大 ， 气体流和油流相互夹 时 ．０ Ｍ Ａ及 以下发 电机与 变压 器组共 用纵 联差 动保 护 ；０ Ｍ Ａ 号 ： １０ Ｖ １０ Ｖ 杂着冲向油枕上部 ． 由于压强 的作用 ， 继电器内部 的油面降低 ， 瓦斯保 以上发 电机 ． 除发电机变压器共用 纵联差动保护外 ， 发电机还应单 独 瞬时断开变压器各侧的断路器 。 继电保护和安全 自动装 置技 《 装设纵联差 动保 护。对 ２ ０ ３ ０ ０ ～ ０ ＭＶＡ的发 电机变 压器组亦可在 变压 护启动 ， 术规程》 规定 ．．ＭＶ ０４ Ａ及 以上 车间内油浸式变压器和 ０８ Ａ及 以上 ＭＶ 器上增设单独的纵联差动保护 ， 即采用双重快 速保护 。 油浸式变压器 ． 均应装设 瓦斯保护 。 ２２过电流保护 ． 瓦斯保护具有可靠 、 灵敏和速动性 ， 但只能反应油箱 内部 的故 障 ， 电网中发生相间短路故障时 ， 电流会突然增大 ， 电压突然下降 ， 过 所 流保护就是按线路选择性的要求 ， 电流继 电器 的动作 电流的。过 不能反应引出线的故障。有 时还会受到一些外界 因素 的影响 ， 以还 整定 电流保护可作为瓦斯保护和差动保 护或 电流速 断保护 的后备保 护 ． 反 需要设置其他后备保 护。 ２ 压力保 护 ． ７ 应变压器外部相间短路。一般过 电流保护宜用 于降压变压器 ： 电 复合 压力保护也是变压器油箱 内部故障 的主保护 ． 当变压器 内部故 障 压起动 的过 电流保 护 ， 宜用 于升压变压器 、 系统联 络变压器 和过 电流 温度升高 ， 油膨胀压力增高 ， 弹簧带动继电器触点 ， 使触点 闭合 ， 作 保护不满足灵敏性要求的降压变压器 ： 负序 电流和单相式低 电压起 动 时 ， 用于切除变压器 过 电流保护 ， 可用于 ６ Ｍ Ａ及 以上升压变压器 ： ３Ｖ 对于升压变压器 、 系 ２ 温度及 油位保护 ． ８ 统联络变压器 ，当采 用过 电流保护不能满足灵敏性和选择性要求 时 ． 温度保护包括油 温和绕组温度保 护．当变压器 温度升高到预先设 可采用阻抗保护 定的温度时 ．温度保护发生告警信号 。并投入启 动变压器的备用冷却 ２ 零序电流保护 ． ３ 反应大 接地 电流 系统 中变压 器外部 接地短 路 的零 序电 流保护 器。 油位保 护反应油箱 内油位异常的保护 。 行时 ，下转第 ２ ４ ） 运 （ ６页 １０Ｖ及以上大接地 电流系统中 ，如果变压器 中性点可能接地运行 ． １ｋ
浅谈电力变压器继电保护设计 陈海滨
浅谈电力变压器继电保护设计陈海滨摘要：电力能源作为当代社会能源系统中不可或缺的能源之一，其已经成为社会不断发展的基石。
随着人类生活水平的不断提升，大功率用电器的广泛普及，用电量也在不断增加。
作为主要设备的电力变压器是电力系统的核心，在其运行时经常会面临各种问题，这就对电力系统的安全持续运行造成严重影响，特别是大容量变压器遭到破坏或运行问题时时，影响最为严重。
为了确保电力变压器的稳定持续运行，防止安全事故发生，保证电力系统的安全稳定运行，这就要求我们基于变压器的容量，结构和故障类型安装合适的继电保护装置。
关键词：电力变压器；继电保护；设计1.电力变压器继电保护的工作原理电力变压器继电保护系统主要是根据电力系统所出现的电力数值的变化情况以实现电力变压器继电系统的自我调节功能。
电力变压器继电系统存在的目的是，无论电力变压器继电系统中的电力变压器继电保护系统的工作状态如何，或是处于什么样的情形都要保证整个系统的安全。
按照电力变压器继电系统是否处于正常运行的状态，其继电保护的基本原理并不相同。
为了确认电力变压器继电系统处于什么样的运行状态，则需要对电力变压器继电系统的运行状态进行测量并进行分析。
2.电力变压器继电保护的基本构成①电力系统信号采集部分。
其主要功能是收集并整理电力系统内部的电力数值的情况，然后将其收集整理的数据通过有效的传递方式提交给电力系统继电保护部分。
②电力系统的信号处理部分。
其能够对电力系统信号采集整理的信号进行处理，并以有效的方式对相关问题进行分类与处理。
③信号输出部分。
该部分是十分重要的一环节，信号输出部分可以有效地将输出信号的指令精准无误地发送给电力系统，从而保障调节工作的顺利进行。
3电力变压器继电保护系统中存在的主要故障3.1电力变压器继电保护系统中电压互感器的二次回路故障电压互感器是电力变压器继电保护系统的重要结构，是用来排除电力回路中超过一定数值的电压。
在电压互感器正常工作中，可以容忍电压较大的负载，但由于二次回路电压会随着一级回路的电压增大而增大，当一级回路的电压過大时，电压互感器就难以承受二次回路中过高的电压，出现一系列的短路、烧毁情况，这对于电力变压器继电保护系统的正常运行会造成巨大的阻碍。
电力变压器继电保护设计总结_概述及范文模板
电力变压器继电保护设计总结概述及范文模板1. 引言1.1 概述电力变压器是电力系统中非常重要的设备之一，它在输电和配电过程中起到了关键的作用。
然而，由于各种原因（如短路、过流等），变压器可能会发生故障，对电网的正常运行产生影响甚至危害。
继电保护作为电力系统安全稳定运行的保障措施之一，在变压器的保护设计中起着至关重要的作用。
1.2 文章结构本文将从变压器继电保护设计的要点出发，探讨并总结了实施继电保护方案时需要注意的关键环节以及常见问题及解决方法。
文章分为五个部分，具体内容如下：第二部分将介绍变压器继电保护设计的要点，包括设计原则、选取保护装置类型和参数的考虑因素以及主要注意事项。
第三部分将详细讨论继电保护方案实施过程中的关键环节。
这包括制定和优化继电保护策略、装置参数设置与调整方法以及系统测试与验证措施。
第四部分将总结常见问题及解决方法。
这些问题包括故障信号识别不准确或误动问题、人工操作失误导致的故障保护失效以及设备老化和环境影响引起的故障保护失效对策。
最后，第五部分将给出文章的结论和展望，对电力变压器继电保护设计进行总结，并探讨可能的改进方法。
1.3 目的本文旨在总结和分享关于电力变压器继电保护设计的经验和技巧，为从事相关领域工作的专业人员提供参考。
通过深入了解变压器继电保护设计要点、关键环节和常见问题解决方法，读者能够更好地理解和应用这一重要领域的知识，提高工作效率，并有效提升变压器系统的安全性和可靠性。
以上是“1. 引言”部分内容的简要概述。
在接下来的撰写中，将进一步详细探讨每个子部分中提到的主题，并给出相应案例分析和实践经验，以期为读者提供有益信息。
2. 变压器继电保护设计要点2.1 设计原则在进行电力变压器继电保护的设计时，需要遵循以下设计原则：a) 高可靠性：确保变压器的安全运行和保护系统的可靠性。
在故障情况下，能够及时准确地检测故障并采取相应的措施。
b) 快速动作：保护装置需要快速响应并采取动作以防止故障扩大，减少损失，并确保电网的稳定。
电力变压器继电保护课程设计
电力变压器继电保护课程设计标题：电力变压器继电保护课程设计：深度解析与实践摘要：本文将深入探讨电力变压器继电保护的重要性和设计要点。
通过分析该课程设计的深度和广度，以及借助实际案例的讲解，读者将获得对该主题的全面理解，并能够应用所学知识于实践中。
引言：电力变压器是电力系统中不可或缺的设备之一，其稳定运行对电网的供电质量起着至关重要的作用。
变压器继电保护则是保护变压器免受故障和异常工况的影响，保障变压器的正常运行。
本课程设计旨在深入学习电力变压器继电保护的原理、方法和实践技巧，提供学习者全面的知识背景和实际操作经验。
一、电力变压器继电保护的重要性1.1 变压器的作用与运行原理1.2 故障对变压器的影响及保护的必要性1.3 电力变压器继电保护的分类和作用二、电力变压器继电保护课程设计的内容和目标2.1 课程设计的主题和目标2.2 课程设计的深度和广度要求三、电力变压器继电保护课程设计的深度分析3.1 常见的变压器故障与保护方案3.1.1 短路故障和阻抗保护3.1.2 过载故障和热保护3.1.3 油温和油位故障及相关保护装置3.2 保护装置的选型与设置3.2.1 主保护与备用保护3.2.2 保护装置的参数设置与校验3.3 保护方案的可靠性与经济性权衡四、电力变压器继电保护课程设计的广度拓展4.1 变压器继电保护的发展趋势4.2 典型变压器故障案例分析4.3 变压器继电保护的实际操作经验分享五、电力变压器继电保护课程设计的总结与回顾5.1 知识的总结与巩固5.2 实践的反思与应用5.3 对电力变压器继电保护的未来展望结论：通过本课程设计的学习和实践，读者将掌握电力变压器继电保护的原理和设计要点，能够独立进行变压器继电保护的设计与分析。
学习者还能了解到电力变压器继电保护领域的最新发展趋势，并通过案例分析深入理解其在实际应用中的重要性。
希望本课程设计能为读者提供全面、深刻且灵活的电力变压器继电保护知识，使其在工程实践中能够运用自如，提高工作效率，确保电力系统的稳定运行。
变压器继电保护设计
变压器继电保护设计一、引言变压器是电力系统中重要的电力设备之一，其在电力传输和分配中扮演着至关重要的角色。
为了保障变压器的安全稳定运行，需要对其进行继电保护设计。
本文将详细介绍变压器继电保护设计的相关内容。
二、变压器故障分类1. 短路故障：包括相间短路和接地短路。
2. 绝缘故障：包括内部和外部绝缘故障。
3. 过载故障：包括长期过载和瞬时过载。
三、变压器保护原理变压器保护原理主要是基于差动保护和整定时间限制。
差动保护是指通过比较变压器两个侧的电流大小来判断是否存在故障，如果存在则进行跳闸操作。
整定时间限制是指设置跳闸时间，当超过该时间时会触发跳闸操作。
四、差动保护原理1. 差动元件选择：常用的差动元件有互感器、CT等。
2. 差动比率选择：根据实际情况进行选择。
3. 差动元件连接方式：常用的连接方式有星形、三角形等。
4. 差动保护整定：根据实际情况进行整定，通常需要考虑灵敏度和可靠性。
五、过流保护原理1. 过流元件选择：常用的过流元件有熔断器、电流互感器等。
2. 过流保护整定：根据实际情况进行整定，通常需要考虑灵敏度和可靠性。
六、接地保护原理1. 接地元件选择：常用的接地元件有接地电阻、接地变压器等。
2. 接地保护整定：根据实际情况进行整定，通常需要考虑灵敏度和可靠性。
七、继电保护设计注意事项1. 继电保护应根据变压器类型和额定容量进行设计。
2. 继电保护应满足国家相关标准和规范要求。
3. 继电保护应考虑到变压器的运行环境，如温度、湿度等因素。
4. 继电保护应进行全面的测试和调试，确保其可靠性和稳定性。
八、结论继电保护是变压器安全稳定运行的重要措施之一。
本文介绍了变压器故障分类、保护原理和设计注意事项等内容，希望对读者有所帮助。
阐述变压器中继电保护的设计
1电力变压器保护的配鹭方案 针对 电力变 压器的 敝障 类型及 不正常 运 行状 态，应 对变 压器装 设相应 的继 电保护 装 置， 其任务 就足 反映上 述故障 或异 常运行 状 态，并通过断路器切除故障变压器，或发出信 号告知运行人员采取措施消除异常运行状 态。同时，变压器保护还应能作相邻电气元件 的后备 保护。故根 据DI A00—1991《 继电保护 和安全自动装置技术规程》的规定，电力变压 器应装设如下保护。 1．1瓦斯保护 为反 映变压 器油箱 内部 各种短 路故障 和 油面降 低，对于0．8MV．A及以上的 油浸式变 压器和 0．4MV．A及以上 的车间内油 浸式变压 器均应装设瓦斯保护。 1．2纵联 差动保护或电流速 断保护 为反 映电力 变压器 引出 线、套 管及内 部 短路故 障。对于6．3MV．A以下厂用 工作变压 器和并 列运行的变 压器，以及 10M％ 7． A以下 厂用 备用变 压器 和单独 运行的 变压 器，当 后 备保护 时限大于0．5s时 ，应装设电 流速断保 护。对 于6． 3MV． A及以 上的厂用工 作变压器 和并列 运行的变压 器。10MV． A及以 上厂用备 用变 压器和 单独 运行的 变压器 ，以 及2MV．A 及以 上用电 流速 断保护 灵敏性 不满 足要求 的 变压器 ，应装设纵 联差动保护 (以下 简称差动 保护 ) 。 对高 压侧电 压为330kV及以 上的变 压 器，可装设双重差动保护。 对于 发电 机变压 器组 ，当 发电机 与变 压 器之 间有断 路器 时。发 电机装 设单 独的差 动 保护。当发电 机与变压器之『口】没自． 断路器时， 100MW及以下发电机与变压器组共用差动 保护；100MW以上发电机．除发电机变压器 组共 用差动 保护 外。发 电机还 应单 独装设 差 动保 护；对 200～300MW的发电 机变 压器组 亦 可红 变压器 上增设 单独的差 动保护 ．即采 用 双重快速保护。 l -3过电流保护 为反 映外部 相间短 路引 起的过 电流并 作 为瓦斯保护和差动保护(或电流速断保护) 的 后备，应采用下列保护。①过电流保护．一般 用于 降压变 压器 。②复 合电压 起动 的过电 流 保护 ．一般 用于 升压变 压器及 过电 流保护 灵 敏性不 满足要求的 降压变，K器。③ 负序电流 及单卡 H式低 电压起动的 过电流保护 ．一般用 于63MV．A及以上大容量升压变压器和系统 联络变压器。④阻抗保护．对于升压变』K器和 系统 联络变 压器 ．当采 用第② ③的 保护不 能 满足炙敏性和选择性要求时．可采J }}I 阻抗保 护。
电力变压器继电保护设计分析
电力变压器的故障通常可以分为油箱内部故障和油箱外部故障两种。油箱内部故障主要是指发生在变压器油箱内包括高压侧或低压侧绕组的相间短路、匝间短路、中性点直接接地系统侧绕组的单相接地短路以及铁芯的绕损等。变压器内部故障非常危险，因为故障时产生的电弧，不仅会损坏绕组的绝缘、烧坏铁芯，而且由于绝缘材料和变压器油因受热分解而产生大量的气体，有可能引起变压器油箱的爆炸，所以继电保护应快速切除这些故障。油箱外部故障最常见的主要是变压器绕组引出线和绝缘套管上发生的相间短路和接地短路(直接接地系统侧)。
2.3过电流保护
为反应外部相问短路引起的过电流并作为瓦斯保护和差动保护(或电流速断保护)的后备，应采用下列保护：(1)过电流保护，一般用于降压变压器；(2)复合电压起动的过电流保护，一般用于升压变压器及过电流保护灵敏性不满足要求的降压变压器；(3)负序电流及单相式低电压起动的过电流保护，一般用于63MV?A及以上大容量升压变压器和系统联络变压器；(4)阻抗保护，对于升压变压器和系统联络变压器，当采用第(2)(3)的保护不能满足灵敏性和选择性时，可采用阻抗保护。
变压器的不正常运行状态主要有：变压器外部相问短路引起的过电流和外部接地短路引起的过电流和中性点过电压；负荷超过额定容量引起的过负荷；油箱漏油引起的油面降低或冷却系统故障引起的温度升高。此外，对大容量变压器，由于其额定工作时的磁通密度接近于铁芯的饱和磁通密度，在过电压或低频率等异常运行方式下，还会发生变压器的过励磁故障。这些不正常的运行状态会使绕组、铁芯和其他金属构件过热，威胁变压器绝缘。
2.4过励磁保护
为反应变压器的过励磁引起的过电流。对于高压侧为500kV的变压器的额定磁密近于饱和密度，频率降低或电压升高时容易引起变压器过励磁，导致铁芯饱和，励磁电流剧增，铁芯温度上升，严重过热会使变压器绝缘劣化，寿命降低，最终造成变压器损坏。故需装设过励磁保护。
