protel99se教程[新版]Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel 99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中，并且设计元件的属性第二步:设计元件的属性，包括封装,名称，元件属性等第三步:在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点第四步:设点电源地第五步:在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB文件以及载入封装图.第一步:在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB 电路的文件第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择第三步:浏览封库以及增加protel99se封装库第四步:选择封装库并且增加到当前PCB文件中:第五步:增加好封装库后，我们就要以选择和使用些元件了第六步:在protel99se绘制PCB图是，有一个单位的选择，可以使用公制以及英制，可以如下图切换,也可以命名便用protel99se快捷健“Q”切换经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB文件图。
Protel99原理图库元件和PCB库元件的创建与管理
Protel 99原理图库元件和PCB库元件的创建与管理摘要：CAD技术的应用，大大推动了电子、微电子技术的进步，技术的进步和市场竞争，又导致了CAD技术的不断完善，构成了计算机应用技术的一个重要分支。
EDA是继CAD 之后的新一代计算机设计系统，是电子领域基于性能更强，环境更为完善的操作设计系统。
本文着重介绍Protel99软件的体系结构，特点及现存问题；并用这一软件进行原理图库元件和PCB库元件的创建与管理的制作。
其中绘制了以常见典型插接件、固态继电器和CPU插座为例的3个原理图库元件以及相应PCB库元件的封装形式；介绍了属性设置对话框中各参数的含义；并生成相应的报告文件。
关键词：Protel99 ; 绘图; 库元件; 封装Protel 99 principles component of picture library and PCB storehouse components establishment with managedAbstract:The application of CAD technology, has pushed forward the advance of electron, microelectric technique greatly , The progress of technology competes with market, has caused the constant perfection of CAD technology again, Have formed an important branch of application technology of the computer. EDA is that the computer of new generation following CAD designs the system, stronger because of performance in an electronic field , Design the system in operation with more perfect environment. Introducing the system structure of Protel 99 software emphatically, the characteristic and extant question; And carry on establishment of the component of picture library of principle and PCB storehouse component and making of management with this software. Have drawn 3 principles component of picture library and encapsulations form of corresponding PCB storehouse component taking often see the model inserted and connect one, the solid state relay and CPU socketting as example among them ; Have recommended attribute to be set up and talk the meaning of every parameter in the flame ; And produce corresponding reporting the file .The keyword:Protel99 ; Drawing; Storehouse component ; Encapsulation一、引言Protel99是 Protel Technoloy公司1999年4月推出的全新EDA软件.它不仅是以往版本的升级,更主要的是它融合了目前许多先进的新技术和新成果而使其功能和品质有了质的飞跃。
第5章 Protel DXP创建原理图元件库
Protel DXP
● Description 编辑框可以设置引脚的描述属性。
● Part Number 编辑框用来设置一个元件可以包含多个子元件。
应 用 教
● Symbols 在该操作框中可以分别设置引脚的输入输出符号， Inside用来设置引脚在元件内部的表示符号；Inside Edge用来设
程
》
件库文档，然后执行菜单命令File\ Save As，将刚创建的文档保
存在E:\WTC目录下，并命名为“GB.SCHLIB”。就可以进入原理
图元件库编辑器界面如图5-1所示。
Protel DXP
第5章 创建原理图元件库
《
应 用 教 程 》
图5-1 原理图元件库编辑器界面
第5章 创建原理图元件库
Protel DXP
5) 保存已绘制好的元件。执行菜单命令File\Save，
将元件保存到当前元件库文件中。
应 用
当执行完上述操作后，现在可以查看以下元件库
教 程
管理器，如图5-12所示，其中已经添加一个MC1455P1
》 元件，该元件位于GB.SchLib中。
Protel DXP
第5章 创建原理图元件库
第5章 创建原理图元件库
第5章 创建原理图元件库
Protel DXP
《
5.1 原理图元件库编辑器
5.2 创建新元件
应
5.3 创建整合库
用
教
程
》
第5章 创建原理图元件库
5.1 原理图元件库编辑器
5.1.1 打开原理图元件库编辑器
《
创建元件和元件库是使用Protel DXP的元件库编辑器来进行
的，打开元件库编辑器的操作步骤如下：
Protel_se详细教程
Protel详细教程一.建立数据库文件1.建立数据库文件使用Protel99SE的第一步就是建立一个数据库文件，也就是说使用Protel99SE 进行电路图和PCB的设计，以及其它数据，都是在一个.DDB数据库里。
可通过以下7个步骤来完成数据库的建立1）打开protel 99se后,选择file菜单下的new菜单，新建一个工程从这里开始建立一个.DDB文件2013-12-81.建立数据库文件2）选择新建的项目存放方式为DDB以及文件存放目录此项为默认设置在此定义所要建的*.DDB的文件名此项所见文件文件的存储路径存储路径可修改2013-12-81.建立数据库文件3）新建好DDB文件后,我们就可在里边的Documents目录下新建相应文件用来存放SCH和PCB的文件夹，双击鼠标打开后即可在里面建立文件4）新建SCH文件,也就是电路图设计项目File—New或者右击鼠标，然后选择New即可打开如右图所示的“新建文件”的窗口，选择想要建的文件2013-12-85）新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了显示并行执行的任务单击此，添加或删除元件库输入“ 元件名* ”，查找零件进入元件编辑对元件做在图纸中放置选中的零件在硬盘上通过搜索关键字（元件的型号，比如74LVC139）来查找1.建立数据库文件根据要设计的电路图，在元件库中选择相应元件放置在此图纸中2013-12-82013-12-81.建立数据库文件7）也可以选择增加自己的元件库系统默认的元件库添加按钮删除已添加 按钮确认以上操作按钮2.创建原理图元件库绘制原理图，首先要将元件放进SCH原理图中。
其中元件可以从默认元件库或后来加入的元件库中选择，也可以自己建立元件库默认的元件库使用protel99se进行SCH和PCB 设计的时候,系统自带的元件库和PCB封装库,只有一小部分,大部份元件的元件库以及封装库,我们都需要自己制作2013-12-82.创建原理图元件库1）新建原理图元件库打开“新建文件”的窗口选择元件库文件，再点击OK键即可2013-12-82.创建原理图元件库2）新建一个元件，有下图所示的两种方式或者在弹出的窗口中对新建元件进行命名2013-12-82.创建原理图元件库3）绘制SCH元件以及放入元件的管脚浅色圆点为电气连接点，应指向外双击黑色管脚，在弹出窗口中添加管脚标号（Number）给元件命名点此添加元件点此添加矩形框点此添加管脚2013-12-8管脚属性设置时需要注意事项：2.创建原理图元件库这个管脚名字可随便起管脚的标号一定要和PCB封装的完全一致，才能保证正确调用封装，并使该元件在SCH和PCB中的连线一致双击即可打开属性设置窗口对应PCB封装也有个“2”的管脚标志，与SCH中对应表示电气管脚的长度，必须是5的倍数，因为5是网络的最小单位2013-12-82.创建原理图元件库4）给新建的元件重命名以及放入说明文字绘制好元件后保存，元件库中就有了该元件了，以后再画SCH时就可以调用了。
protel99se简明教程
Protel99se简明教程说明：1、本教程为通信工程学院学生科技协会自主编辑2、本教程为简明教程，作为科协成员初步学习protell99se时使用。
3、教程中出现的图片皆为截图，不完整，学习时请看仔细。

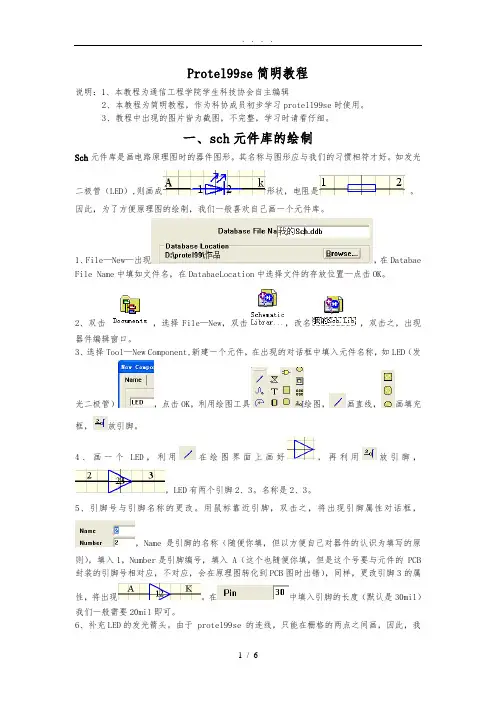

一、sch元件库的绘制Sch元件库是画电路原理图时的器件图形。
其名称与图形应与我们的习惯相符才好。
如发光二极管（LED）,则画成形状，电阻是。
因此，为了方便原理图的绘制，我们一般喜欢自己画一个元件库。
1、File—New—出现，在Databae File Name中填如文件名，在DatabaeLocation中选择文件的存放位置—点击OK。
2、双击，选择File—New，双击，改名，双击之，出现器件编辑窗口。
3、选择Tool—New Component,新建一个元件，在出现的对话框中填入元件名称，如LED（发光二极管），点击OK，利用绘图工具绘图，画直线，画填充框，放引脚。
4、画一个LED，利用在绘图界面上画好，再利用放引脚，，LED有两个引脚2、3。
名称是2、3。
5、引脚号与引脚名称的更改。
用鼠标靠近引脚，双击之，将出现引脚属性对话框，，Name是引脚的名称（随便你填，但以方便自己对器件的认识为填写的原则），填入1，Number是引脚编号，填入 A（这个也随便你填，但是这个号要与元件的PCB 封装的引脚号相对应，不对应，会在原理图转化到PCB图时出错），同样，更改引脚3的属性，将出现。
在中填入引脚的长度（默认是30mil）我们一般需要20mil即可。
6、补充LED的发光箭头。
由于 protel99se的连线，只能在栅格的两点之间画，因此，我们要画其箭头，需要改变栅格的大小，使图象变的细腻，选择Options—Document Options,,在出现的对话框中，将Grids中的两个数改成1或其他数值（默认是10），点击OK。
在键盘上敲Page Up,对界面进行放大，利用画出两个箭头，则出现如图。
protel99SE流程元器件封装

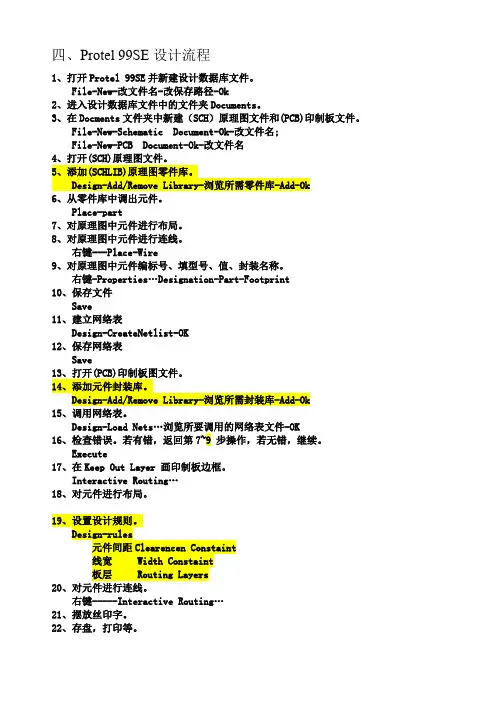

四、Protel 99SE设计流程1、打开Protel 99SE并新建设计数据库文件。
File-New-改文件名-改保存路径-Ok2、进入设计数据库文件中的文件夹Documents。
3、在Docments文件夹中新建（SCH）原理图文件和(PCB)印制板文件。
File-New-Schematic Document-Ok-改文件名;File-New-PCB Document-Ok-改文件名4、打开(SCH)原理图文件。
5、添加(SCHLIB)原理图零件库。
Design-Add/Remove Library-浏览所需零件库-Add-Ok6、从零件库中调出元件。
Place-part7、对原理图中元件进行布局。
8、对原理图中元件进行连线。
右键---Place-Wire9、对原理图中元件编标号、填型号、值、封装名称。
右键-Properties…Designation-Part-Footprint10、保存文件Save11、建立网络表Design-CreateNetlist-OK12、保存网络表Save13、打开(PCB)印制板图文件。
14、添加元件封装库。
Design-Add/Remove Library-浏览所需封装库-Add-Ok15、调用网络表。
Design-Load Nets…浏览所要调用的网络表文件-OK16、检查错误。
若有错，返回第7~9 步操作，若无错，继续。
Execute17、在Keep Out Layer 画印制板边框。
Interactive Routing…18、对元件进行布局。
19、设置设计规则。
Design-rules元件间距ClearencenConstaint线宽 Width Constaint板层 Routing Layers20、对元件进行连线。
右键-----Interactive Routing…21、摆放丝印字。
22、存盘，打印等。
五、元件库与封装库系统默认元件库路径:C:\Programfiles\Design Explorer 99 SE\Library\Sch\*.Ddb1）常用元件库:(1)路径：C:\Programfiles\Design Explorer 99 SE\Library\Sch\Protel DOS Schematic Libraries.ddb Protel DOS ShematicTTL.lib数字集成电路库74××系列，54××系列等。
浅谈Protel99SE原理图元件库的制作
第２７卷第１２期图1功能参数设置对话框原理图摘要：文章主要介绍了初学者在开始学习Protel99SE 绘图时容易出现的一些错误,以及教师在教学过程中应注意的实际应用的教学方法。
关键词：Protel 99SE ；电路原理图的设计；原理图元件库中图分类号：G424.24文献标识码：A 文章编号：1006-8937（2008）12-0005-03Ａｂｓｔｒａｃｔ:This paper focuses on the teaching methods of practical application,introduces some mistakes that the beginners easily make when learning Protel 99SE graphics,as well as the problems that the teachers should pay attention in the teaching process.Ｋｅｙｗｏｒｄｓ：Protel 99SE ；design of circuit diagram ；diagram components libraries 浅谈Protel 99SE 原理图元件库的制作（湖南生物机电职业技术学院计算机系，湖南长沙410126）Simply discussing on the facture of Protel 99SE diagramcomponents librariesLIU Xing-wang（Ｄｅｐｔ．ｏｆＣｏｍｐｕｔｅｒＳｃｉｅｎｃｅ，ＨｕｎａｎＢｉｏｌｏｇｉｃａｌａｎｄＥｌｅｃｔｒｏｍｅｃｈａｎｉｃａｌＰｏｌｙｔｅｃｈｎｉｃＳｃｈｏｏｌ，Ｃｈａｎｇｓｈａ，Ｈｕｎａｎ４１０１２６，Ｃｈｉｎａ）收稿日期：2008-08-13作者简介：刘兴旺（1971—），男，湖南长沙人，大学本科，助理实验师，主要研究方向：电气设备开发与设计。
第5章 元件库的建立[19页]
![第5章 元件库的建立[19页]](https://img.taocdn.com/s3/m/4a229d536c85ec3a87c2c574.png)
图5-9“编辑属性”对话框
• 若同时选中“Snap”选项，则为上锁定状态，即鼠标指针移动的单 位以一格或半格为单位。若“Snap”后面的数字为“10”，则以 一格为单位。
• 若“Snap”后面的数字为“5”，则以半格为单位；若不选中 “Snap”，则鼠标移动的单位不限，操作时可以根据实际选择。
图5-6 IEEE 符号工具栏
IEEE符号工具中各按钮的功能如下：
5.4 在元器件库中制作新元器件
• 单击“设计管理器”中的Browse SchLi按钮进入如图5-8所示的元器件制 作界面
图5-8元器件制作界面
5.4.1制作新元器件前的设置
• 在如图5-8所示的电路原理图元器件库编辑器中连续按工具栏上的放大键将 界面上的网格放大，以方便制作元器件。若没有网格显示，则需要在画图 区空白处单击鼠标右键，在出现的菜单中单击Document Option按钮。
第五章 元件库的建立
• 本章知识点： Protel 99SE中创建元件库的步骤 创建元件的常用工具 制作新元件的方法 • 基本要求： 掌握Protel 99SE中元件库的功能 掌握Protel 99SE中新建元件库的方法 掌握Protel 99SE中元件库编辑的常用工具与编辑方法 • 能力培养目标： • 通过本章的学习，了解Protel 99SE中元件库的作用，熟悉创建自定义元件 库的方法，掌握制作新元件的过程及编辑工具。
5.1 创建一个新的设计数据库
• 要建立一个新的元器件库，首先要在Protel 99SE中建立一个以“.ddb”为 后缀名的数据库。创建新的数据库可以按照以下步骤进行。
第五章 制作元件与创建元件库
最后，执行菜单File→Save将文件保存。
利用已有的库元件绘制新元件
在绘制元件时，有时只想在原有元件上做些修改，得到新元 件，此时可以将该元件符号复制到当前库中进行编辑修改， 产生新元件。下面以将双列直插式的元件8255（40脚）， 修改为PLCC封装的44脚的8255芯片为例，介绍绘制方法。 ① 启动元件库编辑器，新建元件库NEW.lib，新建元件； ② 执行菜单Tools→Find Component查找元件8255。元件8255位 于元件库Protel DOS Schematic Intel.lib中，单击Edit按钮， 系统自动进入编辑Protel DOS Schematic Intel.lib元件库状态， 屏幕上显示当前元件8255的图形符号； ③ 执行菜单Edit→Select→All选中编辑区中的8255图形符号， 执行菜单Edit→Copy，复制库元件8255；
本章内容
5.1 元件库编辑器 5.2 元件库管理器的使用 5.3 元件绘图工具 5.4 制作元件举例 5.5 在原理图中调用元件库文件中的元件 5.6 产生元件报表
5.1 元件库编辑器
1. 启动元件库编辑器 执行File→ New，在出现的对话框中双击图标新 执行File→ New，在出现的对话框中双击图标新 建元件库，系统默认为Schlib1.lib，用鼠标双击 建元件库，系统默认为Schlib1.lib，用鼠标双击 Schlib1.lib文件，打开元件库编辑器。 Schlib1.lib文件，打开元件库编辑器。
2. 界面简介
主工具栏
绘图工具 元件库管理器
编辑区
IEEE符号工具
5.2 元件库管理器的使用
1. 元件管理器 2. 单击Browse SchLib选项卡，打开元件管理 单击Browse SchLib选项卡，打开元件管理 器。 ① Components区，用于选择要编辑的元件。 Components区，用于选择要编辑的元件。
Protel99SE原理图元件的制作
Protel99SE原理图元件的制作一．实验目的：1．掌握Protel99SE软件原理图元件库的编辑与管理2．掌握绘制元件符号的方法3．掌握编辑已有元件符号的方法二．实验内容1．在实验1创建的设计数据库下，新建一个原理图元件库文件，命名为“你的姓名全拼_Favorate.lib”（比如：Lixiaofang_Favorate.lib）2．打开原理图元件库Protel DOS Schematic Libraries.ddb文件，浏览7426、7437、74132元件，看看是否与74ALS00的图形一样？并把74LS00元件复制到“你的姓名全拼_Favorate.lib”元件库中。
3．设置电路图纸设置为A4。
绘制一个半径为20mil，线宽为Medium的半圆弧线；绘制一个半径为20mil的圆形；并将所绘制图形粘贴到实验报告中！4．在自己建的元件库文件“你的姓名全拼_Favorate.lib”中创建数码管REDCA和4006芯片2个元件：制作如图1所示的数码管符号，元件名为REDCA，元件外形尺寸为90mil×60mil，引脚长度为默认长度。
图1 数码管REDCA表1 数码管REDCA的引脚属性(2) 绘制如图2所示的4006，元件封装设置为DIP14，元件外形尺寸为90mil×80mil，引脚长度为20mil，各引脚信息如下：图2 元件4006（注意：引脚7和14被隐藏了）表2 4006各引脚信息5拼_Favorate.lib”元件库中。
6．打开Miscellaneous Devices.ddb元件库中的DIODE元件，修改引脚号属性：将引脚号A改为1，引脚号K改为2；并将修改后的DIODE元件复制到“你的姓名全拼_Favorate.lib”元件库中。
7．将自建的“你的姓名全拼_Favorate.lib”文件导出到Design Explorer 99 SE\Library\Sch 文件夹中，并从实验1中创建的原理图文件中添加“你的姓名全拼_Favorate.lib”元件库。
Protel99SE教程 使用方法
2.2.4 设置原理图图纸
• 一般系统默认图纸的大小为B号图纸。当构思好原 理图后，最好能先根据构思的整体布局设置好图 纸的大小。当然，在画图中或以后可以再修改也 是可以的。
• 有两种方法可以改变图纸的大小。 在设计窗口中，单击鼠标右键选择浮动菜单下
的文档选项【Document Option…
2.2.5 装入元件库
Protel 99 SE使用教程
目录 第一章 Protel 99 SE简介 第二章 原理图设计 第三章 制作原理图元件 第四章 产生报表 第五章 印制电路板的设计 第六章 PCB图设计常用操作功能 第七章 创建自己的PCB元件 第八章 电路板的设计规则
第一章 Protel99SE简介
• 1.1 Protel 99 SE的组成 • 1.2 Protel 99 SE的运行环境 • 1.3 Protel 99 SE的操作环境及特点 • 1.4 电路板设计的基本步骤
• 首先，打开原理图管理浏览器。在工作窗口 为原理图编辑器窗口的状态下，单击设计管理器 顶部的【Browse Sch】标签即可打开原理图管理 浏览器窗口，如图2-13所示。
• 单击【Add/Remove】按钮，出现如图2-14所 示的添加/删除元件库对话框。
2.3 放置元件
2.3.1 利用浏览器放置元件
1.2 Protel 99 SE的运行环境
1．运行Protel 99 SE的推荐配置
CPU：≥Pentium II 400及以上PC机 内存：≥64M 显卡：支持800×600×16位色以上显示 光驱：≥24倍速
2．运行环境
• Windows NT/95/98及以上版本操作系统。 由于系统在运行过程中要进行大量的运算和
Part”。
protel99se经典高校教程第五章
(8)New Part的功能是在复合封装元件中新增元件. (9)Remove Part的功能是删除复合封装元件中的元件. (10)New Part 的功能是切换到复合封装元件中的下一个元件.相当于 Component区域中Part右边的"<"按钮. (11)Prev Part 的功能是切换到复合封装元件中的前一个元件.相当于 Component区域中Part右边的"<"按钮. (12)Next Component的功能是切换到元件中的下一个元件.相当于 Component区域中Part右边的"<"按钮. (13)Prev Component的功能是切换到元件中的前一个元件.相当于 Component区域中Part右边的"<"按钮. (14)First Component的功能是切换到元件库中的第一个元件,相当于 Component区域中"<<"按钮. (15)Last Component的功能是切换到元件库中的最后一个元件,相当 于Component区域中的">>"按钮 (16)Show Normal 相当于Mode区域中的Nomal选项. (17)Show Demorgan 相当于Mode区域中的Demorgan选项.
5.2.3 查找元件
Find按钮,弹出如下图5-10 所示对话框.
按照元件名称 点击可打开搜索目录设定 按描述符合
Байду номын сангаас
查找到的元件 所在元件库 找到的元件 将该元件库添加 到当前库列表中 放置元件 开始查找
图5-10 查找对话框
点击Path右边的选择按钮可打开如下对话框(图5-11),从 中选择文件夹为搜素路径.
Protel99SE原理图元件库的编辑
实验二 Protel99SE原理图元件的制作实验时间：2014年11月14 日；实验学时：2学时；实验成绩：一．实验目的：1．掌握Protel99SE软件原理图元件库的编辑与管理2．掌握绘制元件符号的方法3．掌握编辑已有元件符号的方法二．实验内容1．在实验1创建的设计数据库下，新建一个原理图元件库文件，命名为“你的姓名全拼_Favorate.lib”（比如：Lixiaofang_Favorate.lib）2．打开原理图元件库Protel DOS Schematic Libraries.ddb文件，浏览7426、7437、74132元件，看看是否与74ALS00的图形一样？并把74LS00元件复制到“你的姓名全拼_Favorate.lib”元件库中，思考“元件组”的意义是什么？并可在书写实验报告时选择回答“思考题6”。
3．设置电路图纸设置为A4。
绘制一个半径为20mil，线宽为Medium的半圆弧线；绘制一个半径为20mil的圆形；并将所绘制图形粘贴到实验报告中！4．在自己建的元件库文件“你的姓名全拼_Favorate.lib”中创建数码管REDCA和4006芯片2个元件：(1)制作如图1所示的数码管符号，元件名为REDCA，元件外形尺寸为90mil×60mil，引脚长度为默认长度。
图1 数码管REDCA表1 数码管REDCA的引脚属性(2) 绘制如图2所示的4006，元件封装设置为DIP14，元件外形尺寸为90mil×80mil，引脚长度为20mil，各引脚信息如下：图2 元件4006（注意：引脚7和14被隐藏了）5．将Miscellaneous Devices.ddb元件库中的RES2、ELECTRO1、NPN复制到“你的姓名全拼_Favorate.lib”元件库中。
6．打开Miscellaneous Devices.ddb元件库中的DIODE元件，修改引脚号属性：将引脚号1改为A，引脚号2改为K；并将修改后的DIODE元件复制到“你的姓名全拼_Favorate.lib”元件库中。
Protel 99SE 实用教程第5章 元件库与自制元件
图5.5 绘制元件
（6）在放置引脚的浮动状态时按“Tab” 键，或双击引脚后设置引脚属性，如图 5.6所示。度
图 5.6引脚属性设置 引脚属性设置 图5.6
（7）元件绘制完成后单击菜单命令Tools | Rename Component，将图形命名为“三 相交流电动机”，如图5.7所示。
第二个部件 第二个部件
图5.12 LF324的第二个部件
（3）按照同样的方法分别绘制部件三和 部件四，如图5.13所示。
图5.13 部件三和部件四
5.3 加载自制元件库并放置元件
（1）打开一个原理图文件，切换到元件 库管理器中，如图5.14所示。
图5.14 添加元件库
（2）在元件库列表中选择“My CAD.ddb”， 单击“Add”按钮可将元件库文件加到下方 的元件库列表中，单击“OK”按钮将自制 元件加到元件库管理器中，如图5.15所示。
图5.7 重命名元件
（8）单击“OK”按钮，保存完成后的元 件，如图5.8所示。 （9）建立下一个新元件。如图5.9所示。
当前元件名称
图 5.8 5.8 完成的元件 图 完成的元件
图5.9 添加新元件
元件列表 元件绘图区
图 5.10 绘制新元件 绘制新元件 图5.10
5.2 多部件元件的制作
图5.2 新建元件库文件
（3）双击图标打开元件库文件，并切换 到“Browse Sch library”元件库管理器 选项卡，如图5.3所示。 （4）绘制元件。如图5.4所示。
元件库管理器
第二象限 元件绘图工具 第一象限
新建元件默认名称
第四象限
第三象限
图 5.3 元件绘图区 图 5.3 元件绘图区
（1）在元件库管理器中添加一个元件， 经更名后为LF324，根据要求画出此元 件中的第一个部件，如图5.11所示。
protel99se绘制电路常用元器件指南
常用封装
双列直插芯片封装
• 根据芯片引脚数目，常见双列直插芯片封装有DIP4、DIP6、 DIP8、DIP14、DIP16、DIP18、DIP20、DIP24、DIP28、DIP32、 DIP40、DIP48、DIP52,请根据实际使用的芯片引脚数选择。 位于：C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic FootprintsAdvpcb.ddb\Pcbfootprints.lib
Protel 99 se绘制电路 常用元器件指南
常用插脚电阻封装
原理图符号
• 原理图符号名称：RES2 位于C:\Program Files\Design Explorer 99 SE\Library\Sch\Miscellaneous常用封装 Devices.ddb\Miscellaneous Devices.lib中 • 封装名称：AXIAL0.3、AXIAL0.4、AXIAL0.5等 AXIAL后的数字表示焊盘间距，单位是英寸； 位于：C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic FootprintsAdvpcb.ddb\Pcbfootprints.lib
接插件----外联接线端子
原理图符号
封装
• • •
原理图符号名称：CON2、CON4、……CON60 位于C:\Program Files\Design Explorer 99 SE\Library\Sch\Miscellaneous Devices.ddb\Miscellaneous Devices.lib中
1、选择DIODE后单击Edit，打 开Miscellaneous Devices库
Protel99se详细教程
Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se 进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel 99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中，并且设计元件的属性第二步：设计元件的属性，包括封装,名称，元件属性等第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点第四步：设点电源地第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB 文件以及载入封装图.第一步：在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB电路的文件第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择第三步：浏览封库以及增加protel99se封装库第四步：选择封装库并且增加到当前PCB文件中:第五步：增加好封装库后，我们就要以选择和使用些元件了第六步：在protel99se绘制PCB图是，有一个单位的选择，可以使用公制以及英制，可以如下图切换,也可以命名便用protel99se快捷健“Q”切换经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB 文件图。
Protel 99 SE第5章 创建元件库与制作元件
5.1.3 原理图元件库编辑器的菜单
1. “工具”菜单 原理图元件库文件编辑器的
“Tools（工具）”菜单，如图 5-5所示。
5.2 创建新元件
在绘制原理图时，如果在现有的库中无法找到 需要的元件符号，就需要设计者自己绘制原理 图元件库。这里以LM386为例介绍元件符号的 制作过程，LM386引脚如图5-13所示。
在原理图绘制完毕后，为了存档方便日后的工作，需要生成项目的原 理图元件库。下面以前面介绍的“power supply”为例进行说明。
5.4 实例 制作七段数码管 的图形符号
1. 实例描述 本例介绍七段数码管（如图5-26）的元件图形符号及封装
的制作过程。 2. 知识重点 新建库文件的一般步骤，元件参数、绘制库工具栏的使用
5.1.1 启动原理图元件库编辑器
首先介绍一下原理图元件库文件（或称符号库）编辑器的编辑环境。 打开原理图符号库编辑器的方法有两种。
1. 创建一个原理图元件库文件 打开Protel 99 SE软件，单击菜单“File（文件）”→“New（新建）”
命令新建数据库文件，在新建数据库文件的基础上，执行菜单“File （文件）”→“New（新建）”命令，系统弹出“New Document （新建文件）”对话框，如图5-1所示。
在该对话框中，选择将创建元件库文件，双击图标或者单击【OK】 按钮，系统将在当前的设计管理器中新建一个元件库文件，设计者 可以重新命名该文件，鼠标左键双击该文件，即可打开元件库编辑 器。如图5-2所示。
2. 打开已有的原理图库文件
在原理图工作界面下，如图5-3所示，在元 件列表中，选中需要编辑的元件，鼠标左键 单击【Edit】按钮，即可打开原理图元件编 辑器，进行元件的修改。
Protel99入门添加元器件库
快速入门
1／241
基本操作步骤
第一步
一、新建数据库文件 新建数据库文件（XXX.ddb)，考试时XXX要求用考生
的姓名替代。 操作：双击桌面 图标，软件自动打开。
用鼠标选择主菜单上File(文件) → New(新建)
2／241
点新建文件后出现
路径改为 D:/考试
D:/考试
这一项暂不设置 文件名改为 姓名.ddb XXX.ddb 改路径点”浏览”
4／241
在弹出的对话框中选择原理图设计文件
印刷板 印刷板
设计文 封装库
件
文件
原理图设 计文件
原理图元 件编辑器
选择完毕后 点ＯＫ
5／241
第二步
设置原理图文件中的图纸 双击图纸边框外的任意位置，在弹出的设置框中进行图
纸的设置，设置项目有： 1、框左边：⑴图纸的方向；⑵标题栏类型；⑶是否有标题 栏；⑷是否双线框；⑸是否单线框；⑹图纸的边框颜色； ⑺图纸的底色。 2、框中间： ⑴捕获网格尺寸； ⑵可视网格尺寸； ⑶电气 网格尺寸；⑷系统字体大小。 3、框右边： ⑴标准图纸尺寸； ⑵自定义图纸尺寸内容有： ①X方向尺寸；②Y方向尺寸；③X方向边框分格数；④Y方 向边框分格数；⑤双线框线间距离。
6／241
图纸选项 图纸信息
图纸方向
可视 网格 图纸样式 尺寸
捕获 网格 尺寸
标签框
双线框
单线框 外框 颜色
电气 网格
ቤተ መጻሕፍቲ ባይዱ
图纸底色
系统字体和字号
图纸属性对话框
标准 图纸 选择
自定义图 纸尺寸
宽度 高度 Ｘ区域 Ｙ区域 双线框 宽度
7／241
