protel99se元件库

protel99se元件库

Protel 99SE元件库介绍Protel 99SE是一种常用的电子设计自动化(EDA)软件。

元件库是Protel 99SE中非常重要的一部分,它包含了各种电子元器件的信息,可以帮助电子工程师在电路设计时快速找到合适的元件并进行布局和连线。

本文档将介绍Protel 99SE元件库的基本概念和用法,以及如何添加和管理元件库中的元件。

元件库的类型Protel 99SE的元件库分为两种类型:原生元件库和用户自定义元件库。

原生元件库原生元件库是Protel 99SE自带的元件库,包含了常用的电子元器件,如传感器、电容、电感、晶体管等。

用户可以直接在原生元件库中选择合适的元件进行设计。

用户自定义元件库除了原生元件库,Protel 99SE还提供了用户自定义元件库的功能。

用户可以根据自己的需求创建新的元件库,并添加自己设计的元件。

这样一来,用户就可以方便地管理和分享自己的元件库,同时可以快速找到需要的元件。

元件库的导入和导出Protel 99SE提供了元件库的导入和导出功能,这样用户可以方便地将元件库从一个项目中导出并导入到另一个项目中。

导出元件库要导出元件库,用户可以按照以下步骤操作:1.打开Protel 99SE软件,并加载需要导出元件库的项目。

2.在元件库管理界面,选择需要导出的元件库,并点击导出按钮。

3.选择保存的位置和文件名,并点击确认导出。

导入元件库要导入元件库,用户可以按照以下步骤操作:1.打开Protel 99SE软件,并加载需要导入元件库的项目。

2.在元件库管理界面,点击导入按钮。

3.选择要导入的元件库文件,并点击确认导入。

元件库管理在Protel 99SE中,用户可以方便地管理和添加元件库中的元件。

添加元件要添加元件,用户可以按照以下步骤操作:1.打开Protel 99SE软件,并加载需要添加元件的项目。

2.在元件库管理界面,选择需要添加元件的元件库,并点击添加按钮。

3.输入元件的名称、型号、封装等信息,并点击确认添加。

将Protel99Se元件库导入到Altium-Designer

将Protel99Se元件库导入到Altium-Designer

将Protel99Se元件库导入到Altium Designer(图)实现步骤如下:
1.打开Altim Designer,关掉所有的工程。

选中你的工程->右键->close project
2.左键->左上方的file->点选improt wizard选项,然后跳出如下画面
3.点next后,选择99SE DDB file,如下图
4.点next,后进入如下换面,选择右边的Add点击(不是左边的,右边的),如下图
5.点完add后会跳出如下对话框,选择你的protel的.ddb库文件,如下图所示
6.选好ddb文件,点打开,然后就会如下图,右边会显示你选择的ddb文件的路径
7.点next后,进入如下图,选择你自己转换好的altium designer的库文件放置的位置
8.然后一直next,把messages对话框关掉,再点选Don't Open Imported Designs选项,如下图
9.然后点next,最后看到Finish就转换成功了。

然后你就可以在你放置转换文件的文件夹下面看到Altim Designer可用的库文件了,封装库和元件库转换方法都是按以上步骤。

protel导入元件库方法

protel导入元件库方法

方案一:1.进入C\WINDOWS下找到ADV PCB99SE.INI和ADV SCH99SE.INI两个文件;2.用写字板打开ADVSCH99SE.INI文件,在[Change Library File List]下找到File0,大家可以发现,等号后面的的内容就是默认已经添加的库,如果要添加多个怎么办呢?简单,在File0后面添File1,File2..依次类推,但注意最后修改File0上面的Count属性,如果你添了两个,就把它的值改为2。

我用的是windows7系统,我如下改可行:配置SCH库TypeCount=2Count=5File0=C:\Program Files\Design Explorer 99 SE\Library\Sch\Miscellaneous Devices.ddbFile1=C:\Program Files\Design Explorer 99 SE\Library\Sch\Protel DOS Schematic Libraries.ddb File2=C:\Program Files\Design Explorer 99 SE\Library\Sch\Intel Databooks.ddbFile3=C:\Program Files\Design Explorer 99 SE\Examples\Backup of AT89C2051.LibFile4=C:\Program Files\Design Explorer 99 SE\Examples\Backup of SHUMAGUAN.Lib其中File3和File4是我自己画的两个元件。

3.同样对ADVPCB99SE.INI更改以配置PCB库。

同样是windows7系统改后可行。

我做了如下更改可行:TypeCount=2Count=5File0=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>PCB Footprints.lib$ID>-1$ATTR>0$E>PCBLIB$STF>File1=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Miscellaneous.ddb$OP>$ON>Miscellaneous.lib$ID>-1$ATTR>0$E>PCBLIB$S TF>File2=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>General IC.ddb$OP>$ON>General IC.lib$ID>-1$ATTR>0$E>PCBLIB$STF>File3=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>InternationalRectifiers.ddb$OP>$ON>InternationalRectifiers.lib$ID>-1$A TTR>0 $E>PCBLIB$STF>File4=D>MSACCESS:$RP>C:\Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Transistors.ddb$OP>$ON>Transistors.lib$ID>-1$ATTR>0$E>PCBLIB4.修改后,再打开PROTEL 99SE,OK。

Altium Designer与protel99se的导入

Altium Designer与protel99se的导入

图14-9 Import summary对话框
图14-10选择工作空间打开对话框
图14-11导入99SE库文件以 后的项目面板
图14-12 添加SCHLIB文件
导入过程完成,下面的步骤是将 导入的99SE库文件生成Altium Designer的集成库文件。 (4)关闭所有打开的文件。使用 File→New→Project→Integrated Library创建一个集成元件库项目,并 把他另存在“F:\Altium Designer9\Protel99se库文件转AD9” 文件夹下文件名:Atmel.LibPkg。 (5)执行Project→Add Existing to Project命令,打开“Choose Documents to Add to Project”对话 框,找到并选择刚才转换的.SCHLIB文 件(F:\Altium Designer9\Protel99se库文件转 AD9\Atmel\Sch文件夹),单击打开按 钮如图14-12所示,被选择的文件添加 到项目中了。
点击Next,出现选择输出文件夹对话框,“Set file extraction options”对话框中的“Output Folder”编辑框用于设置导入后的文件保存的 路径,如图14-4所示,最好记住该路径。
图14-4 Set File extraction options对话框
在“Set file extraction options”对话框中单击“Output Folder”编辑框右 侧的浏览按钮,打开“浏览文件夹”对话框,在“浏览文件夹”对话框内选 择导入文件的保存路径,单击“确定”按钮,然后单击“Set file extraction options”对话框中的“Next”按钮,出现“Set Schematic conversion options” 对话框,该对话框用于设置原理图导入选项,本例中没有原理图,所以不需 要设置该对话框,如图14-5所示。

Protel99SE添加元件库

Protel99SE添加元件库

File3=D>MSACCESS:$RP>C:\ProgramFiles\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>InternationalRectifiers.ddb$OP>$ON>InternationalRectifiers.lib$ID>-1$ATTR>0$E>PCBLIB$STF>
上面是添加元件库的。
下面是添加PCB的。
TypeCount=2
Count=5
File0=D>MSACCESS:$RP>C:\ProgramFiles\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>Advpcb.ddb$OP>$ON>PCBFootprints.lib$ID>-1$ATTR>0$E>PCBLIB$STF>
在c盘里有一个AdvSch99SE.ini的文件,把它复制出来,只要不在c盘就行。用记事本打开,找到Count=1
File0=d:\Program Files\Design Explorer 99 SE\Librar\Sch\Miscellaneous Devices.ddb
将其改为file=2,就可按上面的格式直接添加file1=……(略)。添加的文件在安装目录下,如我装在d盘,就是D:\programfiles\Design Explorer 99 SE\Library\sch里,找到要加载的库,再按格式改写就好了。
File2=D>MSACCESS:$RP>C:\ProgramFiles\Design Explorer 99 SE\Library\Pcb\Generic Footprints$RN>General IC.ddb$OP>$ON>GeneralIC.lib$ID>-1$ATTR>0$E>PCBLIB$STF>

Protel99se元件库导入

Protel99se元件库导入

Protel99se 元件库导入
Protel99se 怎幺添加元件库
有很多小伙伴用Protel99se 添加元件库时出现File is not recognized。

视频中有教大家Protel99se 无法添加元件库文件的解决方法。

因为Protel99se 是应用于Windows9X/2000/NT 操作系统下的EDA 设计软件,所以win7、win10 安装Protel99se 会有不兼容的情况,出现File is not recognized,就像这样。

然后教大家如何解决这个问题。

在现有的元件库列表中随便点击一个元件,然后点击Find,出现弹框,
寻找你要添加元件库文件的根目录,一般都在Library 下的SCH 里,然后点
击Find Now,出现SCH 里的所有元件库文件,你可以随便添加你想要的元件库,Add To Library List,添加一个就会在库列表里出现。

所以再也不用担心Protel99se 无法添加库文件了。

然后给大家介绍一个非常好用的工具,Protel99se 增强工具。

在使用笔记Protel99se 设计电路时,有的按键没有或者不好找,快捷键能减少左手在键盘上左右移动和鼠标移动次数,另外这个工具还有这些功能,这个鼠标滚轮放大缩小更新视图特别实
用,然后点击鼠标右键不松还可以挪动整个网格和元件,放大了电路后查看
元件很方便。

还有很多功能,大家可以自己琢磨琢磨。

Protel99se 软件下载包和增强工具下载链接:
https://pan.baidu/s/1O6zUcKRRWgq__NKHYX0upw 密码:fen3。

Protel99SE与AltiumDesigner10数据互导

Protel99SE与AltiumDesigner10数据互导

Protel99se与AltiumDesigner10数据互导wen6868wen编著一、将Protel99se器件库导入AltiumDesigner10(以下简称AD10)中Protel99se器件库压缩包可从Altium公司的网站()下载。

器件库压缩包解压后得到Protel99se器件库文件x.ddb,例如Texas Instruments.ddb 。

然后,按以下步骤操作:(1)启动AD10(2)鼠标左键单击【File】(3)鼠标左键单击【Import Wizard】(4)鼠标左键单击【Next】(5)在“Select type of files to import”对话框选择“99SE DDB Files”,然后,鼠标左键单击【Next】(6)在“Select files or folders to import”对话框选择要导入的DDB文件,例如Texas Instruments.ddb。

如果要一个文件一个文件地导入,则通过对话框右边的【Add】按钮将DDB文件加入到“Files to Process”列表框;如果要批量导入,则通过对话框左边的【Add】按钮将含有DDB文件的文件夹加入到“Folders to Process”列表框。

然后,鼠标左键单击【Next】(7)在“Set file extraction options”对话框选择存放导入文件的文件夹。

然后,鼠标左键单击【Next】(8)在“Set schematic conversion options”对话框选择原理图转换选项。

然后,鼠标左键单击【Next】(9)在“Set import options”对话框按需进行设置。

然后,鼠标左键单击【Next】(10)在“Select design files to import”对话框选择需要导入的DDBs文件。

然后,鼠标左键单击【Next】(11)在“Review project creation”对话框按照提示操作。

Protel99se封装库导入PADS2007的方法

Protel99se封装库导入PADS2007的方法
换,如图 4:
图4 五、转换完成后可在“ddb2pcb”文件夹下的“lib”子文件找到转换后的库文件,
如图 5。
2/4 Thursday, April 11, 2013
图5
六、经上步骤的转换生成的*.pd4/*.pt4 等四个文件还不能直接添加到 PADS2007 中使用,还要经过 PADS2007 自带的一个工具进行转换。打开些工具:开始 ---所有程序---Mentor Graphics SDD---PADS2007---Library Converter, 出现如下窗口。
图6
七、点击“Add LIbrary”,选择步骤五所生成的库文件,后点选“Select All”, 最后点“Convert”,开始转换。
3/4 Thursday, April 11, 2013
图7
八、转换完成后退出“Library Converter”对话框。这时在所添加的*.pt4 的 相同目录下就会生成*.pt07 等四个文件。这时就可以将其 copy 到你的 PADS2007 库文件夹中,然后在 PADS2007 软件中添加库文件就可以使用了。
Protel99se 封装库导入 PADS2007 的方法(整理)
本 人 新 手 , PADS2007 刚 刚 入 门 , 以 前 还 在 学 校 的 时 候 用 的 一 直 都 是 Protel99se,由于工作的原因近段时间学习了 PADS2007。现在也一直都在使用 这个软件,在这个过程中发现有很多元件的封装自己以前画过,但是用 Protel99se 画的,现在又不想花时间去画,所以就到网上找了一些这方面的资 料,现将其整理一下,希望能够为一些有需要的朋友提供一些帮助。 一、首先得准备好一个小工具(ddb2pcb.rar),这个小工具有网上是可以下载到

win7下Protel99se添加原件库方法

win7下Protel99se添加原件库方法

1、关闭protel99se ,找到文件AdvSch99SE.ini
在C:\Windows文件夹下找到此文件
2、将文件AdvSch99SE.ini剪切-粘贴至桌面
3、鼠标右键文件AdvSch99SE.ini,选择管理员取得所有权
4、使用记事本打开文件AdvSch99SE.ini如图
图中红色圈内为需要更改的部分
count=2,有几个元件库,count就等于几,此处有两个元件库,count=2
File0=元件库的位置,这里file后面原件库从0开始编号,故有file0、file1、file2·······
Path=元件库的位置,元件库位置与file后面的元件库位置相同
注意:a、此处我添加了2个元件库,path和file后面的原件库位置相同,添加多个元件库依此更改
b、元件库名称区分大小写,因此此处的元件库名称必须与软件安装位置文件夹下的元件库名称相同
5、文件AdvSch99SE.ini更改完成后保存,剪切-粘贴至C:\Windows文件夹下
6、打开protel99se软件,发现元件库已经添加进去。

Altium Designer与protel99se的导入解析

Altium Designer与protel99se的导入解析

用户可以根据自己使用DDB的需要选择合适的选项, 点击“Next”,出现选择导入设计文件的对话框,如图14-7 所示,确认没有问题。则点击“Next”进入下一步。然后会 出现Review project creation对话框,如图14-8所示。
图14-7 选择导入文件对话框
图14-8 Review project creation对话框

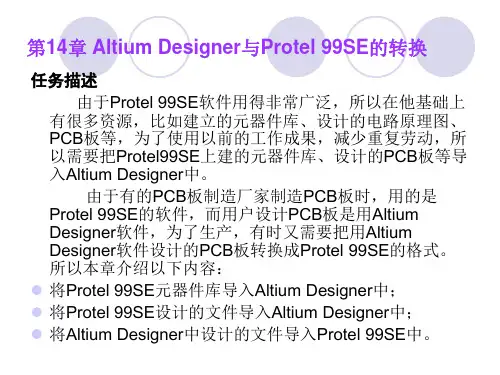

第14章 AD9与protel99se转换
教学目的及要求:
1. 熟悉将Protel 99SE元器件库导入Altium Designer中 2. 熟悉将Altium Designer的元件库转换成99SE的格式 3. 将Altium Designer设计的文件转换为99SE格式
教学重点、难点:将Protel 99SE元器件库导入Altium Designer中 复习: 13.1仿真元件库 13.2仿真器的设置 13.3多谐振荡器电路仿真实例
在图14-8所示对话框内,显示Protel 99SE的具体哪些 文件将转换成对应的Altium Designer内的文件。
点击“Next”,出现Import summary对话框,如图14-9所示,该对话 框告知源文件发现了一个DDB文件,目标文件将产生一个工作空间、一个 集成库包。检查无误后便可进人下一步。若有错误,则退回相应步骤重新 修改。 单击“Next”按钮,开始导入过程,导入完成后,显示如图14-10所示 的“Importing is done.Choose workspace to open”对话框。选择该对话 中列表内的新建的工作空间,单击“Next”按钮,出现“Protel 99 SE DDB Import Wizard is complete”对话框,点击“Finish”按钮,完成导入 过程。系统会自动打开导入后生成的Altium Designer项目,如图14-11所 示。

Altium_Designer与protel99se的导入

Altium_Designer与protel99se的导入
13.3.1绘制仿真原理图 13.3.2仿真器参数设置 13.3.3信号仿真分析
14.1 将Protel 99SE器件库导入Altium Designer中
在许多工作中,用户常需要导入以前版本的Protel元 器件库。为了介绍该方法请用户从网站上下载 元器件库。 (1)在 /forms/libraries/p99se/library_list. asp下载Atmel_003112000.zip元件库并保存在用户自己 建立的“F:\ad9\99SE库文件下载”文件夹下。 (2)下载完成后将其解压,解压后为Atmel.ddb。 在硬盘上建立“F:\Altium Designer9\Protel99se库文 件转AD9”文件夹,用于存放导入的库文件。 (3)启动Altium Designer软件,执行File → Import Wizard命令,打开如图14-1对话框。
图14-16 Altium Designer认识的原理图格式
(12)选择Project → Compile Integrated Library Atmel.LibPkg,编译完成后自动打开 库元器件编辑界面。这样Altium Designer就 在“F:\Altium Designer9\Protel99se库文件 转AD9\Project Outputs for Atmel”文件夹下生 成了一个集成元件库:Atmel.IntLib。打开 Libraries面板,就会发现在库列表中所生成 的库即为当前库,在该列表下面,会看到每 个器件名称都对应一个原理图符号和一个 PCB封装,如图14-17所示。 Protel99SE的库文件就转换为Altium Designer的集成库文件了。 同理,如果要用自己做的元器件库时, 也必须在第5步骤之前完成.SCHLIB 和.PCBLIB,然后再从第5步骤开始。如果要 图14-17 Protel99SE 修改元件库,可以在.SCHLIB或.PCBLIB中修 的库文件就转换为 改后,再从第5步骤开始。 Atmel.IntLib

altiumdesigner与protel99se的导入

altiumdesigner与protel99se的导入

在图14-8所示对话框内,显示了Protel 99SE的具体哪些
文件将转换成对应的Altium Designer内的文件。
7
点击“Next”,出现Import summary对话框,如图14-9所示,该对话 框告知源文件发现了一个DDB文件,目标文件将产生一个工作空间、一个 集成库包。检查无误后便可进人下一步。若有错误,则退回相应步骤重新 修改。
(2)选择“Extract Sources”选项。生成了 Miscellaneous Devices.LibPkg,软件自动跳转到项目编 辑界面,如图14-18所示。
14
图14-18跳转到项目编辑界面
图14-19选择PCB保存的类型为99SE可以导入的类型
(3)将项目中的PCB库文件保存为99SE格式 选择Miscellaneous Devices.PCBLIB库文件,执行File→ Save As命令, 弹出Save对话框,选择要保存的文件夹,在保存类型中选择“PCB 4.0 Library File(*.lib)”,这是 99SE可以导入的格式,如图14-19所示。
(l)打开一个要转换的Altium Designer 的库文件。以 \Altlum Designer winter 09\Library\Miscellaneous Devices.IntLib为例,将该文件拷贝到“F:\Altium Designer9\AD9库文件转99SE”文件夹下,双击 “Miscellaneous Devices.IntLib”文件会弹出“Extract Sources or Install”的对话框。
保存Atmel Pcb.PCBLIB图库文件,选择PCB Library Version 5.0(Altium Designer),按OK按钮。

将Protel 99 SE的元件库转换到Protel DXP中

将Protel 99 SE的元件库转换到Protel DXP中

将Protel 99 SE的元件库转换到Protel DXP中
在Protel 99 SE中有部分封装元件是Protel DXP中没有的,如果一个一个地去创建这些元件,不仅费事,而且可能会产生错误,如果将Protel 99 SE中的封装库导入Protel DXP中实际是很方便的,而且事半功倍。

方法是:启动Protel99 SE,新建一个*.DDB工程,在这个工程中导入需要的封装库,需要几个就导入几个,然后保存工程并关闭Protel 99 SE。

启动Protel DXP,打开刚保存的*.DDB文件,这时,Protel DXP 会自动解析*.DDB文件中的各文件,并将它们保存在“*/”目录中,以后就可以十分方便地调用了。

其实对Protel 99、Protel2.5等以前的版本的封装元件库也可以用导入的方法将封装元件库导入Protel DXP中。

Protel99SE中怎么添加元件库?

Protel99SE中怎么添加元件库?
在出来的界面中你可以在这里选择你要添加的元件库的所在位置
Protel99SE中怎么添加元件库?
操作方法
01
先打开软件,新建一个工程。
02
在新建的工程中,点击documenr文件夹,在上方的菜单栏中选择file,如何再选择new。
03
新建一个SchematicDocument文件。此文件的后缀名是.sch。
04
点击BrowseSch,进入该文件的编辑管理界面。
05
在中间的位置找到ind选项。并点击。
06
在出来的界面中,你可以在这里选择你要添加的元件库的所在位置。
07
再点击findnow,在中间就会出现在此文件夹下的元件库文件。
08
选择你所需要的元件库,在下方点击addto既可以添加成功了。

添加protel99se元件库

添加protel99se元件库

添加Protel 99Se元件库以Protel DOS Schematic Library为例1、从教学网站的导航教学辅助资料下载中将Protel元件库下载并解压,解压后文件名为Protel DOS Schematic Libraries.ddb;2、打开Protel 2004 DXP软件,选择文件打开,如果已打开了其他设计文件,并且已经进行了最后保存,将直接进入第3步,否则,会提示进行保存,注意一定要确定保存了有用的设计内容。

如下图所示选择Yes。

保存后,进入第3步。

3、系统自动弹出对话框,如下图所示。

选择下一步,会出现需要处理的DDB文件对话框,如果仅仅对当前打开的文件进行处理,直接进入下一步,或者可通过追加一次添加多个需要转换的Protel 99 Se设计文件。

如下图所示。

4、选择下一步后,弹出保存路径对话框,如下图所示。

注意,为了方便转换后的元件库元件的查找,建议同学们把它放在软件安装路径下:D:\Program Files\Altium2004\Library5、然后按照提示,一路下一步,就完成了转换。

可以选择打开选择的工作区,也可以选择不打开导入的设计,由于此时打开并转换的文件是库文件,所以这里建议选择不打开导入的设计,如果是打开设计文件,可直接选择打开。

6、然后选择下一步,完成了转换。

如下图所示。

选择完成。

7、在原理图设计中,选择元件库,可以对这个库进行添加,如下图所示。

选择元件库…,进行元件库的添加。

弹出第8步中的对话框。

8、选择安装及安装按钮,弹出第9步中对话框。

9、将所有文件选中,点打开按钮,这样,Protel DOS Schematic Libraries中所有的库文件就被添加到可用的元件库中了。

打开时提示出错的对话框不必理会,选择OK就可以了。

这样,在设计原理图时,就可以有更多的元件供我们选择了。

(注:本资料素材和资料部分来自网络,仅供参考。

请预览后才下载,期待您的好评与关注!)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Protel99se 元件库导入
Protel99se 怎幺添加元件库
有很多小伙伴用Protel99se 添加元件库时出现File is not recognized。

视频中有教大家Protel99se 无法添加元件库文件的解决方法。

因为Protel99se 是应用于Windows9X/2000/NT 操作系统下的EDA 设计软件,所以win7、win10 安装Protel99se 会有不兼容的情况,出现File is not recognized,就像这样。

然后教大家如何解决这个问题。

在现有的元件库列表中随便点击一个元件,然后点击Find,出现弹框,
寻找你要添加元件库文件的根目录,一般都在Library 下的SCH 里,然后点
击Find Now,出现SCH 里的所有元件库文件,你可以随便添加你想要的元件库,Add To Library List,添加一个就会在库列表里出现。

所以再也不用担心Protel99se 无法添加库文件了。

然后给大家介绍一个非常好用的工具,Protel99se 增强工具。

在使用笔记Protel99se 设计电路时,有的按键没有或者不好找,快捷键能减少左手在键盘上左右移动和鼠标移动次数,另外这个工具还有这些功能,这个鼠标滚轮放大缩小更新视图特别实
用,然后点击鼠标右键不松还可以挪动整个网格和元件,放大了电路后查看
元件很方便。

还有很多功能,大家可以自己琢磨琢磨。
