功率计E4418B中文使用说明书
信号源使用说明
Zero/Cal键，选择Zero进行清零； 将功率探头接到50MHz功率参考输出端口，Cal键进行
仪器、探头和连接电缆的校准； 校准完成后将Power Ref打到On的状态，此时显示的
功率值应为0dBm，再将Power Ref打到Off状态； Frequency/cal/Fac键输入测试信号的频率值该频率对
描范围为10dB，则信号源将从-15dBm 扫到-5dBm）； 4. 设置扫描步进值STEP，最小为0.1dB； 5. 使用RF ON键将信号打到开的状态。
21
脉冲信号源的使用
22
脉冲信号源81101A
81101A
23
81101A参数设置菜单界面
24
功率计的使用
25
峰值功率计E4416A
26
连接被测信号进行测试。
30
峰值功率计E4416A
用E9320系列功率探头可以直接进行峰值功率 测试，不需要输入占空比和校准因子；
可以看到信号的波形； Channel键进入菜单后可进行各项参数的设置。
31
谢谢
32
STOP 1000 MHz
6
功率扫描的应用
放大器压缩点测试
Power Out
1 dB compression point
Input 1 dB compression point Power In
7
几种常用信号源及其技术指标
2023B
8
几种常用信号源及其技术指标
2023B（标配）
频率范围：9KHz -- 2.05GHz 功率范围：-140dBm -- +13dBm 频率分辨率：1Hz 幅度分辨率：0.1dB 相位噪声：载波为1GHz时在 20KHz频偏处相位
功率计E4418B中文使用说明书
. .E4418B功率计和E4412A型功率传感器使用手册安捷仑技术公司E4418B功率计使用手册目录第一章：准备工作第二章：功率计操作第三章：参考菜单第四章：错误信息第五章：规格第一章：准备工作第一节：打开功率计1．接上电源线，打开功率计开关，此时功率指示灯亮（绿色），功率计将自检，如果自检不成功，错误指示灯将亮，请与安捷仑技术公司售后服务部联系。
注意：输入电压的范围应在交流85伏到264伏之间。
在极低的环境温度下，本仪器需要预热几分钟。
2．按照面板屏幕的显示按软键调整对比度，如果软键未出现，重复按预置键（Prev）直到出现。
3．接上功率传感器。
4．在精确测量前应保证至少预热30分钟。
测量前信号要调零、校正传感器。
第二节：前面板各键的功能1．预置键。
Preset/local2．显示键。
在前面板的左边从上数第二和第三个键。
▲▼表示在上下窗口之间选择，另一个表示是否分两个窗口显示。
3．电源开/关键。
在前面板的左下角。
4．系统/输入键和软键菜单。
System/inputs5．保存/重置键。
Save/Recall6．专用“窗口”键和软键菜单Meas/Setup，Rel/Offset，dBm/W 7．专用“频道”键和软键菜单Frequency/Cal Fac，Zero/Cal。
8．频道输入插座CHANNEL9．功率参考输出插座POWER REF10．上下左右箭头键11．与菜单相关的键Prev和More键12．软键指显示屏右边4个未标字的键，它们是选择键。
第三节：显示形式分两个窗口显示时，上面是数字式显示，下面是逻辑式显示。
1．窗口顶端菜单条。
显示“LCL”自身状态。
“ERR”错误信息。
2．单或双窗口显示区。
3．测量结果区。
4．测量单位显示区。
5．逻辑式显示区。
6．当前显示菜单的页数选择区。
7．任何软键显示区。
8．菜单目录显示区。
9．测量结果超出限制显示区。
10．相关模式打开后的显示区。
11．偏置设定后的显示区。
功率计E4418B中文使用说明书
E4418B功率计和E4412A型功率传感器使用手册安捷仑技术公司E4418B功率计使用手册目录第一章：准备工作第二章：功率计操作第三章：参考菜单第四章：错误信息第五章：规格第一章：准备工作第一节：打开功率计1．接上电源线，打开功率计开关，此时功率指示灯亮（绿色），功率计将自检，如果自检不成功，错误指示灯将亮，请与安捷仑技术公司售后服务部联系。
注意：输入电压的范围应在交流85伏到264伏之间。
在极低的环境温度下，本仪器需要预热几分钟。
2．按照面板屏幕的显示按软键调整对比度，如果软键未出现，重复按预置键（Prev）直到出现。
3．接上功率传感器。
4．在精确测量前应保证至少预热30分钟。
测量前信号要调零、校正传感器。
第二节：前面板各键的功能1．预置键。
Preset/local2．显示键。
在前面板的左边从上数第二和第三个键。
▲▼表示在上下窗口之间选择，另一个表示是否分两个窗口显示。
3．电源开/关键。
在前面板的左下角。
4．系统/输入键和软键菜单。
System/inputs5．保存/重置键。
Save/Recall6．专用“窗口”键和软键菜单Meas/Setup，Rel/Offset，dBm/W 7．专用“频道”键和软键菜单Frequency/Cal Fac，Zero/Cal。
8．频道输入插座CHANNEL9．功率参考输出插座POWER REF10．上下左右箭头键11．与菜单相关的键Prev和More键12．软键指显示屏右边4个未标字的键，它们是选择键。
第三节：显示形式分两个窗口显示时，上面是数字式显示，下面是逻辑式显示。
1．窗口顶端菜单条。
显示“LCL”自身状态。
“ERR”错误信息。
2．单或双窗口显示区。
3．测量结果区。
4．测量单位显示区。
5．逻辑式显示区。
6．当前显示菜单的页数选择区。
7．任何软键显示区。
8．菜单目录显示区。
9．测量结果超出限制显示区。
10．相关模式打开后的显示区。
11．偏置设定后的显示区。

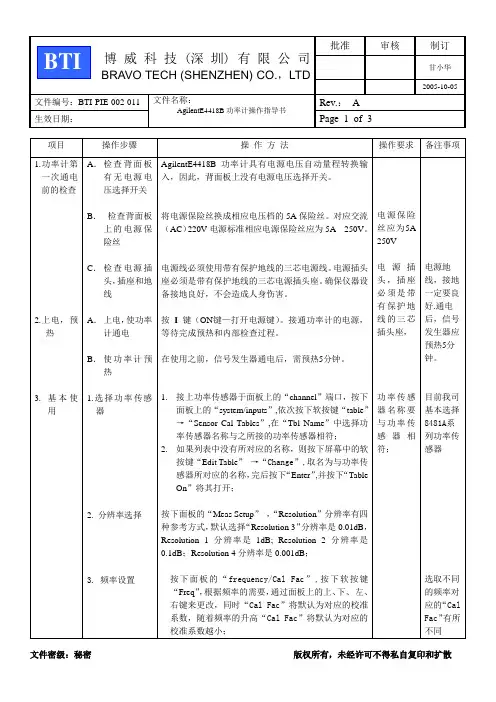

Agilent E4418B功率计操作指导书 11
2005-10-05文件编号：BTI-PIE-002-011 文件名称：AgilentE4418B功率计操作指导书Rev.：A生效日期：Page 2 of 3 项目操作步骤操作方法操作要求备注事项4. 功率计归零、校准5. 保存4.Display键5.PRESETLoad键1. 频率设定“Ref CF”默认值是100%或最后一个值；使用面板上的上、下、左、右键修改“Ref CF”；按“%”确认；2. 将功率传感器接至面板上的“POWER REF”端口；3. 按下面板上的“Rel/Offset”键，按下屏幕上的软按键“Offset Off”，即把衰件偏置关闭；4. 按下面板上的“Zero/Cal”键，按下屏幕上的软按键“Power Ref On”，即把功率修正打开，按下“Zero”,等待功率归零后，再按“cal”校准仪器，校准完成；5. 按下屏幕上的软按键“Power Ref Off”，即把功率修正关闭；6. 按下面板上的“Rel/Offset”键，按下屏幕上的软按键“Rel off”；按“offset”输入offset值，该值由网络分析仪测出，按“offset on ”，即把衰减偏置打开；1.功率计归零、校准完成之后，按下面板上的“SAVE/RECALL”键, 按下屏幕上的软按键“SAVE”，遵照屏幕的提示，按下“CONFIRM”即可；2.如果需要更改所要保存的文件名，则按下屏幕上的软按键“EDIT NAME”，使用面板上的上、下、左、右键编写所需的文件名，编写完后，依次按下屏幕上的软按键“ENTER”、“SAVE”、“CONFIRM”即可完成保存。
3.如果需要直接调出文件，则按下面板上的“SAVE/RECALL”键, 使用面板上的上、下、左、右键选择所需的文件名，按下屏幕上的软按键“RECALL”即可。
按下“”键，屏幕中的“上窗口”或“下窗口”将被选中；按下“”键，屏幕中将显示一个窗口或两个窗口；按PRESET键，当分析仪用PRESET键预置时，它将返回到一已知的工作状态。
频谱分析仪使用手册
频谱仪使用手册ES A系列频谱分析仪使用手册通信网络管理中心通信枢纽室频谱仪使用手册目录第一章安装和设置 (3)1、初始检查 (3)2、电源要求 (4)3、首次开启分析仪 (6)4、运行内部对准 (7)5、打印机设置和操作 (8)6、防止静电释放 (11)第二章前面板和后面板特性 (12)1、前面板概览 (12)2、后面板特性 (18)3、键概述 (21)4、前面板和后面板符号 (23)第三章进行基本测量 (24)1、使用前面板 (24)2、预设频谱分析仪 (24)3、查看信号 (25)第四章查看类别和保存文件 (30)1、文件菜单功能 (30)2、创建目录 (32)3、格式化软盘 (33)4、保存文件 (34)5、装入文件 (38)6、重命名文件 (40)7、复制文件 (41)8、删除文件 (43)9、使用Alpha Editor (43)第5章应用范例 (44)1、常用测试步骤： (44)2、其他设置及功能： (45)第一章安装和设置本手册提供E S A-E和ES A-L系列仪器的文档资料，具体如下：E S A-E系列 E4401B(9k Hz-1.5G Hz)E4402B(9k Hz- 3.0G Hz)E4404B(9k Hz- 6.7G Hz)E4405B(9k H z-13.2GH z)E4407B(9k H z-26.5GH z)ES A-L系列E4411B(9k Hz- 1.5G Hz)E4403B(9k H z-3.0G H z)目前在用类型 E4408B(9k H z-26.5GHz)制造商产品编号E4401-904861、初始检查检查包装箱和衬垫材料有无被压的迹象。
保留装运材料以备将来使用，因为您可能需要将分析仪运到其他地方，或运到安捷伦科技公司进行维修。
核实包装箱内的物品是否完整。
下表列出了随分析仪一同装运的物品。
转接头，BNC（阳）转F（阴），75括在其中。
标准文档集中不包括维修文档。
HP4418功率计快速使用方法
HP4418功率计快速使用方法：◎测量：1.按下Frequency cal Fac键，再按屏右侧Freq设置所测频率点，仪表将自动调取所用功率探头的Tables（频率校准表，探头上的标签）。
2.按system input键，再按屏右侧inputsettings,将offset设置on，offset dB参考所用耦合器衰减值（正数）设定，进行测量。
系统将显示实际功率，offset已抵消耦合器或衰减器的值。
显示的（2）代表该HP8482A探头在Tables表中的编号，键W/DBm瓦与DBm切换，屏左侧有显示方式切换◎校准：1,按Zero call键，核对Ref CF（校准源频点50MHZ，0dBm,1mW功率探头的校准因子），例如我们使用的这个探头8482A是99.5%（探头所粘贴的标签），连接power Ref口，按Zero调零，再按Cal校准，完成后当校准源powerREF on亮绿灯,并offset off或为0dB时应显示1mW, 0dBm.◎保存Tables表：按system input键，按屏右侧Tables, sensor cal Tables,用箭头键选取探头型号，将屏右侧Table on,按Edit Table用箭头键修改各频点校准因子，包括首项Ref CF (校准源口50MHZ的校准因子) 参考sensor(功率探头)后面标签输入。
Chang(修改)，Insert(插入行)，Delete（删除），Done(完成保存)。
每个探头的因子不同，使用时需要将其输入。
此HP8482A探头在Tables中为（2）编号，使用哪个探头请选定哪个表将其onDBm=10*lg(功率/1mW),lg是以10为底的对数运算，这里的功率单位是毫瓦。
30DBm=10*1g（1000mW/1mW）=1WDB是倍数DB=10*lg(倍数)，lg(1)=0,lg(10)=1,lg(100)=2,lg(1000)=3,lg(10000)=4所以0DB=1倍（无增益）10DB=10¹倍放大或衰减，20DB=100（10²倍），30DB=1000（10³倍），40DB=10000（一万倍），50DB=100000（十万倍），60DB=一百万倍，70DB=千万倍，dBm功率单位DBm加10功率W乘10 ，DBm加3功率W约乘2。
安捷伦E4418B功率计
安捷伦E4418B功率计介绍安捷伦E4418B是一款高精度的射频功率计，可用于测量射频信号的功率和功率密度，广泛应用于无线通信、雷达测量、微波炉等领域。
技术参数•测量范围：-70 dBm ~ +44 dBm•频率范围：100 kHz ~ 110 GHz•功率分辨率：0.001 dB•不确定度：0.21 dB•输入阻抗：50 Ω特点安捷伦E4418B功率计具有以下特点：高精度该功率计的不确定度仅为0.21 dB，可以提供高精度测量结果。
宽频率范围安捷伦E4418B功率计的频率范围覆盖100 kHz至110 GHz，适用于广泛的射频信号测量需求。
多种测量模式该功率计具有多种测量模式，包括平均功率模式、峰值功率模式和时间域功率模式，可以应对不同的测量需求。
易于操作安捷伦E4418B功率计具有直观的操作界面，可以进行快速方便的测量，并可通过USB接口与计算机进行数据传输和分析。
应用场景安捷伦E4418B功率计广泛应用于以下领域：无线通信该功率计可以用于测量各种无线信号的功率和功率密度，包括移动通信、卫星通信、无线电广播等领域。
雷达测量安捷伦E4418B功率计可以用于雷达系统中的功率测量、校准和故障诊断，提供高精度的测量结果。
微波炉该功率计可以用于微波炉的功率测量和功率调节，保证微波加热的效果和安全性。
使用说明使用安捷伦E4418B功率计需要注意以下事项：1.在使用前应仔细阅读使用手册，并按照说明进行操作。
2.在测量时应尽量避免将功率计暴露在射频信号下，以免对测量结果造成干扰。
3.使用时应保持功率计干净整洁，避免污染和损坏。
4.使用结束后应及时关闭功率计，并将其妥善保管。
结论安捷伦E4418B功率计是一款功能强大、精度高的射频功率计，广泛应用于无线通信、雷达测量等领域，并具有易于操作、多种测量模式等特点，使用时需要注意事项以保证测量结果的准确性。
功率计的操作指南
功率计的操作指南功率计是一种用于测量电力和功率的仪器。
它广泛应用于工业生产、能源管理、电子设备测试等领域。
正确操作功率计可以保证测量结果准确可靠，提高工作效率。
本文将为您介绍功率计的操作指南，以帮助您正确地使用功率计。
一、准备工作在使用功率计之前，首先需要进行准备工作。
这包括以下几个方面：1. 确保电源稳定：功率计通常需要接入稳定的电源供电。
在使用之前，确保电源电压稳定，电源线连接牢固。
2. 校准功率计：定期校准功率计是非常重要的，以保证测量结果的准确性。
可以参考产品说明书或者联系厂家进行校准操作。
3. 连接测试件：根据实际需求，选择适当的接口和线缆连接功率计和被测件。
确保连接牢固，信号传输正常。
二、操作步骤在准备工作完成后，可以开始进行功率计的操作。
以下是一般的操作步骤：1. 打开功率计：按下功率计的开关按钮，将其打开。
等待功率计启动完成，通常会显示出相关的信息。
2. 设置测量参数：根据实际需求，设置测量参数。
这包括功率范围、采样率、显示格式等。
可以通过功率计的菜单或者按键进行设置。
3. 进行测量：将功率计与被测件连接，并确保连接牢固。
根据需要选择所需功能，如直流功率测量、交流功率测量等。
根据实际情况，调整功率计的位置和角度，确保测量结果准确。
4. 读取测量结果：功率计会显示出测量结果，如电流、电压、功率等。
在读取测量结果时，注意观察显示是否稳定，避免因抖动或不稳定导致测量误差。
5. 记录和分析数据：根据需要，可以将测量结果记录下来，并进行数据分析。
功率计通常会提供数据存储和导出功能，以便后续使用或分析。
三、注意事项在操作功率计时，需要注意以下几点事项：1. 阅读说明书：在使用功率计之前，仔细阅读产品说明书。
了解功率计的功能、性能指标和使用方法，可以更好地进行操作。
2. 避免过载：功率计在测量高功率时，可能会出现过载的情况。
需要根据功率计的额定功率和被测件的功率确定合适的测量范围，以避免过载。
EH4使用说明书
美国劳雷工业有限公司
目录
..................... 2 0.0 简介.............................................................................................................. .................... .................... ....................2 1.0 系统配件 .................................................................................................................... . ......................... 3 标准接收机配件................................................................................................................ ...................... 3 可选接收机组件 ................................................................................................................. . ...................3 2 发射机组件（400 统） 安系统） …….......................................................................... …. ……………………………….3. .2 发射机组件（5000安系统）……
胜利仪器 VICTOR 480B高精度功率计说明书
Power meter的操作方法
By jimson 2019.8
Power meter基本概念 Power meter產品簡介 Agenda Power meter簡要說明 Power meter簡易操作方法
Power meter基本概念
• 何為Power meter? Power meter中文意義為﹕电功率表，功率 表，功率计 。
12.按Cont Trig鍵﹔
13.整個校正完成﹐顯示屏顯示可以 正常運行
13.Power Meter頻率調整 Power Meter頻率調整根據各機種要求來設
定﹐拿BCM 2.5GHz的要求為例﹔
14.調整頻率前按Frequency/Cal Fac鍵,進入 下一及調整菜單﹔
15.按Frequency/Cal Fac鍵后﹐再按Freq鍵 進入調整頻率狀態
9.校正完成后﹐將Power Ref打到off檔,Power Ref燈會熄滅
Power Ref燈會熄滅
10.校正完成后Power Meter顯示屏幕上一個 小人狀態;即提示你要將Power Meter調到工
作狀態﹔這時應該按Trigger鍵
11. 按Trigger鍵后﹐將出現如下畫 面﹔再按Free Run后進入12畫面.
Agilent’s EPM & EPM-P Power Meters WLAN Manufacturing Test
EPM-P Series Power Meters
Peak and Average Power Measurements and Time Gated Measurements (E4416A/17A)
EPM-P系列功率计E4416A与Agilent E9320传感器族构成单机解决方案，它能测量峰值功率、 平均值功率和峰均比，以及时间选通测量。多种多样的触发特性使它能容易地捕获所关注的信号。 EPM系列：可置信的平均功率测量
E4418B功率计校准操作方法概述
直通校准操作方法概述目录1.首先，将功率计复位，即按fpresen键： (2)2.功率计归零 (4)3.频率设置： (6)4.校准 (10)5.参考偏置（Offset）的设置 (14)1.首先，将功率计复位，即按Preset键:图1面板按键图功率计显示如下:图2复位界面图1选择“Confirm”复位结束后显示如下：2.功率计归零按下图选择Zero/Cal 按钮。
图4功率计按键图屏幕显示界面如下:图5功率计归零菜单1选择“Zero”，将显示如下界面:等几秒后，归零结束，将显示下面界面:图7功率计归零菜单3 3.频率设置:选择Frequency/Cal Fac 按钮。
图8功率计面板按键图将显示下列界面图:选择“Freq/50.000MHz”将出现下面界面:图10频率设置界面图2通过上、下、左、右箭头设置频率大小。
图11功率计面板按键图图12频率设置界面图3选择正确的单位（GHz或MHz）,频率就设好了，界面如下:4.校准按下图选择Zero/Cal 按钮。
图14功率计按键图屏幕显示界面如下:图15功率计校准界面1将“Power Ref” 设为“On”：图17功率计校准界面2选择“C a l”，将出现如下界面：等几秒后，校准完成，界面如下:图19功率计校准界面4选择“Power Ref”，将此设为“Off”，这样功率计校准就完成了。
图20功率计校准完成界面5.参考偏置（0f60，）的设置当功率计是通过耦合器或一段射频线与被测件连接时，首先要将被测件到功率计探头的损耗测出（可用矢网或信号源带功率计测试），再将此值设到功率计参考偏置中，这样功率计上读数就为被测件输出的功率值。
功率计参考偏置设置方法如下:首先，按Ref/Offset 键。
图21功率计面板按键图将出现如下界面：图22参考偏置设置界面图1选择“O f f s e t/0.000d B”，将出现下面介面：通过上、下、左、右箭头设置偏置大小。
图24参考偏置设置界面图3选择“dB”，这样参考偏置就设好了。
ACPR测试指导书
ACPR测试指导书1 目的指导整机的ACPR测试2 适用范围整机的ACPR测试作业3 作业过程1. 调试仪器与设备所用调试仪器与设备见表1。
表1 测试仪器与设备2．作业步骤2.1基本规范2.1.1操作人员必须佩带防静电手腕带，穿防静电服、鞋，做好防静电措施。
2.1.2 仪表必须使用三芯电源线，并保证接地良好。
2.1.3仪器在投入使用前须预热约半小时。
2.1.4 不可带电插拔探头或HP-IB电缆，必须关机后操作。
2.1.5 在校表及测试过程中出现异常，应立即断电停止使用仪器。
2.2外观检查和仪器校准用显微镜检查各个元件是否存在有虚焊、漏焊、错焊等现象，防护漆层无脱落，印字清晰。
仪器校准见《信号源使用说明书》、《功率计使用说明书》、《频谱仪使用说明书》。
功率计N1911A校准示例如下：2.2.1 功率计校准（E4418B）开机→Preset→连接探头到POWER REF→Cal→Zero +Cal→Power Ref/ON→看校准是否为0→ Power Ref/Off3.仪器设置1.信号源设置开机→Preset→FREQ→设定频率→AMPTD→设定功率→Mode→Dual ARB→Select Wavefrom→Wavefrom Segments→选中LTE_ACP→Load Segment From Int Media→Mode→Dual ARB→Select Wavefrom→Select Wavefrom(WFM1: LTE_ACP)→Arb Setup→Arb Sample Clock→设置30.72M→ Mode→Dual ARB→ARB off→ARB on2.频谱仪设置开机→Trace/Detector→Trace Average→Sweep/Controt→Sweep Time→设置100ms→Meas→ACP→Center Freq→设定中心频率→Meas Setup→Carrier setup→Configure Carriers→设置Carrier Spacing 20M→设置Measurement Noise Bandwidth 为19.02M→Span→设置为100MHz→Meas Setup→offset/Limits→设置offset Freq为20MHz→Integ BW为19.02MHz→AMPTD→设置Ref Value为10dBm打开信号源Mod on/off,RF on/off开始测试测试功率为Psat倒退3dBm。
功率计E4418B中文使用说明书
. .E4418B功率计和E4412A型功率传感器使用手册安捷仑技术公司E4418B功率计使用手册目录第一章：准备工作第二章：功率计操作第三章：参考菜单第四章：错误信息第五章：规格第一章：准备工作第一节：打开功率计1．接上电源线，打开功率计开关，此时功率指示灯亮（绿色），功率计将自检，如果自检不成功，错误指示灯将亮，请与安捷仑技术公司售后服务部联系。
注意：输入电压的范围应在交流85伏到264伏之间。
在极低的环境温度下，本仪器需要预热几分钟。
2．按照面板屏幕的显示按软键调整对比度，如果软键未出现，重复按预置键（Prev）直到出现。
3．接上功率传感器。
4．在精确测量前应保证至少预热30分钟。
测量前信号要调零、校正传感器。
第二节：前面板各键的功能1．预置键。
Preset/local2．显示键。
在前面板的左边从上数第二和第三个键。
▲▼表示在上下窗口之间选择，另一个表示是否分两个窗口显示。
3．电源开/关键。
在前面板的左下角。
4．系统/输入键和软键菜单。
System/inputs5．保存/重置键。
Save/Recall6．专用“窗口”键和软键菜单Meas/Setup，Rel/Offset，dBm/W 7．专用“频道”键和软键菜单Frequency/Cal Fac，Zero/Cal。
8．频道输入插座CHANNEL9．功率参考输出插座POWER REF10．上下左右箭头键11．与菜单相关的键Prev和More键12．软键指显示屏右边4个未标字的键，它们是选择键。
第三节：显示形式分两个窗口显示时，上面是数字式显示，下面是逻辑式显示。
1．窗口顶端菜单条。
显示“LCL”自身状态。
“ERR”错误信息。
2．单或双窗口显示区。
3．测量结果区。
4．测量单位显示区。
5．逻辑式显示区。
6．当前显示菜单的页数选择区。
7．任何软键显示区。
8．菜单目录显示区。
9．测量结果超出限制显示区。
10．相关模式打开后的显示区。
11．偏置设定后的显示区。
功率计操作说明
功率计操作说明功率计是一种用于测量电路或电器消耗的功率的仪器。
它可以帮助用户准确地了解电路或电器在使用过程中的功耗情况，为节能提供重要依据。
下面将为您详细介绍功率计的操作步骤和注意事项。
1. 连接电源和信号源首先确保功率计已连接到适当的电源，并连接到待测的电路或电器上。
接通电源后，确认仪器已准备就绪。
2. 设置参数在进行功率测量之前，用户需要设定功率计的参数，包括电压范围、电流范围、功率范围等。
根据具体的测量需求灵活调整参数，确保测量结果准确可靠。
3. 进行功率测量根据已设定的参数，开始进行功率测量。
此时可以实时监测功率值的变化，同时注意仪器显示屏上的数据信息，确保测量过程中没有异常情况发生。
4. 记录数据在完成功率测量后，及时记录测量结果。
用户可以选择将数据保存在功率计内部存储器中，或通过数据接口传输到外部设备进行存档和分析。
5. 断开连接在使用完功率计后，记得断开与电路或电器的连接，关机并拔掉电源线。
定期对功率计进行清洁和维护，确保其正常运行。
注意事项：1. 在操作功率计时，务必按照操作手册的要求进行，避免操作失误导致仪器损坏或数据不准确。
2. 避免过载操作，根据电路或电器的功率范围合理设定功率计的参数，以免损坏设备。
3. 在测量高压电路时，要格外小心谨慎，避免发生安全事故。
4. 注意保护仪器免受潮湿、高温和振动等外部环境的影响，确保其长时间稳定运行。
通过以上操作说明，您可以更好地掌握功率计的正确使用方法，确保准确测量电路或电器的功率情况，为节能提供科学数据支持。
希望您能遵循以上操作步骤，正确操作功率计，确保测试结果的准确性和可靠性。
谢谢！。
功率计操作说明范文
功率计操作说明范文功率计是一种用于测量电力系统中电流、电压和功率的仪器。
它广泛应用于电力系统的运行和维护中，包括发电厂、变电站、工业生产线等。
以下是功率计的操作说明，帮助用户正确使用并获取准确的测量结果。
第一部分：功率计的准备工作1.确认功率计的型号和规格，根据实际需要选择合适的量程和精度。
2.查阅功率计的使用说明书，熟悉仪器的功能和操作方式。
3.准备所需的电源，确保供电稳定可靠。
4.检查测量回路连接是否正确，确保输入和输出端子正确连接。
5.开启功率计，等待仪器的初始化完成。
第二部分：功率计的基本操作1.设置功率计的测量模式。
功率计通常可以选择测量交流电、直流电，以及功率因数、谐波等参数。
2.设置功率计的量程和精度。
根据测量对象的电流、电压范围，选择合适的量程和精度。
通常情况下，量程应略大于实际测量值。
3.进行零点校准。
在测量之前，通常需要进行一次零点校准。
可以通过按下“ZERO”按钮或者通过菜单设置实现。
确保没有任何测量信号时，显示值为零。
4.进行满刻度校准。
对于需要较高精度的测量，可以进行满刻度校准。
根据仪器要求，接入已知电流或电压源，按下“FULL”按钮或进行菜单设置，确保显示值等于已知电流或电压。
5.进行实际测量。
根据需要，选择测量电流、电压、功率等参数。
确保测量回路正常连接，才能获得准确的测量结果。
第三部分：功率计的高级操作1.峰值测量功能。
功率计通常具有峰值测量功能，可以显示和记录电流、电压的峰值。
通过按下峰值测量按钮或者菜单设置，可以实现对峰值的测量和记录。
2.谐波分析功能。
部分功率计具有谐波分析功能，可以分析电流和电压中的各阶谐波成分。
通过菜单设置，选择对应的谐波分析参数，即可获得谐波分析结果。
3.数据记录和导出。
功率计通常具备数据记录和导出功能，可以将测量结果存储在内部存储器或外部存储介质中。
通过按下记录按钮或者菜单设置，可以实现数据的记录和导出。
第四部分：功率计的校验和维护1.定期校验仪器的准确性和精度。
发射机功率过低故障的诊断分析与处置
【ｌ】北京敏视达雷达有限公司．中国新一代多普勒天气雷达用户手册（上） 【２】敖振浪等。ＣＩＮＲＡＤ／ＳＡ雷达实用维修手册，中１３ｉｆ量出版社，２００８．１ １
土故障现象
检查ＲＤＡ报警文件后，发现有：“ＬＩＮ ＣＨＡＮ ＣＬＵＴＴＥＲ ＲＥＪＥＣＴＩＯＮ ＤＥＧＲＡＤＥＤ”和“ＴＲＡＮＳＭＩＴＴＥＲ ＰＥＡＫ ＰＯＷＥＲ ＬＯＷ”等报警内容出现。检查ＲＤＡ程序中发射机功率参数为６２９ＫＷ相较于６５０ＫＷ的标准 偏差似乎并不大，也在合理范围。但重新启动计算机及ＲＤＡ程序后报警依然出现。
（３）、校零：按Ｚｅｒｏ、Ｃａｌ键，结果功率计读数显示０ｄｂｍ或ｌｍＷ为正常。（校零前若衰减系数、占空
２７
２０１１年福建省气象学会学术年会论文集 大气探测与技术保障
比早已设好，则要先按Ｐｒｅｓｅｔ／Ｌｏｃａｌ键，还原原始设置。） （４）、其他设置：还要设置雷达站相应的频率、衰减系数、占空比，才能准确测量功率。具体设置步
４结语 通过本次对发射机功率过低故障的排查与调整，熟练了雷达站常用仪器如功率计、示波器的测试操作，
强化了使用仪表要做到安全和有效的意识。本次功率过低故障为人工线电压过低导致，然而，导致功率过 低故障出现的故障点还可能是高频激励放大器、脉冲形成器以及信号处理器、发射机主控板的充放电控制 信号等，因此在以后若出现相似的故障．诊断时得注意区分。
⑨．占空比设置： 计算占空比Ｄ＝ＶＴ＊１００％－－ｘ＊ｆ＊１００％＝１．５７邺＊３２２Ｈｚ＊１００％ｒ４）．０５０％， Ｓｙｓｔｅｍ－－－’ｍｏｒｅ－－－＋Ｄｕｔｙ Ｃｙｃｌｅ＿输入占空比０．０５０＿÷按％键
（５）、所有参数设定完成后，连接好发射机功率输出电缆端，开始测试功率，当雷达在０．５度仰角体 扫过程中，功率计显示实测发射机功率仅为３９５ＫＷ，此时ＲＤＡ软件显示为６０５ＫＷ。 ３．２应用Ｔｅｋｔｒｏｎ Ｘ ＴＤＳ２０２１示波器测量雷达波形及调整人工限电压
功率计用法
功率计用法《功率计用法指南》功率计这玩意儿，就像是一个能看透电器“力气”大小的神奇小物件。
咱先说说功率计长啥样吧。
它一般有个小屏幕，就像手机屏幕似的，不过没那么花哨，就单纯显示些数字之类的。
还有些接口和按键。
那些接口呢，就是用来把功率计和要测的电器连起来的，就好比是给它们牵了根线，让功率计能感知到电器的情况。
按键嘛，就像是功率计的小机关，按一按就能让它开始工作或者切换个模式啥的。
那拿到功率计怎么开始测功率呢？这就像给电器做个体检一样。
首先得把功率计插到插座上，这就相当于给它找了个工作的地方，有了立足之地。
然后呢，再把要测功率的电器插到功率计上。
就拿个电热水壶来说吧。
把电热水壶插到功率计上之后，功率计就开始发挥它的作用了。
它会在那个小屏幕上显示出一些数字，这些数字就是电热水壶的功率相关的信息啦。
比如说，可能会显示出这个电热水壶现在工作的时候功率是多少瓦。
要是你看到显示的数字特别大，那就说明这个电热水壶干活的时候可卖力了，就像一个大力士在用力干活一样。
有些功率计还能测一段时间内的用电量呢。
这就更有趣了。
就像是给电器记个小账本，看看它这段时间用了多少电。
你想啊，要是家里有个大电器，像空调。
夏天的时候，空调整天呼呼地吹着冷风。
要是用功率计测一下它一天的用电量，就知道它这个“电老虎”到底吃了多少电。
操作起来也不难，只要让功率计开始记录，然后等过了一段时间，再看看功率计上显示的用电量数字就行。
还有啊，功率计有时候显示的数字会跳动。
这可别慌，这就跟人的心跳似的，电器在工作的时候，功率也不是一成不变的。
比如说，冰箱制冷的时候功率可能高一点，等制冷完成了，功率就会降下来。
这就像人跑步的时候心跳快，休息的时候心跳就慢下来一样。
那要是遇到功率计显示一些奇怪的符号或者不显示了怎么办呢？这时候就像是它闹小脾气了。
先检查一下连接的地方是不是松了，就像检查鞋带是不是松了一样。
要是松了，紧紧就好。
再看看是不是功率计本身没电了，要是没电了就给它充充电或者换个电池。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E4418B功率计和E4412A型功率传感器使用手册安捷仑技术公司E4418B功率计使用手册目录第一章：准备工作第二章：功率计操作第三章：参考菜单第四章：错误信息第五章：规格第一章：准备工作第一节：打开功率计1．接上电源线，打开功率计开关，此时功率指示灯亮（绿色），功率计将自检，如果自检不成功，错误指示灯将亮，请与安捷仑技术公司售后服务部联系。
注意：输入电压的范围应在交流85伏到264伏之间。
在极低的环境温度下，本仪器需要预热几分钟。
2．按照面板屏幕的显示按软键调整对比度，如果软键未出现，重复按预置键（Prev）直到出现。
3．接上功率传感器。
4．在精确测量前应保证至少预热30分钟。
测量前信号要调零、校正传感器。
第二节：前面板各键的功能1．预置键。
Preset/local2．显示键。
在前面板的左边从上数第二和第三个键。
▲▼表示在上下窗口之间选择，另一个表示是否分两个窗口显示。
3．电源开/关键。
在前面板的左下角。
4．系统/输入键和软键菜单。
System/inputs5．保存/重置键。
Save/Recall6．专用“窗口”键和软键菜单Meas/Setup，Rel/Offset，dBm/W 7．专用“频道”键和软键菜单Frequency/Cal Fac，Zero/Cal。
8．频道输入插座CHANNEL9．功率参考输出插座POWER REF10．上下左右箭头键11．与菜单相关的键Prev和More键12．软键指显示屏右边4个未标字的键，它们是选择键。
第三节：显示形式分两个窗口显示时，上面是数字式显示，下面是逻辑式显示。
1．窗口顶端菜单条。
显示“LCL”自身状态。
“ERR”错误信息。
2．单或双窗口显示区。
3．测量结果区。
4．测量单位显示区。
5．逻辑式显示区。
6．当前显示菜单的页数选择区。
7．任何软键显示区。
8．菜单目录显示区。
9．测量结果超出限制显示区。
10．相关模式打开后的显示区。
11．偏置设定后的显示区。
12．范围选择后的显示区。
13．工作循环设定后的显示区。
14．此区域根据当前传感器类型，传感器校正表和频率偏置表的选择来决定。
选择显示形式按面板上的DISPLAY键，选择单窗口还是双窗口显示，如果选择单窗口，再按Meas/Setup键，用Display Format软键选择显示形式。
如果选择双窗口，用▲▼键选择上或下窗口，再按Meas/Setup键，用Display Format软键选择显示形式。
窗口显示符号报警符号：当错误或警报出现时。
确认窗口：当需要使用者按Confirm软键时弹出此窗口。
等待符号：当调零和较正时，使用者需要等待。
数字选择窗口：需要使用者按上下箭头从弹出的列表中选择。
数字或字母数据输入窗口：使用上下左右键改变数字或字母数据。
第四节：后面板显示1.频道A（只有当选择002或003时）2.参考功率（只有当选择003时）。
参考功率输出端是N型50欧姆连接头。
输出信号用来校正传感器与功率计的连接。
3.记录器输出端，反映本频道输入功率水平的直流电压。
4.电源插座。
自动设置供给功率。
5.保险丝是F3.15AH。
6.GP-IB，此端允许使用通用界面总线遥控功率计。
7.RS232/422，此端允许使用RS232/422系列界面标准遥控功率计。
8.系列标签。
每一个功率计有独一无二的识别号。
9.Rmt I/O。
与使用RJ-45系列屏蔽标准插头相连接。
当信号测量超出预定限制时提供TTL逻辑电平输出，当初始调零和校正时提供TTL输入。
10.接地端。
第二章功率计操作介绍本章有以下内容：电池操作（选择001时）调零和功率计校正校正功率计使用安捷仑E系列功率传感器测量使用安捷仑8480系列功率传感器测量使用传感器校正表测量使用频率偏置表测量设置测量单位从软键中选择测量单位作相关测量设置分辨率设置偏置设置平均值测量脉冲信号设置测量限制选择数字或逻辑显示设置范围遥控界面的构造记录器输出保留和重新设置功率计如何计算测量结果预先设置功率计自身测试操作维护联系安捷仑技术公司第一节：电池操作（当选择001时）当没有交流电源的条件下可以使用电池操作（当选择001时）。
电池持续时间在无背景光条件下电池工作时间是3小时，在有背景光条件下是2小时。
电池状况按System/Inputs和More，从屏幕上选择Service，再按More，选择Battery可以看到剩余的电量以及充电的时间。
充电时间电池电量用完后充满时间少于2小时，当充满50分钟时，在有背景光的条件下可使用1小时，当充满35分钟时，在无背景光的条件下，可使用1小时。
背景光可开关背景光或设置定时开关。
在定时开关模式下，10分钟后背景光关闭，按任意键后重新打开背景光。
按System/Outputs进入背景光菜单，从屏幕上选择More,Service，Battery，再选On，Off或Timed。
第二节：功率计调零在校正之前应调零功率计调零先确定没有信号送到传感器，按下Zero/Cal，大约10秒等待信号显示。
当出现以下情况时需要调零：环境温度改变5度以上。
更换功率传感器时。
每隔24小时。
测量低信号。
例如比功率传感器可以识别的最小信号高10DB 的信号。
关闭调零/校正（Zero/Cal）此键使功率计在传感器未调零和校正之前不能进行测量。
按System/Inputs，More，根据屏幕选择Must Cal Off或On。
或者按Zero/Cal，More，根据屏幕选择Must Cal Off或On。
第三节：功率计校正使用50MHz 1mW校正器作为初始功率参考。
功率计上的POWER REF（功率参考）输出或合适的外接参考信号被用来作为校正信号源。
应正确设置参考校正因子。
E系列功率传感器自动设置参考校正因子。
校正时，偏置，工作循环等忽略不计。
使用E系列功率传感器的功率计校正过程对于E系列功率传感器来说，功率计能自动下载并且使用功率校正因子。
1．按Zero/Cal键2．将传感器连接到功率计的POWER REF连接口。
3．根据屏幕选择Cal键校正功率计。
（功率计自动打开POWER REF输出）。
使用安捷伦8480系列传感器的校正过程注解：因使用E系列传感器，此小结不适用。
使用TTL（晶体管逻辑电路）输入时调零/校正当用RJ-45系列水晶头与功率计后面板Rmt I/O端口相接。
Rmt I/O端口的8针排列。
TTL输入控制逻辑使用TTL输入调零/校正依赖于输入信号的正确时段表2-3：TTL输入时段图1在“01”（调零）和“10”（校正）的条件下表2-4 TTL输入时段图2在“00”（校正）的条件下第四节：使用E系列功率传感器的测量本小结描述如何使用安捷伦E系列功率传感器测量连续波信号。
安捷伦E系列功率传感器有存在EPROM中的传感器校正表。
自动将频率和数据下载到功率计。
步骤1．调零和校正功率计。
2．设置想要测量的信号频率。
3．读数据。
例如，被测量的信号频率是100MHz。
步骤如下：按Zero/Cal看屏幕选择Zero将功率传感器连接到功率计POWER REF端口。
看屏幕选择Cal。
按Frequency/Cal Fac键，看屏幕选择Freq键。
按上下左右箭头键直到显示100，看屏幕选择MHz。
将功率传感器连接要测量的信号端显示测量结果。
第五节：用安捷伦8480系列功率传感器测量本小结只适用于安捷伦8480系列功率传感器测量而不适用于E系列功率传感器的测量。
有两种方法可以用来向功率计提供正确的数据：一是预先输入单独的校正因子；另一种是使用传感器校正表。
如果仅测量某一频率则使用预先输入单独的校正因子方法比较好。
步骤如下：1.置零和校正功率计，首先要设置功率传感器的参考校正因子。
2.为想要测量的信号频率设置校正因子值。
3.读数。
下面描述在A频道如何进行测量：1.确认没有信号输入到功率传感器。
2.按Zero/Cal键。
3.按软键Zero,约等待10秒。
4.将传感器连接到功率计的POWER REF端口。
5.按Ref CF软键显示当前参考校正因子的设置。
按此键可以改变设置，使用上下箭头键改变数字，使用左右箭头键转移到其它数字。
6.按%软键确认所作的选择。
7.按Cal软键校正功率计。
8.按Frequency/Cal Fac键。
再按Cal Fac软键显示当前的校正因子的设置，按此键还可以改变设置，使用上下箭头键改变数字，使用左右箭头键转移到其它数字。
9.按%软键确认。
10.将传感器与要测量的信号相连接。
11.读结果。
举例：功率传感器的参考校正因子是99.8%，而要测量频率的校正因子是97.8%。
步骤如下：1.确认传感器不与任何信号连接。
2.按Zero/Cal键。
3.按软键Zero。
4.按Ref CF软键，使用上下箭头键改变数字，使用左右箭头键转移到其它数字，显示99.8后按%5.将传感器连接到功率计的POWER REF端口。
6.按Cal软键。
7.按Frequency/Cal Fac键和Cal Fac软键，使用上下箭头键改变数字，使用左右箭头键转移到其它数字，显示97.8后按%软键。
8.将传感器与要测量的信号相连接。
9.读结果。
第六节：使用传感器校正表测量（只适用于安捷伦8480系列功率传感器测量）使用传感器校正表的步骤是：1.选择工作在某一频道上的表。
2.置零和校正功率计。
3.选择想要测量的特定信号频率。
4.读结果。
选择传感器校正表的步骤是：按System/Inputs键，再按Tables, Sensor Cal Tables和Table Off On软键。
从屏幕上选择需要的传感器校正表。
测量步骤：1.按Zero/Cal键。
2.按Zero软键置零。
3.按Ref Cf软键从传感器校正表中获得参考校正因子的设置。
4.将传感器连接到功率计POWER REF端口。
5.按Cal软键校正功率计。
6.按Frequency/Cal Fac键。
Freq软键显示当前的频率设置。
7.按Freq软键可以改变设置，使用上下箭头键改变数字，使用左右箭头键转移到其它数字直到出现需要的频率。
8.按合适的频率单位确认。
9.将传感器与合适的信号相接。
10.读结果。
注意：如果不能直接在校正表中找到合适的测量频率，用功率计线性插值方法计算校正因子。
如果频率超出了传感器校正表定义的范围，则使用功率计传感器校正表中频率的最高和最低点设置校正因子。
Cal Fac软键显示校正因子的值。
编辑传感器校正表查看放在功率计中的传感器校正表的步骤是：按System/Inputs键，再按Tables, Sensor Cal Tables软键。
有校正表的功率传感器有：默认传感器、安捷仑8481A、8482A、8483A、8481D、8485A、R8486A、Q8486A、R8486D、8487A 传感器。
此外，还有以CUSTOM-0到CUSTOM-9命名的十张传感器校正表，它们在功率计出厂时没有添加任何数据。
