1热处理缺陷及分类
热处理缺陷一般按缺陷性质分类，主要包括热 处理裂纹、变形、残留应力、组织不合格、性 能不合格、脆性及其他缺陷七大类 热处理缺陷中最危险的是裂纹 热处理变形是最常见的热处理缺陷 热处理缺陷产生的原因概括起来可分为热处理 前、热处理中、热处理后三方面的原因。
热处理缺陷的金相分析
本节内容及重点
了处理过程中，因工艺不当或操作不 当，常产生一些缺陷。如产生脱碳、晶粒粗 大、软点和变形等缺陷； 严重者如过热、过 烧、裂纹，均可造成零件报废。此外，零件 的几何形状，如截面厚、薄悬殊，冷加工表 面粗糙以及原材料组织中存在疵病，也会在 热处理过程中产生缺陷。
3、过热缺陷
过热特征：表现为组织粗化，使材料冲 击韧性显著降低。 过热产生原因：由于加热温度过高或保 温时间过长，往往会引起晶粒普遍长大，
4、过烧缺陷
表现为除晶粒粗大外，部分晶粒或大部 分晶粒趋于熔化状态。
1、氧化与脱碳
金属材料在空气或其他氧化性气氛中加热时， 其表面即发生氧化作用，并生成氧化层，同时 表面还会减少或完全失去碳分。即氧化与脱碳。 钢在A3以上加热或A1以上加热时，强脱碳形 成柱状晶脱碳；弱脱碳产生粒状晶脱碳。 危害：
热处理缺陷的成因分析及解决方案
热处理缺陷的成因分析及解决方案（图)模具的热处理包含了预备热处理、最终热处理及表面强化处理。
模具热处理中,淬火是常见工序.然而，因种种原因，有时难免会产生淬火裂纹，致使前功尽弃。
通常热处理缺陷是指模具在最终热处理过程中或在以后的工序中以及使用过程中出现的各种缺陷,如淬裂、变形超差、硬度不足、电加工开裂、磨削裂纹、模具的早期破坏等.分析热处理缺陷产生原因，进而采取相应预防措施,具有显著的技术经济效益.⒈纵向裂纹裂纹呈轴向,形状细而长。
当模具完全淬透即无心淬火时，心部转变为比容最大的淬火马氏体，产生切向拉应力，模具钢的含碳量愈高，产生的切向拉应力愈大，当拉应力大于该钢强度极限时导致纵向裂纹形成。
以下因素又加剧了纵向裂纹的产生：（1）钢中含有较多S、P、Bi、Pb、Sn、As等低熔点有害杂质，钢锭轧制时沿轧制方向呈纵向严重偏析分布，易产生应力集中形成纵向淬火裂纹，或原材料轧制后快冷形成的纵向裂纹未加工掉保留在产品中导致最终淬火裂纹扩大形成纵向裂纹；（2）模具尺寸在钢的淬裂敏感尺寸范围内（碳工具钢淬裂危险尺寸为8—15mm，中低合金钢危险尺寸为25-40mm）或选择的淬火冷却介质大大超过该钢的临界淬火冷却速度时均易形成纵向裂纹。
解决方案：(1）严格原材料入库检查，对有害杂质含量超标钢材不投产；(2）尽量选用真空冶炼，炉外精炼或电渣重熔模具钢材；(3）改进热处理工艺，采用真空加热、保护气氛加热和充分脱氧盐浴炉加热及分级淬火、等温淬火；(4)变无心淬火为有心淬火即不完全淬透，获得强韧性高的下贝氏体组织等措施,大幅度降低拉应力,能有效避免模具纵向开裂和淬火畸变。
⒉横向裂纹裂纹特征是垂直于轴向。
未淬透模具,在淬硬区与未淬硬区过渡部分存在大的拉应力峰值，大型模具快速冷却时易形成大的拉应力峰值，因形成的轴向应力大于切向应力,导致产生横向裂纹。
锻造模块中S、P、Bi、Pb、Sn、As等低熔点有害杂质的横向偏析或模块存在横向显微裂纹，淬火后经扩展形成横向裂纹.解决方案：（1）模块应合理锻造，原材料长度与直径之比即锻造比最好选在2—3之间,锻造采用双十字形变向锻造，经五镦五拔多火锻造，使钢中碳化物和杂质呈细、小,匀分布于钢基体，锻造纤维组织围绕型腔无定向分布，大幅度提高模块横向力学性能，减少和消除应力源；（2）选择理想的冷却速度和冷却介质：在钢的Ms点以上快冷，大于该钢临界淬火冷却速度，钢中过冷奥氏体产生的应力为热应力，表层为压应力，内层为张应力，相互抵消,有效防止热应力裂纹形成，在钢的Ms-Mf之间缓冷,大幅度降低形成淬火马氏体时的组织应力。
热处理常见缺陷
热处理常见缺陷#热处理缺陷在热处理工艺中淬火工序造成的废品率往往较高，这主要是在淬火过程中，同时形成较大的热应力与组织应力，此外，由于材料内在的冶金缺陷、选材不当、错料、设计上的结构工艺性差、冷、热加工过程中形成的缺陷等因素，均容易在淬火、回火工艺中暴露出来，因此对零部件淬火、回火后的缺陷必须进行系统的分折与调査。
淬火缺陷与预防钢件淬火时最常见的缺陷有淬火变形、开裂、氧化、脱碳、硬度不足或不均匀、表面腐蚀、过烧、过热及其他按质量检查标准规定金相组织不合格等。
1.淬火变形与淬火裂纹在实际生产中，应该根据淬火变形与淬火裂纹的形成原因采取有效的预防措施。
(1)尽量做到均匀加热及正确加热工件形状复杂或截面尺寸相差悬殊时，常因加热不均匀而变形。
为此，工件在装炉前，对不需淬硬的孔及截面突变处，应采用石棉绳堵塞或绑扎等办法，以改善其受热条件，对一些薄壁圆环等易变形零件，可设计特定淬火夹具。
这些措施既有利于加热均匀，又有利于冷却均匀。
工件在炉内加热时，应均匀放置，防止单面受热，应放平，避免工件在髙温塑性状态因自重而变形。
对细长零件及袖类零件尽量采用井式炉或盐炉垂直悬挂加热。
限制或降低加热速度，可减少工件截面温差，使加热均匀。
因此对大型锻模、髙速钢及高合金钢工件，以及形状复杂、厚薄不匀、要求变形小的零件，一般都采用预热加热或限制加热速度的措施。
合理选择淬火加热温度，也是减少或防止变形、开裂的关键。
选择下限淬火温度，减少工件与淬火介质的温差，可以降低淬火冷却高温阶段的冷却速度，从而可以减少淬火冷却时的热应力。
另外，也可防止晶粒粗大。
这样可以防止变形开裂。
有时为了调节淬火前后的体积变形量，也可适当提高淬火加热温度。
例如CrWMn、Cr12Mo等高碳合金钢，常利用调整加热温度，改变其马氏体转变点以改变残余奥氏体含量，以调节零件的体积变形。
(2)正确选择冷却方法和冷却介质的基本原则尽可能采用预冷，即在工件淬入淬火介质前，尽可能缓慢地冷却至Ar附近，以减少工件内温差。

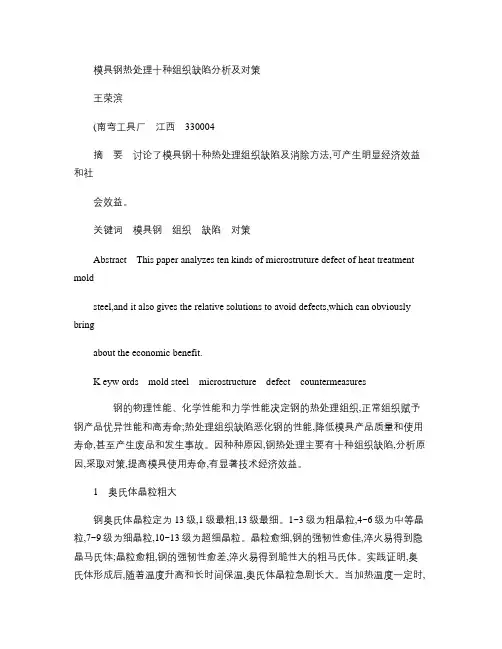

模具钢热处理十种组织缺陷分析及对策.
模具钢热处理十种组织缺陷分析及对策王荣滨(南弯工具厂江西330004摘要讨论了模具钢十种热处理组织缺陷及消除方法,可产生明显经济效益和社会效益。
关键词模具钢组织缺陷对策Abstract This paper analyzes ten kinds of microstruture defect of heat treatment moldsteel,and it also gives the relative solutions to avoid defects,which can obviously bringabout the economic benefit.K eyw ords mold steel microstructure defect countermeasures钢的物理性能、化学性能和力学性能决定钢的热处理组织,正常组织赋予钢产品优异性能和高寿命;热处理组织缺陷恶化钢的性能,降低模具产品质量和使用寿命,甚至产生废品和发生事故。
因种种原因,钢热处理主要有十种组织缺陷,分析原因,采取对策,提高模具使用寿命,有显著技术经济效益。
1奥氏体晶粒粗大钢奥氏体晶粒定为13级,1级最粗,13级最细。
1~3级为粗晶粒,4~6级为中等晶粒,7~9级为细晶粒,10~13级为超细晶粒。
晶粒愈细,钢的强韧性愈佳,淬火易得到隐晶马氏体;晶粒愈粗,钢的强韧性愈差,淬火易得到脆性大的粗马氏体。
实践证明,奥氏体形成后,随着温度升高和长时间保温,奥氏体晶粒急剧长大。
当加热温度一定时,快速加热奥氏体晶粒细小;慢速加热,奥氏体晶粒粗大。
奥氏体晶粒随钢中W、Mo、V元素增加而细化,随钢中C、Mn元素增加而增大。
钢最终淬火前未经预处理,奥氏体晶粒愈粗化,淬火得粗马氏体,强韧性低,脆性大。
仪表跑温,晶粒粗化,降低晶粒之间结合力,恶化力学性能。
对策—合理选择加热温度和保温时间。
加热温度过低,起始晶粒大,相转变缓慢;加热温度过高,起始晶粒细,长大倾向大,得到粗大奥氏体晶粒。
模具热处理的主要缺陷与防止措施
模具热处理的基本原理
将模具加热到一定的温度，并保 持一定的时间，以实现模具材料 的相变和晶粒细化等物理变化。
通过不同的加热、保温和冷却方 式，控制模具材料的组织结构和
性能特征。
ห้องสมุดไป่ตู้
在热处理过程中，需要注意控制 加热速度、保温时间和冷却速度 等参数，以避免模具出现裂纹、
变形和氧化等问题。
02
模具热处理的主要缺 陷
模具热处理的主要 缺陷与防止措施
汇报人： 日期:
目录
• 模具热处理概述 • 模具热处理的主要缺陷 • 防止措施 • 模具热处理的应用实例 • 总结与展望
01
模具热处理概述
模具热处理的目的和意义
提高模具的硬度和强 度，以满足模具的使 用性能要求。
改善模具的加工性能 ，以降低模具的加工 成本。
优化模具的韧性和耐 磨性，以提高模具的 使用寿命。
防止措施
采用合理的材料和热处理工艺，如淬火、回火和表面强化 处理等，提高模具的硬度和耐磨性；同时加强生产过程中 的质量检测，及时发现并处理问题。
实例二：注塑模具的热处理
01
模具类型
注塑模具是一种用于塑料制品成型的模具。
02
热处理要求
注塑模具的热处理需控制模具的硬度和耐腐蚀性，以确保制品的尺寸精
度和表面质量。
4. 通过采取适当的防止措施，可以减少模具在后 续使用中的磨损和损坏，提高模具的耐用性，降 低维修和更换成本。
未来研究与发展的展望
1. 进一步研究和开发新的热 处理技术和工艺，以提高模 具的性能和寿命。
2. 针对不同的模具材料和类 型，研究更合适的热处理工 艺和参数，以获得更好的处 理效果。
3. 进一步探索热处理过程中 的缺陷形成机制和防止措施 ，以减少或消除缺陷的产生 。
模具热处理缺陷及预防
模具热处理缺陷及预防1．模具表面有软点模具热处理后表面有软点，将影响模具的耐磨性、减少模具的使用寿命。
（1）产生原因1）模具在热处理前表面有氧化皮、锈斑及局部脱碳。
2）模具淬火加热后，冷却淬火介质选择不当，淬火介质中杂质过多或老化。
（2）预防措施1）模具热处理前应去除氧化皮、锈斑，在淬火加热时适当保护模具表面，应尽量采用真空电炉、盐浴炉和保护气氛炉中加热。
2）模具淬火加热后冷却时，应选择合适的冷却介质，对长期使用的冷却介质要经常进行过滤，或定期更换。
2．模具热处理前组织不佳模具最终球化组织粗大不均、球化不完善，组织有网状、带状和链状碳化物，这将使模具在淬火后易产生裂纹，造成模具报废。
（1）产生原因1）模具钢材料原始组织存在严重碳化物偏析。
2）锻造工艺不佳，如锻造加热温度过高、变形量小、停锻温度高、锻后冷却速度缓慢等，使锻造组织粗大并有网状、带状及链状碳化物存在，使球化退火时难以消除。
3）球化退火工艺不佳，如退火温度过高或过低，等温退火时间短等，可造成球化退火组织不均或球化不良。
（2）预防措施1）一般应根据模具的工作条件、生产批量及材料本身的强韧化性能，尽量选择品质好的模具钢材料。
2）改进锻造工艺或采用正火预备热处理，来消除原材料中网状和链状碳化物及碳化物的不均匀性。
3）对无法进行锻造的碳化物偏析严重的高碳模具钢可进行固溶细化热处理。
4）对锻造后的模坯制定正确的球化退火工艺规范，可采用调质热处理和快速匀细球化退火工。
5）合理装炉，保证炉内模坯温度的均匀性。
3．模具产生淬火裂纹模具在淬火后产生裂纹是模具热处理过程中的最大缺陷，将使加工好的模具报废，使生产和经济造成很大损失。
（1）产生的原因1）模具材料存在严重的网状碳化物偏析。
2）模具中存在有机械加工或冷塑变形应力。
3）模具热处理操作不当（加热或冷却过快、淬火冷却介质选择不当、冷却温度过低、冷却时间过长等）。
4）模具形状复杂、厚薄不均、带尖角和螺纹孔等，使热应力和组织应力过大。
模具热处理的主要缺陷与防止措施
总结词
模具热处理过程中，由于加热和冷却过 程中与空气中的氧气接触，容易导致模 具氧化和脱碳。

VS
详细描述
模具氧化和脱碳会影响其表面质量和耐磨 性。氧化和脱碳的原因可能包括加热和冷 却速度过快、温度过高或过低、保护气氛 不足等。为了防止氧化和脱碳，需要控制 加热和冷却速度，并采用适当的温度和时 间，同时采用保护气氛或真空热处理技术 。
03
防止措施
变形防止措施
控制加热速度
采用合理的加热速度，避免模具局部过热，减少变形 。
均匀加热
确保模具各部分受热均匀，避免因温度梯度引起的变 形。
合理选择冷却方式
采用适当的冷却方式，如分级淬火、预冷淬火等，以 减少变形。
开裂防止措施
合理选择材料
选择具有适当强度和韧性的材料，以减少开裂 的可能性。
残余应力过大
总结词
模具热处理过程中，由于加热和冷却不均匀 或组织转变不充分，容易导致模具残余应力 过大。
详细描述
模具残余应力过大会影响其尺寸精度和稳定 性，进而影响产品质量。残余应力过大的原 因可能包括加热或冷却速度过快、温度过高 或过低、组织转变不充分等。为了防止残余 应力过大，需要控制加热和冷却速度，并采 用适当的温度和时间，同时对模具进行充分 的回火处理。
模具热处理的主要缺陷与防 止措施
汇报人： 2023-12-21
目录
• 模具热处理概述 • 模具热处理的主要缺陷 • 防止措施 • 实际应用案例分析
01
模具热处理概述
模具热处理的目的和意义
提高模具的硬度和耐磨性
通过热处理，模具的表面硬度可以提高，从而提高其耐磨性和使用 寿命。
改善模具的韧性
适当的热处理可以改善模具的韧性，使其在承受冲击和振动时不易 开裂或崩坏。
