主轴变频器工作原理

主轴变频器工作原理
主轴变频器是一种用于控制主轴电机转速的装置，其中变频是指通过改变电源供给主轴电机的频率来调整其转速。

主轴变频器的工作原理如下：
1. 电源输入：主轴变频器通过电源输入获得电能供给。

2. 电源滤波：电源输入的交流电经过滤波器，去除其中的电磁干扰和高频杂波，以保证电源的纯净度和稳定性。

3. 整流：将滤波后的电源交流电转换为直流电，以供后续的电子元件工作。

4. 逆变：通过逆变器将直流电转换为交流电，在逆变的过程中，可以调整交流输出的频率，实现对主轴电机转速的控制。

5. 控制信号处理：主轴变频器接收来自外部的控制信号，如手动输入或自动控制系统发送的信号，通过内部的控制器进行处理和解析。

6. 输出控制信号：根据控制信号的处理结果，主轴变频器向主轴电机发送相应的控制信号，控制主轴电机的转速。

7. 电机驱动：主轴变频器通过输出的控制信号，驱动主轴电机运转，并调整其转速。

8. 反馈和保护：主轴变频器还会接收来自主轴电机的反馈信号，如转速、电流、温度等，可以根据这些信号进行保护控制，避免主轴电机因异常情况而损坏。

通过上述工作原理，主轴变频器能够实现对主轴电机的精确控制，满足机械加工过程中对主轴转速和负载的要求，并提供安全和可靠的运行保护。

变频器调速的基本原理

变频器调速的基本原理变频器调速是一种常见的电力调节设备，它通过改变电机的供电频率来实现调速的目的。

变频器调速的基本原理是将交流电源输入变频器中，经过整流、滤波、逆变等电路处理后，得到一个可调的直流电压，然后再通过逆变器将直流电压转换成可调的交流电源，供给电机使用。

根据电机的负载情况和工作要求，调节变频器输出电压和频率的大小，从而实现对电机转速的精确控制。

变频器调速的基本原理可以简单概括为以下几个步骤：1. 交流电源输入：将交流电源输入变频器中，一般为三相交流电源。

这些交流电源经过变频器内部的整流和滤波电路，将其转换为稳定的直流电压。

2. 逆变器输出：经过整流和滤波后的直流电压，再经过逆变器的处理，转变为可调的交流电源。

逆变器通过控制输出电压和频率的大小，实现对电机的精确控制。

3. 控制信号输入：通过控制器或编程器，向变频器输入控制信号，包括所需的转速、负载变化等参数。

控制器根据这些输入信号，计算出逆变器应输出的电压和频率值，并将其发送到逆变器中控制输出。

4. 电机驱动：逆变器输出的交流电源供给电机进行驱动，根据逆变器输出的电压和频率值，电机转速得到控制和调节。

变频器调速的基本原理可以通过以下几个方面来解释：1. 频率控制：变频器通过调节输出电压的频率来控制电机的转速。

一般情况下，电机的转速与输入电源的频率成正比，即频率越高，电机转速越快。

通过调节变频器的输出频率，可以实现对电机转速的精确控制。

2. 电压控制：变频器还可以通过调节输出电压的大小来控制电机的转速。

一般情况下，电机的转速与输入电压成正比，即电压越高，电机转速越快。

通过调节变频器的输出电压，可以实现对电机转速的精确调节。

3. 软启动：变频器调速还具有软启动功能，即在启动电机时，逐渐增加输出频率和电压，使电机平稳启动，避免了突然启动对电机和负载的冲击。

4. 负载适应：变频器调速可以根据电机的负载情况实时调节输出频率和电压，以适应负载的变化。

变频器多段速控制原理

变频器多段速控制原理
变频器多段速控制原理是通过改变电源频率来调节驱动电机的转速。

变频器将交流电源转换为直流电源，并通过PWM技术
调整直流电源的电压和频率，然后再将调整后的交流电源供应给电机，从而实现电机转速的调节。

多段速控制是在变频器中设置不同的转速档位，根据需要选择不同的档位来控制电机的转速。

变频器通过电路内部的控制逻辑和控制信号，对电机的输出频率和电压进行调节，从而实现多段速控制。

具体的原理是在变频器中设置多个转速档位，每个档位对应一个输出频率和电压值。

当用户需要调整电机的转速时，通过控制信号选择相应的档位，变频器会根据档位的设定输出对应频率和电压的交流电源，驱动电机以实现相应的转速调节。

同时，变频器还可以根据用户的设定参数进行PID控制，进一步精
确调节电机的转速。

变频器多段速控制原理的优点是：可以方便地调节电机的转速，实现精确控制；能够根据用户的需求选择不同的转速档位，适应不同的工作条件；通过PID控制算法，可以进一步提高电
机的控制精度和稳定性。

变频器的工作原理与控制方式

变频器的工作原理与控制方式变频器（Variable Frequency Drive，缩写为VFD），又称为交流调速器（AC Drive），是一种用于调节交流电机转速的电子装置。

它通过改变输入电压的频率和幅值来控制电机的转速。

变频器工作原理主要涉及开关技术、PWM调制技术、电机驱动理论等方面内容，下面将详细介绍。

一、变频器的工作原理1.开关技术变频器利用开关电子器件（如晶体管、IGBT等）来实现对输入电源的开关控制。

通过不断开关电路，形成等效于几十千赫兹至几千千赫兹的高频方波，从而形成理想的正弦波输出。

2.PWM调制技术PWM（Pulse Width Modulation）调制技术是指通过改变开关装置的导通时间和关断时间，以一定占空比形式控制开关管工作的方式。

在变频器中，PWM技术可以实现加减压、变频和控制电机的转速。

3.电机驱动理论变频器通过改变输入电压的频率和幅值来调节电机的转速。

在工作过程中，通过改变开关器件导通时间和关断时间，将输入电压的频率调节到所需的频率范围，实现对电机转速的精准控制。

二、变频器的控制方式1.V/f控制方式V/f控制方式（Voltage/frequency ratio control）是一种常用的变频器控制方式。

它通过传感器检测电机当前的转速，并根据转速信号和预设的转速曲线进行比较，计算所需输出频率，并根据预设的V/f比值进行控制，实现对电机速度的调节。

2.向量控制方式向量控制方式（Vector Control）又称矢量控制方式，是一种高性能的变频器控制方式。

它通过传感器检测电机当前的转速、转矩和位置等信息，并根据这些信息进行精确计算和控制，实现对电机速度、转矩和位置等的准确控制。

3.矢量控制方式矢量控制方式（Direct Torque Control，缩写为DTC）是一种高性能的变频器控制方式。

它通过传感器检测电机当前的转速、转矩等信息，并根据转速、转矩的变化率进行预测和计算，在每个采样周期内调节电机的转速和转矩，实现对电机的精确控制。

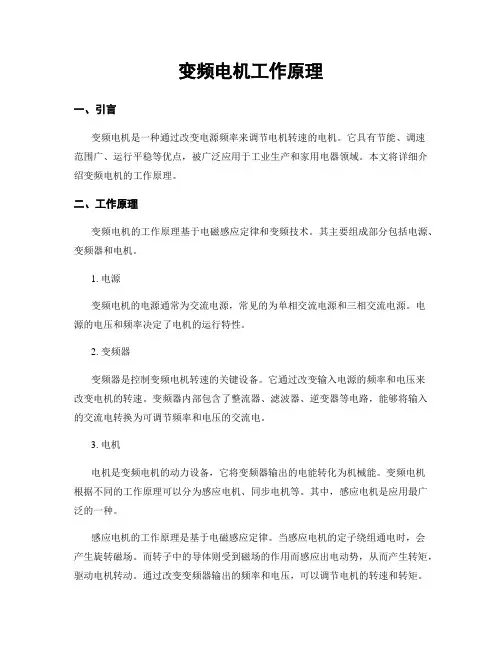

变频电机工作原理

变频电机工作原理一、引言变频电机是一种通过改变电源频率来调节电机转速的电机。

它具有节能、调速范围广、运行平稳等优点，被广泛应用于工业生产和家用电器领域。

本文将详细介绍变频电机的工作原理。

二、工作原理变频电机的工作原理基于电磁感应定律和变频技术。

其主要组成部分包括电源、变频器和电机。

1. 电源变频电机的电源通常为交流电源，常见的为单相交流电源和三相交流电源。

电源的电压和频率决定了电机的运行特性。

2. 变频器变频器是控制变频电机转速的关键设备。

它通过改变输入电源的频率和电压来改变电机的转速。

变频器内部包含了整流器、滤波器、逆变器等电路，能够将输入的交流电转换为可调节频率和电压的交流电。

3. 电机电机是变频电机的动力设备，它将变频器输出的电能转化为机械能。

变频电机根据不同的工作原理可以分为感应电机、同步电机等。

其中，感应电机是应用最广泛的一种。

感应电机的工作原理是基于电磁感应定律。

当感应电机的定子绕组通电时，会产生旋转磁场。

而转子中的导体则受到磁场的作用而感应出电动势，从而产生转矩，驱动电机转动。

通过改变变频器输出的频率和电压，可以调节电机的转速和转矩。

三、工作过程变频电机的工作过程可以分为启动过程和运行过程。

1. 启动过程在启动过程中，变频器会逐渐增加电机的频率和电压，使电机缓慢启动。

这样可以避免电机启动时的冲击和过大的启动电流，保护电机和相关设备。

2. 运行过程在运行过程中，变频器会根据需要调节电机的频率和电压，以实现不同的转速和转矩。

通过改变变频器的控制参数，可以实现电机的精确调速和运行控制。

四、应用领域变频电机广泛应用于工业生产和家用电器领域。

1. 工业生产在工业生产中，变频电机可以应用于各种机械设备，如风机、水泵、压缩机等。

通过调节变频器的控制参数，可以满足不同工况下的运行需求，提高生产效率。

2. 家用电器在家用电器领域，变频电机可以应用于洗衣机、空调、冰箱等家电产品。

通过变频技术，这些家电产品可以实现精确的控制和节能运行。

变频器的工作原理和控制方式

变频器的工作原理和控制方式近年来，随着电力电子技术、微电子技术及大规模集成电路的发展，生产工艺的改进及功率半导体器件价格的降低，变频调速越来越被工业上所采用。

如何选择性能好的变频其应用到工业控制中，是我们专业技术人员共同追求的目标。

下面结合作者的实际经验谈谈变频器的工作原理和控制方式：1 变频器的工作原理我们知道，交流电动机的同步转速表达式位：n＝60 f(1－s)/p (1)式中n———异步电动机的转速；f———异步电动机的频率；s———电动机转差率；p———电动机极对数。

由式(1)可知，转速n与频率f成正比，只要改变频率f即可改变电动机的转速，当频率f在0～50Hz的范围内变化时，电动机转速调节范围非常宽。

变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高效率、高性能的调速手段。

2变频器控制方式低压通用变频输出电压为380～650V，输出功率为0.75～400kW，工作频率为0～400Hz，它的主电路都采用交—直—交电路。

其控制方式经历了以下四代。

2.1U/f=C的正弦脉宽调制（SPWM）控制方式其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。

但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。

另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。

因此人们又研究出矢量控制变频调速。

2.2电压空间矢量（SVPWM）控制方式它是以三相波形整体生成效果为前提，以逼近电机气隙的理想圆形旋转磁场轨迹为目的，一次生成三相调制波形，以内切多边形逼近圆的方式进行控制的。

经实践使用后又有所改进，即引入频率补偿，能消除速度控制的误差；通过反馈估算磁链幅值，消除低速时定子电阻的影响；将输出电压、电流闭环，以提高动态的精度和稳定度。

变频控制原理

变频控制原理1. 引言变频控制是一种通过改变电机的供电频率来控制电机运行速度的技术。

它在工业自动化、能源节约和电机控制等领域有着广泛的应用。

本文将详细介绍与变频控制原理相关的基本原理，包括变频器的工作原理、电机的特性和调速方法等。

2. 变频器的工作原理变频器是实现变频控制的关键设备，它通过改变输入电源的频率和电压来控制电机的转速。

变频器由整流器、滤波器、逆变器和控制电路等组成。

整流器将交流电源转换为直流电源，滤波器用于平滑输出电压。

逆变器将直流电源转换为可调的交流电源，其输出频率和电压可以根据控制信号进行调节。

控制电路用于接收来自外部的控制信号，并将其转化为逆变器的控制信号。

变频器的工作原理可以简单地描述为：变频器接收来自外部的控制信号，经过控制电路的处理后，将其转化为逆变器的控制信号。

逆变器将直流电源转换为可调的交流电源，输出给电机。

通过改变逆变器的输出频率和电压，可以实现对电机转速的精确控制。

3. 电机的特性在理解变频控制原理之前，有必要了解电机的特性。

电机的运行速度与输入电压和负载有关。

通常情况下，电机的转速与输入电压成正比，并且在额定负载下，它们之间存在一个线性的关系。

电机的转矩与输入电压的平方成正比，并且在额定负载下，它们之间存在一个线性的关系。

当负载增加时，电机的转矩也会增加，但转速会下降。

这是因为在负载增加的情况下，电机需要提供更多的转矩来克服负载的阻力。

电机的效率与输出功率和输入功率之间的比值有关。

电机的效率越高，输出功率越大，输入功率越小。

在实际应用中，为了提高电机的效率和节约能源，需要对电机的转速进行精确控制。

4. 变频控制原理变频控制原理是基于电机的特性进行设计的。

通过改变电机的供电频率和电压，可以精确控制电机的转速和转矩。

变频器通过改变逆变器的输出频率和电压来实现对电机的控制。

在变频控制中，可以根据需要选择不同的调速方法。

常用的调速方法有电压调制方式、频率调制方式和矢量控制方式。

变频器控制电机原理

变频器控制电机原理随着现代工业的不断发展，变频器逐渐成为了现代工业中不可或缺的电力设备。

变频器的作用是可以调整交流电的电压和频率，从而控制电机的转速。

变频器主要是通过CPU电路将输入的电源频率转换为可控制的直流信号，通过控制直流信号的宽度和频率，控制电机的速度和输出功率。

变频器的控制原理可以简单地概括为三个方面：电源电路、控制芯片和输出电路。

电源电路主要由整流电路和滤波电路组成，其作用是将外部输入的交流电源变成可供电机使用的直流电源。

控制芯片是整个变频器的核心部分，其作用是接收输入的电压和当前电机的转速信号，然后对输出直流信号进行调整，从而达到电机转速控制的目的。

输出电路则是将控制芯片输出的直流信号转化为电机可以接受的交流信号，从而输出到电机上推动电机旋转。

变频器的操作非常简单，首先通过电源电路将外部输入的交流电源转化为直流电源。

然后通过控制芯片调整输出直流信号的频率和宽度，从而控制电机的转速和输出功率。

最后通过输出电路将直流信号转化为交流信号，从而推动电机旋转。

1. 转速范围广：通过控制芯片可以自由调节电机的转速，从而适应不同负载的需求。

2. 能效高：变频器控制电机可以根据负载的需求调整输出功率，从而达到最佳能效。

3. 运行稳定：由于控制芯片的精准控制，变频器控制电机运行更加平稳，减少了机械振动和噪声。

4. 延长寿命：由于能够精准控制电机的转速和输出功率，变频器控制电机的寿命更长。

变频器控制电机的原理是利用控制芯片调节输出直流信号的宽度和频率，从而达到控制电机转速和输出功率的目的。

这种控制方式具有转速范围广、能效高、运行稳定、寿命长等优点，因此在现代工业中被广泛应用。

变频器控制电机的应用范围非常广泛，包括传统的机械制造和现代的信息技术等行业。

在传统机械制造行业中，变频器控制电机常用于通风设备、水泵、空压机等机电设备，能够有效地降低能源消耗和生产成本，提高生产效率和产品质量。

在现代信息技术行业中，变频器控制电机也被广泛应用于计算机服务器、数据中心、通信设备等较为敏感的电子设备，以使电子设备更加的稳定、高效和安全。

acs510变频器工作原理

acs510变频器工作原理
ACS510变频器是一种用于控制电机转速的设备，它通过改变电源频率和电压来调节电机的转速。

其工作原理主要包括以下几个方面：
1. PWM调制，ACS510变频器采用脉宽调制（PWM）技术，通过调节开关器件的导通时间来控制输出电压的大小，从而实现对电机的精准控制。

PWM技术可以使变频器输出的电压和频率保持在一定范围内，从而实现对电机转速的精确调节。

2. 电压变频控制，ACS510变频器通过改变输入电压的大小和频率来控制电机的转速。

通过调节变频器内部的电路，可以实现对电机的启动、加速、减速和停止等操作，从而满足不同工况下的转速要求。

3. 矢量控制，ACS510变频器采用矢量控制技术，可以实现对电机转矩和转速的精确控制。

矢量控制技术可以使电机在各种工况下都能够保持稳定的性能，同时还可以提高电机的动态响应能力和效率。

4. 内部保护功能，ACS510变频器内置了多种保护功能，可以对电机和变频器本身进行全面的监测和保护。

例如过载保护、短路保护、过压保护、欠压保护等，可以有效地保护电机和变频器不受损坏。

总的来说，ACS510变频器通过PWM调制、电压变频控制、矢量控制等技术实现对电机转速的精确控制，并且具有全面的内部保护功能，能够满足各种工业场合对电机控制的需求。

变频器是怎样控制电机转速的

变频器控制电机转速原理变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。

本文中所指的电机为感应式交流电机，在工业中所使用的大部分电机均为此类型电机。

感应式交流电机（以后简称为电机）的旋转速度近似地确决于电机的极数和频率。

由电机的工作原理决定电机的极数是固定不变的。

由于该极数值不是一个连续的数值（为2的倍数，例如极数为2，4，6），所以一般不适和通过改变该值来调整电机的速度。

另外，频率能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。

因此，以控制频率为目的的变频器，是作为电机调速设备的优选设备。

结论：改变频率和电压是最优的电机控制方法。

如果仅改变频率而不改变电压，频率降低时会使电机出于过电压（过励磁），导致电机可能被烧坏。

因此变频器在改变频率的同时必须要同时改变电压。

输出频率在额定频率以上时，电压却不可以继续增加，最高只能是等于电机的额定电压。

工频电源：由电网提供的动力电源（商用电源）。

起动电流：当电机开始运转时，变频器的输出电流。

变频器驱动时的起动转矩和最大转矩要小于直接用工频电源驱动。

电机在工频电源供电时起动和加速冲击很大，而当使用变频器供电时，这些冲击就要弱一些。

工频直接起动会产生一个大的起动起动电流。

而当使用变频器时，变频器的输出电压和频率是逐渐加到电机上的，所以电机起动电流和冲击要小些。

通常，电机产生的转矩要随频率的减小（速度降低）而减小。

减小的实际数据在有的变频器手册中会给出说明。

通过使用磁通矢量控制的变频器，将改善电机低速时转矩的不足，甚至在低速区电机也可输出足够的转矩。

1、当变频器调速到大于50Hz频率时，电机的输出转矩将降低通常的电机是按50Hz电压设计制造的，其额定转矩也是在这个电压范围内给出的。

因此在额定频率之下的调速称为恒转矩调速.(T=Te,P<=Pe)变频器输出频率大于50Hz频率时，电机产生的转矩要以和频率成反比的线性关系下降。

变频电机工作原理

变频电机工作原理一、引言变频电机是一种通过改变电源频率来控制电机转速的电机。

它具有节能、调速范围广、运行平稳等优点，被广泛应用于工业生产中。

本文将详细介绍变频电机的工作原理。

二、工作原理1. 变频器变频电机的核心是变频器，它通过改变输入电源的频率和电压来控制电机的转速。

变频器由整流器、滤波器、逆变器等部分组成。

2. 整流器整流器将交流电源转换为直流电源，以供给逆变器部分使用。

整流器通常采用整流桥电路，将交流电源的正、负半周分别整流为直流电压。

3. 滤波器滤波器用于平滑整流后的直流电压，减少电源的干扰。

常见的滤波器包括电容滤波器和电感滤波器。

4. 逆变器逆变器将直流电压转换为交流电压，并通过改变交流电压的频率和幅值来控制电机的转速。

逆变器通常采用PWM（脉宽调制）技术，通过调节脉冲的宽度和频率来控制输出交流电压。

5. 控制系统变频电机的控制系统负责接收用户的指令，并将指令转化为逆变器的控制信号。

控制系统通常由微处理器、传感器、人机界面等组成。

三、工作过程变频电机的工作过程可以分为启动过程和运行过程。

1. 启动过程在启动过程中，变频器会根据用户设置的启动参数，逐渐提供电压和频率给电机，使其逐渐达到额定转速。

启动过程中，变频器会监测电机的电流、转速等参数，确保启动过程平稳。

2. 运行过程在运行过程中，变频器根据用户设置的转速要求，通过调节输出频率和电压来控制电机的转速。

变频器会根据电机的负载情况，自动调整输出频率和电压，以保持电机运行在最佳状态。

四、优点和应用1. 节能变频电机通过调整电机转速，使其在负载变化时保持高效运行，从而实现节能效果。

相比传统的定速电机，变频电机能够根据实际需求调整转速，避免能源的浪费。

2. 调速范围广变频电机具有宽广的调速范围，可以满足不同工况下的转速要求。

无论是低速运行还是高速运行，变频电机都能够稳定运行。

3. 运行平稳由于变频电机能够根据实际负载情况自动调整输出频率和电压，使得电机运行更加平稳。

变频器实现电机的点动控制的常见方法解析

变频器实现电机的点动控制的常见方法解析1.引言概述部分的内容应该对整篇文章的主题进行一定程度的解释和引入。

下面是一个可供参考的概述部分的编写示例：引言1.1 概述在现代工业控制领域中，电机是被广泛应用的关键设备之一。

为了实现精准的控制和高效的运行，往往需要采用一些特殊的控制方法。

变频器是一种常用的控制设备，它通过改变电源给电机供电的频率来控制电机的转速和运行状态。

而点动控制，则是一种常见的特殊控制模式，适用于电机需要进行单次、短时的运行或停止的场景。

本文将介绍变频器实现电机的点动控制的常见方法，旨在帮助读者深入了解和掌握这一领域的技术。

1.2 文章结构本文主要分为引言、正文和结论三个部分。

首先在引言部分，我们将对本文的主题进行概述。

接下来，在正文部分的第二节中，我们将介绍变频器的基本原理和作用，为后续的点动控制方法铺垫基础。

然后，我们将在正文部分的第三节详细介绍变频器实现电机的点动控制的常见方法，涵盖多种实现技术和应用场景。

最后，在结论部分，我们将对本文的内容进行总结，并对未来的研究和应用方向进行展望。

1.3 目的本文的目的是系统地解析变频器实现电机的点动控制的常见方法。

通过对不同的方法进行介绍和分析，读者可以了解每种方法的原理、特点和适用场景，以便在实际工程应用中能够选择合适的方法，并对其进行正确的配置和调试。

同时，本文还旨在推动相关领域的技术发展和研究，促进电机控制技术的创新和进步。

1.2文章结构文章结构部分的内容是文章的框架，用来引导读者理解文章的结构和内容安排。

在这部分内容中，我们可以简要介绍文章的组织结构和各个章节的主要内容。

以下是对文章结构部分的一种可能的编写方式：文章结构本文将围绕变频器实现电机的点动控制展开讨论，主要包括以下几个部分：1. 引言1.1 概述在引言部分，我们会简要介绍变频器实现电机的点动控制的背景和意义。

通过概述，读者可以初步了解文章的话题和研究的重点。

1.2 文章结构本文的结构如下所示。

变频器变频调速方法步骤措施

变频器变频调速方法步骤措施1.引言1.1 概述在文章的引言部分，我们将对变频器变频调速方法的概念进行概述。

变频器，也称为变频调速器，是一种能够通过调节电机输入电压和频率实现电机转速控制的设备。

它通过改变电机供电电压的频率和幅值，来调整电机的转速和输出功率。

变频调速方法指的是利用变频器来实现电机调速的具体步骤和措施。

通过调节变频器的参数和设置，可以实现电机在不同负载条件下的稳定运行，提高电机的效率和控制性能。

变频调速方法主要包括以下几个步骤：首先，确定所需的电机转速范围和工作负载要求；然后，选择适合的变频器型号和额定功率，并进行正确的安装和接线；接下来，根据实际需求，设置变频器的参数，例如输入/输出电压和频率范围、加速度和减速度时间、过载保护等；完成参数设置后，进行电机的启动和调试，并进行负载测试和调整；最后，根据实际情况对参数进行优化调整，以达到最佳的调速效果。

在变频器变频调速方法的措施方面，需要注意以下几点：首先，合理选择变频器的型号和规格，以满足电机的运行要求；其次，进行适当的参数设置和调整，以保证电机的稳定运行和可靠性；同时，注意安全使用变频器，避免过载和短路等故障；最后，定期检查和维护变频器设备，以确保其正常工作和寿命。

总之，变频器变频调速方法是一种有效的电机调速控制手段，可以提高电机的控制性能和节能效果。

通过正确选择变频器型号、合理设置参数和注意安全使用，可以实现电机在不同负载条件下的稳定运行和调速控制。

1.2文章结构文章结构是指整篇文章的组织结构和内容安排。

通过合理的文章结构，可以使文章内容更加清晰和连贯，读者能够更好地理解和吸收文章的信息。

本文将按照以下几个部分的结构进行组织和阐述。

1. 引言部分：在引言部分，我们将简要介绍本文的主题——变频器变频调速方法步骤措施，以及文章的概述、结构和目的。

首先，我们将简要介绍变频器的基本原理，然后详细说明变频调速方法的步骤和相关措施。

最后，我们将总结本文并展望变频调速方法的未来发展趋势。

变压变频调速的基本原理

变压变频调速的基本原理变压变频调速是利用变压器和变频器来控制电动机的转速。

它的基本原理是通过改变电动机的供电电压和频率来实现转速的调节。

在工业生产中，电动机的转速通常需要根据实际生产需求进行调节，采用变压变频调速技术可以实现精准的转速控制，提高设备的运行效率，降低能耗和维护成本。

一、变压变频调速的基本原理变压变频调速是利用变压器和变频器联合控制电动机的转速。

其中变压器用来调节电动机的供电电压，而变频器则用来调节电动机的供电频率。

通过改变电动机的供电电压和频率，可以实现电动机转速的精准调节。

变压变频调速技术通常应用于工业生产中，用来控制各种类型的电动机，如交流电动机和直流电动机等。

1.变压器变压变频调速中的变压器主要用来调节电动机的供电电压。

在电动机的运行过程中，通过改变变压器的输出电压可以实现对电动机转速的调节。

调整变压器的输出电压可以更改电动机的输入功率，从而控制电动机的转速。

变压器通过调整变压比例来实现对电动机供电电压的调节，从而实现变压变频调速的目的。

2.变频器变频器是变压变频调速系统中的核心部件，主要用来控制电动机的供电频率。

通过改变变频器的输出频率可以实现对电动机转速的调节。

变频器通过调整输出电压和频率的波形来改变电动机的输入功率，从而控制电动机的转速。

变频器具有精准的频率调节能力，可以实现对电动机转速的精确控制，适用于各种工业应用场合。

二、变压变频调速的工作原理变压变频调速系统以电网为主要供电来源，通过变压器和变频器对电动机进行供电控制。

具体的工作流程如下：1.电网供电变压变频调速系统首先接收来自电网的交流电能，这部分电能被送入变压器。

2.变压器调节电压变压器将来自电网的交流电能进行调节，输出适当的电压供给电动机，调节电压可以实现对电动机转速的控制。

3.变频器调节频率变压变频调速系统通过变频器调节输出电压和频率的波形，从而改变电动机的输入功率，实现对电动机转速的控制。

4.实现转速调节通过变压变频调速系统的调节，可以实现对电动机转速的精确控制，使电动机运行在最佳状态，适应不同的生产需求。

变频器调速原理简述

变频器调速原理简述变频器调速的原理主要是通过改变电源的频率来控制电机的转速。

以下是其详细原理简述：一、电机转速与频率的关系电机的转速与电源频率之间存在着紧密的关系，其公式为：（其中是电机转速，是电源频率，是电机的极对数）。

从这个公式可以看出，在电机的极对数不变的情况下，改变电源频率，就可以直接改变电机的转速。

二、变频器的基本构成及作用变频器主要由整流器、滤波器、逆变器和控制器等部分组成。

1.整流器：将交流电源转换为直流电源。

通常采用二极管整流电路，将输入的交流电变为直流电，为后续的逆变环节提供稳定的直流电压。

2.滤波器：对整流后的直流电压进行滤波，去除其中的脉动成分，使直流电压更加平滑稳定。

3.逆变器：将直流电转换为频率和电压均可调的交流电。

逆变器由多个功率开关器件（如 IGBT）组成，通过控制这些开关器件的导通和关断时间，可以改变输出交流电的频率和电压。

4.控制器：是变频器的核心部分，负责根据给定的速度指令和反馈信号，计算出所需的输出频率和电压，并控制逆变器的工作。

控制器通常采用微处理器或数字信号处理器（DSP），可以实现复杂的控制算法和功能。

三、调速过程1.给定速度指令：用户根据实际需求，通过操作面板、外部模拟信号或通信接口等方式给定电机的速度指令。

2.控制器计算：控制器接收到速度指令后，根据当前电机的实际转速反馈信号（通常通过编码器等传感器获得），采用特定的控制算法（如PID控制）计算出所需的输出频率和电压。

3.逆变器输出调整：控制器将计算得到的输出频率和电压信号发送给逆变器，控制逆变器中功率开关器件的导通和关断时间，从而改变输出交流电的频率和电压，使电机的转速逐渐接近给定的速度指令。

4.反馈调节：在电机运行过程中，编码器等传感器不断将电机的实际转速反馈给控制器，控制器根据反馈信号与给定速度指令之间的偏差，实时调整输出频率和电压，实现闭环控制，确保电机的转速稳定在给定值附近。

综上所述，变频器通过改变电源的频率来控制电机的转速，具有调速范围广、精度高、节能等优点，在工业生产和自动化控制等领域得到了广泛的应用。

变频器调速原理

变频器调速原理
变频器调速原理是通过改变电机供电频率的方式来实现调速的。

变频器将输入电源的交流电转换成直流电，然后再将直流电转换成可调频率的交流电。

这可调频率的交流电被送给电机，由电机根据频率的变化来调整转速。

变频器内部有一个电路，称为频率发生器。

频率发生器接收来自控制器的指令，根据指令的要求产生相应的输出频率。

控制器可以根据需要调整输出频率，从而实现电机的调速。

通常情况下，控制器接收来自操作员的输入信号，根据操作员的调节来改变输出频率。

在变频器中，电机的转矩与电机供电频率之间有着直接的关系。

当频率增加时，电机的转速也会增加，从而产生更大的转矩。

反之，当频率减小时，电机的转速会减小，并相应减小转矩。

因此，通过改变供电频率，可以控制电机的转速和转矩。

此外，变频器还可以提供其他功能，如启动和停止电机、保护电机和变频器等。

通过合理运用这些功能，可实现电机的高效、稳定和可靠运行。

西门子变频器对电动机的四种控制方式

西门子变频器对电动机的四种控制方式西门子变频器对电动机的控制方式有四种，分别是：转差频率控制、U/f恒定控制、直接转矩控制、矢量控制。

1、转差频率控制转差频率是施加于电动机的交流电源频率与电动机速度的差频率。

根据异步电动机稳定数学模型可知，当频率一定时，异步电动机的电磁转矩正比于转差率，机械特性为直线。

转差频率控制就是通过控制转差频率来控制转矩和电流。

转差频率控制需要检出电动机的转速，构成速度闭环，速度调节器的输出为转差频率，然后以电动机速度与转差频率之和作为变频器的给定频率。

与U/f控制相比，其加减速特性和限制过电流的能力得到提高。

另外，它有速度调节器，利用速度反馈构成闭环控制，速度的静态误差小。

然而要达到自动控制系统稳态控制，还达不到良好的动态性能。

2、U/f恒定控制U/f控制是在改变电动机电源频率的同时改变电动机电源的电压，使电动机磁通保持一定，在较宽的调速范围内，电动机的效率，功率因数不下降。

因为是控制电压(Voltage)与频率(Frequency)之比，称为U/f控制。

恒定U/f控制存在的主要问题是低速性能较差，转速极低时，电磁转矩无法克服较大的静摩擦力，不能恰当的调整电动机的转矩补偿和适应负载转矩的变化;其次是无法准确的控制电动机的实际转速。

由于恒U/f变频器是转速开环控制，由异步电动机的机械特性图可知，设定值为定子频率也就是理想空载转速，而电动机的实际转速由转差率所决定，所以U/f恒定控制方式存在的稳定误差不能控制，故无法准确控制电动机的实际转速。

3、直接转矩控制直接转矩控制在很大程度上解决了矢量控制的不足，它不是通过控制电流，磁链等量间接控制转矩，而是把转矩直接作为被控量来控制。

转矩控制的优越性在于:转矩控制是控制定子磁链，在本质上并不需要转速信息，控制上对除定子电阻外的所有电机参数变化鲁棒性良好;所引入的定子磁链观测器能很容易估算出同步速度信息，因而能方便的实现无速度传感器，这种控制被称为无速度传感器直接转矩控制。

变频器控制电机转速的原理

变频器控制电机转速的原理
一、变频器控制电机转速的原理
变频器控制电机转速的原理，是利用变频器将电源交流电调节为正弦波电压，再通过变频器的电子开关控制输出频率及电压来控制电机的转速。

变频器把容量较大的输出电压，变成一个较小的正弦波电压，再经过变频器的电子开关控制输出频率及电压，使电机的转速随变频器的频率变化而变动。

变频器控制电机转速的原理是：电机输出的功率取决于输入电压和频率，而电机的转速取决于电压和频率。

当电压和频率改变时，电机的转速也会改变，这就是变频控制的原理。

二、变频器控制电机转速的技术
1、电路控制技术
电路控制技术是变频器控制电机转速的基本技术，它是通过改变电路中的频率和电压，从而改变电机的转速。

通过改变电路中电压的大小，可以调节电机的转速；通过改变电路中的频率，可以进一步调节电机的转速。

2、伺服控制技术
伺服控制技术是一种现代控制电机转速的技术，它可以实现更加精确的调整，并具备较强的动态响应。

伺服控制技术采用的是变频器内部集成的PLC（可编程控制器）技术，可以根据用户的要求，实现多段变频控制，以满足不同应用的需求。

三、变频器控制电机转速的优点
1、节能高效
由于变频器控制电机可以调节电机转速，因此可以在实际应用中，根据实际需要，进行节能高效的控制，大大降低能耗。

2、操作简便
变频器控制电机转速的操作比传统的调速方式要简单得多，而且操作灵活，可以轻松地调节电机的转速，以满足不同环境的需求。

3、噪音小
由于变频器的控制调整范围很大，从而可以根据实际情况，进行精确的控制，从而减小电机的噪音污染。

变频电机工作原理

变频电机工作原理一、概述变频电机是一种能够根据负载需求自动调节转速的电机。

它通过改变电源频率来实现转速的调节，从而达到节能、精确控制和平稳运行的目的。

本文将详细介绍变频电机的工作原理及其应用。

二、工作原理变频电机的工作原理基于电机的磁通和电流之间的关系。

当电机通电时，电流会在定子线圈中产生磁场，这个磁场会与转子磁场相互作用，从而产生转矩。

传统的电机是通过改变电压的大小来调节转速，而变频电机则是通过改变电源的频率来实现转速的调节。

具体来说，变频电机的电源通过变频器提供，变频器可以根据负载需求来改变电源的频率。

当负载需求较大时，变频器会增加电源的频率，从而提高电机的转速；当负载需求较小时，变频器会降低电源的频率，从而降低电机的转速。

通过这种方式，变频电机能够根据实际需求灵活调节转速，实现节能和精确控制。

三、优势和应用1. 节能：变频电机能够根据实际负载需求来调节转速，避免了传统电机在负载较小时仍然以满负荷运行的浪费。

根据统计数据，使用变频电机能够节约电能20%至60%。

2. 精确控制：由于变频电机可以精确调节转速，因此在一些对转速要求较高的场合，如卷绕机械、纺织机械等，变频电机得到了广泛应用。

通过精确控制转速，可以提高生产效率和产品质量。

3. 平稳运行：传统电机启动时会有较大的起动电流，而变频电机通过变频器控制启动过程，可以实现平稳启动，避免了对电网的冲击。

同时，变频电机在运行过程中也能够保持较低的噪音和振动。

4. 应用广泛：变频电机已经广泛应用于各个领域，如风力发电、水泵、空调、电梯等。

在这些领域，变频电机能够根据实际需求提供灵活的转速控制，提高设备的效率和可靠性。

四、总结变频电机通过改变电源的频率来实现转速的调节，具有节能、精确控制和平稳运行的优势。

它已经在各个领域得到广泛应用，为工业生产和生活带来了诸多好处。

随着技术的不断进步，变频电机的性能和应用领域还将不断拓展，为人们创造更加舒适和高效的生活环境。

矿用变频器工作原理

矿用变频器工作原理
矿用变频器是一种用于控制电动机转速的设备，它采用先进的电子技术和数字控制技术，通过调整电机的输入电压和频率，实现对电机转速的精确控制。

矿用变频器的工作原理可以简单概括为以下几个步骤：
1. 信号采集和处理：矿用变频器首先会对电机转速、转矩以及其他相关参数进行采集，并将采集到的信号进行处理和解析，得到控制电路所需的输入信号。

2. 电压和频率转换：根据输入的指令信号和控制策略，矿用变频器会将交流电源的电压和频率进行转换，以实现对电机转速的控制。

通常使用PWM（脉宽调制）技术，通过控制开关管的导通时间来调整输出电压和频率。

3. 输出电流调节：为了保证电机在运行过程中的稳定性和安全性，矿用变频器会对输出电流进行精确调节。

它通过控制电压和频率的变化，实时调整输出电流的大小，使电机能够按照预定的转速运行。

4. 保护功能：矿用变频器还配备了多种保护功能，以确保电机在恶劣的工作环境中能够正常运行。

这些保护功能包括过载保护、过压保护、缺相保护、短路保护等，可以有效地避免矿用设备遭受损坏。

总的来说，矿用变频器通过调整电压和频率，实现对电机转速
的控制。

它不仅能够提供高精度的转速控制，还具有良好的稳定性和可靠性，能够满足矿山等恶劣工作环境下的要求。
