Intel微处理器发展史
IntelCPU发展史

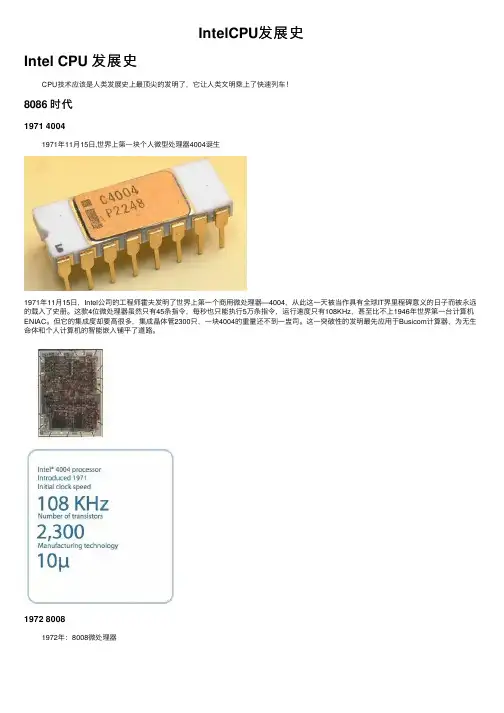

IntelCPU发展史Intel CPU 发展史CPU技术应该是⼈类发展史上最顶尖的发明了，它让⼈类⽂明乘上了快速列车！8086 时代1971 40041971年11⽉15⽇,世界上第⼀块个⼈微型处理器4004诞⽣1971年11⽉15⽇，Intel公司的⼯程师霍夫发明了世界上第⼀个商⽤微处理器—4004，从此这⼀天被当作具有全球IT界⾥程碑意义的⽇⼦⽽被永远的载⼊了史册。
这款4位微处理器虽然只有45条指令，每秒也只能执⾏5万条指令，运⾏速度只有108KHz，甚⾄⽐不上1946年世界第⼀台计算机ENIAC。
但它的集成度却要⾼很多，集成晶体管2300只，⼀块4004的重量还不到⼀盅司。
这⼀突破性的发明最先应⽤于Busicom计算器，为⽆⽣命体和个⼈计算机的智能嵌⼊铺平了道路。
1972 80081972年：8008微处理器让英特尔意外的是推出4004芯⽚后，业内的反应相当平淡。
⼀些分析家称这款芯⽚虽然有些意思，但4004的处理能⼒实在有限，还不⾜以引起⼈们的兴趣。
然⽽，当⼀年后英特尔推出其8008微处理器时，业内的⽬光都⼏乎集中到了英特尔⾝上。
8008频率为200KHz，晶体管的总数已经达到了3500个，能处理8⽐特的数据。
更为重要的是，英特尔还⾸次获得了处理器的指令技术。
8008它的性能是4004的两倍，拥有3500晶体管数量，速度为200KHz，并且于1974年被⼀款名为Mark-8的设备采⽤，Mark-8是第⼀批家⽤计算机之⼀，此时台式机基本上形成了⼀个最初雏形。
1974 80801974年：8080微处理器在微处理器发展初期，具有⾰新意义的芯⽚⾮Intel8080莫属了。
英特尔公司于1974年推出了这款划时代的处理器，⽴即引起了业界的轰动。
由于采⽤了复杂的指令集以及40管脚封装，8080的处理能⼒⼤为提⾼，其功能是8008的10倍，每秒能执⾏29万条指令，集成晶体管数⽬6000，运⾏速度2MHz。
CPU发展史 Intel篇
CPU发展史Intel篇2009年12月06日星期日 04:10CPU发展史Intel篇1.奔腾前时代1.1.4004 / 4040技术特征:(4004)发布时间:1971年11月15日制造工艺:10微米工作电压:15V核心频率:108 - 740 KHz晶体管数:2250接口类型:DIP 16pin4004是世界首个微处理器，芯片面积只有3 x 4 mm。
支持4位运算、8位指令集和12位的地址空间。
最初为日本Busicom公司设计生产计算器，成本不足100美元。
被摩尔称作“人类历史上最具革新性的产品之一”。
1974年发布的4040，拥有更大的寻址空间、更多的寄存器和指令。
具备了中断和单步运行，并支持7层递归，插槽也更换为 24pinDIP。
不过由于推出时间晚于8008所以并没有受到重视。
1.2.8008 / 8080 / 8085技术特征:(8080)发布时间:1974年4月制造工艺:10微米工作电压:5V核心频率:2 - 3.125MHz晶体管数:4000 - 4500只接口类型:DIP 40pin8008是Intel在1972年发布的第一款8位处理器，拥有8位数据总线，14位地址总线，使用18pinDIP接口。
而8080则被用于 Altair 8080个人电脑上，地址总线增加到16位，支持超过7层递归等特性。
1976年的8085，则是8080的单电压版，成本更低，被应用于小体积便携电脑上，主频也提升到3 - 6MHz。
1.4.8086 / 8088技术特征:(8086)发布时间:1978年制造工艺:3微米工作电压:5V核心频率:4.77 - 10MHz晶体管数:约2.9万只接口类型:DIP 40pin8086是首颗16位处理器，其核心架构与指令集都对以后的处理器发展有着深远影响，为了纪念8086的跨时代意义，Intel在Vendor ID里就是8086。
8086本身不包含任何浮点指令，可搭配8087数字协处理器(FPU)完成浮点运算。
intel芯片发展历程

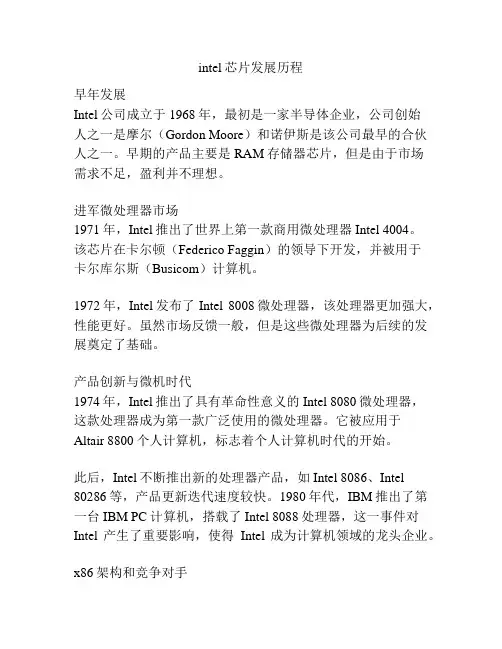

intel芯片发展历程早年发展Intel公司成立于1968年，最初是一家半导体企业，公司创始人之一是摩尔（Gordon Moore）和诺伊斯是该公司最早的合伙人之一。
早期的产品主要是RAM存储器芯片，但是由于市场需求不足，盈利并不理想。
进军微处理器市场1971年，Intel推出了世界上第一款商用微处理器Intel 4004。
该芯片在卡尔顿（Federico Faggin）的领导下开发，并被用于卡尔库尔斯（Busicom）计算机。
1972年，Intel发布了Intel 8008微处理器，该处理器更加强大，性能更好。
虽然市场反馈一般，但是这些微处理器为后续的发展奠定了基础。
产品创新与微机时代1974年，Intel推出了具有革命性意义的Intel 8080微处理器，这款处理器成为第一款广泛使用的微处理器。
它被应用于Altair 8800个人计算机，标志着个人计算机时代的开始。
此后，Intel不断推出新的处理器产品，如Intel 8086、Intel 80286等，产品更新迭代速度较快。
1980年代，IBM推出了第一台IBM PC计算机，搭载了Intel 8088处理器，这一事件对Intel产生了重要影响，使得Intel成为计算机领域的龙头企业。
x86架构和竞争对手Intel在1981年发布了第一款16位的处理器Intel 80286，开启了x86架构的时代。
该架构的成功让Intel成为个人计算机市场的主导者，并在之后的几年中不断发展和完善。
然而，1990年代后期，AMD（Advanced Micro Devices）开始崛起，并成为了Intel的主要竞争对手。
在竞争的压力下，Intel推出了一系列创新产品，如Pentium系列处理器，以保持市场份额。
新时代的挑战与突破随着科技的不断发展，PC市场进入了饱和阶段，面临着冷却的需求。
Intel开始调整自己的发展策略，将重点放在数据中心和物联网等新兴领域。
2011年，Intel发布了第一款基于22纳米制程工艺的Ivy Bridge处理器，开启了新一代处理器的时代。
Intel CPU发展史

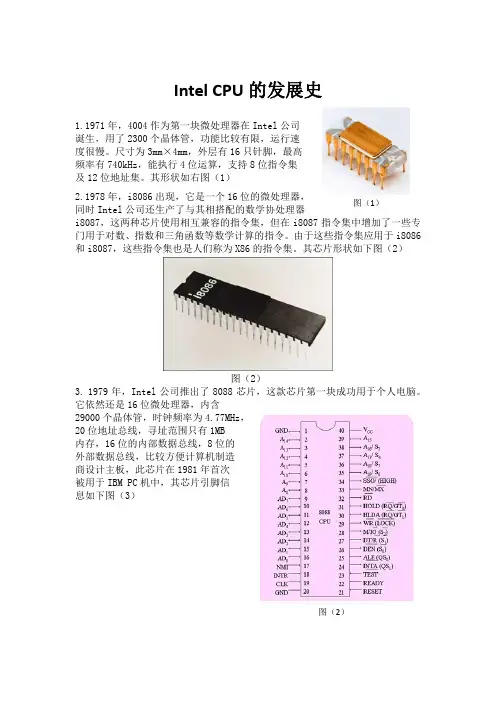

Intel CPU 的发展史1.1971年，4004作为第一块微处理器在Intel 公司诞生，用了2300个晶体管，功能比较有限，运行速度很慢。
尺寸为3mm×4mm，外层有16只针脚，最高频率有740kHz ，能执行4位运算，支持8位指令集及12位地址集。
其形状如右图（1）2.1978年，i8086出现，它是一个16位的微处理器， 同时Intel 公司还生产了与其相搭配的数学协处理器i8087，这两种芯片使用相互兼容的指令集，但在i8087指令集中增加了一些专门用于对数、指数和三角函数等数学计算的指令。
由于这些指令集应用于i8086和i8087，这些指令集也是人们称为X86的指令集。
其芯片形状如下图（2）图（2）3. 1979年，Intel 公司推出了8088芯片，这款芯片第一块成功用于个人电脑。
它依然还是16位微处理器，内含29000个晶体管，时钟频率为4.77MHz，20位地址总线，寻址范围只有1MB内存，16位的内部数据总线，8位的外部数据总线，比较方便计算机制造商设计主板，此芯片在1981年首次被用于IBM PC 机中，其芯片引脚信息如下图（3）图（1） 图（2）4.1982年，Intel推出芯片80286,，它比8086和8088都有了飞跃的发展，虽然它仍旧是16位结构，但在CPU的内部集成了13.4万个晶体管，时钟频率由最初的6MHz逐步提高到20MHz。
其内部和外部数据总线皆为16位，地址总线24位，可寻址16MB内存。
如图（4）图（4）5.1985年，Intel推出了80386芯片，属于X86系列中的第一种32位微处理器，而且制造工艺也有了很大的进步。
80386内部内含27.5万个晶体管，时钟频率从12.5MHz发展到33MHz。
80386的内部和外部数据总线都是32位，地址总线是32位，可寻址高达4GB内存，可以使用Windows操作系统。
如图（5）图（5）6.1989年，Intel推出80486芯片，这块芯片首次突破了100万个晶体管的界限，集成了120万个晶体管。
微处理器的发展历史
微处理器的发展历史- 第一代微处理器诞生于1971年。
Intel公司推出了第一款被称为Intel 4004的微处理器。
它是一款4位的微处理器，主要用于计算器和其他嵌入式系统。
- 在1974年，Intel公司推出了一款8位的微处理器，称为Intel 8080。
它是第一款被广泛采用的微处理器，并被用于许多个人计算机系统。
- 接着在1978年，Intel公司推出了Intel 8086处理器。
这款处理器采用了新的x86架构，并成为后来IBM个人电脑的标准架构。
该架构至今仍在广泛使用。
- 在1981年，Intel公司推出了第一款16位的微处理器，称为Intel 。
这款处理器在性能和功能方面有了显著改进，并成为第一个使用现代操作系统的个人电脑的主要处理器。
- 在1985年，Intel公司推出了Intel 386处理器，它是第一款32位的微处理器。
这款处理器在性能上有了大幅度提升，为之后的个人电脑提供了更高的计算能力。
- 在1993年，Intel公司推出了Intel Pentium处理器。
这款处理器在多任务处理和图形处理性能上有了显著提升，成为当时最受欢迎的个人电脑处理器之一。
- 随着技术的不断进步，微处理器的速度和性能不断提升。
不同的公司推出了各种新的微处理器，如AMD的Athlon系列和英特尔的Core系列。
- 最近几年，随着人工智能和物联网的发展，对微处理器的需求不断增加。
微处理器正在朝着更高的能效和更强的计算能力发展。
以上是微处理器发展的一些重要里程碑，它们为计算机技术的不断进步做出了重要贡献。
随着时间的推移，我们可以期待微处理器的发展继续带来更多的创新和突破。
CPU发展的六个阶段

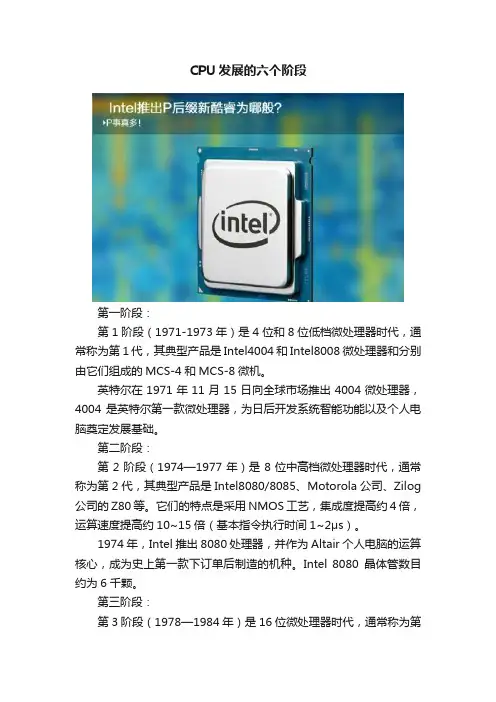

CPU发展的六个阶段第一阶段：第1阶段（1971-1973年）是4位和8位低档微处理器时代，通常称为第1代，其典型产品是Intel4004和Intel8008微处理器和分别由它们组成的MCS-4和MCS-8微机。
英特尔在1971年11月15日向全球市场推出4004微处理器，4004 是英特尔第一款微处理器，为日后开发系统智能功能以及个人电脑奠定发展基础。
第二阶段：第2阶段（1974—1977年）是8位中高档微处理器时代，通常称为第2代，其典型产品是Intel8080/8085、Motorola公司、Zilog 公司的Z80等。
它们的特点是采用NMOS工艺，集成度提高约4倍，运算速度提高约10~15倍（基本指令执行时间1~2μs）。
1974年，Intel推出8080处理器，并作为Altair个人电脑的运算核心，成为史上第一款下订单后制造的机种。
Intel 8080晶体管数目约为6千颗。
第三阶段：第3阶段（1978—1984年）是16位微处理器时代，通常称为第3代，其典型产品是Intel公司的8086/8088，Motorola公司的M68000，Zilog公司的Z8000等微处理器。
这一时期著名微机产品有IBM公司的个人计算机。
1981年IBM 公司推出的个人计算机采用8088CPU。
紧接着1982年又推出了扩展型的个人计算机IBM PC/XT，对内存进行了扩充，并增加了一个硬磁盘驱动器。
80286（也被称为286）是英特尔首款能执行所有旧款处理器专属软件的处理器，这种软件相容性之后成为英特尔全系列微处理器的注册商标，在6年的销售期中，估计全球各地共安装了1500万部286个人电脑。
1984年，IBM公司推出了以80286处理器为核心组成的16位增强型个人计算机IBM PC/AT。
由于IBM公司在发展个人计算机时采用了技术开放的策略，使个人计算机风靡世界。
第四阶段：第4阶段（1985—1992年）是32位微处理器时代，又称为第4代。
Intel CPU的发展史
Intel 8008 & 8080 80芯片的计算机Processor Technology Sol-20 内部结构
三. Intel 8086 & 8088
1978年英特尔公司生产的 8086是第一个16位的微处理器。 很快Zilog公司和摩托罗拉公司 也宣布计划生产Z8000和68000。 这就是第三代微处理器的起点。 8086微处理器最高主频速度为 8MHz，具有16位数据通道， 内存寻址能力为1MB。
九.Intel Pentium Overdrive
Intel Pentium OverDrive 中央处理器芯片（CPU），又是一项英 特尔造福旧计算机使用者的升级选择。 Pentium OverDrive 有两种，一种（不含MMX，5V）是给80486 升级用的，另一种（含 MMX ， 3.3V ）是给 Pentium 早期产品 （Socket6, 50-66Mhz）升级的。他们都有含散热器及风扇。
十七.Intel Sandy Bridge
2010年的TOCK时间，Intel推出代号为Sandy Bridge的处理器， 该处理器采用 32nm 制程。 Sandy Bridge( 之前称作 Gesher) 是 Nehalem的继任者，也是其工艺升级版，从45nm进化到32nm。 Sandy Bridge将有八核心版本，二级缓存仍为512KB，但三级缓 存将扩容至16MB。而Sandy Bridge最主要特点则是加入了game instrution AVX(Advanced Vectors Extensions)技术，也就是之前 的 VSSE 。 intel 宣称，使用 AVX 技术进行矩阵计算的时候将比 SSE技术快90%。其重要性堪比1999年Pentium III引入SSE。
intel cpu发展历史
intel cpu发展历史按照其处理信息的字长，CPU可以分为：四位微处理器、八位微处理器、十六位微处理器、三十二位微处理器以及六十四位微处理器等等1971年Intel 4004：1972年Intel 8008：1974年Intel 8080：1976年Intel 8085：1978年Intel 8086：1979年Intel 8088：1982年Intel 80186：1982年Intel 80286：1985年Intel 80386：1989年Intel 80486：1993年Intel Pentium or 80586：1995年Intel Pentium Pro：1996年Intel Pentium MMX：1997年Intel Pentium II：1998年Intel Celeron：1999年Intel Pentium III：2000年Intel Celeron II：2000年Intel Pentium 4：2001年Intel Celeron III：INTEL CPU发展经历1971年推出世界上第一台微处理器40041978年首次生产出16位微处理器：i80861979年推出了8088芯片。
1981年 8088芯片首次用于IBM PC机1982年推出划时代的产品：16位80286芯片1985年 INTEL推出了32位80386芯片1988年推出80386SX1989年推80486芯片，晶体管实破100万个1993年推出全新一代的高性能处理器奔腾1996年推出第六代X86系列CPU——P6 年底推出了P55C，即奔腾 MMX1997年推出了影响力最大的CPU—奔腾Ⅱ1998年推出性价比相当厉害的赛扬处理器1999年发布第三代的奔腾处理器—奔腾III2000年 Coppermine128核心Celeron处理器年底发布了第四代Pentium处理器—奔腾。
微处理器发展史
微处理器发展史引言：微处理器是现代计算机的核心部件之一，它的发展历程与计算机科学的进步息息相关。
本文将从微处理器的起源开始，逐步介绍其发展历程，包括关键技术突破、产业竞争和应用领域的拓展。
第一阶段：早期微处理器的诞生20世纪60年代末至70年代初，微处理器的概念开始出现。
1969年，美国英特尔公司的德鲁·摩尔（Gordon Moore）和罗伯特·诺伊斯（Robert Noyce）提出了"摩尔定律"，预测集成电路上的晶体管数目每18个月翻一番。
1971年，英特尔发布了第一款商用微处理器Intel 4004，它采用了10微米工艺，拥有2,300个晶体管，主要用于计算器和工业控制系统。
第二阶段：微处理器的快速发展在20世纪70年代中期，微处理器的发展迅猛。
1974年，英特尔推出了8位微处理器Intel 8080，它成为了第一款广泛应用于个人计算机的微处理器。
接着，英特尔又相继推出了8086、8088等微处理器，为计算机技术的进一步发展奠定了基础。
第三阶段：微处理器的升级换代20世纪80年代至90年代初，微处理器开始进入升级换代阶段。
1981年，英特尔发布了16位微处理器Intel 80286，它提供了更高的性能和更大的内存容量。
紧随其后的是Intel 80386和80486微处理器，它们进一步提升了计算机的处理速度和性能。
同时，其他厂商如AMD、IBM等也推出了自己的微处理器产品，形成了激烈的竞争局面。
第四阶段：多核微处理器的兴起21世纪初，随着计算机应用的多样化和需求的增加，单核微处理器已经无法满足用户的需求。
因此，多核微处理器成为了发展的趋势。
2006年，英特尔发布了首款双核处理器Intel Core Duo，它将两个独立的处理核心集成在一个芯片上，大大提升了计算机的多任务处理能力。
此后，四核、六核甚至更多核心的微处理器相继问世，使得计算机在处理复杂任务时更加高效。
intel的发展历程
intel的发展历程Intel是全球知名的半导体公司，其发展历程可以追溯到1968年。
在1968年，两位企业家Robert Noyce和Gordon Moore成立了Intel公司。
起初，该公司专注于生产集成电路，为计算机和电子设备提供相关的芯片解决方案。
1971年，Intel推出了首款商用微处理器Intel 4004，这标志着其成为微处理器领域的领导者。
此后几年间，Intel持续推出了一系列具有划时代意义的微处理器产品，如Intel 8008和Intel 8080等。
在1981年，Intel推出了Intel 8086微处理器，该处理器成为了IBM PC的核心组件，由此奠定了Intel在个人电脑市场的地位。
1991年，Intel发布了第一款x86架构的微处理器，该架构至今仍然是个人电脑和服务器领域的主导架构。
在接下来的几年间，Intel继续推出多款强大的处理器产品，如Pentium、Celeron和Xeon等，不断提升计算机性能。
随着科技的迅猛发展，Intel开始尝试拓展到其他领域。
2006年，Intel推出了首款基于x86架构的双核处理器，这标志着多核处理器时代的到来。
在近年来，随着移动互联网的兴起，Intel面临了新的挑战。
为了适应移动设备市场的需求，Intel推出了Atom处理器系列，用于智能手机、平板电脑和其他便携设备。
同时，Intel也在人工智能和物联网领域做出了积极的尝试。
该公司通过推出Movidius系列产品和Nervana处理器等，致力于为AI和物联网应用提供先进的芯片解决方案。
未来，Intel将继续不断创新和突破，致力于推动科技的进步，为全球提供更强大、高效的芯片产品。
CPU发展简史-完整版
40年历史！125张大图诠释CPU发展简史CPU（Central processing unit）是现代计算机的核心部件，又称为“微处理器(Microprocessor)”。
对于PC而言，CPU的规格与频率常常被用来作为衡量一台电脑性能强弱重要指标。
intel x86架构已经经历了28个年头，而x86架构的CPU对我们大多数人的工作、生活影响颇为深远。
在开始intel x86神奇时光之旅前面，我们需要弄清楚历史上几件很重要的事件，计算机的始祖到底是谁？是ENIAC吗？这张图相信很多人都看过。
世界上第一台电子计算机ENIAC教科书里面的答案是ENIAC。
这个答案不算正确，但也没完全错。
ENIAC是美国宾州大学研制的第一台电子计算机，也是世界上第一台电子计算机。
准确一点说：ENIAC是世界上第一台通用型计算机。
ENIAC是Electronic Numerical Integrator And Computer的缩写，它于1946年2月15日诞生；当时的资助者是美国军方，目的是计算弹道的各种非常复杂的非线性方程组。
众所周知，这些方程组是没有办法求出准确解的，因此只能用数值方法近似地进行计算，因此研究一种快捷准确计算的办法很有必要。
那个时候的“程序设计”，需要插拔N多的插头美国军方花费了48万美元经费在ENIAC项目上，这在当时可是一笔巨款，要不是为了二次世界大战，谁能舍得出这么大的钱？事实上ENIAC也是美国陆军军械部和宾州大学莫尔学院联合发布的，而非书本上所提的只有宾州大学。
从技术上而言，ENIAC是没有太明晰的CPU概念的。
因为它采用电子管作为基本电子元件。
用了足足18800个电子管，而每个电子管大约有一个普通家用25瓦灯泡那么大。
这样整部电脑就有了8英尺高、3英尺宽、100英尺长的身躯，体积有研立方米，重达30吨，耗电高达140千瓦。
每秒能进行5000次加法运算(而人最快的运算速度每秒仅5次加法运算)，还能进行平方和立方运算，计算正弦和余弦等三角函数的值及其它一些更复杂的运算。
简述CPU的发展史
简述Intel系列CPU的发展史CPU(Central Processing Unit)，中文全称中央处理器。
从1971年Intel 发布了全世界第一款微处理器芯片4004以来,它的发展速度之快实在令人咋舌。
那么CPU从研发至今，到底经过了哪些变化呢，我们主要查询了Intel公司的芯片生产历程资料。
根据微处理器的字长和功能，可将其发展划分为以下几个阶段。
第1阶段第1阶段（1971——1973年）是4位和8位低档微处理器时代，通常称为第1代，其典型产品是Intel4004和Intel8008微处理器和分别由它们组成的MCS-4和MCS-8微机。
众所周知，世界上第一款商用计算机微处理器是Intel公司于Intel 4004微处理器（如图1）。
就像当时的广告说的一样，它是"一件划时代的作品"；其首席执行官戈登.摩尔将4004称之为"人类历史上最具革新性的产品之一"。
其诞生的原因是最初Intel专门为日本一家名为Busicom的公司设计制造一款用于该公司的计算器产品。
但由于技术原因，Intel的延期交货让Busicom公司颇为恼怒。
与此同时，计算器领域的竞争日益激烈，当Intel彻底完成4004芯片的设计和样品的生产时，Busicom公司要求Intel打折扣，Intel同意了，但是它附加了一个条件：允许Intel在除计算器芯片市场之外的其它市场上自由出售4004芯片。
至此，Intel公司完成了从单一的存储器制造商向微处理器制造商的转型。
为什么第一款芯片编号要叫做4004呢，因为第一个“4”是代表客户订购的产品编号，后一个“4”则是代表此芯片是Intel公司制作的第四个定制芯片，在此之前还有Intel还曾开发出4001（动态随机存储器DRAM）、4002（只读存储器ROM）、4003（寄存器（Register）），三者再加上4004，就可架构出一台微型计算机系统。
虽然第一款商用计算机微处理器是作为“一件划时代的作品”，但站在今天的角度，它还是比较简单的芯片，其主要参数如表格1 Intel4004 8008主要参数。
微处理器的发展
微处理器的发展历史第一代:1971-1973年字长(4/8)典型产品：Intel 4004、4040, Intel8008Intel公司研制出MCS4微型计算机（CPU为4040，4位机）。
1971年，第一台微处理机4004由英特尔公司研制成功。
第二代：1974-1977年字长（8）典型产品：Intel8086，Motorola 6800,Zilog Z-80,Rockwell 6502 微型计算机的发展和改进阶段。
1975年，ATARI——8800微电脑问世。
1977年，柯莫道尔公司宣称全组合微电脑PET——2001研制成功。
1977年，TRS——80微电脑诞生。
1977年，苹果——II型微电脑诞生。
第三代：1978-1984年字长（16）典型产品：Intel 8086、8088、80186、8286，Motorola MC68000 16位微型计算机的发展阶段微型计算机代表产品是IBM-PC（CPU为8086）。
本阶段的顶峰产品是APPLE公司的Macintosh(1984年)和IBM公司的PC／AT286(1986年)微型计算机。
1979年，夏普公司宣布制成第一台手提式微电脑。
1982年，微电脑开始普及，大量进入学校和家庭。
1984年1月: Apple 的Macintosh发布。
基于Motorola 68000微处理器。
可以寻址16M。
第四代：1985-1991年字长（32）典型产品：Intel90386、80486，Motorola 68020、MC68030、68040，Z8000032位微型计算机的发展阶段Intel公司推出了Pentium或称P5（中文译名为“奔腾”）的微处理器，它具有64位的内部数据通道。
1985年10月17日: 80386 DX推出。
时钟频率到达33MHz，可寻址1GB内存。
比286更多的指令。
每秒6百万条指令，集成275000个晶体管。
1987: Macintosh II发布，基于Motorola 68020处理器。
CPU发展简史-图文并茂
40年历史！125张大图诠释CPU发展简史CPU,Centralprocessingunit.是现代计算机的核心部件，又称为“微处理器(Microprocessor)”。
对于PC而言，CPU的规格与频率常常被用来作为衡量一台电脑性能强弱重要指标。
intelx86架构已经经历了28个年头，而x86架构的CPU对我们大多数人的工作、生活影响颇为深远。
在开始intelx86神奇时光之旅前面，我们需要弄清楚历史上几件很重要的事件，计算机的始祖到底是谁？是ENIAC吗？这张图相信很多人都看过。
世界上第一台电子计算机ENIAC教科书里面的答案是ENIAC。
这个答案不算正确，但也没完全错。
ENIAC是美国宾州大学研制的第一台电子计算机，也是世界上第一台电子计算机。
准确一点说：ENIAC是世界上第一台通用型计算机。
ENIAC是Electronic Numerical Integrator And Computer的缩写，它于1946年2月15日诞生；当时的资助者是美国军方，目的是计算弹道的各种非常复杂的非线性方程组。
众所周知，这些方程组是没有办法求出准确解的，因此只能用数值方法近似地进行计算，因此研究一种快捷准确计算的办法很有必要。
那个时候的“程序设计”，需要插拔N多的插头美国军方花费了48万美元经费在ENIAC项目上，这在当时可是一笔巨款，要不是为了二次世界大战，谁能舍得出这么大的钱？事实上ENIAC也是美国陆军军械部和宾州大学莫尔学院联合发布的，而非书本上所提的只有宾州大学。
从技术上而言，ENIAC是没有太明晰的CPU概念的。
因为它采用电子管作为基本电子元件。
用了足足18800个电子管，而每个电子管大约有一个普通家用25瓦灯泡那么大。
这样整部电脑就有了8英尺高、3英尺宽、100英尺长的身躯，体积有研立方米，重达30吨，耗电高达140千瓦。
每秒能进行5000次加法运算(而人最快的运算速度每秒仅5次加法运算)，还能进行平方和立方运算，计算正弦和余弦等三角函数的值及其它一些更复杂的运算。
详述Intel系列CPU架构的发展史
Intel系列CPU架构的发展史CPU(Central processing Unit)，又称“微处理器(Microprocessor)”，是现代计算机的核心部件。
对于PC而言，CPU的规格与频率常常被用来作为衡量一台电脑性能强弱重要指标。
（一）、4004时代1971年，当时还处在起步阶段的Intel公司推出了世界上第一颗微处理器4004。
是第一个用于计算器的4位微处理器，含有2300个晶体管，功能相当有限，而且速度还很慢，从此以后，INTEL便与微处理器结下了不解之缘。
可以这么说，CPU的历史发展历程一定意义上也就是Intel公司x86系列CPU的发展历程。
4004处理器核心架构图：（二）、8008时代世界上第一款8位处理器C8008共推出两种速度：0.5 Mhz以及0.8 Mhz，虽然比4004的工作时脉慢，但是整体效能要比4004好上许多。
8008可以支持到16KB的内存。
D8008则是后期出的量产版，发布时间为1972年，8位运算+16位地址总线+16位数据总线，同时它也包含一些输入输出端口，这是一个相当成功的设计，还有效解决了外部设备在内存寻址能力不足的问题。
（三）、8080时代intel推出的8080不仅扩充了可寻址的存储器容量和指令系统，而且指令执行速度是8008的10倍。
另一方面8080可直接与TTL（晶体管-晶体管逻辑）兼容，而8008则不能，这样就使得接口设计更容易，而且价格更便宜。
8080可寻址的范围（64KB）是8008（16KB）的4倍，随后，1974年第一台PC机MITS Altair 8800问世了。
它写的BASIC语言解释程序是由Bill Gates（比尔·盖茨）和Paul Allen于1975年开发的，他们是Microsoft公司的创始人。
（四）、8085时代8085的最低主频3 MHz，最高主频也不过6MHz。
当年使用此CPU的厂商非常多，包括了AMD，FUJI，TOSHIBA，SIEMENS等等。
CPU发展史
Pentium D处理器
Intel的双核心构架像一个双CPU平 台，Pentium D处理器沿用Prescott架 构及90nm生产工艺。Pentium D内核由 两个独立的Prescott核心组成，每个核 心拥有独立的1MB L2缓存及执行单元， 两个核心共拥有2MB缓存。由于两个核 心都拥有各自独立的缓存，必须保正每 个二级缓存中的信息完全一致，否则就 会出现运算错误。为了解决这一问题， Intel将两个核心之间的协调工作交给 外部的北桥芯片。
Pentium Ⅱ
1997年5月 Intel公司推出Pentium Ⅱ， 集成有750万 个晶体管，主频有233、266、300、333MHz。
赛扬-celeron
32位处理器， 1998年推出高性价比CPU——Celeron。 Celeron的二级缓存及相关电路被抽离，图形运算功能和运 行速度受影响。
Pentium D的 D有三层含义：Double(双核)、Desktop(桌面）、 Fourth(第四，P4)。
2005年第2季度，Intel公司推出第一款双内核PC机处理器 Pentium D，取代Pentium4，处理器命名为Smithfield。 Pentium D 8系列采用90nm制程，LGA775封装，800MHz FSB，两个核心各配 备有1M的L2,支持EM64T,Vanderpool，XD Bit和EIST(Enhanced Intel Speedstep Technology,省电技术)。
英特尔（ Intel ）CPU
Pentium（奔腾）
Pentium（奔腾）是Intel公司于1993年推出的 新一代微处理器，集成16KB的L1高速缓存，L2高速 缓存则做在主板上。接着Intel推出使用MMX技术的 Pentium MMX（多能奔腾）和Pentium Pro（高能奔 腾）。
微处理器及其发展
1.3.5 Pentium Ⅲ的主要特点
Pentium Ⅲ采用了与PentiumⅡ相同的Slot 1结构，同样 支 持 100MH 的 系 统 外 频 。 PentiumⅢ 针 对 K6-2 中 的 3D NOW!指令，在MMX指令集基础上增加了70条新的SSE 指令集，从而大大增强了3D几何运算、动画、影像、音 效等功能。Pentium Ⅲ利用数字信号处理软件解决方案， 实现更高效的声音采样和过滤，提高语音引擎的反应速 度与准确率，使语音能力成为现实。Pentium Ⅲ可在一个 场景中渲染更多的三维对象，表现更多的光源（13个光 源），实现渲染反问、光影效果；Pentium Ⅲ采用并行的 SIMD浮点运算架构，并特别增加了8个128位寄存器来配 合新指令的运算，使其在图像、视频上有额外的表现。 进行实时同步MPEG2编码与解码无需MPEG硬件卡，可 获得增强的数字电视体验，若配以宽带的Modem使可视 电话成为可能。
各代微处理器的特点
典型的微处理器 芯片
字长（位）
第一代 1971年～
1973年 Intel 4004 Intel 4040 Intel 8008
4/8
集成度（晶体管 数/芯片）
1000～2000
时钟频率（MHZ）
0.5～0.8
数据总线宽度 （位）
地址总线宽度 （位）
4/8 4～8
存储容量
指令执行时间 （s）
MMX/SSE/SSE2
只有3.06GHZ有
第四代 800MHZ FSB&HT 2003年4月 2.4～3.0+
0.13 55M 1.550 8KB 512KB 133 800
MMX/SSE/SSE2
有
1.4微处理器的发展趋势
Intel CPU的发展史
十三.Intel Pentium 4
• 2000年英特尔发布了 Pentium 4处理器。用户使 用基于Pentium 4处理器的 个人电脑，可以创建专业品 质的影片，透过因特网传递 电视品质的影像，实时进行 语音、影像通讯，实时3D 渲染，快速进行MP3编码解 码运算，在连接因特网时运 行多个多媒体软件
• 80386DX的内部和外部数据总线是32位，地址总线也是32位，可以寻址到
4GB内存，并可以管理64TB的虚拟存储空间。
• 它的运算模式除了具有实模式和保护模式以外，还增加了一种"虚拟86"的
工作方式，可以通过同时模拟多个8086微处理器来提供多任务能力。
• 80386DX有比80286更多的指令，频率为12.5MHz的80386每秒钟可执行6百
• Pentium 4处理器传输数据 到系统的其他部分比目前所 有的x86处理器都快，也打 破了Pentium 3处理器受系 统总线瓶颈的限制。其后英 特尔又不断改进系统总线技 术，推出了FSExBc5el3te3k、EleFctSroBn8ic0s 0(HK) Ltd Confidential
十四.Intel Itanium
十.Intel PentiumII
• 1997年5月7日，英特尔发布Pentium II 233MHz、Pentium II 266MHz、Pentium II 300MHz三款PII处理器，采用了0.35微 米工艺技术,核心提升到750万个晶体管组成。
• 采用SLOT1架构，通过单边插接卡（SEC）与主板相连， SEC卡盒将CPU内核和二级高速缓存封装在一起，二级高 速缓存的工作速度是处理器内核工作速度的一半；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Intel官方超高清大图：微处理器发展40周年
1971年11月15日，Intel 开发了全球第一款微处理器“Intel 4004”，时至今日即将整整40年。
为了纪念这历史性的一刻，Intel 今天放出了大量珍贵的历史资料，尤其是历代17款处理器的超高清大图特写(外壳与内核)，值得收藏，不容错过。
首先来看一段老祖宗4004与当今最快处理器Sandy Bridge Core i7 的有趣对比：
1、对比晶体管速度，4004就像是蜗牛，每小时前进5米，而现在就是肯尼亚选手帕特里克·马卡乌·穆斯约基今年9月25日在德国柏林创造的马拉松长跑记录：2小时3分38秒，平均时速20.6公里。
从频率上对比，二者就分别是蜗牛和闪电博尔特。
2、如今一台笔记本每年的能耗价值约25欧元(￥220)，而如果1971年来处理器功耗不变，如今的笔记本每年要在能耗上支出大约10万欧元(￥87万元)，没几个人能用得起。
3、4004的内核包含2300个晶体管，Sandy Bridge 则是9.95亿个，就像一个小村落和整个中国的人口对比。
如果每颗晶体管都是一粒米，9.95亿颗足够波兰波兹南、德国斯图加特、英国格拉斯哥或者任何56.7万左右人口的大城市的所有人都饱饱地吃上一顿。
4、Sandy Bridge 采用32纳米工艺制造，内核面积216平方毫米，而如果使用4004的10微米工艺，Sandy Bridge 的内核面积将是21平方米，或者说7×3米。
感谢摩尔定律。
5、4004的频率为74KHz，Sandy Bridge 则可达4GHz 左右。
如果汽车的速度也照此提升，那么今天从旧金山开到纽约，或者从葡萄牙里斯本开到俄罗斯莫斯科，都只需要1秒钟。
6、从4004到Sandy Bridge，晶体管的速度提升了5000倍，功耗只有当初的5000分之一，价格则降低到了50000分之一。
7、贝尔实验室1947年发明的晶体管有一个手掌那么大，而在22nm 三栅极工艺下，一个针头(直径约1.5毫米)的空间就能放下10多亿个晶体管。
8、一个英文句点(0.1平方毫米)就能容纳600多万晶体管。
好了，下边开始看图——
4004处理器：740KHz (0.74MHz)，10微米
4004内核
8008处理器：0.8MHz，10微米
8008内核
8080处理器：2MHz，6微米
8080内核
8086处理器：10M/8/4.77MHz，3微米
8086内核
8088处理器：8/4.47MHz，3微米(不好意思这一张没有大图)
8088内核
80286处理器：12/10/6MHz，1.5微米
80286内核
386 DX 处理器：33/25/20/16MHz，1.5/1微米
386 DX 内核
486 DX 处理器：50/33/25MHz，1/0.8微米
486 DX 内核
Pentium 奔腾处理器：66/60MHz，0.8微米
Pentium 奔腾内核
Pentium II 处理器：300/266/233MHz，0.35微米
Pentium II 内核
Pentium III Xeon 至强处理器：1GHz-600MHz，0.18微米
Pentium III Xeon 内核
Pentium 4 处理器：2.0-1.4GHz，0.18微米
Pentium 4 内核
Pentium III Mobile 处理器：833/866MHz，0.13微米
Pentium III Mobile 内核
Core 2 Duo 处理器：1.8GHz，65纳米
Core 2 Duo 内核
Core 2 Quad 处理器：2.4GHz，65纳米
Core 2 Quad 内核
Core i5 处理器：45/32纳米
Sandy Bridge Core i7 处理器：3.4GHz，32纳米
Sandy Bridge Core i7 内核
最后是Intel 绘制的处理器进化史和未来派艺术家Brian David Johnson、Elina Hiltunen 共同完成的未来计算40年畅想。
