1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
联想服务器RAID配置步骤
联想服务器RAIＤ配置步骤
————————————————————————————————作者: ————————————————————————————————日期：
ﻩ
联想服务器RＡID配置步骤
1.开机按提示Ｆ1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JＢOD模式,需要先初始化硬盘，否则直接进行第9步
8．选择要初始化的硬盘
按EＳC返回9.手动配置
10．选择RAＩD级别
11.选择磁盘
1２.勾选要参与RAＩD组的磁盘
空格键选中“conｆirm”才能选择“yｅs”保存
13．设置卷大小，默认全部容量，超过2ＴB建议修改，然后再创建一个卷(第二个卷可以不考虑容量大小），如图1５０GB，是准备安装系统的分区,选择“Sａve Cｏnｆiｇuration”保存
１4.继续创建RＡID组的第二个卷，同样选择RAID5,“Ｓeｌect Dｒiｖes ｆrｏｍ”选项要改成“Ｆree Capacｉtｙ”，因为之前已经选择了硬盘组做ＲＡI Ｄ,只分了150GB做第一个卷,还有剩余空间，此操作是利用该组剩余空间创建第二个卷
１５．选择磁盘
16.此时,已有一个磁盘组，选中，保存
17.保存，
18．返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘,回车
20.将该硬盘设置为热备盘
2１．点“Go”执行，完成热备盘设置
22．完成配置，退出菜单即可。
联想服务器RAID配置步骤
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置精品文档，你值得期待
22.完成配置，退出菜单即可
X。
联想万全服务器RAID5创建教程

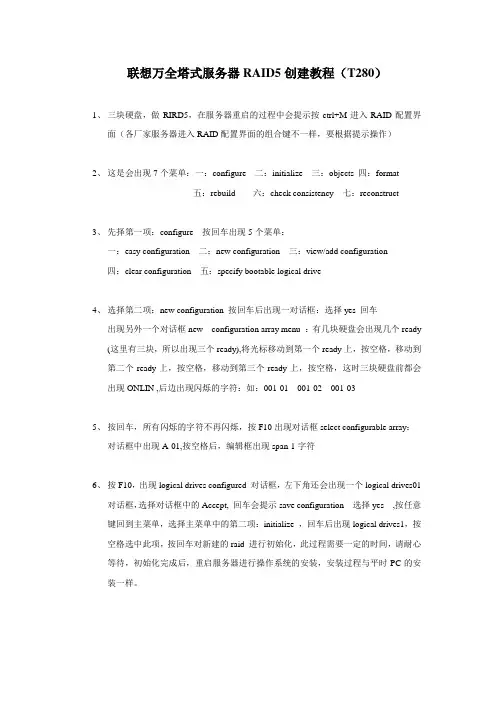

联想万全塔式服务器RAID5创建教程（T280）1、三块硬盘，做RIRD5，在服务器重启的过程中会提示按ctrl+M进入RAID配置界面（各厂家服务器进入RAID配置界面的组合键不一样，要根据提示操作）2、这是会出现7个菜单：一：configure 二：initialize 三：objects 四：format五：rebuild 六：check consistency 七：reconstruct3、先择第一项：configure 按回车出现5个菜单：一：easy configuration 二：new configuration 三：view/add configuration四：clear configuration 五：specify bootable logical drive4、选择第二项：new configuration 按回车后出现一对话框：选择yes 回车出现另外一个对话框new configuration array menu ：有几块硬盘会出现几个ready (这里有三块，所以出现三个ready),将光标移动到第一个ready上，按空格，移动到第二个ready上，按空格，移动到第三个ready上，按空格，这时三块硬盘前都会出现ONLIN ,后边出现闪烁的字符：如：001-01 001-02 001-035、按回车，所有闪烁的字符不再闪烁，按F10出现对话框select configurable array：对话框中出现A-01,按空格后，编辑框出现span-1字符6、按F10，出现logical drives configured 对话框，左下角还会出现一个logical drives01对话框，选择对话框中的Accept, 回车会提示save configuration 选择yes ,按任意键回到主菜单，选择主菜单中的第二项：initialize ，回车后出现logical drives1，按空格选中此项，按回车对新建的raid 进行初始化，此过程需要一定的时间，请耐心等待，初始化完成后，重启服务器进行操作系统的安装，安装过程与平时PC的安装一样。
