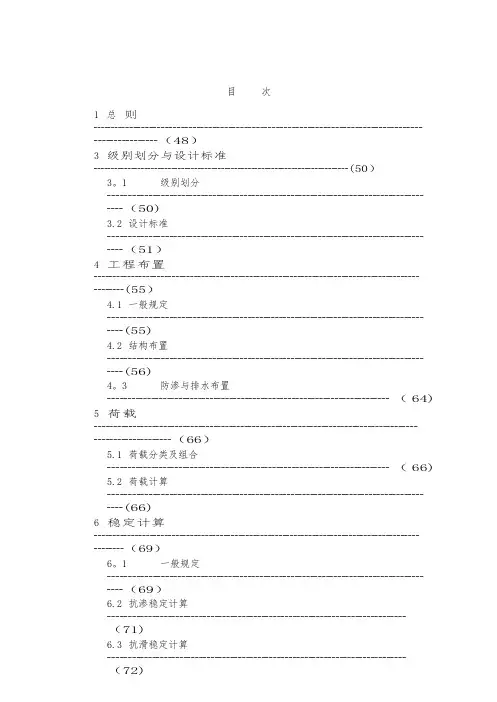

目次1 总则┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（48）3 级别划分与设计标准┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(50）3。
1 级别划分┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（50)3.2 设计标准┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（51）4 工程布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(55）4.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(55)4.2 结构布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(56)4。
3 防渗与排水布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（64) 5 荷载┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（66）5.1 荷载分类及组合┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（66)5.2 荷载计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(66)6 稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（69）6。
1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（69）6.2 抗渗稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（71)6.3 抗滑稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（72)6.4 抗倾覆稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(76)6.5 抗浮稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7 6)6。
6 地基整体稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（76) 6。
7 地基沉降计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7 7)7 结构计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（79)7。
1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(79）7.2 结构应力分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(8 1)8 地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（84）8。
1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈（84）8。
2 岩石地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(8 4）8.3 土质地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(8 5）1 总则1.0。
6_挡土墙设计
主要是在路基横断面图上进行挡土墙位置的选定， 确定出是路堑墙、路肩墙、路堤墙或浸水挡墙， 并确定断面形式及初步尺寸。
21
沉降缝与伸缩缝
（二）挡土墙的纵向布置
①确定挡土墙的起讫点和墙长，选择挡土墙与 路基或其他结构物的衔接方式。
②按地基及地形情况进行分段，确定伸缩缝与 沉降缝的位置。
库伦理论的基本假定：
(1) 假设墙背填料为均质的散粒体，粒间仅有摩 阻力而无粘结力存在。挡土墙和土楔是无压缩或 拉伸变形的刚体。
27
(2) 当墙身向外移动或绕墙趾外倾时，墙背填料 内会出现一通过墙踵的破裂面。将具有和对数螺 旋线相似的实际破裂面以一平面代替。
(3) 当墙后土体开始破裂时，土体处于极限平衡 状态，破裂棱体在其自重G、墙背反力E和破裂 面上反力R的作用下维持静力平衡。
6
4) 山坡挡墙 用于支挡山坡覆盖层或滑坡下滑。
7
填土
E5)
堤岸挡土墙
桥头挡墙
填土
E
用作支承桥梁上部建筑及保证桥头填土稳定。
填土
地下室
拱桥桥台
E
地下室侧墙
8
二、挡土墙的类型
➢按挡土墙位置分: 路堑挡墙，路堤挡墙，路肩挡墙和山坡挡墙等。 ➢按挡土墙的墙体材料分: 石砌挡墙，混凝土挡墙，钢筋混凝土挡墙，砖砌 挡墙，木质挡墙和钢板墙等。 ➢按挡土墙的结构形式分: 重力式，半重力式，衡重式，悬臂式，扶壁式， 锚杆式，拱式，锚定板式，板桩式和垛式等。
第Hale Waihona Puke 节 概述一、挡土墙(Retaining Wall)的用途
1. 挡土墙的含义
➢用来支挡天然边坡或人工填土边坡以保持土体稳定的建 筑物。 ➢为防止土体滑塌而修筑的，主要承受侧向土压力的墙式 建筑物。
《挡土墙设计说明》doc版
《挡土墙设计说明》doc版《挡土墙设计说明》doc版挡土墙设计说明㈠材料1.墙身及基础：采用浆砌块石；当挡土墙高度H小于6.0m采用M7.5水泥砂浆，石料抗压强度不小于MU35。
当挡土墙高度H大于6.0m采用M10.0水泥砂浆，石料抗压强度不小于MU40。
2.沿路挡土墙外露面采用M7.5水泥砂浆勾凸缝。
3.尽可能选用较大的和表面较平的块石砌筑，其最小厚度为200mm。
4.挡土墙墙后回填材料推荐采用大小卵石、砾石、岩渣等。
㈡施工要求一、挡土墙1.为排出墙后积水，须设置泄水孔，采用PVC泄水孔，孔眼间距2m上下左右交错设置，最下一排泄水孔的出水口应高出地面≥300mm。
2.为防止泄水孔堵塞，在泄水孔进口处设置反滤层，反滤层必须用透水性材料（如卵石、砂砾石等）为防积水渗入基础，需在最低泄水孔下部，夯填至少300mm厚的粘土隔水层。
3.结合地质情况及墙高断面的变化情况，需设置沉降缝，为减少砌体硬化后收缩和温度变化等而产生的裂缝，需设置伸缩缝。
沉降伸缩缝10m设置一道，缝宽20mm，缝中填塞沥青麻絮、沥青木板或其他弹性的防水材料，沿内外顶三方填塞深度不小于150mm。
4.修建在土质地基上的挡土墙，应置于老土上，不应放在软土、松土或未经处理的回填土上，土质地基要求墙趾埋深不小于100cm，岩质地基要求应嵌入基岩60cm以上。
5.修建在基本岩层或砂石类土地基上的挡土墙，应清除表面的风化层。
6.挡土墙基底力求粗糙，对粘性土地基和基底潮湿时，应浇筑50mm厚M7.5砂浆垫层。
7.墙基沿纵向有斜坡时，基底纵坡不陡于5%，纵坡陡于5%时，应将基底做成台阶式。
8.砌筑挡土墙时，要分层错缝砌筑，基顶及墙趾台阶转折处，不得做成垂直通缝，砂浆水灰比必须符合要求，并填塞饱满。
9.施工前要做好地面排水，保持基坑干燥，岩石基坑应使基础砌体紧靠基坑侧壁，使与岩层结为整体。
10.墙身砌出地面后，基坑必须及时回填夯实，并做成不小于5%的向外流水坡，以免积水下渗，影响墙身稳定。
挡土墙设计
特点
充分利用混凝土的抗拉强度，体积比重力式挡 土墙减少40%~50%。 施工简易，并可分期施工。 地基应力小而均匀，适用于软弱地基和地下水 位较高的情况。 底板尺寸大，故而抗滑性好。 可采用较低强度的混凝土，不用或仅用少量钢 筋，造价一般比同等高度的悬臂挡土墙为低。 适用于地基承载力低，缺乏石料地区。
当墙前原有地形比较平坦，用仰斜墙比较合理； 原有地形比较陡峭，用仰斜墙会使墙身增高很 多，宜采用垂直或俯斜墙。 综上所述：边坡需要开挖时，仰斜墙施工方便， 土压力小，墙身截面经济，故设计时应优先考 虑仰斜墙。
半重力式挡土墙
半重力式挡土墙是将重力式挡土墙的截面减少， 而底角放大，这样就可以减少地基应力，以适 用软弱地基的要求。半重力式挡土墙一般采用 不低于C10的混凝土，不用钢筋或仅在局部受 拉应力较大之处设置钢筋。 半重力式挡土墙主要由立板和底板组成。它的 稳定性也依靠底板上的填土重量来保证。若墙 后地下水位较高，水平向土压力、水压力过大， 要求利用墙后大量填土的重量才能保证稳定时， 常在立板和底板之间加设几个转折，将墙作成 折线行截面，并加大地板的尺寸。
按材料分 （1）木质 （2）砖 （3）石砌 （4）混凝土 （5）钢筋混凝土 （6）钢制 按所处环境条件 分类 （1）一般地区 （2）浸水地区 （3）地震地区
重力式挡土墙
重力式挡土墙是以挡土墙自身重力来维 持挡土墙在土压力作用下的稳定 。 一般用浆砌片石砌筑，缺乏石料地区可 用混凝土。 当地基承载力低时，可在墙底设钢筋混 凝土板，以减薄墙身。
板桩式挡土墙
墙面板
板桩
板桩式挡土墙由板桩、锚栓及墙面板三 部分组成，板桩承受水平压力作用，它 的稳定一是靠桩底端有一定入土深度后 的被动土压力；二是靠板桩顶附近使板 桩保持垂直的锚栓。 板桩式挡土墙一般常用钢板桩或钢筋混 凝土板桩。板桩在承载力较低软基条件 下更为适宜。在具备施工机械条件下， 可以加快施工速度，降低工程造价。 适用于土压力大，要求基础埋深，一般 挡土墙无法满足时的高墙、地基密实。
5-挡土墙设计
三.基础设计
挡土墙的破坏有的是由于地基不良或基础处理 不当引起的。设计时应充分掌握基底的地质条件， 再确定基础类型和埋置深度。 挡土墙基础一般采用明挖基础。当地基为松 软土层时，可采用换填或桩基础。水下挖基有困 难时，也可以采用桩基础或沉井基础。
1.基础埋置深度要求
（1）在冻结深度以下不小于0.25m，同时不小于1m； （2）受水冲刷时，在冲刷线以下不小于1m； （3）岩石基础上，应清除基岩的表面风化层； （4）墙基在斜坡地面，其墙趾嵌入地层的最小尺寸 应符合下表要求。
●倾覆稳定：
●基底合力的偏心距(右图)
●基底应力
以上各式中： N —作用于基底上的总垂直力（KN） W —墙身自重（KN） EX、EY—墙后主动土压力的水平分力、竖直 分力（ KN） Ep —墙前被动土压力的水平分力（KN） My —稳定力系对墙趾的总力矩（KN.m. ） M —倾覆力系对墙趾的总力矩（KN.m. ） ZW 、ZX、ZY 、ZP—W 、EX 、EY、EP对墙趾 的力臂（m）
上式中：B’－截面宽度（m） e0－截面偏心距（m） W－计算截面以上墙身自重（kN） ∑N －计算截面以上垂直力之和（KN） [σ ]－墙身砌体容许压应力（Kpa） Ea －水平截面1－1以上墙背的主动土压力 其它符号意义如图
（2）剪应力检算
分两种 对墙身水平截面进行平剪检算 —平剪 对墙身倾斜截面进行斜剪检算 — 斜剪 一般的：1）对矩形、梯形断面的重力式挡土墙只进行平 剪检算； 2）衡重式挡墙，除进行平剪检算外，还应在衡重 台处作斜剪检算
附加力
特殊力
地震力 施工及临时荷载 其它特殊力
作用在挡土墙上的力系，一般只考虑主要力系。 只有在浸水和地震等特殊情况下，才考虑附加力 和特殊力的作用。 挡土墙前部的被动土压力，一般不予考虑。当 基础埋置较深，且地层稳定，不受水流冲刷和扰 动破坏时，结合墙身的位移条件，可考虑适量的 被动土压力。
挡土墙设计(很全面)(一)
挡土墙设计(很全面)（一）引言概述：挡土墙设计在土木工程中扮演着重要的角色，用于防止土地滑坡和土壤侵蚀等问题。
本文将从设计原则、工程材料、结构类型、施工方法和监测控制等方面全面介绍挡土墙设计的相关知识。
正文内容：1. 设计原则1.1 考虑土壤特性：设计过程中应充分考虑土壤的力学性质，如抗剪强度、压缩性和液化特性等。
1.2 确定地基条件：对挡土墙的设计应充分了解地基的类型和性质，确定适合的基础形式和尺寸。
1.3 考虑水分影响：挡土墙要考虑降雨和地下水对土体及结构的影响，采取合适的防水措施。
1.4 考虑荷载：挡土墙要根据设计荷载，确定合适的结构类型和尺寸，以确保安全可靠。
2. 工程材料2.1 壤土：选用合适的土体材料，考虑土壤的稳定性和排水性能。
2.2 砖石：挡土墙可选用砖石材料进行建造，要考虑砖石的强度和耐久性。
2.3 预制板材：采用预制板材作为挡土墙的结构材料，具有施工速度快、质量可控的优势。
2.4 钢筋混凝土：挡土墙采用钢筋混凝土结构，具有较好的抗震性能和承载能力。
3. 结构类型3.1 重力挡土墙：以自重为主要抵抗力的挡土墙结构，适用于较低的挡土高度。
3.2 块石挡土墙：采用块石堆砌构成的挡土墙，具有较好的抗坡度能力和抗滑性能。
3.3 框架挡土墙：挡土墙采用钢筋混凝土框架结构，具有较好的刚度和稳定性。
3.4 跳墙：跳墙是一种新型的挡土墙结构，通过斜坡和壁板的组合实现土体自重的平衡。
4. 施工方法4.1 挡土墙基础施工：基础施工包括地基处理、基础开挖和基础填筑等工程。
4.2 挡土墙支护及固结：利用支撑系统对挡土墙进行支护，如钢支撑、土钉和锚杆等。
4.3 应力调整：挡土墙施工过程中要进行应力调整，控制土体变形，确保结构的稳定性。
4.4 坡面护面：挡土墙的坡面需要进行护面处理，可采用混凝土喷涂、草皮覆盖等方法。
4.5 排水系统：为了保证挡土墙的排水性能，需要建立合理的排水系统，包括排水管网和防渗设施。
第六章 挡土墙设计
4）地基为软弱土层时，可采用砂砾、碎 石、矿渣或灰土等材料予以换填。
5）当挡土墙修筑在陡坡上，而地基又为 完整、稳固、对基础不产生侧压力的坚硬 岸石时，可设置台阶基础，以减少基坑开 挖和节省圬工。
6）如地基有短段缺口(如深沟等)或挖基 困难(如需水下施工)，可采用拱形基础。
a）墙趾或墙踵部分加宽；b）钢筋混凝土底板； c）换填地基；d）台阶基础；e）拱形基础
2.基础埋置深度
对于土质地基，基础埋置深度应符合下列要求： (1)无冲刷时，应在天然地面以下至少1m； (2)有冲刷时，应在冲刷线以下至少1m； (3)受冻胀影响时，应在冻结线以下不少于0.25m。当冻深超过1m时，采 用1.25m，但基底应夯填一定厚度的砂砾或碎石垫层，垫层底面亦应位于 冻结线以下不少于0.25m。
（四）沉降缝与伸缩缝
设计时，一般将沉降缝与伸缩缝合并设置，沿路线方向每隔10～15m设置 一道，兼起两者的作用，缝宽2～3cm，缝内一般可用胶泥填塞，但在渗 水量大，填料容易流失或冻害严重地区，则宜用沥青麻筋或涂以沥青的木 板等具有弹性的材料，沿内、外、顶三方填塞，填深不宜小于0.15m，当 墙后为岩石路堑或填石路堤时，可设置空缝。
附加力是季节性作用于挡土墙的各种力, 特殊力是偶然出现的力。
二、一般条件下库仑主动土压力计算 主动土压力：挡土墙向外移动时（位移或倾覆），
土压力随之减少，直到墙后土体沿破裂面下滑而处于极 限平衡状态，作用于墙背的土压力。
被动土压力：墙向土体挤压移动，土压力随之增大，
土体被推移向上滑动处于极限平衡状态，此时土体对墙 的抗力。
1. 破裂面交于内边坡时(库仑主动土压力公式的推导） （1）.力的大小
第六章 挡土墙设计
扩大基础 spread foundation
大连交通大学土木教研室赵丽华
钢筋混凝土基础 armored concrete foundation
换填基础 refilled foundation
大连交通大学土木教研室赵丽华
拱形基础 vaulted foundation
台阶基础 footstep foundation
1）基础类型 foundation types 扩大基础spread foundation 钢筋混凝土基础armored concrete foundation 拱形基础vaulted foundation 换填基础refilled foundation 台阶基础step foundation
大连交通大学土木教研室赵丽华
7 为保护重要建筑物，生态环境或其它特殊需要的地段plat for protecting important buildings, ecological environment or other special needs
大连交通大学土木教研室赵丽华
第一节 概述
◆5、挡土墙的类型
➢ 按挡土墙位置分:
第三节 挡土墙土压力计算
5、路基挡土墙的土压力考虑
– 1）主动土压力与被动土压力的区分：
假定挡土墙处于极限移动状态，土体有沿墙及假想破裂面移
动的趋势，则土推墙即为主动土压力，墙推土即为被动 土压力。 – 2）路基挡土墙的土压力考虑：
路基挡土墙一般都有可能有向外的位移或倾覆，因此，在设 计中按墙背土体达到主动极限平衡状态考虑，即只考虑Ea ， 且取一定的安全系数以保证墙背土体的稳定。
➢ Classification based on the wall position
挡土墙设计
需使用一定数量的钢材，经济效果较好。
适用于缺乏石料地区和挡土墙高度不超过7m的 情况。
加筋土式挡土墙
组成：填土、拉筋条以及墙面板。垂直于墙面的方向，按
一定间隔和高度水平地放置拉筋材料，填土压实，通过填 土与拉筋间的摩擦作用，把土的侧压力传给拉筋，从而稳 定土体。
拉筋材料通常为镀锌薄钢带、铝合
金、高强塑料及合成纤维等。墙面
意设墙后仍保持水流顺畅，不致挤压河道而引起局部冲刷。
挡土墙的横向布置：即确定挡土墙的断面形式
在墙高最大处、墙身断面或基础形式有变异处，以及其它
必须桩号处的横断面图上进行。根据墙型、墙高及地基与
填料的物理力学指标等设计资料，进行挡土墙设计或套用
标准图，确定墙身断面、基础形式和埋置深度，布置排水
设施等，并绘制挡土墙横断面图。
C锚杆与立柱的连接
主要有三种形式：(1)焊短钢筋锚固；(2)弯钩锚固；(3)螺
母锚固。弯钩锚固适用于就地浇筑，其余两种适用于预制 构件。
锚定板挡土墙 1．锚定板挡土墙的构造
锚定板挡土墙是由钢筋混凝土墙面、钢拉杆、锚定板以及
其间的填土共同形成的一种组合挡土结构，它借助于埋在 填土内的锚定板的抗拔力，平衡挡土墙墙背水平土压力， 从而改变挡土墙的受力状态，达到轻型的目的。它具有省 料省工、能适应承载力较低地区的特点，在我国铁路与公
2悬臂式挡土墙设计 1）土压力计算 对于悬臂式挡土墙，通常采用朗金理论计算通过墙踵的竖 直面上的土压力Ea，然后结合位于该竖直面与墙背间的 土重，得到墙上的总压力。
2）底板宽度=夹板宽+踵板宽+趾板宽+胸坡修正宽度 A、踵板宽度 受滑动稳定控制，要求 路肩墙：
路堑或路堤墙：
B、趾板宽度 一般由地基应力或偏心距e来决定，要求墙踵不出现拉应 力，即有：
挡土墙设计(最全)
挡土墙设计（最全）一、挡土墙概述二、挡土墙类型及特点1. 重力式挡土墙（2）混凝土挡土墙：采用现浇或预制混凝土构件，强度高，适用于各种地质条件。
2. 悬臂式挡土墙悬臂式挡土墙由立壁、底板和悬臂三部分组成，通过悬臂承受土压力。
适用于高度较大、地质条件较差的场合。
3. 扶壁式挡土墙扶壁式挡土墙在悬臂式挡土墙的基础上，增加了扶壁结构，提高了挡土墙的稳定性。
适用于高度较大、地质条件较差的场合。
4. 钢板桩挡土墙三、挡土墙设计要点1. 土压力计算在设计挡土墙时，要准确计算土压力。
土压力分为主动土压力、被动土压力和静止土压力，应根据实际情况选择合适的计算方法。
2. 确定挡土墙尺寸根据土压力计算结果，确定挡土墙的尺寸，包括墙身高度、底板宽度、立壁厚度等。
3. 材料选择根据工程需求和地质条件，选择合适的挡土墙材料。
常见的材料有混凝土、砖、石、钢材等。
4. 稳定性分析对挡土墙进行稳定性分析，包括抗滑稳定性、抗倾覆稳定性和地基承载力验算。
5. 细部构造设计考虑排水设施、伸缩缝、沉降缝等细部构造，确保挡土墙的使用寿命和安全性。
四、挡土墙施工注意事项1. 施工前应进行详细的地质勘察，了解地形地貌、土壤性质等条件。
2. 施工过程中，严格遵循设计图纸和施工规范，确保工程质量。
3. 加强施工现场安全管理，预防安全事故发生。
4. 施工完成后，对挡土墙进行验收，确保其满足设计要求。
五、挡土墙维护与监测1. 定期检查挡土墙在使用过程中，应定期进行外观检查，观察是否有裂缝、沉降、位移等现象。
一旦发现问题，要及时进行处理。
2. 维护措施针对检查出的问题，采取相应的维护措施，如修补裂缝、加固结构、清理排水系统等，确保挡土墙的稳定性和安全性。
3. 监测手段安装监测设备，对挡土墙的变形、土压力、地下水位等进行实时监测，以便及时发现潜在风险。
六、挡土墙设计与环境和谐1. 美观性在设计挡土墙时，考虑其与周围环境的协调性，采用合适的材料和造型，使挡土墙成为一道亮丽的风景线。
挡土墙选型与设计
1）当 e b 时
6
max Pmin
G b
1
6e b
1.2
f
a
2）当
eb 6
时
2 G
Pmax
3c
1.2 fa
57
（4） 基础板内力及配筋计算
墙趾弯矩:
M1
1 6
2 pmax p1 b12
受力筋面积:
As1
M1 s f y h0
配置在墙趾下部
58
墙踵弯矩:
M2
1 6
2 p1
pmin
F kG
20
地震力F与其他作用力一起计算，此时主动土压力:
Ea
1 2
cos
H
2Ka
式中:
Ka
cos2 (
') cos(
cos2 ( ' )
' )1
sin(
cos(
) sin( ') ' ) cos( )
2
21
4 重力式挡土墙设计
4.1选型
40
1）抗压验算 I－I截面处:
N a A f
41
2）抗剪验算 I－I截面处:
Q a fV 0.18 u A
42
（5）挡土墙抗震计算
地震区挡土墙分别按有地震时的挡土墙和无地震时 的挡土墙进行计算, 选用其中截面较大者。 1）抗倾覆验算
Kt
G x0 Eaz x f Eax z f F zw
xf
1.6
式中: Eax Ea sin
Eaz Ea cos
x f b z f cot z f z b tan0
32
（2） 抗滑移验算
挡土墙设计详解
第25页/共80页
• 用混凝土挡土墙时，为了减少断面尺寸，可在墙背、墙趾处 设少量钢筋，称半重力式，一般适用于低墙。
第26页/共80页
二、薄壁式
原理：主要依靠底板上的填土重量来平衡侧向土压力。 墙身：钢筋混凝土结构 特点：墙身断面较薄 通常包括悬臂式、扶壁式和柱板式
第27页/共80页
悬臂式
按照结构形式：重力式、薄壁式、锚固式、垛式、加筋土
式。
第20页/共80页
一、重力式挡土墙：
原理：重力式挡土墙依靠墙身自重抵抗墙后土体的侧向压 力。 墙身：—般多用片(块)石砌筑，在缺乏石料的地区有时也 用混凝土修建。
可用干砌或浆砌，干砌仅适用于地震烈度低，墙高不 高（＜6m），地基条件良好的的地段。 特点：断面尺寸较大、型式简单、施工方便，可就地取材， 适应性较强，故被广泛采用。
第10页/共80页
第11页/共80页
路肩挡土墙：支挡陡坡路堤下滑，抬高公路，收缩坡脚、
减少占地，减少填方量。
第12页/共80页
第13页/共80页
第14页/共80页
山坡挡土墙：用以支挡山坡上可能滑坍的覆盖层土体或破
碎岩层（需要时可分设数道）。
第15页/共80页
第16页/共80页
第17页/共80页
第52页/共80页
墙面：通常基础以上均为平面，当地面横坡比较陡时，墙 面可直立或外斜1：0.05到1：0.2，以减小墙高，当地面 横坡平缓时，墙面可放缓，一般可以采用1：0.2到1： 0.35较为经济，但不宜缓于1：0.4，以免过多增加墙高。 墙顶：对于石砌挡土墙墙顶的最小宽度，浆砌的不小于 50cm，干砌的不小于60cm。 护栏：对于路肩挡土墙，如果高度较大，应设置护栏
挡土墙设计
例 题
(1)挡土墙断面尺寸的选择
(2)土压力的计算
(3)挡土墙自重及重心
(4)稳定验算
(6)地基承载力验算 ——偏心距 ——偏心距
(6)地基承载力验算 ——承载力 ——承载力
2007年4月5日凌晨,重庆市彭水县境内的319国道发生山 年 日凌晨,重庆市彭水县境内的319国道发生山 319 体塌方,致使重庆到贵州和湖南方向的319国道中断, 319国道中断 体塌方,致使重庆到贵州和湖南方向的319国道中断,没有造成 人员伤亡. 人员伤亡.
Gn = G cos α 0
Gt Εan Gn G α′ α0 b Εa δ 90α′ +α0 Εat 90α′ +α0+δ
R f = (Gn + Ean )
技 术 处 置
如验算结果不能满足要求,可按以下措施处理: 如验算结果不能满足要求,可按以下措施处理: 增大; (1)增大挡土墙断面尺寸,使G增大; )增大挡土墙断面尺寸, 增大 (2)墙基底面做成砂,石垫层,以提高 值; )墙基底面做成砂,石垫层,以提高值 (3)墙底做成逆坡,利用滑动面上部分反力抗滑; )墙底做成逆坡,利用滑动面上部分反力抗滑; (4)软土地基上,其它方法无效或不经济时,可在墙锺后加拖板. )软土地基上,其它方法无效或不经济时,可在墙锺后加拖板.
墙面坡度的选择
墙前地面较陡,墙面坡可取 墙前地面较陡,墙面坡可取1:0.05～1:0.2,亦可采用直 ～ , 立截面;墙前地形较为平缓时, 立截面;墙前地形较为平缓时,中,高挡土墙墙面坡度可较 缓,但不宜缓于1:0.4;仰斜墙背坡度不宜缓于 但不宜缓于 ;仰斜墙背坡度不宜缓于1:0.25,且墙 , 面应尽量与墙背平行. 面应尽量与墙背平行.
挡土墙设计(很全面)
挡土墙设计一.挡土墙的分类及用处为防止路基填土或山坡土体坍塌而构筑的推却土体侧压力的墙式构造物,称为挡土墙.在公路工程中,它普遍地用于支持路堤填土或路堑边坡,以及桥台.地道洞口和河道堤岸等处.路基工程中,挡土墙的建筑费用较高,故路基设计时,应与其他可能的工程计划进行技巧经济比较,择优选定.公路工程中的挡土墙重要按下述几种办法进行分类.按照挡土墙设置的地位,挡土墙可分为：路堑墙.路堤墙.路肩墙和山坡墙等类型,如图2-5-1所示.按照构造情势,挡土墙可分为：重力式挡土墙.锚定式挡土墙.薄壁式挡土墙.加筋土挡土墙等.按照墙体材料,挡土墙可分为：石砌挡土墙.混凝土挡土墙.钢筋混凝土挡土墙.钢板挡土墙等.挡土墙各部分名称如图2-5-1a)所示.靠回填土或山体的一正面称为墒背;外露的一正面称为墙面．也称墙胸;墙的顶面部分称为墙顶;墙的底面部分称为基底或墙底;墙面与墙底的交线称为墙趾;墙背与墙底的变线称为墙踵;墙背与铅垂线的夹角称为墙背倾角a.挡土墙设置地位不合,其用处也不雷同.路堑墙设置在路堑边坡底部,重要用于支持开挖后不克不及自行稳固的山坡,同时可削减挖方数目,降低挖方边坡的高度(图2-5-1a).路堤墙设置在高填土路提或陡坡路堤的下方,可以防止路堤边坡或路堤沿基底滑动,同时可以紧缩路堤坡脚,削减填方数目,削减拆迁和占地面积(图2-5-1b).路肩墙设置在路肩部位,墙顶是路肩的构成部分,其用处与路堤墙雷同.它还可以呵护邻近路线的既有的重要建筑物(图2-5-1c).沿河路堤,在傍水的一侧设置挡土墙,可以防止水流对路基的冲刷和侵蚀,也是削减紧缩河床的有用措施(图2-5-1d).山坡墙设置在路堑或路堤上方,用于支持山坡上可能坍滑的笼罩层.破裂岩层或山体滑坡(图2-5-1e.图2-5-1f).为一个整体.在这个整体中起掌握感化的是填土与拉筋之间的摩擦力.面板的感化是阻拦填土坍落挤出,迫使填土与拉筋结合为整体.加筋土挡土墙属于柔性构造,对地基变形顺应性大,建筑高度大,具有省工.省料.施工便利.快速等长处,实用于填土路基.3．锚定式挡土墙锚定式挡土墙可分为锚杆式和锚定板式两种.锚杆式挡土墙是由预制的钢筋混凝土立柱.挡土板构成墙面,与程度或竖直的钢锚杆结合构成,如图2-5-3a)所示.锚杆的一端与立柱连接,另一端被锚固在山坡深处的稳固岩层或土层中.墙后侧向土压力由挡土板传结立柱,由锚杆与稳固岩层或上层之间的锚固力,使墙获得稳固.它实用于墙高较大,缺少石料或挖基艰苦地区,具有锚固前提的路堑挡土墙.锚定板式挡土墙是由钢筋混凝土墙面.钢拉杆.锚走板以及其间的填土配合形成的一种组合挡土构造,如图2-5-3b)所示.它借助于埋在填土内的锚定板的抗拔力抵抗侧土压力,保持墙的稳固.锚定式挡土墙的特色在于构件断面小,工程量省,不受地基承载力的限制,构件可预制．有利于实现构造轻型化和施工机械化.它实用于缺少石料地区的路肩墙或路堤墙;4．薄壁式挡土墙薄壁式挡土墙属于钢筋混凝土构造,可以分为悬臂式和扶壁式两种.第8-2节重力式挡土墙的构造与安插经常运用的重力式挡土墙,一般由墙身.基本.排水举措措施和沉降.伸缩缝等几部分构成.(一)墙身1．墙背根据墙背竖直偏向的不合,墙身断面情势可分为仰斜.垂直.俯斜.凸形折线式和衡重式等几种．如图2-5-5所示.以仰斜.垂直和俯斜式三种不合的墙背所受的土压力剖析,在墙高和墙后填料等前提雷同时,仰斜墙背所受的土压力为最小,垂直墙背次之,俯斜墙背较大;是以仰斜式的墙身断面较经济.用于路堑墙时,墙背与开挖的暂时边坡较贴合,开挖量与回填量均较小.但当墙趾处地面横坡较陡时,采取仰斜式墙背会增长墙高,断面增大.故仰斜墙背实用于路堑墙及墙趾处地面平展的路肩墙或路堤墙.仰斜墙背的坡度愈缓,所受的土压力愈小,但施工愈艰苦,故仰斜墙背的坡度不宜缓于1：0.3.俯斜墙背所受的土压力较大,相对而言,俯斜墙背的断面比仰斜式要大.但当地面横坡较陡时,俯斜式挡土墙可采取陡直的墙面,从而减小墙高.俯斜墙背的坡度缓些固然对施工有利,但所受的土压力亦随之增长,致使断面增大,是以墙背坡度不宜过缓,平日掌握a<21°48′(即1：0.4).垂直墙背的持点介于仰斜和俯斜墙背之间.凸形折线墙背系将仰斜式挡土墙的上部墙背改为俯斜,以减小上部断面尺寸,故其断面较为经济,多用于路堑墙,也可用于路肩墙.衡重式墙背可视为在凸形折线式的高低墙之间设一衡重台,并采取陡直的墙面.上墙俯斜墙背的坡度平日为1：0.25~1：0.45,下墙仰斜墙背的坡度一般在1：0.25阁下,高低墙的墙高比一般为2：3.实用于山区地形陡峻处的路肩墙和路堤墙,也可用于路堑墙.2．墙面墙面一般为平面,墙面坡度除应与墙背的坡度相调和外,还应斟酌到墙趾处地面的横坡度(影响挡土墙的高度).当地面横坡度较陡时,墙面可竖立或外斜1：0.05~1：0.20,以削减墙高;当地面横坡平缓时,一般采取1：0.20~1：0.35较为经济.3．墙顶重力式挡土墙可采取浆砌或干砌圬工.墙顶最小宽度,浆砌时边不小于50cm;干砌时应不小于60cm.干砌挡土墙的高度一般不宜大于6m.浆砌挡土墙墙顶运用5号砂浆抹平,或用较大石块砌筑,并勾缝.浆砌路肩墙墙顶宜采取粗料石或混凝土做成顶帽,厚度取40cm.干砌挡土墙顶部50cm厚度内,宜用5号砂浆砌筑,以求稳固.4．护栏为增长驾驶员心理上的安然感,包管行车安然,在地形平缓地段的路肩墙,或墙顶凌驾地面6m以上且持续长度大于20m的路肩墙,或弯道处的路肩墙的墙顶应设置护栏等防护举措措施.护栏分墙式和柱式两种,所采取的材料,护拦高度.宽度,视现实须要而定.护栏内侧边沿距路面边沿的距离,应知足路肩最小宽度的请求.(二)基本地基不良和基本处理不当,往往引起挡土墙的损坏,是以,应看重挡土墙的基本设计.基本设计的程序是：起首应对地基的地质前提作具体查询拜访,须要时须做挖探或钻探,然后再来肯定基本类型与埋置深度.1．基本类型当地基承载力缺少且墙趾处地形平展时,挡土墙大多半都是直接砌筑在自然地基上的浅基本.为削减基底应力和增长抗倾覆稳固性,经常采取扩展基本,如图2-5-6a)所示,将墙趾部分加宽成台阶,或墙趾墙踵同时加宽,以加大承压面积.加宽宽度视基底应力须要削减的程度和加宽后的合力偏幸距的大小而定,一船不小于20cm.台阶高度按基本材料的刚性角的请求肯定,对于砖.片石.块石.粗料石砌体,当用低于5号的砂浆砌筑时,刚性角应不大于35°;对混所示.台阶的高宽比应不大于2：1．台阶宽度不宜小于50cm.最下一个台阶的宽度应知足偏幸距的有关划定,其实不宜小于1.5~.如地基有短段缺口(如深沟等)或挖基因难(如局部地段地基脆弱等),可采取拱形基本,如图2-5-6d)所示,以石砌拱圈跨过,再在其上砌筑墙身.但应留意土压力不宜过大.以免横向推力导致拱圈开裂.设计时应对拱圈予以验算.当地基为脆弱土层,如淤泥.软粘土等,可采取砂砾.碎石.矿渣或石灰土等材料予以换填,以集中基底压应力,使之平均地传递到下卧脆弱土层中.2．基本埋置深度挡土墙基本,应视地形.地质前提埋置足够的深度,以包管挡土墙的稳固性.设置在土质地基上的挡土墙,基底埋置深度应相符下列请求：①无冲刷时,一般应在自然地面下不小于m;⑦有冲刷时,应在冲刷线下不小于m;⑦受冻胀影响时,应在冰陈线以下不小于.非冰胀土层中的基本,例如岩石.卵石.砾石.中砂或粗砂等,埋置深度可不受冻深的限制.挡土墙基本设置在岩石上时,应清除概况风化层;当风化层较厚难以全体清除时,可根据地基的风化程度及其响应的允许承载力将基底埋在风化层中.当墙趾前地面横坡较大时,基本埋置深度用墙趾前的安然襟边宽度l来掌握,以防线基剪切损坏.襟边宽度见表2-5-1.(三)排水举措措施挡土墙的排水处理是否得当,直接影响到挡土墙的安然及运用后果.是以,挡土墙应设置排水举措措施,以疏干墙后坡估中的水分,防止地表水下渗造成墙后积水,从而使墙身免受额外的静水压力;清除粘性土填料因含水量增长产生的膨胀压力;削减季候性冰冻地区填料的冻胀压力.挡土墙的排水举措措施平日内地面排水和墙身排水两部分构成.地面排水可设置地面排水沟,引排地面水;夯实回填土顶面和地面松土,防止雨水和地面水下渗,须要时可加设铺砌;对路堑挡土墙墙趾前的边沟应予以铺砌加固,以防止边沟水渗入基本.墙身排水主如果为了敏捷清除墙后积水.浆砌挡土墙应根据渗水量在墙身的恰当高度处安插泄水孔.如图2-5-7所示.泄水孔尺寸可视泄水量大小分离采取5cm×10cm.10cm×10cm.15cm ×20cm的方孔,或直径5~10cm的圆孔.泄水孔间距一般为2~3M,高低交织设置.最下渗出水孔的底部应凌驾墙趾前地面;当为路堑墙时,出水口应凌驾边沟水位：若为浸水挡土墙．则应凌驾常水位以上,以防止墙外水流倒灌.为防止水分渗入地基,在最下一渗出水孔的底部应设置30cm厚的粘土隔水层.在泄水孔进口处应设置粗粒料反滤层,以防止堵塞孔道.当墙背填土透水性不良或有冻胀可能时,应在墙后最低一渗出水孔到墙顶之间设置厚度不小于的砂.卵石排水层或采取土工布.干砌挡土墙围墙身透水可不设泄水孔.挡墙排水孔(四)沉降缝和仲缩缝为了防止因地基不平均沉陷而引起墙身开裂,应根据地基的地质前提及墙高.墙身断面的变更情形设置沉降缝;为了防止圬工砌体因砂浆硬化紧缩和温度变更而产生裂痕,须设置伸缩缝.平日把沉降缝与伸缩缝归并在一路,统称为沉降伸缩缝或变形缝.沉降伸缩缝的间距按现实情形面定,对于非岩石地基,宜每隔10~15m设置一道沉降伸缩缝;对于岩石地基,其沉降伸缩缝间距可恰当增大.沉降伸缩缝的缝宽—般为2~3cm.浆砌挡土墙的沉降伸缩缝内可用胶泥填塞,但在渗水量大.冻害轻微的地区,宜用沥青麻筋或沥青木板等材料,沿墙内.外顶三边填塞,填深不宜小于15m;当墙背为填石且冻害不轻微时,可仅留闲暇,不嵌填料.对于干砌挡土墙,沉降伸缩缝两侧应选平整石料砌筑,使具形成垂纵贯缝.沉降缝二.挡土墙的安插挡土墙的安插是挡土墙设计的一个重要内容,平日是在路基横断面图和墙趾纵断面图上进行,个体庞杂的挡土墙尚应作平面安插.(一)横向安插横向安插主如果在路基横断面图长进行,其内容有：选择挡土墙的地位.肯定断面情势.绘制挡土墙横断面图等.1．挡土墙的地位选择路堑挡土墙,大多设置在边沟的外侧.路肩墙应保让路基宽度布设.路堤墙应与路肩墙进行技巧经济比较,以肯定墙的合理地位.当路堤墙与路肩墙的墙高或圬工数目邻近,其基本情形亦相仿时,宜做路肩,因为采取路肩墙可削减填方和占地;但当路堤墙的墙高或圬工数目比路肩墙明显降低,且基本靠得住时,则宜做路堤墙.浸水挡土墒应结合河道情形安插,以保持水流顺畅,不致挤压河道而引起局部冲刷.山坡挡土墙应斟酌设在基本靠得住处,墙的高度应包管墙后墙顶以上边坡的稳固性.2．肯定断面情势,绘制挡土墙横断面图不管是路堤墙,照样路肩墙．当地形陡峻时,可采取俯斜式或衡重式;地形平展时,则可采取仰斜式.对路堑墙来说,宜采取仰斜式或折线式.挡土墙横断面图的绘制,选择在起讫点.墙高最大处.墙身断面或基本情势变异处,以及其他必须桩号处的横断面图长进行.根据墙体态式.墙高和地基与填料的物理力学指标等设计材料,进行设计或套用尺度图,肯定墙身断面尺寸,基本情势和埋置深度,安插排水举措措施,指定墙背填料的类型等.(二)纵向安插纵向安插重要在墙趾纵断面图长进行,安插后绘制挡土墙正面图,如图2-5-8所示.1．肯定挡土墙的起讫点和墙长,选择挡土墙与路基或其他构造物的连接方法.路肩墙与路堑连策应嵌入路堑中2~3m;与路堤连接采取锥坡和路堤连接;与桥台连接时．为了防止墙后回填土从桥台尾端与挡土墙连接处的闲暇中溜出,应在台尾与挡土墙之间设置隔墙及接头墙.路堑挡土墙在地道洞口比结合地道洞门.翼墙的设置情形平顺连接;与路堑边坡连接时,一般将墙顶逐渐降低到2m以下,使边坡坡脚不致于伸人边沟内,有时也可用横向端墙连接.2．按地基及地形情形进行分段,安插沉降伸缩缝的地位.3．安插各段挡土墙的基本.沿挡土墙长度偏向有纵坡时,挡土墙的纵向基底宜做成不大于5％的纵坡.当墙址地面纵坡不超出5％时．基底可按此纵坡市置;若大于5％时,应在纵向挖成台阶,台阶的尺寸随地形而变更,但其高宽比不宜大于1：2.地基为岩石时,纵坡虽不大于5％,为削减开挖,也可在纵向做成台阶.1．安插泄水孔和护栏(护桩或护墙)的地位,包含数目.尺寸和间距.5．标注各特点断面的桩号,及墙顶.基本.基底.冲刷线.冰冻线相设计洪水位的标高级.(二)平面安插对于个体庞杂的挡土墙,如高的.长的沿河挡土墙和曲线路段的挡上墙．除了横.纵向安插外,还应作平面安插,并绘制平面安插图.在平面图上,应标示挡土墙与路线平面地位的关系,与挡土墙有关的地物.地貌等情形,沿河挡土墙还应标示河道及水流偏向,以及其他防护.加固工程等.在挡土墙设计图纸上,应附有扼要解释,解释选用挡土墙设计参数的根据,重要工程数目,对材料和施工的请求及留意事项等．以利指点施工.1．根据具体情形,经由过程技巧和经济比较,肯定墙趾地位;2．测绘墙趾处的纵向地面线,查对路基横断面图,收集墙趾处的地质和水文等材料; 3．选择墙后填料,肯定填料的物理力学盘算参数和地基盘算参数;4．进行挡土墙断面情势.构造和材料设计,肯定有关盘算参数;5．进行挡土墙的纵向安插;6．用盘算法或套用标堆图肯定挡土墙的断面尺寸;7．绘制挡土墙立面.横断面和平面图.第8-3节重力式挡土墙盘算当挡土墙的地位.墙高和断面情势肯定后,挡土墙的断面尺寸可经由过程试算的办法肯定,其程序是：①根据经验或尺度图,初步拟定断面尺寸;⑦盘算侧向土压力;③进行稳固性验算和基底应力与偏幸距验算;④当验算成果知足请求时,初拟断面尺寸可作为设计尺寸;当验算成果不克不及知足请求时,采纳恰当的措施使其知足请求,或从新拟定断面尺寸,从新盘算,直至知足请求为止.一.库仑自动土压力盘算挡土墙是支挡土体的构造物,它的断面尺寸与稳固性重要取决于土压力;挡土墙的位移情形不合,可以形成不合性质的土压力.当挡土墙受土体侧压力感化向外位移或倾覆时,土压力随之减小,直到墙后土体达到向下滑动的极限均衡状况时．感化于墙背的土压力称为自动土压力;当挡土墙因为外力感化(如拱桥桥台受到拱圈的推力)向土体挤压移动时,土压力随之增大,直到墙后土体达到向上滑动的极限均衡状况时,土体对墙的抗力称为自动土压力;当挡土墙在本来地位面不产生位移时,感化于墙背的土压力称为静止土压力.路基挡土墙都可能向外位移或倾覆,墙背受到的土压力为自动土压力.对于墙趾前土体的自动土压力(即墙前土的反推力),为偏于安然,往往略去不计.挡土墙推却的自动土压力,一般可按库仑理论盘算.库仑土压力理论假定：墙后填土是松散的.匀质的砂性土;墙体产生位移．使墙后填土达到极限均衡状况,将形成一个滑动土楔体ADC,如图2-5-9所示;其滑裂面是经由过程墙脚的两个平面,一个是墙背AD面．另—个是经由过程墙脚的AC面;滑动土楔体是一个刚性整体.根据土楔体静力均衡前提,可解出墙背上的土压力.本节结合路基挡土墙的设计,介绍库仑自动土压力盘算办法的具体运用.虑在内摩擦角这一参数内,按砂性土的公式盘算其自动土压力.可以按换算前后土的抗剪强度相等的原则或土压力相等的原则来盘算换算内摩擦角ΨD值;平日把粘性土的内摩擦角值增大5°~10°.作为换算内摩擦角,或取换算内摩擦角值为30°~35°.此法固然简略,但是,因为影响土压力数值的身分是多方面的,采取上述换算内摩擦角值,只与某一特定的墙高相顺应,对于墙高小于6m的矮墙是偏于安然的,对于墙嵬峨于6m的高墙则偏于安全.是以,对于矮墙尚可采取这个数值,而对于高墙则应按墙高酌情降低换算内摩擦角,最好核现实的c.Ψ值盘算粘性土的自动土应力.1．力多边形法(数解法)挡土墙的盘算长度,取下述两种长度的较大者：1．取挡土墙的分段长度(系指两沉降伸缩缝间的距离),但应不大于15m.2．取一辆重车的集中长度,集中长度可按以下两式盘算,但当集中长度大于15m时,仍用15m(汽车—超20级感化时,重车的集中长度以不超出20m为度).对于汽车—10级或汽车—15级：·B＝ 4.2十(2a十H)tan30° (2-5-20)对于汽车—20级和汽车—超20级分离按下式盘算：B=5.6+(2a十H)tan30°,B==13.0+(2a十H)tan30° (2-5-21)式中：B——一辆重车的集中长度,m;H——挡土墙高度,m;a——挡土墙顶面以上的填料高度,m.挡土墙上汽车荷载的安插及验算等代均布土层厚度的肯定,应相符下列请求：1．汽车荷载纵向：当取挡土墙的分段长度时．为分段长度内可能安插的车轮;当取用一辆重车的集中长度时,为一辆重车.横向：上述L0规模内可能安插的车轮.当为路肩墙时,车后轮外缘应靠墙顶内缘安插;若为路堤墙时,车辆外侧后轮中间至路基边沿的距离应不小于m.2．验算荷载荷载应在路面宽度内居中行驶,其等代均布土层厚度划定如下：挂车—100为,挂车—80为,履带—50为(单车道路基为).三.挡土墙稳固性验算为包管挡土墙在土压力及外荷载感化下,有足够的强度及稳固性,在设计挡土墙时,应验算挡土墙沿基底的抗滑动稳固性．绕墙趾的抗倾覆稳固性,基底应力和偏幸距,以及墙身强度等.一般情形下,重要由基底承载力和滑动稳固性来掌握设计,墙身应力可不必验算.挡土墙的力学盘算取单位长度盘算.(一)感化于挡土墙的力系挡土墙设计所用的荷裁与荷载组合按交通部部颁尺度(JTJ021-89)《公路桥涵设计通用规范》的划定采取.当K c＜[K c],标明挡土墙的抗滑稳固性缺少,可斟酌采取下列措施,以增长其抗滑动稳固性.1．采取竖直基底,设置向内竖直的基底,可以增长抗滑力和削减滑动力,从而增长抗滑稳固性.基底倾角,对于土质地基不陡于1：5;对于岩石地基不陡于1：3.2．采取凸榫基本,在挡土墙基本底面设置混凝土凸榫,与基本连成整体,运用凸榫前土体所产生的自动土压力以增长挡土墙的抗滑稳固性.3．改换基底土层,以增大基本底面与地基之间的摩擦系数.4．转变墙身断面情势和尺寸,以增大垂直力系,但单纯扩展断面尺寸,见效不大,也不经济.(三)抗倾覆稳固性验算墙趾总的稳固力矩与总的倾覆力矩之比称为抗倾覆稳固系数．用K0暗示.从上述剖析可知,合力偏幸距e0直接影响到基底应力的大小和性质(拉或压),如e0过大,即使基底应力小于地基允许承载力,但因为墙趾压应力σ1与墙踵压应力σ2相差过大,亦可能引起基本产生不平均沉陷,从而导致墙身过火竖直,为此应掌握偏幸距.偏幸距e0应相符下列请求：土质地基：eo≤B/6;石质较差的岩石地基：eo≤B/5;坚硬的岩石地基：eo≤B/4.(五)墙身断面强度盘算重力式挡土墙一般均属于偏幸受压,故截面强度应按偏幸受压构件进行验算：平日选择一两个掌握性断面进行墙身应力和偏幸距验算,如墙身底部.二分之一墙高和断面外形突变处.1．法向应力验算如图2-5-17所示,断面1—1为验算截面.若截面以上墙背受的自动土压力为E1,其程度与当墙身断面消失拉应力时．应斟酌裂痕对受剪面积的折减.一般情形下,因为墙身截面的切应力远小于其允许值,可不进行这方面的验算.第8-4节加筋土挡土墙一.加筋土的特色与基起源基本理加筋土挡土墙自20世纪60年月初问世以来,以其明显的技巧经济效益,被普遍地运用于土木匠程中,同时加筋土技巧本身也逐渐地完美成熟.加筋土挡土墙的根本构造如图2-5-2所示.加筋土挡土墙加筋土工程有以下特色：1．可以做成很高的垂直填土,从而削减占地面积,这对晦气于开挖的地区.城市道路以及地盘名贵地区而言,有着很大的经济效益.2．面板.筋带可以在工场中定形制造.加工,在现场可以用机械分层施工.这种装配式施工办法轻便快速,并且节俭劳动力和缩短工期.3．加筋土是柔性构造物,可以或许顺应地基较大的变形,因而可用于较软的地基上.同时,因为加筋土构造所特有的柔性可以或许很好地接收地震的能量,故其抗震性好.4．造价低廉,据国内部分工程材料统计,加筋土挡土墙的造价一般为钢筋混凝土挡墙的50％,重力式挡土墙的60％~80％.加筋土的基起源基本理是借助于拉筋与填土间的摩擦力来进步填土的抗剪强度,从而包管土体均衡.加筋土体工作时,土和拉筋一路推却外部和内部的荷载,因为土与拉筋之间的摩擦感化,将士中的应力传递给拉筋,而拉筋所产生的拉应力抵抗了土体的程度位移,就似乎在土体中增长了一个内聚力,从而改良了土体的力学特点.是以,土与拉筋间的摩擦感化是加筋土体可否稳固的一个重要身分.土体与拉筋间的摩擦感化是很庞杂的,不但取决于泥土成分.颗粒粒径级配.拉筋种类及其断面外形相尺寸,并且与情外形况.构造类型.荷载方法等有关.取拉筋小的一个微段dL剖析,如图2-5-18所示,设此微段的拉力变更为dT,拉筋宽度为b,感化于拉筋概况土的单位的摩擦感化,拉筋必须有足够的长度;为了推却拉力T i,拉筋又必须有足够的强度.二.加筋土的材料与构造(一)加筋土填料。
挡土墙设计规范(一)
挡土墙设计规范（一）引言概述：挡土墙设计规范（一）是为了确保挡土墙的安全性和稳定性，以及满足工程要求而制定的设计规范。
本文将从材料选择、结构设计、施工工艺、排水与防渗以及监测与维护等五个大点阐述挡土墙的设计规范。
一、材料选择：1. 确定挡土墙所需耐候性材料的选择2. 考虑物理和化学性质，选择耐久性好的材料3. 根据挡土墙高度和土质特性选择适当的材料厚度4. 对于深埋挡土墙，选用能承受侧压力的增强材料5. 对于通行挡土墙，需选用耐冲击和耐磨损的材料二、结构设计：1. 根据挡土墙高度和土质特性选择适当的挡土墙类型2. 定义挡土墙的自然坡度和抗滑稳定系数3. 考虑土压力、水压力和地震力等因素，确定挡土墙的结构参数4. 根据设计载荷确定挡土墙的配筋要求5. 为挡土墙设置附属设施，如隔水层和草坪覆盖等三、施工工艺：1. 制定挡土墙的施工方案，包括基坑开挖、土方运输和挡土墙的护面施工2. 控制挡土墙施工中的土方水分含量和均匀度3. 确保挡土墙基础的平整度和垂直度4. 针对不同的挡土墙类型，采取合适的施工方法，如预制挡土墙和灌注桩墙等5. 在施工过程中，定期检查和记录挡土墙的施工质量和工程进度四、排水与防渗：1. 设计挡土墙的排水系统，确保土体排水良好2. 考虑挡土墙底部和挡土墙背后的排水问题3. 选择适当的过滤层材料，防止土层冲刷和渗透4. 对于防止土体渗透的挡土墙，采用适当的地下排水系统5. 持续监控挡土墙背后和周围的水位和渗流情况，并采取必要的防渗措施五、监测与维护：1. 安装监测设备，对挡土墙的变形、沉降和裂缝进行实时监测2. 定期进行挡土墙的巡视和检查，及时发现和修复问题3. 对于存在损坏和老化问题的挡土墙，及时进行维护和加固4. 定期清理挡土墙附近的杂草和积水，保持挡土墙的良好状态5. 建立健全的档案系统，记录挡土墙的设计参数、施工信息和维护记录总结：挡土墙设计规范（一）涵盖了材料选择、结构设计、施工工艺、排水与防渗以及监测与维护五个大点。
挡土墙设计规范(SL379)
挡土墙设计规范(SL379)【范本1】挡土墙设计规范(SL379)1. 引言本文档为挡土墙设计规范，旨在规范挡土墙的设计、施工及维护，确保挡土墙的安全性和可靠性。
2. 术语及定义2.1 挡土墙：将土地分隔并起到固定土壤的作用的结构。
2.2 自然坡：自然发展而成的土坡。
2.3 梯田：沿坡地起层次分割的耕地。
2.4 护坡材料：用于修复与保护土坡的材料。
3. 设计原则3.1 挡土墙的设计应考虑地形特点、土壤力学性质、地下水位等因素。
3.2 挡土墙的翻掘深度应根据土壤稳定性进行合理选择。
3.3 挡土墙应设置适当的排水系统，以防止地下水积聚。
4. 挡土墙类型4.1 重力式挡土墙：依靠自身重量抵抗土壤的压力。
4.2 锁嵌式挡土墙：通过锁嵌连接构件来达到挡土稳定的目的。
4.3 土工格栅挡土墙：通过土工格栅结构来增强土体的稳定性。
4.4 箱形挡土墙：由箱形结构构成的挡土墙。
5. 施工要求5.1 挡土墙的施工应符合相关的建筑规范和安全标准。
5.2 施工过程中应遵循正确的操作步骤，确保挡土墙的质量。
5.3 挡土墙的施工现场应保持整洁，避免杂物堆放。
6. 维护与检测6.1 挡土墙竣工后应进行定期检测，以确保其稳定性和完整性。
6.2 挡土墙的维护包括定期清理杂草、检查排水系统等。
7. 附件本文档涉及附件，请查阅。
8. 法律名词及注释本文涉及的法律名词及其注释如下：1) 水土保持法：指保护土壤和水资源的法律法规。
【范本2】挡土墙设计规范(SL379)1. 前言本文档旨在规范挡土墙的设计、施工及维护工作，以确保挡土墙的稳定性和安全性。
2. 定义及术语2.1 挡土墙：指用于分隔土地、固定土壤的结构。
2.2 自然坡：指自然形成的土坡。
2.3 梯田：指沿坡度分割成层次的耕地。
2.4 护坡材料：指用于修复和保护土坡的材料。
3. 设计原则及要求3.1 挡土墙的设计应综合考虑地形特点、土壤力学性质、地下水位等因素。
3.2 挡土墙的挖掘深度应根据土壤稳定性进行合理选择。
挡土墙设计
挡土墙设计7.1挡土墙的类型构造和布置一、类型挡土墙作用：具有阻挡墙后土体坍滑、保护与收缩坡脚等功能。
路基工程中：①防止路基填土或挖方坡体变形稳定②克服地形限制或地物干扰③减少土方量或拆迁和占地面积④避免填方侵占河床和水流冲刷岸坡（浸水墙）⑤整治滑坡等病害（抗滑墙）按设置位置：路肩墙、路堤墙和路堑墙等按结构形式与特点：重力式、薄壁式、锚固式、垛式和加筋土式等。
1.重力式原理：主要依靠墙身自重抵抗墙后土体的侧向压力。
墙身：干砌、浆砌，缺乏石料时，可用混凝土。
干砌仅适用于地震烈度较低，墙高不高（<6m），地基条件良好的地段。
特点：断面尺寸较大，结构简单，取材较易，施工简便。
（1）墙背用混凝土挡墙时，为减少断面尺寸，可在墙背、墙趾处设少量钢筋，称半重力式，一般适用于低墙。
2.薄壁式原理：主要依靠底板上的土重来平衡侧向土压力墙身：钢筋混凝土结构特点：墙身断面较薄，通常包括悬臂式、扶壁式和柱板式等。
（1）悬臂式组成：立壁、趾板（趾部底板）和踵板（踵部底板）三个悬臂部分原理：利用踵板上的填土重量保持稳定，趾板还可增加抗倾覆能力和减小基底应力，适用场合：地基情况较差的路肩墙。
（2）扶壁式当墙高超过6m时，侧向土压力作用下，立壁底部的弯矩迅速变大，钢筋、混凝土用量急剧增加，不经济。
因此沿悬臂式墙长方向，每隔一定距离加设扶壁（肋板），将立壁与底板连接起来。
悬臂受弯矩，要配置钢筋。
（3）柱板式组成：立柱、挡板、底梁、底板（卸荷板）、基座和拉杆拼装而成。
适用场合：支挡土质路堑高边坡或处治边坡坍滑，还用于路堤墙3.锚固式组成：由钢筋混凝土墙面部分和锚固构件连接而成。
原理：依靠埋设在稳定岩土层内锚固件的抗拔力，承受从墙面传来的土压力，保持全墙稳定。
墙面：预制立柱（肋板）和挡板拼成，也可就地浇注成整体板壁。
挡板断面采用矩形或槽形的直板，也用混凝土拱板。
特点：属轻型结构，材料节省、占地较少，地基要求不高，有利于机械化施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
)
sin( cos(
) )
×sin(
)
sin(
) cos( sin2 ( )
)
cos(
)
0
整理后化简得
Ptg 2 Qtg R 0
tg Q ± Q2 4PR
2P
式中：P cos sin cos( ) sin cos cos( )
Q cos( ) cos( ) cos( ) cos( )
h1 a
h3 0
1 2
H
HK
HaK
1 2
h1aK
h3h0 K
1 2
H
2 K [1
2a H
(1
h1 2H
)
2h0h3 H2
]
1 2
H
2 KK1
K1
1
2a H
(1
h1 2H
)
2h0h3 H2
h1
b
tg
atg tg
h3
tg
l0
tg
目录页
上一页
下一页
结束
h0
破裂面交于 路基面
a
bd
H
土压力作用点
路堤挡土墙主动土压力计算图式
➢破裂面交于内边坡 ➢破裂面交于荷载内侧 ➢破裂面交于荷载中部 ➢破裂面交于荷载外侧 ➢破裂面交于外边坡
目录页
上一页
下一页
结束
破裂面交于内边坡
学习要点
目录页
上一页
下一页
结束
破裂面交 于内边坡
学习要点
Ea
sin(90 ) sin( )
G
cos( ) sin( )
G
H1
BC cos
H
cos cos
cos( cos(
) )
H (cos cos sin sin ) /(cos cos ) (cos cos sin sin ) /(cos cos )
H 1 tgtg
1 tgtg
上一页
下一页
结束
Ea
1 2
H 2K
1 tgtg 1 tgtg
学习要点
SABC
1 2
ABCD 目录页
1 [b 2
L (H 上一页
a)ctg1 Htg ]2 下一页
cos sin 1 cos结( 束 1)
3、用土压应力分布图计算主动土压力
学习要点
土压应力分布图表示墙背在竖直投影面上的应力分布情 况，按下述假定绘制：
（1）墙顶以上的填土及均布荷载向墙背扩散压应力的方向 平行于破裂面；
)
cos( ) sin( )
令A 1 H 2 sec2 cos( )
2
则Ea
A
sin( cos(
) )
cos( ) sin( )
目录页
上一页
下一页
结束
取dEa/dθ=0，得
学习要点
A[
cos( sin(
) )
×cos(
)coa( ) sin( cos2 ( )
) sin(
式中：
Ea 目录页
R G 上一页
Ea
R
90
90
G
下一页
结束
破裂面交于内边坡
学习要点
Ea
sin(90 ) sin( )
G
cos( ) sin( )
G
G 1 H 2 sec2 cos( ) sin( )
2
cos( )
Ea
1 H
2
2
sec2
cos( ) sin( cos( )
第二节 挡土墙的基本构造 学习要点
➢墙身构造 ➢基础 ➢排水设施 ➢伸缩缝和沉降缝
目录页
上一页
下一页
结束
学习要点
目录页
上一页
下一页
结束
第三节 挡土墙的设计
学习要点
➢挡土墙的布置 ➢挡土墙土压力的计算
目录页
上一页
下一页
结束
一、挡土墙的布置
学习要点
➢挡土墙位置的选定 ➢挡土墙的纵向布置 ➢挡土墙的横向布置 ➢挡土墙的平面布置
下一页
结束
破裂面交于路基面
学习要点
目录页
上一页
下一页
结束
L
b
d
l0
d
破裂学习面要点
h0
交于外
a
1 C
90 1
边坡
H
A
90
D
1
AB b L (H a)ctg1 Htg
B
sin(90 )
c os
BC AB
AB
sin(90 1)
cos( 1)
CD
BC sin
1
AB
cos sin 1 cos( 1)
学习要点
h1
h3
a 0
H
Zy
K[ 1
2
H2
H
/ 3 aH H / 2
K ( 1 H 2 aH
2
1 2
ah1
(H
h1
/
3)
1 2
ah1
h0 h3
)
h0 h3
h3 2
]
H 3 a(3H 2 3h1H h12 ) 3h0h32 3(H 2 2aH ah1 2h0h3 )
cos( ) sin( )
G
1 H 2
2
cos( ) sin( )
(tg
tg )
由土压应力计算可得：
Ea
1 2
H (HK )
1 H 2K
2
由此求得土压力系数：
K cos( ) (tg tg ) sin( )
目录页
上一页
下一页
结束
路堑墙和路堤墙
学习要点
路堑墙和路堤墙，当墙上有均布荷载时，
1 tgtg K1 1 tgtg
Ea
1 2
H
2
KK1
1 2
H 2
cos( ) sin( )
1 tgtg 1 tgtg
(tg
tg )
土压力作用点：
1 Zy 3H
Z x B Z ytg
目录页
上一页
下一页
结束
h0
破裂面交于 路基面
a
bd
h1
学习要点
H
h3
a 0
H
Ea
1 2
H H
H a
1 2
目录页
上一页
下一页
结束
二、土压力计算
学习要点
作用在挡土墙上的力系 一般条件下库伦主动土压力计算 用土压应力分布图计算主动土压力 车辆荷载换算及计算参数
目录页
上一页
下一页
结束点
按力的作用性 质分为主要力系、 附加力和特殊力。
目录页
上一页
下一页
结束
学习要点
一般条件下库伦主动土压力计算
（2）各点压应力的大小与其所承受的垂直压力成正比，即， K为土压力系数，其合力即是主动土压力；
（3）其作用点由压应力图的重心定出，或计算压应力图的 面积矩，除以总面积求得。
目录页
上一页
下一页
结束
路肩墙
其重量：
学习要点
S 1 H（2 tg tg）
2
HK ＋
G 1 H 2 (tg tg )
2
可得：Ea
增加了墙顶上填土及荷栽所引起的侧压
力，这时应引进一个土压力修正系数K1， 则用以下的通用公式表示：
Ea
1 2
H
2
KK1
目录页
上一页
下一页
结束
C A
B
在ABC中
目录页
学习要点
破裂面交于内边破
由土压应力分布图得：
H1
H1K ＋
Ea
1 2
H (H1K )
1 2
HH1K
BC AB sin(90 ) H cos( ) sin(90 ) cos cos( )
R cos sin cos( ) sin cos( ) cos
目录页
上一页
下一页
结束
土压力的水平 和垂直为：
学习要点
Ex Ea cos( ) Ey Ea sin( )
目录页
上一页
下一页
结束
破裂面交于路基面
1）交于荷载中部 2）交于荷载外部 3）交于荷载内部
学习要点
目录页
上一页
