补偿导线的作用是进行冷端温度补偿
化工设备机械基础补充作业题2012
补充作业题11.在某化工控制系统中，设定值按预先设定程序变化的控制系统称为（ C ）。
（a）定值控制系统；（b）随动控制系统；（c）程序控制系统2.在控制系统方块图中，控制器的给定值为x，输入的测量值为z，如果该控制系统为负反馈系统，则偏差值e为( B )。
（a）e=x+z；（b）e=x-z；（c）e=-z；（d）-x；3.化工自动控制中，理想的调节系统过渡过程是（b）（a）被调参数非周期性衰减过程；（b）被调参数周期性衰减振荡过程；（c）被调参数等幅振荡过程；（d）被调参数发散振荡过程4.描述被控对象特性的参数有放大系数K、时间常数T，滞后时间τ，下列说法正确的是（a）（a）K具有静态特性，T具有动态特性；（b）K具有动态特性，T具有静态特性；（c）K和T都具有静态特性；（d）K和T都具有动态特性。
5.描述被控对象特性的时间常数T理解中，下列说法正确的是（ a ）：（a）对象受到阶跃输入作用后，被调参数达到新稳定态的63.2％所需要的时间（b）对象受到阶跃输入作用后，被调参数达到新稳定态的36.8％所需要的时间（c）对象受到阶跃输入作用后，被调参数达到新稳定态的50％所需要的时间（d）对象受到阶跃输入作用后，被调参数达到新稳定态的95％所需要的时间6.对于描述被控对象特性的时间常数T，正确的理解是：对象受到阶跃干扰后，假如被控变量（a）（a）保持初始速度变化，达到新稳定态所需要的时间就是时间常数T。
（b）保持平均速度变化，达到新稳定态所需要的时间就是时间常数T。
（C）保持终了速度变化，达到新稳定态所需要的时间就是时间常数T。
（d）与达到新稳定态的时间无关。
7.压力表的测量上下限范围是0－10MPa，校对压力表时，在标准压力表读数5MPa时，发现被校对压力表的正行程读数4.9MPa、而反行程读数5.1MPa，则压力表的变差为（a）（a）0.2 MPa；（b）0.1MPa；（c）4％；（d）1％8.圆形指针压力表的测量上下限范围是0－10MPa，测量时发现压力变化小于0.01MPa时，压力表指针不移动，压力变化等于或大于0.01MPa时，指针头开始移动，则该压力表的灵敏限是（ b ）（a）1MPa；（b）0.01 MPa；（c）10％，(d )1%9.热电偶分度表中热电势数值是在冷端温度为（ a ）时的输出电势。
自动化、仪表工理论考试试题
填空题1、仪表精度等级是衡量仪表质量优劣的重要指标之一，一般数值越小，仪表精度等级越高。
2、常用热电偶的分度号有S 、 B 、K 。
3、常用热电阻有铂热电阻分度号为Pt100；铜热电阻分度号为Cu100。
4、仪表的信号制一般为4-20mA或1~5VDC 。
5、PID调节器的三个主要参数是比例带、积分时间、微分时间。
6、节流孔板前的直管段一般要不小于10D ，节流孔板后的直管段一般要不小于5D 。
7、流体的密度与温度和压力有关，其中气体的密度随温度的升高而减小，随压力的增大而增大。
而液体的密度与压力关系不大。
8、6SE70装置安装时要注意动力电缆线与控制电缆线分开走。
9、EMC导则指的是电磁兼容性。
变频器通讯时，需要将通讯网线的屏蔽层可靠接地。
10、在可编程控制器中，一个开关量I/O占用存储单元中的一个_________(位(bit))，一个模拟量I/O占用存储单元中的一个_________(字(16个bit))11、PLC在扫描每一条梯形图时，总是先扫描梯形图左边的由各触点构成的控制线路，并按_________(先左后右)、_________(先上后下)的顺序对由触点构成的控制线路进行逻辑运算。
12、可编程控制器称作可编程逻辑控制器,其英文全名为： Programmable Logic Controller，简称________(PLC)，它主要用来代替继电器实现逻辑控制。
13、要将外部过程数字量信号转换成PLC处理信号需采用_________（开关量输入）模块，将外部模拟信号如电压、电流、温度等数据采集并送给CPU处理，必须采用_________（模拟量输入）模块对数据进行模/数（A/D）转换。
14、在西门子PLC数据类型中符号：INT表示________（带符号整数）表示________（16）位；DINT表示________ （双精度整数）表示________（32）位；REAL表示________（浮点数）表示________（32）位。

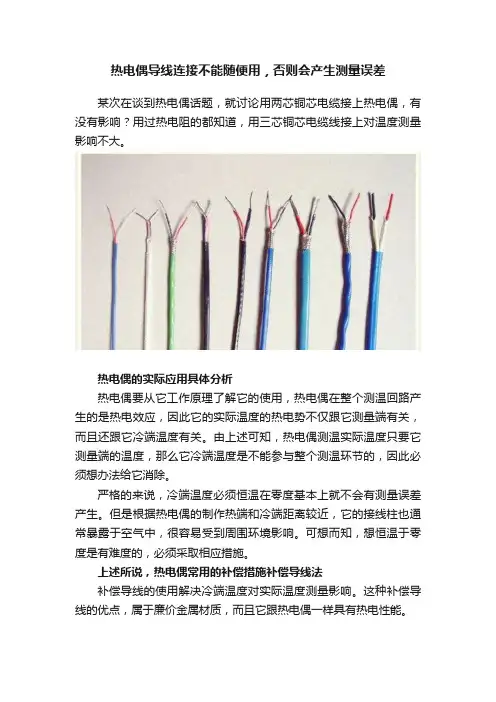

热电偶导线连接不能随便用，否则会产生测量误差
热电偶导线连接不能随便用，否则会产生测量误差
某次在谈到热电偶话题，就讨论用两芯铜芯电缆接上热电偶，有没有影响？用过热电阻的都知道，用三芯铜芯电缆线接上对温度测量影响不大。
热电偶的实际应用具体分析
热电偶要从它工作原理了解它的使用，热电偶在整个测温回路产生的是热电效应，因此它的实际温度的热电势不仅跟它测量端有关，而且还跟它冷端温度有关。
由上述可知，热电偶测温实际温度只要它测量端的温度，那么它冷端温度是不能参与整个测温环节的，因此必须想办法给它消除。
严格的来说，冷端温度必须恒温在零度基本上就不会有测量误差产生。
但是根据热电偶的制作热端和冷端距离较近，它的接线柱也通常暴露于空气中，很容易受到周围环境影响。
可想而知，想恒温于零度是有难度的，必须采取相应措施。
上述所说，热电偶常用的补偿措施补偿导线法
补偿导线的使用解决冷端温度对实际温度测量影响。
这种补偿导线的优点，属于廉价金属材质，而且它跟热电偶一样具有热电性能。
常用热电偶补偿导线匹配图表
由上图所示补偿导线使用注意事项
1、不能误用
2、不能极性接反
3、使用温度范围须在0-100℃
4、与接线柱接点须同温 5.、额外进行补偿或修正
经过陈述之后，使用两芯铜芯电缆是不可取，热电偶产生的测量误差是消除不了，必须采取补偿导线解决冷端温度影响的测量误差。
热电偶冷端补偿的原理
热电偶冷端补偿的原理热电偶是一种温度测量仪表，它利用热电效应来测量物体的温度。
由于热电偶是由两种不同金属材料组成的电偶，它们之间会产生温差导致电压信号的变化。
然而，在测量过程中，冷端温度与环境温度的差异会导致测量结果产生偏差。
为了减小或消除这种偏差，需要进行冷端补偿。
热电偶冷端补偿的原理主要包括冷端补偿导线和冷端补偿装置。
冷端补偿导线是热电偶线路中的一个重要组成部分。
它由与热电偶同种金属材料制成，通过与热电偶线路的连接，使热电偶线路的冷端与测量环境的冷端处于等温状态。
这样，测量结果就只与热电偶的热端温度有关了。
冷端补偿导线的选材非常重要。
通常，选择与热电偶同种的金属材料作为冷端补偿导线的材料，以确保两者具有相似的热电特性。
根据具体的应用场景和测量温度范围的不同，常用的冷端补偿导线材料有铜、铁、镍等。
冷端补偿装置是为了进一步减小或消除冷端温度变化对测量结果造成的影响而设计的。
一般来说，冷端补偿装置主要有冷端补偿仪表和冷端补偿电路两种形式。
冷端补偿仪表是一种特殊的测量仪表，它可以实时测量冷端温度，并通过内置的补偿算法计算出相应的补偿值。
这样，在热电偶线路中，不仅可以测量热端的温度，还可以测量冷端的温度并进行相应的补偿，从而得到更准确的测量结果。
冷端补偿电路是一种电子电路，它根据冷端温度的变化将相应的补偿信号引入热电偶线路中。
通过测量冷端的温度，冷端补偿电路可以根据提前确定好的补偿曲线来计算出相应的补偿信号，然后将这个信号与热电偶线路的输出信号进行相加或相减，最终得到的结果就是经过冷端补偿的测量结果。
总之，热电偶冷端补偿的原理是通过将冷端与环境等温，并引入补偿信号来消除冷端温度变化对测量结果的影响。
冷端补偿导线和冷端补偿装置是实现冷端补偿的关键组成部分，它们能够提高热电偶的测量精确度，适用于各种温度测量场景。
通用工种-热工仪表修理工-初级-判断题
1.( )安装仪表引压管有一定的长度，一般不小于1m。
1.F1.( )温度仪表最高使用指示值一般为90%1.T1.( )仪表的准确度指的是基本误差的最大允许值。
1.T1.( )使用U型管压力计测得的表压值，与玻璃管断面面积的大小有关。
1.F1.( )恒流源的端电压与负载大小无关。
1.F1.( )仪表的精度等级若是1.0级，那么就可以写为+-1.0级。
1.F1.( )绝对误差是测量结果与真值之差，及绝对误差=测量值-真值。
1.T1.( )浮球式液位计的液位示值与被测介质的密度有关。
1.F1.( )标准节流装置是在流体的层流型工况下工作的。
1.F1.( )电磁流量计的接地特别重要，检测器，转换器应单独接地，绝对不能连接在工艺管道上。
1.T1.( )法兰变送器的零点调整和零点正、负迁移是一回事，只是叫法不同。
1.F1.( )安装压力表测量液体压力时，在引压系统最低处，应装设集气器。
1.F1.( )大型贮罐清洁液体的液位测量和容积计量可用浮子式测量仪表。
1.T1.( )信号回路接地一般在二次仪表一端。
1.T1.( )感温元件安装时，安装于负压管道必须保证密封性。
1.T1.( )漏电保护器一定能切断短路电流。
1.F1.( )测量数据中出现的一切非零数字都是有效数字。
1.T1.( )玻璃管液位计是根据连通器原理工作的。
1.T1.( )灵敏度高的仪表示值变差小。
1.T1.( )孔板是测量仪表的一部分。
1.T1.( )自动调节系统的给定值是根据生产要求人为设定的。
1.T1.( )在电阻值不变的情况下，加在电阻两端的电压与通过电阻的电流成正比。
1.T1.( )差压变送器的膜盒内充有硅油。
1.T1.( )浮球液面计平衡锤在最上时，实际液位最高。
1.F1.( )用来量度物体温度数值的标尺叫温标。
1.T1.( )灵敏限数值越大，则仪表越灵敏。
1.F1.( )对转子流量计的上游侧的只管要求不严。
1.T1.( )选定的单位相同时，测量值小数点后位数愈多，测量愈精确。
热电偶测温原理及冷端温度补偿方法
热电偶测温原理及冷端温度补偿方法(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除热电偶测温原理及冷端温度补偿方法院系：化工学院化机系班级：姓名：学号：热电偶测温原理及冷端温度补偿方法热电偶温度计是以热电效应为基础的测温仪表，温精确度高，显示仪表配合，广泛用来测量气体、蒸汽、液体等介质－200℃～16000℃范围内的温度，殊情况下可测－2700℃～28000℃，态响应快，惯性小，械强度高，压性能好，高温可达28000℃，震性能好，且便于信号的远距离传送和实现多点切换测量，自动记录和集中控制，能稳定、测量精度高、准确可靠、使用寿命长、结构简单、制造容易、装配简单、更换方便和使用维护方便，测量范围广，可作为标准计量，量值传递之用，以在科学研究和工业生产中应用广泛，为测温仪表，建筑环境与设备工程中应用也非常广泛。
热电偶测温的测温系统的热电偶温度计由热电偶、电测仪表和连接导线组成。
测温原理基于物理学中“热电效应”现象，是把任意两种不同的导体（或半导体）连接成闭合回路，果两个接点的温度不同，回路中就会产生热电势，热电流，就是“热电效应”。
热电偶温度计就是利用该原理，两种不同的金属材料一端焊接而成的，接的一端叫测量端（也叫热端或工作端），未焊接的一端叫参考端（也叫冷端或自由端），如果参考端的温度恒定不变，热电势的大小和方向就只与这两种材料的特性和测量端的温度有关，热电势和温度之间有一个固定的函数关系，用这个关系，要测量出热电势的大小，配以测量毫伏级电势信号的仪表或变送器就实现了温度的测量或温度信号的变换。
在进行温度测量时，热电偶热端插入被测温的设备或管道中，其热端感受被测介质的温度，冷端置于恒定的温度之下，用连接导线连接电气测量仪表。
根据热电偶基本定律之一的中间导体定律，热电偶回路中接入第三种金属材料时，要该材料两个接点的温度相同，电偶所产生的热电势将保持不变，不受第三种金属接入回路中的影响。
热电偶冷端温度补偿原理
热电偶冷端温度补偿原理热电偶是一种常用的温度测量仪器，其工作原理基于热电效应。
热电偶由两种不同金属导线组成，它们连接在一起并形成一个闭合电路。
当两个连接处存在温度差异时，热电偶会产生电势差，从而可以通过测量电势差来确定温度。
然而，热电偶的测温精度受到许多因素的影响，其中一个重要因素是冷端温度的影响。
在实际应用中，热电偶的冷端通常暴露在环境中，而环境温度的变化会导致冷端温度的变化，从而对测温精度产生影响。
为了补偿冷端温度的影响，需要进行冷端温度补偿。
热电偶冷端温度补偿的原理是基于冷端温度和热电势之间的关系。
冷端温度补偿可以通过两种常见的方法进行，分别是冷端补偿导线和冷端补偿电阻。
冷端补偿导线是一种将冷端延伸至测量回路的导线。
这种导线使用与热电偶相同的材料，通过将冷端与测量回路中的其他部分连接起来，使它们共同受到环境温度的影响。
冷端补偿导线的长度通常比较长，以便尽量降低冷端温度的变化对测量结果的影响。
通过测量冷端补偿导线的温度，可以通过查表或计算的方式得到与之对应的补偿值，然后将其加到测量结果上，从而实现冷端温度的补偿。
冷端补偿电阻是一种通过给测量回路加入电阻来实现冷端补偿的方法。
这种电阻的阻值与冷端温度呈线性关系，通过测量电阻的阻值，就可以得到与之对应的冷端温度值，并进行相应的补偿。
冷端补偿电阻通常采用铜-常数类型的合金，其电阻温度系数与热电偶相匹配。
对于常见的热电偶类型，如K型、T型和E型等，都可以通过冷端补偿导线或冷端补偿电阻来实现冷端温度的补偿。
实际应用中，可以根据具体情况选择合适的补偿方法。
需要注意的是，冷端温度补偿只能补偿冷端温度对测温结果的影响，对于其他因素引起的误差，如热电偶线材温度梯度、连接头温度和测量电路的影响等，仍需要进行相应的补偿和校正。
总之，热电偶冷端温度补偿是为了提高测温精度而进行的一项重要措施。
通过冷端补偿导线或冷端补偿电阻，可以降低冷端温度变化对测温结果的影响，从而得到更准确的温度测量值。
传感器与检测技术习题库(1)
《传感器与检测技术》习题库一、填空题1.国际电工委员会将直流电流信号和直流电压信号确定为过程控制系统电模拟信号的统一标准。
2.热电偶产生的热电动势不仅与热端温度有关，还与冷端温度有关，因此使用热电偶时必须进行冷端温度补偿,常用的方法有冷端恒温发、冷端温度校正发、补偿导线发。
3.电阻应变片最重要的参数（技术指标）是应变器的电阻值。
4.音乐贺卡中的压电片是利用逆压电效应而发声的。
5.霍尔传感器的原理是霍尔效应，霍尔电动势 =(公式)。
6、压电式传感器的工作原理是压电效应。
7、仪表的精度等级是用仪表的准确度等级来表示的。
8、热电偶所产生的热电动势是温差电势和接触电势_组成。
9、电阻应变片最重要的参数（技术指标）是应变器电阻值。
10、常见的测角位移的传感器是电容式角位移传感器。
11、对于数字式仪表，灵敏度用分辨力表示，通常取数字式仪表最后一位数字所代表的值。
12、光纤的基本结构是由纤芯、包层和保护套构成的，满足光纤信号的传输必须满足全反射（现象）条件。
13、热电偶的热传感器主要组成材料有镍铬-镍硅、铂铑—铂和铜-铜镍等。
14、热电偶所产生的热电动势是接触式电动势和温差电动势组成。
15、电阻应变片式传感器使用应变效应为基本原理，那么应变效应中的电阻值R的大小跟电阻式材料长度、电阻率和截面积直接相关。
16、当电阻式应变片中的金属丝受拉伸时，将会导致电阻R变大。
17、电阻应变片传感器主要由电阻应变片和应变电桥组成，其中应变电桥的作用是________。
18、光电传感器利用光电的转换原理有内光电效应、外光电效应和光生伏特效应。
19、光敏二极管一般装在透明的玻璃外壳中，在电路中当有光照时，二极管将导通。
20、光敏三极管的光敏接收元件为光敏三极管的集电极。
21、请画出光敏三极管的电路符号光敏二极管的电路符号22、在实验中利用光电传感器测量电机的转速，一般有两种不同的测量方法，分别直射式光电传感器和反射式光电传感器，光电传感器输出的波形为矩形波形。
自动检测技术及仪表试卷A b标准答案
一、填空题（20%；每题2分。
）1.仪表的检定方法可归纳成：示值比较法和标准物质法两种。
2.温标是一个量度温度的标尺；它规定了温度读数的起点（零点）和测温基本单位。
3.压力检测主要方法有：液柱式压力检测、弹性式压力检测、负荷式压力检测、电气式压力检测。
4.当测量稳定压力时，最高压力不应超过量程上限的3/4 ；当测量脉动压力时，最高压力不应超过量程上限的2/3 ；当测量高压压力时，最高压力不应超过量程上限的3/5 ；为了保证测量准确度，最小工作压力不应低于量程的1/3 。
5.电气式压力检测是利用敏感元件将被测压力转换成各种电量工作的，其传感器有：应变式传感器、压电式传感器、压磁式传感器、电容式传感器。
6.在热电偶测温回路中，只要保证连接导线、仪表等接入时两端温度相同，则不影响回路热电势。
这是根据中间导体定律得出的结论。
7.节流装置（孔板）取压方式有：角接取压法、法兰取压法、径距取压法、理论取压法、管接取压法五种。
8.用压力表测液位时，仪表安装高度应与液位零位的高度相同，否则，应对高度差进行校正。
9.湿度表示法有：绝对湿度、相对湿度、露点温度。
介质磁化率大于零的物质称为顺磁性物质，反之小于零的物质称为逆磁性物质。
二、判断题（10%；每题1分；对的在括号内打，错的在括号内打╳。
）1.真值是某变量本身所具有的真实值；约定真值是一接近真值的值，用约定真值代替真值时它们间的误差可忽略。
(√ )2.液位变化时，浮筒式液位计浮筒位置变化，因而可测出液位高低。
（X ）3.在相同条件下，椭圆形弹簧越扁平，则其管端位移越大，仪表也越灵敏。
(√)4.当用热电偶测温时，若连接导线使用补偿导线，就可不考冷端温度补偿。
（X ）5.检定仪表时得到某仪表的精度为1.1%，则仪表精度等级应定为1.0级。
（X ）6.采用全辐射法测温，测量值不需修正即得实际温度。
( X )7.角接取压和法兰取压只是取压方式不同，但标准孔板的本体结构是一样的。
《自动化仪表》习题答案解析
第1章（P15）（1）简述过程控制的特点。
Q：1）系统由被控过程与系列化生产的自动化仪表组成；2）被控过程复杂多样，通用控制系统难以设计；3）控制方案丰富多彩，控制要求越来越高；4）控制过程大多属于慢变过程与参量控制；5）定值控制是过程控制的主要形式。
（2）什么是过程控制系统？试用框图表示其一般组成。
Q：1）过程控制是生产过程自动化的简称。
它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，是自动化技术的重要组成部分。
过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量和生产安全，并使生产过程按最优化目标自动进行。
2）组成框图：（3）)单元组合式仪表的统一信号是如何规定的？Q：各个单元模块之间用统一的标准信号进行联络。
1）模拟仪表的信号：气动0.02~0.1MPa、电动Ⅲ型：4~20mADC或1~5V DC。
2）数字式仪表的信号：无统一标准。
（4）试将图1-2加热炉控制系统流程图用框图表示。
Q：是串级控制系统。
方块图：（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？Q：1）最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。
2）略（8）通常过程控制系统可分为哪几种类型？试举例说明。
Q：1）按结构不同，分为反馈控制系统、前馈控制系统、前馈-反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。
2）略（10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？Q：1）不是这样。
2）比如对安全火花型防爆仪表，还有安全等级方面的考虑等。
（11）构成安全火花型防爆系统的仪表都是安全火花型的吗？为什么？Q：1）是。
2）这是构成安全火花型防爆系统的一个条件。
2、综合练习题（1）简述图1-11所示系统的工作原理，画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。
仪表工程师入职人员仪表考试题及答案
１．热工仪表一般分为［温度］［压力］［流量］［物位]类,电工类仪表分为[电压]［电流］［电阻]［功率］等几类．２．测量有不同的方法，按被测变量变化速度可分为［静态测量］［动态测量］按比较方式分［直接测量]［间接测量］，按测量原理分［偏差法］［零位法］．３．检测仪表的基本技术指标是［量程］［精度］［线性度］[变差］[灵敏度］[灵敏限]４．检测仪表一般由［检测部分］［转换传送部分］［显示部分]组成．５．检测压力的仪表称为［压力表］或［压力计］，依生产工艺的不同要求，分为［指示型］［纪录型］［远传变送型］[指示报警型］［指示调节型］型等．６．压力的表示方式有[大气压力］［绝对压力］[表压力］机械压力表的测量原理是［弹性元件受压变形后产生的弹性反作用力与被测压力相平衡］．压力变送器的测量原理是［把压力转换成各种电量信号进行压力检测]．它们的本质区别是［一个是应用力平衡，一个是力与电量信号的转换］．７．［负压或真空度]．８．从显示和控制方式分，压力表可分为［现场］［远传]两大类型．９．安装压力表时，蒸气管道上应安装［阀门和冷凝圈］，其作用是［方便检修和保护压力表］．１０．就地显示的温度计是[液体膨胀式温度计］和［固体式温度计］，它们的工作原理是［利用物质受热体膨胀的性质与温度的固有关系]．双金属温度计的工作原理【两种线膨胀系数不同的金属片受热膨胀时产生弯曲形变，使双金属片触电接触】１１．远传的温度检测仪表有［热电阻］和[热电偶]，它们的信号传输分别是［电阻］和［毫伏］．１２．参与控制的压力检测仪表有[电接点压力表］，［压力变送器］．参与控制的温度检测仪表有［双金属温度计］［热电阻］［热电偶］．１３．电动单元组合仪表一般由[信号传送部分］［信号转换部分][执行部分］组成．１４．物位检测仪表有[电容式]［智能雷达］[玻璃管式］[差压式］等几类．１５．电容式液位仪是［两]线制,电源是［２２０］伏,信号是［４至２０毫安］．１６．汽包水位检测所用的是[电接点］水位计，其工作原理是［接点遇水导通］１７．流量检测仪表有［孔板］［漩涡］［齿轮］［电磁流量计］等几种．其中我厂使用的有[前三种］．１８．差压变送器三阀组的作用是［标定时平衡正负压室的压力］，投运是先开［排污阀]再开［平衡阀］最后开[ 截止阀］１９．电动执行机构由［信号接受部分]［电动执行部分］［信号反馈］部分组成．２０．称重传感器实际就是[压力］传感器．一般采用多组传感器同时测量，其目的是[获取平均值，使测量精确］．２１．汽缸是执行机构中的一种，它靠［压缩空气]来工作，电磁阀的作用是［接通切换汽路］．影响气缸工作的因素有［压缩空气压力低］［电磁阀没得电或损坏]［活塞卡堵］．２２．手操器的主要作用是［设定控制参数，输出控制信号]．２３．数显仪能接受的信号有[电流］［电压］［毫安］［毫伏］信号等．２４．无纸纪录仪除了能接受信号，还能［设定工艺参数，输出控制信号参与控制]其工作原理是［以设定参数为基础，通过与采集信号的比较，输出控制信号参与控制，当设定参数与采集信号相等时，停止控制信号输出］．２５．变频器主要参与对[电动机］的控制．其工作原理是［改变电动机的启动，运行频率使电动机在所要求频率中运］问答题１．空压机有哪几种运行模式？答:１．CON连续运行模式２．LDM低需求模式３．AUTO自动模式４．SEQn联控模式２．孔板流量计的工作原理是什么？差压变送器的螺杆有何作用?答：工作原理是气体流过截流装置是，在孔板前后产生不同的压力,压力通过引压管传送至差压变送器,差压变送器通过压力比较计算再转换成电流信号，给出流量大小的标准信号．螺杆的作用是泄压，排空气，排污．３．截流装置有那些类型?如何安装?（孔板）答：截流装置有标准孔板，标准喷嘴,标准文丘里管．非标准截流装置有双重孔板,１／４圆喷嘴，１／４圆孔板，圆缺孔板等．我厂使用的有标准孔板和圆缺孔板，它们的安装要求是正负压室要安装正确,正压室面向流体来的方向，孔板应垂直与管道安装,孔板中心应和管道中心一至,要确保截流装置安装在直管道上，如果有弯头或三通要按管道直径的十倍取直管道（注意前后应按１：１．５取直管道），如在蒸气管道上安装时，引压管上应加冷凝罐，同时增加温压补偿．４．热电阻的检测故障有哪些?如何处理?答：故障有:１．显示仪表示值偏低或示值不稳，原因：保护管内有金属屑，灰尘，接线柱间积灰以及热电阻短路．处理方法：清洁去尘,查找短路点，加好绝缘．２．显示仪指示无穷大，原因:热电阻或出线断路,处理方法：更换热电阻或焊接断线处．３．阻值与温度关系有变化，原因：热电阻材料受腐蚀变质，处理方法：更换热电阻．５．三通换向阀的工作原理是什么？热电阻在其中所起的作用是什么？答：工作原理是两个气缸交替工作,一开一闭，（电磁阀交替得电)热电阻的作用是保护阀体，温度过高时强制换向．６．配电器在仪表检测中所的作用是什么？答：作用是进行信号隔离，输出模块能接受的信号源．７．阐述温度自动控制的原理？并画出结构图．答：控制组成：电接点温度计，加热装置,控制回路．首先设定温控范围,当温度低于温度下限时，控制回路启动，进行加热,当温度高于温度上限时,控制回路断开，停止加热．８．气体分析仪的基本组成？答：由取样探头，探头温控箱,分析柜组成．其中分析柜由分析仪器，流量计，压力表,电源开关,薄膜面板组成．９．执行机构的故障分析与解决方案？答：故障有：１．不动作,检查是否供电，线路是否断路，阀心是否卡堵．２．反馈值与实际开度不一致，检查阀心限位开关是否正确,调整限位开关，手操器的输出是否正确,是否与设定值是一至的信号输出，阀门开关不到位时,可调整限位开关，直到阀门开关到位．１０．补偿导线的作用是什么？答:补偿导线的作用是进行冷端温度补偿,消除冷端温度变化和冷端温度不为零对温度测量的影响．１１．软水系统多路阀的控制原理？答：通过流量型和时间型控制器来控制多路阀的驱动电动机，从而改变多路阀的通路，实现软水系统的正常工作．１２．流量型控制器的工作原理是什么?答：流量型控制器的工作原理是：当４８０控制器设定流量后,流量计的检测信号返回４８０控制器，这时流量为零，流量型控制器开始工作,流量计进行流量检测并返回４８０控制器进行流量累计，当累计流量等于设定流量时，系统停止产水，进入再生状态,多路阀动作，改变通径，直到再生完成，进入下一个循环．１３．时间型控制器的工作原理是什么？答:时间型控制器的工作原理是：在时间转盘上设置星期几，什么时间开始再生，在控制器的时间没有到达设定再生时间时,系统是处于工作状态的,只有在时间转盘的时间到达时,系统进入再生状态，多路阀动作，改变通经，系统进入再生状态,当再生状态结束后，系统自动投入工作状态,进行产水．１４．４８０控制器的主要作用是什么？答：４８０控制器的主要作用是：对流量型控制器进行控制,流量的大小只有在４８０控制器上设定,累计流量也在４８０控制器上累计，它给流量型控制器提供控制参数,漩涡流量计检测流量信号,累计流量完成后流量型控制器停止产水，并进入再生状态,直到再生结束，等待下一个循环．只有在４８０控制器上设定了流量，流量型控制器才能工作．１５．气动元件的作用是什么？答：气动元件的作用是：调节压力大小，过滤杂物，润滑气缸．１６．我厂所使用的脉冲信号发讯器主要控制哪里？其工作原理是什么？答：主要控制在戈儿收尘器上,发讯器按时间设定的间隔给出控制信号，这时继电器得电动作，这时与之对应的电磁阀得电动作，气路导通完成一个吹扫过程，时间间隔到后，发讯器又给出一个控制信号．发讯器一直按时间间隔给出控制信号循环工作．１７．工业电视系统中压缩空气和水所起的作用是什么？它们会影响系统工作吗？主要体现在那些方面？答：压缩空气和水的主要作用是：冷却摄像头,起到保护作用．它们会影响系统工作，主要体现在压缩空气压力低于系统要求的工作压力时，摄像头会自动退出炉膛．冷却水也和压缩空气一样，要求不低于工作压力，否则摄像头也会退出炉膛．只有它们的压力同时满足工作压力时,摄像头才能正常工作．１８．电接点压力表与普通压力表有何异同？什么情况下选用它？答:它们的共同之处是都是压力检测仪表,不同之处是电接点压力表带有一对常开常闭接点，能参与控制，普通压力表只能检测和显示．在需要提供控制信号和工艺报警的情况下一般选用电接点压力表．１９．电动调节阀的工作原理是什么？如何调校？答:工作原理是当调节阀处于工作状态时,只要由外部给定一个毫安信号值，调节阀会按给定的毫安值动作或关闭．调校时一般按线性调校,首先让调节阀回零，调节零位状态，再按２５%．５０%．７５％．１００％．逐一调校，如果控制信号与反馈信号不一致时，可调节电位器或限位开关．直至两个信号一至为止．２０．一氧化碳报警仪的结构组成和工作原理？答：一氧化碳报警仪的结构组成是：传感器，单片机控制系统（控制系统的输入．输出及人机接口),声光报警装置．工作原理是：报警器通过电化学传感器以扩散采样方式工作，它能直接与扩散在现场空气中的一氧化碳发生反应，并同时输出线性电流信号,从传感器获得的电流信号放大后经ａ／ｄ转换，通过ｖｆｄ液晶显示出环境中一氧化碳的浓度．当环境中的一氧化碳浓度到达预先设定的报警值时，仪器发出声光报警信号．２１．我厂有无纸记录仪参与控制的典型实例的控制原理是什么?答:控制原理是：无纸记录仪能接受现场输入的检测信号（温度，压力，流量信号），同时与它本身设定的参数进行比较，如果输入信号大于设定参数，记录仪将输出控制信号控制执行结构关闭，直到两个参数平衡．如果输入信号小于设定参数，则记录仪输出控制信号控制执行结构打开，直到两个参数平衡．２２．差压变送器的量程如何迁移？答：根据量程的设定用加压泵在差压变送器的正压侧给定所要设定的量程下限值,用万用表检测电流，调节电位器使之对应４毫安,再给定量程的上限值，使之对应２０毫安，这样就完成了量程迁移．２３．压力变送器如何调校？答：取下引压管，让变送器对大气压，看零点是否飘移,如果飘移可调节电位器，让输出回零（４毫安)，用加压泵加入变送器量程的上限值，调节电位器,使输出为２０毫安即可．２４．气动阀与电动调节阀有何区别？答:它们的区别是一个可以控制开度(电动调节阀)一个不能控制开度（只有开与关两种状态,单气路控制气动阀)．气动阀中有单气路和双气路控制两种,单气路不能控制开度,双气路可以控制开度．２５．当好一名合格的仪表工，你需要做好那些工作？。
热工仪表单项选择题汇总
1、国际单位制中基本单位有( )种。
A、3B、7C、6D、5答案：B难度：1知识点：基本知识部分2、热力学温度的单位符号是( )。
A、KB、℃C、JD、F答案：A难度：1知识点：温度测量部分3、表征仪表的主要质量指标之一是( )。
A、绝对误差B、相对误差C、引用误差D、基本误差答案：D难度：1知识点：基本知识部分4、下列( )是三位有效数字。
A、0.0170B、0.1070C、1.7×103答案：A难度：1知识点：基本知识部分5、在标准重力加速度下，水温为( )时，水的密度最大。
A、0℃B、0.01℃C、4℃D、5℃答案：C难度：1知识点：温度测量部分6、热电偶测温原理是基于( )A、热阻效应B、热磁效应C、热电效应D、热压效应答案：C难度：1知识点：温度测量部分7、热电偶输出电压与( )有关A、热电偶两端温度B、热电偶热端温度C、热电偶两端温度和电极材料D、热电偶两端温度、电极材料及长度答案：C难度：1知识点：温度测量部分8、热电偶补偿导线的作用是( )。
A、补偿冷端温度变化B、便于信号传输C、延伸热电偶冷端D、提高测量的准确性答案：C难度：1知识点：温度测量部分9、电子电位差计的工作原理是( )A、电压平衡，电桥平衡B、电压平衡，电桥不平衡C、电压不平衡，电桥平衡D、电压、电桥都不平衡答案：B难度：1知识点：温度测量部分10、在热电偶测温系统中采用补偿电桥后，相当于冷端温度稳定在( )。
A、0℃B、补偿电桥所处温度C、补偿电桥平衡温度D、环境温度答案：C难度：1知识点：温度测量部分11、标准热电偶检定炉，温度最高区域偏离炉中心距离不应超过( )。
A、10mmB、15mmC、20mmD、25mm答案：C难度：1知识点：温度测量部分12、分度号为Cu50热电阻在0℃时的电阻值为( )。
A、0ΩB、53ΩC、50ΩD、100Ω答案：C难度：1知识点：温度测量部分13、在煤粉管道上安装的测温元件，应装设( )保护罩，以防元件磨损。
化工仪表模拟考试题简答
四、简答1.热电偶测温时，使用补偿导线的目的是什么？它能否进行冷端补偿？如不能应如何处理？答：由热电偶测温原理知道，只有当热电偶冷端温度保持不变时，热电势才是被测温度的单值函数。
但实际应用中，由于热电偶的工作端与冷端离得很近，而且冷端又暴露在空间，易受到周围环境温度波动的影响，因而冷端温度难以保持恒定。
当然也可以把热电偶做得很长，使冷端远离工作端，但是这样做会多消耗许多贵重金属材料。
解决这一问题的方法是采用一种专用导线，将热电偶的冷端延伸出来，这种专用导线称为“偿导线”。
补偿导线不能进行冷端补偿，因为把热电偶的冷端从温度较高和不稳定的地方，延伸到温度较低和比较稳定的操作室内，冷端温度还不是0摄氏度。
进行冷端温度补偿的方法有以下几种：(1)冷端温度保持为0℃的方法；(2)冷端温度修正方法；(3)校正仪表零点法；(4)补偿电桥法；(5)补偿热电偶法。
2.热电偶温度计为什么可以用来测量温度？它由哪几部分组成？各部分有何作用？答：热电偶温度计是通过热电现象实现温度的测量的，即两根不同材料的金属导线焊接在一起后，当闭合回路两端温度不一致时，由于电子效应从而使闭合回路中产生热电势，而热电偶冷端温度保持不变时，热电势是被测温度的单值函数，因此可以用来测量温度。
热电偶温度计是由三部分组成的：1）热电偶：直接测量温度的感温元件；2）测量仪表：即毫伏计或电位差计，将测量的温度通过表观显示出来；3）连接热电偶和测量仪表的导线：将热电偶的冷端延伸出来，即补偿导线，同时传输测量信号。
3.试述双金属温度计的原理，如何使用双金属温度计自动控制电冰箱的温度？答：双金属温度计中的感温元件使用两片线膨胀系数不同的金属片叠焊在一起而制成的。
双金属片受热后，由于两金属片的膨胀长度不同而产生弯曲，温度越高产生的线膨胀长度差就越大，因而引起弯曲的角度就越大。
在温度计中用双金属金属片制成螺旋形感温元件，外加金属保护套管，当温度变化时，螺旋的自由端便围着中心轴旋转，同时带动指针在刻度盘上指示出相应的温度数值，这就是双金属温度计的测温原理。
热电偶冷端温度补偿方法
热电偶冷端温度补偿方法热电偶采用补偿导线可以将热电偶的冷端延伸到温度较为稳定的地方.但延伸后的冲端温度一般还不是0℃.而热电偶的分度求是在冷端温度为0℃时得到的，热电偶所用的配套仪表也是以冷端温度为0℃进行刻度的。
为了保证测量的难确性，在使用热电偶时，只有将冷端温度保持为0℃.或者是进行—定的修正才能得出被确的测量结果。
这样做，就叫做热电偶的冷端温度补偿。
常用的冷端温度补偿方法有：①冰浴法。
将通过补偿导线延仲出来的冷端分别插入装有变压器油的试管中，把试管放入装衬冰水混合物的容器中，可使冷端温度保持0℃。
这种方法在实际生产中不适用，多用于实验室。
②公式修正法。
根据公式(3-2)，将测得的热电势EAB(t,to).和查分度表所得的热电势EAB(t,to)相加，便可得到文际温度F的热电势EAB(t,to)。
再次查分度表，便可求出被测温度t。
这种方法只适用于实验空或临时测温，齐连续测量中不实用。
③校正仪表零点法。
一般显示仪表木r作时指针均指在零位上(机械零点)。
如果热电偶的冷端温度to(室温)较为恒定时，可在测温前.断开测坦电路，将显示仪表的机械零点调整到to上，这相当于把热电势修正嫡预先加在显尔仪表上。
当接通测量电路时，显示仪表的指示佰即为实际被测温度。
此法简单易行.在工业上经常使用。
如果控制室的室温经常变化，会有一定的测量误差，通常用于测温要求木太高的场合。
④补偿电桥法。
当热电偶冷端温度波动较大时，可在补偿导线后面接上补偿电桥(不平衡电桥)，使其产生·不平衡电压△u，来自动补偿热电偶出冷端温度变化而引起的热电势变化。
1。
仪表工基础知识试题大全
仪表1、仪的精度级别是指仪表的基本误差、最大允许值.2、我们无法控制的误差是随机误差.3、差压测量管路冲洗时,应先打开平衡阀门.4、在蒸汽流量阶跃增大扰动下,汽包水位会出现虚假水位.5、铜热电阻测温范围是-50~150℃.6、KX延伸型热电偶补偿线正极为红色,负极为黑色.7、双金属温度计的型号是WSS.8、接线时,每个接线端子上最多允许接2导9、补偿导线的正确敷设,应该从热电偶起敷设到与冷端温度补偿装置同温的地方10、转子流量计中流体流动方向是自下而上11、热电偶测温原理基于热电效应.12、热电偶信号,在采集过程中,实质上是电压信号.13、在测量蒸汽流量时,在取压口处应加装冷凝器.14、当差压式流量计三阀组正压阀堵死.负压阀畅通时,仪表示值跑零下.15、工业上常用的流量仪表可分为：速度式,体积式和质量式.16、电磁流量计的传感器要有良好的接地,接地电阻应小于10Ω.17、用于测量流通量的导压管线,阀门组回路中,当正压侧阀门或导压管泄露时,仪表示值将降低.18、热电偶通常用来测量高于等于500℃的温度.19、在热电偶测温时,采用补偿导线的作用是冷端的延20、一台安装在设备内最低液位下方的压力式液位变送器,为了测量准确,压力变送器必须采用正迁移21、某液位变送器量程为0—4m,在输出信号为14mA时,对应液位为2.5m22、有一台智能型温度显示仪,测量范围为设定为0～600℃,其允许误差为±0.5%FS±1个字,则最大误差不超过±4℃.23、测量氨气的压力表,其弹簧管应用不锈钢材料.24、根据化工自控设计技术规定,在测量稳定压力时,最大工作压力不应超过测量上限值的2/3,测量脉动压力时,最大工作压力不应超过测量上限值的1/225、压力表的使用范围一般在它量程的1／3一2／3处,如果低于1／3,则相对误差增加.26、有一台差压变送器,其量程为10KPa,可实现负迁移,迁移量为10KPa,请问该表测量范围-10KPa～0KPa.27、Y—100压力表的弹簧管是扁圆形.28、耐震压力表表壳有个橡胶堵死的小孔,使用时剪开橡胶,它的作用安全泄压孔.二、名词解释1、简单控制系统：通常是指由一个测量元件、变送器、一个控制器、一个控制阀和一个对象所构成的单闭环控制系统,因此也称为单回路控制系统.2、被控变量：生产过程中希望借助自动控制保持恒定值或按一定规律变化的变量称为被控变量.3、操纵变量：在自动控制系统中,把用来克服干扰对被控变量的影响,实现控制作用的变量称为操纵变量,最常见的操纵变量是介质的流量.4、作用方向：就是指输入变化后,输出的变化方向.5、正作用方向：当某个环节的输入增加时,其输出也增加,则称该环节为“正作用”方向；6、反作用方向：当某个环节的输入增加时、其输出减少的称“反作用”方向.7、串级控制系统：控制系统中,有两个控制器,分别接收来自对象不同部位的测量信号.其中一个控制器的输出作为另一个控制器的给定值,而后者的输出去控制执行器以改变操纵变量.从系统的结构来看,这两个控制器是串接工作的,因此,这样的系统称为串级控制系统.8、比值控制系统：实现两个或两个以上参数符合一定比例关系的控制系统,称为比值控制系统.9、硬保护措施：就是当生产操作达到安全极限时,有声、光警报产生.这时,或是由操作工将控制器切到手动,进行手动操作、处理；或是通过专门设置的联锁保护线路,实现自动停车,达到生产安全的目的.当生产达到安全极限时,通过专门设置的联锁保护线路,能自动地使设备停车,达到保护的目的.10、软保护措施：就是通过一个特定设计的自动选择性控制系统,当生产短期内处于不正常情况时,既不使设备停车又起到对生产进行自动保护的目的.11、最大偏差：是指在过渡过程中,被控变量偏离给定值的最大数值.12、余差：当过渡过程终了时,被控变量所达到的新的稳态值与给定值之间的偏差叫做余差,或者说余差就是过渡过程终了时的残余偏差. 13、过渡时间：从干扰作用发生的时刻起,直到系统重新建立新的平衡时止,过渡过程所经历的时间.14、振荡周期或频率：过渡过程同向两波峰或波谷之间的间隔时间叫振荡周期或工作周期,其倒数称为振荡频率.15、变差：是指在外界条件不变的情况下,用同一仪表对被测量在仪表全部测量范围内进行正反行程即被测参数逐渐由小到大和逐渐由大到小测量时,被测量值正行和反行所得到的两条特性曲线之间的最大偏差.16、补偿型补偿导线：补偿型补偿导线又称补偿型导线,其合金丝的名义化学成分与配用的热电偶不同,但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同,用字母“C”附在热电偶分度号之后表示,例如“KC”.17、过程参数检测：指连续生产过程中的温度、压力、流量、液位和成分等参数的检测.18、测量误差：在测量过程中测量结果与被测量的真值之间会有一定的差值.它反映了测量结果的可靠程度.19、绝对误差：是测量值与真实值之差.20、相对误差：是绝对误差与被测量值之比,常用绝对误差与仪表示值之比,以百分数表示.21、引用误差：绝对误差与量程之比,以百分数表示.仪表的精度等级是根据引用误差来划分的.22、流量：是指单位时间内流过管道某一截面的流体数量.总量是指在某一段时间内流过管道的流体流量的总和.23、两线制：是指现场变送器与控制室仪表联系仅两根导线,这两根导线既是电源线,又是信号线.24、保护接地：在用仪表、电气设备的金属部分,由于绝缘损坏等意外事故可能带危险电压的情况下,为了防止这种电压危机人身安全而设置的接地,称为保护接地.三、简答题1、仪表电源有哪两类各用于何种负荷答：仪表电源可分为保安电源和工作电源两类.保安电源应采用静止型不间断供电装置,工作电源应采用自动切换、互为备用的两路独立电源供电.保安电源用于保安负荷供电,保安负荷包括：中断供电时,为保证安全停车停机用的自动控制装置和联锁系统,急剧化学反应塔器的温度和物料投放监控仪表,必要的报警系统等.工作电源用于其他的负荷供电.2、.利用差压变送器测量水蒸汽流量,回零检查排污后,为什么要等一段时间后才在启用答：等一段时间后,水蒸汽变成冷凝水后才能使测量准确,不产生虚假测量,另外还可以避免高温蒸汽烫坏膜盒.3、什么是IP地址答：用来标识网络上的节点,并指定选择路由信息地址,必须给网络上的每一个节点分配一个唯一的IP地址,它由网络ID加上网络管理人员分配的唯一主机ID组成.4、根据阀体部件结构的不同,主要有哪几种形式的调节阀答：根据使用对象的不同,有不同的阀体部件结构包括阀体、上阀盖组件、下阀盖组件、阀内件等,主要形式有直通单/双座阀、套筒阀、隔膜阀、蝶阀、球阀等.5、PLC由哪几个部分组成答：PLC的基本组成部分有：电源模块、CPU模块、I/O模块、编程器、编程软件工具包等,根据不同类型的系统,一般还会有安装机架底板、通讯模板、智能模板、接口模板等.6、控制系统的各类模块中,PS、CPU、CP、AI、AO、DI、DO、IM分别指的是哪些类型的模块答：PS－电源模块,CPU－中央处理器模块,CP－通讯处理器模块,AI－模拟量输入模块,AO－模拟量输出模块,DI－数字量输入模块,DO－数字量输出模块,IM－接口模块.7、采用热电偶测量温度时,为什么要进行冷端温度补偿一般有哪些冷端温度补偿方法答：热电偶产生的热电势Et,与热电偶的冷端温度有关.一般情况下,热电偶的冷端温度并不固定,而是随室温变化,这样就使Et也随室温变化,从而带来测量误差.因此,要求对热电偶的冷端温度进行补偿,以减小热电偶冷端温度变化所引起的信号测量误差.90|在热电偶温度变送器中,设计冷端温度补偿电路,根据热电偶型号的不同,一般按0℃时冷端补偿电势25mV和当温度变化Δt＝50℃时ΔEt ＝冷端补偿电势变化量两个条件计算.8、试说明下列符号的意义.DCSESDITCCPICLICAFRCTICAIAODIDODCS.集散控制.ESD、紧急停车系统.ITCC、蒸汽透平控制.PIC、压力显示控制.LICA、液位显示控制报警.FRC、流量记录控制.TIC、温度显示控制.AI、模拟量输入.AO、模拟量输出.DI、开关量输入.DO、开关量输出.9、在水平工艺管道上压力取样点有何要求,并在水平工艺管道剖面图上标出范围.分气体,液体和蒸汽气体取压点位于管道上部,防止积水.液体取压点位于管道下部,防止集气.蒸汽取压点位于管道水平中心线以上成0-45°夹角内.保持测量管路内有稳定的冷凝液,同时也防止工艺管道底部的固体介质进入测量管路和仪表内.10、简述三阀组开启和关闭的顺序三阀组开启顺序：1、打开正压阀.2、关闭平衡阀.3、打开负压阀.三阀组停运顺序：1、关闭正压发.2、打开平衡阀.3、关闭负压阀.11、画出电动执行机构配伺服放大器的简单线路图.与DCS配套使用12、敞口罐和密封罐测液位时有何区别,说明其原因.敞口罐液位变送器正压室接触介质,负压室通大气.密封罐液位变送器正压室接触介质,负压室连接罐体上部,用以平衡掉罐体内部压力.保证测量精度.13、热电阻为什么采用三线制测量增加一根补偿导线是为啦补偿掉导线电阻随温度变化而产生的阻值变化,保证测温的精度.就是通过不平衡电桥补偿掉导线电阻,保证显示准确.14、什么是信号制,标准信号中电流信号、电压信号、气压信号分别是多少信号制是指在成套系列仪表中,各个仪表的模拟输入、输出信号采用的统一的联络信号标准.标准信号制:电流信号:4----20mA气压信号：20---100kpa电压信号：1----5V15、PLC、DCS的中文全称和英文全称分别是什么答：PLC中文全称：可编程序逻辑控制器,英文全称：ProgrammableLogicalController.DCS中文全称：分散控制系统,英文全称：DistributedControlSyste16、通常仪表提供给控制系统的标准信号主要有哪几种答：通常仪表提供给控制系统的标准主要有：热电偶信号±50mV、热电阻信号Pt100、4－20mA信号、1－5V信号等.fI17、简述变送器的作用.答：变送器在自动检测和控制系统中的作用,是对各种工艺参数,如温度、压力、流量、液位、成份等物理量进行检测,以供显示、记录或控制之用,获取精确、可靠的过程参数值是进行控制的基础.按被测参数分类,变送器主要有差压变送器、压力变送器、温度变送器、液位变送器和流量变送器等.K18、简述变送器量程调整、零点调整和零点和迁移的目的.答：调整的目的,是使变送器输出信号的上限值与测量范围的上限值相对应,相当于改变变送器的输出输出特性的斜率.零点调整和零点迁移的目的,都是使变送器的输出下限值与测量范围的下限值相对应.零点调整使变送器的测量起始点为零,而零点迁移是把测量的起始点由零迁移到某一数值正值或负值.进行零点迁移,再辅以调整,可以提高仪表的测量精度.零点调整的调整量通常比较小,而零点迁移的调整量比较大,可以提高仪表的测量精度.零点调整的调整量通常比较小,而零点迁移的调整量比较大,可达量程的一倍或数倍.GuM,19、什么是变送器的二线制和四线制信号传输方式答：二线制传输方式中,供电电源、负载电阻、变送器是串联的,即二根导线同时传送变送器所需的电源和输出电流信号,目前大多数变送器均为二线制变送器；四线制方式中,供电电源、负载电阻是分别与变送器相连的,即供电电源和变送器输出信号分别用二根导线传输.U20、采用热电偶测量温度时,为什么要进行冷端温度补偿一般有哪些冷端温度补偿方法答：热电偶产生的热电势Et,与热电偶的冷端温度有关.一般情况下,热电偶的冷端温度并不固定,而是随室温变化,这样就使Et也随室温变化,从而带来测量误差.因此,要求对热电偶的冷端温度进行补偿,以减小热电偶冷端温度变化所引起的信号测量误差.90|在热电偶温度变送器中,设计冷端温度补偿电路,根据热电偶型号的不同,一般按0℃时冷端补偿电势25mV和当温度变化Δt＝50℃时ΔEt＝冷端补偿电势变化量两个条件计算.21、采用热电阻测量温度时,为什么要进行引线电阻补偿一般有哪些引线电阻补偿方法答：在热电阻做测温元件时,若不考虑导线电阻的补偿,则热电阻导线电阻的压降会造成测量误差,导线电阻补偿电路可以消除热电阻连接导线的影响.H{- 为消除导线电阻的影响,热电阻采用三线制接法.22、智能温度变送器有哪些特点,答：智能式温度变送有如下一些特点：通用性强；使用方便灵活；具有各种补偿功能；具有控制功能；具有通信功能；具有自诊断功能.23、8电磁流量计将传感器安装在工艺管线上,必须满足那两个条件 I`d答：1目前使用的电磁流量计可自动检测正反流向,传感器壳体上的流向箭头为制造商规定的正流向.用户在安装仪表时,应使该流向箭头方向同现场工艺流向保持一致；2为确保流量计的测量精度,应保证传感器上游侧至少应有5倍管径的直管段长度,下游侧至少应有2倍管径的直管段长度；3传感器的安装场所与安装方位按需要进行.传感器可以水平、垂直、倾斜安装,但需要保证电极轴线与水平面的锐角不得超过45度,以减少液体中所夹带气泡对测量的影响；4流量计测量管内必须完全充满工艺介质,以保证电极完全侵没在被测量的流体中,使测量可靠.24、现场如何正确安装热电偶 ^\2答：首选根据被测工艺对象和使用条件合理选型.热电偶工作端应安装在有代表性的均匀温度场中；热电偶冷端应小于100度；应避开强磁场和电场,以防干扰.25、试说明表压、绝对压力和真空度负压三者的关系,并画图说明.表压是以大气压为基准来表示的压力,所以它和绝对正好相差一个大气压0.1MPa.绝对压力是指被测介质容器单位面积上的全部压力,绝对表压p绝1p绝2261查各个阀门、导压管、活接头等是否已连接牢固；2检查二次阀和排污阀是否关闭,平衡阀是否关闭；3稍开一次阀,然后检查导压管、阀门、活接头等,如果不漏就把一次阀全开；4分别打开排污阀,进行排污后,关闭排污阀；5拧松差压室丝堵,排除其中的空气；6待导压管内充满凝结水后方可启动差压变送器；7启动差压变送器应按以下顺序操作；打开正压阀,关闭平衡阀,打开负压阀.此时仪表已启动完毕.8带冷凝罐的变送器应首先灌满隔离液,然后方可启动变送器.27、试述铠装热电偶的主要特点主要特点有：1热惰性小,反应速度快；2热接点的热容量小；3耐腐性好,寿命长；4机械强度高,可耐强烈的震动和冲击,适用于各种高压装置；5容易做成各种特殊用途的形式,如用以制作多点式热电偶、炉管表面热电偶、微型热电偶等、长短可根据需要而定.28、气动调节阀的工作气源压力范围为0.02-0.1MPa,它与调解器的输出信号有什么对应关系气动调节阀的工作气源压力范围为0.02-0.1MPa,而调解器的输出量程为0-100%,所以0%对应为0.02MPa,50%对应为气源压力0.06MPa,100%对应为0.1MPa.29、何谓气开阀、气关阀“FO”、“FC”那一个表示气开阀,那一个表示气关阀气开阀：当无压力信号输入时,调节阀关闭,有压力信号输入时,调节阀打开.有气阀开气关阀：当无压力信号输入时,调节阀打开,有压力信号输入时,调节阀关闭.有气阀关FO——表示无气源压力时,调节阀打开,称为气关阀.FC------表示无气源压力时,调节阀关闭,称为气开阀.30、什么是气动薄膜调节阀的正作用和反作用根据什么原则选择气开式或气关式的调节阀正作用和反作用,是调节阀的作用形式,实际上是针对执行机构而言.气压信号从调节阀的膜片上部进入,阀杆下移叫正作用.气压信号从膜片下进入,使阀杆上移,叫反作用.选择原则：实际使用中是从安全角度来选用气开或气关的.31、一台正在运行的气闭单座阀老是关不死,一般由哪些原因造成1阀芯、阀座磨损严重；2阀芯、阀座间有异物卡住；3调节器膜头漏气；4零点弹簧预紧力过大；5阀杆太短；6调节阀前后压差过大；7带阀门定位器时,须检查定位器输出是否达到最大值；32、什么是系统组态从工业生产对控制的要求出发将分布式系统所具有的功能连接起来,配置成为一个可供执行的应用软件的过程,称为系统组态.33、系统结构组态有什么具体内容1系统结构组态；2数据组态； 3控制组态；5图形文件组态； 6显示组态;34、对运行中的联锁仪表进行维修时应注意什么对运行中的联锁仪表进行维修时必须做到：1首先办理联锁工作票,经相关部门签字确认后方可实施. 2检查、维修联锁仪表和联锁系统必须两人参加.3维修前必须征得岗位操作人员的同意,并填写检修联系单,履行会签手续.4必须在切断解除联锁后,再进行检修工作.5维修后通知操作人员,操作人员在场核实和复原后结束工作. 6填写联锁投用票经相关部门签字确认后投用联锁并从存档. 35、联锁线路通常由哪几部分组成输入部分、逻辑部分和输出部分.输入部分是由现场开关、控制盘开关、按钮、选择开关等组成.逻辑部分是建立输入输出关系的继电器触点电路和可编程序控制器的程序.输出部分包括驱动装置、电磁阀、电动机启动器、指示灯等.%8.0%1002007004+=⨯-+=δ。
热电偶需要冷端温度补偿的原因和五种温度补偿方法
热电偶需要冷端温度补偿的原因和五种温度补偿方法 本文源自《仪表工问答》自控图书，文章分析热电偶需要进行冷端温度补偿的原因，并提供热电偶常用的五种冷端温度补偿方法供大家参考。
热电偶为什么需要进行冷端温度补偿？从热电偶工作原理知，热电偶热电势的大小，不但与测量端的温度有关，而且还与参比端的温度有关，在实际应用中习惯把热电偶的参比端称为冷端。
对于已选定的热电偶，当参比端温度恒定时，则总的热电动势就成为测量端温度的单值函数。
即一定的热电势对应着一定的温度，而热电偶分度表中，参比端温度均为零。
但在应用现场，参比端温度千差万别，不可能都恒定在零，这就会产生测量误差，为了保证测量结果的准确性，就要对热电偶冷端进行温度补偿。
热电偶常用的冷端温度补偿方法有哪些？1、冰浴法冰浴法常用在实验室，即把参比端温度恒定在0℃，但做起来成本高、难度大。
2、冷端温度校正法冷端温度校正法常用在要求不高的场合，即当冷端温度无法恒定为0℃，就需要对仪表的指示值进行修正。
做起来容易但误差较大。
3、补偿电桥法补偿电桥法较少单独使用，是利用不平衡电桥产生的电势来补偿热电偶冷端温度变化所引起的热电势变化值，补偿电桥有单独产品。
4、补偿导线法补偿导线法这是最常用的方法，即把热电偶延长。
把冷端引至温度较稳定地地方（通常为控制室），然后由人工来调整冷端温度，即把仪表零点调至室温，或由仪表内电路进行自动补偿。
对于贵金属热电偶把热电偶延长也是不可能的，因为价格太高行不通，就用热电特性相近的贱金属来做补偿导线，中间温度定律是应用补偿导线理论基础。
补偿导线并不能自动补偿热电偶冷端温度的变化，仅只是将热电偶冷端引至温度较稳定地地方而已，补偿还要人工和仪表来进行。
5、显示仪表内部自动补偿法不管是早期的电子电位差计，还是现在的显示仪表、微型彩色无纸记录仪、相关的DCS板卡等，都无一例外采取自动补偿的方法，有采用铜电阻补偿的，有采用补偿电桥的，有采用三极管PN结随着温度的变化其结电压也发生变化来补偿的。
现代工程检测习题及答案
1、 在热电偶的电极材料选择上为什么要选用电导率高，并且温度系数小的材料?2、常用热电偶（测高温）为什么要使用补偿导线？使用补偿导线时要注意什么? 2、 用分度号为E 的热电偶和与其匹配的补偿导线测量温度，但在接线过程中把补偿导线的极性接反了,问仪表的指示如何变化？为什么？4、试述热电阻测温原理？常用热电阻的种类有哪些？R 0各为什么？各有什么特点？5、热电阻测温中有几种连接方法？哪一种测量精确度最高？工程上常用的是哪一种？为什么？6、什么是三线制接法?7、热电偶的结构与热电阻的结构有什么异同之处？ 8、用热电偶测温时，为什么要进行冷端温度补偿?其冷端温度补偿的方法有哪几种？冷端补偿措施可否取代补偿导线的作用？为什么?1、 如果将镍铬-镍硅补偿导线极性接反,当电炉温度控制于800℃，若热电偶接线盒处温度为50℃,仪表接线板处温度为40℃，问测量结果与实际相差多少？答：镍铬—镍硅的分度表是K.补偿导线极性接正确时测量结果是 800℃。
若补偿导线极性接反，则仪表测得的热电势为： 查K 分度表,32455μV 对应的显示仪表显示值（测量结果）为780℃。
所以，在补偿导线极性接反时，测量结果比实际结果低20℃2、分度号为K 的热电偶，误将E 的补偿导线配在K 的电子电位差计上，如图所示.电子电位差计的读数为650℃，问被测温度实际值为多少？答：设实际温度为t 。
由题意可得：查K 、E 分度表，并计算可得:()()()()()()VE E E E E EK K K K K μ3245540,5020.8000,4040,5050,800=-=+-=再查K分度表，得：t=640℃3用分度号为K的镍铬—镍硅热电偶测量温度,在没有采取冷端温度补偿的情况下,测得的热电势为20mA，此时冷端温度为50℃，求实际温度为多少？如果热端温度不变，设法使冷端温度保持在25℃，此时显示仪表的指示值（温度）应为多少？答:没有采取冷端温度补偿，即显示仪表的指示是E(t,t0),t—热端温度，t0-冷端温度。
补偿导线工作原理及其应用
补偿导线工作原理及其应用一、概述由热电偶的测温原理可知，热电偶产生的热电势与热端（又称测量端）、参比端（又称冷端）的热电势有关，只有参比端温度t1 为零或恒定不变，热电势才是热端温度的单值函数（见图1）。
如果不补偿的话，则热电偶的参比端温度与仪表接线端温度t2间的温差t1-t2越大，测量误差也越大。
由于大多数热电偶的热电势与温度的关系近似线性，所以造成的测量误差大致等于上述温差。
以K 分度号的镍铬-镍硅热电偶为例，当t1=50℃，t2=20℃时，如热端温度为1000℃，则显示温度仅969℃，误差达31℃。
实际应用时，由于热电偶参比端的接线盒通常暴露在大气中，温度变化较大，如不采取措施，接线盒内温度既不可能为零，也不可能保持某个温度恒定不变，由此引起测量误差。
由于与热电偶相连的二次仪表（如显示器、记录仪）、I/O插卡等均带环境温度补偿，可对这些装置与热电偶的接线点（即仪表接线端）温度t2进行补偿。
由此可见，关键是如何对热电偶的参比端温度t1 进行补偿。
目前有多种参比端补偿方法，如恒温法、补偿电桥法、补偿热电偶法、补偿导线法等，但最常用的就是补偿导线法。
本文首先叙述补偿导线的原理和分类，然后介绍补偿导线应用中通常需要了解的几个问题。
二、补偿导线的工作原理及分类1、补偿导线的工作原理在一定温度范围内，热电性能与热电偶热电性能很相近的导线称为热电偶的补偿导线。
按热电偶中间温度定则，热电偶测温回路的总电势值只与热端和参比端的温度有关，而不受中间温度变化的影响，所以可用与热电偶材料相匹配的补偿导线来代替需要延伸的贵重热电偶材料，将参比端由热电偶接线盒延伸到仪表接线端，由补偿导线对原参比端温度进行补偿。
补偿导线除了可减少测量误差外，还有以下优点：可改善热电偶测温线路的物理性能和机械性能，如采用多股线芯或小直径补偿导线可提高线路的柔韧性，使连接方便，也易于屏蔽外界干扰；可降低测量线路成本。
2、补偿导线的分类从原理上分延长型和补偿型，延长型其合金丝的名义化学成分与配用的热电偶相同，因而热电势也相同，在型号中以"X"表示，补偿型其合金丝名义化学成分与配用的热电偶不同，但在其工作温度范围内，热电势与所配用热电偶的热电势标称值相近，在型号中以"C"表示。
