Solidworks术语表

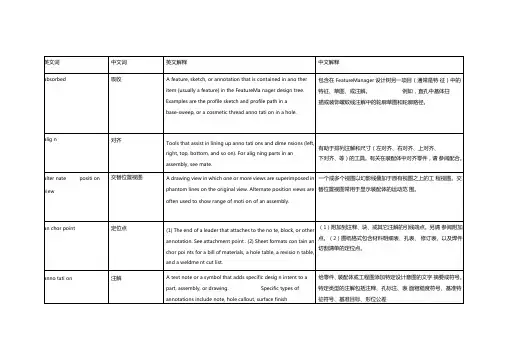

术语表（Glossary）A吸收（absorbed）。

包含在 FeatureManager 设计树另一项目（通常是特征）中的特征、草图、或注解。

例如，直孔中基体扫描或装饰螺蚊线注解中的轮廓草图和轮廓路径。

对齐（align）。

有助于排列注解和尺寸（左对齐、右对齐、上对齐、下对齐、等）的工具。

有关在装配体中对齐零件，请参阅配合。

交替位置视图（alternate position view）。

一个或多个视图以幻影线叠加于原有视图之上的工程视图。

交替位置视图常用于显示装配体的运动范围。

定位点（anchor point）。

(1) 附加到注释、块、或其它注解的引线端点。

另请参阅附加点。

(2) 图纸格式包含材料明细表、孔表、修订表、以及焊件切割清单的定位点。

注解（annotation）。

给零件、装配体或工程图添加特定设计意图的文字摘要或符号。

特定类型的注解包括注释、孔标注、表面粗糙度符号、基准特征符号、基准目标、形位公差符号、焊接符号、零件序号以及层叠零件序号。

只应用于工程图的注解包括中心符号线、注解中心线、区域剖面线以及块。

外观标注（appearance callouts）。

在所选的项目下显示面、特征、实体和零件的颜色和纹理的标注，是一种编辑颜色和纹理的快捷方式。

区域剖面线（area hatch）。

应用到一所选的面或工程图中一关闭的草图上的剖面线样式或填充。

另请参阅剖面线。

装配体（assembly）。

零件、特征以及其它装配体（子装配体）在里面配合在一起的文档。

零件和子装配体位于不同的文件内。

例如，活塞是一个可在装配体内与其它零件，如连杆或室，相配合的零件。

此活塞装配体然后可在发动机装配体中用作子装配体。

SolidWorks 装配体文件名称的扩展名为 .SLDASM。

另请参阅子装配体、配合。

附加点（attachment point）。

依附到模型（如依附到边线、顶点、或面）或工程图纸的引线的端点。

参阅定位点（anchor point）。

基准轴（axis）。

可用来生成模型几何体、特征、或阵列的直线。

轴可以无数方法制作，包括使用两个基准面的交叉处。

另请参阅临时轴、参考几何体。

B零件序号（balloon）。

在装配体中标注零件，通常包括一项目号和数量。

在工程图中，项目号与材料明细表(BOM)中的行数关联。

另请参阅成组的零件序号。

基体（base）。

零件的第一个实体特征。

基准尺寸（baseline dimensions）。

从工程图中的相同边线或顶点所测量的尺寸组。

请参阅尺寸链。

折弯（bend）。

钣金零件中的特征。

从圆角、圆柱面、或圆锥面生成的折弯为圆角折弯；从绘制的直线所生成的折弯为尖角折弯。

斜面（bevel）。

请参阅倒角。

材料明细表（bill of materials）。

插入到工程图内以记录在装配体中所使用的零件之表格。

混合（blend）。

请参阅圆角。

块（block）。

用户仅对工程图所定义的注解。

块可能包括文字、草图实体（除了点之外）、以及区域剖面线。

块可以保存在一文件内供以后使用，如自定义标注或公司标志。

明细表（BOM）。

请参阅材料明细表。

自下而上设计（bottom-up design）。

一装配体造型技术，您生成零件，然后将之插入到装配体。

另请参阅自上而下的设计。

边界框（bounding box）。

一想象由 SolidWorks 所生成的框，完全包揽模型、零部件、或工程视图。

断开的剖视图（broken-out section）。

通过将材料从闭合的轮廓（通常为样条曲线）移除而展现工程视图的内部细节的工程图视图。

C型腔（cavity）。

请参阅模具。

中心符号线（center mark）。

一标记圆或圆弧中心的十字。

中心线（centerline）。

中心线以双点画线标记草图或工程图中的对称轴。

倒角（chamfer）。

斜切所选的边线或顶点。

您可将倒角应用到草图和特征。

子特征（child）。

与先前建立的特征相关的从属特征。

例如，孔边线上的倒角为父孔的子特征。

单击-单击（click-click）。

当您绘制草图时，如果您单击第一个点并释放指针，您则位于单击-单击模式。

移动指针并再次单击以定义草图顺序中的下一个点。

单击-拖动（click-drag）。

当您绘制草图时，如果您单击第一个点并拖动指针，您则位于单击-拖动模式。

当您释放指针时，草图实体被完成。

闭环轮廓（closed profile）。

也称为闭环轮廓线。

为无显现端点的草图或草图实体。

例如，圆或多边形。

解除爆炸（collapse）。

与爆炸相反。

解除爆炸操作将爆炸的装配体零件返回到其正常位置。

碰撞检查。

为检测零部件移动或旋转时零部件之间碰撞的装配体功能。

当一零部件上的实体与另一零部件上的任何实体相冲撞时，则发生碰撞。

零部件（component）。

装配体中的任何零件或子装配体。

配置（configuration）。

单个文档内的零件或装配体的变量。

变量可能包括不同的尺寸、特征和属性。

例如，螺栓的一单一零件可能包含不同直径和长度的配置。

请参阅系列零件设计表。

ConfigurationManager。

位于 SolidWorks 窗口左边，为生成、选择和查看零件和装配体配置的手段。

constraint（约束）。

请参阅几何关系。

构造几何体（construction geometry）。

草图实体的特征，意为实体用于生成其它几何体，但在生成特征中本身不被使用。

请参阅参考几何体。

连续性（continuity）。

连续以不同层次定义，曲线使用层次 C0、C1 等，而曲面和面则使用层次 G0、G1。

相交的曲线可说成为具有 C0 连续性，或接触连续性。

相切的曲线具有 C1 连续性，或相切连续性。

曲率半径变化率与相交时相同的曲线具有 C2 连续性，也描述为曲率连续。

您还可将曲率连续用于生成混合面圆角。

带边相切的放样为 G1 层的好例子。

坐标系（coordinate system）。

为平面系统，用来给特征、零件、和装配体指定笛卡尔坐标。

零件和装配体文件包含默认坐标系；其它坐标系可以用参考几何体定义，用于测量工具以及将文件输出到其它文件格式。

装饰螺纹线（cosmetic thread）。

代表螺纹线的注解。

剖面线（crosshatch）。

应用到诸如剖面视图或断开的剖视图之类工程视图的图案（或填充）。

曲率（curvature）。

曲率等于曲线半径的反量。

曲率可以根据局部半径（通常是曲面的半径）以不同的颜色显示。

切除（cut）。

通过拉伸、旋转、放样、扫描、加厚、型腔等操作从零件上移除材料的特征。

D悬空（dangling）。

未求解的尺寸、几何关系、或工程图剖面视图。

例如，如果一几何体标注了尺寸，而几何体以后被删除，则尺寸成为悬空。

自由度（degrees of freedom）。

没有由尺寸或几何关系定义的几何体可自由移动。

在 2D 草图中，有三种自由度：沿 X和 Y 轴移动，以及绕 Z 轴旋转（垂直于草图平面的轴）。

在 3D 草图及装配体中，有六种自由度：沿 X、Y 和 Z 轴移动，及绕 X、Y 和 Z 轴旋转。

请参阅欠定义。

派生零件（derived part）。

派生零件是直接从现有零件生成并由外部参考引用连接到原始零件的新零件。

对原始零件所作的更改将反映在派生的零件内。

派生的草图（derived sketch）。

同一零件或同一装配体内的草图副本，此副本连接到原始草图。

对原始草图所作的更改将反映在派生的草图内。

Design Clipart。

Design Clipart 使用 'SolidWorks 搜索'搜索特定的文件夹，查找和分解文件，并提取 SolidWorks 中您可以重复使用的数据。

设计库（Design Library）。

位于任务窗格，设计库为可重新使用的要素（如零件、装配体等）提供一中央位置。

系列零件设计表（design table）。

为 Excel 电子表格，用于在零件或装配体文件中生成多个配置。

请参阅配置。

分离工程图（detached drawing）。

乃工程图格式，可以允许打开并使用工程图而不必将相应模型装入内存。

模型根据需要装入。

局部视图（detail view）。

一大型视图的一部分，通常比原有视图比例要大。

尺寸线（dimension line）。

线形尺寸线参考尺寸文字到尺寸延伸线，表明正被测量的实体。

角度尺寸线直接参考尺寸文字到被测量的对象。

DimXpertManager。

此位于 SolidWorks 窗口的左侧，是管理使用零件的DimXpert 所生成的尺寸和公差的工具。

零件的 DimXpert（DimXpert for parts）。

一组用于按照 ASME Y14.41-2003 标准的要求对零件应用尺寸和公差的工具。

停放点（dock point）。

注解上的一个点，由带虚线的红方块显示，您可在此附加多转折引线。

文档（document）。

包含零件、装配体、或工程图的文件。

拔模（draft）。

面锥剃或角度的度数，通常应用到模具或铸件。

工程图（drawing）。

3D 零件或装配体的 2D 展现。

SolidWorks 工程图文件名称的扩展名为 .SLDDRW。

工程图图纸（drawing sheet）。

工程图文档中的一页。

从动尺寸（driven dimension）。

请参阅参考尺寸。

驱动尺寸（driving dimension）。

也称为模型尺寸，为草图实体设定数值。

它还可控制距离、厚度、及特征参数。

动态间隙（Dynamic Clearance）。

为检测零部件移动或旋转时零部件之间间隙的装配体功能。

间隙为一零部件上的实体与另一零部件上的任何实体之间的最小距离。

E边线（edge）。

特征的单一外部边界。

边线法兰（edge flange）。

以单一操作将折弯与薄片组合的钣金特征。

封套（envelope）。

您根据其相对于封套体积的位置用来选择零部件的参考零部件。

封套在诸如材料明细表和质量属性之类的装配体操作中被忽略。

方程式（equation）。

使用如变量之类的尺寸名称在草图尺寸之间，或在特征参数之间（如拉伸特征的深度，或阵列中的实例个数）生成数学关系。

爆炸视图（exploded view）。

显示装配体的零部件相互间分离以展现如何装配结构。

输出（export）。

将 SolidWorks 文档以另一种格式保存以供在其它 CAD/CAM、快速原型、web、或图形软件应用程序里使用。

延伸线（extension line）。

从模型延伸的直线，表明尺寸测量自的点。

拉伸（extrude）。

线性凸出草图以将材料添加到一零件（在基体或凸台里）或从零件上移除材料（在切除或孔里）的特征。

F面（face）。

模型或曲面的所选区域（平面与否），模型或曲面带有边界，可帮助定义模型或曲面的形状。
