电子围栏双防区视频联动方案

脉冲电子围栏报警系统设计方案第一部分：技术建议书内容一、前言随着科学技术的不断发展，安全防范技术的应用已深入到各个领域，过去采用单一的防范手段已经不能满足现代化管理的要求。

当今世界安全防范技术现代化发展的方向是将周界报警、图像监控等经电脑管理中心综合在一起，形成一个现代化、多功能、全天候的动态管理系统。

脉冲电子围栏是周界安防系统的一种，具有威慑、阻挡、报警三重功能，安装在变电站、工厂、仓库、军事设施、机场、学校、别墅区等处周围，用以防范入侵。

电子围栏的阻挡作用首先体现在威慑功能上，金属线上悬挂警示牌，一看到便产生心理压力，且触碰围栏时会有触电的感觉，足以令入侵者望而却步；其次电子围栏本身又是有形的屏障，安装适当的高度和角度，很难攀越；如果强行突破，主机会发出报警信号。

脉冲电子围栏主机有两组信号：一组现场的报警声会使入侵者更加惊恐，另一组信号传送到监控中心。

电子围栏，有别与传统的红外对射、高压电网等周界报警系统，本产品具有安全、可靠、使用美观、维护方便、操作简单等众多优点。

从安装调试、维护、使用寿命等综合因素来考虑显然比现有的周界安防产品是一个更好的选择。

二.设计原则本小区电子围栏周界防范系统方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。

并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。

本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。

其具有以下原则：2.1.系统设计思路在本方案的设计中，根据实际情况，我们主要重点考虑到如下几个方面。

2.1.1可靠性电子围栏周界防范系统必须保证系统运行的高度可靠性，尤其在夜晚或节假日，必须做到万无一失。

我们在进行系统设计时，采用多种技术互补，在确保系统可靠的同时，提供系统备份功能，从多个方面、多种技术层面来确保系统稳定工作。

系统的关键设备均选用知名品牌公司的产品，前端设备和终端控制设备为同一公司产品，系统的一致性好。

在结构上采用模块化设计原则，可靠性达到很好的保证。

2.1.2先进性电子围栏周界防范系统承担着场区内安全防范的重要任务，要对大的范围及场面进行安全防范，需要采用先进的技术来进行保障。

系统的先进性是该系统最突出的特点，采用最新的技术和理念构成系统的整体框架。

前设备的布局合理。

系统具有操作简单、没有延时等优点，同时在系统的数字化技术的运用上具有前瞻性，具有诸多创新点。

系统采用模块化设计、集群式管理的设计思想，确保系统在技术含量、系统功能等方面处于领先水平。

2.1.3稳定性从电子围栏周界防范系统的规模上来讲，传输距离远、设备多、功能强，所以稳定性是一个重要的指标。

系统施工的每个环节及安装质量等都将影响其稳定性，需要制订完善的施工方案、加强工程质量监督及设备管理、设备维护等措施。

使用成熟的技术和产品，使系统更符合业主的使用要求。

2.1.4完整性系统的设计考虑到各个技术层面及防范的要求，同时考虑到诸如距离远、现场环境存在巨大差别、防范范围大等防范的要求，根据不同的对象来设计，系统应是一个完善的设计方案；同时还要从企业发展的角度来统筹考虑方案，以满足生产及安全防范系统的更高需求。

2.1.5系统开放、升级及扩展性该---高新技术---电子围栏周界防范系统方案的设计应该既从目前现状出发，也要着眼于系统的未来升级和拓展的功能需求。

采用模块化插板设计，广泛采用计算机网络技术，使系统升级、拓展便于实现。

系统服务器可于公司内部局域网联接。

2.1.6经济性操作简便、功能完善。

在本方案设计中，所选设备首先考虑其功能性的满足，并同时考虑其实用性、经济性，强调系统性能性价比。

我们设计的系统在数字技术上的应用具有一定前瞻性，增强了系统网络功能，但并没有增加特殊设备，没有提高系统造价，系统的经济性得到很好体现。

2.1.7系统操控灵活性该电子围栏周界防范系统属安全防范系统，应体现方便而易控制的操作特性。

系统的各级操作，均提供一个人性化的简捷界面，切实满足用户对系统功能和操作上的要求，尤其在遇到突发事件时，系统备有相应的应急操作方案，同时系统的兼容性能适应各种设备的要求，便于与其它系统之间实现系统的集成，组成整个企业的安全生产及安全防范的联动控制系统。

在设备选型上选择成熟产品，真正做到系统操作易学易用、使用及维护方便等。

2.2.系统整体功能概述电子围栏周界防范系统由脉冲电子围栏主机（也叫围栏控制器或脉冲发生器）、前端（带脉冲高压的围栏）与报警信号的传输三部分组成。

主机产生脉冲高压供给电子围栏以探测入侵者，并能发出报警信号；电子围栏前端包括终端杆、承力杆、合金线、紧线器、线线连接器、绝缘子、警示牌、固定件等。

本系统设备控制需要高效率、准确及可靠。

本系统通过中央控制系统对各子系统运行情况进行综合防范，时时动态撑握报警情况。

电子围栏大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。

2.3.系统性能本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。

电子围栏周界防范系统对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。

根据武警部队的环境需要,并接合功能需求建立本电子围栏周界防范系统。

产品功能特点：●＞1s 周期性脉冲形式高压输出以保证安全。

● BL-polar双极性技术：每条线上有电压，相临两线之间有压差。

●高/低压输出脉冲手动切换、远程设备控制切换功能。

● RS485总线控制、键盘、计算机、网络等多种远程集中管理方案。

●具有可输出DC12V警号及常开/常闭的短路、断线、防拆报警功能。

● 1-5级可用户设定的报警灵敏度,且1级灵敏度时误报警率＜1%。

●可选4AH 续航电池保证市电停电后持续工作8小时。

工作环境指标：●工作电源：50Hz AC180V ~ 240v●工作温度：-40 ~ +50℃●存储温度：-50 ~ +120℃●工作湿度：≤95%输出脉冲指标：●输出高压脉冲峰值：5KV～10KV●输出低压脉冲峰值：700～1000V●脉冲电流峰值：≤10A●脉冲持续时间：≤0.1s●脉冲间隔时间：＞1s●单个脉冲输出最大电量：2.5mC●单个脉冲输出最大能量：≤5.0J●系统功耗：＜15W三.设计规范和依据《安全防范工程技术规范》GB 50348-2004《上海市重点单位重点部位安全技术系统要求防范》DB31/329.5-2005《防盗报警控制器通用技术条件》GB 12663-2001《安全防范工程技术规范》GB 50348-2004《入侵探测器第1部分：通用要求》GB 10408.1－2000《入侵探测器第4部分：主动红外入侵探测器》GB 10408.4－2000《防盗报警控制器通用技术条件》GB 12663-2001《安全防范系统验收规则》GA 308-2001《安全防范工程程序与要求》GA/T 75-94《入侵报警系统技术要求》GA/T 368-2001《报警系统电源装置、测试方法和性能规范》GB/T 15408-1994《安全防盗报警设备安全要求和试验方法》GB/T 16796-1997《民用建筑电气设计规范》JGJ/T16-92《电气装置安装工程接地装置施工及验收规范》GB6510-92《工业企业通讯接地设计规范》GBJ79-85《智能建筑弱电工程设计施工图集》GJBT-471《智能建筑设计标准》GB/T50314-2000《弱电工程通用技术标书》DG/TJ08-603-2002《智能建筑弱电工程设计施工图集》《电气装置安装工程电缆线路施工及验收规范》GB50168-92《建筑物防雷设计规范》GB50057-94《安全防范工程程序与要求》GA/T75-94《安全防范系统通用图形符号》GA/T74-2000《建筑电气安装工程质量检验评定标准》GYT253-88第二部分：电子围栏周界防范系统一.方案设计原理1.1.系统构成及原理电子围栏周界防范系统分别由前端系统、传输系统、控制系统三个部分构成,其原理如以下系统图：电子围栏周界防范系统示意图1.2.用户需求分析根据用户需求，充分考虑了本系统高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点，并根据实地环境及未来的发展趋势，结合我公司从事过的多个工程所积累的经验，以及相关产品的性能等因素，对本方案进行实施。

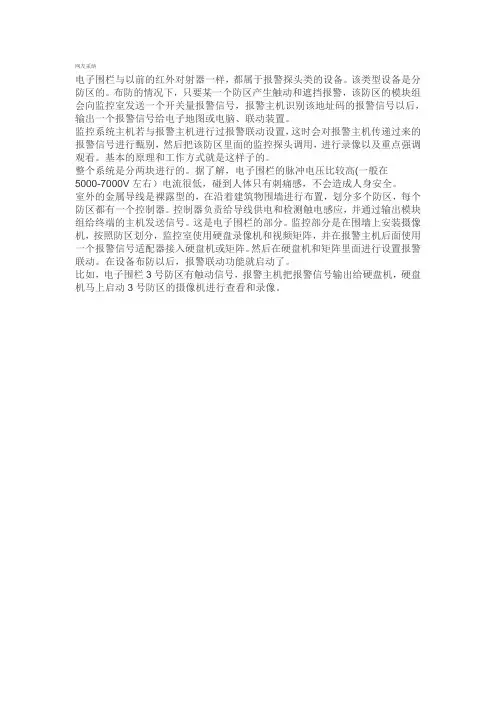

小区周界是500米，系统设计有8个防区，分别设计在武警部队周围;以保证场区警力可以有效地杜绝隐患发生.1.3.设备清单及报价（见符表电子围栏系统设备报价）1.4.电子围栏视频联动一旦有非法入侵者强行翻越小区围墙，电子围栏将迅速发出报警、联动信号，报警信号通过传至安装在室内的报警主机，由主机鸣响警笛，并通过联动控制器联动硬盘录像机，将报警联动摄像机传回的现场彩色视频图像信号录制在硬盘录像机内的存储介质上，同时将现场彩色图像切换至监视器主画面，使安保人员直接观看到报警现场的图像，以便及时地采取正确的处理措施。

通常情况下，非法入侵者一旦触发报警系统，会被警笛声恐吓到，一般都会终止非法入侵行为，使案件的发生得以避免，实现了安防系统的真正防护作用。

若因其他原因造成误报警，值班人员可通过监看监视器主画面显示的现场图像以排除误报警发生时的无效出警。

即避免了小区内人身财产受到侵害，同时又清晰地记录了入侵者作案的过程，以便日后能够给公安部门侦破案件提供强有力的证据，使周界安防系统的作用得到最大的发挥。

系统的基本作用及工作过程：用4套宏润众达电子围栏控制器将小区外围墙围起来，构成周界报警阻挡系统。

如有非法入侵者翻越小区围墙，电子围栏的高压电击可以起到阻挡的作用，同时会发出报警信号、联动信号，报警信号通过传输到HD-SK679报警主机，报警主机键盘迅速显示出报警的准确防区编号等信息，主机的报警输出端口驱动警笛鸣响烁。

安装在室内的报警联动模块启动硬盘录像机对入侵者翻越现场的图像进行录像，并且将现场的图像切换成大画面显示在主监视器上，完成报警录像联动、报警图像切换联动的功能。

显示入侵者翻越的围墙位置，使值班人员立刻确定报警现场的地理位置及获得准确的报警现场图像信息，并及时进行处理。

视频报警报警信号并可以通过int网远程监控，同时报警主机该系统完全改变了传统周界安防系统的单纯报警模式，不但使周界报警系统具有阻挡功能并且可视化，因此避免了因误报造成的无效出警，系统更加具有实用性，可靠性大幅提高，由于及时记录了入侵者的入侵过程，并且是高清晰度的彩色画面，对日后的案件侦破工作提供了强有力的证据。
