边坡柔性防护方案

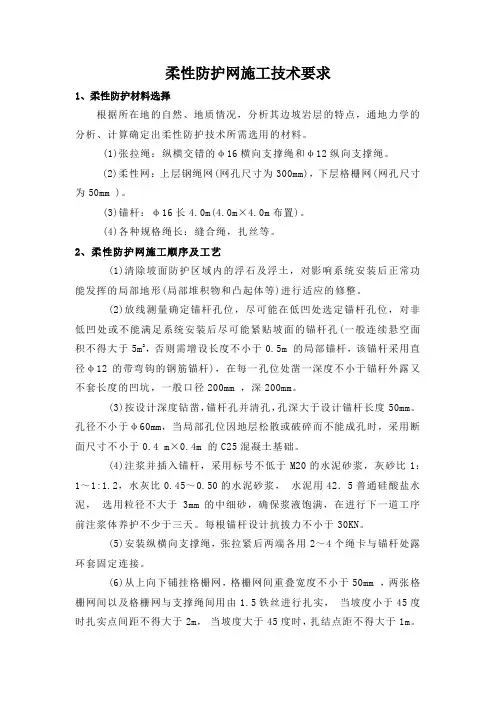

柔性防护网施工技术要求
柔性防护网施工技术要求1、柔性防护材料选择根据所在地的自然、地质情况,分析其边坡岩层的特点,通地力学的分析、计算确定出柔性防护技术所需选用的材料。
(1)张拉绳:纵横交错的φ16横向支撑绳和φ12纵向支撑绳。
(2)柔性网:上层钢绳网(网孔尺寸为300mm),下层格栅网(网孔尺寸为50mm )。
(3)锚杆:φ16长4.0m(4.0m×4.0m布置)。
(4)各种规格绳长:缝合绳,扎丝等。
2、柔性防护网施工顺序及工艺(1)清除坡面防护区域内的浮石及浮土,对影响系统安装后正常功能发挥的局部地形(局部堆积物和凸起体等)进行适应的修整。
(2)放线测量确定锚杆孔位,尽可能在低凹处选定锚杆孔位,对非低凹处或不能满足系统安装后尽可能紧贴坡面的锚杆孔(一般连续悬空面积不得大于5m2,否则需增设长度不小于0.5m 的局部锚杆,该锚杆采用直径φ12的带弯钩的钢筋锚杆),在每一孔位处凿一深度不小于锚杆外露又不套长度的凹坑,一般口径200mm ,深200mm。
(3)按设计深度钻凿,锚杆孔并清孔,孔深大于设计锚杆长度50mm。
孔径不小于φ60mm,当局部孔位因地层松散或破碎而不能成孔时,采用断面尺寸不小于0.4 m×0.4m 的C25混凝土基础。
(4)注浆并插入锚杆,采用标号不低于M20的水泥砂浆,灰砂比1:1~1:1.2,水灰比0.45~0.50的水泥砂浆,水泥用42.5普通硅酸盐水泥,选用粒径不大于3mm的中细砂,确保浆液饱满,在进行下一道工序前注浆体养护不少于三天。
每根锚杆设计抗拔力不小于30KN。
(5)安装纵横向支撑绳,张拉紧后两端各用2~4个绳卡与锚杆处露环套固定连接。
(6)从上向下铺挂格栅网,格栅网间重叠宽度不小于50mm ,两张格栅网间以及格栅网与支撑绳间用由1.5铁丝进行扎实,当坡度小于45度时扎实点间距不得大于2m,当坡度大于45度时,扎结点距不得大于1m。
(7)从上向下铺设钢绳网并缝合,缝合绳为直径18mm钢绳,每张钢绳网均用缝合绳与四周支撑绳进行缝合并预张拉,缝合绳两端各用两个绳卡与网绳进行固定连接,详大样图。
三维柔性生态边坡防护技术
2 施 工工 艺 流 程及 技 术 要 求
绿 化生态 袋灌满 植 物生长 所需 的介 质 , 用 钢筋
2 . 4 生态袋回填 土的要 求
回填 土一般 采用 基巢 挖 出的土 , 但 不能含 有有 机杂 质 , 使 用前 应过筛 , 含 水率 一般 为 1 6 左右 。
2 . 6 喷播要 求
喷播是将 种 子和植 物 生长所 需 的各 种液体 物 、 粉质 物 、 纤 维物 、 颗粒 物均匀 混合 , 通过 大功率 喷射
对边 坡测量 放 线 , 检查 坡 脚 基 础 状 况 , 基 础 承
载力应不低于 1 4 0 K P a , 对不满足地基承载力要求
2 . 1 施 工 准备
生态袋 及绿化 材料 在土 场装 袋并 密封完 毕 , 把
种植土填到离袋 口大约 7 ~1 0 c m处 , 装填过程中
要将 生态袋装 得尽 可能 饱满 , 达到 生态 袋填 后 的要 求, 以节约 生 态 袋 的 用 量 确 保 后 期 施 工 质 量 及 效
2 . 3 生态袋的安装要 求
* 收 稿 日期 : 2 O 1 2 一O 8 一O 1
2 0 1 3 . 1
湖
北
林
业
科
技
7 5
用 U 型铁丝 钉 固定 , 一 防 止雨 水 冲 刷 , 二 防止 水分 蒸 发过 快 , 三 保温 利于 种子 发芽 。 ( 2 ) 根据 天气 情 况 向坡 面 洒 水 , 确 保 无 纺 布 湿 润, 进 一 步保 证 种 子 萌发 。播 种 后 的第 1个 星期 , 应保证 每 天浇 3遍水 , 第2 、 3星期 可减 少 为每 天浇
边坡主动柔性防护网施工工法
边坡主动柔性防护网施工工法一、引言边坡主动柔性防护网是一种在边坡工程中常用的防护措施。
它采用柔性材料构成的防护结构,以抵抗边坡的滑坡、塌方等不稳定行为,保护边坡的稳定和安全。
本文将介绍边坡主动柔性防护网的施工工法。
二、材料准备1. 高强度柔性防护网:选择抗拉强度高、耐久性好的柔性防护网,一般采用聚酯纤维材料制成。
2. 钢丝绳:采用强度较高的钢丝绳,用于固定柔性防护网于边坡上。
3. 打击锚:用于固定钢丝绳和网墙。
三、施工步骤1. 边坡准备:首先,需要对待施工的边坡进行清理和修整,确保边坡表面平整、无障碍物。
同时,对边坡进行稳定性分析,确定所需防护网的尺寸和设置位置。
2. 布设钢丝绳:根据设计要求,将钢丝绳固定在边坡上,形成钢丝网的主要框架。
将钢丝绳设置成合适的水平、垂直方向,在边坡上开挖锚孔并通过打击锚将钢丝绳固定。
3. 安装柔性防护网:根据设计要求,将柔性防护网沿着钢丝绳的方向进行拉伸,确保网墙的紧密性和平整度。
使用特殊的连接件将柔性防护网与钢丝绳连接起来,以增强系统的稳定性。
4. 固定边坡防护网:采用打击锚将柔性防护网固定在边坡上,增加整个防护系统的牢固性和稳定性。
打击锚应均匀排布于钢丝绳上,并且需要确保打击锚的深度符合设计要求。
5. 后处理工作:进行边坡防护网的整体检查和调整,确保柔性防护网的拉力合适,并且无松动现象。
根据需要,可以采用植被覆盖或其他措施美化边坡。
四、施工注意事项1. 施工前应仔细查看设计图纸和施工说明,确保施工符合设计要求。
2. 施工过程中需要严格控制柔性防护网的张力,以保证其使用寿命和防护效果。
3. 施工完毕后应及时进行验收,确保边坡防护网的质量和稳定性。
4. 施工过程中应注意安全,严禁高空作业和超负荷作业。
五、结论边坡主动柔性防护网作为一种常用的防护措施,为边坡工程提供了有效的保护。
通过正确施工工法,可以保证柔性防护网的稳定性和持久性。
在边坡工程中应充分考虑边坡防护网的选择和施工,以确保边坡的安全和稳定。
柔性主动防护网施工方案
柔性主动防护网施工方案柔性主动防护网是一种用于防止坡面边坡、岩石边坡和高边坡滑坡的工程技术措施,它通过借鉴植物化物理特性和工程措施,使边坡和施工地点表面形成多层结构,达到抵御滑坡作用的目的。
柔性主动防护网可以有效地控制水土流失,确保施工区域的安全稳定。
1.地质勘察:在开始施工之前,应进行详细的地质勘察,确定施工区域的地质情况,包括坡度、岩性、土质等。
根据勘察结果确定施工方案。
2.预处理:在施工前,对施工区域进行预处理。
首先清理施工区域,清除杂物和植物;然后对地表进行修整,确保边坡表面平整,并清理坡面积水;最后,进行地表加固,可以采用灌浆、喷涂等方法,强化地表的稳定性。
3.栅格网施工:栅格网是柔性主动防护网的关键组成部分,它可以将边坡支撑起来,并防止土壤流失。
栅格网可以采用高强度聚乙烯或聚丙烯等材料制成,具有良好的柔性和抗拉强度。
在施工时,首先确定栅格网的规格和尺寸,然后将栅格网展开到预定位置,并用钢钉或螺丝固定在地表上。
栅格网的安装应保持严格的平直度和紧密度,同时需要根据边坡的不同部位进行适当的加固,如栅格网的双倍交叉或增加固定点。
4.植被恢复:完成功能主动防护网的施工后,应进行植被恢复,以加强边坡的稳定性。
在植被恢复时,首先对边坡进行表面覆盖,可以使用草皮、植物毯等材料;然后进行植物种植,选择适应当地气候和土壤条件的植物进行种植;最后对植被进行养护,定期修剪和浇水,促进植物的生长。
5.定期维护:完成柔性主动防护网施工后,还需要定期进行维护工作,包括巡视、清理、修复等。
定期巡视可以及时发现边坡变形、破损等问题,加以修复;清理可以清除堆积在栅格网上的杂物和植物,保持栅格网的通透性;修复可以对损坏或老化的栅格网进行更换,以确保施工区域的安全稳定。
通过以上的柔性主动防护网施工方案,可以有效地控制边坡的滑坡风险,保护施工区域的安全稳定。
为了提高施工质量和效率,施工方案中的每个环节都需要认真执行,并严格按照规范要求进行操作。
柔性面层生态边坡防护工法
柔性面层生态边坡防护工法柔性面层生态边坡防护工法引言:随着城市化进程的加快和土地资源的匮乏,人们开始在山区进行大规模开发和建设。
而山区土地资源多为山体,其陡峭的坡面往往成为较大的问题。
陡峭的山坡容易发生滑坡、土石流等自然灾害,对生命财产和环境安全造成严重威胁。
为了解决这一问题,柔性面层生态边坡防护工法应运而生。
一、柔性面层生态边坡防护工法的定义柔性面层生态边坡防护工法是一种以生态工程原则为基础,采用柔性面层并辅以植被的方式对山坡进行防护的技术方法。
该工法通过增加山坡的稳定性,减少山体滑坡的风险。
二、柔性面层生态边坡防护工法的原理1. 柔性面层的作用柔性面层是某种特殊材料制成的薄膜,其具有较好的柔韧性和耐久性。
该面层可以增加山坡的抗滑性和稳定性,防止土壤的外移。
同时,柔性面层还能起到保护和维护土壤植被的作用。
2. 植被的作用植被可以增加土壤的固结性和保水性,减少土壤流失。
此外,植被能够吸收雨水中的营养物质,降低土壤中的含水量,减轻山体的负荷,进一步增加山坡的稳定性。
三、柔性面层生态边坡防护工法的实施步骤 1. 前期工作:在实施柔性面层生态边坡防护工法之前,需要进行详细的勘测,了解山坡的地质条件和水文条件,并根据具体情况选择合适的防护方案。
2. 施工准备:施工前,需要清理山坡表层的杂草和垃圾,并修整山坡的外形,使其符合设计要求。
3. 安装柔性面层:选择合适材料的柔性面层,按照设计要求进行铺设,保证与山坡表层紧密贴合,并进行良好的固定。
4. 植被种植:在柔性面层上进行植物的种植,选择适应当地气候和土壤条件的植物,提高植被的适应能力和生长速度。
同时,还需进行养护工作,确保植被的生长。
四、柔性面层生态边坡防护工法的应用范围柔性面层生态边坡防护工法适用于陡峭山坡、河岸、高速公路边坡等具有较高风险的地区。
此外,该工法还适用于保护土地资源和生态环境,防止土壤侵蚀,减少水土流失。
五、柔性面层生态边坡防护工法的优势1. 成本低廉:与传统的土石方工程相比,柔性面层生态边坡防护工法的成本相对较低,节约了大量的人力和物力资源。
SNS边坡柔性防护系统.pdf

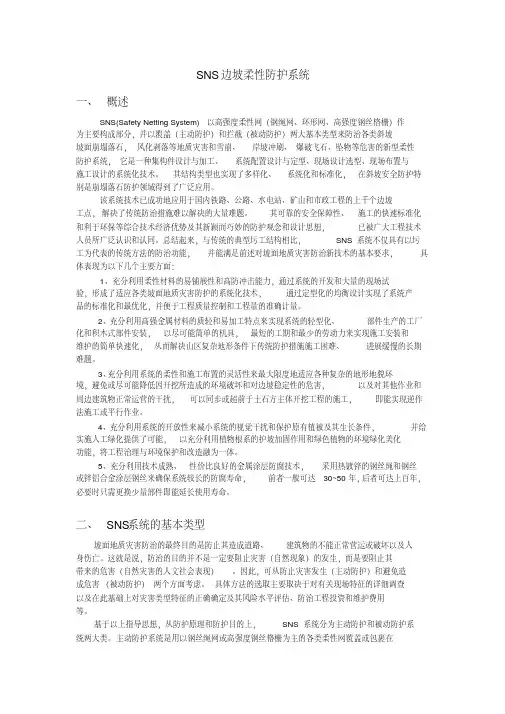

SNS边坡柔性防护系统一、概述SNS(Safety Netting System) 以高强度柔性网(钢绳网、环形网、高强度钢丝格栅)作为主要构成部分,并以覆盖(主动防护)和拦截(被动防护)两大基本类型来防治各类斜坡坡面崩塌落石,风化剥落等地质灾害和雪崩、岸坡冲刷、爆破飞石、坠物等危害的新型柔性防护系统,它是一种集构件设计与加工、系统配置设计与定型、现场设计选型、现场布置与施工设计的系统化技术。
其结构类型也实现了多样化、系统化和标准化,在斜坡安全防护特别是崩塌落石防护领域得到了广泛应用。
该系统技术已成功地应用于国内铁路、公路、水电站、矿山和市政工程的上千个边坡工点,解决了传统防治措施难以解决的大量难题。
其可靠的安全保障性、施工的快速标准化和利于环保等综合技术经济优势及其新颖而巧妙的防护观念和设计思想,已被广大工程技术人员所广泛认识和认同。
总结起来,与传统的典型圬工结构相比,SNS系统不仅具有以圬工为代表的传统方法的防治功能,并能满足前述对坡面地质灾害防治新技术的基本要求,具体表现为以下几个主要方面:1、充分利用柔性材料的易铺展性和高防冲击能力,通过系统的开发和大量的现场试验,形成了适应各类坡面地质灾害防护的系统化技术,通过定型化的均衡设计实现了系统产品的标准化和最优化,并便于工程质量控制和工程量的准确计量。
2、充分利用高强金属材料的质轻和易加工特点来实现系统的轻型化、部件生产的工厂化和积木式部件安装,以尽可能简单的机具,最短的工期和最少的劳动力来实现施工安装和维护的简单快速化,从而解决山区复杂地形条件下传统防护措施施工困难、进展缓慢的长期难题。
3、充分利用系统的柔性和施工布置的灵活性来最大限度地适应各种复杂的地形地貌环境,避免或尽可能降低因开挖所造成的环境破坏和对边坡稳定性的危害,以及对其他作业和周边建筑物正常运营的干扰,可以同步或超前于土石方主体开挖工程的施工,即能实现逆作法施工或平行作业。
4、充分利用系统的开放性来减小系统的视觉干扰和保护原有植被及其生长条件,并给实施人工绿化提供了可能,以充分利用植物根系的护坡加固作用和绿色植物的环境绿化美化功能,将工程治理与环境保护和改造融为一体。
边坡防护措施
高边坡防护措施根据高边坡现状,将需要加固防护的边坡分喷锚挂网防护和素喷混凝土防护两种类型;对边坡较高、坡面松散破碎严重,且破碎岩层较厚的地方采用喷锚网防护,而对那些边坡较低,只有少量裂缝,破碎不严重的地方则采用素喷混凝土防炉。
一、设计方案(1)喷射混凝土厚度采用10 cm,喷射混凝土标号为C20细石混凝土。
(2)锚杆采用Φ22钢筋;锚固深度视边坡岩层的破碎程度及破碎层的厚度而走,一般取 3.5m(为防止锚杆滑出,锚杆必须置于较好的岩层面以下一定深度);锚杆孔的深度应大于锚固深度20cm,并用1:3~l:4 的水泥砂浆固结;锚杆间距采用2.0m×2.0m,梅花型布置。
(3)钢筋网的孔眼尺寸采用20cm×20cm的方孔,钢筋网采用φ6 圆钢。
二、材料选择要求(1)水泥:应优先选用P.O42.5普通硅酸盐水泥;也可选用矿渣硅酸盐水泥或火山灰质硅酸盐水泥,水泥标号不得低于32.5#,性能符合现行水泥标准。
(2)砂:应采用坚硬耐久的中粗砂,细度模数宜大于2.5,含水率直控制在5%~7%。
(3)骨料:应采用坚硬耐久的碎石或卵石,粒径不宜大于15 mm;当采用碱性速凝剂时,不得使用含有活性二氧化硅的石材。
(4)外加剂:应选用符合质量要求的速凝剂,掺速凝剂后的喷射混凝土性能必须满足设计要求。
(5)水:混合水中不应含有影响水泥正常凝结与硬化的有害物质,不得使用污水以及pH值小于4的酸性水和含硫酸盐量按SO 计算超过水重1%的水。
三、混合料的配合比设计(1)水泥与砂石之重量比为1:2:2 ~1:2:3;(2)砂率宜为45%~55%;(3)水灰比宜为0.4~0.45;(4)速凝剂掺量应通过试验确定。
四、施工方法及技术措施喷锚网支护的施工程序是:搭设脚手→整修边坡→制作安装设施排水孔→第一次喷射混凝土→锚杆钻孔、注浆→挂网→第二次喷射混凝土→养护→拆除脚手架。
现把各工序的施工方法及技术措施简述如下:1、搭设脚手架脚手架搭设前必须先对现有边坡的稳定情况进行观察,确定安全后再搭设脚手架。
SNS柔性边坡防护网施工工艺
SNS柔性边坡防护网施工工艺一1、主动防护系统说明纵横交错的Ф12纵向支撑绳和Ф16横向支撑绳与4.5×4.5m正方形模式(边沿局部根据需要有时为4.5×2.5m)布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4.5×4.5m网格内铺设一张D0/08/300/4×4m(或4×2m)型钢丝绳网,每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧,该预张拉工艺能使系统对坡面施以一定的法向预紧压力,从而提高表层岩土体的稳定性,尽可能地阻止崩塌落石的发生,并将小部分落石限制在一定的空间内运动,同时,在钢绳网下铺设S0/2.2/50型格栅网,以阻止小尺寸岩块的塌落。
2、清理坡面人工配合机械对坡面防护区域的浮土及浮石进行清除;3 、放线测量确定锚杆孔位根据地形条件,孔间距可有0.3m的调整量,并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑,一般口径20cm,深20cm;4 、钻孔1)、锚孔钻进:成孔匀速钻进,严格控制钻孔速度,以防止钻孔弯曲和变形,钻进达到设计深度后,不停钻,在停止进尺的情况下,稳钻1-2分钟;2)、造孔精度要求a、孔径误差:造孔孔径大于90mm;b、孔深:锚孔设计深度大于5cm以上;c、当受凿岩设备限制时,构成每根锚杆的两股钢绳可分别锚入两个孔径不小于Ф35 mm的锚孔内,形成人字形锚杆,两股钢绳间夹角为15°~30°,以达到同样的锚固效果;5、钢绳锚杆制作1)、钢绳锚杆验收:锚杆下料后,应清除表面浮锈污物,油污和泥土;2)、在施工现场制作钢绳锚杆时,应根据进度做到随制随用,并注意防水、防污染。
6、灌浆及插入钢绳锚杆钢绳锚杆外露环套顶端不能高出地表,且环套段不能注浆,以确保支撑绳张拉后尽可能紧贴地表,采用M30水泥砂浆,孔内应确保浆液饱满,在进行下一道工序前注浆体养护不少于三天7、安装纵横向支撑绳张拉紧后两端各用2-4个(支撑绳长度不小于15米时为2个,大于30米时为4个,其间为3个)绳卡与锚杆外露环套固定连接。
边坡柔性防护方案
边坡柔性防护方案边坡柔性防护方案是指在防治边坡滑坡、塌方等自然地质灾害中,采用柔性材料进行加固和防护的一种技术手段。
它与传统的刚性防护方案相比,具有施工简便、造价低廉、环境友好等优势,能够有效保护边坡的稳定性和可持续发展。
边坡柔性防护方案通常包括以下几个方面的内容。
首先,边坡柔性防护方案的设计应根据边坡的地质结构、养护条件、荷载条件等因素进行全面考虑。
在设计过程中,需要根据边坡的坡度、高差等参数,选择合适的柔性材料进行加固。
常见的柔性材料包括土工合成材料、草坪等,这些材料具有良好的抗拉强度和抗剪强度,能够很好地抵抗边坡的外部荷载。
其次,边坡柔性防护方案还应考虑到水土保持的问题。
在防护方案中,需要设置适当的排水系统,避免降雨水或地下水对边坡的侵蚀或渗透。
同时,还可以通过设置植被覆盖层或人工浇灌等方式,增加边坡的稳定性,防止水土流失和滑坡等意外事件的发生。
此外,边坡柔性防护方案还需要考虑到环境保护和生态保护的问题。
在选择柔性材料时,应优先选择环保材料,减少对环境的影响。
同时,在施工过程中,要避免过度破坏土地、山水资源等自然环境,保持生态平衡。
还可以通过在边坡上种植树木、草坪等植被,提高生态环境品质,促进生态系统的恢复和发展。
最后,边坡柔性防护方案还需要根据实际情况进行有效的监测和维护。
通过监测系统对边坡进行定期巡查和数据收集,及时发现问题并进行维护修复。
同时,对边坡的维护工作也应及时进行,及时修复病害,保持防护系统的正常运行。
综上所述,边坡柔性防护方案是一种有效的边坡防护技术,通过选择合适的柔性材料,并结合水土保持、环境保护和生态保护等因素,可以最大程度地提高边坡的稳定性和可持续发展能力。
然而,在实际工程中应根据具体情况综合考虑,选择最合适的防护方案,确保其安全、可靠性和经济性。
柔性边坡防护工程施工方案
一、工程概况本项目位于某地区,由于地质条件复杂,边坡稳定性较差,为确保边坡安全,减少地质灾害的发生,特制定本柔性边坡防护工程施工方案。
二、施工准备1. 施工组织(1)成立施工领导小组,负责施工过程中的组织、协调和管理工作。
(2)成立技术小组,负责施工技术指导和质量控制。
2. 施工材料(1)柔性边坡防护网:选用优质镀锌钢丝绳编织而成,具有良好的抗拉强度和耐腐蚀性。
(2)锚杆:选用高强度螺纹钢锚杆,锚杆长度、直径和锚固深度应符合设计要求。
(3)锚杆垫板:选用高强度、耐腐蚀的垫板,确保锚杆与边坡的紧密结合。
(4)膨胀螺栓:选用高强度、耐腐蚀的膨胀螺栓,用于固定锚杆。
(5)钢筋网:选用低碳钢焊接而成的钢筋网,用于增强边坡稳定性。
3. 施工工具(1)钻机:用于钻孔、锚杆安装。
(2)电焊机:用于锚杆垫板焊接。
(3)切割机:用于切割钢筋网。
(4)卷扬机:用于吊装、搬运材料。
三、施工工艺1. 钻孔:按照设计要求,在边坡上钻孔,孔径、孔深和孔位应符合设计要求。
2. 锚杆安装:将锚杆插入孔中,用钻机进行锚杆固定,确保锚杆与边坡紧密结合。
3. 锚杆垫板焊接:将锚杆垫板与锚杆进行焊接,确保锚杆垫板与锚杆的牢固连接。
4. 膨胀螺栓固定:将膨胀螺栓插入锚杆垫板孔中,进行固定,确保锚杆垫板与边坡的紧密结合。
5. 钢筋网铺设:将钢筋网铺设在锚杆垫板上,用切割机进行切割,确保钢筋网与锚杆垫板紧密贴合。
6. 柔性边坡防护网安装:将柔性边坡防护网铺设在钢筋网上,用缝合绳缝合,确保防护网与钢筋网的牢固连接。
四、施工质量控制1. 材料质量:严格按照设计要求选用优质材料,确保材料质量。
2. 施工工艺:严格按照施工工艺进行施工,确保施工质量。
3. 工程验收:施工完成后,按照设计要求进行工程验收,确保工程质量。
五、安全措施1. 施工现场设置安全警示标志,确保施工人员安全。
2. 施工过程中,严格遵守操作规程,确保施工安全。
3. 定期对施工人员进行安全培训,提高安全意识。
边坡防护有什么措施
边坡防护有什么措施边坡防护措施有什么?1、防护网施工:采用Φ22砂浆锚杆,锚杆长度4.0m,间距1.5×1.5m 梅花形布置,并挂钢筋网,钢筋直径Φ6.5,网格间距25×25cm,喷射C25早强混凝土,厚度10cm。
主动防护主动防护系统是以钢丝绳网为主的各类柔性网覆盖包裹在所需防护斜坡或岩石上,以限制坡面岩石土体的风化剥落或破坏以及为岩崩塌(加固作用),或将落石控制于一定范围内运动(围护作用)。
该系统的特点:具有高柔性,高防护强度,易铺展性。
适应任何坡面地形,安装程序标准化、系统化。
系统采用模切化安装方式,工期短,施工费用低。
系统材料的特殊制造工艺和高防腐防锈技术,决定了系统的超高寿命。
系统能将工程队环境的影响降到最低点,其防护区域可以充分的保护土体、岩石的稳固,便于人工绿化,有利于环保。
主动防护网结构配置:钢丝绳网、钢丝绳锚杆、支撑绳、缝合绳、钢丝格栅网。
主动防护网主要型号:GAR1、GAR2、GPS1、GPS2。
被动防护系统:被动防护是由钢丝绳网、环形网、(需拦截小块落石时附加一层铁丝格栅)、固定系统(锚杆、拉锚绳、基座和支撑绳)减压环和钢柱四个主要部分构成。
钢柱和钢丝绳网连接组合构成一个整体,对所防护的区域形成面防护,从而阻止崩塌岩石土体的下坠,起到边坡防护作用。
被动防护系统的特点:系统的柔性防护和拦截强度足以吸收和分散传递石的冲击动能,减压环的设计和采用使系统的冲力得到进一步提高。
系统的部件全部采用标准化的工厂生产,现场施工。
除小量的以锚杆安装为主体的基础施工外,主要为积木式安装。
使施工人员与机器设备减少,安装达到简便易行,从而缩短工期。
被动防护结构配置:钢柱、支撑绳、拉锚绳那、缝合绳、减压环被动防护网的型号:RX-025、RX-050、RX-075RXI-025、RXI-050、RXI-075、RXI-100、RXI-150、RXI-200等。
环型网防护网:环型网系统是被动防护系统的一个特殊的分支,它具有比普通被动防护系统强度更高的特点。
边坡柔性防护方案简介
柔性落石防护措施简介柔性落石防护措施,根据防护机制的不同,大致可分为三类:引导挂网系统;主动防护系统;被动防护系统。
一、引导挂网系统1、引导挂网系统:顶部布置一排锚杆,先固定顶部支撑绳,将柔性金属网直接悬挂于可能发生落石的坡面上,通过限制落石的运动轨迹与范围,防止落石弹跳,危及坡底防护对象,并将落石引导至坡底的落石槽或兜集在坡底,待到落石积累到一定量时再进行集中清理。
坡底有落石槽 坡底没有落石槽,可在底部加一排锚杆图1 引导挂网系统结构示意图 2、工程案例照片顶部支持绳 顶部锚杆金属网面落石槽底部锚杆照片1 公路边坡防护--坡底用锚杆封闭照片2 铁路边坡防护--坡底没有布置锚杆照片3 公路边坡防护--坡底用锚杆封闭照片4 铁路边坡防护--坡底用锚杆封闭二、主动防护系统主动防护系统:主要由分布于整个边坡的系统锚杆与柔性金属网组成。
系统锚杆对坡面松散层起主要加固作用,锚杆长度可根据实际工况选择合适的长度(一般不超过3m),间距2m~4.5m不等;柔性金属网铺挂在坡面上,并与锚杆连接,利用自身的柔性顺应坡面起伏紧贴坡面,同时金属网可以保证锚杆间松动块体不发生位移而脱落,从源头上防止落石灾害的发生。
图2 主动防护系统作用机制示意图1、STG主动防护系统和GPS2主动防护系统目前、市场上主要有两种不同形式的主动防护系统:STG主动防护系统(图2)和GPS2主动防护系统(图3)。
图3 STG主动防护系统平面示意图图4 GPS2主动防护系统平面示意图两种类型的主动防护系统主要的几点区别(表1):表1 常见主动防护系统性能对比表(1)STG-HR型网STG-HR型网(后简称STG网)是按照一定间距将高强度钢丝绳沿纵向插入双绞合六边形钢丝网中,并与钢丝网同步编织而成的加筋型复合金属网。
图5 STG-HR 型网 图6 STG-HR 型网应用(2) 钢丝绳网钢丝绳网是由一根钢丝绳按照一定的顺序和方向盘绕交错、并在交错节点处单独固定形成的柔性金属网。
柔性被动防护网方案
安全防护-柔性被动防护网施工案批准:审核:校核:编制:二〇一五年十二月六日柔性被动柔性防护网施工措施一、概述为了防止XXX主墩、过渡墩桩基及承台施工时边坡上滚,同时为了防止XXX出口拌合站正常使用时边坡上滚,对下施工人员、设备及确保后期施工有序运行的安全,经过我单位现场查看,建议在XXX 下30米位置处设置一道长约180米高5米的柔性被动防护网(RX-075型),在XXX出口拌合站上设置一道长约95.5米高5米的柔性被动防护网(RX-075型)。
二、被动柔性网特点边坡柔性防护网以高强度柔性网作为主要构成部分,并以覆盖(主动防护)和拦截(被动防护)两大基本类型来防治各种斜坡坡面地质灾害和雪崩,岸坡冲刷,爆破飞,坠物等危害的柔性安全防护系统。
其中被动防护系统是由钢丝绳网、高强度铁丝格栅网、锚杆、工字钢柱、上下拉锚绳、减压环、底座及上下支撑绳等部件构成。
主要设置于斜坡上一定位置,用于拦截斜坡上的滚落物以避免其破坏拟保护的对象,因此也称为拦网。
系统由钢柱和钢绳网联结组合构成一个整体,对所防护的区域形成坡面防护。
当柔性网承受巨大冲量的时候,由于延长了作用时间,增大网点受力面积;同时,在局部受力时又整体承载,避免了局部集中受力而发生破坏。
三、被动柔性网施工工艺流程被动防护网施工工艺流程框图1、进行现场勘查,确定施工线路与施工顺序;2、清除或就地临时处理坡面防护区域的浮土及浮;3、首先放线测量确定锚杆及基座位置;然后进行基坑开挖与混凝土灌注(土质地层)及钻凿锚杆并清;4、安装程序为:基座及锚杆安装→钢柱及拉锚绳安装与调试→支撑绳安装与调试→钢绳网的铺挂与缝合→格栅网的铺挂。
四、 施工工序 1、现场踏勘,确定防护围,清除防护区域的浮、浮土2、放线,对钢柱和锚杆基础进行测量定位3、基座锚固 (1)基坑开挖,尺寸80×80×深80cm ,采用人工开挖,禁止爆破作业。
钢丝绳锚杆基坑尺寸100××深≥180cm , (2)放置钢筋笼(Φ16钢筋制作)及地脚螺栓锚杆(Φ22钢筋),灌注基础C20砼。
被动型柔性防护网边坡防护施工方案3
被动型柔性防护网边坡防护施工方案1.1.1.1.被动型柔性防护网简介被动型柔性防护性系统又称布鲁克拦石网,主要由基础(锚杆、混凝土基座)、挂网柱、高强度柔性网(菱形钢丝绳网、环形网、高强度钢丝格栅)等部分组成,并以覆盖(主动防护)和拦截(被动防护)两大基本类型来防治各类边坡地址灾害的柔性安全防护系统。
1.1.1.2.施工工艺流程被动型柔性防护网施工工艺流程详见下图。
现场调查设计位置调整测量放线清除危石边坡岩体钻孔锚杆安装、注浆锚杆质量检验基座混凝土施工钢立柱与锚固拉绳安装接缝及钢丝网拉伸试验钢丝绳网铺挂与拼接图8-14 被动防护网施工流程图图8-15 被动防护网示意图1.1.1.3.基础开挖清除危石由于周边环境复杂,基础开挖、清除危石作业采用人工手持风镐施工,开挖过程进行安全防护和交通管制,确保安全作业。
1.1.1.4.基础锚杆施工锚杆与地脚螺栓制孔(1)孔位在尽可能满足设计要求并减少开挖的基础上,充分利用原有地形地貌。
在确保系统稳定和所配置拉锚绳长度足够的基础上,允许灵活调整;每个基座的四根地脚螺栓锚杆间的纵横间距误差不大于5mm。
(2)孔深对地脚螺栓锚杆,孔深误差不大于±50mm;对钢丝绳锚杆,孔深不小于设计锚固长度50mm。
(3)钻孔方位被动防护网系统中的拉锚锚杆向下倾斜的角度不小于15°,并与拉锚绳方位一直;地脚螺栓锚杆与基座面垂直,偏斜误差不大于3°。
(4)清孔锚杆钻孔采用湿式钻孔作业,并用水将孔清洗干净。
(5)钢柱基础当需开挖基槽坑浇筑混凝土基础时,对覆盖层不厚的地方,开挖至基岩而尚未达到设计深度时,应在基槽内的地脚落实位置钻凿锚杆孔,待地脚螺栓插入基岩并注浆后再浇筑上部基础混凝土。
1.1.1.5.锚杆安装与注浆(1)锚杆杆体使用前需调直、除锈、除油。
(2)锚杆应位于钻孔中部;杆体插入孔内长度不小于设计规定的95%;地脚螺栓锚杆外露丝口端长度不小于80mm。
柔性主动防护网专项施工方案
柔性主动防护施工方案一、工程概况本工程位于S303线头道桥公路内侧, GPS2主动防护网1912m2; 二、编制依据:根据设计施工图根据公路边坡柔性防护系统根据现场实际地形地貌根据以往施工的类似工程三、施工准备本工程的施工难点在于边坡高且陡,岩层主要是破碎风化岩,安全隐患多;1、技术准备熟悉与会审施工图,编制施工方案,编制施工进度计划,编制材料采购计划,新技术、新材料的使用,施工场地的移交接受,现场控制点的设立与复核,现场临时设施的搭设,建临时水电线路2、主要施工仪器及检测设备计划3、主要机械设备计划空压机英格索兰17m317 m3台2 90钻机YG-80/天水台4 100水泵3D系列/上海台2 100注浆机JZB-2/河南3KW 台 2 100 手推车辆 5 100 钢管Ο42满足4、劳动力计划序号工种最大计划工作内容1 汽车司机 3 开工程车2 普工10 清理坡面、基座开挖、材料转运等3 脚手架工10 现场脚手架搭设、维护4 钻机操作工12 锚杆孔成孔5注浆工8 锚杆注浆6机械操作 4 搅拌机、空压机等机械操作维护7机电维修工 2 施工用电搭设、施工机械日常维修8测量工 2 试验、测量放线及控制观测9试验工 2 各种原材料、成品、半成品取样10安全护卫2负责道路畅通和现场安全维护11 挂网工20 铺设防护网四、SNS柔性边坡防护网施工工艺1、主动防护系统说明纵横交错的Ο12纵向支撑绳和Ο16横向支撑绳与4×4m正方形模式布置的锚杆相联结并进行预张拉, 支撑绳构成的每个4×4m网格内铺设一张D0/08/300/4×4m型钢绳网,每张钢丝绳网与四周支撑绳间用缝合绳缝合连结并拉紧,该预张拉工艺能使系统对坡面施以一定的法向预紧压力,从而提高表层岩土体的稳定性,尽可能地阻止崩塌落石的发生,并将小部分落石限制在一定的空间内运动,同时,在钢绳网下铺设S0/50型格栅网,以阻止小尺寸岩块的塌落;2、清理坡面:人工对坡面防护区域的浮土及浮石进行清除;3 、放线测量确定锚杆孔位根据地形条件,孔间距可有的调整量,并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑,一般口径20cm,深20cm;4 、钻孔A、锚孔钻进:成孔匀速钻进,严格控制钻孔速度,以防止钻孔弯曲和变形,钻进达到设计深度后,不停钻,在停止进尺的情况下,稳钻1-2分钟;B、造孔精度要求a、孔径误差:造孔孔径大于90mm;b、孔深:锚孔设计深度大于5cm以上;c、当受凿岩设备限制时,构成每根锚杆的两股钢绳可分别锚入两个孔径不小于Ο35 mm的锚孔内,形成人字形锚杆,两股钢绳间夹角为15°~30°,以达到同样的锚固效果;5、钢绳锚杆制作A、钢绳锚杆验收:锚杆下料后,应清除表面浮锈污物,油污和泥土;B、在施工现场制作钢绳锚杆时,应根据进度做到随制随用,并注意防水、防污染;6、灌浆及插入钢绳锚杆钢绳锚杆外露环套顶端不能高出地表,且环套段不能注浆,以确保支撑绳张拉后尽可能紧贴地表,采用M30水泥砂浆,孔内应确保浆液饱满,在进行下一道工序前注浆体养护不少于三天;7、安装纵横向支撑绳张拉紧后两端各用2-4个支撑绳长度不小于15米时为2个,大于30米时为4个,其间为3个绳卡与锚杆外露环套固定连接;8、从上向下铺挂格栅网, 格栅网间重叠宽度不小于5cm,两张格栅网间的缝合以及格栅网与支撑绳间用Ο铁丝按1m间距进行扎结有条件时本工序可在前一工序前完成即将格栅网置于支撑绳之下;9、从上向下铺设钢绳网并缝合,缝合绳为Ο8钢绳,每张钢绳网均用一个长约31m或27m的缝合绳与四周支撑绳进行缝合并预张拉,缝合绳两端各用两个绳卡与网绳进行固定联结;五、施工注意事项1、柔性主动防护网进场后,必须要有相关的材料质量证明、合格证、产品质量说明书,并按有关要求进行随意抽查并送权威部门进行检验,产品质量符合设计要求才能进行施工;2、施工前必须对坡面施工范围内进行全面的清理危石,并对细砂料径不大于3mm,砂浆饱满,养护在三天以上;现有道路进行短时间的封闭4小时内,确保施工过程对来往行人和车辆的安全;3、锚孔深度必须长于锚杆30cm,砂浆强度在M30以上,水泥选用普通硅酸盐水泥,灰砂比在1:—、水灰比1:;4、脚手架搭设必须是安装稳定、支撑牢固;5、严禁重叠施工;六、安全保证措施1、安全保证体系本工程按照“安全第一,预防为主”的方针,建立健全安全生产保证体系,完善安全管理制度,健全机构,切实落实各级各类人员的安全生产责任制;2、安全保证措施1、建立起完善的安全保证体系,在项目中推行安全生产包保负责制和安全风险制度,执行“谁管生产,谁管安全”的原则,成立以项目经理为组长,项目技术负责人及作业班组组长为组员的安全领导小组,落实岗位责任制,将安全生产责任逐级分解,作到职责明确、权责统一,明确分工职责,分解安全指标,将安全指标分解到每个现场施工管理人员,使管理人员在施工过程中有目标、有针对性、有检查、有落实,对安全齐抓共管,使安全管理到位有力,措施落实且具体,安全管理纵向到底,横向到边,覆盖整个施工过程;2、工程开工及分部分项工程施工前,必须由工程施工技术负责人对全体参加施工作业的职工进行详细的安全技术交底,使全体职工充分掌握安全生产的知识和常识,从而掌握安全生产的技能;3、加强安全教育,使职工牢固树立安全第一的思想,养成遵守安全操作规程的习惯,认真贯彻以预防为主方针;4、建立安全奖惩制度;教育所有参加施工的职工,严格执行安全操作规程,正确使用和管理个人安全防护用品;对违反安全规章制度,违反个人安全用品使用要求的人员、班组严肃处理,大力表彰奖励安全生产先进集体和个人;5、特殊工种如架子工、电工、电焊工等工种必须每天班前和班后对自己的作业环境及作业范围进行认真检查,发现问题应立即处理,对不能解决的问题必须立即报告施工负责人研究处理,彻底消除隐患及存在的问题后方准施工作业或下班离开现场;6、坚持作业班组安全交接制度,作到上班不清,下班不接,使现场始终保持安全作业状态;施工负责人和安全员必须督促各作业班组每天对自己的作业环境和作业范围进行检查,发现问题应立即处理,对不能解决的问题必须立即报告施工负责人研究处理,彻底消除隐患及存在的问题后方准施工作业或下班离开现场;七、质量保证措施1、工程项目部设置专职的质检小组,由工程项目负责人和现场施工负责人分管和领导,对各部门的劳动产品质量进行检查验收,发现问题及时解决,对不能解决的问题应及时向公司主管部门汇报;2、工程质量管理工作是工程施工管理的首要环节,项目部主要管理人员应随时组织全体职工学习国家颁布的各种技术规范和质量检验评定标准,让全体职工树立“百年大计、质量第一”的思想;把工程质量和施工安全统一起来,贯彻预防为主的方针,把各种隐患消灭在施工过程中,以优质、高速、低成本的方式生产出用户满意的产品;3、工程项目部对工程项目设立稳定的质量管理体系,由工程项目负责人牵头,项目技术负责人、工长及作业班组负责人负责具体实施,从原材料采购及妥善使用,施工组织方案制定,分项工程施工技术交底,施工工艺操作监督,产品检查验收,以及成品保护等各个环节管理到位,使质量工作贯穿于工程施工的全过程;4、加大工程质量检查力度,施工现场作业班组的所有作业人员,应根据国家颁布的建筑工程现行质量检验评定标准以及项目部对各分项工程的技术交底,对分部分项工程质量承担直接责任,各分部分项工程在施工过程中实行三检制度即自检、互检、交接检和成品保护制度;5、加强原材料的验收制度,各种原材料、半成品进场,必须持有合格证或试检资料,必要时进行复检,否则工地不予接收;凡不符合质量标准的材料,禁止在工程中使用;八、文明施工措施1、加强精度文明建设,努力提高施工人员思想素质和业务素质,共同创造良好的企业形象;2、做好现场文明施工的宣传工作,宣传党的方针政策和企业精神,增强文明施工意识,自觉文明施工,严格执行文明施工管理规定;3、项目经理部设立一名专业文明施工员和一名兼职文明施工主管领导,负责现场文明施工的监督和指导;4、施工现场的土石方应及时清运,不得乱倒土石方、垃圾等;5、坚持文明施工检查制度,各施工队每周至少一次自检,每月不少于一次检查评比;此处,根据工程实际情况,随时组织检查;九、环境保护措施1、加强环境保护意识的学习和教育;2、施工过程中防止污染水源、农田及周围群众的生活环境;施工现场设置各种明显的标牌和夜间照明;3、施工时尽量减少现场灰尘污染,避免污染当地周边的花草树木,采用洒水方式,避免扬尘;4、工程施工期间遵守国家和地方有关控制环境污染的法律法规,对环境保护采取必要的措施,使施工期间受损的环境污染减到最低程度;5、防止施工机械严重漏油,机械运转中产生的油、污水及机械维修的污水未经处理不得直接排放;十、施工工艺图主动防护网施工工艺框图附图一主动防护网施工专项施工方案编制单位:江西金源地质工程有限公司审核人:日期: 2016 年 4 月 2 日施工组织设计方案/变更报审表工程名称:编号:。
边坡防护网施工方案
边坡防护网施工方案工程边坡防护施工方案二〇一一年四月,制定了以下工程边坡防护施工方案。
一、GPS2型SNS主动防护系统简介该系统主要由钢丝绳锚杆、纵横支撑绳、钢丝绳网和缝合绳组成。
钢丝绳锚杆和纵横支撑绳构成固定系统,通过缝合绳拉紧,对柔性网部分进行预张拉,将作为系统主要构成的柔性网覆盖在有崩塌落石灾害的坡面上,对整个边坡形成连续支撑。
其预张力作业使系统尽量紧贴坡面,并形成了抑制局部危岩移动或在局部位移或破坏后将其裹覆(滞留)于原位附近的预应力,从而实现其主动加强防护的目的。
二、边坡防护设计基本要求1、需要详细了解和分析场地范围内的水文、地质条件、岩土工程特征及周围环境(道路、管线、建筑物);2、必须确保支护结构的安全,保证边坡防护周围建筑物基础及已施工和使用的地线管线、市政道路的安全;3、在安全的前提下,满足国家建筑工程的有关法律法规和规范;4、考虑施工期间度过雨季,或其对边坡稳定性的不利影响及施工工期的影响;5、边坡支护结构为永久性建筑,使用年限为50≈100年。
三、系统布置的具体要求和参数1、钢丝绳锚杆布置:采用2×Φ16钢绳锚杆,长度2≈3m,纵横标准间距、排距为4.5m×4.5m。
锚杆孔尽可能布置在天然低洼处,为此可对锚杆的标准间距作0.3m左右的调整,以确保系统尽可能贴紧岩面;局部区域根据需要可增补固定锚杆,增补锚杆长度3m;锚杆孔首应与岩面尽可能垂直。
2、支撑绳:纵横支撑绳均穿过沿程钢丝绳锚杆的环套,并用紧线葫芦张拉至手感不再松动为止,两端用绳卡固定。
对纵横向尺寸较大的边坡,每根支撑绳可按30m左右分段。
3、热度钢丝格栅网:格栅网应覆盖全部防护区域,网块间搭接宽度不小于5cm,网块间及网块与支撑绳间需用扎丝扎结。
4、钢丝绳网:每相邻四根钢丝绳锚杆构成一个矩形挂网单元内铺设一张钢丝绳网,网块边沿与支撑绳间缝合XXX连结。
四、施工安装方法1、清除坡面防护区域内的浮石、杂物;2、在每一孔位处凿一深度不小于锚杆外露环套长度的凹孔,一般口径为20cm,深20cm。
边坡(滑坡)的防护措施
边坡(滑坡)的防护措施在我国铁路、公路、矿山、水电和基础设施的建设中,遇到了大量的地质工程问题,尤其是工程建设中形成的边坡,往往会引起滑坡、崩塌、剥落等地质灾害的发生,如遇到雨天,滑坡、崩塌则频频发生,危及建设工程与人民生命财产安全。
因此,边坡的防护是工程建设中不可逾越的一项重要任务,而制定出合乎实际的防护措施又是工程建设者面临的重要课题。
一份比较好的边坡防护设计文件,应该是安全可靠、经济实用和便于施工的。
下面结合本人在边坡防护方面的经验,就边坡防护措施的适用条件谈几点认识,供同行参考。
1 充分认识滑坡形态特征及引起变形的因素在制定防治措施前,要认真阅读滑坡勘查报告,搞清楚滑坡体的几何形状,体积大小;滑裂面的埋深;滑坡的滑移形式;滑坡的物质组成;滑带土的强度值等。
然后分析引起边坡变形的地质环境条件。
根据滑坡自身条件和周边地质环境条件反复论证过的防治措施应该安全可靠、经济合理,美观大方的方案。
2 滑坡防治的基本方法滑坡防治是一项综合性治理工程,在一个滑坡的防治措施中,就含有多个治理措施。
一般来讲,滑坡的防治措施有截(排)水、削坡减载及对坡体的稳固,而对坡体的稳固措施主要有下档、中固、上护的基本方法,下挡措施有重力式挡土墙、抗滑桩挡墙及新型支挡结构;中固措施主要有锚杆(锚索)锚固、喷锚支护锚固、土钉墙锚固等;上护主要有格构护坡、柔性网护坡及生物护坡等。
3 边坡防治措施的适用条件3.1 排水所谓排水就是将影响坡体滑动的坡面水、坡体深部水和坡面外的客水通过一定的方法排走。
水是边坡不稳定的主要因素,什么样的边坡防治,排水都是第一位的。
当坡体内存在水时,排水应作为首选和必选措施。
边坡排水措施包括坡面以外的截水措施、坡面排水措施和坡内深部排水(含钻孔排水,平洞排水)措施。
3.1.1 地表截水渠所谓截水是截坡面以外的客水。
在滑坡后缘及左右两侧以外设置地表截水渠(俗称天沟和吊沟),拦截滑坡体以外的客水,不使其汇入滑坡体内。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第一章编制依据一、根据重庆大地建筑事务所(国际)的冠联·玉溪锦城一期边坡临时防护工程施工图。
二、本工程采用现行中华人民共和国及重庆市行业的相关法规、规范以及标准。
1、《合同规定的标准》2、《建筑基坑支护技术规程》(JGJ120-2012)3、《建筑地基基础设计规范》(GB50007-2011)4、《铁路TB/T3089SNS柔性防护网技术手册》5、《混凝土结构设计规范》(GB50010-20106、《建筑抗震设计规范》GB50011-20107、《建筑边坡工程技术规范》G吧50330-20138、理正岩土计算软件,国家及地方现行有关的技术规范。
第二章工程概况一、地理位置本工程位于重庆市忠县西山片区白公环路。
二、工程概况玉溪.锦城一期综合楼工程土石方场平开挖形成高边坡,高边坡坡高9米,根据工程进度的需要,现场即将进行基础施工,而高边坡尚未完成支护,极易受到高边坡滚石滑落、坍塌的威胁。
为了保证高边坡下施工作业人员的安全,对施工现场高边坡进行临时柔性防护处理。
三、地质概况建设场地处于丘陵地区斜坡地带,整个场地呈南东低和北西侧高,较陡峭,局部地段发育陡坡,岩体分层、倾斜角度大于60度。
未发现滑坡、泥石流、采空区、地面沉降等不良地质现象。
高边坡岩体均为四类强风化岩体,临时边坡安全设计等级为二级、使用年限为2年。
四、高边坡防护形式1、根据建设单位要求,坡面采用SNS边坡柔性主动防护网,防护网型号为GAR1型(钢丝绳网+钢丝格栅)+双层密目式安全网。
钢丝绳网采用DO/08/300网型:Φ16钢丝绳锚索+Φ11.5边缘(或上缘)支撑绳,Φ7钢丝绳网,锚索D16两根,长度一般为2-3m,锚孔D50;钢丝格栅采用SO/2.2/50网型;密目式安全网:网目应满足2000目/100cm2,颜色选用绿色,使用的安全网必须有产品生产许可证和质量合格证。
2、根据建设单位要求,坡脚被动防护采用钢管搭设单排脚手架,钢管立柱间距1.5米,每隔6米设一道拉锚绳,靠坡立面用九夹板或者竹跳板满铺,高度2-3米,防止浮石、浮土崩塌后落入施工场地。
第三章、施工准备为了优质快速建设好该工程,应认真做好以下各方面的准备工作,确保实现计划目标。
一、技术准备组织工程内业、外业技术人员熟悉施工图,施工规范、质量要求及安全保证措施等,编制好施工方案,作好必要的工料分析,参加图纸会审,将图纸中存在的疑问会同业主方、设计方认真研究解决,作好技术交底记录,同时作好技术培训工作。
二、施工现场准备根据施工现场具体情况合理经济布置施工现场,调试安装好施工设备,做好开工前的准备工作。
三、施工资源准备1、主要机械设备根据本工程特点及进度计划安排,有秩序地组织机械设备进场,机具设备除及时运输调试外还应注意之前检查及保养工作。
2、材料准备根据施工设计图纸计算出材料需用量计划,联系所需规格材料,并签定材料供应合同。
3、劳动力准备根据施工设计图纸及工期进度计划安排,按照劳动力定额确定本工程所需人员量,确保施工顺利。
四、SNS柔性边坡防护网施工工艺1、GPS1型+双层密目式安全网主动防护系统说明:纵横交错的Φ11.5纵向支撑绳和Φ16横向支撑绳与4.5x4.5m正方形模式布置的锚杆相结合并进行预张拉,支撑绳构成的4.5x4.5m网格内铺设一张DO/08/300型钢丝网+SO/2.2/50格栅网双层网,外层每张钢丝绳网与四周支撑绳间用缝合绳缝合连接并拉紧,该预张拉工艺能使系统对坡面施以一定的法向预紧压力,从而提高表层岩土体得以稳定性,尽可能地阻止崩塌落石的发生,将小部分落石限制在一定的空间内。
增设双层密目式安全网以防止小于5cm的碎石、浮土落入施工现场。
2、清理坡面:人工对坡面防护区域的浮石、浮土进行清理排危。
3、放线测量确定锚杆孔位间距4M(根据地形条件,孔间距可有0.3m的调整),并在每一孔位处凿一定深度,不小于锚杆外露环套长度的凹坑,一般口径20x30cm,深20cm.4、钻孔1)锚孔钻进:成空匀速钻进,严格控制钻孔速度,以防止钻孔弯曲和变形,钻进达到设计深度后,不停钻,稳钻1-2分钟。
2)造孔精度要求(1)孔深:锚孔设计深度大于5cm以上;(2)当受凿岩设备限制时,构成每根锚杆的两根钢丝绳可分别锚入两个孔径不小于Φ35mm的锚孔内,形成人字形锚杆,两股钢丝绳间夹角为15-30度,以达到同样的锚固效果。
5、钢绳锚索应清除表面浮锈污物、油污和泥土,现场制作锚索应根据进度做到随制随用,并注意防水、防污染。
6、灌浆及插入钢绳锚索钢绳锚索外露环套顶端不能高出地表,且环套段不能灌浆,以确保支撑绳张拉后尽可能紧贴地表,采用M30水泥砂浆灌注,砂浆须饱满,养护不少于3天。
7、从上往下铺设二道密目式安全网,安全网之间用扎丝连接。
8、安装纵横向支撑绳张拉紧后两端各用2-4个(支撑绳长度小于15米时为2个,大于30米时为4个,其间为3个),绳卡与锚索外露环套固定连接。
9、从上往下铺挂格栅网,格栅网间重叠宽度不小于5cm,两张网间的缝合以及网与支撑绳间用Φ1.5铁丝按1m间距扎结。
10、从上往下铺挂钢丝网并缝合,缝合绳为Φ8钢绳,每张网均用一长约31m(或27m)的缝合绳与四周支撑绳进行缝合并预张拉,缝合绳两端用两个绳卡与网绳进行固定联接。
11、施工注意事项1)、柔性(主动)防护网进场后,必须要有相关的材料质量证明、合格证、产品质量说明书,并按有关要求进行随意抽查送权威部门进行检验,产品质量符合设计要求才能施工。
2)、施工前必须对坡面危石进行清理。
3)、锚孔深度必须长于锚杆30cm以上,水泥选用42.5普通硅酸盐水泥,水灰比1:1.11.4)、安全带必须佩戴规范,安全绳、安全带必须栓稳固、牢靠。
5)、严禁重叠施工。
五、被动防护1、工艺流程场地平整、夯实→材料配备→纵向扫地杆→立杆→拉锚绳→铺竹挑板(九夹板)。
2、施工方法1)钢管采用Φ48x3.5mm的管材,以扣件固定。
2)防护栏杆由四道横杆及栏杆柱组成,下横杆离地20cm,上横杆离地2300cm,中横杆离地80cm、1500cm,立杆高度2.5m,间距1.5m。
立杆间隔6米设拉锚绳一道。
3)防护栏杆靠坡立面满铺竹挑板或者九夹板,用Φ1.2铁丝绑扎牢固。
六、系统维护为了确保系统设计年限内的防护能力得到保证,对系统的工作状态进行检查、巡视,并进行适当的维护、维修是必须的。
1、要求每月进行一次定期检查,具体时间要根据气候特征和落石的主要诱因来决定。
雨季是落石的多发性季节,雨季到来前必须进行检查、维护。
2、如有大块岩石或堆积物使系统处于紧张状态,系统的柔性将会降低,防护能力也相应降低,在拦截下一次落石时不能得到充分保证,应予以清除。
3、若格栅发生破坏或者撕裂,则应对破损区域予以修补、更换。
4、若单张钢丝绳网在不超过三个网孔的范围内有两根以上的断丝,影响其强度的严重扭曲现象,或不超出三点以上的断绳现象,也可以用至少相同规格的钢丝绳段按交叉或环绕方式予以修补;若损伤现象超过上述程度,则更换该张钢丝绳网。
5、检查绳卡是否有滑动、松动现象,如有则进行紧固、张拉调节。
七、安全保证措施1、安全保证体系本工程按照“安全第一,预防为主”的方针,建立健全安全生产保证体系,完善安全管理制度,健全机构,切实落实各级各类人员的安全生产责任制。
2、安全保证措施(1)实行质量责任合同制,重奖重罚。
公司与项目经理部签订质保合同,达到质量目标,对项目经理及质量有功人员进行奖励,如达不到“目标”则对等惩罚。
(2)实行质量“否决权”制度,严格质量检查验收。
实行“挂牌制“开展”三工序”活动和“三检制”,坚持上道工序不合格,下道工序不施工的交接班制度,直到达到要求方可施工。
支持质检人员在质量管理工作中行使质量否决权。
以检查评定数据作为分配及奖罚依据。
(3)实行质量工资制,将工程质量与职工经济利益挂钩,对产品质量实行奖优罚劣。
(4)各分项工程在施工过程中实行质量程序控制。
根据设计及规范要求,结合公司现行管理体制,按各主要分项工程质量控制程序进行施工和控制。
(5)下达生产作业计划的同时,编制各分项工程质量计划,并明确措施。
要正确处理质量与工期、质量与产值、质量与效益的关系,走质量效益的发展途径。
(6)建立高效灵敏的质量信息反馈系统。
专职质量检查员、技术人员作为信息中心,负责搜集、整理和传递质量信息给决策机构(项目经理部)。
决策机构对异常的情况信息迅速作出反应,并将新的指令信息传递给执行机构调整施工部署,纠正偏差。
形成一个反应迅速、畅通无阻的质量控制体系。
3、环境保护技术组织措施遵照国家环境保护政策和当地环境卫生管理部门对本工程项目环境保护及环境卫生的要求,并贯彻到整个施工活动中,严格执行环境保护及环境卫生管理的各项规定。
八、施工质量控制1、准备过程中的质量控制(1)认真抓好质量意识教育,以“质量是企业的生命”为题,宣讲质量的重要性,将质量意识贯彻到每个施工人员的头脑中。
(2)优化施工方案,积极采用先进的施工工艺,科学安排施工进度,合理调配劳动力,对总体计划要有周全、细致的安排,对施工中易碰到的技术问题要有详细的针对性措施。
(3)建立由公司总工程师组成的质量检查监督机构,定期对工程质量进行检查。
(4)推行全面质量管理,建立以项目经理部为核心的QC领导小组,负责领导该工程的全面质量管理工作,各小组均应制定自己的管理目标,以便遵照执行与检查。
(5)正确选择和合理调配施工机械设备,搞好维修保养工作,保持机械设备的良好技术状态。
2、施工过程中的质量控制(1)钻机安装平稳周整,保证三点一线。
(2)建立四条控制线为了实现质量目标就需要调动每个管理人员的积极性,搞好压力传递,管理人员做到目标明确、指挥分工、管理到人。
根据公司质量保证体系标准,建立项目施工四条控制线。
即:现场施工控制线、材料供应控制线、内业管理控制线、现场文明施工管理控制线。
每条控制线由若干人组成,指定专人负责,并分别与项目经理签订责任状,与经济利益挂钩。
各分项工程在施工过程中,实行质量程序控制。
根据设计及规范要求,编制各主要分项工程质量控制程序图,并按各质量控制程序图进行施工。
(3)施工中实行信息施工法施工,将信息施工法贯穿现场施工全过程,及时收集整理,定期向监理工程师和有关人员报告,确保施工质量。
冠联·玉溪锦城一期综合楼边坡柔性防护施工方案编制人:审核人:批准时间:2015年1月5日。
