室外排水管道(双壁波纹管)工程施工及验收技术说明(图文)

室外排水管道工程施工及验收技术说明第一章总则1．1：埋地排水用高密度聚乙烯（HDPE）双壁波纹管、钢带增强聚乙烯螺旋波纹管（HDPE）、硬聚氯乙烯（PVC-U）双壁波纹管是结构独特的新型的排水管材。

为了在室外埋地排水管道工程设计、施工及验收中做到技术先进、经济合理、确保工程质量，特制定本规程。

1．2：本规程适用于新建、扩建和改建的室外埋地排水、排污管道工程的设计、施工及验收。

1．3：本规程适用于室外埋地敷设的管径DN2000mm以下的双壁波纹管材及钢带增强聚乙烯螺旋波纹管。

1．4：本规程适用于排入管道的水温不大于45℃，排入管道的水质应符合现行行业标准《污水排入城市下水道水质标准》(CJ18) 的规定。

1．5：施工人员应按设计文件和施工图施工，如遇本规程未涉及的问题或有特殊要求时，应按特殊要求或有关规定处理；变更设计应经设计单位同意。

1．6：除执行本规定外，还应符合国家现行的标准和行业标准及本地区的有关规定。

第二章术语2.1：双壁波纹管内壁光滑平整，外壁为梯形波纹状肋，内壁和外壁波纹间为中空的异型管壁管材。

2.2：公称直径（DN），热塑性塑料管道系统管材的标定直径，为便于应用，对PE双壁波纹管材以内径（DN/ID）表示,对PVC-U双壁波纹管材以外径（DN/ON）表示。

2.3：环刚度（SN），管道抵抗环向变形能力的量度。

可用测试方法或计算方法定值，单位为KN/m2。

2.4：弹性直径变形率，管材在外压荷载作用下，管径竖向弹性变形的极限值与加荷前管壁截面中心轴直径的比值。

用百分数表示。

2.5：钢带增强聚乙烯螺旋波纹管，以聚乙烯、钢带、粘接树脂为原料，将钢带压U形，并将其聚乙烯缠绕结构壁管的波峰内，使波形肋成为管材的增强体，并与聚乙烯材料复合成为整体的管材。

2.6：管道连接，就是将管道相连的两个管端连接成一体，在工作状态下达到不出现渗漏的连接头。

双壁波纹管一般采用的是承插口连接配备橡胶圈的方式；钢带增强聚乙烯螺旋波纹管挤出焊接连接、电热熔带连接、机械连接、热收缩套连接和承插式密封圈连接等方法。

《pvc排水管道》课件

02
PVC材料在加工过程中具有良好的可塑性和延展性，易于加工成型。
03
PVC材料价格相对较低，因此在建筑、管道等领域广泛应用。
PVC排水管道的特点
耐腐蚀
PVC排水管道具有很好的耐酸、耐碱、耐盐等性能，能够抵御各种化学物质的腐蚀。
耐老化
PVC排水管道经过特殊处理，具有良好的耐候性和抗老化性能，使用寿命长。
保证连接质量
在回填土壤时，应避免使管道承受过大的压力，防止破裂或变形。
注意安全操作
在高处作业时，应采取安全措施，防止人员坠落；使用电气设备时，应确保接地良好，防止触电。
避免管道受压
在连接管道时，应使用合适的连接方法，确保连接牢固、不渗漏。
Байду номын сангаас
安装后的检测与验收
外观检测
01
检查管道安装是否整齐、美观，无明显的破损或变形。
《PVC排水管道》PPT课件
$number {01}
目录
• PVC排水管道简介 • PVC排水管道的生产工艺 • PVC排水管道的安装与维护 • PVC排水管道的优势与局限性 • PVC排水管道的发展趋势与展望
01
PVC排水管道简介
PVC材料简介
01
PVC是聚氯乙烯的简称，是一种塑料材料，具有优良的耐腐蚀、耐老化、阻燃等特性。
轻便易安装
PVC排水管道重量轻，安装方便，可有效降低施工成本。
PVC排水管道的应用场景
建筑排水
PVC排水管道广泛应用于建筑排水系统，能够满足建筑排水需求
。
化工排污
PVC排水管道耐腐蚀性能好，可用于化工企业的排污系统。
农业灌溉
PVC排水管道轻便易安装，可用于农业灌溉系统的输水管道。

给水排水管道工程施工及验收规范GB502682008

给水排水管道工程施工及验收规范(GB50268-2008) 浙江省统一配套用表目录1、给水、排水管道工程施工及验收规范统一配套用表编制依据 (275)2、给水、排水管道工程施工质量检验控制用表 (276)3、分项工程检验批质量验收记录表 (284)4、检查、核查及管道现场试验用表 (347)1、给水、排水管道工程施工及验收规范统一用表编制依据(1)《给水排水管道工程施工及验收规范》GB50268-2008(2)《给水排水构筑物工程施工及验收规范》GB50141-2008(3)城镇道路工程施工与质量验收规范实施手册(4)《地下防水工程质量验收规范》GB50208-2002(5) 混凝土结构工程施工质量验收规范GB50204-2002(6)《建筑地基基础工程施工质量验收规范》GB50202-2002(7)《城市桥梁工程施工与质量验收规范》GJJ2-20082给水、排水管道工程施工质量检验控制用表2.1分项、分部、单位工程质量验收表式2.1.1单位(子单位)工程质量竣工验收记录表B.0.4 编号：工程名称施工单位管道类型工程造价项目经理项目技术负责人制表人开工日期年月日竣工日期年月日序号项目验收记录验收结论(监理或建设单位填写)1 分部工程共分部，经查分部，符合标准及设计要求分部。

2 质量控制资料核查共项，经审查符合要求项，经核定符合规范要求项。

3 安全和主要使用功能核查和抽查结果共核查项，符合要求项，共抽查项，符合要求项，经返工处理符合要求项。

4 观感质量验收共抽查项，符合要求项，不符合要求项。

5 综合验收结论参加验收单位建设单位监理单位施工单位设计单位勘查单位(单位公章)项目负责人：(签字)年月日(单位公章)总监理工程师：(签字)年月日(单位公章)项目经理：(签字)年月日(单位公章)项目负责人：(签字)年月日(单位公章)项目负责人：(签字)年月日2.1.2分部(子分部)工程检验记录B.0.3表编号：工程名称分部工程名称施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理施工员质量员日期年月日序号分项工程名称检验批数质量情况123456789101112质量控制资料安全和功能检验(检测)报告观感质量验收分部(子分部)工程验收结果参加验收单位施工单位项目经理：(签字)年月日监理(建设)单位总监理工程师(或建设单位项目专业技术负责人)：(签字)年月日设计单位项目负责人：(签字)年月日勘察单位项目负责人：(签字)年月日2.1.3分项工程质量验收记录B.0.2表编号：工程名称施工单位单位工程名称分部工程名称分项工程分包单位分包项目经理施工班组长项目经理项目技术负责人制表人序号检验批部位、区段施工单位自检情况监理(建设)单位验收情况123456789101112施工单位检查结论项目质量检查员(签字)：项目技术负责人(签字)：年月日验收结论监理工程师(签字)：(建设单位项目专业技术负责人)：年月日注：本表由施工单位制表人填写，监理工程师(建设单位项目负责人)组织施工单位项目技术负责人及质量检查员等进行验收，并应按上表进行记录。

室内排水管道穿楼板渗漏分析及解决方案(干货)

室内排水管道穿楼板渗漏分析及解决方案（干货）01前言“零渗漏”是每个房产人共同追求的目标，当前建筑业内需要解决的渗漏问题有很多，其中排水立管管道过楼板渗漏一直是我们关注且需要迫切解决的一个重大课题。

之前已有许多防水专家给出了原因分析及处理方案。

但是，我认为排水管过楼板渗漏不单是做防水能够单方面解决问题的，就象绣花，如底子是个麻布袋，是成不了事的。

这个工作还得从基础做起，今天我就排水管道传统施工工艺的弊病进行分析，并提出一种从根本上解决问题的方案供大家探讨。

02室内排水管道穿楼板渗漏分析传统吊模补洞工艺1、钢护套筒费时费工、成本高、工艺复杂（牵涉到二次浇注，震捣，防水，养护等），常造成二次浇注的混凝土空鼓、烧坏及新旧水泥结合不实。

一但后期防水施工不严，则极易发生渗漏。

2、积水汇集器成本更高、工艺更复杂，由于积水汇集器体积庞大，装管后墙角施工间隙小，同样需要二次浇注，震捣，防水，养护等多道工序，施工难度更大，更易造成二次浇注的混凝土空鼓、烧坏及新旧水泥结合不实等现象。

一但后期防水施工不严或防水失效，则发生渗漏。

所以我们可以归纳总结为二次浇筑的复杂工艺是传统吊模补洞工艺中常发生渗漏的主要原因。

为了解决传统吊模补洞工艺带来的危害，出现了预埋工艺。

当下流行工艺：预埋工艺1、普通预埋止水节优点：与楼板同步施工，一体成型，产品上设有止水环，可以解决与混凝土的热胀冷缩问题，止水效果好，成本低，可有效解决渗漏现象。

缺点：当预埋有偏差时，立管无法装正；无法排积水；内部减径，易堵塞；埋偏或损坏后，修复费用高；并且套管内有接口，不符合验收规范2、可调节预埋积水处理器（排漏宝、排水防漏预埋座）优点：在保留预埋止水节优点的同时，增加了可排积水，可调预埋偏差，可定距安装等功能。

缺点：内部减径，使得排水流量减少，以DN110管道为例，仅为标准管道排水量的78%；当调正预埋偏差时，管道与预埋主体中心发生错位，不但改变水流姿态，排水量会降至更低，严重影响应用管道的通水功能；内部有接口，不符合验收规范。

室外排水管道施工规范

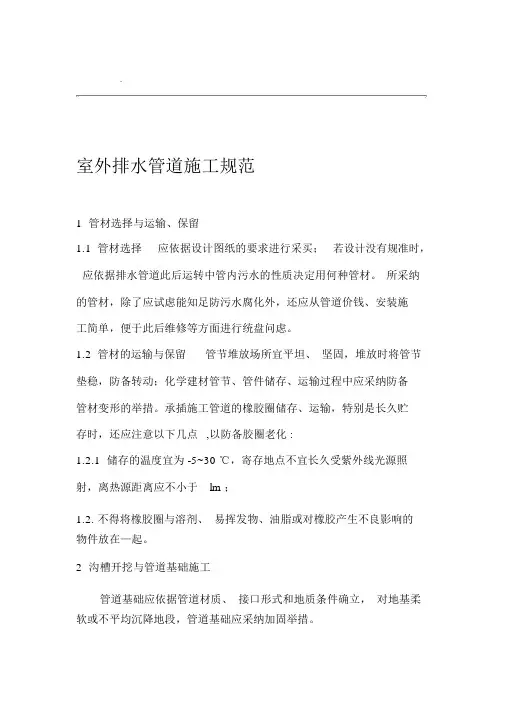

.室外排水管道施工规范1管材选择与运输、保留1.1 管材选择应依据设计图纸的要求进行采买；若设计没有规准时，应依据排水管道此后运转中管内污水的性质决定用何种管材。
