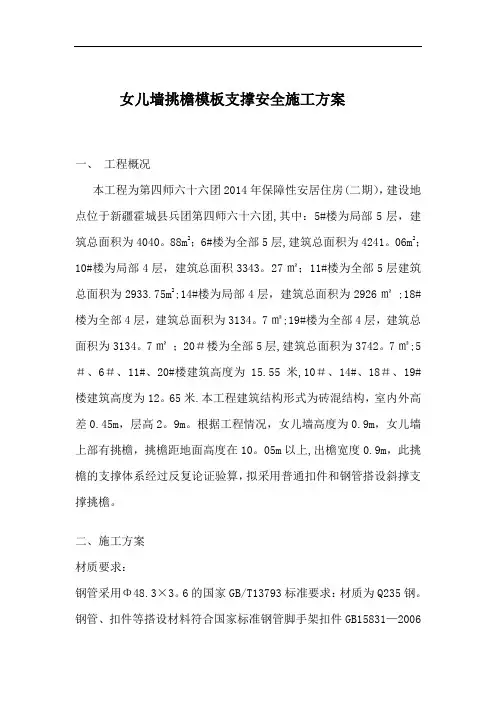

女儿墙挑檐模板支撑安全施工方案

一、工程概况

本工程为第四师六十六团2014年保障性安居住房(二期),建设地点位于新疆霍城县兵团第四师六十六团,其中:5#楼为局部5层,建筑总面积为4040.88m2;6#楼为全部5层,建筑总面积为4241.06m2;10#楼为局部4层,建筑总面积3343.27㎡;11#楼为全部5层建筑总面积为2933.75m2;14#楼为局部4层,建筑总面积为2926㎡;18#楼为全部4层,建筑总面积为3134.7㎡;19#楼为全部4层,建筑总面积为3134.7㎡;20#楼为全部5层,建筑总面积为3742.7㎡;5#、6#、11#、20#楼建筑高度为15.55米,10#、14#、18#、19#楼建筑高度为12.65米。本工程建筑结构形式为砖混结构,室内外高差0.45m,层高2.9m。根据工程情况,女儿墙高度为0.9m,女儿墙上部有挑檐,挑檐距地面高度在10.05m以上,出檐宽度0.9m,此挑檐的支撑体系经过反复论证验算,拟采用普通扣件和钢管搭设斜撑支撑挑檐。

二、施工方案

材质要求:

钢管采用Φ48.3×3.6的国家GB/T13793标准要求:材质为Q235钢。

钢管、扣件等搭设材料符合

国家标准钢管脚手架扣件

GB15831-2006要求,不得有

负偏差,扣件螺栓拧紧力力矩

达到65N.m。并经过测试,扣

件不得遗漏和裂纹。

<一>山墙、窗间墙处支撑体系

1.斜撑方案的确定

若从5层屋面进行支撑,则

斜撑钢管倾斜角度过大,受

力效果较差,不能有效地承

受上部荷载,支撑系统发生

易倾覆,故从5层楼地面1.3m

处伸出钢管作斜撑支座,斜支撑到屋面构架顶挑檐,斜撑钢管最大长度为2.57m(如图一所示)。

2.支撑体系搭设情况:

首先搭设5层楼地面1.3m处的钢管支座,支座末端用水平杆通长交圈设置,然后在楼地面2.1m米处每隔两米设置一道连墙杆,同时在斜撑钢管上通长设置一道水平杆,以增加斜撑杆的稳定性。斜撑杆横距按1.0m搭设,。(如图二所示)。

3.技术要求

(1)所有水平杆均采用扣件连接,不得采用对接扣件,所有扣件在使用前进行检查,不得采用有裂纹、滑扣等缺陷的扣件,扣件必须拧紧、不脱扣。

(2) 第5层楼地面标高处设安全平网。

4.斜撑的受力计算

经过分析验算,图二中的斜撑杆件所能承受的荷载最大,故对该杆件所承受的内力进行计算。如果此杆件能够满足要求,则其他斜撑杆也能够满足要求。

取1跨进行分析计算,

计算简图如图三所示。

验算时,按照《建筑施

工扣件式钢管脚手架安

全技术规范》JGJ

130-2011进行取值。首先

计算出节点所承受的荷

载,并以此检验节点处

的扣件承载力,扣件满

足要求后,确定杆件的

承载力及稳定性满足要

求。

4.1荷载计算

挑板板厚度均为100mm,一跨界面尺寸为1000mm*900mm,混凝土

自重按25KN/m3取值,模板经测量约为10kg/m2,钢管为3.97kg/m(JGJ 130-2011),振捣荷载2.0KN/m2。

则各种荷载标准值计算如下:

永久荷载:挑板自重25000*1.0*0.9*0.1=2250N

模板自重10*10*1.0*0.9=90N

钢管自重3.97*3.57*10=140N

活荷载: 施工人员(两人) 75*10*2=1500N

设备荷载(振动棒一台)30*10=300N

振捣荷载2000*1.0*0.9=1800N

总荷载:2000N+80N+140N+1500N+300N+1600N=6080N

4.2斜撑及扣件的受力计算

内力计算简图如图四所示,根据三

角函数公式计算。

Q235级钢材抗剪强度为110MPa,抗

压强度为210MPa。

48.3*3.6钢管的截面面积为5.06cm2

斜撑杆

斜撑钢管为压杆,斜撑杆所承受的

压力设为F1,钢管的抗压能力为S1

F1=6080N*cos18.4=5886N

S1=210MPa*5.06cm2=106.26KN

S1大于F1,故满足要求。

支座钢管的抗剪能力设为S2,其所受剪力等于总荷载值:S2=110MPa*5.06cm2=55.66KN

S2大于F,故满足要求。

连墙杆扣件所承受的力是斜撑杆受压的倾覆力(设为F2)

F2=6080N*tan18.4=1800N

即扣件所受的最大承载力为1800N,远远小于规范中扣件的抗滑能力8000N,故满足要求。

5.混凝土浇筑过程中的

注意事项

1、浇筑混凝土时,混凝

土不得直接倾倒在悬

挑部位的梁板内而应

倒在女儿墙的内侧,用

人工铲运至悬挑部位,

以减小混凝土对悬挑

部位的冲击。

2、操作人员不得在悬挑部位集中,要分散开来,由尽量少的人员在悬挑部位进行操作。

3、在混凝土浇筑过程中,派专人看护支撑系统。不少于2人密切注意支撑系统的变化。

4、挑板扣件式支撑架搭设完成后,项目部项目经理、监理工程师等人员对支撑进行验收。书面填写验收意见验收合格后,对架体进行满

载试验。堆载荷载为设计值的1.2系数,堆载试验时间不得小于24小时,堆载试验期间技术员要对斜撑的杆件变形、扣件受力进行检测没有意外情况方可进行砼浇筑。

<二>阳台、窗口处支撑体系

1、支撑方案的确定

从5层楼地面悬挑钢管作立杆支座,在5层楼地面1.5米处和2.6米处各设置一道水平杆。每隔80cm设置一道立杆,立杆最大长度3.5米,与墙面平行。(详图见附图一)

2、荷载计算

挑板板厚度均为100mm,一跨界面尺寸为1000mm*900mm,混凝土自重按25KN/m3取值,模板经测量约为10kg/m2,钢管为3.97kg/m(JGJ 130-2011),振捣荷载2.0KN/m2。

则各种荷载标准值计算如下:

永久荷载:挑板自重25000*1.0*0.9*0.1=2250N

模板自重10*10*1.0*0.9=90N

钢管自重3.97*10*10=397N

活荷载: 施工人员(两人) 75*10*2=1500N

设备荷载(振动棒一台)30*10=300N

振捣荷载2000*1.0*0.9=1800N

总荷载:2000N+80N+397N+1500N+300N+1600N=6337N

底部支座钢管的抗剪能力设为S3,其所受剪力等于总荷载值:
